8400C - Epandeur de jardin Chapin - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Pulvérisateur
Capacité du réservoir	15 litres
Pression de fonctionnement	Max 3 bars
Poids	4.5 kg
Matériau du réservoir	Polyéthylène
Type de buse	Buse réglable
Utilisation recommandée	Jardinage, agriculture, traitement des plantes
Entretien	Nettoyage après chaque utilisation, vérification des joints
Mesures de sécurité	Port de gants et lunettes de protection recommandés
Garantie	2 ans

FOIRE AUX QUESTIONS - 8400C Chapin

Comment assembler le Chapin 8400C ?

Pour assembler le Chapin 8400C, commencez par fixer le tuyau au réservoir en vous assurant qu'il est bien en place. Ensuite, attachez le pistolet au bout du tuyau. Consultez le manuel pour des instructions détaillées.

Quelle est la capacité du réservoir du Chapin 8400C ?

Le réservoir du Chapin 8400C a une capacité de 15 litres.

Comment nettoyer le Chapin 8400C après utilisation ?

Pour nettoyer le Chapin 8400C, videz le réservoir et rincez-le à l'eau claire. Nettoyez le tuyau et le pistolet avec de l'eau et un savon doux, puis laissez sécher complètement avant de ranger.

Le Chapin 8400C peut-il être utilisé avec des produits chimiques ?

Oui, le Chapin 8400C peut être utilisé avec des produits chimiques, mais assurez-vous de lire les instructions du fabricant pour éviter d'endommager l'appareil.

Comment puis-je régler la pression du Chapin 8400C ?

La pression peut être ajustée en utilisant le manomètre et la valve de réglage. Tournez la valve dans le sens horaire pour augmenter la pression et dans le sens antihoraire pour la réduire.

Quels types de liquides puis-je utiliser avec le Chapin 8400C ?

Vous pouvez utiliser de l'eau, des engrais liquides, et des pesticides dilués. Évitez les liquides corrosifs ou abrasifs.

Que faire si le Chapin 8400C ne pulvérise pas ?

Si le Chapin 8400C ne pulvérise pas, vérifiez que le réservoir est rempli, que le tuyau n'est pas obstrué et que le pistolet fonctionne correctement. Nettoyez les filtres si nécessaire.

Où puis-je acheter des pièces de rechange pour le Chapin 8400C ?

Les pièces de rechange pour le Chapin 8400C peuvent être achetées auprès de revendeurs autorisés ou directement sur le site web du fabricant.

Quelle est la garantie du Chapin 8400C ?

La garantie du Chapin 8400C est généralement d'un an contre les défauts de fabrication. Vérifiez le manuel pour des détails spécifiques.

Comment stocker le Chapin 8400C ?

Pour stocker le Chapin 8400C, videz-le complètement et nettoyez-le. Rangez-le dans un endroit frais et sec, à l'abri du gel.

MODE D'EMPLOI 8400C Chapin

Lisez attentivement ces instructions avant l'utilisation

UNE MAUVAISE UTILISATION, OU DE NE PAS SUIVRE LES INSTRUCTIONS POT, MENER À UNE DÉFAILLANCE DU PRODUIT OU À DES BLESSURES. POUR UTILISER CE PRODUIT SANS DANGER, VOUS DEVEZ LIRE ET SUIVRE TOUTES LES INSTRUCTIONS AVANT L'UTILISATION.

• Ne laisses personne utiliser l'épandeur centrifuge sans les instructions appropriées.
• Ne laïsez aucun enfant utiliser l'épandeur centrifuge.
• Portez des lunettes de protection et des gants lors de la manipulation et l'application de produits chimiques pour le gazon et le jardin.
• Lisez les étiquettes d'instructions et d'advertisement des produits chimiques pour manipuler et appliquer les produits chimiques que vous planifiez épandre - les paramètres d'applications fournis le sont à titre guide.

Contents:

Contidente:

Contenu:

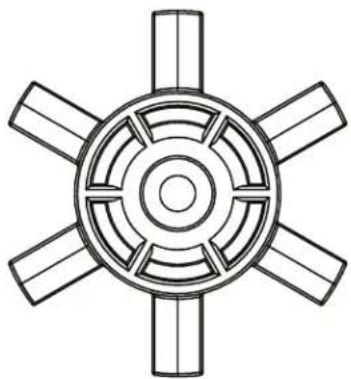

Spreader Hardware [Actual size] Accesorios para esparcidor [tamaño real] Quincaillerie de l'épandeur (taille réelle)

H-1[x4]
Flat Washer

H-2
Cotter Pin

H-3
M4 x 10mm Screw

R-Pin

H-4
M5 x 35mm Hex Bolt and M5 Nylon Nut

H-13
Auger

Note: Not all components shown may be needed on your model
Nota: Puede que no todos los componentes mostrados Sean necessities en su Modelo.
Remarque : Il se peut que certains des composants montrés ne soient pas requis pour l'assemblage de votre modele.

TOOLS NEEDED:

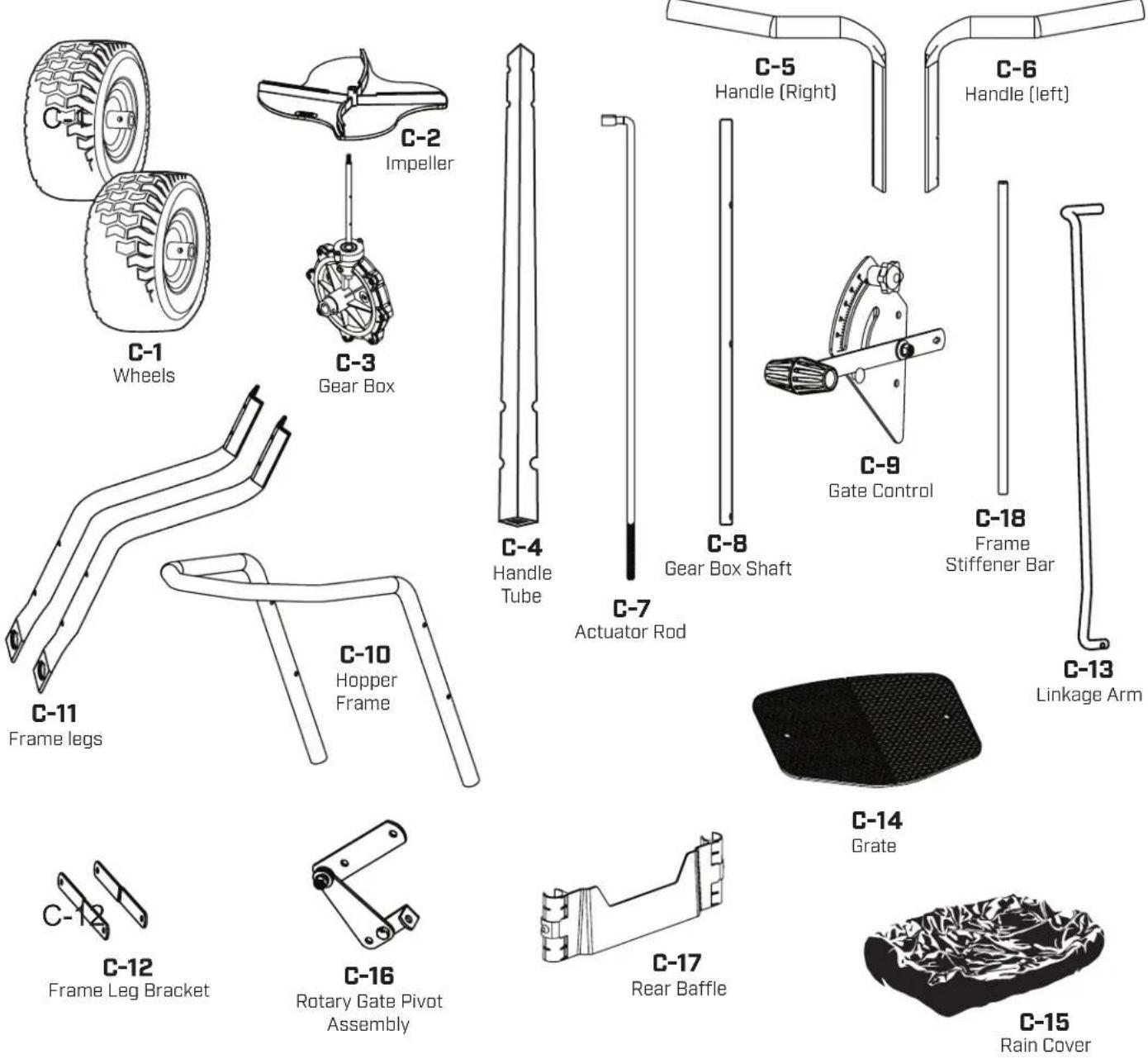

Composants de l'épandeur (taille non réelle)

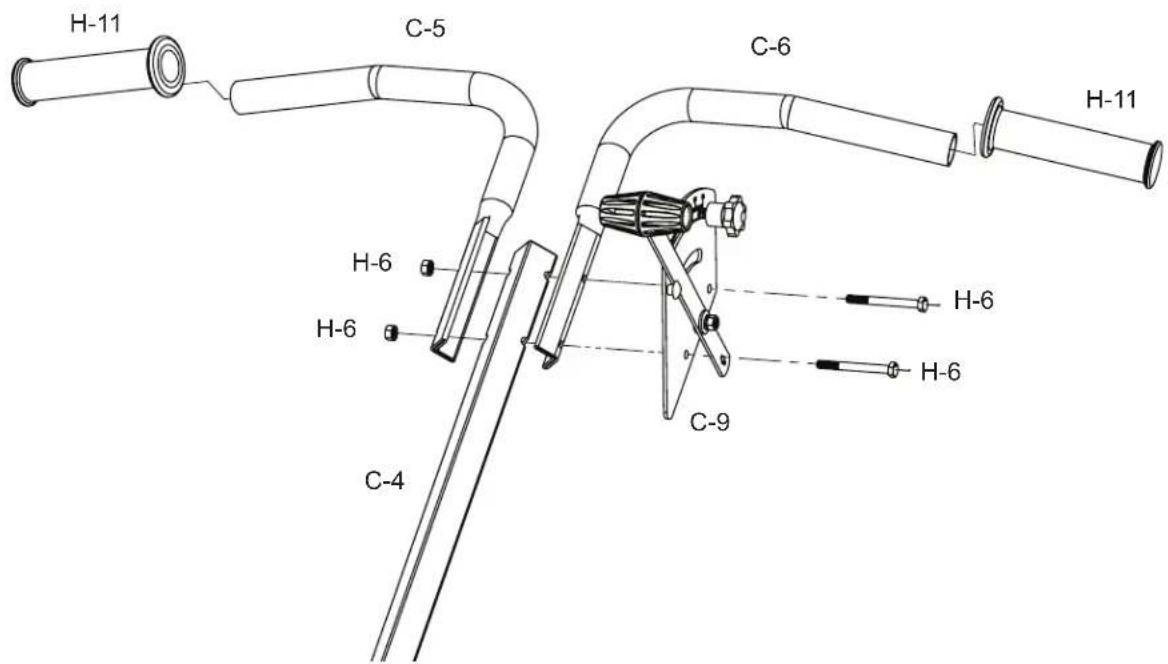

1

Barra de manija y conjunto de controles de la compuerta / Assemblage de la barre de la poignée et du contrôle de la vanne

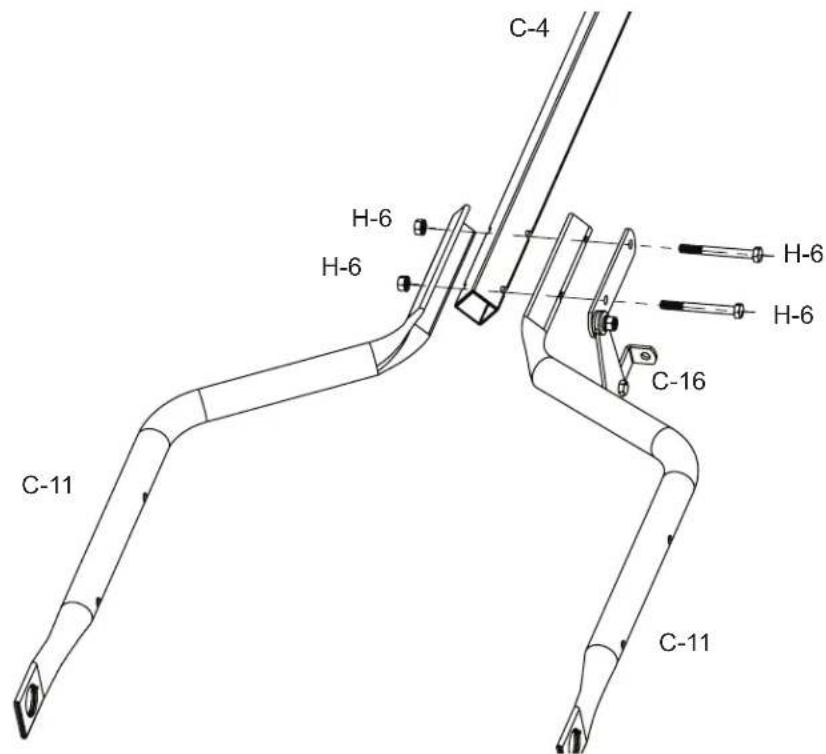

1.1

Loosely attach [H-6]. Keep loose for further adjustment later [see step 11].
Coloque sin apretar [H-6] Mantengala floja para ajustarla posteriormente (ver paso 11).
Attachez sans serrer [H-B]. Laissez desserre pour un ajustement ultérieur [voir l'objet 11].

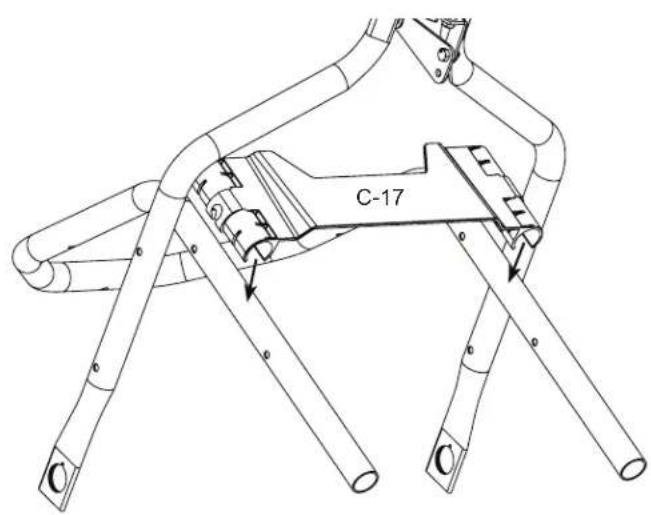

Montaje del marco / Assemblage du cadre.

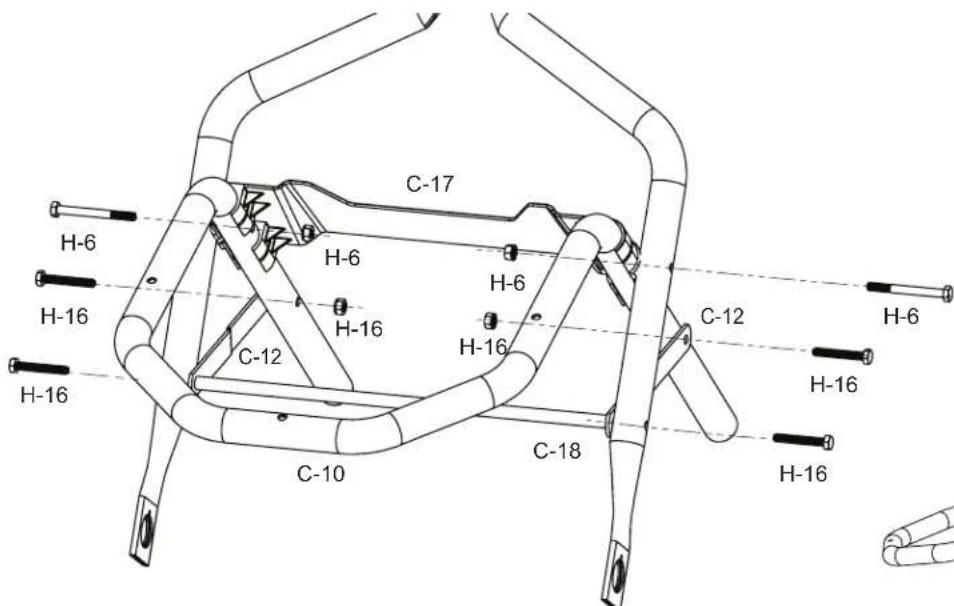

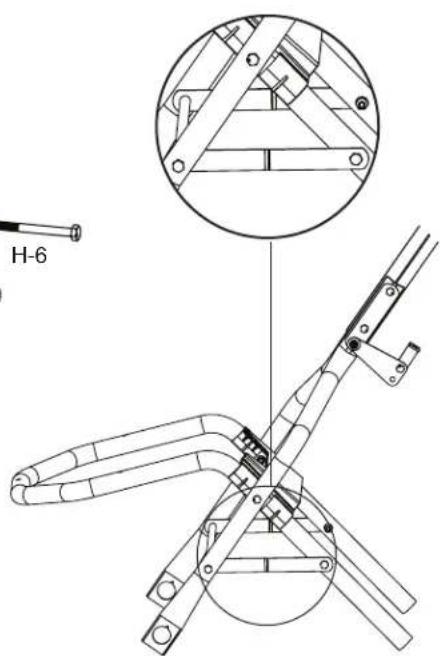

Frame Assembly

Montaje del marco / Assemblage du cadre

Note: Remove 2 nuts from H-16 and set aside for later to use in step 9.1 ans 9.2.
Note: Quite 2 tuercas de H-16 y separables para usarlas mas adelante en los pasos 9.1 y 9.2.
Remarque: Retirez 2 écrous de H-16 et réserves pour une utilisation ultérieure à l' étape 9.1 et 9.2.

Orient components C-12 as shown.
Oriente los componentes C-12 como se muestra. Orientez les composants C-12 comme il est indiq

Sujete el impulsor a la caja de velocidades / Assembler l'impulseur au boitier d'engrenage

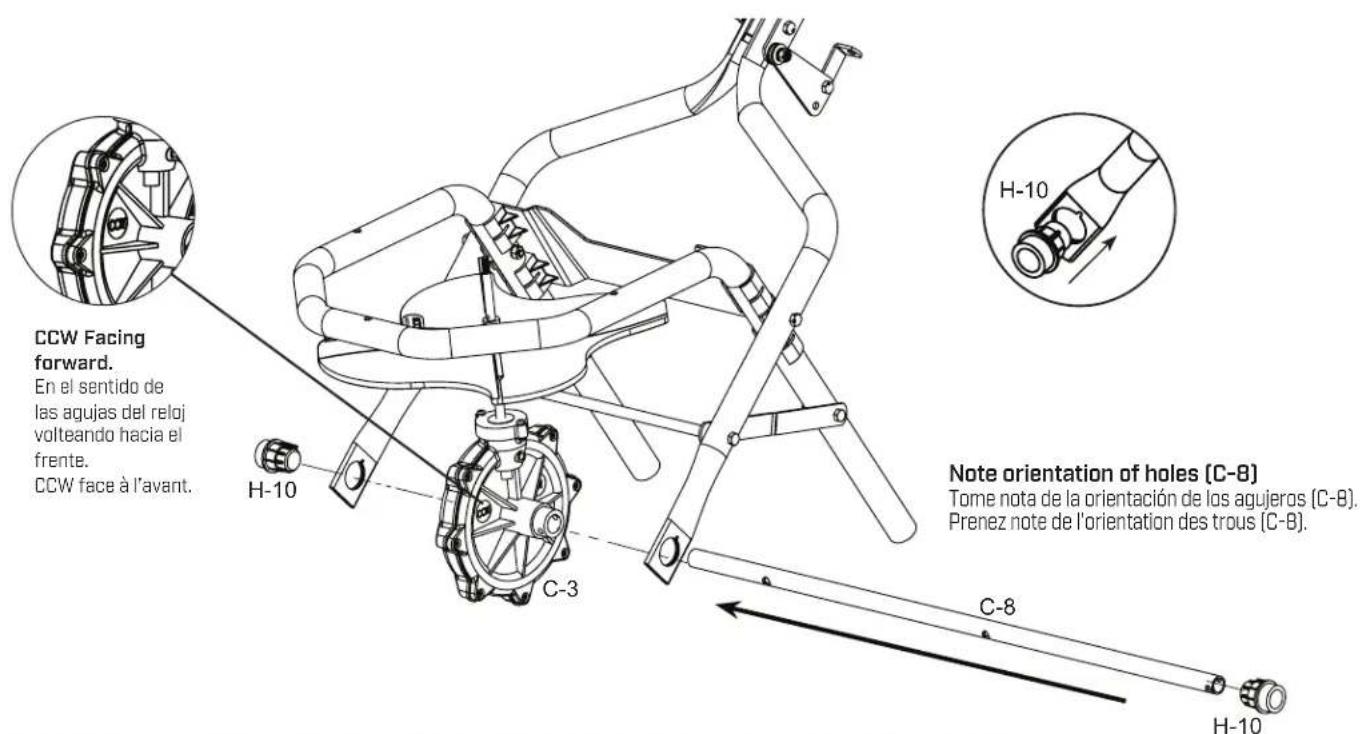

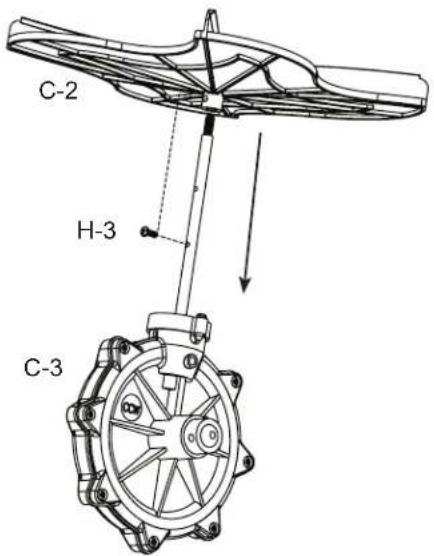

Assemble Impeller to Gear Box Shaft

Sujete el impulsor al eje de la caja de velocidades / Assembler l'impulseur sur l'arbre du boitier d'engrenage

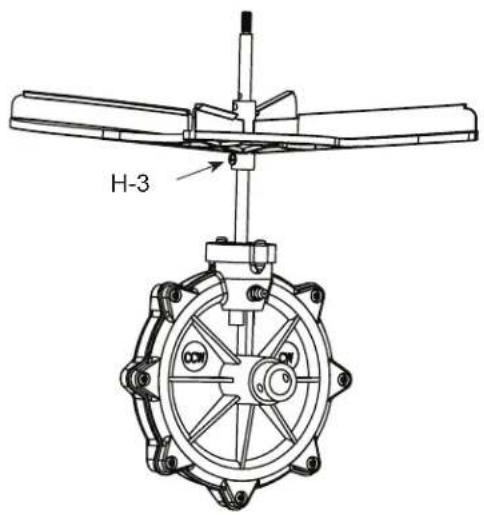

IMPORTANT: Le boitier d'engrenage tourne en sens antihoraire lorsque vu du dessus. Orienté comme il est indiqued dans le schéma.

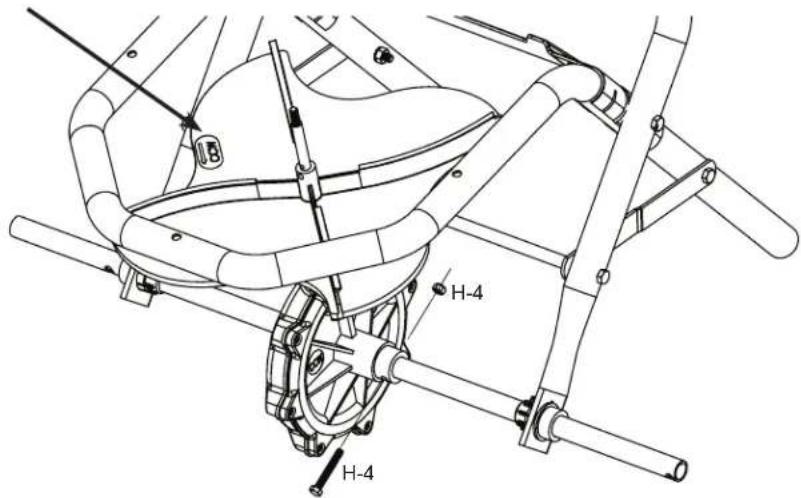

5.1

Sens antihoraire marqué sur l'arbre.

6

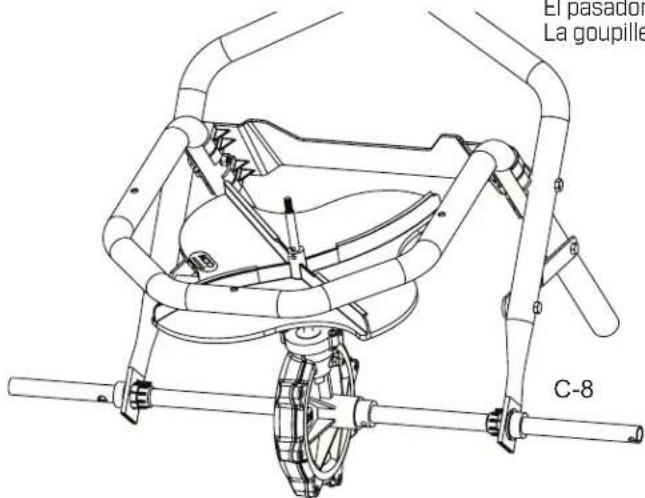

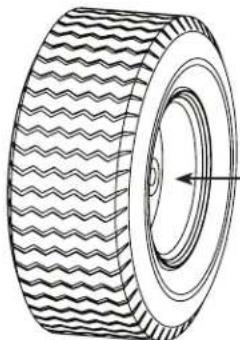

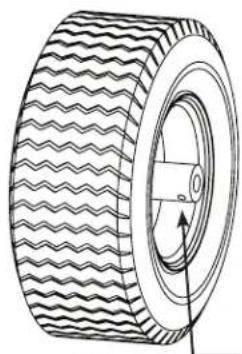

Assemble wheels

Ensemble las ruedas / Assembler les roues

La goupille fendue se fixe à l'extérieur de la roue.

C-1

C-3

C-1

Boulons à l'intérieur de la roue.

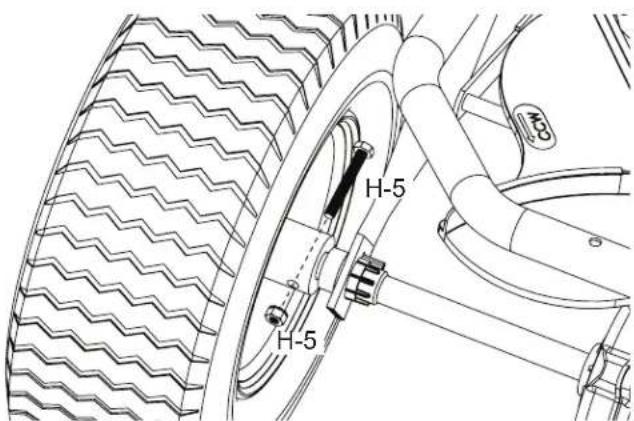

6.1

Installation du boulon à l'intérieur de la roue.

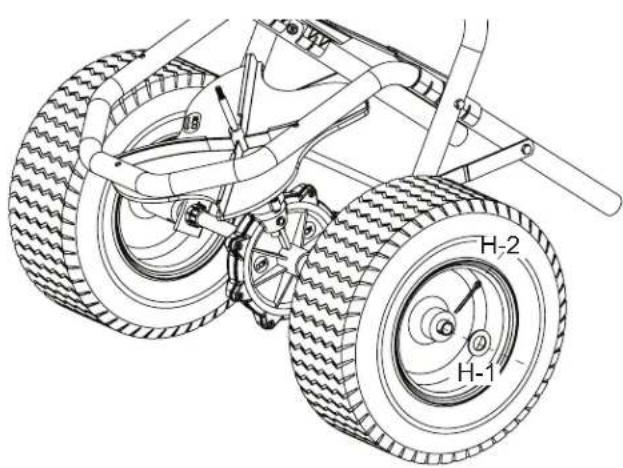

6.2

Use washers [H-1] as needed. Use las arandelas [H-1] segun sea necessario. Utiliser des rondelles [H-1] au besoin.

Attach left tire to drive shaft all the way then attach washer [H-1]. Use cotter pin [H-2] on the drive shaft hole to lock wheel in place. Bend cotter pin with pliers, to prevent cotter pin from falling out. Fije la rueda izquierda al arbol de transmision hasta el tope, y bajo colque la arandela [H-1]. Inserte la chaveta [H-2] en el orificio del arbol de transmision para fjar la rueda en su lugar. Doble la chaveta para evacar que se caiga. Fixez le pneu gauche a l'arbre de transmission puis fixez la rondelle [H-1]. Utilisez la goupille fendue sur le trou de l'arbre de transmission pour bloquer la roue en place. Pliez (tordre) la goupille fendue [H-2] pour eviter que la goupille ne tombe.

7

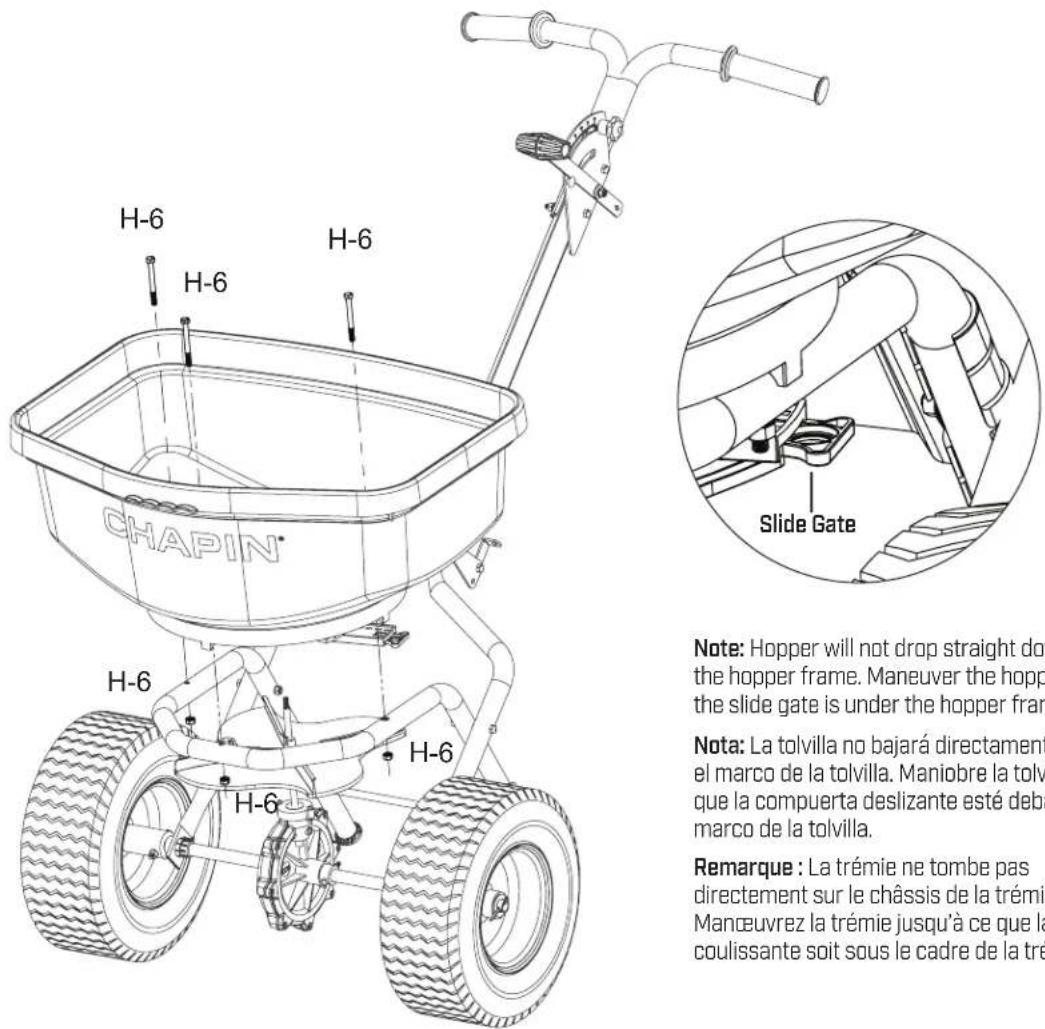

Sujete la tolvilla al marco / Assembler la trémie au cadre

Remarque: La tremie ne tombe pas directement sur le chassin de la tremie. Maneuvrez la tremie jusqu'à ce que la porte coulissant soit sous le cadre de la tremie.

Choisissez une vis d'alimentation plate [H-B] pour des applications de gazon à usage général.

Fertilisants
Herbicides
- Pesticides
Semences d'herbe
Matiere s'ecoulant librement

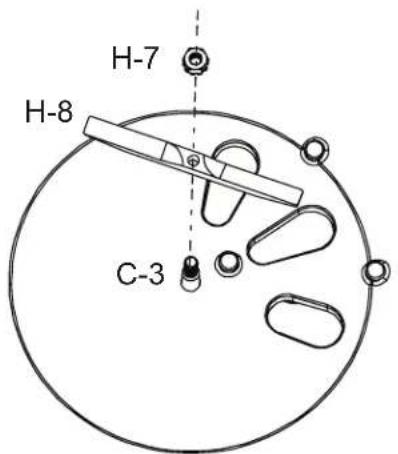

Vissez la vis d'alimentation [H-8] en sens horsaire dans l'arbre de I'impulseur [C-3] et fixer avec un écrou H-7.

8.1

Choissez une vis d'alimentation pointue pour une utilisation avec des matieres denses qui ont une tendance a faire des mottes ou a avoir une teneur en humidite plus elevée.

• Ice Melt-Calcium Chloride

• Derretidor de hielo - Cloruro de calcio

• Fonte de glace - Chlorure de calcium

• Lawn Mineral Supplement

• Suplementos minerales para jardin

Compléments mineraux pour pelouse

ATTENTION: Cet épandeur n'est PAS recommandé pour une utilisation avec du sel gemme.

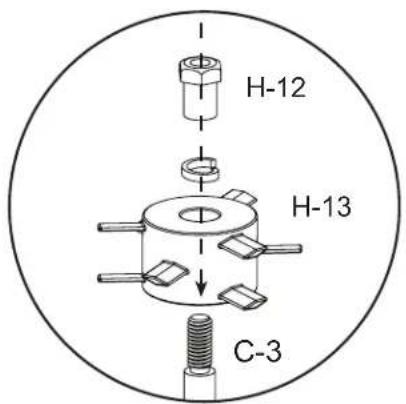

Thread auger [H-13] clockwise onto impeller shaft [C-3]. Insert auger nut [H-12].

Vissez la vis d'alimentation [H-13] en sens horsaire dans l'arbre de l'impulseur [C-3].

Insérez un écrou de vis d'alimentation [H-12]. Serrez à l'aide d'une cef de 10 mm.

Ne serrez pas trop.

Insérer C-7 dans le trou de la clé. Faire pivoter en sens horsaire pour aligner avec C-9.

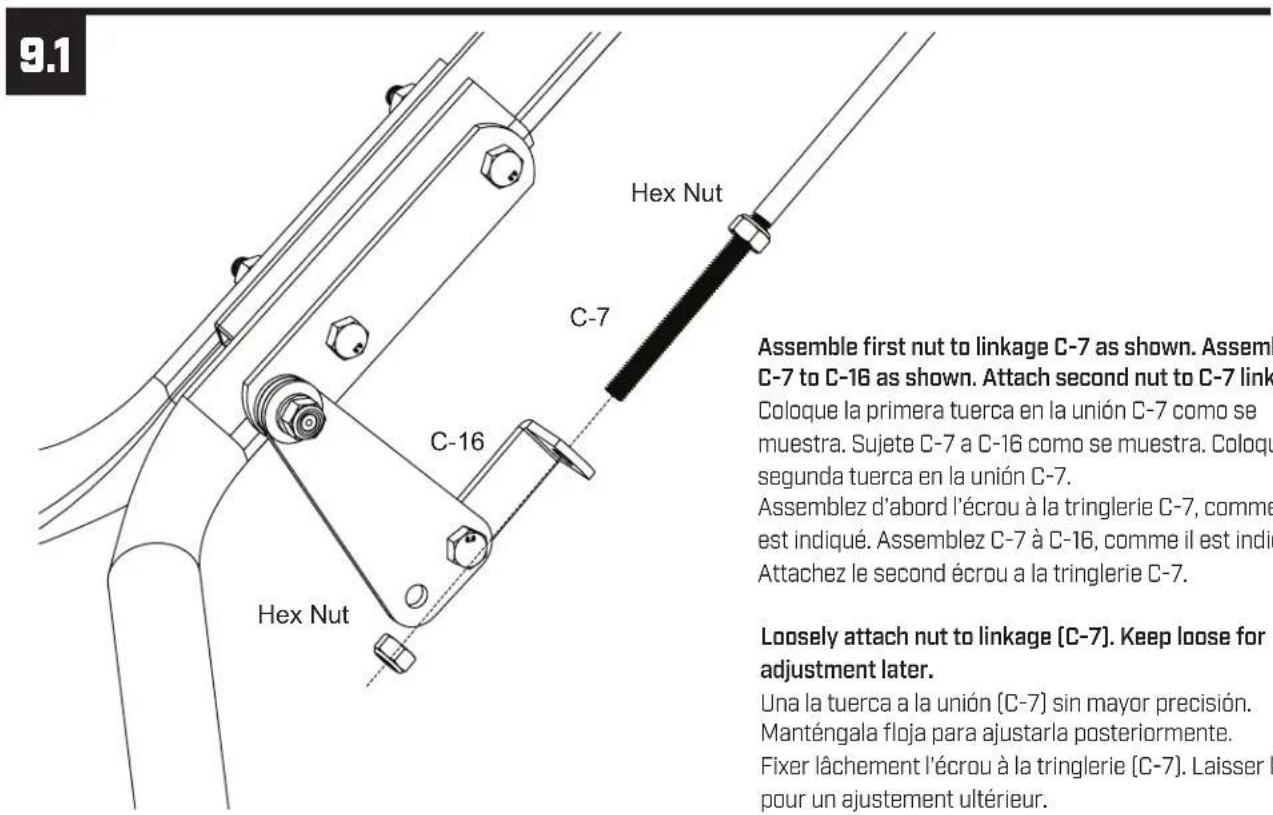

Assemblez d'abord l'écrou à la tringlerie C-7, comme il est indiqué. Assemblez C-7 à C-16, comme il est indiqué. Attachez le second écrou à la tringlerie C-7.

Fixer lachement I'ecrou à la tringlerie [C-7]. Laisser lache pour un ajustement ultérieur.

Remarque: Utilisez des écrous hexagonaux mis de côte à l' étape 3.

9.2

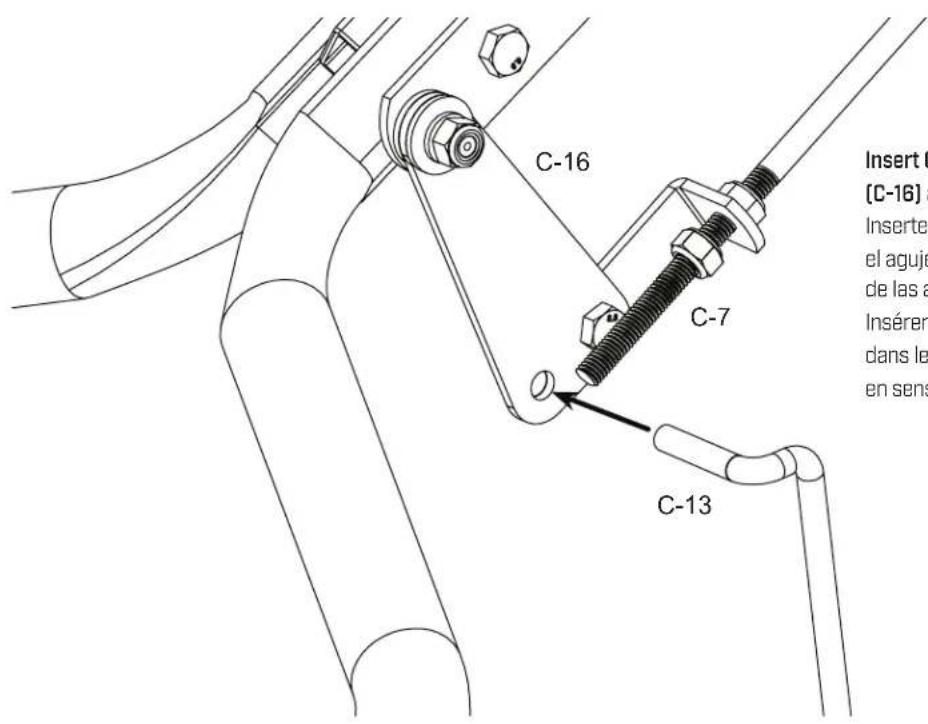

Insérer le bras de tringlerie C-13 dans le trou [C-16] et faire pivoter en sens horsaire.

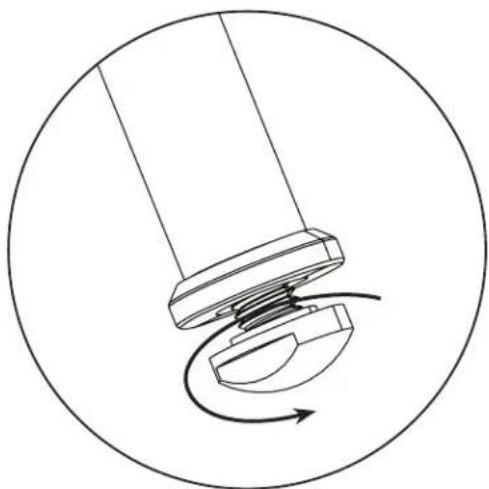

9.3

Revenez pour serrer tout le matériel laissez desserred.

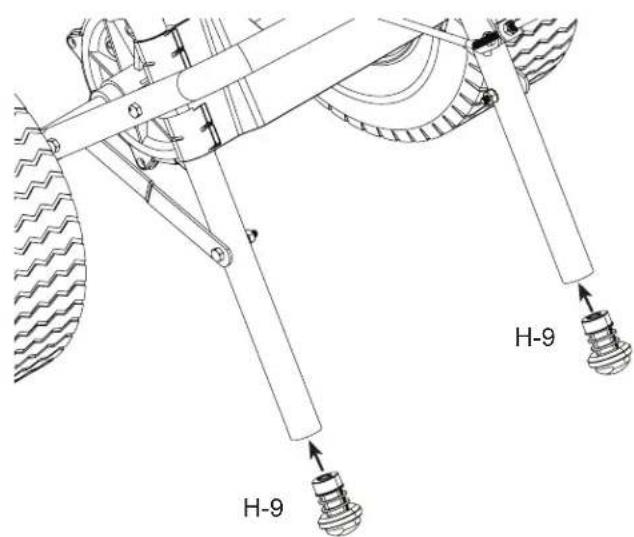

Use un martillo para insertar el tapón [H-9]. Utilice el pie ajustable para nivelar el esparcidor en una superficie plana. Utilise le marteau pour enforcer les bouchons d'extrémité [H-9]. Utiliser pieds ajustables pour niveller l'épandeur sur une surface plane.

11

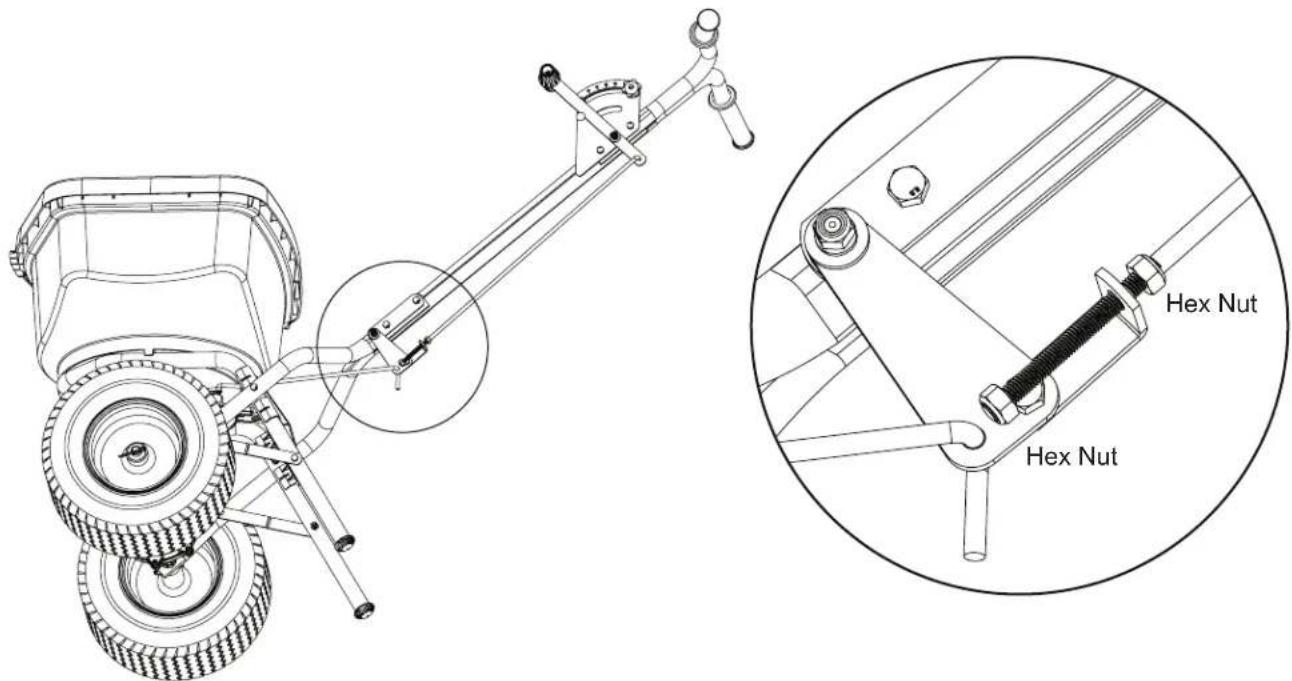

Adjust Gate Control

Ajuste el control de la compuerta / Ajuster le contrôle de la vanne

Avant de regler la vanne, s'assurer que les écrous hexagonaux sont positionnés comme il est montré.

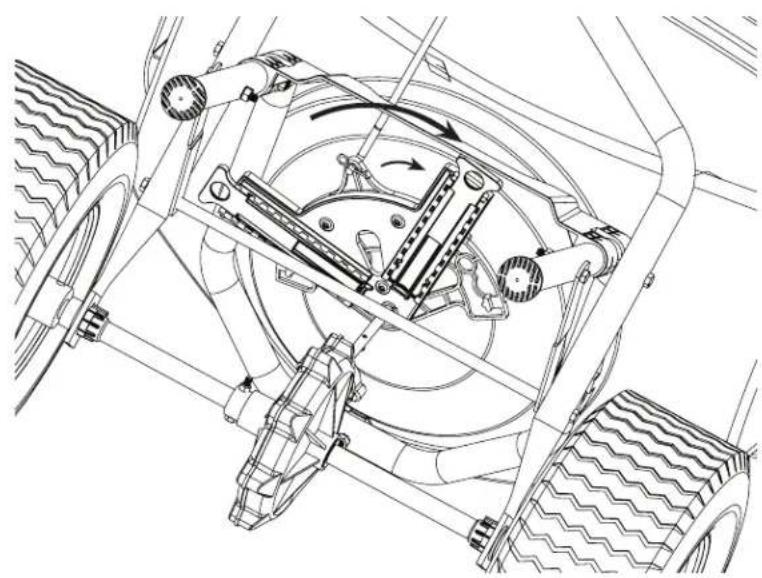

11.1

Tourner la vanne rotative (partie de l'assemblage de la trémie) en sens hora jusqu'à ce que la vanne soit entierement fermée. Remarque :

L'impulseur [C-2] n'est pas montré sur le schéma pour plus de clarté.

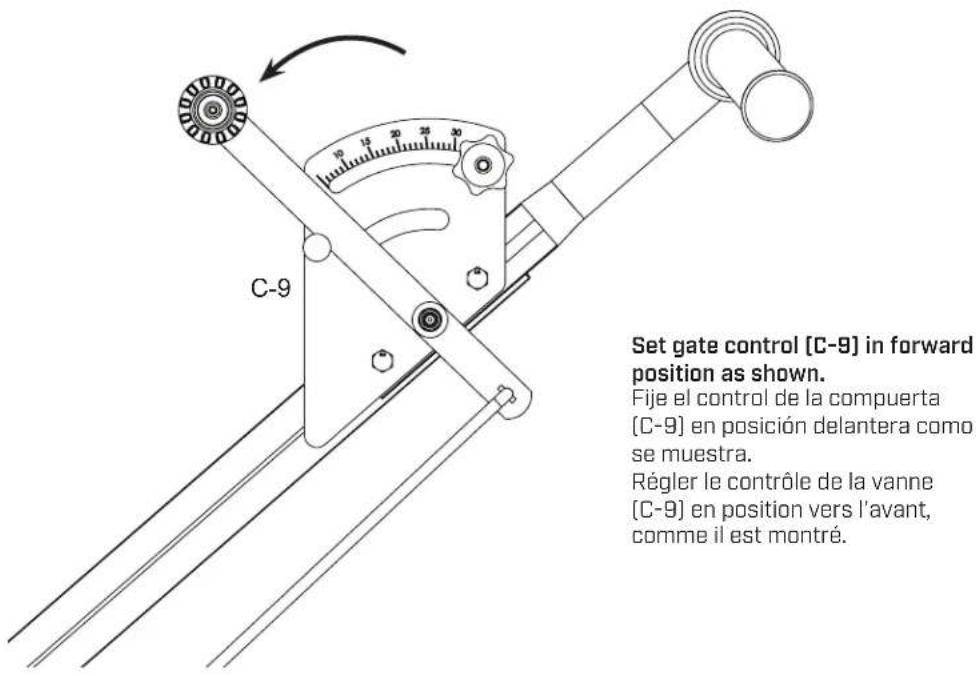

11.2

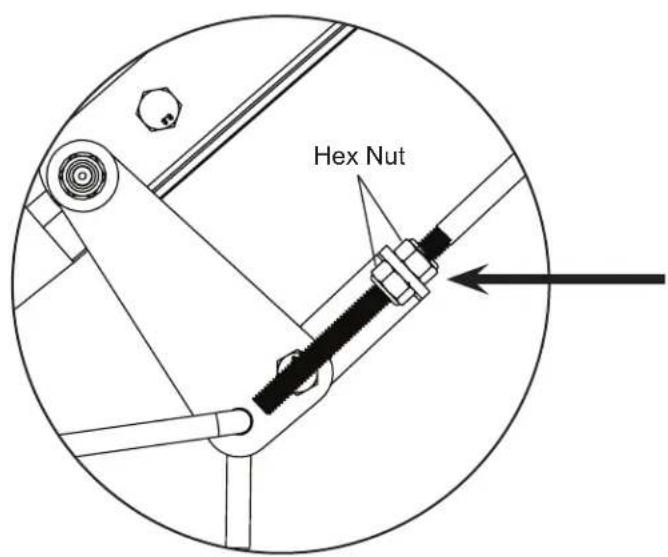

11.3

Alors que la vanne rotative est fermée et que le contrôle de la vanne est en position fermée, serrer les écrous hexagonaux sur le support, comme il est montré.

12

Patrón de distribución a la izquierda Motif dépandage à gauche

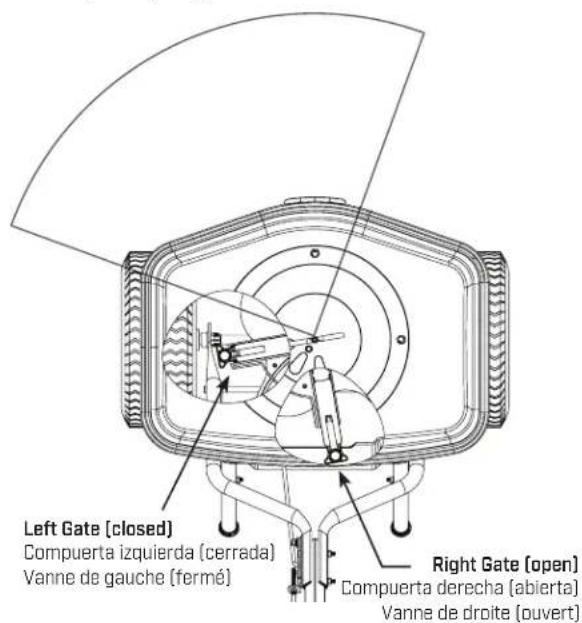

Right Spread Pattern

Patron de distribución a la derecha Motif d'épandage à droite

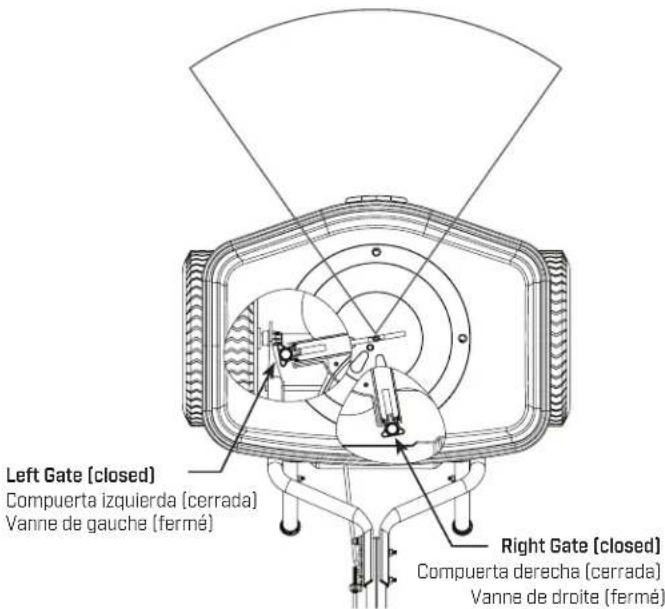

Patrón de distribución estrecho [centrado] Motif dépandage étroit [centre]

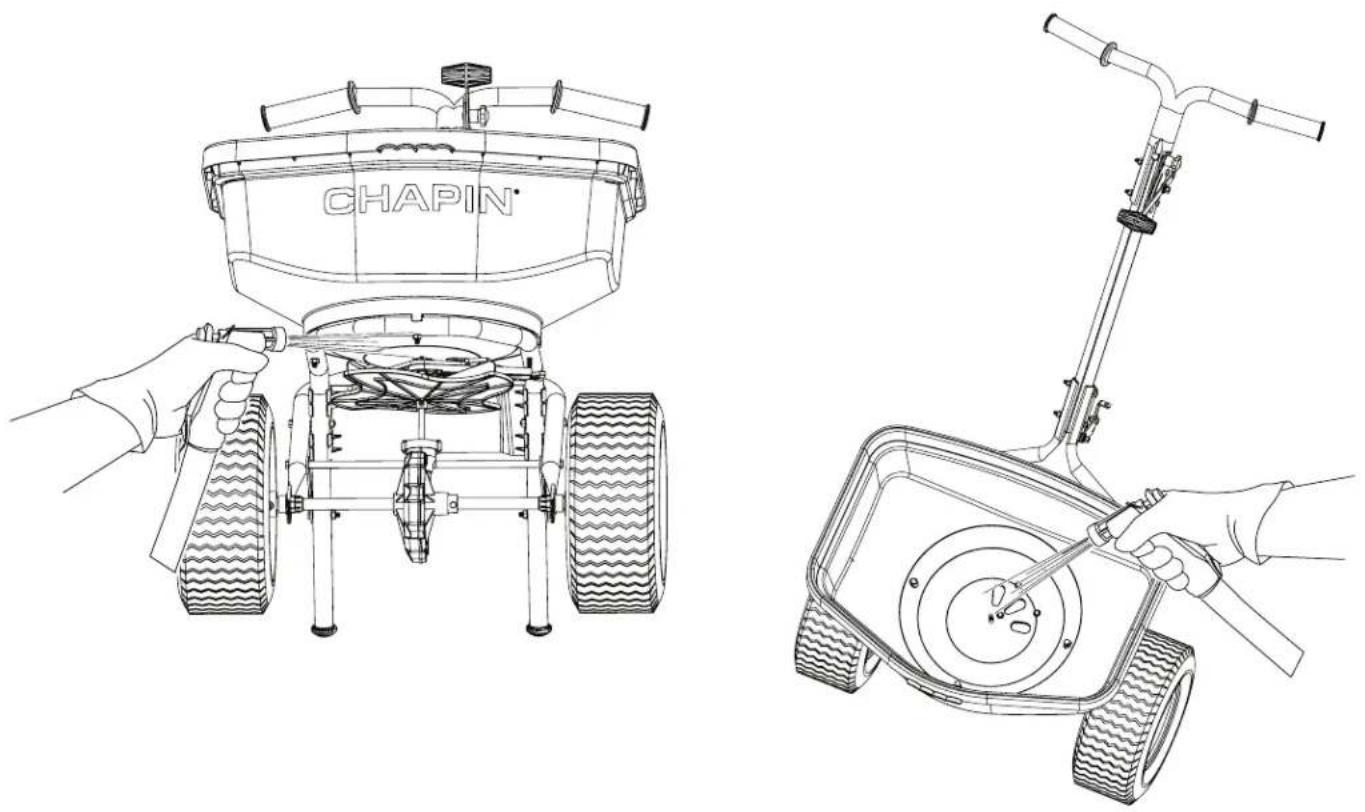

STORAGE AND MAINTENANCE

• Utiliser un boyau de jardin pour laver l'épandeur après chaque utilisation.
• Faites attention à ne pas diriger le jet directement sur le boitier d'engrenage
• Il est recommandé de NE PAS utiliser une laveuse à pression sur votre épandeur.
• Sur les modèles avec un bouchon graisseur, il est recommandé d'appliquer une graisse à usage général au moins une fois par mois.

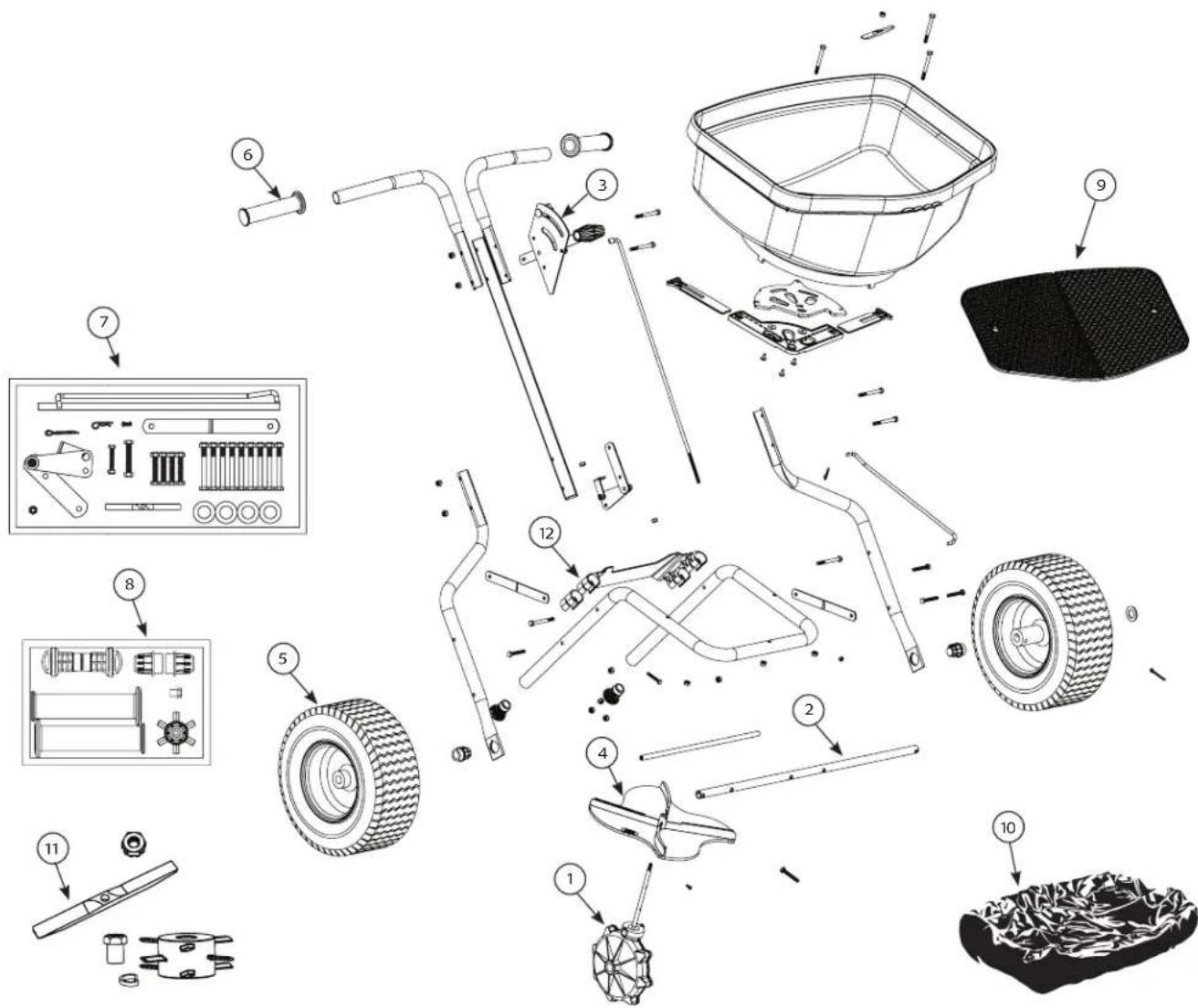

Replacement Parts / Partes de repuesto / Pièces de rechange

REF NO. QTY PART NO.
DESCRIPTION / DESCRIPCION / DESCRIPTION

116-9140		Gear Box Assembly / Conjunto de la caja de engranes / Ensemble de la boîte de'engrenages
216-9009		Drive shaft w/2 bearings / Fletcha de transmisión c/2 conjinetes / Arbre de transmission avec 2 roulements
316-9080		Gate Control Assembly / Conjunto del control de la compuerta / Ensemble du contrôle de la vanne
416-9081		Impeller / impulsor / Roue à ailettes
516-9015		Wheels w/hardware / Ruedas C/herrajes / Roues avec matériel [14" /35.5cm]
516-9078		Wheels w/hardware / Ruedas C/herrajes / Roues avec matériel [12" /30.5cm]
616-9082		Handle Grips / Cubiertas de manijas / Prises de poignées
716-9086-1		Hardware Kit / Bolsa de Herrajes / Sac de matériel
816-9151		Hardware Kit / Bolsa de Herrajes / Sac de matériel
916-9070		Grate / Parrilla / Grille
1016-9000		Rain Cover / Cubierta para lluvia / Couverture protectrice contre la pluie
1116-9125		Auger Kit / Taladro / Foreuse
1216-9069		Rear Baffle / Bafle posterior / Cloison arrière

APPLICATION CHART / TABLEA DE APLICACION / TABLEAU D'APPLICATION

All Season Residential & Professional Push Spreader Application Conversion Chart
Table de conversion para la aplicacion profesionai y residencial del distribuidor de empuje para toda temporada Tableau de conversion d'application pour epandeur a pousser residentiel et professionnel toute saison
All Season Residential & Professional General Application Guidelines

SCOTTS	2	2.5	3	3.25	3.5	4	4.75	5	5.5	6	7	8	9	10	11	12	13	14	15
CHAPIN	9	10	11	11	12	13	14	14	15	16	17	19	20	22	23	25	26	28	30
EARTHWAY	12	13	13.5	14	14.25	14.5	15	16	17	18	20	21	22	23	24	25	26	27	28
LESCO	4	5	5.5	6	7	8	9	9	9.5	10	11	12	13	14	15	16	17	18	19
YARDWORKS	2	2	3	3	3	4	4	4	5	5	5	6	6	7	7	7	8	8	8
YARDWOKS YSB10M	2	2.5	3	3.25	3.5	4	4.75	5	5.5	6	7	8	9	10	11	12	13	14	15

Aplicacion general profesonal & residencial para toda temporada directrices Directives d'application generale residentielle et professionlle toute saison

Weed Control /Contol de hierba / Désherbage	1-12
Fertilizer / Fertilizante / Engrais	11-12
Grass Seed-Overseeding / Semilla de pasto-Sobresiembra / Graines de graminées-Sursemi	13-14
Grass Seed-New lawn / Semilla de pasto-Césped nuevo / Graines de graminées-Nouvelle pelouse	16-17
Salt & Ice-Melt / Sal y derretimiento / Sel et produit de déglaçage	18-30

For detailed information on how to calibrate your Chapin spreader: visit https://youtu.be/d-RPp8qR1M

Pour plus d'informations sur l'étaconnage de votre épandeur Chapin : rendez-vous sur le site https://youtu.be/d-RPp8qR1M

Modèle d'épandage type
