Presrv PRRFD24C2AS - Réfrigérateur Zephyr - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Réfrigérateur
Capacité totale	Environ 24 pieds cubes
Dimensions (L x P x H)	Environ 60 x 24 x 72 pouces
Type de réfrigération	Réfrigération à compression
Système de contrôle de température	Numérique avec affichage LED
Énergie	Classe énergétique A
Matériaux de construction	Acier inoxydable
Étagères	Étagères en verre ajustables
Fonctionnalités supplémentaires	Éclairage LED, tiroirs à légumes, compartiment à vin
Maintenance	Nettoyage régulier des surfaces et des joints
Sécurité	Verrouillage de sécurité, alarme de porte ouverte
Garantie	Garantie limitée du fabricant

FOIRE AUX QUESTIONS - Presrv PRRFD24C2AS Zephyr

Comment régler la température de mon réfrigérateur Zephyr Presrv PRRFD24C2AS ?

Pour régler la température, appuyez sur le bouton 'Température' sur le panneau de contrôle et utilisez les flèches pour sélectionner la température souhaitée. Assurez-vous que l'affichage indique la température souhaitée.

Que faire si mon réfrigérateur ne refroidit pas ?

Vérifiez que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous également que les ventilations ne sont pas obstruées et que la porte se ferme correctement.

Comment nettoyer l'intérieur de mon réfrigérateur Zephyr Presrv ?

Utilisez une solution d'eau chaude savonneuse pour nettoyer l'intérieur. Évitez les nettoyants abrasifs et assurez-vous de rincer avec un chiffon propre et humide. Séchez ensuite avec un chiffon sec.

Mon réfrigérateur fait des bruits étranges, que dois-je faire ?

Les bruits peuvent être normaux, comme le bruit du compresseur ou des ventilateurs. Si le bruit est inhabituel ou fort, vérifiez que l'appareil est de niveau et qu'aucun objet ne bloque le ventilateur.

Comment installer correctement mon réfrigérateur Zephyr Presrv PRRFD24C2AS ?

Assurez-vous que l'appareil est installé sur une surface plane et de niveau. Laissez un espace d'au moins 5 cm à l'arrière et sur les côtés pour une bonne circulation de l'air.

Que faire si la lumière intérieure ne s'allume pas ?

Vérifiez d'abord l'ampoule et remplacez-la si nécessaire. Si la lumière ne s'allume toujours pas, vérifiez que la porte est bien fermée et que l'appareil est alimenté.

Comment activer le mode éco sur mon réfrigérateur ?

Pour activer le mode éco, appuyez sur le bouton 'Eco' sur le panneau de contrôle. Ce mode ajuste automatiquement la température pour économiser de l'énergie.

Comment puis-je régler les étagères de mon réfrigérateur ?

Pour régler les étagères, retirez les articles de l'étagère, soulevez-la légèrement et déplacez-la vers le haut ou le bas selon les encoches disponibles.

Mon réfrigérateur émet une odeur désagréable, que faire ?

Vérifiez les aliments pour tout produit périmé ou qui pourrait causer une odeur. Nettoyez l'intérieur avec un mélange de bicarbonate de soude et d'eau. Assurez-vous également que le drain n'est pas obstrué.

Comment puis-je contacter le service client pour des problèmes avec mon réfrigérateur ?

Vous pouvez contacter le service client de Zephyr en visitant leur site web et en utilisant le formulaire de contact ou en appelant le numéro de service indiqué dans le manuel d'utilisation.

MODE D'EMPLOI Presrv PRRFD24C2AS Zephyr

(prêt pour panneau à deux zones)2 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur

TIROIRS RÉFRIGÉRATEUR

• CONGÉLATEUR ZONE DOUBLE PRESRV™3 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur ZEPHYRONLINE.COM Table des matières Page Consignes de sécurité p. 4
• -11 Types d’avertissements de sécurité p. 4
• Sécurité générale p. 5
• -7 Conservez les présentes instructions p. 8
• Comment mettre votre vieil appareil au rebut p. 8
• Avant d’utiliser votre appareil p. 9
• Installation de votre appareil p. 9
• -10 Attention p. 10
• Raccordement électrique p. 11
• Introduction p. 12
• Liste de matériel p. 13
• Spécications du produit p. 14
• -16 Informations sur le produit p. 14

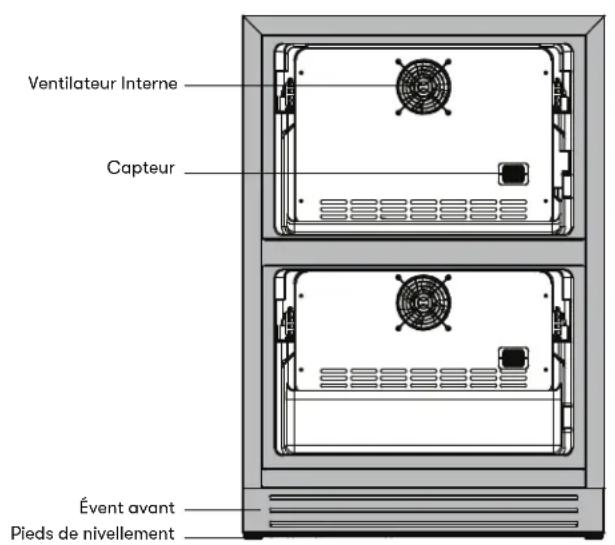

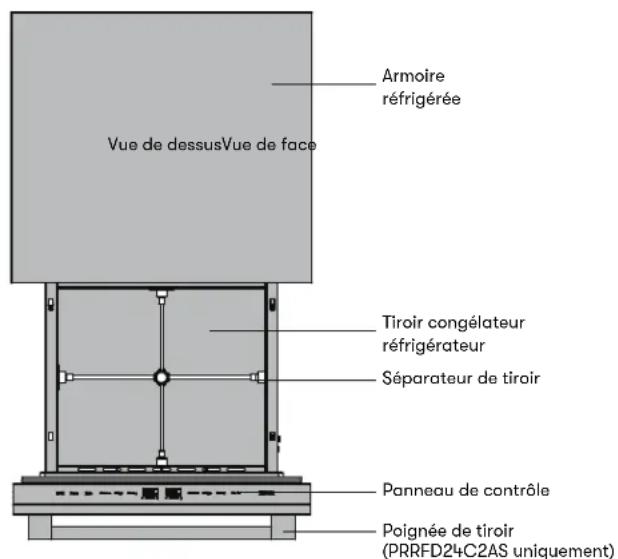

• Identification des pièces p. 14
• Idées de stockage interne p. 15
• Dimensions p. 15
• -16 Instructions d’installation p. 17

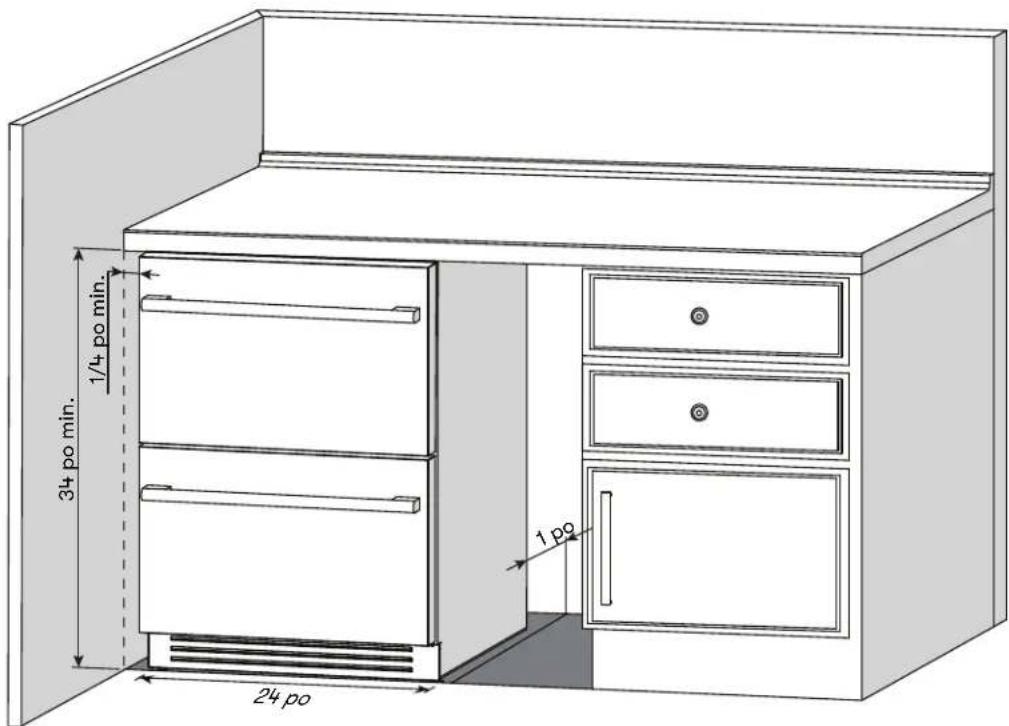

• -21 Espace libre requis pour l’installation p. 17
• Installation des poignées de tiroir p. 18

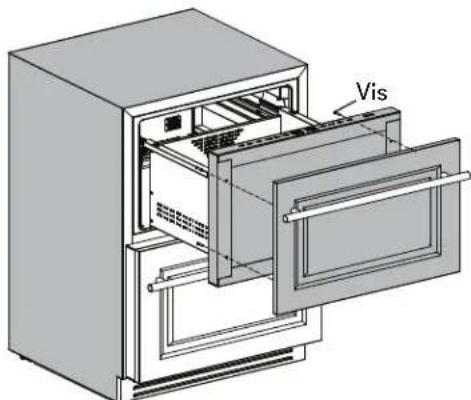

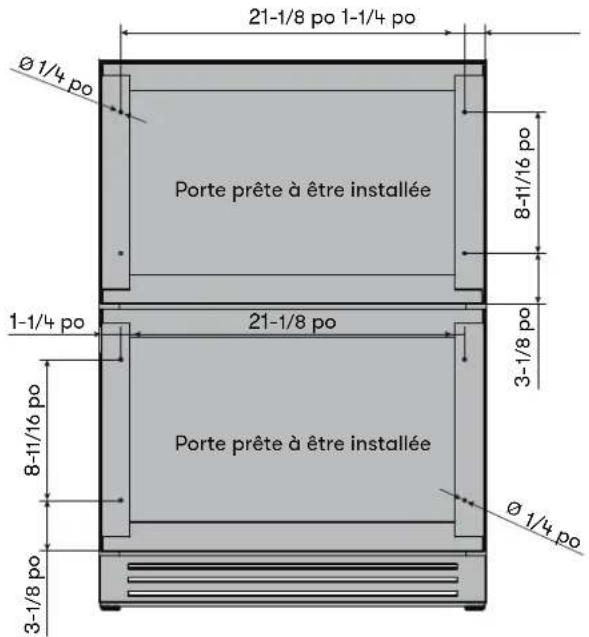

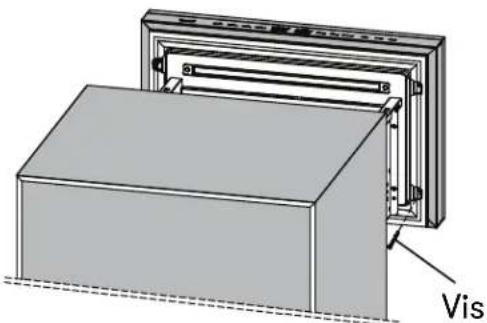

• Installation des poignées de tiroir et du panneau superposé p. 18
• -19 Installation du support anti-basculement p. 20
• Installation des tapis en silicone et du plateau de tiroir p. 21
• Installation des séparateurs de tiroir supérieur et inférieur p. 21
• Fonctionnement de votre appareil p. 22
• -24 Utilisation du panneau de configuration p. 22
• -23 Mode de démonstration p. 23
• Mode Sabbat p. 24
• Alarme d’ouverture de tiroir p. 24
• Alarme de température p. 24
• Décongélation p. 24
• Entretien p. 25
• -26 Bruits normaux p. 25
• Nettoyage et entretien p. 25
• Panne d’électricité p. 26
• Déplacer les tiroirs du congélateur de votre réfrigérateur p. 26
• Conseils d’économie d’énergie p. 26
• Dépannage p. 27
• -28 Garantie limitée p. 29
• Enregistrement du produit Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur TIROIRS RÉFRIGÉRATEUR CONGÉLATEURZONE DOUBLEPRESRV™ Consignes de sécurité Votre sécurité et celle des gens qui vous entourent sont très importantes. Ce manuel contient de nombreux messages de sécurité relatifs à votre appareil. Lisez tous les messages et conformez-vous-y en tout temps. Voici le symbole d’alerte à la sécurité. Ce symbole vous informe de possibles dangers qui pourraient entraîner de graves lésions corporelles ou la mort. Tous les messages de sécurité suivent le symbole d’alerte à la sécurité et comportent les mots « DANGER », « AVERTISSEMENT » ou « ATTENTION ». DANGER AVERTISSEMENT ATTENTION Le mot « danger » signifie que le fait de ne pas tenir compte de l’énoncé de sécurité peut entraîner une blessure grave ou la mort. Le mot « avertissement » signifie que le fait de ne pas tenir compte de l’énoncé de sécurité peut entraîner des dommages importants au produit, une lésion corporelle grave ou la mort. Le mot « attention » signifie que le fait de ne pas tenir compte de l’énoncé de sécurité peut entraîner une lésion corporelle mineure ou modérée, ou encore des dommages au produit ou à la propriété.5 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur ZEPHYRONLINE.COM Consignes de sécurité Lors de l’utilisation d’un électroménager électrique, vous devriez toujours prendre des précautions de base pour réduire les risques d’incendie, de décharge électrique et de lésion corporelle. DANGER Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.Pour réduire les risques d’incendie, de décharge électrique ou de lésion corporelle, débranchez l’appareil ou coupez l’alimentation électrique avant de procéder à son entretien. AVERTISSEMENT Cet appareil utilise un fluide réfrigérant inflammable! Pour réduire les risques de fuite lors de sa manutention, de son déplacement ou de son utilisation, assurez-vous d’éviter d’endommager les tubes réfrigérants. ATTENTION ► N’utilisez cet appareil que de la façon décrite dans le présent manuel. Toute autre utilisation non recommandée peut causer un incendie, une décharge électrique ou une lésion corporelle. ► Cet appareil n’est pas conçu pour être utilisé par de jeunes enfants ou des personnes handicapées, à moins qu’un adulte responsable les surveille de près pour veiller à ce qu’ils l’utilisent en toute sécurité. ► Il est important que les jeunes enfants fassent l’objet d’une surveillance étroite pour veiller à ce qu’ils ne jouent jamais avec l’appareil. ► Pour vous protéger contre les risques de décharge électrique, n’IMMERGEZ JAMAIS l’appareil, le câble ou la prise électrique dans l’eau et ne les vaporisez pas avec des liquides. Sécurité générale6 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur TIROIRS RÉFRIGÉRATEUR CONGÉLATEURZONE DOUBLEPRESRV™ Consignes de sécurité Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil. ► Débranchez l’appareil de la prise de courant lorsque vous ne l’utilisez pas, lorsque vous le déplacez et avant de le nettoyer. ► Pour débrancher l’appareil, serrez fermement la fiche et retirez-la de la prise murale. Ne débranchez jamais l’appareil en tirant sur le câble. ► Ne faites jamais fonctionner l’appareil en présence de matières explosives ou d’émanations inflammables. ► Ne placez jamais l’appareil ou l’une de ses pièces près d’une flamme nue ou d’un appareil de cuisson ou de chauage. ► Ne faites jamais fonctionner l’appareil si le câble ou la fiche sont endommagés, si le produit est défectueux, s’il est tombé sur le sol ou s’il est endommagé d’une quelconque manière. ► Il peut être dangereux d’utiliser des accessoires que le fabricant ne recommande pas. ► Ne faites jamais fonctionner l’appareil si son boîtier est enlevé ou endommagé. ► Toute fiche branchée dans une prise secteur (prise murale) instable peut présenter un risque de surchaue et causer la déformation de la fiche. Communiquez avec un électricien qualifié pour procéder au remplacement de toute prise instable ou endommagée. ► Placez l’appareil à un endroit où il est à l’abri de la lumière directe du soleil et de sources de chaleur (cuisinière, chauerette, radiateur, etc.). Avertissement Prop. 65 pour les résidents de la Californie: ce produit peut contenir des produits chimiques reconnus par l’état de la Californie comme pouvant causer le cancer, des anomalies congénitales ou d’autres troubles de la reproduction. AVERTISSEMENT ► Cet appareil est exempt de CFC et de HFC, et contient de faibles quantités d’isobutane (R600a), un agent de refroidissement respectueux de l’environnement. ► Vous devez vous assurer que le circuit de réfrigération n’est pas endommagé lors de l’installation de l’appareil. Toutefois, s’il est endommagé ultérieurement, évitez toute source de feu nu ou de chaleur. La pièce dans laquelle se trouve l’appareil doit être adéquatement aérée, en conformité avec les codes en vigueur de votre localité, province ou État. ► N’utilisez jamais un appareil dont le circuit est endommagé.7 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur ZEPHYRONLINE.COM Consignes de sécurité Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil. N’utilisez jamais un électroménager électrique à l’intérieur de l’appareil. AVERTISSEMENT ► Ne tentez jamais de réparer ou de remplacer une pièce de l’appareil à moins qu’il soit expressément recommandé de le faire dans le présent manuel. Tous les travaux d’entretien doivent être eectués par un technicien qualifié. ► Remettez tous les panneaux d’accès en place avant de faire fonctionner l’appareil. ► Deux personnes ou plus sont requises pour déplacer et pour installer l’appareil. Le non-respect de cette recommandation peut entraîner une blessure au dos ou d’autres lésions. ► Ne nettoyez jamais des pièces de l’appareil avec un liquide inflammable. Les vapeurs de ce type de produit peuvent présenter un risque d’incendie ou d’explosion. N’utilisez et n’entreposez jamais d’essence ou d’autres liquides ou vapeurs inflammables près de cet appareil ou de tout autre appareil. Ces vapeurs peuvent présenter un risque d’incendie ou d’explosion. ► Ne branchez ou ne débranchez jamais la fiche électrique si vos mains sont mouillées. ► Il est recommandé d’utiliser un circuit dédié servant exclusivement à cet appareil. Utilisez des prises qui ne peuvent pas être mises hors tension par un interrupteur à bascule ou à tirage. Pour réduire les risques d’incendie, de décharge électrique ou de lésion corporelle, débranchez l’appareil ou coupez l’alimentation électrique avant de procéder à son entretien. AVERTISSEMENT ► Assurez-vous que les orifices d’aération de l’appareil et les évents se trouvant à proximité de celui- ci ne sont jamais couverts ou bloqués. ► Nous n’assumons aucune responsabilité pour tout dommage causé par une mauvaise utilisation de l’appareil ou par des réparations eectuées par une personne non qualifiée. Si l’un ou l’autre de ces cas se présente, la garantie ne s’appliquera pas et nous n’assumerons aucune responsabilité.8 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur TIROIRS RÉFRIGÉRATEUR CONGÉLATEURZONE DOUBLEPRESRV™ Consignes de sécurité Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil. Conservez les présentes instructions Si vous éprouvez des dicultés, consultez le guide de dépannage se trouvant à l’arrière du présent manuel. Il dresse une liste de problèmes de fonctionnement mineurs auxquels vous pouvez remédier vous-même. Comment mettre votre vieil appareil au rebut Mettez l’emballage de votre appareil au rebut de façon adéquate. Le matériel de réfrigération doit être mis au rebut convenablement et d’une manière respectueuse de l’environnement. Cela s’applique à vos vieux électroménagers et à votre nouvel appareil à la fin de sa vie utile.Pour vous assurer de rendre inutilisables vos appareils vieux et usés avant de les mettre au rebut, enlevez la fiche, coupez le câble d’alimentation et retirez ou détruisez toute languette à pression ou tout capuchon à enclenchement. Il sera ainsi dicile que des enfants s’enferment dans l’appareil en jouant (risque d’asphyxie) ou mettent leur vie en danger de toute autre manière. AVERTISSEMENT ► Risque de piégeage des enfants. Avant de jeter votre vieux réfrigérateur ou congélateur, retirez les portes et laissez les étagères en place afin que les enfants ne puissent pas facilement grimper à l’intérieur. ► Cet appareil ne doit pas être mis au rebut avec les ordures ménagères normales. ► Le circuit de refroidissement, particulièrement l’échangeur thermique se trouvant à l’arrière et sous l’appareil, ne doit pas être endommagé. ► Le symbole sur le produit ou sur son emballage indique que cet appareil ne doit pas être traité comme une ordure ménagère normale, mais que vous devez l’apporter à un centre de recyclage pour appareils électroniques et électriques. En mettant convenablement au rebut ce produit, vous contribuez à la protection de l’environnement. La mise au rebut incorrecte de l’appareil met en péril l’environnement et présente des risques sanitaires. De plus amples renseignements sur le recyclage du produit sont disponibles à votre mairie locale ou au service de récupération de déchets de votre région.9 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur ZEPHYRONLINE.COM Consignes de sécurité Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil. Avant d’utiliser votre appareil ► Enlevez tout l’emballage intérieur et extérieur. ► Avant de brancher l’appareil à l’alimentation électrique, laissez-le en position verticale pendant environ deux heures. Cela réduira la possibilité que le système de refroidissement fonctionne mal en raison de sa manutention pendant le transport. ► Nettoyez la surface intérieure de l’appareil avec de l’eau chaude et un chion doux. Installation de votre appareil Ne pas stocker ni installer l’appareil en plein soleil. Les appareils d’intérieur sont exclusivement destinés à un usage intérieur. AVERTISSEMENT ► L’appareil est conçu pour être encastré ou autoportant. ► Installez votre appareil sur un plancher qui est assez solide pour supporter son poids lorsqu’il est rempli au maximum de sa capacité. Mettez votre appareil de niveau en ajustant les quatre pattes. ► Placez l’appareil à un endroit où il est à l’abri de la lumière directe du soleil et de sources de chaleur (cuisinière, chauerette, radiateur, etc.). La lumière directe du soleil peut altérer le revêtement acrylique et les sources de chaleur peuvent augmenter la consommation d’électricité. Les températures ambiantes extrêmement froides peuvent aussi nuire au bon fonctionnement de l’appareil. ► N’installez jamais l’appareil dans un endroit humide. ► Branchez l’appareil dans une prise électrique dédiée et facile d’accès. ► Pour toute question concernant l’alimentation ou le raccordement électrique, adressez-vous à un électricien qualifié ou à un centre de service autorisé.10 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur TIROIRS RÉFRIGÉRATEUR CONGÉLATEURZONE DOUBLEPRESRV™ Consignes de sécurité Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil. ► L’évent se trouvant à l’avant de l’appareil ne doit jamais être couvert ou bloqué. ► Le raccordement électrique de l’appareil doit être fait en conformité avec les codes de l’électricité de votre région ainsi que de votre état ou province. ► Deux personnes ou plus sont requises pour déplacer et installer le refroidisseur de boissons. Le non-respect de cette recommandation peut entraîner une blessure au dos ou d’autres blessures. ► Le rendement du refroidisseur peut diminuer quelque peu si la circulation d’air est restreinte parce que l’appareil est rempli au maximum de sa capacité. ► Installez le refroidisseur de boissons dans une zone bien ventilée où la température ambiante est supérieure à 10°C et inférieure à 43°C. ► L’appareil est destiné à être utilisé dans des applications domestiques et similaires telles que la restauration et des applications similaires non commerciales. Attention ► Ne surchargez jamais votre appareil. ► N’ouvrez pas les tiroirs à moins que cela soit nécessaire. ► Ne couvrez jamais les tiroirs avec du papier d’aluminium ou tout autre matériau d’étagère qui pourrait empêcher la circulation de l’air. ► Si l’appareil est vide pendant une longue période, nous vous suggérons de le débrancher et, après l’avoir bien nettoyé, de laisser les tiroirs entrouverte pour permettre la libre circulation de l’air à l’intérieur afin de prévenir la formation de condensation, de moisissure ou d’odeurs. Les tiroirs du réfrigérateur sont lourds et peuvent présenter un risque de basculement, surtout lorsque les portes sont ouvertes. Ces appareils doivent être fixés avec des supports anti-basculement pour éviter tout basculement vers l’avant. Veuillez suivre les instructions d’installation pour savoir comment sécuriser les tiroirs du réfrigérateur. AVERTISSEMENT11 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur ZEPHYRONLINE.COM Consignes de sécurité Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil. Raccordement électrique Assurez-vous que la tension indiquée sur le produit correspond à la tension d’alimentation.Pour assurer votre sécurité, cet appareil doit être dûment mis à la terre. Pour minimiser les risques de décharge électrique, le câble d’alimentation de cet appareil est muni d’une fiche à trois broches qui s’adapte aux prises murales standards à trois bornes.Ne coupez pas et n’enlevez pas la troisième broche (mise à la terre) du cordon d’alimentation fourni, indépendamment des circonstances. Pour votre sécurité personnelle, cet appareil doit être dûment mis à la terre.Faites vérifier la prise murale et le circuit par un électricien qualifié pour vous assurer de la mise à la terre adéquate de l’appareil. Lorsque la prise murale ne compte que deux bornes, il est de votre responsabilité et de votre obligation de la faire remplacer par une prise murale à trois bornes dûment mise à la terre.Pour prévenir toute blessure accidentelle, le câble doit être fixé à l’arrière de l’appareil, ne pas être exposé et ne pas pendre librement.L’appareil doit toujours être branché dans une prise électrique individuelle et dédiée dont la tension nominale correspond à la tension indiquée sur la plaque signalétique de l’appareil. Cela permet d’obtenir un rendement optimal et prévient la surcharge des circuits de câblage, ce qui peut causer un risque d’incendie en cas de surchaue. Ne débranchez jamais l’appareil en tirant sur le câble. Saisissez toujours fermement la fiche et retirez-le de la prise. Réparez ou remplacez immédiatement tout câble d’alimentation eloché ou endommagé. N’utilisez jamais un câble fissuré ou endommagé par de l’abrasion. Lorsque vous déplacez l’appareil, prenez soin de ne pas endommager le câble d’alimentation.N’utilisez jamais votre appareil avec une rallonge électrique, à moins qu’elle ait été examinée et mise à l’essai par un technicien qualifié ou par un agent de service. La rallonge électrique doit respecter la norme UL/CUL, doit être munie de trois broches, dont une de mise à la terre, et doit avoir une capacité nominale de 115 volts et d’au moins 10 ampères.L’utilisation incorrecte de la prise de mise à la terre peut entraîner des risques de décharge électrique. Si le câble d’alimentation est endommagé, faites-le remplacer par un électricien qualifié ou par un centre de service autorisé. AVERTISSEMENT12 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur p. 304

TIROIRS RÉFRIGÉRATEUR

CONGÉLATEUR ZONE DOUBLE PRESRV™ Introduction Merci d’avoir acheté votre réfrigérateur-congélateur à tiroir Zephyr. Zephyr se spécialise dans l’élaboration de produits de qualité supérieure dotés de fonctionnalités distinctives qui améliorent votre style de vie. Veuillez visiter le www.zephyronline.com pour obtenir de plus amples renseignements sur votre appareil et sur d’autres produits Zephyr. Ce manuel contient des informations importantes concernant l’installation, l’utilisation et l’entretien de votre réfrigérateur-congélateur. En suivant ce manuel, vous garantirez des performances et une ecacité optimales. Pour vos dossiers Veuillez noter le numéro de modèle et le numéro de série ci-dessous pour référence future. Les deux numéros se trouvent sur l’étiquette signalétique à l’arrière de votre appareil et à l’intérieur de l’appareil vers le bas de l’armoire et sont nécessaires pour obtenir le service de garantie. Vous pouvez également agrafer votre reçu à ce manuel car il s’agit de la preuve de votre achat et peut également être nécessaire pour le service sous garantie. Numéro de modèle : Numéro de série : Date d’achat : Pour que nous puissions vous orir un service optimal, veuillez suivre les instructions suivantes lorsque vous communiquez avec le service à la clientèle de Zephyr : ► Si vous avez reçu un produit endommagé, communiquez immédiatement avec le marchand ou détaillant qui vous a vendu le produit. ► Lisez et suivez les instructions contenues dans le présent manuel pour bien installer et utiliser votre refroidisseur de boissons, et en eectuer l’entretien. ► Lisez la section sur le dépannage pour diagnostiquer et pour solutionner les problèmes les plus fréquents. ► Visitez-nous en ligne à http://www.zephyronline.com pour télécharger des guides sur nos produits, des ressources de dépannage supplémentaires et des informations actualisées. ► Si vous avez besoin d’un service de garantie, nos sympathiques représentants du service clientèle sont disponibles sur notre site Web à l’adresse http://zephyronline.com/contact.13 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur ZEPHYRONLINE.COM Liste de matériel Clé Allen M3 (clé hexagonale) (PRRFD24C2AS uniquement) Quantité Support anti-basculement Vis autotaraudeuses (ST4*12) Partie Vis autotaraudeuses (ST4*45) (PRRFD24C2AP uniquement) Poignées de tiroir Pro (PRRFD24C2AS uniquement) Vis de poignée (PRRFD24C2AS uniquement) Séparateurs de tiroirs supérieurs et inférieurs Ruban adhésif double face Tapis de tiroir supérieur et inférieur en silicone Vis de poignée PRHAN-Cxxx (M4*20) (PRRFD24C2AP uniquement) Rondelles plates PRHAN-Cxxx (Φ4,3*Φ8*0,5, M4) (PRRFD24C2AP uniquement) Rondelles élastiques PRHAN-Cxxx (Φ4*1,1, M4) (PRRFD24C2AP uniquement) Vis de poignée de rechange (M6*10) (PRRFD24C2AS uniquement) Plateau du tiroir supérieur14 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur TIROIRS RÉFRIGÉRATEUR CONGÉLATEURZONE DOUBLEPRESRV™ Vue de dessusVue de faceVentilateur InterneCapteurÉvent avantPieds de nivellementArmoireréfrigéréeTiroir congélateurréfrigérateurSéparateur de tiroirPanneau de contrôlePoignée de tiroir(PRRFD24C2AS uniquement) Spécications du produit Informations sur le produit Cet appareil doit être branché à une prise électrique standard mise à la terre de 115/120 volts, c.a. de ~60 Hz. DESCRIPTION DU PRODUIT Réfrigérateur-congélateur à tiroirs Presrv™ à deux zones Réfrigérateur-congélateur à tiroirs Presrv™ à deux zones, compatible avec les panneauxMODÈLE ET POIDS BRUT (lb) PRRFD24C2AS: 150lbPRRFD24C2AP: 139lbTENSION/FRÉQUENCE AC 115/60HzINTENSITÉ DE COURANT 2.0ACOULEUR PRRFD24C2AS: Armoire noire avec tiroirs en acier inoxydablePRRFD24C2AP: Armoire noire avec tiroirs en acier inoxydableCAPACITÉ D’ENTREPOSAGE PRRFD24C2AS: 3.9 pieds cubes PRRFD24C2AP: 3.9 pieds cubesRÉFRIGÉRANT R600aPLAGE DE TEMPÉRATURES Congélateur: -22°C à -14°C Réfrigérateur: 0°C à -7°C Garde-manger: 8°C à 18°CDIMENSIONS (HxLxP) 33-7/8 po X 23-7/8 po X 24 poCAPACITÉ DE POIDS (lb) 66lb par tiroir* La capacité de stockage est basée sur 12 oz standard. boîtes et 750 ml. Bouteilles de vin de style bordelais. Identication des pièces15 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur ZEPHYRONLINE.COM Spécications du produit Idées de stockage interne Dimensions Vue de côté

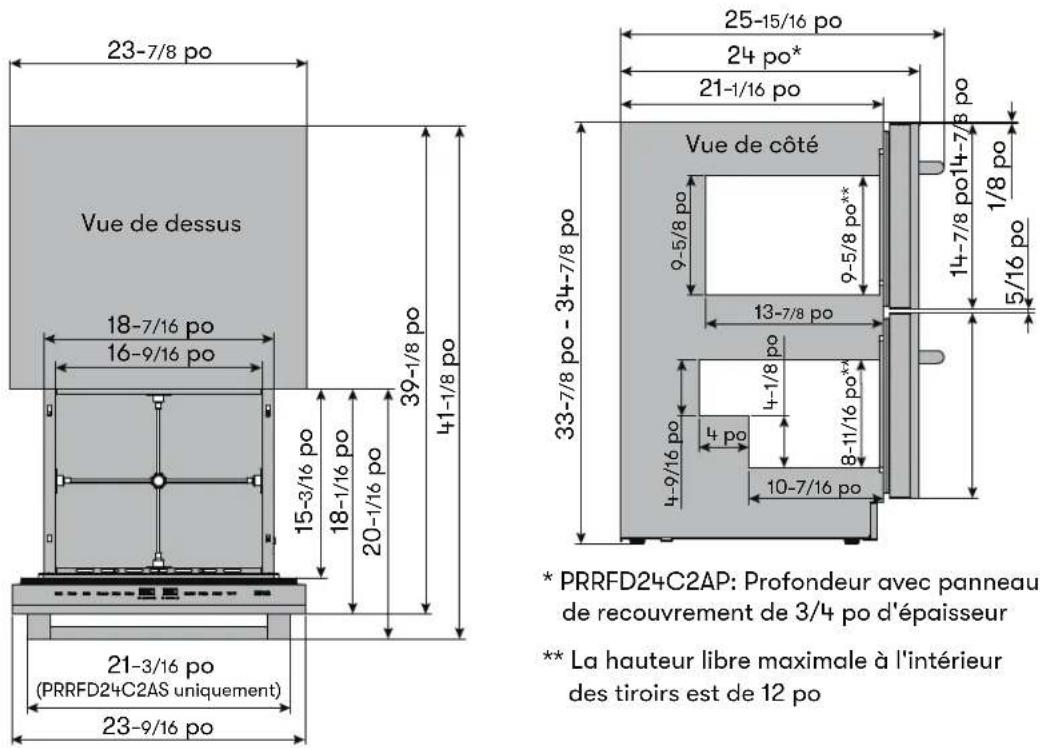

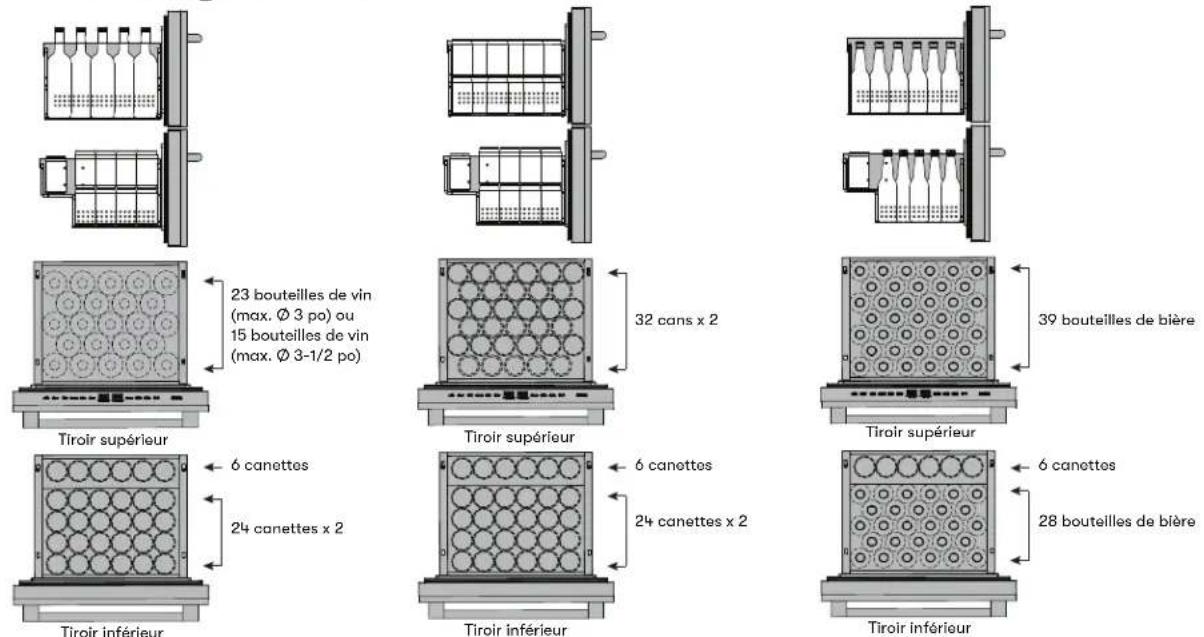

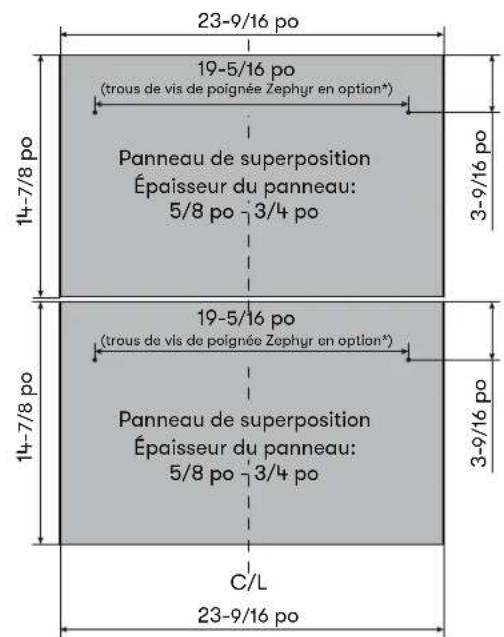

• PRRFD24C2AP: Profondeur avec panneau de recouvrement de 3/4 po d'épaisseur ** La hauteur libre maximale à l'intérieur des tiroirs est de 12 po 9-5/8 po**8-11/16 po**9-5/8 po 9/16 po13-7/8 po 4 po 4-1/8 po10-7/16 po 39 bouteilles de bière28 bouteilles de bière6 canettesTiroir supérieurTiroir inférieurTiroir supérieurTiroir inférieurTiroir supérieurTiroir inférieur32 cans x 224 canettes x 26 canettes23 bouteilles de vin(max. Ø 3 po) ou15 bouteilles de vin(max. Ø 3-1/2 po)24 canettes x 26 canettesCapacité de 67 bouteilles de bière + 6 canettesCapacité de 120 canettesCapacité de 54 canettes + 23 bouteilles de vin oucapacité de 54 canettes + 15 bouteilles de vin16 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur TIROIRS RÉFRIGÉRATEUR CONGÉLATEURZONE DOUBLEPRESRV™ Spécications du produit Dimensions Les dimensions ci-dessous concernent spécifiquement le panneau de recouvrement en bois du modèle PRRFD24C2AP. C/L 19-5/16 po(trous de vis de poignée Zephyr en option*)19-5/16 po(trous de vis de poignée Zephyr en option*)Panneau de superpositionÉpaisseur du panneau:5/8 po - 3/4 poPanneau de superpositionÉpaisseur du panneau:5/8 po - 3/4 po * Les emplacements des trous sont compatibles avecles modèles d'accessoires de poignée Zephyr PRHAN-Cxxx23-9/16 po14-7/8 po 7/8 po 9/16 po 9/16 po23-9/16 poPorte prête à être installéePorte prête à être installée1/4 po 1/4 po 3-1/8 po 11/16 po 1/8 po 11/16 po21-1/8 po 1-1/4 po 1/4 po 1/8 po17 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur ZEPHYRONLINE.COM Instructions d’installation Espace libre requis pour l’installation Lors de l’installation des tiroirs du congélateur du réfrigérateur sous un comptoir, respectez les dimensions d’espacement recommandées indiquées. ► Pour un dégagement adéquat de la prise électrique, prévoyez au moins 1 po d’espace libre à l’arrière comme indiqué sur le schéma. ► Une installation à côté d’un mur nécessitera un dégagement de tiroirs d’au moins 1/4 po. ► L’armoire doit prévoir au moins 24 po de largeur et 34 po de hauteur pour accueillir les tiroirs du congélateur du réfrigérateur. ► Le câble d’alimentation est situé à l’arrière à droite de l’unité et a une longueur de 78-3/4 po pour s’adapter à plusieurs emplacements de prise. ► Une fois l’appareil installé, vous devez régler les pieds pour mettre à niveau les tiroirs du réfrigérateur et du congélateur. Un tiroir mal mis à niveau risque de ne pas se fermer correctement. ► Ce réfrigérateur peut être entièrement intégré aux armoires et ne nécessite aucun dégagement supplémentaire en plus de ce qui est référencé ci-dessous. ► L’installation doit permettre de tirer l’unité vers l’avant pour l’entretien, si nécessaire. 24 po34 po min.1/4 po min. 1 po18 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur TIROIRS RÉFRIGÉRATEUR CONGÉLATEURZONE DOUBLEPRESRV™ Instructions d’installation Installation des poignées de tiroir Les instructions suivantes pour l’installation des poignées de tiroir s’appliquent uniquement aux modèles PRRFD24C2AS. Le numéro de pièce des poignées contemporaines par poignée est 50280011 et le numéro de pièce de chaque poignée professionnelle est 50280012. Vis de réglage Vis de réglage Vis de réglageVis de réglage

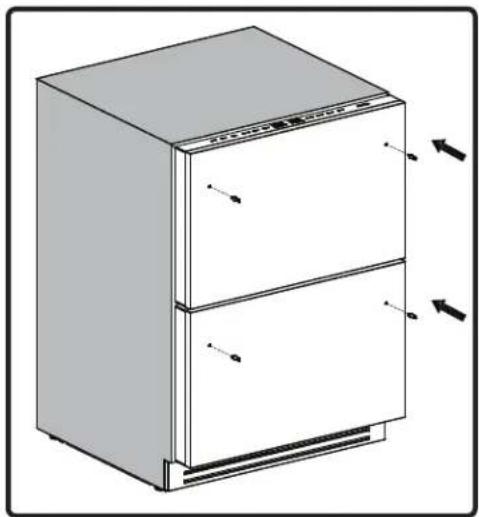

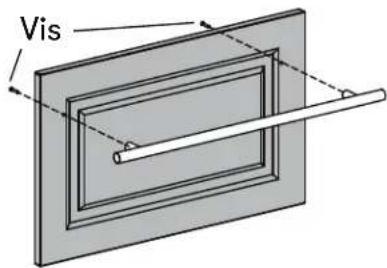

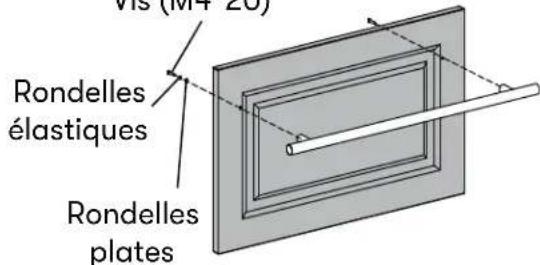

1. Fixez les (4) vis de poignée sur

2. Installez les poignées sur

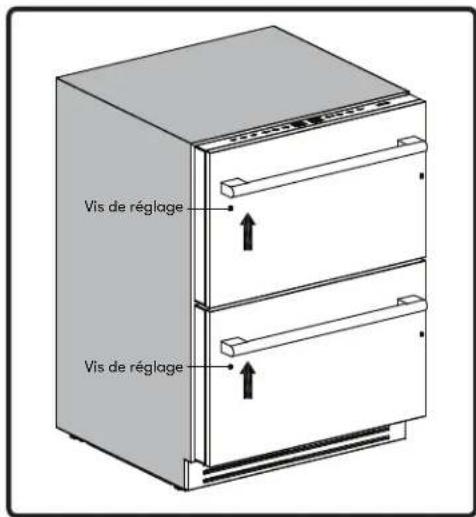

les tiroirs. À l’aide de la clé hexagonale, serrez les (2) vis de réglage au bas de chaque panneau. Poignées contemporaines Zephyr PresrvPoignée Zephyr Presrv ProPartie #: PRHAN-C101Partie #: PRHAN-C102Partie #: PRHAN-C104 Couleur: Acier inoxydableCouleur: Or brosséCouleur: Noir matPartie #: PRHAN-C001 Couleur: Acier inoxydable Installation des poignées de tiroir et du panneau superposé Les poignées de tiroir ne sont pas incluses avec le modèle prêt pour le panneau, PRRFD24C2AP. Vous pouvez choisir vos propres poignées qui correspondent à vos armoires, ou vous pouvez acheter des poignées Zephyr contemporaines ou professionnelles. Les numéros de pièces sont répertoriés ci- dessous. REMARQUES: Ces poignées ne sont pas compatibles avec PRRFD24C2AS.19 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateurZEPHYRONLINE.COM Instructions d’installation Installation des poignées de tiroir et du panneau superposé Les instructions suivantes pour l’installation des poignées de tiroir et du panneau superposé s’appliquent uniquement au modèle PRRFD24C2AP. Vous pouvez installer votre propre poignée sur le panneau de recouvrement en bois. Prenez soin de mesurer et de percer les trous de vis de la poignée avec précision et de vous procurer les vis appropriées (non incluses), sauf si vous utilisez des poignées accessoires Zephyr PRHAN-Cxxx.1. Poignées personnalisées: Percez (2) trous par panneau de recouvrement pour installer les poignées. Reportez-vous à la page 16 pour les mesures. Installez chacune des poignées sur les panneaux de recouvrement à l’aide de (2) vis. Vis Vis Rondelles plates Rondelles élastiques Vis (M4*20) Vis Vis Vis Rondelles plates Rondelles élastiques Vis (M4*20) Vis Vis Vis RondellesplatesRondellesélastiquesVis (M4*20)Vis 2. Retirez le tiroir et écartez le joint de porte pour révéler les trous de vis où (4) vis ST4*45 seront insérées par panneau de recouvrement.3. Fixez fermement le panneau de recouvrement avec la porte du tiroir avec des pinces à barre et vissez (4) vis autotaraudeuses pour chaque panneau de recouvrement. Assurez-vous que le panneau de recouvrement est complètement sécurisé.1. Poignées Zephyr: Percez (2) trous lamés par panneau de recouvrement pour installer les poignées. Installez chacune des poignées sur les panneaux de recouvrement à l’aide de (2) vis M4*20, rondelles élastiques et rondelles plates. VisVisRondellesplatesRondellesélastiquesVis (M4*20)Vis20 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur TIROIRS RÉFRIGÉRATEUR CONGÉLATEURZONE DOUBLEPRESRV™ Instructions d’installation Installation du support anti-basculement

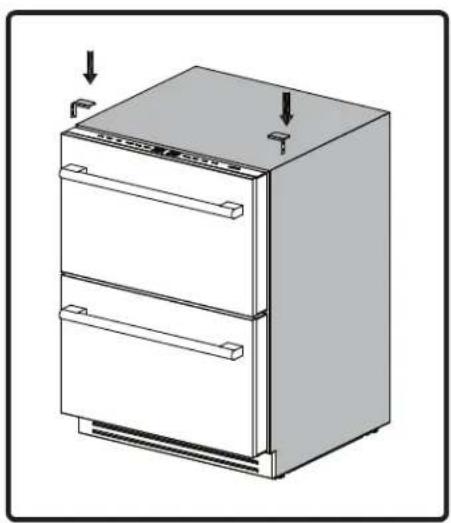

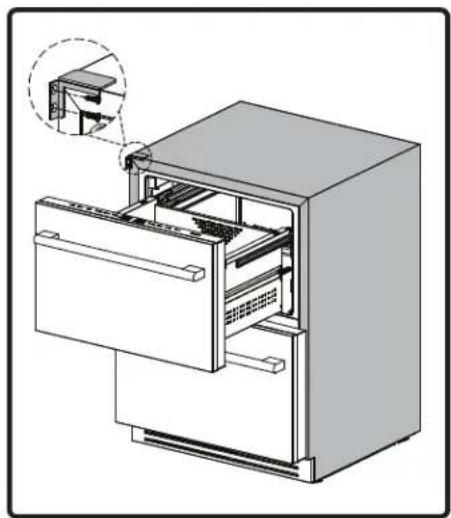

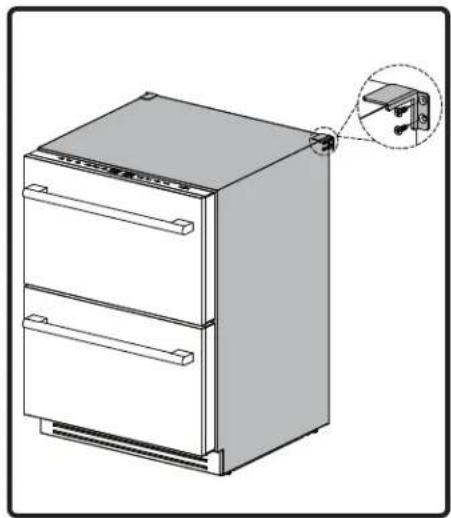

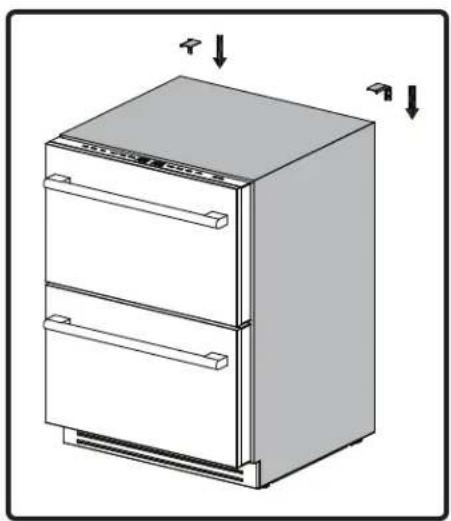

1. Fixez les supports anti-

basculement gauche et droit sur les tiroirs du congélateur avec du ruban adhésif 3M.

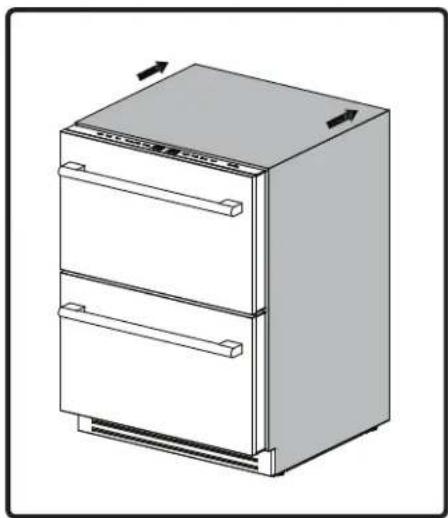

2. Poussez les tiroirs du

congélateur contre le mur ou le placard.

3. Retirez le tiroir supérieur

et fixez les supports anti- basculement gauche et droit avec (2) ST4*12 vis chacun.

1. Fixez les supports

antibasculement gauche et droit sur les tiroirs du congélateur avec du ruban adhésif 3M.

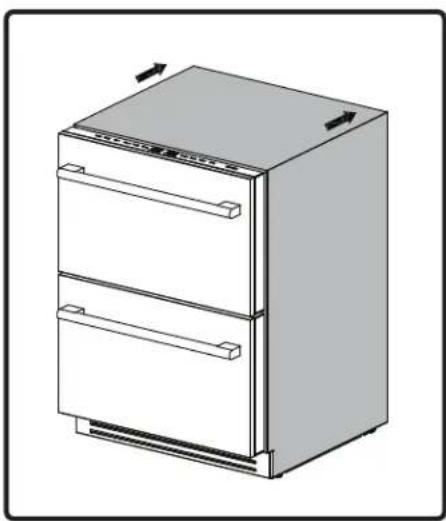

2. Poussez les tiroirs du

congélateur contre la paroi arrière.

3. Fixez les supports anti-

basculement gauche et droit avec (2) ST4*12 vis chacun à la paroi arrière à l’arrière du réfrigérateur. Sous un comptoir Autonome contre un mur21 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur ZEPHYRONLINE.COM Instructions d’installation Installation des séparateurs de tiroir supérieur et inférieur Les séparateurs de tiroirs supérieur et inférieur vous permettent d’organiser plus facilement votre contenu. Le séparateur de tiroir supérieur peut glisser vers la gauche et la droite, vers l’avant et vers l’arrière, pour plusieurs options d’agencement. Tiroir supérieur

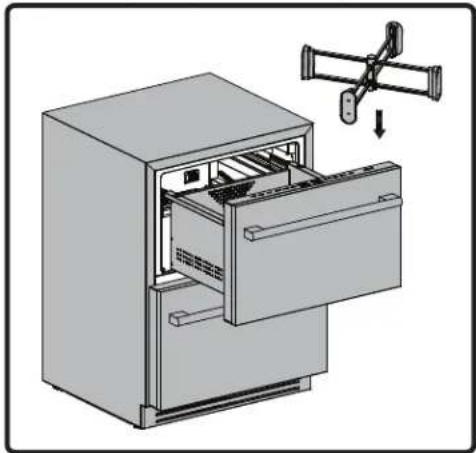

1. Tirez le tiroir supérieur et maintenez le séparateur du tiroir

supérieur à un angle de 45 degrés comme illustré ci- dessus.

2. Placez le séparateur à l’intérieur du tiroir supérieur et

faites pivoter le séparateur de 45 degrés vers la gauche jusqu’à ce qu’il soit correctement aligné. Tiroir inférieur

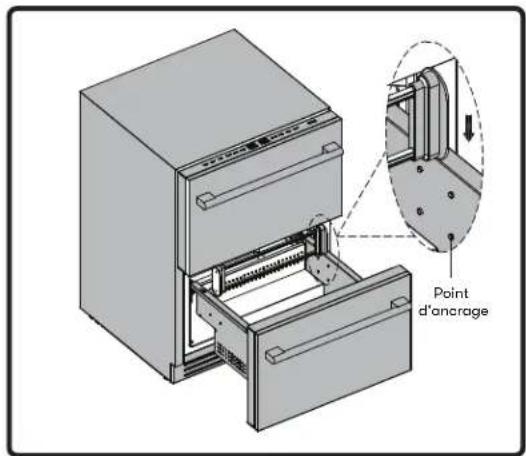

1. Tirez le tiroir inférieur et placez le

séparateur au milieu du tiroir.

2. Alignez le tiroir avec les points

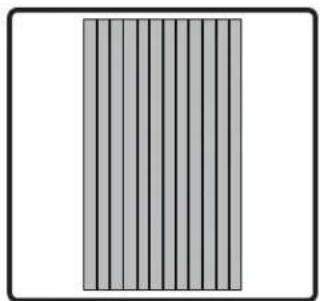

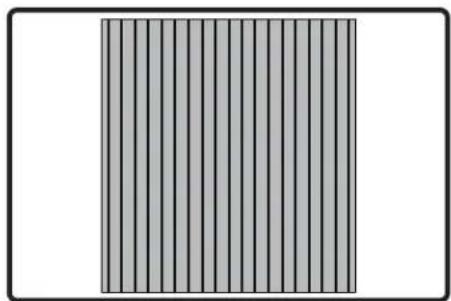

d’ancrage et poussez les extrémités vers le bas. Installation des tapis en silicone et du plateau de tiroir Placez les tapis en silicone supérieur et inférieur ainsi que le plateau transparent à leur emplacement respectif dans les tiroirs du réfrigérateur/congélateur. Grâce à ces tapis, le contenu risque moins de glisser et le nettoyage est plus facile. Les références de rechange pour les tapis en silicone sont: 54290001 (supérieur) et 54290002 (inférieur) et 56130056 pour le plateau transparent. Tapis supérieur en silicone Tapis inférieur en silicone Plateau de tiroir transparent CourtLongPointd'ancrage Court Long Pointd'ancrage CourtLongPointd'ancrage22 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur TIROIRS RÉFRIGÉRATEUR CONGÉLATEURZONE DOUBLEPRESRV™ Fonctionnement de votre appareil Si l’appareil est débranché, perdu de courant ou éteint, vous devez attendre 3 à 5 minutes avant de redémarrer l’appareil. Si vous tentez de redémarrer avant ce délai, l’appareil risque de ne pas démarrer et de ne pas conserver la dernière température réglée. Utilisation du panneau de conguration Les tiroirs du réfrigérateur ont une plage de température de -7ºF à 65ºF. Lock PowerFridgeFreezerPantryFridgeFreezerPantryUp p er ZoneLo w er ZoneLight REMARQUE: Lorsque les boutons sont inactifs, ils sont rétroéclairés en blanc. Lorsqu’ils sont actifs, ils sont rétroéclairés en bleu. REMARQUE: Les boutons de verrouillage, d’alimentation et d’éclairage, ainsi que les modes de température préréglés, sont dotés d’une fonction mémoire. En cas de coupure de courant soudaine, les réglages précédents sont sauvegardés et les tiroirs du réfrigérateur/congélateur reviennent à ces réglages une fois le courant rétabli. Bouton de verrouillage Le bouton de verrouillage bloque le fonctionnement de tous les autres boutons. Pour activer ou désactiver le verrouillage, appuyez sur le bouton pendant 3 secondes. Un compte à rebours de 3 secondes s’ache ensuite sur les deux écrans avant que la température initiale ne clignote (3 -> 2 -> 1 -> température initiale). ► La fonction de verrouillage s’activera automatiquement après 2 minutes d’inactivité. L’écran et le rétroéclairage s’éteindront. Bouton d’alimentation Appuyez sur ce bouton pendant 3 secondes pour allumer ou éteindre votre appareil. Un compte à rebours de 3 secondes s’achera ensuite sur les deux écrans avant que la température initialement réglée ne clignote (3 -> 2 -> 1 -> température initialement réglée). ► Lorsque le réfrigérateur-congélateur est éteint, le rétroéclairage du bouton d’alimentation, de l’écran et du logo Zephyr restent éteints. Toute pression sur un bouton pendant ce laps de temps allume le bouton d’alimentation pendant 5 secondes. Bouton lumineux L’éclairage intérieur s’allume à l’ouverture des tiroirs et s’éteint à leur fermeture. Pour changer de réglage, appuyez sur le bouton d’éclairage: Blanc nuage, Bleu profond et Ambre. Maintenez le bouton enfoncé pendant 3secondes pour allumer ou éteindre l’éclairage. Un compte à rebours de 3secondes s’ache ensuite sur les deux écrans avant que la température de consigne initiale ne clignote (3-2-1-température de consigne initiale).23 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur ZEPHYRONLINE.COM Fonctionnement de votre appareil Bouton d’augmentation de la température (+) Appuyez sur le bouton «Augmenter la température» pour augmenter la température par paliers de 1 degré. Maintenez le bouton enfoncé pour augmenter progressivement la température jusqu’à atteindre la température maximale. Bouton de diminution de la température (-) Appuyez sur le bouton «Diminuer la température» pour diminuer la température par paliers de 1 degré. Maintenez le bouton enfoncé pour diminuer progressivement la température jusqu’à atteindre la température minimale. Bouton ºC/ºF Appuyez sur le bouton ºC/ºF pour convertir la température entre Fahrenheit et Celsius. Modes de température prédénis Appuyez sur ces boutons pour activer la température préréglée. Leur voyant LED s’allume avant la mise en marche. La température par défaut de chaque préréglage peut être ajustée en appuyant sur les boutons Augmenter (+) ou Diminuer (-). Maintenez les boutons Augmenter ou Diminuer pour augmenter ou diminuer la température en continu jusqu’à atteindre la plage de température réglable. Pour revenir à la température par défaut du mode concerné (congélateur, réfrigérateur ou garde-manger), maintenez le bouton enfoncé pendant 3 secondes. Appuyez sur d’autres modes de température préréglés pour activer leur mode respectif, passant progressivement à la température définie. La température par défaut et la plage de température réglable sont indiquées ci-dessous pour chaque mode. Bouton du congélateur Température par défaut: −18°C (0°F) Plage de température réglable: −22°C - −14°C (−7°F - 7°F) ► Pour conserver les aliments surgelés, tels que la crème glacée, les légumes surgelés et les viandes surgelées Bouton du réfrigérateur Température par défaut: 37°F (37°C) Plage de température réglable: 0°C - 7°C (32°F - 45°F) ► Pour conserver les aliments et les boissons périssables. Bouton du garde-manger Température par défaut: 11°C Plage de température réglable: 8°C - 18°C ► Mode polyvalent qui peut être ajusté pour stocker du pain, des céréales, du vin ou des fruits qui ne nécessitent pas de réfrigération traditionnelle comme les pommes, les bananes et les avocats.24 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur TIROIRS RÉFRIGÉRATEUR CONGÉLATEURZONE DOUBLEPRESRV™ Fonctionnement de votre appareil Mode de démonstration Dans ce mode, le compresseur et les ventilateurs ne s’allument pas, mais toutes les autres fonctions restent actives. Pour activer ou désactiver le mode démonstration, maintenez le bouton d’éclairage enfoncé tout en appuyant deux fois sur le bouton de diminution de la température (-) de la zone de température supérieure. Le rétroéclairage de la zone supérieure clignotera, indiquant l’activation réussie. Mode Sabbat Le mode Sabbat désactive les réponses du système aux activités de l’utilisateur et toutes les fonctions externes, y compris l’éclairage, l’écran et les alarmes sonores. L’appareil maintient les températures internes et les points de consigne. Pour activer ou désactiver le mode Sabbat, maintenez le bouton d’éclairage enfoncé tout en appuyant sur le bouton d’augmentation de la température (+) situé à gauche. L’éclairage intérieur et l’écran de commande s’éteignent, à l’exception des boutons d’éclairage et d’augmentation de la température (+), jusqu’à ce que l’utilisateur désactive le mode Sabbat. REMARQUES: Bien que l’écran ne soit pas visible, les réglages de température resteront actifs et préserveront la température interne. Le mode sabbat restera actif jusqu’à sa désactivation par l’utilisateur. Alarme d’ouverture de tiroir Après 3 minutes d’ouverture des tiroirs, une alarme retentit et l’écran clignote avec 00. Le compresseur cesse également de fonctionner.25 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur ZEPHYRONLINE.COM Entretien Bruits normaux Votre refroidisseur de boissons peut émettre des bruits auxquels vous n’êtes pas habitués. La plupart des bruits sont normaux. Les surfaces dures comme les planchers ou les murs peuvent donner l’impression que les bruits sont plus forts qu’ils le sont en réalité. Veuillez trouver ci-dessous une liste de bruits auxquels vous n’êtes peut-être pas habitués ainsi que leur source. ► La circulation de liquide réfrigérant ou d’eau peut produire des cliquetis. ► Les éléments entreposés sur le refroidisseur de boissons peuvent également faire du bruit. ► Le compresseur à haut rendement peut émettre des vibrations ou un son aigu. ► L’écoulement de l’eau entre l’évaporateur et le réservoir peut produire des bruits d’éclaboussure. ► À la fin de chaque cycle, le mouvement du liquide réfrigérant dans votre refroidisseur de boissons peut émettre des gargouillis. ► Il est possible que vous entendiez le ventilateur pousser l’air dans le condensateur. Nettoyage et entretien Le nettoyage périodique et l’entretien adéquat de l’appareil assurent son ecacité, son rendement optimal et sa longévité. Nettoyage de l’intérieur

1. Coupez l’alimentation de l’appareil.

2. Ouvrez les tiroirs et retirez le séparateur, le plateau et les tapis en silicone. Nettoyez le plateau et

les tapis en silicone dans l’évier.

3. Avec un chion propre, essuyez l’intérieur de l’appareil.

4. Réinsérez les séparateurs, le plateau, les tapis en silicone et le contenu.

5. Rebranchez l’alimentation de l’unité.

Nettoyage extérieur Les tiroirs et l’armoire peuvent être nettoyées avec un détergent doux et une solution d’eau tiède comme deux (2) cuillères à soupe de bicarbonate de soude pour un (1) litre d’eau. N’utilisez pas de nettoyants à base de solvants ou abrasifs. Utilisez une éponge douce et rincez à l’eau claire. Essuyez avec une serviette propre et douce pour éviter les taches d’eau. Si le panneau de tiroirs est en acier inoxydable, il peut se décolorer lorsqu’il est exposé au chlore et à l’humidité. Nettoyez l’acier inoxydable avec un chion imbibé d’un détergent doux et d’une solution d’eau tiède.26 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur TIROIRS RÉFRIGÉRATEUR CONGÉLATEURZONE DOUBLEPRESRV™ Entretien Panne d’électricité Most power failures are corrected within a few hours and should not aect the temperature of your appliance if you minimize the number of times the door is opened. If the power is going to be o for a longer period of time, you need to take the proper steps to protect your contents. Déplacer les tiroirs du congélateur de votre réfrigérateur ► Supprimez tous les éléments. ► Tournez le pied réglable à fond (dans le sens des aiguilles d’une montre) vers la base pour éviter tout dommage. ► Fermez les tiroirs avec du ruban adhésif. ► Assurez-vous que l’appareil reste bien en place en position verticale pendant le transport. Protégez également l’extérieur de l’appareil avec une couverture ou un article similaire. Conseils d’économie d’énergie ► Vous devriez installer l’appareil à l’endroit le plus frais de la pièce, loin d’appareils produisant de la chaleur et à l’abri de la lumière directe du soleil. ► Assurez-vous que l’appareil est convenablement aéré. Ne couvrez jamais les évents. ► Ouvrez les tiroirs le moins longtemps possible.27 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur ZEPHYRONLINE.COM Dépannage Problème possible Cause possible Solutions L'appareil ne fonctionne pas. Pas branché. Assurez-vous que l'appareil est branché et que la prise de courant est sous tension. L'appareil est éteint. Allumez l'appareil. Le disjoncteur s'est déclenché ou a un fusible grillé. Remplacez le fusible cassé ou réinitialisez le disjoncteur. Le mode sabbat peut être activé. Consultez la section Fonctionnement de votre appareil et vérifiez si le mode Sabbat est désactivé. L'appareil n'est pas assez froid. Le réglage du contrôle de la température est trop élevé. Réglez la température réglée. L'environnement externe peut nécessiter un paramètre plus élevé. Gardez l'appareil à l'abri du soleil ou d'autres sources de chaleur. Les tiroirs est ouverte trop fréquemment ou pendant de longues périodes. Fermez bien les tiroirs et n'ouvrez pas les tiroirs trop fréquemment ou pendant une longue période. Le joint de tiroirs n'est pas scellé correctement. Assurez-vous que le joint de tiroirs n'est pas desserré. Le mode démonstration peut être activé. Consultez la section Fonctionnement de votre appareil et vérifiez si le mode de démonstration est désactivé. L’unité ne dispose pas d’une ventilation susante. Lisez et suivez les «Exigences de dégagement d'installation» dans la section Instructions d'installation. Le refroidisseur a limité le débit d'air en raison d'un stockage trop important. Espace ouvert dans l'armoire pour permettre la circulation de l'air. L’unité a été récemment installée. Il faudra peut-être quelques heures pour que chaque zone atteigne la température souhaitée. L’unité a été récemment relocalisée. Si l’appareil a été stocké sur le côté, placez-le debout pendant 24 heures avant de le remettre sous tension. S’il a été stocké pendant une longue période, il lui faudra du temps pour atteindre la température souhaitée. Réglage de température prédéfini incorrect. Assurez-vous que la température préréglée est correcte. Le mode garde-manger sera beaucoup plus chaud que le mode congélateur. L’appareil s’allume et s’éteint fréquemment. L’appareil a été récemment branché ou l’alimentation a été récemment rétablie. L’appareil peut prendre jusqu’à 24 heures pour atteindre la température définie. La température ambiante est plus chaude que la normale. Faites fonctionner le réfrigérateur à la température ambiante appropriée. Le joint de tiroirs n'est pas scellé correctement. Assurez-vous que le joint de tiroirs n'est pas desserré. Les tiroirs est ouverte trop fréquemment ou pendant de longues périodes. Fermez bien les tiroirs et n'ouvrez pas les tiroirs trop fréquemment ou pendant une longue période. Les tiroirs n’est pas complètement fermée Assurez-vous que la tiroirs est complètement fermée. La température de l’appareil est incorrecte. Pas assez de temps pour que l’unité se stabilise en température. L'appareil dispose d'une large plage de températures. Le passage d'une température à l'autre ou d'un mode à l'autre, comme Garde-manger ou Congélateur, prendra plus de temps à se stabiliser.28 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur

TIROIRS RÉFRIGÉRATEUR

CONGÉLATEUR ZONE DOUBLE PRESRV™ Dépannage L’appareil s’allume et s’éteint fréquemment. L’unité ne dispose pas d’une ventilation susante. Lisez et suivez les «Exigences de dégagement d'installation» dans la section Instructions d'installation. Le corps de l'appareil est électrifié. L'unité n'est pas correctement mise à la terre. Contactez votre électricien local pour tester votre système de mise à la terre électrique. Du givre se forme dans l’appareil. L’environnement est humide. Bien que l’appareil utilise un système de dégivrage automatique, il peut être nécessaire de procéder au dégivrage manuel dans certaines conditions. Si le givre s’accumule, vous pouvez essayer de régler votre réfrigérateur à une température plus chaude, minimiser le nombre de fois où vous ouvrez les tiroirs, ou débrancher l’appareil pour faire fondre le givre. La température ambiante est trop basse. Les tiroirs est ouverte trop souvent. L’appareil fait trop de bruit. La circulation de liquide réfrigérant peut produire des cliquetis, ce qui est normal. À la fin de chaque cycle, le mouvement du liquide réfrigérant dans votre refroidisseur de boissons peut émettre des gargouillis. À la fin de chaque cycle, il est normal que le mouvement du liquide réfrigérant dans votre refroidisseur de boissons produise des gargouillis. Le compresseur à haut rendement peut émettre des vibrations ou un son aigu. La contraction et l’expansion des parois intérieures peuvent créer des bruits de craquement et d’éclatement. Certains de ces bruits sont normaux. Ils sont causés par l’expansion et la contraction des parois intérieures en raison des changements de température. L’appareil n’est pas nivelé ou est en contact avec un autre électroménager. Assurez-vous que le refroidisseur est de niveau et qu’il n’est pas en contact avec un autre électroménager ou avec un meuble. Les tiroirs ne se ferme pas bien. L’appareil n’est pas de niveau. Assurez-vous que l’appareil se trouve sur une surface nivelée. Le joint d’étanchéité est sale. Nettoyez le joint d’étanchéité de les tiroirs. Les tiroirs ne se ferme pas bien. Le joint d’étanchéité de les tiroirs n’est pas bien installé. Assurez-vous que le joint d’étanchéité de les tiroirs est bien installé. Les étagères ne sont pas à la bonne position. Installez les tablettes adéquatement. L’intérieur de l’appareil est couvert de poussière ou de suie. L’unité est située à proximité d’une cheminée, d’une cheminée, d’une bougie ou d’une autre source d’incendie. Assurez-vous que l’appareil est à une distance adéquate de ces sources d’incendie. Le mode de température préréglé du congélateur ne congèle pas les aliments. Placer plus d’aliments non congelés dans les tiroirs que ce que l’appareil est capable de congeler en peu de temps. La durée de conservation varie en fonction de la quantité d’aliments et du type d’emballage utilisé. Le mode de température préréglé du congélateur ne permet pas de congeler rapidement de grandes quantités d’aliments. Placez environ 2 à 3 livres d’aliments par pied cube de congélateur. Il faut prévoir de l’espace dans le congélateur pour que l’air froid puisse circuler. Les aliments sont trop chauds au moment de les placer à l’intérieur de l’appareil. Laissez les aliments chauds refroidir avant de les emballer et de les congeler. Problème possible Cause possible Solutions29 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur ZEPHYRONLINE.COM Garantie limitée ZEPHYRONLINE.COM Garantie limitée

Garantie limitée de cinq ans sur le compresseur : Pour une période de cinq ans à partir de la date d’achat originale des produits, nous fournirons sans frais les pièces de remplacement du compresseur qui ont cessé de fonction-ner en raison d’un défaut de fabrication, sous réserve des exclusions et limites énumérées ci-dessous. Garantie limitée de deux ans sur les pièces : Pour une période de deux ans à partir de la date d’achat originale des produits, nous fournirons sans frais les produits ou les pièces de remplacement (hormis les ampoules DEL, s’il y a lieu) qui ont cessé de fonctionner en raison d’un défaut de fabrication, sous réserve des exclusions et limites énumérées ci-dessous. Nous pouvons choisir, à notre discrétion exclusive, de réparer ou de remplacer les pièces avant de décider de remplacer les produits. Garantie limitée de deux sur la main-d’œuvre : Pour une période de deux ans à partir de la date d’achat originale des produits, nous fournirons sans frais la main-d’œuvre requise pour procéder à la réparation des produits ou des pièces qui ont cessé de fonctionner en raison d’un défaut de fabrication, sous réserve des exclusions et limites énumérées ci-dessous. Un an après la date d’achat original, vous êtes responsable de tous les frais de main-d’œuvre associés à la présente garantie.Pour obtenir du service en vertu de la garantie limitée : Pour être admissible au service de garantie, vous devez (a) nous aviser à l’adresse (www.zephyronline.com/contact) dans les soixante jours qui suivent la découverte du défaut; (b) nous fournir le numéro de modèle et le numéro de série; (c) décrire la nature de tout défaut du produit ou de la pièce. Au moment de présenter la demande de service de garantie, vous devez fournir une preuve d’achat ainsi qu’une preuve de la date d’achat originale. Si nous déterminons que l’une ou l’autre des exclusions de garantie énumérées ci-dessus s’applique à votre cas ou si vous ne nous fournissez pas les documents nécessaires pour obtenir du service, vous serez responsable de tous les frais associés à l’expédition, au déplacement et à la main-d’œuvre, ainsi que tous les autres frais liés aux services obtenus. La présente garantie ne se prolonge pas et ne recommence pas lors d’une réparation ou d’un remplacement couvert par la garantie. Zephyr Ventilation, LLC (appelé aux présentes « nous ») garantit au premier acheteur (appelé aux présentes « vous ») des produits Zephyr (les « produits ») que ces produits sont exempts de défauts de matériau et de fabrication, comme suit : Exclusions de la garantie : Cette garantie ne couvre que la réparation ou le remplacement, à notre discrétion, des pièces ou produits défectueux. Elle ne couvre aucun autre coût lié aux produits, y compris, sans s’y limiter, ce qui suit : (a) services d’entretien et de réparation normaux requis pour les produits et les pièces non durables, comme des filtres, des ampoules et des fusibles; (b) dommage à un produit ou à une pièce qui a été endommagé lors de l’expédition ou en raison d’un mauvais usage, de négligence, d’un accident, d’une installation fautive ou contraire aux instructions, de travaux d’entretien inadéquats ou d’une réparation inadéquate (autre que par nous); (c) utilisation commerciale ou gouvernementale des produits, utilisation allant à l’encontre de l’usage prévu; (d) usure naturelle du fini ou usure causée par un entretien inadéquat, utilisation de produits nettoyants abrasifs ou corrosifs, de tampons nettoyeurs et de produits à nettoyer les fours; (e) éclats, bosselures ou craquelures causés par une mauvaise utilisation des produits; déplacements à votre domicile pour vous montrer comment utiliser les produits; dommages aux produits causés par un accident, un incendie, une inondation, une catastrophe naturelle; (h) installation personnalisée ou modification ayant une incidence sur l’état de fonctionnement des produits; (i) dommages à des biens personnels ou altération d’aliments en raison de l’utilisation des produits. Si vous vous trouvez à l’extérieur de la région que nous desservons, des coûts supplémentaires pourraient s’appliquer à l’expédition de pièces pour une réparation sous garantie à l’un de nos points de service désignés et au déplacement d’un technicien de service à votre domicile pour réparer, désinstaller ou réinstaller les produits. Un an après la date d’achat original, vous êtes également responsable de tous les frais de main-d’œuvre associés à la présente garantie. Tous les produits doivent être installés par un installateur professionnel qualifié pour pouvoir recevoir des services d’entretien ou de réparation sous garantie. Limites de la garantie : NOTRE OBLIGATION DE RÉPARER OU DE REMPLACER LES PRODUITS, À NOTRE DISCRÉTION, CONSTITUE VOTRE RECOURS UNIQUE ET EXCLUSIF EN VERTU DE LA PRÉSENTE GARANTIE. NOUS NE POURRONS EN AUCUN CAS ÊTRE TENUS RESPONSABLES DE TOUT DOMMAGE INDIRECT, CONSÉCUTIF OU PARTICULIER ATTRIBUABLE OU LIÉ À L’UTILISATION OU AU RENDEMENT DES PRODUITS. LES GARANTIES EXPRESSES DE LA SECTION ANTÉRIEURE SONT EXCLUSIVES ET REMPLACENT TOUTES LES AUTRES GARANTIES EXPRESSES. NOUS REJETONS ET EXCLUONS AUX PRÉSENTES TOUTES LES AUTRES GARANTIES EXPRESSES COUVRANT LES PRODUITS AINSI QUETOUTES LES GARANTIES IMPLICITES EN VERTU DE LA LOI, Y COMPRIS CELLES RELATIVES À LA QUALITÉ MARCHANDE ET À L’ADÉQUATION À UN USAGE PARTICULIER. Dans les états ou provinces ne permettant pas une limite de la durée d’une garantie implicite, ou une exclusion ou limite des dommages indirects ou consécutifs, les limites et exclusions mentionnées ci-dessus ne s’appliquent pas. Dans la mesure où les lois en vigueur interdisent l’exclusion de garanties implicites, la durée de toute garantie implicite pertinente se limite aux mêmes périodes d’un an et de deux ans décrites ci-dessus, si les lois en vigueur le permettent. Toute description orale ou écrite des produits ne sert qu’à identifier les produits et ne peut être considérée comme une garantie expresse. Avant d’utiliser, de mettre en marche ou de permettre l’utilisation des produits, vous devez déterminer la pertinence des produits pour leur usage prévu, et vous devez assumer tous les risques et toutes les responsabilités liés d’une manière ou d’une autre à cette décision. Nous nous réservons le droit d’utiliser des pièces ou produits réparés ou remis en état dont le fonctionnement est équivalent aux pièces originales lorsque nous effectuons un remplacement ou une réparation sous la garantie. Le premier acheteur ne peut transférer cette garantie, qui n’est valide que dans le domicile du consommateur où le produit a été installé à l’origine, aux États-Unis ou au Canada. Cette garantie ne peut être transférée à un revendeur. Veuillez consulter notre site Web pour obtenir de plus amples renseignements sur nos produits à www.zephyronline.com. JUN24.050130 Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur-congélateur TIROIRS RÉFRIGÉRATEUR CONGÉLATEURZONE DOUBLEPRESRV™ Enregistrement du produit zephyronline.com | 2277 Harbor Bay Pkwy. | Alameda, CA 94520 • Il assure la couverture de votre garantie si vousavez besoin de service après-vente.• À des fins d’assurance, il permet de confirmerque vous êtes le propriétaire.• Il vous permet de recevoir des avis concernantdes modifications ou des rappels de produits. N'oubliez pas d'enregistrer votre réfrigérateur Zephyr Presrv™ Félicitations pour votre achat dePresrv ! Veuillez prendre quelques instants pour enregistrer votre nouveau réfrigérateur.

L'enregistrement de votre produit aide à bien des égardsQue diriez-vous d'un avis?Pendant que vous y êtes, laissez un commentaire et dites-nous à quel point vous aimez votre nouveau réfrigérateur.Passer en revueqrs.ly/c7ea9sjRecherchez votre numéro de modèle Presrv dans la barre de navigation supérieureEnregistrerzephyronline.com/registration
