Type de produit	Imprimante multifonction couleur (MFP)
Fonctions principales	Copie, scan, fax, impression, e-Filing
Dimensions (L x P x H)	585 mm x 644 mm x 787 mm (angle tableau de bord à 90°) ; 585 mm x 762 mm x 787 mm (angle à 7°)
Poids	Environ 80 kg (développeur et tambour inclus)
Alimentation	220-240 V ±10%, 8 A (50/60 Hz), puissance max. 1,6 kW
Durée de préchauffage	Environ 27 secondes
Vitesse de première copie (A4, portrait)	Noir et blanc : 4,7 s ; couleur : 6,1 s
Résolution de scan	600 x 600 dpi
Capacité du chargeur automatique de documents	Jusqu'à 100 feuilles (35-80 g/m²)
Capacité papier (cassette standard)	Environ 550 feuilles (80 g/m²)
Capacité papier (bac MF)	Environ 100 feuilles (80 g/m²)
Formats papier supportés (cassette)	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R, COMP, 13"LG, 8.5"SQ, 8K, 16K, 16K-R
Grammage papier (cassette)	60 - 256 g/m²
Grammage papier (bac MF)	52 - 280 g/m²

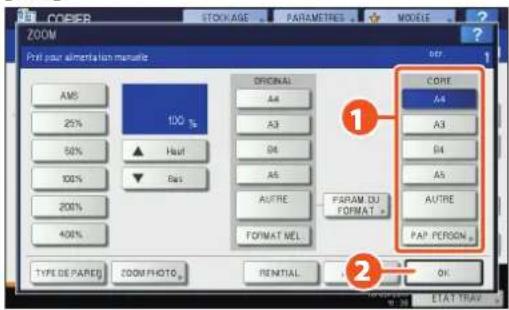

Zoom	25-400 % par incrément de 1 %
Interface	USB 2.0 (Hi-Speed), Ethernet

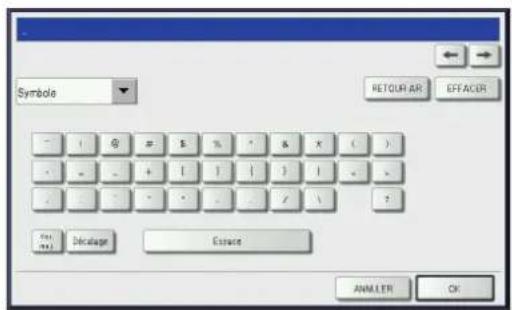

Écran tactile	Oui, avec clavier virtuel
Entretien et nettoyage	Nettoyage de la zone de scan, vitre d'exposition, guides ; nettoyage des chargeurs principaux et têtes d'impression à DEL ; remplacement des cartouches de toner, du bac récupérateur de toner usagé et des réserves d'agrafes
Sécurité	Fonction d'économie d'énergie (mode veille, super veille), interrupteur principal, arrêt automatique
Pièces détachées et réparabilité	Cartouches de toner OKI recommandées, bac récupérateur de toner usagé, réserves d'agrafes, options (magasin grande capacité, finisseur, unité de perforation, etc.)
Informations générales	Marque : OKI ; Modèle : ES9475 MFP ; Catégorie : imprimante ; Notice disponible en PDF, 92 pages

FOIRE AUX QUESTIONS - ES9475 MFP OKI

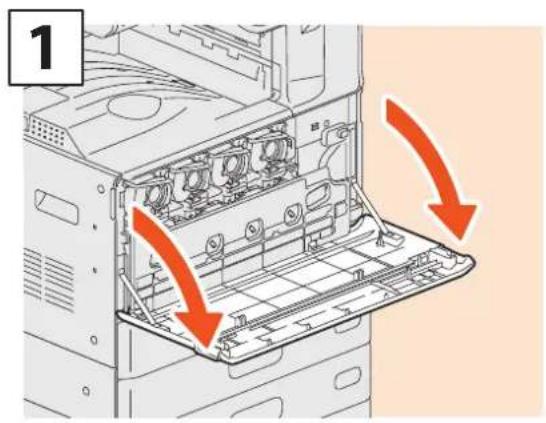

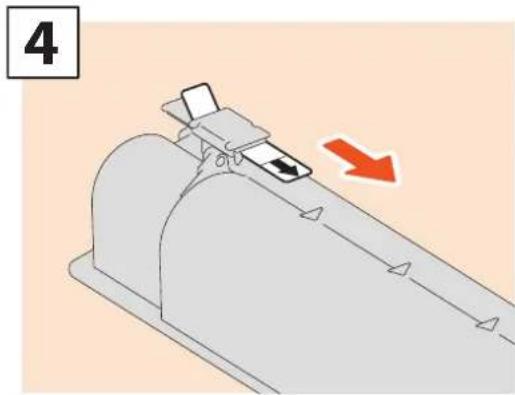

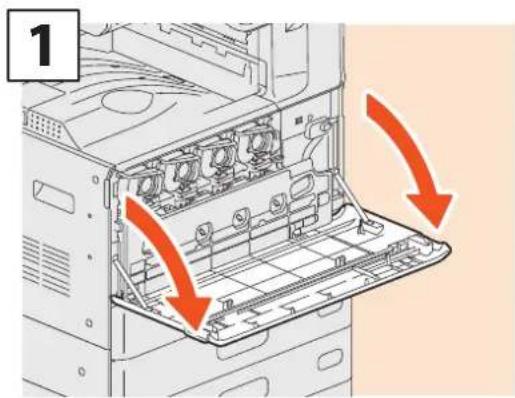

Comment remplacer une cartouche de toner sur l'OKI ES9475 MFP ?

Ouvrez le capot frontal. Retirez la cartouche vide. Agitez la nouvelle cartouche de toner OKI recommandée horizontalement 5 à 6 fois pour détacher le toner. Insérez la nouvelle cartouche le long du guide jusqu'à la butée. Fermez le capot en appuyant sur les deux bords. Le message d'erreur disparaît.

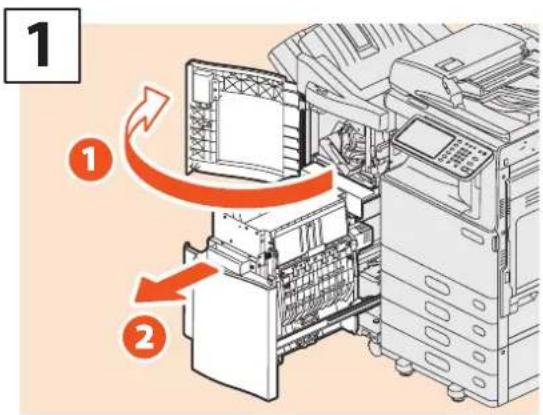

Que faire en cas d'incident papier ?

Consultez l'écran tactile qui indique l'emplacement du bourrage. Ouvrez les capots correspondants (chargeur automatique, bac recto verso, cassette, finisseur). Retirez délicatement le papier coincé en suivant les flèches. Référez-vous au guide Précautions générales (PDF) pour plus de détails.

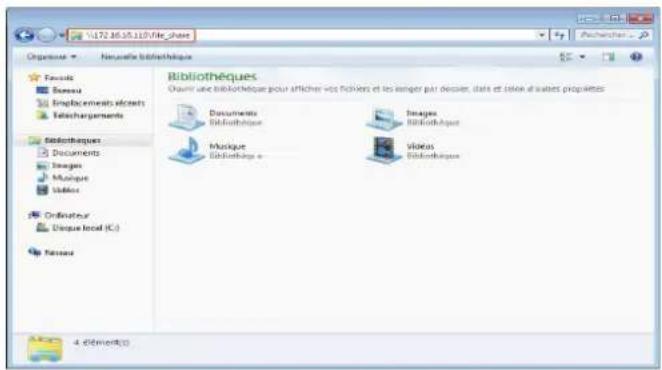

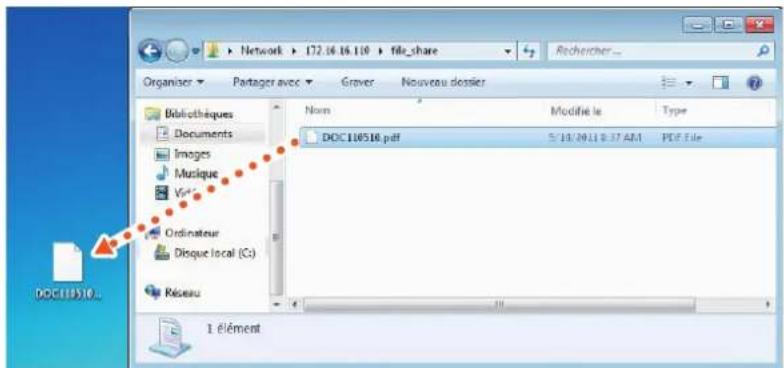

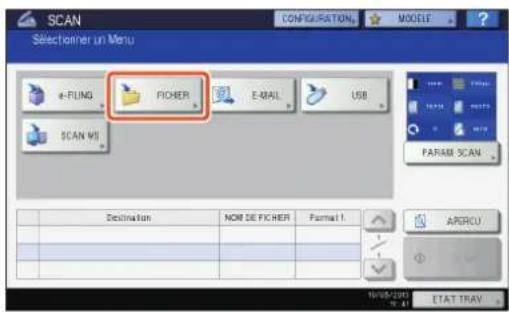

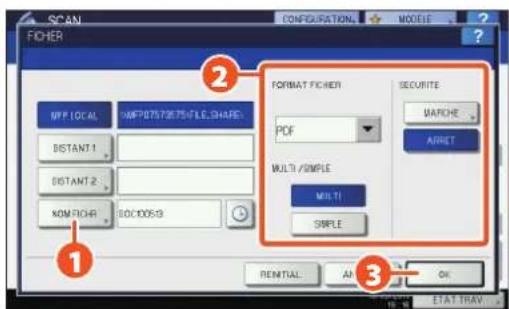

Comment numériser un document vers un dossier partagé ?

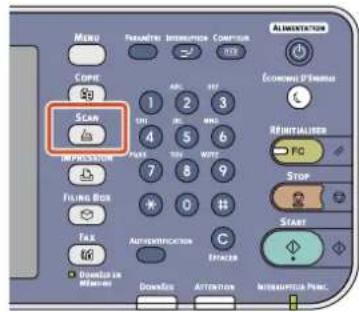

Appuyez sur la touche [SCAN] du tableau de bord. Placez l'original. Sur l'écran tactile, appuyez sur [FICHIER]. Définissez le nom de fichier et le format (PDF, etc.). Sélectionnez le dossier partagé (ex: \IPile_share). Appuyez sur [SCAN] pour lancer la numérisation. Les fichiers sont accessibles depuis un ordinateur via l'Explorateur Windows.

Comment configurer l'impression recto verso ?

Sur l'écran de copie, appuyez sur [RECTO VERSO]. Choisissez le mode souhaité (ex: 1→2 pour copier un original recto en recto verso). Appuyez sur [OK] puis [START]. Pour l'impression depuis un PC, dans le pilote d'impression, onglet [Finition], sélectionnez Recto verso.

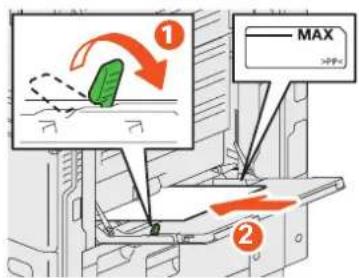

Quels types de papiers sont supportés par le bac MF ?

Le bac MF (alimentation manuelle) accepte des papiers de 52 à 280 g/m², y compris les films OHP, étiquettes, enveloppes, et papiers épais. Les formats vont de 100x148 mm à 320x460 mm (ou jusqu'à 1200 mm de long pour l'impression). Référez-vous au guide pour les limites précises.

Comment remplacer le bac récupérateur de toner usagé ?

Ouvrez le capot frontal. Tirez le bac récupérateur vers vous en poussant le loquet vers le bas. Retirez-le. Insérez un nouveau bac jusqu'à ce que les loquets s'enclenchent. Fermez le capot. Ne jetez jamais le toner usagé au feu ; respectez la législation locale.

Pourquoi le message 'TONER NON RECONNU' s'affiche-t-il ?

Ce message apparaît si vous utilisez une cartouche de toner non recommandée par OKI. Le système ne peut pas détecter la cartouche. Utilisez exclusivement des cartouches OKI d'origine pour bénéficier des fonctions de détection de fin de toner et d'optimisation de la qualité d'image.

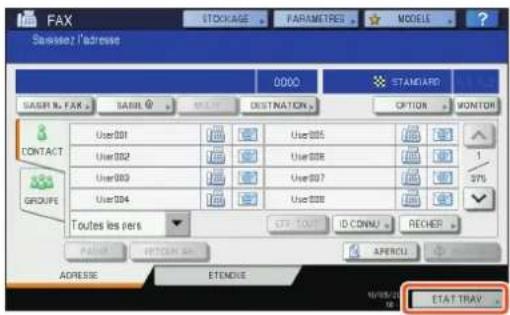

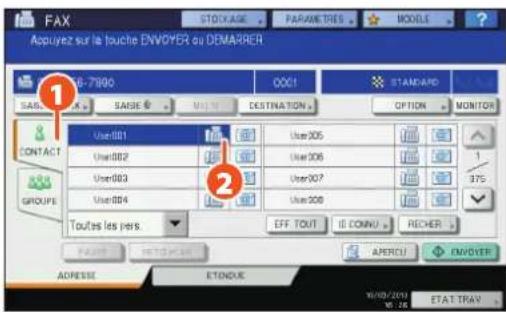

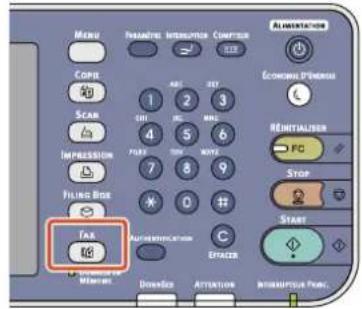

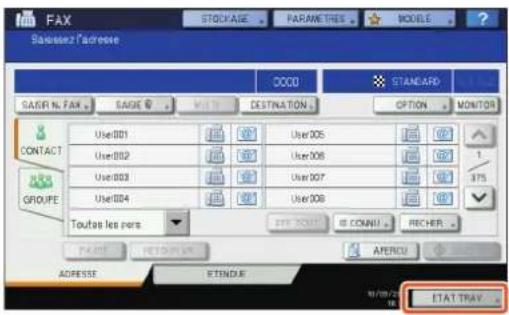

Comment envoyer un fax avec l'ES9475 MFP ?

Appuyez sur [FAX]. Placez les originaux sur le chargeur ou la vitre. Saisissez le numéro de fax via le pavé numérique ou sélectionnez un destinataire depuis le répertoire. Appuyez sur [ENVOYER] ou [START]. Pour des options comme la résolution, appuyez sur [OPTION] avant l'envoi.

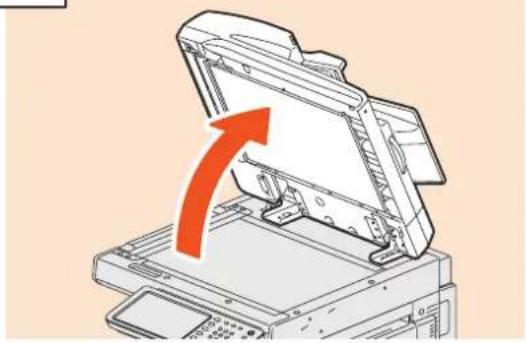

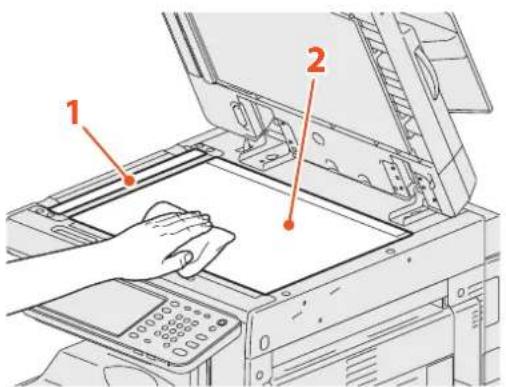

Comment nettoyer la vitre d'exposition et la zone de scan ?

Utilisez un chiffon doux et sec pour essuyer la vitre d'exposition et la zone de scan (surface en verre). Pour les taches tenaces, humidifiez légèrement le chiffon avec de l'eau uniquement. N'utilisez pas d'alcool, de solvants ou de détergents. Nettoyez ces zones une fois par semaine pour une qualité optimale.

Comment accéder aux manuels PDF du système ?

Insérez le Software DVD-ROM fourni dans l'ordinateur. Sous Windows, cliquez sur Run Setup.exe, suivez les instructions pour installer les manuels. Sous Mac, ouvrez le répertoire [Manuals] puis la langue souhaitée. Les manuels incluent : guide de copie, scan, e-Filing, administration, impression, etc.

Questions des utilisateurs sur ES9475 MFP OKI

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Imprimante au format PDF gratuitement ! Retrouvez votre notice ES9475 MFP - OKI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ES9475 MFP de la marque OKI.

MODE D'EMPLOI ES9475 MFP OKI

SYSTÈMES NUMÉRIQUES MULTIFONCTIONS COULEUR

Guide de Prise en main rapide

ES9465 MFP/ES9475 MFP

OKI ES9475 MFP - Guide de Prise en main rapide - 1

Parmi ces manuels, certains sont imprimés, d'autres enregistrés au format PDF sur le Software DVD-ROM.

Lors du processus de copie, les précautions et les opérations élémentaires sont décrites. Veillez à lire "Informations de sécurité" avant d'utiliser le système. Dans les fichiers PDF, les fonctions de copie détaillées et d'autres paramètres sont décrits.

Sélectionnez et consultez celui qui répond le mieux à vos besoins.

Manuels imprimés

OKI STATION NUMOROURS MULTIPROCTIONS COLLUM Information de sécurité ESR465 MFP ESR465 MPF/ESR475 MFP

Information de sécurité

Ces informations de sécurité décrivent les précautions requises avant toute utilisation. Pour une sécurité optimale, veillez à lire cette brochure avant toute utilisation.

Les fichiers PDF sont enregistrés sur le Software DVD-ROM.

OKI ES9475 MFP - Information de sécurité - 1

Ces Installation Safety décrivent les précautions requises avant toute utilisation. Pour une sécurité optimale, veillez à lire cette brochure avant toute utilisation.

OKI GUIDE DE PRISE EN main rapide ESMO3 MPRESATI NFP

Guide de Prise en main rapide (ce manuel)

Le guide de démarrage rapide décrit les préparations, l'utilisation élémentaire et avancée ainsi que la maintenance et le nettoyage régulier du système.

Les fichiers PDF sont en enregistrés sur le Software DVD-ROM.

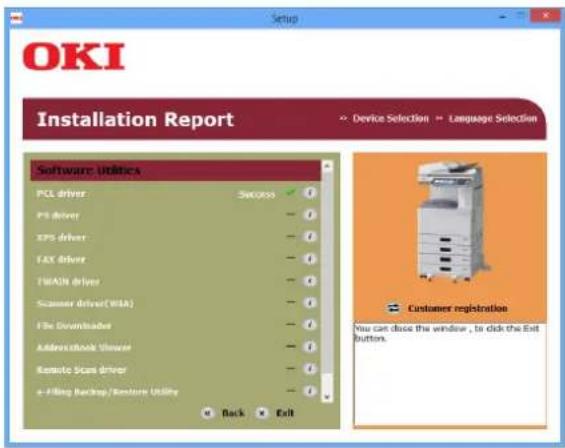

Utilisation du Software DVD-ROM

Pour Manuels (Windows):

Insérez le "Software DVD-ROM" dans l'ordinateur.
Cliquez sur[Run Setup.exe] après la visualisation de [AutoPlay].
Si la boîte de dialogue [Contrôle Compte Utilisateur] est visualisée, cliquez sur [Oui].

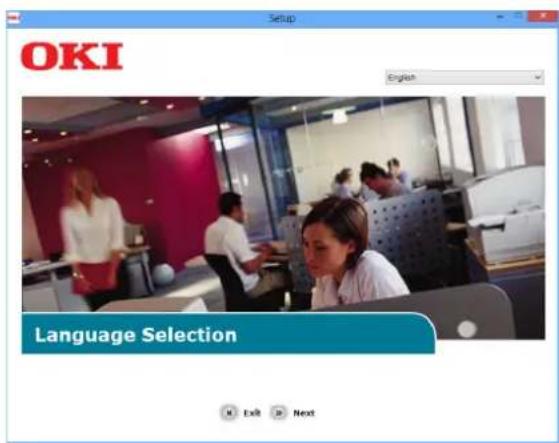

Sélectionnez la langue.
Sélectionnez le périférique de votre appareil et puis cliquez sur [Suivant].

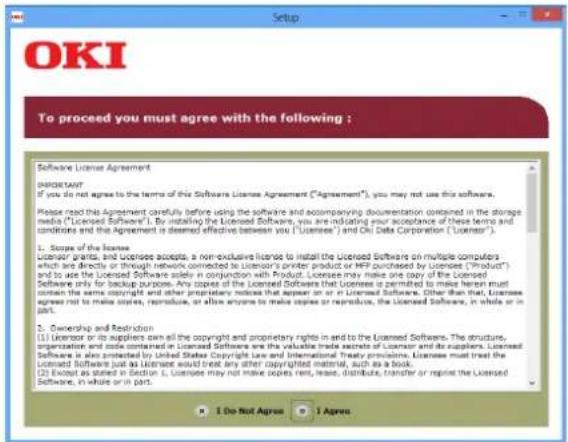

Lisez le contrat de licence et puis cliquez sur [J'accepte].
Lisez la section « Conseil en matière d'environnement à l'attention des utilisateurs » et cliquez sur [Suivant].
Cliquez sur [Online Manuals] et puis sur [User's Manual].
Cliquez sur le bouton du manuel que vous désirez regarder.

Pour Manuels (Macintosh):

Insérez le "Software DVD-ROM" dans l'ordinateur.
Ouvrez le répertoire [Manuals] et ouvrez le répertoire de la langue désirée.
Double-cliquez sur le fichier de l'index.
Cliquez sur le bouton du manuel que vous désirez regarder.

Manuels au format PDF

Guide de la copie

Ce guide décrit les fonctions et paramètres accessibles grâce à la touche [COPIE] du tableau de bord.

Guide du Scan

Ce guide décrit les fonctions et paramètres accessibles via la touche [SCAN] du tableau de bord, ainsi que ceux de la fonction de Fax Internet.

Guide du e-Filing

Ce guide du e-Filing décrit les opérations et les paramètres activés par le biais de la touche [FILING BOX] du tableau de bord et de l'utilitaire Web e-Filing.

L'utilitaire Web e-Filing permet d'utiliser l'e-Filing dans le navigateur de votre ordinateur.

Guide d'administration

Ce guide décrit les fonctions et paramètres accessibles grâce aux touches [PARAMÈTRE] et [COMPTEUR] du tableau de bord.

Guide d'installation des logiciels

Ce guide présente les procédures d'installation des pilotes d'impression et des utilitaires.

Guide de l'Impression

Ce guide explique comment paramétrer les pilotes d'impression requis pour l'impression et décrit les différentes procédures d'impression.

Guide de TopAccess

Ce guide explique comment paramétrer et gérer le système à distance par le biais d'un utilitaire Web, "TopAccess".

Cet utilitaire Web "TopAccess" permet de gérer le système à l'aide du navigateur de votre ordinateur.

Précautions générales

Ce guide décrit la manière d'appréhender les problèmes tels que les incidents papier et la manière de réagir aux messages qui s'affichent sur l'écran tactile.

Guide du Fax

Ce guide décrit les actions du Pilote de fax.

Le pilote de fax en réseau permet de transmettre des documents électroniques (fax ou fax Internet) depuis votre ordinateur.

Guide de gestion en mode Haute sécurité

Ce guide décrit le paramétrage et les conditions d'utilisation du système en mode Haute sécurité.

Manuel utilisateur pour unite Fax GD-1320/GD-1260

Ce manuel d'utilisation décrit comment utiliser le fax fonctions.

Pour exécuter les clients logiciels suivants, reportez-vous à leurs menus Aide respectifs :

AddressBook Viewer•

Utilitaire de sauvegarde/restauration e-Filing•

Pilote TWAIN/Téléchargeur de fichiers•

Manuel utilisateur relatif aux options

Les options suivantes qui sont vendues séparément sont fournies avec les manuels utilisateur correspondants.

Manuel• utilisateur pour module Wi-Fi GN-1060

GP-1070 Manuel utilisateur pour kit d'effacement des • données

KP-2004 Manuel utilisateur pour dispositif d'identification • OKI Card Reader

KP-2005 Manuel utilisateur pour OKI IC Card Reader•

Consultation des manuels au format PDF (Portable Document Format)

Pour afficher et imprimer ces manuels au format PDF, vous devez disposer d'Adobe Reader ou d'Adobe Acrobat Reader sur votre ordinateur. Pour installer l'un ou l'autre de ces logiciels, rendez-vous sur le site Web d'Adobe Systems Incorporated.

Pour lire ce manuel

Symboles utilisés dans ce manuel

Dans ce manuel, certains points importants sont signalés au moyen des symboles ci-dessous. Lisez ce manuel avant d'utiliser le système.

OKI ES9475 MFP - Symboles utilisés dans ce manuel - 1

AVERTISSEMENT

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner le décès, des blessures graves, des dommages importants ou l'incendie du système ou de son environnement.

OKI ES9475 MFP - AVERTISSEMENT - 1

ATTENTION

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut provoquer des blessures mineures ou légères, des dégâts partiels au niveau du système ou du matériel environnant, ou encore des pertes de données.

Remarque

Fournit des informations auxquelles vous devez porter une attention particulière lors de l'utilisation du système.

Lisez la description suivante en fonction de vos besoins.

Astuce

Fournit des informations pratiques sur l'utilisation du système.

OKI ES9475 MFP - Astuce - 1

Pages décrivant les éléments en rapport avec l'action en cours.

Description de l'orientation de l'original/du papier

Le papier ou les originaux au format A4 et B5 / LT peuvent être positionnés selon l'orientation portrait ou paysage. Dans ce manuel, la mention "-R" ajoutée aux noms de formats indique que le papier ou les originaux sont positionnés selon l'orientation paysage.

Exemple : original au format A4 / LT sur la vitre d'exposition

OKI ES9475 MFP - Description de l'orientation de l'original/du papier - 1

Orientation portrait : A4 / LT
Orientation paysage : A4-R / LT-R
Notez que pour les formats A3 et B4 / LD et LG, la mention "-R" n'est jamais ajoutée car ces formats ne peuvent être positionnés que selon l'orientation paysage.

Captures d'écran et procédures de fonctionnement

Les captures d'écran et les procédures de fonctionnement décrites dans ce manuel correspondent à Windows 7. Les informations des captures d'écran sont susceptibles de varier selon l'utilisation de l'équipement (par exemple, selon le statut des options installées, la version du système d'exploitation et les applications).
Les écrans d'illustration utilisés dans ce manuel correspondent à un papier de format A/B. Si vous utilisez du papier de format LT, l'écran ou l'ordre des boutons présenté dans les illustrations peut être différent de celui de votre équipement.

TABLE DES MATIERES

Chapitre 1 PREPARATION

Description des éléments 6

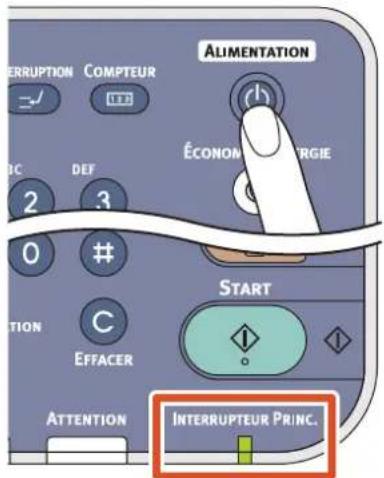

Mise sous tension/hors tension 12

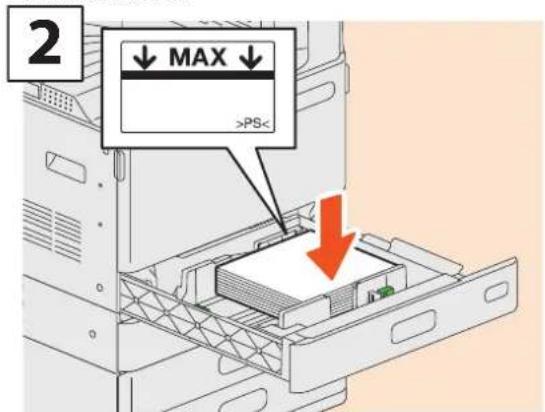

Chargement du papier et des originaux ....15

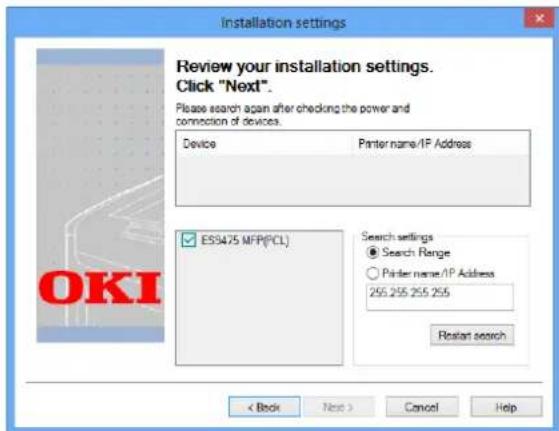

Installation des logiciels clients....17

Chapitre 2 OPERATIONS ELEMENTAIRES

Opérations élémentaires de copie....24

Opérations élémentaires de fax 28

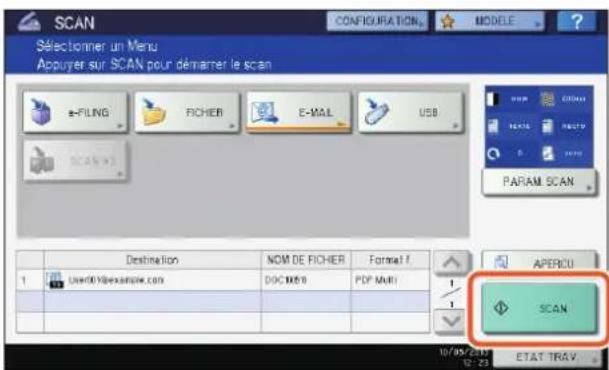

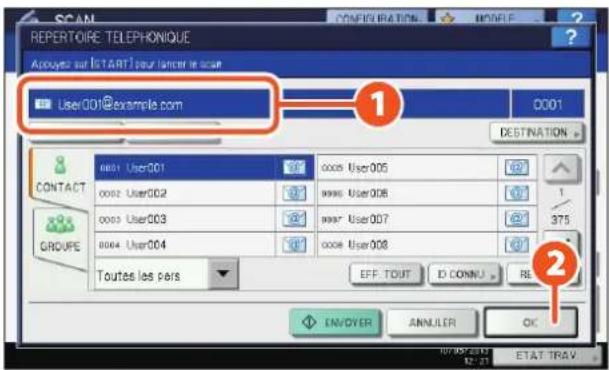

Opérations élémentaires de scan....32

Opérations élémentaires d'enregistrement dans l'e-Filing ....34

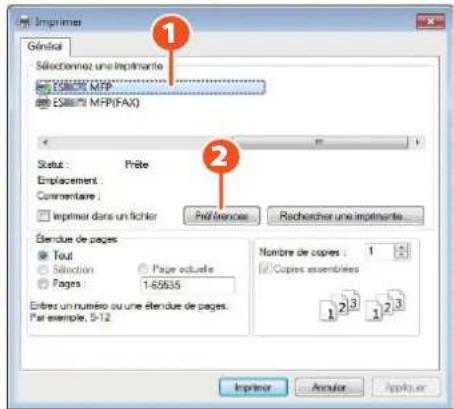

Opérations élémentaires d'impression....36

Utilisation élémentaire de la touche [MENU]....38

Chapitre 3 MAINTENANCE

Remplacement d'une cartouche de toner....40

Remplacement du bac récupérateur de toner usagé ....41

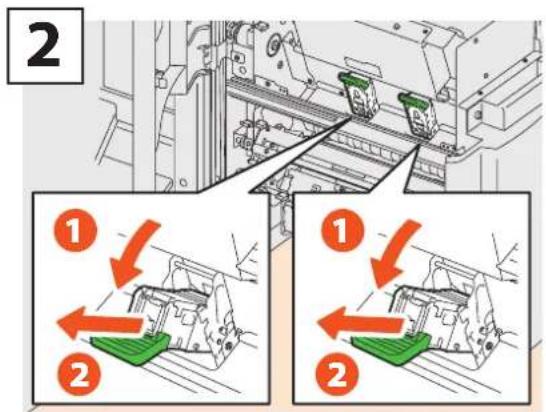

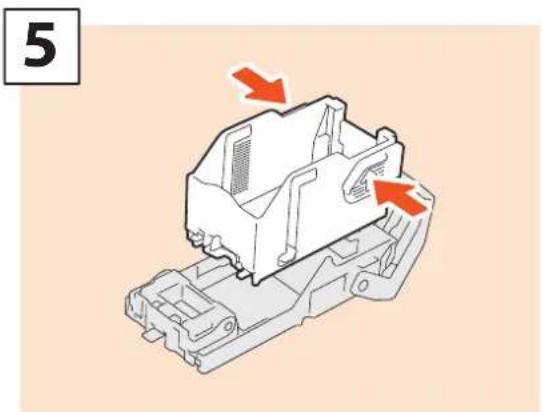

Remplacement de la réserve d'agrafes....42

Nettoyage régulier....47

Chapitre 4 DEPANNAGE

Résolution des problèmes ....50

Chapitre 5 FONCTIONS AVANCEES

Fonctions avancées....54

Chapitre 6 INFORMATIONS SUR LE SYSTEME

Éléments fournis avec le produit ....64

Software DVD-ROM....65

Logiciels clients....66

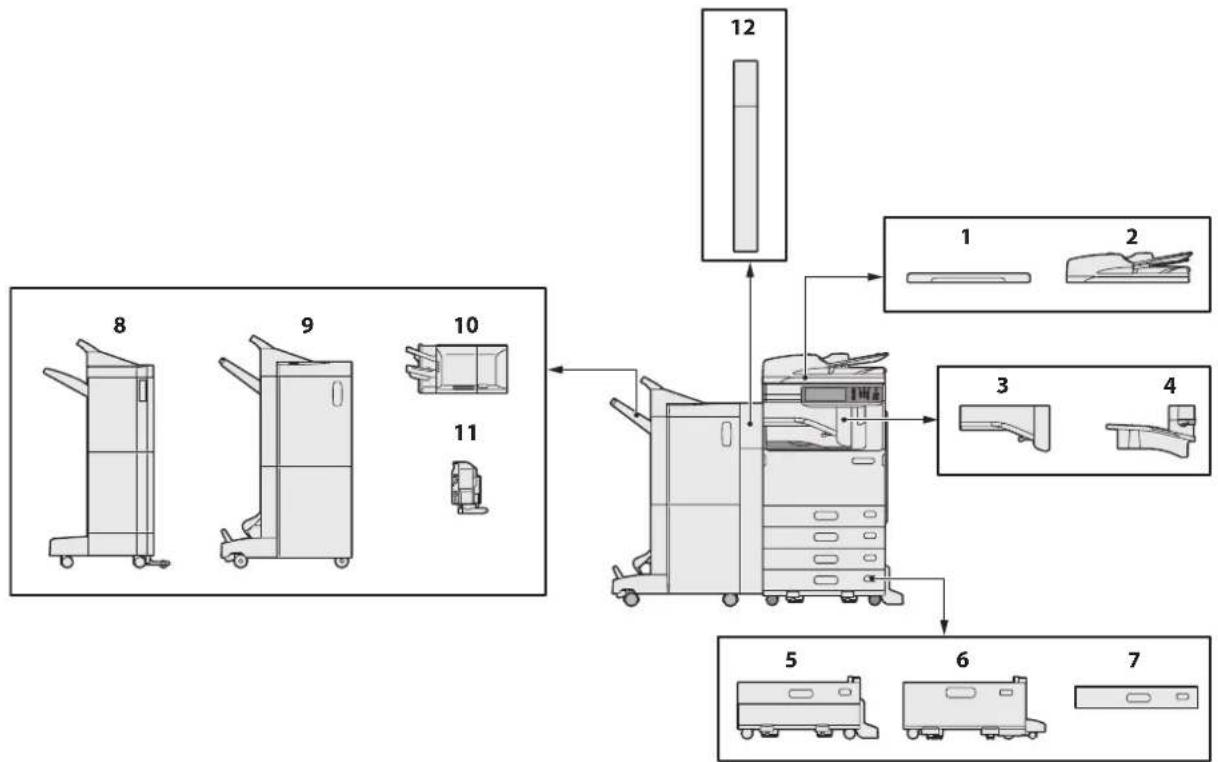

Options 68

Connexion 71

Caractéristiques du système ....74

Caractéristiques des équipements en option 77

INDEX....83

Cartouches de toner recommandées

Afin d'obtenir une impression optimale, il est recommandé d'utiliser exclusivement des cartouches de toner de marque OKI. Si vous utilisez une cartouche de toner recommandée par OKI, vous pouvez vous servir des trois fonctions suivantes que propose ce système :

Fonction de détection des cartouches :

Cette fonction vérifie si la cartouche de toner est correctement installée et elle vous avise si ce n'est pas le cas.

- Fonction de détection de la fin du toner

Cette fonction vous avertit lorsque la cartouche du toner est presque vide. Votre distributeur agréé est lui aussi prévenu automatiquement par le biais de la fonction de maintenance à distance.

- Fonction d'optimisation de la qualité de l'image

Cette fonction contrôle la qualité de l'image en fonction des caractéristiques du toner à utiliser et elle vous permet d'imprimer des images de qualité optimale.

Si vous utilisez une cartouche de toner qui n'est pas recommandée, le système risque de ne pas être capable de détecter son installation. Par conséquent, même si la cartouche de toner est correctement installée, le message d'erreur "TONER NON RECONNU" s'affiche sur l'écran tactile et l'impression peut ne pas s'exécuter. Vous risquez également de ne pas pouvoir utiliser les fonctions d'optimisation de la qualité de l'image et de vérification du toner restant, ni celle de service à distance qui avertit automatiquement votre distributeur agréé.

Si vous utilisez une cartouche de toner qui n'est pas recommandée, cette cartouche n'est pas reconnue par le système. Si cette situation est problématique, contactez votre distributeur. Remarque : les fonctions de détection de fin du toner et d'optimisation de la qualité de l'image ne seront pas accessibles.

Marques

Le nom officiel de Windows XP est Système d'exploitation Microsoft Windows XP.

Le nom officiel de Windows Vista est Système d'exploitation Microsoft Windows Vista.

Le nom officiel de Windows 7 est Système d'exploitation Microsoft Windows 7.

Le nom officiel de Windows 8 est Système d'exploitation Microsoft Windows 8.

- Le nom officiel de Windows Server 2003 est Système d'exploitation Microsoft Windows Server 2003.

- Le nom officiel de Windows Server 2008 est Système d'exploitation Microsoft Windows Server 2008.

- Le nom officiel de Windows Server 2012 est Système d'exploitation Microsoft Windows Server 2012.

- MS, Microsoft, Windows, Windows NT et les autres produits et marques de Microsoft sont des marques de Microsoft Corporation aux Etats-Unis et dans d'autres pays.

- Apple, AppleTalk, Macintosh, Mac, Mac OS, Safari, et TrueType sont des marques d'Apple Inc. aux Etats-Unis et dans d'autres pays.

- Abobe, Acrobat, Reader et PostScript sont des marques de Abobe Systems Incorporated aux Etats-Unis et/ou dans d'autres pays.

- Mozilla, Firefox et le logo Firefox sont des marques de Mozilla Foundation aux Etats-Unis et dans d'autres pays. IBM, AT et AIX sont des marques d'International Business Machines Corporation.

NOVELL, NetWare et NDS sont des marques de Novell, Inc. aux Etats-Unis.

- Les autres noms de produit et de société cités dans ce manuel ou affichés dans ce logiciel peuvent être des marques appartenant à leurs sociétés respectives.

Chapitre 1 PREPARATION

Description des éléments 6

Mise sous tension/hors tension....12

Chargement du papier et des originaux .....15

Installation des logiciels clients ....17

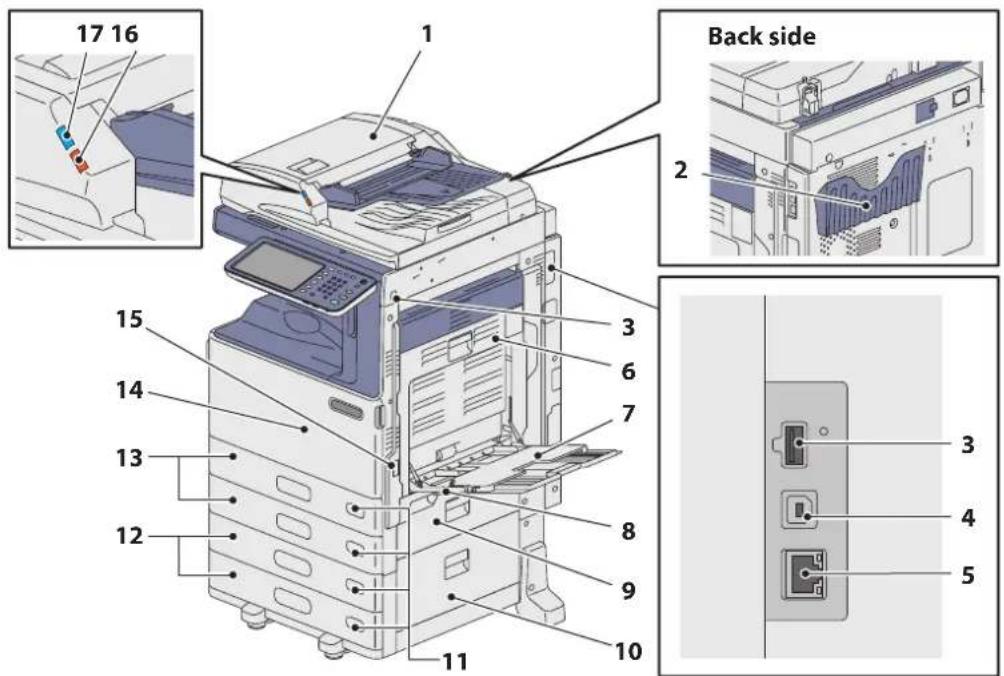

Description des éléments

Cette section décrit les noms et les actions effectuées par le système, le tableau de bord et l'écran tactile.

Face avant/Côté droit

17 16 Back side 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

Chargeur retourneur automatique de documents La pile d'originaux est numérisée feuille par feuille. Les deux faces des originaux peuvent être numérisées. Il est possible de charger jusqu'à 100 feuilles (80 g/m² ou 20 lb. Bond) en une seule fois. Le nombre maximal de feuilles accepté varie suivant la nature des originaux.
Etui du manuel utilisateur (face arrière)

Placez le manuel utilisateur dans cet étui.

Port USB

Ce connecteur permet d'imprimer des fichiers stockés sur un périphérique USB ou d'enregistrer des données numérisées sur ce même type de périphérique. Le câble USB frontal est nécessaire pour utiliser le port USB.

Port USB (4 fiches)

Ce port permet de connecter le système à votre ordinateur à l'aide d'un câble USB du commerce.

Connecteur d'interface réseau

Ce connecteur permet de relier le système à un réseau.

Unité recto verso

Cette unité permet d'effectuer des copies sur les deux faces du papier. Vous pouvez l'ouvrir en cas d'incident papier.

BAC MF

Ce plateau permet d'imprimer sur des types de support spéciaux, tels que les films OHP, etc.

P.27 "Copie à partir du bac MF" dans ce manuel

Levier de maintien du papier

Utilisez ce levier pour placer le papier sur le BAC MF.

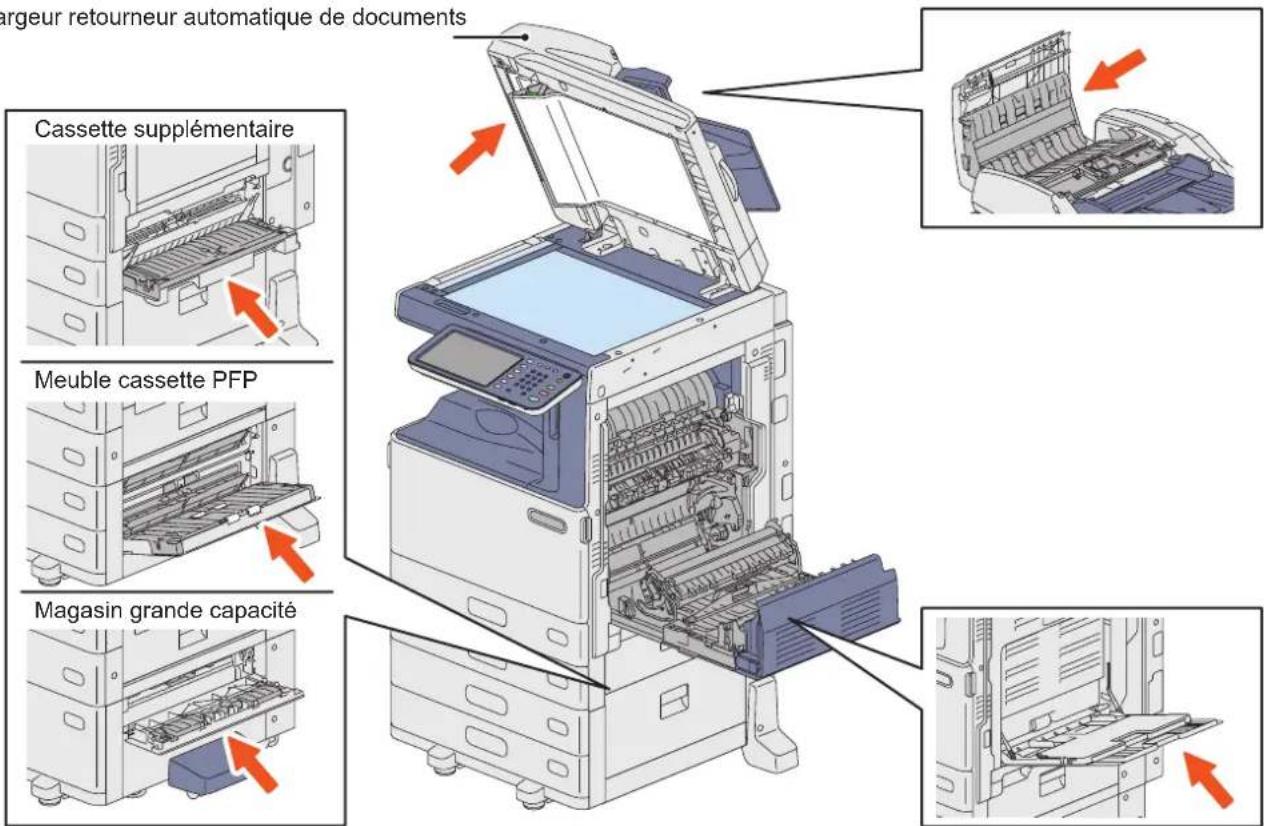

Capot de l'alimentation papier (du système)

Ouvrez ce capot pour dégager le papier dans la zone d'alimentation de la cassette.

Capot de l'alimentation papier

Ouvrez ce capot pour dégager le papier coincé dans le meuble cassette PFP ou le magasin grande capacité.

Indicateur du format de papier

Permet de consulter le format de papier défini dans la cassette.

Meuble cassette PFP et cassette supplémentaire ou magasin grande capacité

Utilisez le meuble cassette PFP pour ajouter une cassette. La cassette supplémentaire peut être installée sur ce périphérique.

Il est possible de charger jusqu'à 550 feuilles (80 g/m² ou 20 lb. Bond) de papier ordinaire en une seule fois.

Il est possible de charger jusqu'à 2 000 feuilles (80 g/m² ou 20 lb. Bond) de papier normal dans le magasin grande capacité.

Cassette

Elle peut contenir jusqu'à 250 feuilles de papier ordinaire. P.15 "Chargement du papier" dans ce manuel

Capot frontal

Ouvrez ce capot pour remplacer la cartouche de toner et nettoyer le chargeur.

15. Interrupteur d'alimentation électrique principal

Cet interrupteur permet de mettre le système sous tension ou hors tension.

P.12 "Mise sous tension/hors tension" de ce manuel

16. Voyant d'ATTENTION

Le voyant orange s'allume lorsqu'un incident papier se produit dans le chargeur retourneur automatique de documents.

Côté gauche / interne

1 2 3 4 5 Yellow M agentaCyanBlack 6 7 8

17. Voyant de document

Ce voyant bleu s'allume lorsque les originaux sont placés sur le plateau d'alimentation des originaux. Il clignote également lorsque les originaux sont en cours de numérisation.

1. Cache-exposition

Permet de caler l'original contre la fenêtre d'exposition pour le numériser.

P.47 "Nettoyage régulier" dans ce manuel

2. Vitre d'exposition

Cette vitre permet de copier des originaux en trois dimensions, des originaux de type livre, des types de papier spéciaux tels que les transparents ou le papier calque, ainsi que des feuilles de papier ordinaire.

3. Ecran tactile

Cet élément permet de paramétrer et d'utiliser diverses fonctions telles que la copie, le scan et le fax. Il affiche également des messages, notamment lors d'épuisement du papier ou en cas d'incidents papier.

[1] P.10 "Ecran tactile" de ce manuel

4. Tableau de bord

Cet écran permet de paramétrer et d'utiliser diverses fonctions telles que la copie et le fax.

P.8 "Tableau de bord" de ce manuel

5. Cartouche de toner

Lorsque le toner vient à manquer, le message s'affiche sur le tableau de bord. Suivez la procédure ci-dessous pour remplacer la cartouche.

[1] P.40 "Remplacement de la cartouche de toner" de ce manuel

6. Bac récupérateur de toner usagé

Lorsque le message vous invitant à retirer le toner usagé apparaît sur l'écran tactile, remplacez le bac récupérateur de toner usagé en suivant les procédures ci-dessous.

[1] P.41 "Remplacement du bac récupérateur du toner usagé" dans ce manuel

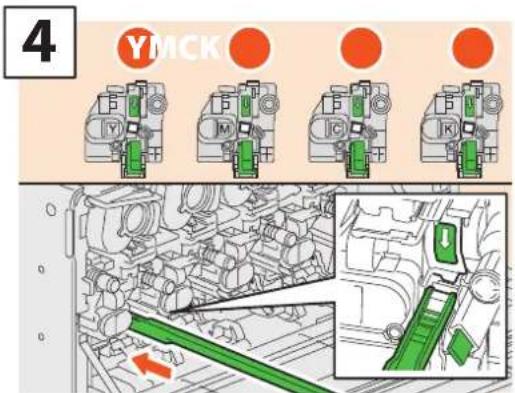

7. Dispositif de nettoyage des chargeurs principaux

En cas de déséquilibre entre le papier imprimé et le papier copié, nettoyez les chargeurs principaux à l'aide de la procédure ci-dessous.

P.48 "Nettoyage des chargeurs principaux et des têtes d'impression à DEL" dans ce manuel

8. Dispositif de nettoyage des de la tête d'impression à DEL

En cas de déséquilibre entre le papier imprimé et le papier copié, nettoyez les têtes d'impression à DEL à l'aide de la procédure ci-dessous.

P.48 "Nettoyage des chargeurs principaux et des têtes d'impression à DEL" dans ce manuel

9. Empileuse

Le papier imprimé sort dans ce bac.

10. Butoir de sortie du papier

Cet élément permet d'empêcher le papier imprimé de tomber. Utilisez-le lorsque vous effectuez des copies ou des impressions sur du papier grand format (par exemple, A3 ou B4/LD ou LG).

11. Zone de scan

Les données des originaux issus du chargeur retourneur automatique de documents sont numérisées ici.

P.47 "Nettoyage régulier" dans ce manuel

12. Repère

Utilisez ce repère pour vérifier le format d'un original placé sur la vitre d'exposition.

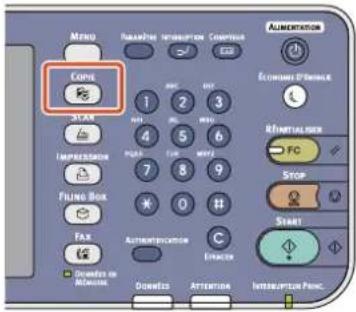

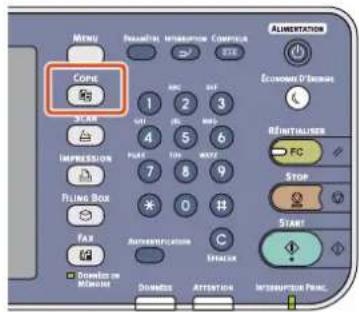

Tableau de bord

Pour effectuer diverses opérations et régler les différents paramètres directement depuis le système, utilisez les touches du tableau de bord.

1 2 3 4 5 6 7 MENU PARAMETER INTRODUCTION COMPUTER COME OUTPUT ECONOMÉ D'ÉTINUE 8 9 REINITIALISER FC STOP 10 11 START 12 22 212019 141513161817 DONNÉS EN MÉMOUX DONNÉS ATTENTION AUTENITIFICATION EXACER INTERRUPTEUR PRINC.

1. Touche [SCAN]

Utilisez cette touche pour accéder à la fonction de scan.

2. Touche [COPIE]

Appuyez sur cette touche pour accéder à la fonction de copie.

Appuyez sur cette touche pour afficher les modèles fréquemment utilisés.

4. Touche [PARAMÈTRE]

Appuyez sur cette touche pour paramétrer le format ou le type des supports à charger dans les cassettes, pour enregistrer des paramètres de copie, de scan et de fax ou pour modifier des paramètres par défaut.

Guide d'administration MFP (PDF) : "chapitre 1 : PARAMETRES (UTILISATEUR)"

Guide d'administration MFP (PDF) : "chapitre 2 : PARAMETRES (ADMIN)"

5. Touche [INTERRUPTION]

Appuyez sur cette touche pour interrompre momentanément un travail d'impression et lancer un travail de copie. Appuyez de nouveau sur cette touche pour poursuivre le travail interrompu.

6. Touche [COMPTEUR]

Appuyez sur cette touche pour afficher les compteurs.

Guide d'administration MFP (PDF) : "chapitre 3 : GESTION DES COMPTEURS (MENU COMPTEUR)"

7. Touche [ÉCONOMIE D'ÉNERGIE]

Appuyez sur cette touche pour faire entrer le système en mode d'économie d'énergie.

8. Touche [ALIMENTATION]

Cet interrupteur permet de mettre le système sous tension ou hors tension (arrêt).

9. Pavé numérique

Utilisez ces touches pour la saisie des chiffres, notamment pour spécifier le nombre de copies, des numéros de téléphone ou des mots de passe.

10. Touche [RÉINITIALISER]

Appuyez sur cette touche pour annuler toutes les fonctions sélectionnées et rétablir les paramètres par défaut. Le voyant de cette touche (orange) clignote si une opération de copie, scan, fax, etc. est exécutée à la suite d'un changement des paramètres par défaut sur le tableau de bord.

11. Touche [STOP]

Appuyez sur cette touche pour arrêter une opération de scan ou de copie en cours.

12. Touche [START]

Appuyez sur cette touche pour lancer les opérations de copie, de scan et de fax.

13. Voyant INTERRUPTEUR PRINC.

Ce voyant vert s'allume lorsque l'interrupteur principal est en position marche.

14. Touche [EFFACER]

Appuyez sur cette touche pour corriger les erreurs de saisie des chiffres, par exemple le nombre de copies.

15. Tableau de bord:voyant d'ATTENTION

Ce voyant orange s'allume lorsqu'une erreur se produit et que des actions sont requises.

16. Voyant DONNÉES

Ce voyant bleu signale la réception de données telles que les données d'impression, par exemple.

17. Touche [AUTHENTIFICATION]

Appuyez sur cette touche lorsqu'un code départemental ou des informations d'identification utilisateur ont été définis. Si vous appuyez sur cette touche après la copie, etc., l'utilisateur suivant devra saisir le code départemental ou des informations d'identification.

P.71 "Connexion" dans ce manuel

18. Voyant DONNÉES EN MÉMOIRE

Ce voyant vert signale l'état de la réception de données de fax et celui des communications par fax. Le système est opérationnel même si ces voyants sont allumés.

19. Touche [FAX]

Appuyez sur cette touche pour utiliser les fonctions de fax et de fax Internet.

20. Touche [FILING BOX]

Appuyez sur cette touche pour accéder aux données image sauvegardées.

21. Touche [IMPRESSION]

Appuyez sur cette touche pour accéder aux fonctions d'impression du système (l'impression privée, par exemple).

22. Ecran tactile

Utilisez cet écran pour paramétrer les fonctions de copie, de scan et de fax. Il affiche également des messages, notamment lors d'épuisement du papier ou en cas d'incidents papier.

Réglage de l'angle du tableau de bord

Il est possible d'incliner le tableau de bord de 7 à 90 degrés par rapport à la position horizontale.

OKI ES9475 MFP - Réglage de l'angle du tableau de bord - 1

Veillez à ne pas vous coincer les doigts entre le système et le tableau de bord lorsque vous modifiez l'angle de ce dernier. Vous risqueriez de vous blesser.

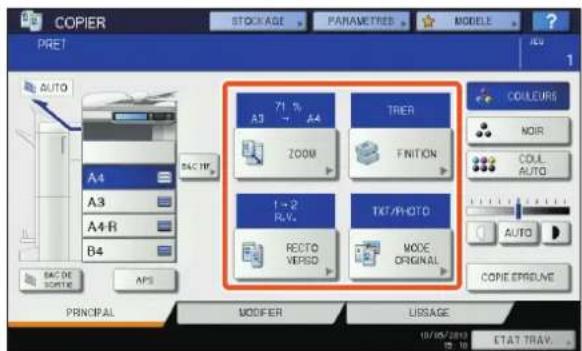

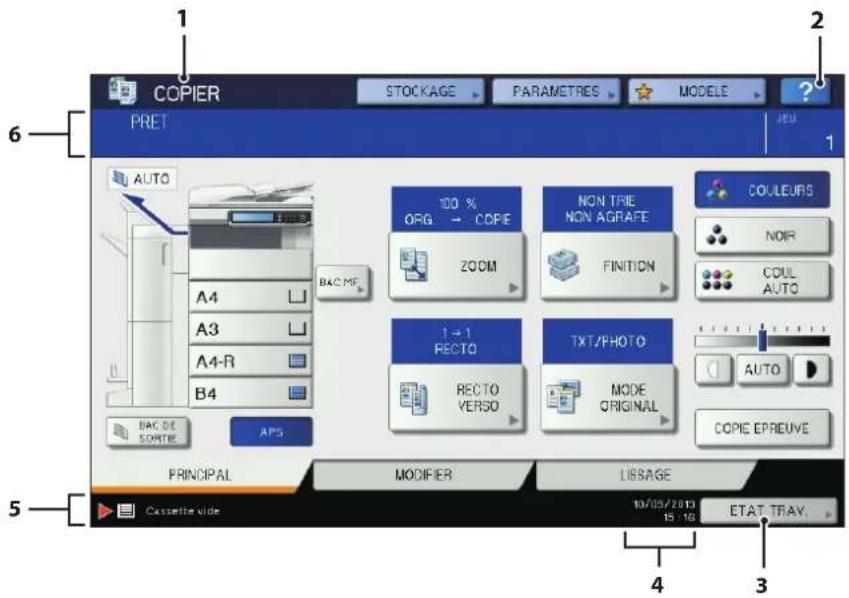

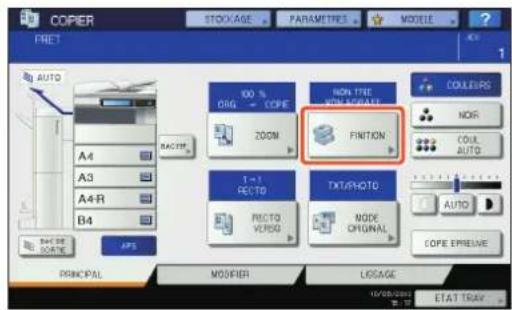

Ecran tactile

Lors de la mise sous tension du système, le menu principal des fonctions de copie apparaît sur l'écran tactile. Des messages et illustrations s'affichent également sur cet écran, indiquant l'état du copieur. Il est possible de spécifier l'affichage d'un autre menu lors de sa mise sous tension du système, par exemple, le menu de la fonction de fax. Contactez votre technicien ou votre distributeur pour plus d'informations.

COPIER STOCKAGE PARAMETRES MODELE PRET 1 2 6 AUTO A4 A3 A4-R B4 BAC DE SORTIE APS BAC MF 100 % ORG. → COPIE ZOOM NON TRIE NON AGRAFE FINITION 1→1 RECTO RECTO VERSO TXT/PHOTO MODE ORIGINAL COULEURS NOIR COUL AUTO AUTO COPIC EPREUVE PRINCIPAL MODIFIER LIBSAGE Cassette vide 10/05/2013 15:16 4 3

1. Affichage des fonctions

Affiche le nom de la fonction en cours d'utilisation (copie ou fax, par exemple).

2. Touche [?] (aide)

Permet d'afficher l'explication de chaque fonction ou les touches de l'écran tactile.

P.51 "Utilisation des fonctions de l'aide" de ce manuel

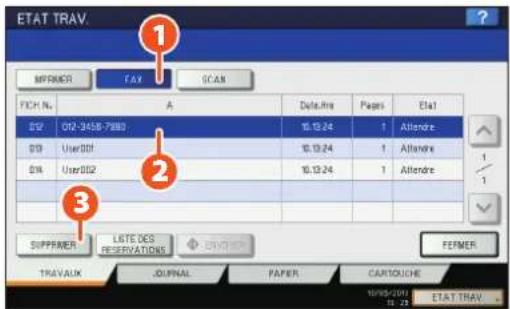

3. Touche [ETAT TRAV.]

Cette touche indique l'état de traitement de la copie, du fax, du scan ou des travaux d'impression, et elle vous permet de voir l'historique des performances.

4. Date et heure

La date et l'heure actuelles sont affichées.

5. Ecran tactile:zone d'affichage des alertes

Cette zone affiche les messages d'alerte, par exemple pour indiquer que les cartouches de toner doivent être remplacées.

6. Zone d'affichage des messages

La description de chaque opération ou l'état actuel sont affichés sous forme de messages.

Le message s'affiche

Les informations suivantes apparaissent sur l'écran tactile :

Etat du système•

Instructions du mode de fonctionnement•

Messages d'avertissement•

Zooms•

Nombre de jeux de copie•

Format papier et quantité de papier restante dans une cassette sélectionnée.

Date et heure.

Touches tactiles

Une légère pression sur ces touches permet de définir diverses fonctions.

Réglage du contraste de l'écran tactile

Le contraste de l'écran tactile peut être réglé dans le menu PARAMÈTRE, accessible par le biais de la touche [PARAMÈTRE] du tableau de bord.

Guide d'administration MFP (PDF) : "chapitre 1 : PARAMETRES (ADMIN)" - "Configuration des fonctions générales"

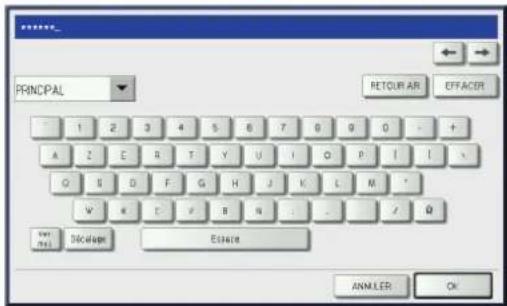

Clavier tactile

Le menu suivant s'affiche lorsque la saisie d'une lettre est obligatoire pour la numérisation ou l'e-Filing, etc.

Utilisez les touches sur l'écran tactile pour la saisie des lettres.

A la fin de votre saisie, appuyez sur [OK]. Le menu est modifié.

$PRINCIPAL RETURN AR EFFACER 1 2 3 4 5 6 7 8 9 0 - + A Z E R T Y U I O P I I \ O S D F G H J K L M * K X S V B N . . . / & Var Discharge Enforce ANNUER OK$

OKI ES9475 MFP - Clavier tactile - 2

Explication de certaines touches :

[PRINCIPAL] : Appuyez sur cette touche pour accéder aux touches du menu principal.

[Symbole]: Appuyez sur cette touche pour accéder aux touches des symboles.

[AUTRE]: Appuyez sur cette touche pour accéder aux caractères spéciaux.

[Ver. maj.] : Appuyez sur cette touche pour basculer entre les modes de saisie en majuscules et minuscules.

[Décalage] : Appuyez sur cette touche pour saisir des lettres en majuscules.

[Espace] : Appuyez sur cette touche pour insérer un espace.

OKI ES9475 MFP - Clavier tactile - 3

OKI ES9475 MFP - Clavier tactile - 4

puyez sur ces flèches pour déplacer le curseur.

[RETOUR AR] : Appuyez sur cette touche pour supprimer la lettre placée avant le curseur.

[EFFACER] : Appuyez sur cette touche pour supprimer toutes les lettres saisies.

[ANNULER] : Appuyez sur cette touche pour annuler la saisie des lettres.

[OK] : Appuyez sur cette touche pour valider toutes les lettres saisies.

Mise sous tension/hors tension

Cette section décrit comment mettre le système sous tension/hors tension et comment utiliser le mode économie d'énergie. La procédure de mise sous tension du système varie selon que le voyant INTERRUPTEUR PRINC. (vert) du tableau de bord est allumé ou non.

mise sous tension

Lorsque le voyant INTERRUPTEUR PRINC. (vert) du tableau de bord ne s'allume pas :

START OFFACER ATTENTION INTERRUPTEUR PRINC.

OKI ES9475 MFP - mise sous tension - 2

Mettez le système sous tension.

Lorsque le voyant INTERRUPTEUR PRINC. (vert) du tableau de bord s'allume :

ALIMENTATION INTERRUPTEUR PRINC. ÉCONOMÉRIGIE START OFFACER ATTENTION 2 3 0 # C EFFECTURE COMPTEUR INTERRUPTION

Appuyez sur la touche [ALIMENTATION].

Le préchauffage du système se met en route et le message • "Attendez, préchauffage" apparaît pendant la durée du processus. La durée de ce processus peut varier selon l'état du système et les conditions.

La fonction de démarrage automatique de la copie est • disponible pendant le préchauffage du copieur. Pour plus d'informations, reportez-vous au guide suivant :

Guide de la copie (PDF) : "chapitre 2 : COMMENT REALISER DES COPIES" - "Réaliser des copies"

Le système est prêt pour la copie au bout de 27 secondes environ et il affiche le message "PRET".

Pour mettre le système hors tension, veillez à utiliser la touche [ALIMENTATION] du tableau de bord. N'arrêtez pas le système à l'aide de l'interrupteur d'alimentation électrique principal. Pour plus d'informations, reportez-vous à la section suivante :

P.13 "Mise hors tension du système (Arrêt)" dans ce manuel

Lorsque le message "DONNEES EFFACEES" apparaît

Ce message apparaît lorsque le kit d'effacement des données est installé. Il s'affiche à la mise sous tension du système et après son utilisation. Ce message ne vous empêche pas d'utiliser le système.

Astuce

Lorsque le système est contrôlé par la fonction de gestion des utilisateurs ou par code départementaux, saisissez d'abord le code départemental ou les informations d'identification. Pour plus d'informations, reportez-vous à la section suivante :

P.71 "Connexion" dans ce manuel

Mise hors tension (arrêt)

Pour mettre le système hors tension, veillez à suivre la procédure ci-dessous. et vérifiez les trois points ci-après.

La liste de travaux d'impression doit être vide.

Aucun des voyants DONNÉES (bleu) ou DONNÉES EN MÉMOIRE/LINE (vert) ne doivent clignoter.

Si le système est mis hors tension alors que l'un de ces voyants clignote, les travaux en cours, par exemple la réception d'un fax, seront annulés.

Aucun ordinateur ne doit accéder au système via le réseau, par exemple via TopAccess.

Lorsque le système n'est pas utilisé pour une longue période :

Remarques

Lorsque le bouton [ÉCONOMIE D'ÉNERGIE] (vert) du tableau de bord s'allume ou clignote, ou que l'écran tactile est encore allumé, n'appuyez pas sur l'interrupteur d'alimentation électrique principal pour arrêter le système. Cela pourrait entraîner la perte des données stockées ou endommager le disque dur.
Si un travail est en cours de traitement lors de l'activation de la touche [ALIMENTATION] du tableau de bord, le message "Le job en cours de traitement sera supprimé. Souhaitez-vous arrêter le système ?" apparaît.

ALIMENTATION CRUPTION COMPTEUR 1:2:3 C DEF 2 3 ÉCONOMINE ÉGIOUE

Appuyez sur la touche [ALIMENTATION] jusqu'à ce que vous entendiez un "signal sonore".

"Arrêt en cours." s'affiche quelques instant, puis l'alimentation est interrompue.

OKI ES9475 MFP - Remarques - 2

Appuyez sur le bouton [ALIMENTATION] du tableau de bord pour arrêter le système. Vérifiez que le bouton [ÉCONOMIE D'ÉNERGIE] (vert) cesse de clignoter et est éteint, et que l'écran tactile est également éteint. Mettez alors le système hors tension à l'aide de l'interrupteur d'alimentation électrique principal.

Le voyant INTERRUPTEUR PRINC. (vert) s'éteint une fois l'interrupteur d'alimentation électrique principal en position arrêt.

Economie d'énergie lorsque le système n'est pas utilisé – modes d'économie d'énergie –

Ce système prend en charge trois modes d'économie d'énergie : le mode d'économie d'énergie automatique, le mode veille et le mode super veille. Le tableau ci-dessous présente les procédures permettant de changer de mode manuellement et les conditions dans lesquelles le système entre dans un mode ou en sort.

Modes d'économie d'énergie	Procédure de changement de mode	Conditions d'entrée dans le mode	Etat du système	Conditions de récupération du mode
Mode d'économie d'énergie automatique	Lorsqu'un délai spécifié *1 est atteint depuis la dernière utilisation du système.	—	“Eco énergie - Appuyez sur la touche DEMARRER.” apparaît sur l'écran tactile.	Lorsqu'un bouton du tableau de bord *2 est actionné ou lorsque les données d'impression ou de fax sont reçues.
Mode veille/ hors tension	Lorsque la touche [ÉCONOMIE D'ÉNERGIE]3 est actionnée ou qu'un délai 4 est dépassé depuis la dernière utilisation du système.	Lorsqu'une option particulière 5 est installée ou qu'un protocole particulier 6 est activé.	L'affichage de l'écran tactile disparaît et le bouton [ÉCONOMIE D'ÉNERGIE] s'allume en vert.	Identique au mode d'économie d'énergie automatique.
Mode super veille	Lorsque la touche [ÉCONOMIE D'ÉNERGIE]3 est actionnée ou qu'un délai 4*7 est dépassé depuis la dernière utilisation du système.	Lorsqu'une option particulière 5 est installée, mais également qu'un protocole particulier 6 est désactivé.	Seul le voyant INTERRUPTEUR PRINC. (vert) s'allume.	Lorsque la touche [ALIMENTATIONR] a été enfoncée, lors de la réception de données d'impression ou de fax via un réseau local câblé ou lorsque l'heure définie pour l'impression programmée est arrivée.

*1 La valeur par défaut définie en usine est d'une minute.
*2 N'importe quelle touche [START], [ÉCONOMIE D'ÉNERGIE], [COPIE], [FILING BOX], [SCAN], [IMPRESSION] et [FAX].
*3 Appuyez sur la touche [ÉCONOMIE D'ÉNERGIE] du tableau de bord.
*4 La valeur par défaut définie en usine est 1 minute (la valeur par défaut définie en usine pour la version européenne est 10 minutes).
*5 Module Wi-Fi et/ou OKI IC Card Reader
*6 N'importe quel protocole IPX, AppleTalk ou autre. Lorsque la fonction IPsec est activée ou que la vitesse Ethernet est définie sur [AUTO (-1000 Mio)] ou [1000 BASE PLEIN], le système passe en mode veille. Pour plus d'informations, reportez-vous au guide suivant : Guide de TopAccess (PDF) : "chapitre 8 : page de l'onglet [Administration]" - "Liste d'éléments [Configuration]"
*7 Selon l'environnement réseau de l'utilisateur, le délai d'activation du mode super veille peut prendre plus de 10 minutes, même s'il a été paramétré à 10 minutes ou moins.

Remarque

Version européenne

Pour modifier les paramètres par défaut susmentionnés, contactez votre distributeur.

Pour modifier le délai d'entrée dans chaque mode défini, reportez-vous au guide suivant :

Guide d'administration MFP (PDF) : "chapitre 2 : PARAMETRES (ADMIN)" - "Configuration des fonctions générales" Lorsque le délai défini pour le passage en mode d'économie d'énergie automatique est identique au mode veille ou super veille, l'équipement passe en mode veille ou super veille après le délai défini.

Chargement du papier et des originaux

Cette section décrit comment placer du papier et des originaux. Un mauvais placement entraîne une inclinaison des images ou des incidents papier. Suivez la procédure ci-dessous pour utiliser cette fonction.

Chargement du papier

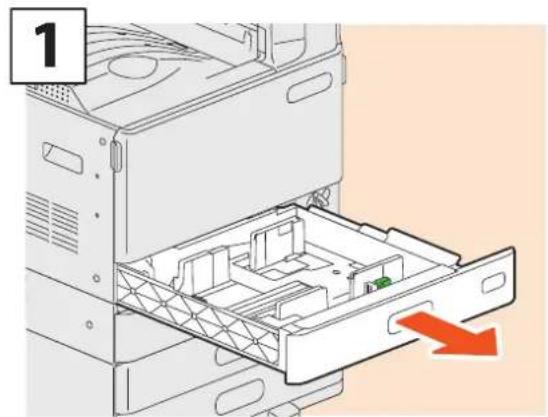

Tirez la cassette.
OKI ES9475 MFP - Chargement du papier - 2

Placez le papier face vers le haut.
3 ① ②

Positionnez le guide de longueur en fonction du format du papier.

4 ① ②

Positionnez les guides latéraux en fonction du format du papier.
OKI ES9475 MFP - Chargement du papier - 5

Veillez à ne pas vous coincer les doigts lorsque vous remettez la cassette en place.

Vous risqueriez de vous blesser.

Remarque

Veillez à ce que la pile de papier ne dépasse pas l'indicateur de hauteur maximale situé sur les guides latéraux.

Astuces

Pour des informations sur le papier adapté au système, consultez la page suivante :

P.74 "Caractéristiques du système" de ce manuel Vous pouvez placer du papier dans le meuble cassette PFP • et la cassette supplémentaire en suivant la procédure décrite ci-dessus. Pour charger du papier dans le magasin grande capacité, reportez-vous au guide suivant :

Guide de la copie (PDF) : "chapitre 1 : AVANT D'UTILISER LE SYSTEME" - "Chargement du papier"

Positionnement des originaux

Vitre d'exposition

1
OKI ES9475 MFP - Vitre d'exposition - 1

Soulevez le cache-exposition ou le chargeur retourneur automatique de documents.

2
X1-X2 Y1 Y2 CD44

Placez l'original face vers le bas sur la vitre d'exposition et alignez-le dans l'angle supérieur gauche de la vitre.

3
OKI ES9475 MFP - Vitre d'exposition - 3

Abaissez doucement le cache-exposition ou le chargeur retourneur automatique de documents. [1] Guide de la copie (PDF) : "Chapitre 3 : MODES DE COPIE ELEMENTAIRES" - "Agrandissement et réduction des copies"

Chargeur automatique recto verso de documents

1
OKI ES9475 MFP - Chargeur automatique recto verso de documents - 1

Placez les originaux face vers le haut sur le plateau d'alimentation des originaux. Assurez-vous que le voyant de document (bleu), placé sur le chargeur retourneur automatique de documents, s'allume.

2
OKI ES9475 MFP - Chargeur automatique recto verso de documents - 2

Ajustez les guides latéraux à la longueur de l'original.

Astuces

Lorsque le cache-exposition ou que le chargeur retourneur automatique de documents est fermé, la lampe du scanner clignote pour détecter le format de l'original. Lorsque vous placez des originaux de différents formats sur le chargeur retourneur automatique de documents, réglez ses guides latéraux sur l'original le plus large et alignez les originaux contre le guide du côté avant.

OKI ES9475 MFP - Astuces - 1

Ne placez pas d'objets lourds (4 kg ou plus) sur la vitre et n'appuyez pas dessus avec force.

Vous risqueriez de la briser et de vous blesser.

Installation des logiciels clients

La procédure d'installation du logiciel client, notamment du pilote d'impression à partir du Software DVD-ROM fournis avec le système, est décrite ci-après.

Comment installer les pilotes imprimantes en utilisant le Software Insaller

Remarques

Se référer aux guides suivants pour connecter avec un câble USB.

Guide d'installation des logiciels (PDF) : "chapitre 2 : INSTALLATION DES PILOTES D'IMPRESSION POUR WINDOWS"

Pour achever cette procédure, il faut être connecté avec droits d'administrateur.

1 Vérifiez que votre appareil et l'ordinateur sont sous tension et connectés, et puis insérez le "Software DVD-ROM" dans l'ordinateur.
2 Cliquez sur[Run Setup.exe] après la visualisation de [AutoPlay]. Si la boîte de dialogue [Contrôle Compte Utilisateur] est visualisée, cliquez sur [Oui].
3 Sélectionnez la langue.

OKI ES9475 MFP - Remarques - 1

4 Sélectionnez le périférique de votre appareil et puis cliquez sur [Suivant].

OKI ES9475 MFP - Remarques - 2

5 Lisez le contrat de licence et puis cliquez sur [J'accepte].

OKI ES9475 MFP - Lisez le contrat de licence et puis cliquez sur [J'accepte]. - 1

6 Lisez la section « Conseil en matière d'environnement à l'attention des utilisateurs » et cliquez sur [Suivant].

OKI ES9475 MFP - Lisez la section « Conseil en matière d'environnement à l'attention des utilisateurs » et cliquez sur [Suivant]. - 1

7 Sélectionnez la case pour le pilote d'imprimante que vous voulez installer et cliquez sur le bouton "Multi-Install".

Remarque

Par défaut de fabrique, [Pilote PCL] est sélectionné.

OKI ES9475 MFP - Remarque - 1

Si la boîte de dialogue[Windows Securité] est visualisée, cliquez sur [Installez ce logiciel de pilote en tout cas].

9

Cliquez sur le bouton [Réseau].

La recherche pour le périférique commence.

OKI ES9475 MFP - 9 - 1

Si l'appareil est détecté, il est automatiquement installé. Avancez au pas 11.

- Si l'appareil n'est pas détecté, l'écran[Vérifiez vos paramètres d'installation.] est visualisé. Avancez au pas 10.

10

Cliquez sur [Redémarrer la recherche] pour redémarrer la recherche pour le périférique.

OKI ES9475 MFP - 10 - 1

Après la visualisation de l'appareil, sélectionnez-le et cliquez sur [Suivant].

OKI ES9475 MFP - 10 - 2

Si l'appareil n'est pas visualisé si vous cliquez sur [Redémmarer la recherche], sélectionnez [Nom d'imprimante/ Adresse IP] et introduisez l'adresse IP assignée pour votre appareil et puis cliquez sur [Suivant].

11 Si la boîte de dialogue[Windows Securité] est visualisée, cliquez sur [Installez ce logiciel de pilote en tout cas].

12 Cliquez sur le bouton [Quitter].

OKI ES9475 MFP - 10 - 3

13 Enlevez le "Software DVD-ROM" de l'ordinateur.

L'installation est terminée.

Configuration du pilote d'impression

Avant d'utiliser le pilote d'impression, vous devez configurer les options installées sur le système.

OKI ES9475 MFP - Configuration du pilote d'impression - 1

Dans le menu [START], sélectionnez [Périphériques et imprimantes].

OKI ES9475 MFP - Configuration du pilote d'impression - 2

Sélectionnez Pilote-PCL OKI, cliquez avec le bouton droit de la souris et sélectionnez [Propriétés de l'imprimante].

OKI ES9475 MFP - Configuration du pilote d'impression - 3

Les données de configuration des options peuvent être obtenues automatiquement via l'onglet [Paramètres du périphérique] du menu.

OKI ES9475 MFP - Configuration du pilote d'impression - 5

Cliquez sur [OK]. La configuration des paramètres est terminée.

Notizen

Chapitre 2

OPERATIONS ELEMENTAIRES

Opérations élémentaires de copie .....24

Opérations élémentaires de fax 28

Opérations élémentaires de scan ....32

Opérations élémentaires d'enregistrement dans l'e-Filing 34

Opérations élémentaires d'impression .....36

Utilisation élémentaire de la touche [MENU] .....38

Opérations élémentaires de copie

Les procédures de copie élémentaires telles que l'agrandissement/la réduction de copies, la copie recto verso et les Copie à partir du bac MF sont les suivantes.

Procédure de copie

1 Appuyez sur la touche [COPIE] du tableau de bord.

OKI ES9475 MFP - Procédure de copie - 1

2 Placez les originaux. [1] P.16 "Positionnement des originaux" dans ce manuel

3 Sélectionnez les modes de copie comme il convient.

COPIER STOCKAGE PARAMETRES MODELE PRET AUTO A4 A3 A4-R B4 BAC DE SORTIE APS 71 % A3 → A4 ZOOM TRIER FINITION 1 → 2 R.V. RECTO VEPSD TXT/PHOTO MODE ORIGINAL COULEURS NOIR COUL. AUTO AUTO COPIE EPREDUCE PRINCIPAL MODIFIER LISAGE 10/05/2013 ETAT TRAV.

Astuce

Vous pouvez passer d'un mode couleur à un autre. Trois modes couleur sont disponibles :

COULEURS: Tous les originaux sont copiés en couleur. (mode par défaut).

NOIR : Tous les originaux sont copiés en noir et blanc.

COULEUR AUTOMATIQUE: Le système détecte automatiquement le type de chaque couleur des originaux. Les originaux couleur sont copiés en couleurs et les originaux noir et blanc, en noir et blanc.

4 ① Saisissez le nombre de copies souhaitées, puis ② appuyez sur la touche [START] du tableau de bord. Le processus de copie débute.

OKI ES9475 MFP - Astuce - 1

Appuyez sur la touche [STOP] du tableau de bord, puis sur la touche [EFFACEMENT MEMOIRE] de l'écran tactile. Le papier imprimé est envoyé vers le Empileuse du système ou vers le bac de réception du finisseur. Le Empileuse du papier est indiqué par la flèche de l'écran tactile.

Copie:agrandissement et réduction

1 Appuyez sur [ZOOM].

COPIER PRET STOCKAGE PARAMETRES MODELE AVI 1 AUTO A4 A3 A4-F1 B4 BAC/FR APE 100 % NON TIRE NON AGRAFT FINITION COILERS NOR COIL AUTO T-1- RECTO RECTO VERGO TKS/PNOTO NOCR ORIGINAL AUTO COPE EXPRIE PRINCIPAL MODIFIER LICUAGE 16/08/2011 STAT TRUE

2 ① Sélectionnez le format de papier approprié, ② appuyez sur [AMS], puis sur ③ [OK].

ZOOM DOCTOMEN LE MODE ZOOM pour apparaient sur le bouton OK AMD 2% 58% 100% 200% 400% ORIGINAL A4 A3 B4 A5 AUTRE FORMAT KEL CORE A4 A3 B4 A5 AUTRE PARAM DU FORMAT > 1 2 3 OK

Astuces

Alignez les originaux en fonction du format et du sens de papier approprié. Le format des originaux sera déterminé automatiquement. Lorsque vous copiez un jeu d'originaux • comportant des sens et des formats différents, appuyez sur [FORMATS MELANGES].

Sélection d'un mode de finition (tri)

1 Appuyez sur [FINITION].

COPIER FRET STOCKAGE PARAMETRES MODELE AUTO A4 A3 A4-R B4 BACKS RANKS APS 100 % ORG - CODE ZOOM NON-THE WORKING FINITION T-1 RECTO RECTO VERGO TITLEMO NODE ORIGINAL COULEDS NOR COUL AUTO AUTO COPE EXPRIEVE PRINCIPAL MODIFIER LOGAGE HIV/REV/2017 ETAT TRAV

Astuce

Lorsque vous utilisez le chargeur retourneur automatique de documents, le mode de tri est défini automatiquement.

2 Appuyez sur [TRI] puis sur 2 [OK].

COPIER FINITION Séchelles le mode FINTION pour arruant sur OI. NON IT NON AD TRIER THER GROUPE TPR ALTERN AGRAFÉ AGRAF AVANT AGRAPAGE DOUBLE AGRAPAGE AVRETTE PERFOR PERFOR RELURE MODE LIVRET MODE LIVRET ET PU CENTRAL MODE LIVRET & AGRAPAGE A CHEV PU CENTRAL FIGURE A CHEV RENTIAL ANNULERT OK

Astuces

Pour définir le mode d'agrafage et le mode de • perforation, les périphériques de finition en option sont requis. Pour connaître les options obligatoires, consultez la page suivante. P.68 "Options" de ce manuel. Par exemple, lorsque • "Original 1", "Original 2" et "Original 3" sont copiés en 2 jeux, vous pouvez procéder comme expliqué ci-après.

OKI ES9475 MFP - Astuces - 1

Configuration de la copie recto verso

1 Appuyez sur [RECTO VERSO].

COPIER PRET STOCKAGE PARABETHES MODELE AUTO A4 A3 A4-R B4 BAC FP ORG → CODE ZOOM NON-THE NON ADRAFE FINITION 1→1 RECORD RECTO VERSO TRT/PHOTO MODE ORIGINAL COULESIRS MOR COIL AUTO AUTO CORE EPHRSIVE PRINCIPAL MODIFIER LEASED 07/02/2007 15:12" ETAT TRAY

2 ① Sélectionnez le mode recto verso approprié, puis ② appuyez sur [OK].

POSTAGE PARAMETRES MODELE RECTO VERSO SELECTED IN MODEL APPIER EN DEMAPRIDI pour minter 1 = 1 RECTO 1 = 2 R.V. 2 = 2 R.V. 2 = 1 DDOOUBLER UWRE -2 RENTIAL ANNILER OK EASY FAY

Astuce

Vous pouvez choisir parmi 5 types.

Par exemple, vous pouvez appliquer les paramètres suivants.

1 original recto vers 1 copie recto verso :

OKI ES9475 MFP - Astuce - 1

1 original recto verso vers 1 copie recto verso :

OKI ES9475 MFP - Astuce - 2

Configuration du mode original

1 Appuyez sur [MODE ORIGINAL].

COPIER STOCKAGE PARAMETRES MODELE PRET AUTO A4 A3 A4-R B4 ACADE SORTIC APS 00 % DRG → COPE ZOOM NON TIRE NON AGRATE FINITION 1-1 RECTO RECTO VERSO TXT/PHOTO NODE ORIGINAL COULEURS NOR COIL AUTO AUTO CODE EPPREUSE PRINCIPAL MODIFIER LISAGE 02/05/2001 07:30:30 ETAT TRAV

2 ① Sélectionnez le mode original approprié, puis ② appuyez sur [OK].

COBIER STOCKAGE PARAMETRES MODELE MODE ORIGINAL 1 TXT/PHOTO TEXTE PHOTO IMAGE IMP CARTE 2 OK RENTIAL LET TRAY

Astuce

Le mode original disponible dépend du mode couleur sélectionné. Le mode couleur vous permet de choisir parmi 5 types.

Par exemple, vous pouvez appliquer les paramètres suivants.

Les originaux contenant une combinaison de texte

et de photographies :

OKI ES9475 MFP - Astuce - 1

Réglage du contraste

Vous pouvez régler la densité manuellement en appuyant sur □ ou sur ▶

COPIER PRET STOCKAGE PARAMETRES MODELE AUTO A4 A3 A4-F1 B4 BAC DE SUBTRI APS ISSAGE ITEMS CPLS → COPY ZOOM NON THE NON AGRIATE FINITION RECTO RECTO VERSO TNT/PHOTO MODE ORIGINAL COLLEORS NOR COUL AUTO AUTO CORE EREVIVE PRINCIPAL MODIFIER LOSSAGE 10/09/2018 10/10/2018 10/11/2018 ETAT TRAY

Astuce

Pour appliquer un contraste plus faible, appuyez sur

OKI ES9475 MFP - Astuce - 1

pour l'augmenter, appuyez sur

OKI ES9475 MFP - Astuce - 2

Appuyez sur [AUTO] pour régler la densité automatiquement.

COPIER STOCK AGE PARAIRE TRES MODELE PRET AUTO A4 A3 A4-F1 B4 SACCE SORT APS 100 % OPR → COPY ZOOM NON TRE NON ADJAR'S FINITION 1-1 RECTO RECTO VERSO TRT/PHOTO MODE ORIGINAL COULEORS NOR COUL AUTO AUTO CORE EPRICIVE PRINCIPAL MODIFIER LSSAGE 16/09/2010 18:14 ETAT TRAV

Astuce

Pour le réglage du contraste, [AUTO] est définie par défaut lorsque le mode couleur est "NOIR".

Copie à partir du bac MF

1 Déplacez le levier de maintien du papier vers l'extérieur et 2 placez le papier face vers le bas dans le BAC MF.

OKI ES9475 MFP - Copie à partir du bac MF - 1

2 Alignez les guides latéraux sur la longueur du papier et déplacez le levier de maintien du papier vers le système.

OKI ES9475 MFP - Copie à partir du bac MF - 2

3 Appuyez sur la touche correspondant au format de papier défini sur le BAC MF puis cliquez sur [OK].

COBSR STOCK AGE PARAMETRES MODELE ZOOM Prel pour alimentation minutie AMS 25% 50% 100% 200% 400% TYPE DE PARED ZOOM PHOTO ORIGINAL A4 A3 B4 A5 AUTRE FORMAT REL. CORE A4 A3 B4 A5 AUTRE PAP PERSON. 1 PARAM DU FORMAT. 2 OK ETAT TRAV

Astuce

Appuyez sur la touche [TYPE DE PAPIER] si le papier placé sur le BAC MF n'est pas du papier ordinaire.

4 Appuyez sur la touche [START]. La Copie à partir du bac MF démarre.

Opérations élémentaires de fax

Les procédures élémentaires d'envoi de fax telles que la spécification des numéros de fax dans le répertoire téléphonique ou le paramétrage des conditions de transmission sont les suivantes.

Envoi d'un fax

1 Appuyez sur la touche [FAX] du tableau de bord.

Menu COPs SCAN IMPRESSION FILING BOX TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB ATMANTATION ECONOMATION REINITIATION FC Stop Start

2 Placez les originaux. P.16 "Positionnement des originaux" dans ce manuel

3 Saisissez le numéro de fax du destinataire en appuyant sur la touche [SAISIE No. FAX] de l'écran tactile ou sur les touches numériques du tableau de bord.

FAX Appuyez sur la touche ENVOYER ou DEMARRER 012-3456-7890 0001 STANDARD SAISIN N-FAX SAISE MULTI DESTINATION OPTION MONITOR CONTACT User001 User005 User002 User002 User006 User003 User003 User007 User004 User004 User008 Toutes les pers ID CONNU RECHER PAUSE RETOUR AR APERCU ENVOYER ADRIESE ETENDUE 10/06/2010 11:25 ETAT TRAV.

Astuce

Si vous faites une erreur lors de la saisie du numéro de fax, appuyez sur la touche [RETOUR AR] de l'écran tactile pour supprimer les numéros un à un. Ou appuyez sur la touche [EFFACER] du tableau de bord ou sur la touche [EFFACER] de l'écran tactile pour supprimer tous les numéros que vous avez saisis.

4 Appuyez sur la touche [ENVOYER] de l'écran tactile. L'envoi du fax démarre.

FAX Appuyez sur la touche ENVOYER ou DEMARRER 012-3456-7890 0001 STANDARD GAISRN-FAX SAIBIE MULTI DESTINATION OPTION MONITOR CONTACT 0001 User001 0002 User002 0003 User003 0004 User004 Toutes les pers OFF TOUT ID CONNU RECHER PAUSE RETOUR AR APERCU ENVoyer ADRESSE ETENDUE 16/09/2013 11:25 STAT TRAV

Astuce

Sinon, appuyez sur la touche [START] du tableau de bord pour envoyer un fax.

Spécification des destinataires dans le répertoire téléphonique

Spécification individuelle des destinataires

① Appuyez sur l'onglet [SIMPLE] pour afficher la liste des adresses, puis ② sur l'icône du fax associée au destinataire.

FAX Appuyez sur la touche ENVOYER ou DEMARRER 16-7990 SAS. SAGE MUST DESTINATION OPTION MONITOR CONTACT User001 User002 User003 User004 Toutes les piers User305 User306 User307 User308 EFF TOUT LE CONNU RECHER PASS HOTCHAN APERCU ENVOYER ADRESSE ETONUE 16/09/2019 16:26 ETAT TRAY

Spécification de destinataires dans des groupes

① Appuyez sur l'onglet [GROUPE] pour afficher la liste des groupes, puis sur ② le nom du groupe.

FAX Appuyez sur la touche ENVOYER ou DEMARRER SAGER NL.FAX SAGE CONTACT Group001 Group002 Group003 Group004 Tous les groupes CONTENU CONTENU CONTENU CONTENU CONTENU CONTENU CONTENU CONTENU CONTENU OFF TOUT IS CONNU... RECHER APERCU ENVOYER ADRIER ATTENDIE 16/09/2010 35.07 ETAT TRAY

Astuces

Vous pouvez spécifier jusqu'à 400 destinataires • (individuels ou groupes). Pour annuler la sélection d'un destinataire, appuyez • une nouvelle fois dessus.

Consultation des destinataires

1 Appuyez sur [DESTINATION].

FAX Appuyez sur la touche ENVOYER EU DEMARRER 234-5678-9012 GASR & FAX SAGE CONTACT OUER01 User002 User003 User004 Tousos les pers UER005 User006 User007 User008 EPP TOUT C O N D U RECHER APERCU ENVOYER ADRESSE ETENDLE 10/06/2011 N. 21 ETAT TRAY

2 La liste des destinataires apparaît.

OKI ES9475 MFP - Consultation des destinataires - 2

Sélectionnez le destinataire à supprimer, puis appuyez sur [SUPPRIMER].

Paramétrage de la transmission

1 Appuyez sur [OPTION].

FAX Appuyez sur la touche ENVORER ou DEMARRER 012-5456-7890 SAGR N. FAX SAGR CONTACT GROUPE User$01 User$02 User$03 User$04 Toutes les pers EFFECTIVE STANDARD OPTION RÉDIGNÉ User$05 User$06 User$07 User$08 EFF. TOUT O CONNUI RECHER APERCU ENVORER ADRESIDE ETENDIE MAYB/2011 0 25 ETAT TRAY

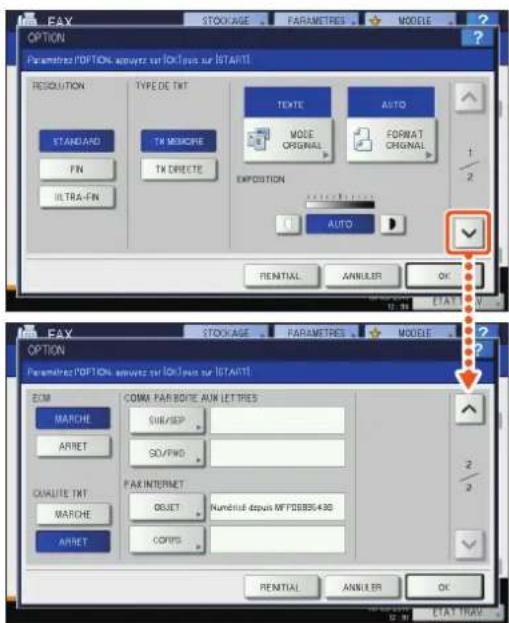

2 La page des paramètres de transmission apparaît. Appuyez sur la touche ▲ ou pour changer de page.

Astuce

RESOLUTION: Paramétrez la résolution en fonction de la précision de l'original.

FORMAT ORIGINAL: Choisissez le format dans lequel l'original doit être numérisé.

3 Une fois tous les éléments définis, appuyez sur [OK].

Annulation des transmissions réservées

1 Appuyez sur [ETAT TRAV.].

FAX Suissez l'adresse 0000 STANDARD SASER N. FAX SASER DESTINATION OPTION MONITOR CONTACT User001 User002 User003 User004 Use005 Use006 Use007 Use008 Toutes les rers ID CONNU RECHER PASS RETURN ON APERCISE ADRESSE ETENDUE 09/05/20 ETAT TRAY

2 Appuyez sur [FAX], ② sélectionnez la transmission réservée que vous souhaitez supprimer, puis ③ appuyez sur [SUPPRIMER].

ETAT TRAV. MPRMER TAX SCAN FICH. No. A Date Time Pages Etat1 02-0458-7983 10.12.24 1 Attendre 03 User001 10.12.24 1 Attendre 04 User002 10.12.24 1 Attendre ... SUPPRIMER LISTE DES RESERVATIONS ENDS FERMER TRAVAUX JOURNAL PAPER CARTOUCHE MRS-2091 16:23 ETAT TRAV.

3 Appuyez sur [SUPPRIMER] dans l'écran de confirmation. La transmission réservée est supprimée.

ETAT TRAV. ATTENTION SUPMER 7 SUPPR ANNILER FICH No. 02-9 03 User0 04 User0 SUPPMER TRAVALK JOURNAL PAPER CARTOUCHE 1/1 1 FERMER M/SS/200 16:25 ETAT TRAV.

Vérification de l'état des communications (journal)

1 Appuyez sur [ETAT TRAV.].

FAX Suisse en l'adresse DOOO STANDARD SASIR NL FAX SAGE CONTACT User001 User002 User003 User004 User005 User006 User007 User008 Toutes les pirs SITE TOUT IS CONDU RECHER APERCU ADRESSE ETENDUE 10/09/20 ETAT TRAY

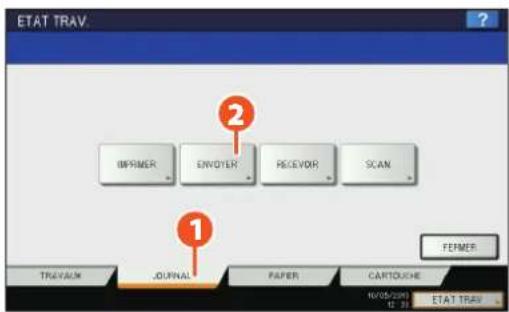

2 ① Sélectionnez l'onglet [JOURNAL], puis ② appuyez sur [ENVOYER].

OKI ES9475 MFP - ① Sélectionnez l'onglet [JOURNAL], puis ② appuyez sur [ENVOYER]. - 1

Astuce

Appuyez sur [RECEVOIR] pour consulter le journal de réception de fax.

3 La liste d'état des communications s'affiche. Si [OK] est indiqué dans l'“état”, la transmission a réussi.

OKI ES9475 MFP - La liste d'état des communications s'affiche. Si [OK] est indiqué dans l'“état”, la transmission a réussi. - 1

Pour enregistrer les destinataires dans le répertoire téléphonique depuis l'écran du journal des transmissions/réceptions, sélectionnez un enregistrement, puis appuyez sur la touche [ENTRER].

Enregistrement des destinataires

1 Appuyez sur la touche [PARAMÈTRE] du tableau de bord puis sur [ADRESSE] dans l'écran tactile.

Paramètre GENERAL COPE FAX SCAN E-FILING LISTES Bac ADDRESS VERIFER E-RAIL POST: May 2011 FORMER UTILISATEUR ADMIN 10/09/2011 ETAT TRAV

2 Appuyez sur un bouton "ouvrir" pour créer un nouveau destinataire puis appuyez sur 2 [ENTRER].

OKI ES9475 MFP - Appuyez sur un bouton "ouvrir" pour créer un nouveau destinataire puis appuyez sur 2 [ENTRER]. - 1

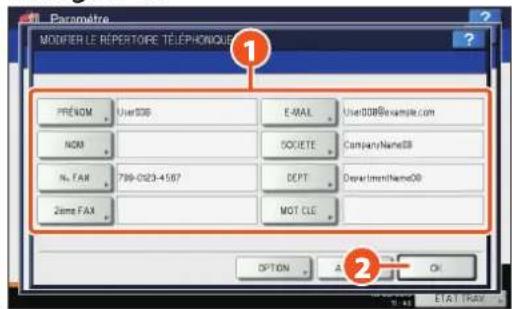

3 Appuyez sur chacune des touches de l'écran tactile pour saisir les informations suivantes sur le destinataire, puis sur 2 [OK] pour les enregistrer.

PARAMETER LE RÉPERTOIRE TÉLEPHONIQUE PRENOM UserDB E-MAIL UserDB@sample.com NOM SOUETE CompanyNameDB No. FAX 799-023-4587 DEPT DepartmentNameDB Zone FAX MOT CLE OPTION A OK

Astuce

Pour enregistrer un groupe dans le répertoire téléphonique, reportez-vous au guide suivant : Guide d'administration MFP (PDF) : "chapitre 1 : PARAMETRES (UTILISATEUR)" - "ADRESSE"

Opérations élémentaires de scan

Le fonctionnement de base de la fonction de scan, le stockage des données numérisées dans un dossier de partage et le stockage de ces données sur un ordinateur Windows sont décrits ci-après.

Enregistrement des données scannées dans un dossier

partagé

1 Appuyez sur la touche [SCAN] du tableau de bord.

MENU PARAMETER INTRODUCTION COMPUTER 1 2 3 4 5 6 7 8 9 FILLING BOX TAX DINJETON EN MANUALS DOWN/Down ATTENTION ADMINISTRATION ECONOM D'ORMA REFRITIONAL FC STOP START INTRODUCTION PROC.

2 Placez les originaux.

P.16 "Positionnement des originaux" dans ce manuel

3 Appuyez sur la touche [FICHIER] de l'écran tactile.

SCAN SELECTORER UN MENU e-FLING FICHER E-MAIL USB SCAN W1 PARAM SCAN Destination NOM DE FICHER Format 1 ARGRU No.05-200 EA ETAT TRAY

4 ① Définissez [NOM DE FICHIER], ② FORMAT DE FICHIER, etc. puis ③ cliquez sur [OK].

SCAN FICHER NPF LOCAL MVP70757875/LE.SHARE DISTANT 1 DISTANT 2 NOMROR BDC10053 FORMAT FICHER PDF MULTI/SIMPLE MULTI SIMPLE SECURITE MARCHE ARRET 1 3 ON RENTIAL... All SET TRAY.

5 Modifiez les paramètres de scan en fonction de vos besoins.

6 Appuyez sur la touche [SCAN] de l'écran tactile. Le scan commence.

SCAN Sélectoirer un Menu Appuyer sur SCAN pour dâmetre le scan e-FLNG FICHER E-MAIL USB PARAM SCAN Destination NONE DE FICHER Format1 APEROU SCAN M/2018/2019 14:42 ETAT TRAV

Pour stocker les données scannées d'un dossier partagé sur un ordinateur Windows

1 Lancez l'Explorateur Windows

2 Saisissez le nom du dossier partagé, où l'adresse IP du système et les données scannées sont stockées, dans la barre d'adresse au format indiqué ci-après, puis appuyez sur la touche [Entrer].

fichier:format: \[adresse IP du système] \file_share

Exemple Lorsque l'adresse IP du système est 172.16.16.110, saisissez

\172.16.16.110\file_share dans la barre d'adresse de l'Explorateur Windows.

Organise Favauls Enerus Impacements vîcents Telechargements Bibliothèques Documents Images Musique Vitées Ordinateur Unique local (C:) Nations Bibliothèques Choir une bibliothèque pour afficher vos fichiers et les images par décider, date et selon et autres propriétés Doutments Bibliothèque Images Bibliothèque Musique Bibliothèque e Vitées Bibliothèques 4 d'édition(s)

Astuces

Pour l'adresse IP de l'équipement, adressez-vous à votre administrateur réseau.

- Il est plus pratique d'effectuer un raccourci du dossier "file_share", qui permet ainsi de passer l'étape 2.

3 Enregistrez les données scannées sur un ordinateur Windows.

Network 172.16.16.110 file_share Rechercher Organiser Partager avec Graver Nouveau dossier Dibliothèques Documents Images Musique Vis Ordinateur Disque local (Co) Réséau 1 élément Norm Modifie le Type DOC110516.pdf 5:10/20:11 8:37 AM PDF File

Remarque

Les données scannées stockées dans le dossier partagé seront automatiquement supprimées par défaut au bout de 30 jours. Veillez à les stocker au préalable sur un ordinateur Windows.

Opérations élémentaires d'enregistrement dans l'e-Filing

La fonction e-Filing permet de stocker des documents sur le disque dur du système et de les imprimer en fonction des besoins.

Stockage de documents

Les originaux sont stockés en tant que documents e-Filing dans le système.

1 Appuyez sur la touche [COPIE] du tableau de bord.

Menu Cone 1 2 3 SICR UP 4 5 6 IMPRESSOR Filing Box FAX Domestic or Mines Domestic Attention Accession Alimentation Economies d'Embrais Réinétauser FC Stop Start Inception Point...

2 Placez les originaux.

P.16 "Positionnement des originaux" dans ce manuel

3 Appuyez sur [STOCKAGE] puis sur la touche 2 [STOCKER DANS E-FILING] de l'écran tactile.

COPIER STOCK: BASE FUNG COPEFATCHER BOFE/DOSE NLO BOFE NCM BOFE NCM DOSSE NCM DOCUMENT DOC/DOSSE PENTIAL AMULIER 10/10/2011 78.43 ETAT TRAY

4 ① Spécifiez la boîte à enregistrer et le nom du document, puis ② appuyez sur [OK].

COPIER PRET STOCK VESUE FLOWING COPIER/CHIEF BOTE/ROSSE N.M. BOTE NOM BOTE NOM DOSSEER NOM DOCUMENT DOC/OSSE 01 Read01 Folder01 PENTIAL ANNILER OK NETS/CLOS P 44 ETAT TRAY

Astuce

Lorsque le message "Imprimer ce document ?" s'affiche, appuyez sur [OUI] si vous souhaitez imprimer en plus de stocker.

5 Appuyez ensuite sur la touche [START] du tableau de bord pour stocker le document.

Astuce

La fonction de stockage dans l'e-Filing est disponible en mode de copie, mais également lors de l'utilisation de la fonction de scan ou du pilote d'impression. Pour plus d'informations, reportez-vous aux guides suivants :

Guide du Scan (PDF) : "chapitre 2 : OPERATION ELEMENTAIRE" - "Scan vers e-Filing"

Guide de l'impression (PDF) : "chapitre 2 : IMPRESSION A PARTIR DE WINDOWS" - "Fonctions d'impression adaptées à vos besoins"

Impression de documents

La procédure d'impression de documents enregistrés dans l'e-Filing est décrite ci-dessous.

1 Appuyez sur la touche [FILING BOX] du tableau de bord.

Manu Copy Scar IMPRESSION Flume Box FAS Additions en Thermostat Additions Additions Compressor ACR 1 2 3 4 5 6 7 8 9 0 Autoapproxation STICKER AUXERTATION Économie d'Interest Économiaiser FC Stop START Interrupteur Point

2 Sur l'écran tactile, cochez la case correspondant au document que vous souhaitez imprimer.

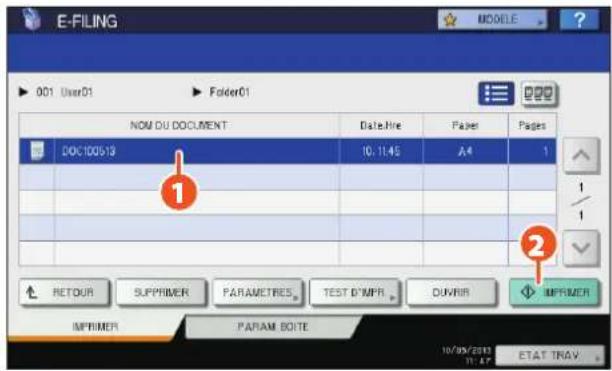

3 ① Sélectionnez le document que vous souhaitez imprimer, puis ② appuyez sur [IMPRIMER]. L'impression commence.

E-FILING 001 User01 Folder01 NOM DU DOCUMENT Date:ire Paper Pages DOCT00519 10.11.45 A4 1 RETOUR SUPPRIMER PARAMETRES TEST D'MPR OUVIR IMPRIMER PARAM BOITE 10/05/2013 11:47 ETAT TRAY

Astuce

Voie pouvez afficher un aperçu avant impression au format miniature des documents sélectionnés.

OKI ES9475 MFP - Astuce - 1

Les documents sélectionnés peuvent être supprimés de l'e-Filing.

OKI ES9475 MFP - Astuce - 2

Vous pourrez ainsi créer des paramètres d'impression, et notamment sélectionner le mode d'impression recto verso ou ajouter des numéros de page.

OKI ES9475 MFP - Astuce - 3

Les pages spécifiés du document peuvent être imprimées pour confirmation.

Opérations élémentaires d'impression

Le fonctionnement de base de la fonction d'impression est le suivant. Elle permet d'imprimer à partir d'un ordinateur Windows à l'aide d'un Pilote-PCL qui doit être préalablement installé.

1 Sélectionnez [Imprimer] dans le menu [Fichier] de l'application.

2 ① Sélectionnez le pilote d'impression du système et cliquez sur [Préférences] ([Propriétés]). ②

Imprimer Génésia Sélectionnez une Imprimante ESÉRÈME MFP ESÉRIÈME MFP(FAX) Status : Prête Emplacement : Commentaire : Imprimer dans un fichier Références Recherche une Imprimante Étendue de pages Tout Sélection Page actuelle Pages 1-65535 Enfres un numéro ou une étendue de pages. Par exemple, 5-12 Nombre de copies : 1 Copies assemblées 1 2 3 1 2 3 Imprimer Annuir Applifier

3 Définissez toute autre option d'impression requise, puis cliquez sur [OK].

Options d'impression Samples Function Statement to paper Gravise Image Ctrl Autres Modér File Impression Impression norms Format paper original: A4 (210 x 250 mm) Format paper diagnosis : Identique au format original Schaie d'page 100% %23-400 Source paper: Auto Type de paper Ordinaire Designation Passageur d'énergieur Name de copies 1 (1-399) Orientation Portrait Pageage Couteur Auto OK Adder Add

4 Cliquez sur [Imprimer] puis sur ([OK]). L'impression commence.

Imprimer Génico Sélectionnez une Imprimante ESPECTR MFP ESPECTR MFP (FAX) Status: Prête Emplacement: Commentaire: Imprimer dans un fichier Références - Recherche une Imprimante Étendue de pages Tout Sélection Page estuelle Pages 1-65535 Entrez un numéro sur une étendue de pages. Par exemple, 5-12 Nombre de copres : 1 Copres assemblées 1 2 3 1 2 3 Imprimer Annoter Applicier

Astuce

Pour installer le pilote d'impression sur un ordinateur Windows, reportez-vous au guide suivant :

P.17 "Installation des logiciels clients" de ce manuel

Guide d'installation des logiciels (PDF) : "chapitre 2 : INSTALLATION DES PILOTES D'IMPRESSION POUR WINDOWS" Pour installer le pilote d'impression sur un ordinateur Macintosh, reportez-vous au guide suivant :

Guide d'installation des logiciels (PDF) : "chapitre 3 : INSTALLATION DES PILOTES D'IMPRESSION POUR MACINTOSH"

Configuration du Pilote-PCL

Pour spécifier le format du papier ou le nombre de jeux de copies

Cliquez sur l'onglet [Basique].

Pour utiliser la fonction recto verso ou N en 1

Cliquez sur l'onglet [Finition]. Si le finisseur est installé, vous pouvez sélectionner "Agrafe" ou "Perforation".

Astuce

Sélectionnez "NOMBRE DE PAGES PAR FEUILLE" pour imprimer plusieurs pages sur une seule feuille. Les pages sont réduites de manière à s'ajuster automatiquement au format de papier sélectionné puis imprimées.

OKI ES9475 MFP - Astuce - 1

Pour spécifier l'impression d'une page de couverture

Cliquez sur l'onglet [Traitement du papier].

Pour régler la qualité de l'image

Cliquez sur l'onglet [Qualité d'image].

Pour imprimer des chaînes de caractères ou des images en arrière-plan du papier

Cliquez sur l'onglet [Effet].

Pour ne pas imprimer les pages vierges

Cliquez sur l'onglet [Autres].

Pour imprimer à l'aide de modèles

Cliquez sur l'onglet [Modèles].

Appuyez sur la touche [MENU] du tableau de bord pour utiliser les modèles et consultez le compteur d'impressions.

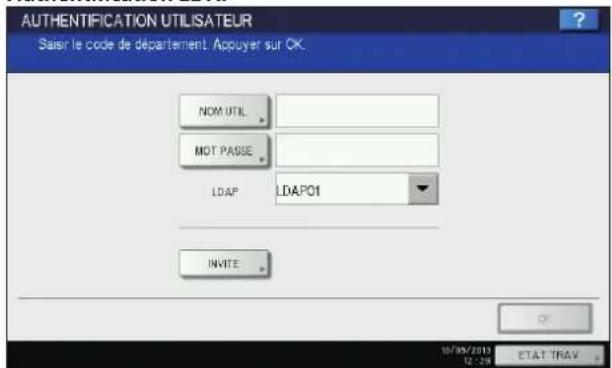

Lorsque la fonction de gestion des utilisateurs est activée, connectez-vous et appuyez sur la touche [MENU] du tableau de bord. L'écran de menu s'affiche pour un utilisateur connecté.

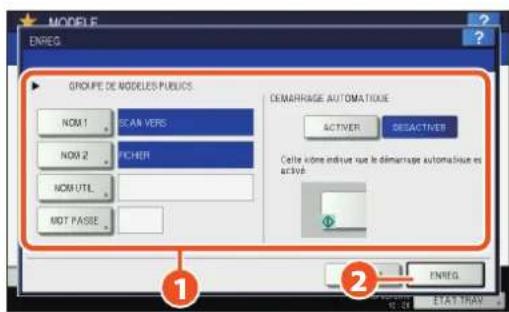

Vous pouvez enregistrer les modèles fréquemment utilisés, un groupe de modèles ou le raccourci du kit d'activation de l'interface externe. L'enregistrement ou la suppression du raccourci peut également être activé dans le mode TopAccess.

Pour plus d'informations, reportez-vous au guide suivant :

Guide de TopAccess (PDF) : "chapitre 9 : page de l'onglet [Mon compte]"

MENU Username01 2in1 5-S ACS StoB S Text ACS 300 SCAN VERS FICHER at USB 1/4 UTILSATR PUBLIC RAPPELER ENREGISTREMENT 123 156 411 10/05/2013 10:02

1. Zone d'affichage du nom de l'utilisateur

Affiche le nom de l'utilisateur connecté.

2. Touche [EXTENSION]

Cette option est activée lorsque le kit d'activation de l'interface externe est installé. Contactez votre technicien ou votre distributeur pour plus d'informations.

3. Zone d'affichage des informations sur le rôle

Affiche les informations sur le rôle disponibles pour un utilisateur connecté.

4. Compteur global des impressions

Affiche le nombre total d'impressions effectuées par l'utilisateur connecté. Le nombre d'impressions possibles s'affiche en fonction des paramètres de la machine.

5. Touche [UTILISATEUR]

Affiche le raccourci qu'un utilisateur connecté peut utiliser.

6. Touche [PUBLIC]

Affiche le raccourci que tous les utilisateurs connectés peuvent utiliser.

7. Zone d'affichage du raccourci

Affiche le raccourci enregistré dans l'écran de menu.

Remarque

En fonction de l'autorité de chaque utilisateur, la marque ou affiche les icônes dans la zone d'affichage des informations sur le rôle.

Les fonctions comportant la marque 📊 ne peuvent pas être utilisées. Les fonctions comportant la marque 📊 ne peuvent pas être utilisées.

Astuces

Il est possible de combiner plusieurs fonctions fréquemment utilisées dans un modèle et de l'utiliser chaque fois que nécessaire, ce qui évite à l'utilisateur de répéter les paramétrages compliqués. Les modèles peuvent être utilisés dans des opérations de copie, de scan et d'envoi de fax. Pour plus d'informations, reportez-vous aux guides suivants :
Guide de la copie (PDF) : "chapitre 6 : MODELES"
[1] Guide de TopAccess (PDF) : "chapitre 5 : page de l'onglet [Enregistrement] " - "Présentation de la page de l'onglet [Enregistrement]"
Lorsque la fonction de gestion des utilisateurs n'est pas utilisée, le groupe de modèles publics et le compteur global des impressions s'affichent.
[UTILISATEUR] et [PUBLIC] sont affichés lorsque la fonction de gestion des utilisateurs est activée.

Chapitre 3

MAINTENANCE

Remplacement d'une cartouche de toner .....40

Remplacement du bac récupérateur de toner usagé .....41

Remplacement de la réserve d'agrafes .....42

Nettoyage régulier....47

Remplacement d'une cartouche de toner

Lorsque le message vous invitant à "Installer une nouvelle cartouche de toner ***" s'affiche sur l'écran tactile, remplacez la cartouche du toner en vous conformant aux procédures suivantes.

Ouvrez le capot frontal.

OKI ES9475 MFP - Remplacement d'une cartouche de toner - 2

Retirez la pellicule de protection dans le sens de la flèche.

OKI ES9475 MFP - Remplacement d'une cartouche de toner - 3

Retirez la cartouche de toner couleur à remplacer.

Insérez la nouvelle cartouche du toner le long du guide jusqu'à la butée.

3 10 90°

Agitez la nouvelle cartouche de toner pour détacher

OKI ES9475 MFP - Remplacement d'une cartouche de toner - 6

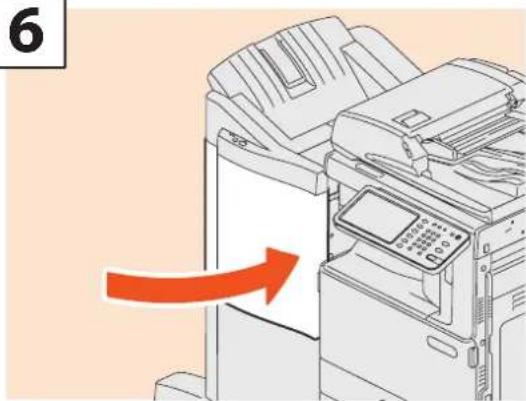

Fermez le capot frontal en appuyant sur les deux bords.
le toner à l'intérieur.

! AVERTISSEMENT

Ne tentez jamais de brûler les cartouches de toner.

Jetez ces éléments en vous conformant à la législation locale.

Remplacement du bac récupérateur de toner usagé

Lorsque le message vous invitant à "retirer le toner usagé" apparaît sur l'écran tactile, remplacez le bac récupérateur de toner usagé en suivant les procédures ci-dessous.

OKI ES9475 MFP - Remplacement du bac récupérateur de toner usagé - 1

Ouvrez le capot frontal et insérez vos doigts dans les rainures frontales du bac récupérateur du toner usagé, puis tirez-le vers vous en poussant le loquet du haut vers le bas.

2 ② ①

Baissez les 4 leviers verts situés sous les cartouches.

3 ① ②

Retirez le dispositif de nettoyage de la tête d'impression à DEL à l'intérieur du capot.

4 YMCK

Insérez en entier le dispositif de nettoyage sous le développeur.

Retirez le dispositif de nettoyage jusqu'à ce que le développeur soit visible. Répétez cette opération 3 fois pour chacune des 4 couleurs. Après avoir nettoyé la tête d'impression à DEL, retournez les 4 leviers verts situés sous les cartouches et remettez le dispositif de nettoyage à l'intérieur du capot frontal.

Assurez-vous de bien pousser le bac récupérateur de toner usagé jusqu'à ce que les loquets supérieurs s'enclenchent. Fermez le capot frontal en appuyant sur les deux bords.

ATTENTION

Ne tentez jamais de brûler les bacs récupérateurs de toner usagé.

Jetez ces éléments en vous conformant à la législation locale.

Remplacement de la réserve d'agrafes

Lorsque le message vous invitant à vérifier la réserve d'agrafes apparaît sur l'écran tactile, remplacez la réserve d'agrafes en suivant la procédure ci-dessous.

Unité d'agrafage du finisseur

Ouvrez le capot frontal du finisseur.

OKI ES9475 MFP - Unité d'agrafage du finisseur - 2

Insérez une nouvelle réserve d'agrafes dans la cartouche.

Retirez la cartouche d'agrafes.

Remettez la cartouche d'agrafes en place.

OKI ES9475 MFP - Unité d'agrafage du finisseur - 5

Retirez la réserve d'agrafes vide de la cartouche.

Fermez le capot frontal du finisseur.

Unité d'agrafage du finisseur agrafage à cheval

Ouvrez le capot frontal du finisseur.

OKI ES9475 MFP - Unité d'agrafage du finisseur agrafage à cheval - 2

Insérez une nouvelle réserve d'agrafes dans la cartouche.

Retirez la cartouche d'agrafes.

Remettez la cartouche d'agrafes en place.

OKI ES9475 MFP - Unité d'agrafage du finisseur agrafage à cheval - 5

Retirez la réserve d'agrafes vide de la cartouche.

Fermez le capot frontal du finisseur.

Unité d'agrafage à cheval du finisseur agrafage à cheval

1 ① ②

Ouvrez le capot frontal du finisseur et sortez l'unité d'agrafage à cheval de son logement.

OKI ES9475 MFP - Unité d'agrafage à cheval du finisseur agrafage à cheval - 2

Retirez les deux cartouches d'agrafes vides.

OKI ES9475 MFP - Unité d'agrafage à cheval du finisseur agrafage à cheval - 3

Retirez la réserve d'agrafes vide de la cartouche.

4 ① ② ③

Installez une réserve d'agrafes neuve dans la cartouche et retirez l'opercule pour libérer les agrafes.

OKI ES9475 MFP - Unité d'agrafage à cheval du finisseur agrafage à cheval - 5

Installez deux nouvelles cartouches d'agrafes.

6 ② ①

Insérez l'unité d'agrafage à cheval dans le finisseur et refermez le capot frontal.

Unité d'agrafage du finisseur intérieur

1 ① ②

Soulevez le tableau de bord et ouvrez le capot frontal du finisseur.

Retirez la cartouche d'agrafes.

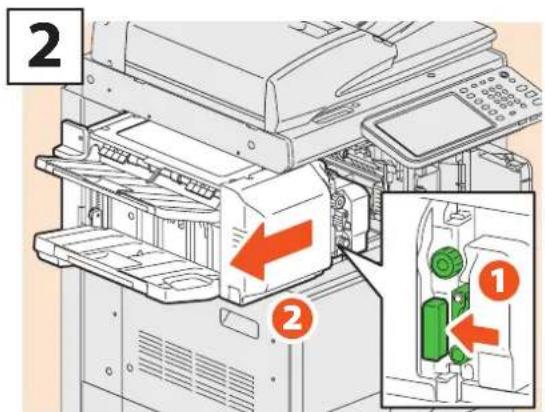

2 ② ①

Soulevez le levier pour déplacer le finisseur vers la gauche jusqu'à la butée.

OKI ES9475 MFP - Unité d'agrafage du finisseur intérieur - 4

Appuyez sur les boutons des deux côtés de la cartouche pour retirer la réserve d'agrafes.

3 ① ②

Ouvrez l'unité de perforation tout en poussant le levier.

OKI ES9475 MFP - Unité d'agrafage du finisseur intérieur - 6

Installez une nouvelle réserve d'agrafes.

Remettez la cartouche d'agrafes en place.

Remettez soigneusement le finisseur dans sa position d'origine.

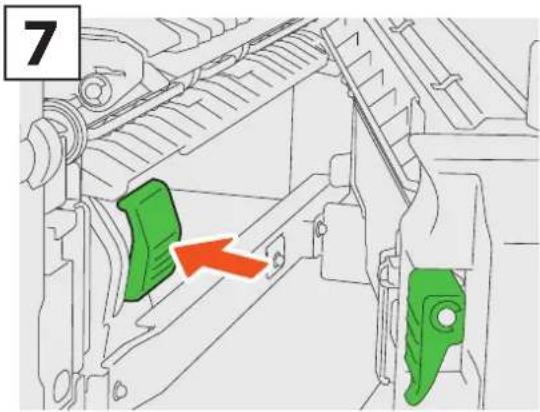

Remettez l'unité de perforation dans sa position d'origine.

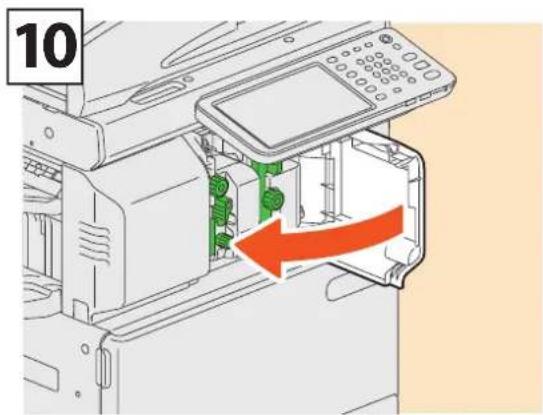

Fermez le capot frontal du finisseur.

ATTENTION

Veillez à ne pas mettre la main ou les doigts sur le dessus du finisseur lorsque vous le fermez.

Vous risqueriez de vous les coincer, ce qui pourrait provoquer une blessure.

Nettoyage régulier

Une qualité d'impression médiocre, par exemple des images peu nettes et mal centrées, peut être améliorée par un simple nettoyage. Cette section décrit les méthodes de nettoyage de l'équipement.

Nettoyage de la zone de scan, fenêtre d'expositon, guide et cache-exposition

Pour garantir une qualité de scan optimale, nous vous conseillons de nettoyer les éléments ci-dessous une fois par semaine. Veillez à ne pas rayer les parties que vous nettoyez.

Remarques

Veillez à ne pas rayer les parties que vous nettoyez.

- Lorsque vous nettoyez la surface du système, n'utilisez pas de solvants organiques (diluant ou benzine).

- Vous risqueriez de déformer ou de décolorer la surface.

- Si vous utilisez un tampon imbibé de produit chimique pour nettoyer la surface, suivez les instructions.

OKI ES9475 MFP - Remarques - 1

1. Zone de scan (surface en verre rectangulaire)/2. Vitre d'exposition

Nettoyez la zone à l'aide d'un chiffon doux et sec. Si certaines taches ne partent pas, passez un linge doux légèrement humide. N'utilisez aucun autre liquide que de l'eau (pas d'alcool, de solvant organique ou de détergent neutre).

3. Guide / 4. Cache-exposition

En fonction de l'état de la surface, appliquez la méthode de nettoyage appropriée :

Nettoyez la surface avec un chiffon doux.

Nettoyez la surface avec un chiffon doux légèrement imbibé d'eau.

- Nettoyez la surface avec un chiffon doux légèrement imbibé d'alcool, puis essuyez-la avec un chiffon sec.

- Nettoyez la surface avec un chiffon doux légèrement imbibé de détergent neutre dilué, puis essuyez-la avec un chiffon sec.

Nettoyage des chargeurs principaux et des têtes d'impression à DEL

Si l'intérieur des chargeurs principaux et des têtes d'impression à DEL est sale, l'image copiée peut être souillée. Pour les nettoyer, suivez la procédure ci-dessous.

Ouvrez le capot frontal.

2 1 2 3 4

Tirez le dispositif de nettoyage jusqu'à ce que la marque soit visible et retournez-le. Répétez cette opération 3 fois pour chacune des 4 couleurs.

3 ① ① ②

Insérez vos doigts dans les rainures frontales du bac récupérateur du toner usagé et tirez-le vers vous en poussant le loquet du haut vers le bas puis nettoyez les têtes d'impression à DEL.

Pour plus d'informations sur le nettoyage des têtes d'impression à DEL, voir :
P.41 "Remplacement du bac récupérateur du toner usagé"(étapes 2 à 6)
OKI ES9475 MFP - Nettoyage des chargeurs principaux et des têtes d'impression à DEL - 4

Fermez le capot frontal en appuyant sur les deux bords.

Chapitre 4

DEPANNAGE

Résolution des problèmes....50

Résolution des problèmes

Lorsque des incidents papier se produisent, consultez les explications suivantes ou reportez-vous au guide des Précautions générales (PDF) d'après P.52 "Références aux Précautions générales" dans ce guide.

Les symboles et les messages apparaissent sur l'écran tactile

Les symboles ou les messages signalant par exemple des incidents papier peuvent apparaître sur l'écran tactile.

Pour plus d'informations sur les symboles des incidents papier, consultez le guide suivant :

Précautions générales(PDF) : "Chapitre 1 : RESOLUTION DES PROBLEMES MATERIELS"- "Résolution d'un incident papier"

Pour plus d'informations sur les messages de l'écran tactile, reportez-vous au guide suivant :

Précautions générales (PDF) : "chapitre 1 : RESOLUTION DES PROBLEMES MATERIELS" - "Messages affichés sur l'écran tactile"

INCIDENT PAPER Incident dans le module recto-versa TOTAL COMPTEUR: 68 Ouvret le capel sur la droite. 8v

En cas d'incidents papier

Si des incidents papiers se produisent fréquemment, reportez-vous aux instructions de l'écran tactile du système ou au guide suivant :

Précautions générales(PDF) : "Chapitre 1 : RESOLUTION DES PROBLEMES MATERIELS" - "Résolution d'un incident papier"

Couvercles du système et options

Les couvercles du système à ouvrir et les options à activer lorsqu'un incident papier se produit sont indiqués par les flèches sur les images ci-dessous.

Chargeur retourneur automatique de documents

largeur retourneur automatique de documents Cassette supplémentaire Meuble cassette PFP Magasin grande capacité

Couvercles du finisseur, de l'unité de perforation et du kit de liaison.

Les couvercles du finisseur, de l'unité de perforation et du kit de liaison qui doivent être ouverts lorsqu'un incident papier se produit sont indiqués par les flèches sur les images ci-dessous.

Le finisseur, l'unité de perforation et le kit de liaison

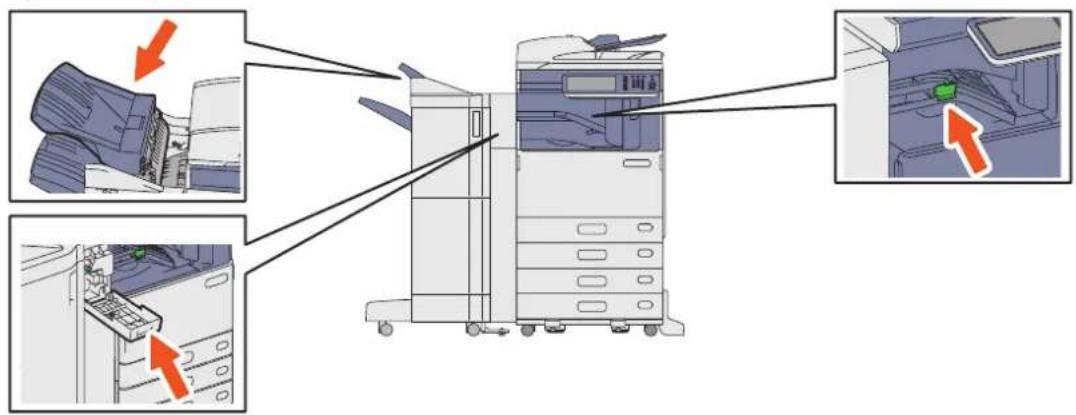

OKI ES9475 MFP - Couvercles du finisseur, de l'unité de perforation et du kit de liaison. - 1

Le finisseur agrafage à cheval, l'unité de perforation et le kit de liaison

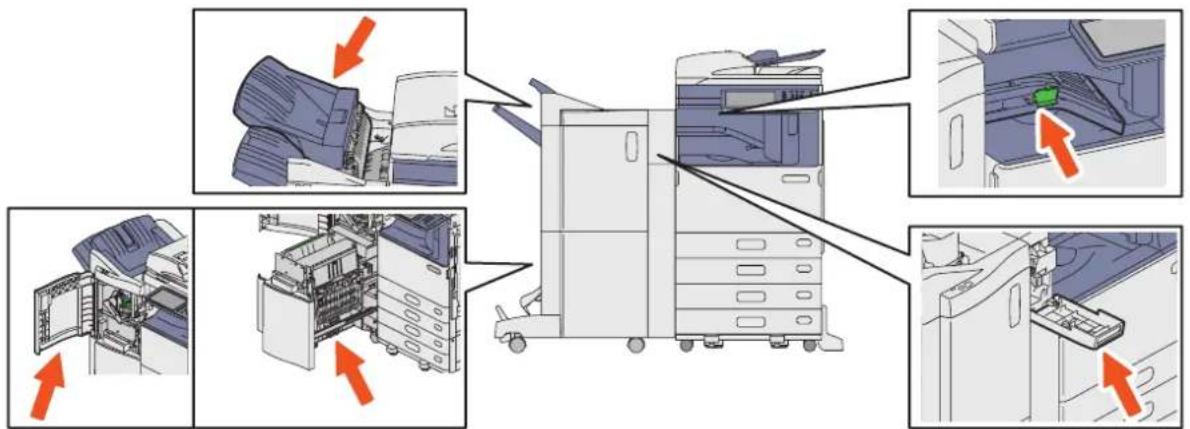

OKI ES9475 MFP - Couvercles du finisseur, de l'unité de perforation et du kit de liaison. - 2

Le finisseur intérieur et l'unité de perforation

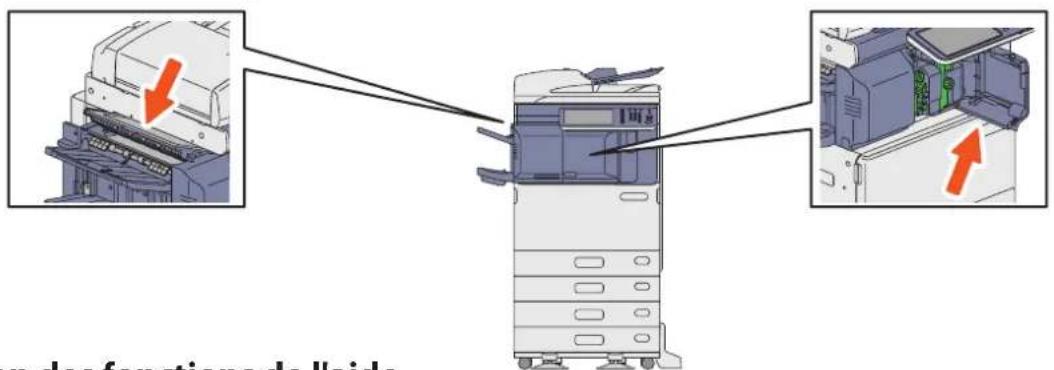

en des fonctions de l'aide

Utilisation des fonctions de l'aide

En appuyant sur dans la partie supérieure droite de l'écran tactile, vous affichez des explications sur les fonctions et les touches.

En appuyant sur 📄 dans la partie inférieure gauche de l'écran Aide, vous pouvez accéder à des informations supplémentaires sur les fonctions.

Specification de différentes fonctions de copie DECAL. M Crée une marge de rêture en décalant l'image vers la droite, la gauche, le haut ou le bas. EFFACMT BORDS Efface la bordure de l'image copiée lorsqu'une zone sombre y apparaît! FERMER

Précautions générales

Le guide des Précautions générales (PDF) décrit les causes des problèmes liés à l'utilisation du système et propose des résolutions.

Références aux Précautions générales

Chapitre Titre Section
Chapitre 1 RESOLUTION DES PROBLEMES MATERIELS		Lorsque cet écran s'affiche
		Messages affichés sur l'écran tactile
		Résolution d'un incident papier
		Résolution d'un incident d'agrafage
		Remplacement d'une cartouche de toner
		Remplacement du bac récupérateur de toner usagé
		Réapprovisionnement en agrafes
		Nettoyage des chargeurs principaux et des têtes d'impression à DEL
		Nettoyage du bac de récupération de l'unité de perforation
		Débordement des copies du Empileuse
Chapitre 2 RESOLUTION DES PROBLEMES DE COPIE Problèmes de copie
Chapitre 3 RESOLUTION DES PROBLEMES D'IMPRESSION		Problèmes liés aux travaux d'impression
		Problèmes liés au pilote d'impression
		Problèmes de connexion réseau
		Problèmes liés aux clients
		Problèmes matériels
Chapitre 4 RESOLUTION DES PROBLEMES DE SCAN Problèmes de scan
Chapitre 5	RESOLUTION DES PROBLEMES LIES A L'APPLICATION E-FILING	Problèmes liés à l'utilitaire Web e-Filing
Chapitre 6	RESOLUTION DES PROBLEMES LIES AUX CONNEXIONS RESEAU	Recherche du système au sein du réseau
		Problèmes de recherche et d'authentication LDAP
		Problèmes d'impression (liés au réseau)
		Problèmes liés au pilote de fax
		Problèmes d'authentication de logiciel client
Chapitre 7	VERIFICATION DE L'ETAT DU SYSTEME AVEC TopAccess	Icônes d'état pour le matériel figurant dans l'onglet de TopAccess
		Messages d'erreur
		Codes d'erreur
Chapitre 8 DYSFONCTIONNEMENT DU SYSTEME		En cas de dysfonctionnement du système
Chapitre 8 DYSFONCTIONNEMENT DU SYSTEME		Entretien

Codes d'erreur

Lorsque vous appuyez sur la touche [ETAT TRAV.], puis sur l'onglet [JOURNAL] de l'écran tactile, le menu JOURNAL apparaît. Ce menu affiche l'historique des travaux ainsi que les codes d'erreur.

Pour plus d'informations sur les codes d'erreur, reportez-vous au guide suivant :

Précautions générales (PDF) : "chapitre 7 : VERIFICATION DE L'ETAT DU SYSTEME AVEC TopAccess" - "Codes d'erreur"

ETAT TRAV IMPRIMER LE JOURNAL Utiliseur Date/Pre Paper Pages Nbre --- 12.1116 A4 1 1 --- 12.1115 A4-R 1 1 --- 12.1115 A4-R 1 1 --- 12.1114 A4 1 1 4 9 4011 FERMER 19:06 ETAT TRAV

Chapitre 5

FONCTIONS

AVANCEES

Fonctions avancées....54

Fonctions avancées

Le chapitre 2 de ce manuel décrit les fonctions de base. Cette section décrit les fonctions avancées afin de vous aider à tirer le meilleur profit possible de votre système.

Exemples de descriptions de fonctions avancées de cette section

Copie d'originaux de formats différents et agrafage des copies

OKI ES9475 MFP - Exemples de descriptions de fonctions avancées de cette section - 1

Ignorer les pages vierges lors de la copie ou du scan

OKI ES9475 MFP - Exemples de descriptions de fonctions avancées de cette section - 2

P.56 de ce manuel

Stockage des données dans un dossier partagé et envoi de fax

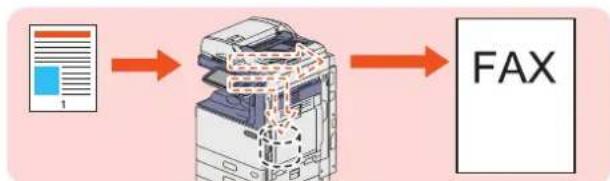

OKI ES9475 MFP - Exemples de descriptions de fonctions avancées de cette section - 3

P.57 de ce manuel

Enregistrement des paramètres de scan fréquemment utilisés dans des modèles

OKI ES9475 MFP - Exemples de descriptions de fonctions avancées de cette section - 4

P.58 de ce manuel

Ajout des données numérisées à un e-mail

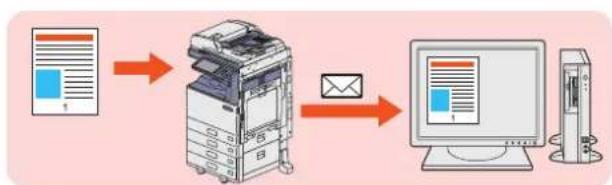

OKI ES9475 MFP - Exemples de descriptions de fonctions avancées de cette section - 5

P.59 de ce manuel

Impression de la date et de l'heure en bas des documents e-Filing

YYYY-MM-06 11:11

P.60 de ce manuel

Impression d'un fichier PDF enregistré sur un périphérique USB

PDF

P.61 de ce manuel

Impression des seules données autorisées définie sur le tableau de bord

OKI ES9475 MFP - Exemples de descriptions de fonctions avancées de cette section - 8

Copie d'originaux de formats différents et agrafage des copies

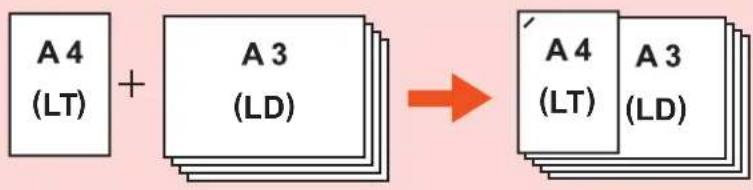

OKI ES9475 MFP - Copie d'originaux de formats différents et agrafage des copies - 1

La procédure ci-dessous explique comment réaliser et agrafer cinq jeux de copies d'originaux de formats différents (une feuille A4 ou LT et quatre feuilles A3 ou LD). Le chargeur retourneur automatique de documents et le finisseur doivent être installés.

1 Placez les originaux sur le chargeur retourneur automatique de documents.

P.16 "Positionnement des originaux" dans ce manuel

Remarque

Seuls les originaux de même largeur peuvent être utilisés dans cette procédure de copie et d'agrafage.

2 Appuyez sur la touche [ZOOM] de l'écran tactile.

3 ① Sélectionnez [FORMATS MELANGES] et appuyez sur la touche ② [OK] de l'écran tactile.

ZOOM Alper les argreaux sur le secto AMS 25% 50% 100% 200% 400% APS 100 % Hout Bas ORIGINAL A4 A3 B4 A5 AUTRE PARAM OU FORMAT = CORE A4 A3 B4 A5 AUTRE FORMAT REL RÉNITAL ANNULDT OK 1 2 ETAT TRAS

4 Appuyez sur la touche [FINITION] de l'écran tactile.

5 ① Sélectionnez [AGRAFAGE AVANT] et appuyez sur la touche ② [OK] de l'écran tactile.

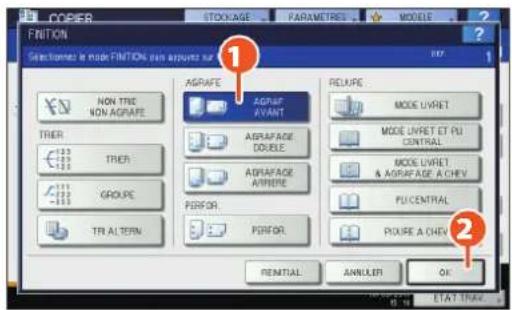

FINTION Select frames in mode FINTION plus appara sur NON TRE NON AGRAFE TRIER TRIER GROUPE TR ALTERN AGRAFE AGRAFE AVANT AGRAFACE DOUBLE AGRAFACE ATTIÈRE PERFOR PERFOR RELURE MODE UVRRET MODE UVRRET ET PU CONTRAL MODE UVRRET & AGRAFAGE A CHEV PU CENTRAL POURE A CHEV REMIAL ANNUER OK

6 Spécifiez cinq jeux de copies et appuyez sur la touche [START] du tableau de bord.

COPIE

FAX

SCAN

e-FILING IM

RESSION

Ignorer les pages vierges lors de la copie ou du scan

OKI ES9475 MFP - Ignorer les pages vierges lors de la copie ou du scan - 1

OKI ES9475 MFP - Ignorer les pages vierges lors de la copie ou du scan - 2

OKI ES9475 MFP - Ignorer les pages vierges lors de la copie ou du scan - 3

OKI ES9475 MFP - Ignorer les pages vierges lors de la copie ou du scan - 4

OKI ES9475 MFP - Ignorer les pages vierges lors de la copie ou du scan - 5

OKI ES9475 MFP - Ignorer les pages vierges lors de la copie ou du scan - 6

OKI ES9475 MFP - Ignorer les pages vierges lors de la copie ou du scan - 7

OKI ES9475 MFP - Ignorer les pages vierges lors de la copie ou du scan - 8

OKI ES9475 MFP - Ignorer les pages vierges lors de la copie ou du scan - 9

OKI ES9475 MFP - Ignorer les pages vierges lors de la copie ou du scan - 10

OKI ES9475 MFP - Ignorer les pages vierges lors de la copie ou du scan - 11

Vous pouvez copier ou scanner des originaux en omettant les feuilles vierges tout en conservant la séquence de pages d'origine.

1 Placez les originaux sur le chargeur retourneur automatique de documents. P.16 "Positionnement des originaux" dans ce manuel

2 Cliquez sur l'onglet [MODIFIER], puis sur dans le menu principal pour les fonctions de copie.

3 Appuyez sur la touche [IGNOR P. BCHES], puis sur [OK].

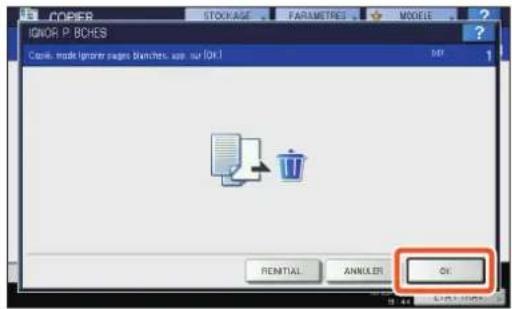

COPBER STOCKAGE PARAMETRES MODELE ID 1 ONOR P. BCHES Check: trade Ignorer pages blanches as: not OK! OK RENTIAL ANNOLERT OK

4 Appuyez sur la touche [START] du tableau de bord. Le processus de copie débute.

ScanCopie

1 Placez les originaux sur le chargeur retourneur automatique de documents. P.16 "Positionnement des originaux" dans ce manuel

2 Appuyez sur [PARAMETRE DE SCAN], puis sur ▼ dans le menu principal des fonctions de scan.

3 Sélectionnez ① [ON] dans les paramètres de "IGNORER PAGE VIERGE" puis cliquez sur ② [OK].

SCAN PARAM SCAN AUXPER NO. OK TO ANNLER COMPRESSION PAREL MOTEN BUY IGNOR P. BACH MARCH ARPET EFFACER ENTER MARCHE ARPET REGLAGE D'INTERVALLE ANKLER OK

4 Dans le menu principal de fonctions de scan, spécifiez les détails tels que la destination des données enregistrées.

5 Appuyez sur la touche [SCAN] de l'écran tactile. Le scan commence.

COPIE FAX

CAN e-FILING

MPRESSION

Stockage des données dans un dossier partagé et envoi de fax

OKI ES9475 MFP - Stockage des données dans un dossier partagé et envoi de fax - 1

Vous pouvez envoyer un fax et stocker des documents dans un dossier partagé du système ou sur un ordinateur connecté au réseau.

1 Placez les originaux.

P.16 "Positionnement des originaux" dans ce manuel

2 Appuyez sur la touche [STOCKAGE] sur l'écran tactile.

FAX Suissez l'adresse STOCKAGE PARAMETRES MODELE D000 STANDARD SAISRIN FAX SAIDE MULTI DESTINATION OPTION MONITOR CONTACT User001 User002 User003 User004 User005 User006 User007 User008 Toutes les pers LIFE TOUT ID CONNU RECHER PAUSE RETOUAR APERCU ADRESSE ETRÈURE 10/05/2015 18:24 ETAT TRAY

3 ① Renseignez les détails tels que le nom de fichier, le dossier partagé et le format de fichier puis ② cliquez sur [OK].

ENREGISTRER EN TANT QUE FICHER MFP LOCAL (MFP07573575FILE_SHARE) DISTANT 1 DISTANT 2 NOM FICHER DOC100519 FORMAT FICHER PDF MULTI/SIMPLE MULTI SIMPLE RENTIAL / OK 1 2 15:10 ETAT TRAV

4 Spécifiez le destinataire puis appuyez sur [ENVOYER]. L'envoi du fax démarre.

COPIE FAX CAN e-FILING IMPRESSION

Enregistrement des paramètres de scan fréquemment utilisés dans des modèles

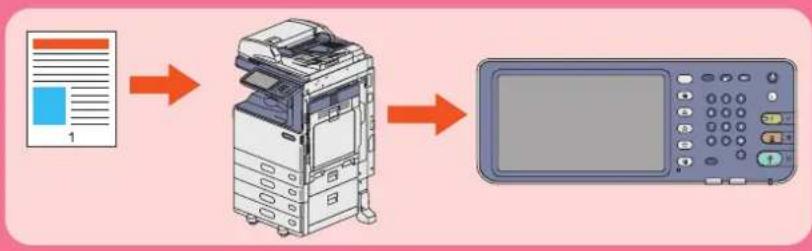

OKI ES9475 MFP - Enregistrement des paramètres de scan fréquemment utilisés dans des modèles - 1

Lorsque vous enregistrez des paramètres fréquemment utilisés dans des modèles, vous pouvez effectuer des opérations de scan sans difficultés, en rappelant simplement les modèles. La procédure d'enregistrement des paramètres de scan (les données de scan sont stockées au format PDF dans un dossier partagé) dans des modèles (GROUPE DE MODELES PUBLICS) est décrite ici.

1 Appuyez sur la touche [FICHLIER] de l'écran tactile.

2 ① Dans format de fichier, sélectionnez "PDF", puis ② appuyez sur [OK].

SCAN FICHER MPP LOCAL MPPDTS7575 FILE SHARE DISTANT 1 DISTANT 2 NOM FLOOR DEC 0059 FORMAT FICHER PDF MULTI/SIMPLE MULTI SIMPLE SECURITE MARCHE ADRET 1 2 RENTIAL ANNUER OK ETAT TRAY

3 Modifiez les paramètres de scan en fonction de vos besoins.

4 Appuyez sur la touche [MODELE] de l'écran tactile puis sur l'onglet [ENREGISTREMENT].

5 Appuyez sur [GROUPE DE MODELES PUBLICS] dans l'écran tactile puis sur 2 [OUVRIR].

MODELE Sélectionner un GROUPE N. DE GROUPE GROUPE DE MODELO PUBLICS 001 Useful Templates 002 003 004 005 006 007 008 009 1/21 2 SUPPLYER MODIFIER ANNULER OUVER RAPPÉLER ENREGISTREMENT 16/08/2010 E-11 TRAY

6 Saisissez le [MOT DE PASSE] et le mot de passe de l'administrateur, puis appuyez sur [OK].

7 ① Sélectionnez une touche de modèle vide, puis ② appuyez sur [ENREGISTRER].

MODELE Sélectionner un MODELE GROUPE DE MODELES PUBLICS 1 2 RETOUR SUPPLEMENT MOOT OF ENFEG RAPPELER ENFREGITREMENT

8 ① Définissez les paramètres tels que le nom de modèle, puis ② appuyez sur [ENREGISTRER] pour terminer l'enregistrement.

MODELE ENRES GROUPE DE MODELES PUBLICS NOM 1 SCAN VERS NOM 2 FICHER NOM UTIL NOT PASSE DEMARRIAGE AUTOMATIQUE ACTIVER DESACTIVES Cette cione indique sur le démarrage automatique es active ① ② ENRES

COPIE FAX CAN e-FILING IMPRESSION

Attachement des données numérisées à un e-mail

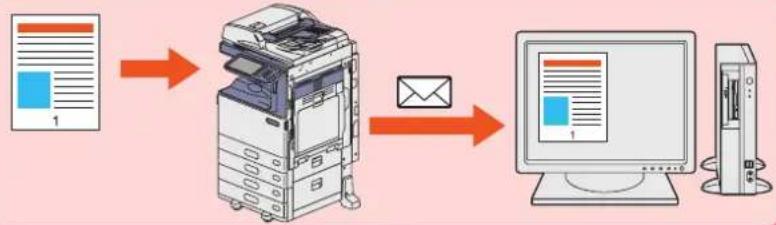

OKI ES9475 MFP - Attachement des données numérisées à un e-mail - 1

La procédure ci-dessous explique comment joindre des données numérisées à un e-mail et envoyer ce dernier à l'adresse de votre choix.

1 Placez les originaux.

P.16 "Positionnement des originaux" dans ce manuel

2 Appuyez sur la touche [E-MAIL] puis sur la touche [DESTINATAIRE] de l'écran tactile.

3 ① Spécifiez l'adresse e-mail puis ② appuyez sur [OK].

REPERTOIRE TELEPHONIQUE Appuyez sur lSTART pour lancer le coum User001@example.com 0001 DESTINATION CONTACT 0001 User001 0002 User002 0003 User003 0004 User004 Toutes les pers 0005 User005 0006 User006 0007 User007 0008 User008 EFF TOUT ID CONNU RE ENDYER ANNULER OK

4 Définissez les paramètres du fichier en fonction de vos besoins et appuyez sur [OK].

5 Appuyez sur la touche [SCAN] de l'écran tactile. Le scan commence.

SCAN Sélectionner un Menu Appuyer sur SCAN pour démarer le scan e-FILING FICHER E-MAIL USB PARAM SCAN Destination NOM DE FICHER Format f 1 User00@example.com DOC.MBSB PDF MULTI 1 1 10/05/2013 12:23 ETAT TRAV APERCU SCAN

COPIE FAX

CAN e-FILING

MPRESSION

Impression de la date et de l'heure en bas des documents e-Filing

OKI ES9475 MFP - Impression de la date et de l'heure en bas des documents e-Filing - 1

OKI ES9475 MFP - Impression de la date et de l'heure en bas des documents e-Filing - 2

OKI ES9475 MFP - Impression de la date et de l'heure en bas des documents e-Filing - 3

La procédure d'impression d'un fichier de document enregistré dans l'e-Filing avec mention de la date et de l'heure en bas de page est la suivante :

1 Sélectionnez la boîte contenant le document à imprimer.

2 ① Sélectionnez le document puis ② appuyez sur [PARAMETRES].

E-FILING 001 User01 Folder01 NOM DU DOCUMENT Date:File Paper Pages DOC100512 10:14:58 A4 1 1 RETOUR SUPPRIMER PARAMETRES TEST D'IMPR OUVER IMPRIMER IMPRIMER PARAM. BOITE 16/09/2010 17:48 ETAT TRAV

3 Appuyez sur la touche [DATE/HEURE].

4 Appuyez sur la touche [INFER.] puis sur 2 [OK].

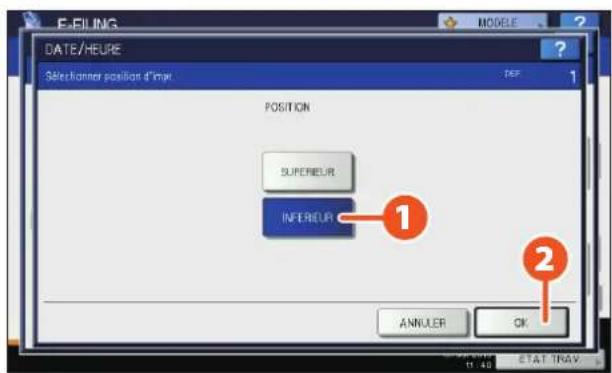

E-FILING DATE/HEURE Sélectionner position d'imp Position SUPERHEUR INFEREUR 1 2 ANNULER OK

5 Appuyez sur la touche [IMPRIMER] de l'écran tactile. L'impression commence.

COPIE FAX

CAN e-FILING

MPRESSION

Impression d'un fichier PDF enregistré sur un périphérique USB

PDF

La procédure ci-dessous explique comment imprimer un exemplaire d'un fichier PDF enregistré sur un périphérique USB.

1 Connectez le périphérique USB au port USB.

OKI ES9475 MFP - Connectez le périphérique USB au port USB. - 1

2 Appuyez sur la touche [IMPRESSION] du tableau de bord.

4 ① Sélectionnez un fichier PDF à imprimer et ② appuyez sur [IMPRIMER]. L'impression commence.

IMPRESSION TYPE DE TRAVAIL USB Nom du document / dossier 1 Document101.pdf 2 IMPRIMER OFF TOUT PARAMETRES OLAVIER DEPÔCHÉRQUE USI TROUVE 10/09/2013 ETAT TRAY

Astuces

Appuyez sur [PARAMETRES] afin de paramétrer • l'agrafage et l'impression recto verso.

Les types de fichiers suivants sont également - disponibles pour l'impression :

Fichier JPEG
Fichier PRN
Fichiers PS
Fichier XPS

COPIE FAX

CAN e-FILING

MPRESSION

Impression des seules données autorisées définie sur le tableau de bord

OKI ES9475 MFP - Impression des seules données autorisées définie sur le tableau de bord - 1

La procédure d'impression des seules données autorisées à l'aide du tableau de bord est la suivante. Cela vous évitera d'oublier de retirer les feuilles imprimées.

1 Ouvrez un fichier à imprimer sur un ordinateur Windows, puis sélectionnez [Imprimer] dans le menu fichier de l'application.
2 Sélectionnez le pilote d'impression du système et cliquez sur [Préférences] ([Propriétés]).
3 Sélectionnez "Impression de stockage" comme type de travail dans l'onglet [Basique].

OKI ES9475 MFP - Impression des seules données autorisées définie sur le tableau de bord - 2

4 Cliquez sur [OK] pour revenir à la boîte de dialogue d'impression, puis sur Imprimer.
5 Appuyez sur le bouton [IMPRIMER] du tableau de bord du système.

6 Cliquez sur le menu déroulant et sélectionnez [STOCKAGE].
7 Sélectionnez le nom d'utilisateur et appuyez sur [OK].
8 ① Sélectionnez le fichier à imprimer et ② appuyez sur [IMPRIMER]. L'impression commence.

IMPRESSION TYPE DE TRAVAIL ATTENTE User SIM NOM DU DOCUMENT Microsoft Word - DocumentID Inc. 10.8.30 A4 1 1 1/1 RETOUR SUPPRIMER EFF TOUT SEL TEXT 2 IMPRIVER 10/06/2015 E: 24 ETAT TRAV.

Chapitre 6

INFORMATIONS SUR

LE SYSTEME

Éléments fournis avec le produit ....64

Software DVD-ROM 65

Logiciels clients 66

Options 68

Connexion....71

Caractéristiques du système....74

Caractéristiques des équipements en option .....77

Eléments fournis avec le produit

Les éléments suivants sont fournis avec le système. Vérifiez que vous les possédez tous. Contactez votre technicien ou votre distributeur si des éléments sont manquants ou endommagés.

Eléments fournis avec le produit

Information de sécurité	Les informations de sécurité décrivent les précautions requises lors de l'utilisation. Pour une sécurité optimale, veillez à lire cette brochure avant toute utilisation.
Guide de Prise en main rapide (ce manuel)	Le guide de démarrage rapide décrit les préparations, l'utilisation élémentaire et avancée ainsi que la maintenance et le nettoyage régulier du système.
Software DVD-ROM	Le Software DVD-ROM contient les logiciels client tels que le pilote d'impression et le logiciel utilitaire. Il contient également les fichiers PDF du manuel d'utilisateur, notamment le Guide de la copie et lesPrécautions générales. Pour plus d'informations, reportez-vous à la section suivante :P.65 "Software DVD-ROM" dans ce manuel.

Software DVD-ROM

Le Software DVD-ROM contient des fichiers PDF du manuel utilisateur et les logiciels clients suivants tels que les pilotes d'impression et les logiciels utilitaires.

Logiciels clients

Pour Windows Programme d'installation des logiciels clients
	Pilote-PCL
	Pilote-PS
	Pilote-XPS
	Pilote TWAIN
	Téléchargeur de fichiers
	Pilote de fax
	Address Book Viewer
	Pilote Remote Scan
	Pilote WIA
	Utilitaire de sauvegarde/restauration e-Filing
Pour Macintosh Fichier PPD pour Mac OS X 10.4 à Mac OS X 10.6.x.Fichier PPD pour Mac OS X 10.7 ou version ultérieureModule d'extension pour Mac OS X 10.4 à Mac OS X 10.6.x.

Astuces

Pour l'installation du logiciel client, reportez-vous au guide suivant :

Guide d'installation des logiciels (PDF) : "chapitre 1 : PRESENTATION"

Pour plus d'informations sur les logiciels clients, consultez la page suivante :

P.66 "Logiciels clients" de ce manuel

Logiciels clients

Cette section décrit les grandes lignes du logiciel client du système. L'installation logicielle est obligatoire sur l'ordinateur à l'exception de l'utilitaire Web e-Filing et de TopAccess.

Logiciels clients pour les fonctions d'impression

Pilote-PCL	Le pilote est généralement utilisé. Pour plus d'informations, reportez-vous aux guides suivants :Guide d'installation des logiciels(PDF) : "chapitre 2 : INSTALLATION DES PILOTES D'IMPRESSION POUR WINDOWS"P.36 "Opérations d'impression élémentaires" de ce manuelGuide de l'impression(PDF) : "chapitre 2 : IMPRESSION A PARTIR DE WINDOWS"
Pilote-PS	Ce pilote permet d'imprimer des documents dans le mode haute qualité grâce à des applications telles qu' Adobe Systems Incorporated. Pour plus d'informations, reportez-vous aux guides suivants :Guide d'installation des logiciels(PDF) : "chapitre 2 : INSTALLATION DES PILOTES D'IMPRESSION POUR WINDOWS"Guide de l'impression(PDF) : "chapitre 2 : IMPRESSION A PARTIR DE WINDOWS"
Pilote-XPS	Ce pilote est conçu pour imprimer des documents à partir d'applications WPF créées pour Windows Vista ou Windows 7. Pour plus d'informations, reportez-vous aux guides suivants :Guide d'installation des logiciels(PDF) : "chapitre 2 : INSTALLATION DES PILOTES D'IMPRESSION POUR WINDOWS"Guide de l'impression(PDF) : "chapitre 2 : IMPRESSION A PARTIR DE WINDOWS"
Fichier PPD pour Macintosh	Ce pilote est conçu pour imprimer des documents à partir d'ordinateurs Macintosh (Mac OS X 10.4 ou version ultérieure). Pour plus d'informations, reportez-vous aux guides suivants :Guide d'installation des logiciels(PDF) : "chapitre 3 : INSTALLATION DES PILOTES D'IMPRESSION POUR MACINTOSH"Guide d'impression(PDF): "Chapitre 3 : IMPRESSION A PARTIR DE Macintosh"

Logiciels clients pour le scan

Pilote Remote Scan

Ce pilote permet de scanner des documents à distance et présente les données scannées sous forme d'image dans les applications qui prennent en charge TWAIN sous Windows. Pour plus d'informations, reportez-vous au guide suivant :Guide d'installation des logiciels(PDF) :"chapitre 4 : INSTALLATION DES UTILITAIRES ET DU PILOTE D'IMPRESSION"

Pilote WIA

Ce pilote permet de scanner des documents à distance et présente les données scannées sous forme d'image dans les applications qui prennent en charge WIA (Windows Imaging Acquisition) sous Windows. Pour plus d'informations, reportez-vous aux guides suivants :Guide d'installation des logiciels(PDF) :"chapitre 4 : INSTALLATION DES UTILITAIRES ET DU PILOTE D'IMPRESSION"Guide du Scan(PDF) : "chapitre 5 : AUTRES METHODES DE SCAN"

Logiciels clients pour l'e-Filing

Pilote TWAIN	Ce pilote est conçu pour récupérer les documents stockés dans l'e-Filing sous forme d'image dans une application prenant en charge TWAIN sous Windows. Pour plus d'informations, reportez-vous au guide suivant :Guide d'installation des logiciels (PDF) : "chapitre 4 : INSTALLATION DES UTILITAIRES ET DU PILOTE D'IMPRESSION"
Téléchargeur de fichiers	Le téléchargeur de fichiers permet de récupérer les documents stockés dans l'e-Filing sous forme d'image sur des ordinateurs Windows. Pour plus d'informations, reportez-vous au guide suivant :Guide d'installation des logiciels (PDF) : "chapitre 4 : INSTALLATION DES UTILITAIRES ET DU PILOTE D'IMPRESSION"
Utilitaire Web e-Filing	Cet utilisateur permet d'utiliser ou de configurer des paramètres pour l'e-Filing sur votre ordinateur à l'aide d'un navigateur. Etant donné que cet utilitaire est déjà installé sur le système, saisissez l'adresse IP du système dans un navigateur et mettez le système sous tension. Pour plus d'informations, reportez-vous au guide suivant :Guide du e-Filing (PDF) : "chapitre 3 : PRESENTATION de l'utilitaire Web e-Filing"
Utilitaire de sauvegarde/restauration e-Filing	Cet utilitaire est conçu pour sauvegarder et restaurer les données stockées dans l'e-Filing. Pour plus d'informations, reportez-vous au guide suivant :Guide d'installation des logiciels (PDF) : "chapitre 6 : INSTALLATION DES UTILITAIRES DE SAUVEGARDE/RESTAURATION e-Filing"

Logiciels clients pour les fonctions de fax en réseau

TopAccess

TopAccess permet de consulter les informations sur le périphérique, d'afficher des journaux, de créer des modèles et un répertoire téléphonique et de gérer le système à l'aide d'un navigateur. Etant donné que TopAccess est déjà installé sur le système, saisissez l'adresse IP du système dans un navigateur et mettez le système sous tension. Pour plus d'informations, reportez-vous au guide suivant :Guide de TopAccess (PDF) : "chapitre 1 : PRESENTATION"

Logiciels clients pour le fax en réseau

pilote:fax en réseau	Ce pilote permet d'envoyer des fax ou des fax Internet depuis votre ordinateur. Pour plus d'informations, reportez-vous aux guides suivants :Guide d'installation des logiciels(PDF) : “chapitre 5 : INSTALLATION DES UTILITAIRES DE FAX EN RESEAU”Guide du Fax en réseau(PDF) : “chapitre 1 : PRESENTATION”
AddressBook Viewer	Il permet de gérer le répertoire téléphonique (numéros de fax et adresses e-mail) et de charger le répertoire téléphonique depuis votre ordinateur vers le système. Pour plus d'informations, reportez-vous au guide suivant :Guide d'installation des logiciels(PDF) : “chapitre 5 : INSTALLATION DES UTILITAIRES DE FAX EN RESEAU”

Options

Les options suivantes sont vendues séparément et permettent de mettre à niveau les performances du système lorsqu'elles sont installées. Pour plus d'informations, contactez votre technicien de maintenance ou votre distributeur.

OKI ES9475 MFP - Options - 1

Cache-exposition (KA-1640PC)

Maintient l'original en place sur la vitre d'exposition.

Chargeur automatique recto verso de documents(MR-3025)

Ce chargeur permet de copier automatiquement une pile d'originaux feuille par feuille.

Kit de liaison (KN-2550)

Ce kit agit comme relais entre le finisseur et le système.

Séparateur de travaux (MJ-5006)

Permet de sortir les fax, les copies et les impressions sur des bacs papier distincts.

Meuble cassette PFP (Paper Feed Pedestal) (KD-1032)

Ce meuble vous permet d'installer la cassette supplémentaire.

Magasin grande capacité (KD-1031)

Ce magasin vous permet de charger jusqu'à 2000 feuilles (80 g/m² ou 20 lb. Bond) de papier A4 ou LT.

Cassette supplémentaire (MY-1039)

Cette cassette peut être ajoutée au meuble cassette PFP.

Finisseur (MJ-1107)

Ce finisseur permet de trier, de grouper et d'agrafer les documents imprimés. Il peut être également équipé de l'unité de perforation. Le kit de liaison est requis pour l'installation de ce finisseur.

Finisseur agrafage à cheval (MJ-1108)

Outre des fonctions de tri, de regroupement et d'agrafage, ce finisseur offre une fonction d'agrafage à cheval. Il peut être également équipé de l'unité de perforation. Le kit de liaison est requis pour l'installation de ce finisseur.

Finisseur intérieur (MJ-1036)

Ce finisseur permet de trier, de grouper et d'agrafer les documents imprimés

Il peut être également équipé de l'unité de perforation. Ce finisseur peut être installé sur ES9465 MFP.

Unité de perforation (MJ-6007)

Cette unité permet de perforer les documents imprimés. Il faut l'installer sur le finisseur intérieur.

Unité de perforation (MJ-6104)

Cette unité permet de perforer les documents imprimés. Elle doit être installée sur le finisseur ou le finisseur agrafage à cheval.

Les options ci-dessous sont également disponibles. Contactez votre technicien ou votre distributeur pour plus d'informations.

Plateau de travail (KK-4550)

Il s'agit d'une tablette permettant de poser les originaux pendant l'utilisation du système.

Ce plateau est installé sur le côté droit du système.

Unité fax (GD-1320)

Cette unité permet d'utiliser le système comme télécopieur. Elle est installée à l'arrière du système.

Deuxième ligne pour l'unité fax (GD-1260)

Cette unité permet d'ajouter une deuxième ligne au télécopieur. Elle est installée à l'intérieur du système. L'unité fax doit être installée.

Meuble (MH-2050)

Il s'agit du meuble sur lequel peut être installé le système.

Bras d'accès (KK-2550)

Ce bras permet à un utilisateur en chaise roulante de fermer le chargeur

Chargeur automatique de documents en restant assis.

P.70 "Comment utiliser le bras d'accès" de ce manuel

Etui du manuel utilisateur (KK-1660)

Placez le manuel utilisateur dans cet étui.

Module Wi-Fi (GN-1060)

Ce module permet d'utiliser le système dans un environnement local sans fil (LAN).

Elle est installée à l'intérieur du système.

L'antenne doit être installée.

Le système ne peut pas être connecté à la fois au réseau local • câblé et au réseau sans fil.

Antenne (GN-3010)

Cette option peut être utilisée lorsque le module Wi-Fi est installé.

OKI IC Card Reader (KP-2004/KP-2005)

Grâce à cette option, les utilisateurs n'ont qu'à passer leur carte à puce sur le dispositif d'identification OKI IC Card Reader pour utiliser le système.

Il est installé sur le côté droit du système.

Le système ne peut pas être équipé à la fois de l'OKI IC Card • Reader et du plateau disponible en option.

Kit d'effacement des données (GP-1070)

Ce kit permet d'effacer les données stockées temporairement lors d'opérations de copie, d'impression, de scan, de fax, de fax Internet ou de fax en réseau. Il remplace les données stockées temporairement par des données aléatoires.

Kit d'activation IPsec (GP-1080)

Ce kit permet d'activer la fonction IPsec sur votre système.

Kit d'activation de la fonction de méta-scan (GS-1010)

Ce kit permet d'activer la fonction de méta-scan sur votre système.

Kit d'activation de la police Unicode (GS-1007)

Ce kit permet l'impression à partir de l'environnement SAP utilisant la police Unicode à l'aide de ce système.

Appareil de chauffage contre l'humidité (MF-2050)

C'est une unité de préchauffage qui sert pour éviter la formation de rosée dans l'intérieur de l'équipement.

Remarque

Selon le modèle, des options sont déjà installées et les fonctions sont utilisables.

Comment utiliser le bras d'accès

Une personne en chaise roulante peut fermer le chargeur retourneur automatique de documents à l'aide du bras d'accès. Conservez-le près du système.

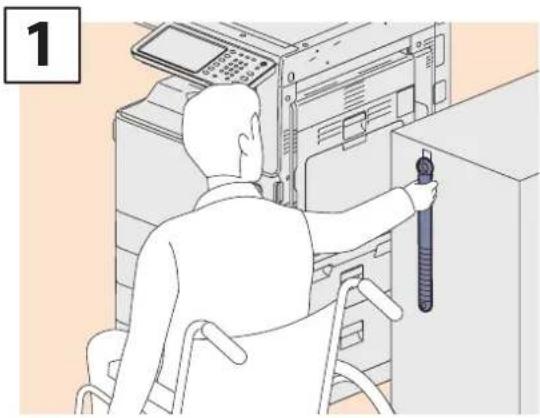

OKI ES9475 MFP - Comment utiliser le bras d'accès - 1

Fixez le bras d'accès

2 ① ②

sur la droite du chargeur retourneur automatique de documents pour le refermer.

Remarque

Ne rangez pas le bras d'accès en le fixant sur le système.

Connexion

Lorsque le système est contrôlé par la gestion des utilisateurs ou par codes départementaux, les fonctions de copie ou d'autres fonctions peuvent être exécutées si vous vous connectez via la procédure suivante.

Codes départementaux

Cette fonction permet de limiter le nombre d'utilisateurs et de gérer les volumes de copies effectuées par des groupes de personnes ou un département d'une société. Lorsque le système est contrôlé par codes départementaux, mettez le système sous tension et saisissez le code.

A la mise sous tension du système, le menu ci-dessous apparaît.

Ce menu apparaît également lorsque la touche [AUTHENTICATION] est enfoncée ou à l'activation de la fonction d'effacement automatique.

CODE DEPARTEMENT Saisir le code de département * * * * CODE DEPARTEMENT OK 10/05/2013 12:25 ETAT TRAV.

Astuces

Remise à zéro automatique

- Cette fonction renvoie tous les paramètres par défaut sans qu'il soit nécessaire d'appuyer sur la touche [RÉINITIALISER] du tableau de bord. Cette fonction est activée après une période d'inactivité définie du système (aucune sortie papier ni aucune utilisation du tableau de bord). Si la fonction de gestion par codes départementaux ou des utilisateurs est active, l'écran de saisie du code d'accès ou des informations d'identification utilisateur apparaît. Dans le cas contraire, le menu principal de la fonction de copie réapparaît.

- Par défaut, le délai d'activation de la fonction d'effacement automatique (défini au moment de l'installation du système) est de 45 secondes. Pour modifier ce paramètre, reportez-vous au guide suivant : Guide d'administration MFP (PDF) : "Chapitre 2 : PARAMETRES (ADMIN)" - "Configuration des fonctions générales"

- Lorsque vous vous connectez au système à l'aide de la gestion des utilisateurs ou par codes départementaux via un logiciel client, il se peut que vous deviez vous identifier. Pour plus d'informations, contactez votre administrateur.

Saisissez un code départemental (63 chiffres maximum) enregistré au préalable puis appuyez sur [OK] sur l'écran tactile.

Le menu change et le système est prêt à fonctionner.

En cas d'erreur de saisie, l'écran ne change pas. Vous devez spécifier le bon code départemental.

A la fin de l'opération

Afin d'empêcher tout utilisation non autorisée du système, revenez à l'affichage du menu saisi du code départemental en suivant l'une des procédures ci-dessous.

Appuyez sur la touche [AUTHENTIFICATION] du tableau de bord.

Appuyez deux fois sur la touche [RÉINITIALISER] du tableau de bord.

Gestion des utilisateurs

Vous pouvez restreindre les utilisateurs, gérer des fonctions disponibles et coller des enregistrements via la gestion des utilisateurs. Lorsque le système est géré à l'aide de cette fonction, mettez-le sous tension et entrez les informations requises (par exemple nom d'utilisateur, mot de passe). L'écran de saisie des informations d'identification apparaît également lorsque vous appuyez sur la touche [AUTHENTIFICATION] du tableau de bord ou lorsque la fonction d'effacement automatique a été activée. Renseignez les champs à l'aide de la procédure ci-après.

Remarque

Si vous entrez plusieurs fois un mot de passe incorrect, vous ne pourrez pas vous connecter pendant une certaine période car cela sera considéré comme un accès non autorisé.

Si « Le compte utilisateur est verrouillé » ou « Le nom d'utilisateur et le mot de passe ne sont pas reconnus. » s'affiche et que la connexion est impossible, contactez votre administrateur.

Astuces

- Si un utilisateur invité est activé dans les paramètres de la fonction de gestion des utilisateurs, la touche [INVITE] est disponible sur l'écran tactile. Cliquez sur [INVITE] pour vous connecter en tant qu'utilisateur invité. Pour plus d'informations sur les types de fonction disponibles, contactez votre administrateur.

Authentication local MFP
AUTHENTICATION UTILISATEUR Saisir le code de département. Appuyer sur OK. NOM UTIL MOT PASSE INVITE OK 10/05/2013 12:27 STAT TRAV

Authentication de domaine Windows
AUTHENTIFICATION UTILISATEUR Saisir le code de département. Appuyer sur OK. NOM UTIL NOT PASSE DOMAINE dep101 INVITE OK 16/09/2013 12:20 ETAT TRAY

Authentication LDAP
AUTHENTICATION UTILISATEUR Saisir le code de département. Appuyer sur OK. NOM UTIL MOT PASSE LDAP LDAP01 INVITE OK 10/05/2013 12:29 ETAT TRAV

- Lorsque vous êtes invité à saisir le code PIN (jusqu'à 32 chiffres), utilisez les touches numériques du tableau de bord. Pour plus d'informations, contactez votre administrateur.

Le nom de domaine préalablement défini par l'administrateur réseau apparaît dans le champ [DOMAINE]. Pour l'authentication LDAP, le nom de serveur LDAP s'affiche dans [LDAP] à la place de [DOMAINE].

Astuce

Si le nom de domaine ou le nom de serveur LDAP affiché n'est pas le vôtre, appuyez sur pour en sélectionner un qui vous appartient.

2 Appuyez sur la touche [NOM UTIL.].

AUTHENTIFICATION UTILISATEUR Sasir le code de département Appuyer sur OK NON UTIL NOT PASSE DOMAIN dep-101 OK

3 Saisissez le nom d'utilisateur (128 lettres au maximum) et appuyez sur la touche [OK].

OKI ES9475 MFP - Saisissez le nom d'utilisateur (128 lettres au maximum) et appuyez sur la touche [OK]. - 1

4 Appuyez sur [MOT DE PASSE].

AUTHENTIFICATION UTILISATEUR Sasser le code de département Appuyer sur OK NOV UTIL User01 NOT PASSE DESIGN DESP101 OK

5 Saisissez le mot de passe (64 lettres au maximum) et appuyez sur la touche [OK].

OKI ES9475 MFP - Saisissez le mot de passe (64 lettres au maximum) et appuyez sur la touche [OK]. - 1

7 Le système est prêt à effectuer des copies ou autres fonctions.

COPIER PRET STOCKAGE PARAMETERS MODEL AUTO A4 A3 A4-R B4 DAC/FFP 100 % OPR - CODE ZOOM NON-TRE NON AGPATC FINITION 1-1 RECTO RECTO VERSO TAT/PHOTO MODEL ORIGINAL CORE EPRESS NOR COIL AUTO AUTO CORE EPRESS AFS PRINCIPAL MODIFIER LOSSAGE 07/09/2010 EAT TRAY

Caractéristiques du système

Cette section décrit les types de papier acceptables, la capacité de chaque magasin ainsi que les caractéristiques du système.

Papier pris en charge

Chargeur	Type de support	Grammage Capacité maximale Format de papier
Cassette, Meuble cassette PFP,Cassette supplémentaire *1	PAPIER ORDINAIRE,RECYCLE	60 - 105 g/m217 - 28 lb.Bond	600 feuilles (64 g/m2, 17 lb. Bond)550 feuilles (80 g/m2, 20 lb. Bond)500 feuilles (81 - 105 g/m2, 24 lb.Bond, 28 lb. Bond)	Format A/B:A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO,305 mm × 457 mm 8,320 mm × 450 mm 8,15,320 mm × 460 mm 8,15Format LT:LD, LG, LT, LT-R, ST-R, COMP, 13"LG,8.5"SQ, 12 x 188Format K:8K, 16K, 16K-R
	EPAIS1	106 - 163 g/m2- 90 lb. Index	300 feuilles
	EPAIS2	164 - 209 g/m2- 110 lb. Index	250 feuilles
	EPAIS3	210 - 256 g/m2- 140 lb. Index	200 feuilles
Magasin grande capacité	PAPIER ORDINAIRE,RECYCLE	64 - 105 g/m217 - 28 lb.Bond	2360 feuilles (64 g/m2, 17 lb.Bond)2000 feuilles (80 g/m2, 20 lb.Bond)1660 feuilles (81 - 105 g/m2, 21 -28 lb. Bond)	A4, LT
BAC MF	PAPIER MINCE6,12	52 - 59 g/m214 - 16 lb.Bond	1 feuille	Format A/B:A3, A4, A4-R, A5-R, A6-R 6, B4, B5, B5-R,FOLIO, 305 mm × 457 mm 9,320 mm × 450 mm 10,11,15,320 mm × 460 mm 9,11,15Format LT:LD, LG, LT, LT-R, ST-R, COMP, 13"LG,8.5"SQ, 12" x 18"*9Format K:8K, 16K, 16K-RFormat non standard:Longueur : 100 mm - 297 mm (3,9 -11,7")"Largeur : 148 mm - 432 mm (5,8 - 17")
	PAPIER ORDINAIRE,RECYCLE	60 - 105 g/m217 - 28 lb.Bond	100 feuilles (64 - 80 g/m2, 17 - 20lb. Bond)80 feuilles (81 - 105 g/m2, 21 - 28lb. Bond)
	EPAIS1	106 - 163 g/m2- 90 lb. Index	40 feuilles
	EPAIS2*2	164 - 209 g/m2- 110 lb. Index	30 feuilles
	EPAIS3	210 - 256 g/m2- 140 lb. Index	30 feuilles
	EPAIS43,4	257 - 280 g/m2- 150 lb. Index	30 feuilles*6
	SPECIAL1,SPECIAL2*5	230 g/m2	30 feuilles*7
	SPECIAL3 *14	106 - 163 g/m2- 90 lb. Index	40 feuilles
	TRANSPARENT	—	30 feuilles*6	A3, A4, LD, LT
	ENVELOPPE6,13	—	1 feuille	DL (110 mm x 220 mm),COM10 (4 1/8" x 9 1/2"/105 x 241 mm),Monarch (3 7/8" x 7 1/2"/98 x 190 mm)CHO-3 : 120 mm x 235 mm(4.72" x 9.25")YOU-4 : 105 mm x 235 mm(4.13" x 9.25")
	PAPIER AONGLET	—	—	A4, LT

*1 Pour imprimer au verso de feuilles de papier Epais 1 à 3, utilisez le BAC MF.
*2 Pour imprimer des autocollants, sélectionnez le type de support Epais 2
*3 Seuls le bac de réception supérieur du finisseur, le bac de réception supérieur du finisseur agrafage à cheval et le bac de réception du système sont disponibles pour la sortie du papier.
*4 En cas de copie recto verso sur du papier Epais 4, des traces noires peuvent apparaître sur l'image copiée. Elles sont d'autant plus visibles que le contraste de l'image est élevé ou irrégulier.
*5 Les types SPECIAL1 et SPECIAL2 correspondent au papier waterproof.
*6 Le mode de copie recto verso automatique n'est pas disponible.
*7 En cas de copie recto verso, utilisez du papier waterproof spécialement conçu pour la copie recto verso.
*8 Peut être chargé dans la deuxième cassette, dans le meuble cassette PFP et dans la cassette supplémentaire.
*9 Si le finisseur est installé, le bac de réception du système n'est pas disponible pour la sortie du papier. Le bac de réception supérieur du finisseur installé et le bac de réception supérieur du finisseur agrafage à cheval sont disponibles pour la sortie du papier.
*10 Si un finisseur en option est installé, le bac de réception supérieur du finisseur, le bac de réception supérieur du finisseur agrafage à cheval et le bac de réception du système sont disponibles pour la sortie du papier.
*11 Notez que des traces noires peuvent apparaître sur les bords du papier copié.
*12 Si le finisseur ou le finisseur agrafage à cheval est installé, le papier imprimé sort dans le bac de réception supérieur du finisseur.
*13 Si le finisseur ou le finisseur agrafage à cheval est installé, le papier imprimé sort dans le bac de réception du système. Quand le finisseur intérieur est installé, le papier sort par le bac de réception du finisseur.
*14 SPECIAL3 fait référence au papier couché. Contactez votre technicien ou votre distributeur pour plus d'informations.
*15 Les modes de copie et d'impression recto verso automatiques ne sont pas disponibles.

Papier réservé aux fonctions d'impression

Chargeur Type de support Grammage Capacité maximale Format de papier
BAC MF	ORDINAIRE	90 - 105 g/m224 - 28 lb. Bond	1 feuillex1, x2	305 mm x 1 200 mm(12.00" x 47.24")
	EPAIS1	106 - 163 g/m2- 90 lb. Index

*1 Placez les feuilles une à une sur le BAC MF.
*2 Si le finisseur est installé, le bac de réception du système n'est pas disponible pour la sortie du papier. Le bac de réception supérieur du finisseur installé, le bac de réception supérieur du finisseur agrafage à cheval installé et le bac de réception supérieur du finisseur intérieur installé sont disponibles pour la sortie du papier.

Papier recommandé par type de support

Type de papier Papiers/Fabricants recommandés par Oki Grammage
ORDINAIRE	Format A/B : ColorCopy/mondiFormat LT : Laser Print/Hammermill, Color Copy Paper/Hammermill	90 g/m2, 24 lb. Bond
ORDINAIRE		100 g/m2, 28 lb. Bond
EPAIS1	Format A/B : ColorCopy/mondiFormat LT : Laser Print/Hammermill, Color Copy Paper/Hammermill	120 g/m2, 32 lb. Bond
EPAIS1		160 g/m2, 60 lb. Couverture
EPAIS2	Format A/B : ColorCopy/mondi 200 g/m	^2
EPAIS2	Format A/B : 3478/ZWECK-AVERYFormat LT : 5165/AVERY	—
EPAIS3	Format A/B : ColorCopy/mondiFormat LT : Color Copy Cover/Hammermill	220 g/m2, 80 lb. Couverture
EPAIS3		250 g/m2
EPAIS4	Format A/B : ColorCopy/mondiFormat LT : Color Copy Cover/Hammermill	280 g/m2, 100 lb. Couverture
SPECIAL1	Format A/B : Water Proof Paper Duplex ^3,4,5 Format LT : Weather Resistance Paper ^3,4,5	230 g/m2
SPECIAL2 AquaAce	^*5	230 g/m2
TRANSPARENT ^*1	Format A/B : BG72/FOLEXFormat LT : CG3700/3M	—
ENVELOPPE ^*2	COM10/Westvaco Columbian CO138/WestvacoMonarch/Mailwell No.553/Mailwell	—

*1 Seuls les films OHP recommandés par Oki doivent être utilisés. A défaut, un dysfonctionnement du système pourrait se produire.
*2 Il est possible d'imprimer au verso d'une enveloppe seulement si ce n'est pas une enveloppe auto-collante.
*3 Ce type de papier est disponible pour la copie recto verso automatique (utilisez de préférence du papier au format A4 ou inférieur).
*4 Placez les feuilles une à une sur le BAC MF.
*5 A la sortie du papier dans le bac de réception du système ou celui du finisseur, pensez à retirer les feuilles toutes les 10 copies environ.

ES9465 MFP/ES9475 MFP Caractéristiques

Nom du modèle ES9465 MFP/ES9475 MFP
Type Console
Vitre d'exposition Fixe
Système d'impression (copie) Méthode électrophotographique indirecte
Système de développement Brosse magnétique (2 composants)
Méthode de fixation Courroire IH externe
Capteur optique OPC
Système de scan de l'original		Système de scan à plat(lorsque le chargeur retourneur automatique de documents est installé : système de scan fixe par insertion des originaux)
Capteur de scan de l'original Capteur CCD linéaire
Source d'éclairage du scan DEL
Résolution	Scan 600 x 600 dpi
	Ecriture Couleur, noir et blanc (échelle de gris) : 600 dpi x 600 dpi, 5 bits
Originaux pris en charge Feuilles, livres
Formats des originaux pris en charge		Maximum : A3 ou LD
Papier de copie pris en charge	Cassette	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, 320 mm x 450 mm, 320 mm x 460 mm, LD, LG, LT, LT-R, ST-R, COMP, 13"LG, 8.5"SQ, 8K, 16K, 16K-R
	BAC MF	Longueur de 100 mm x 320 mm (5.5" - 12.6"), largeur de 148 mm x 460 mm (8.5 /18.1") (Pour les fonctions d'impression, la longueur doit être comprise entre 461 mm - 1200 mm (18.15" - 47.24")1)
Grammage du papier de copie pris en charge	Cassette	60 - 256 g/m2 (16 lb. Bond - 80 lb. Couverture (140 lb. Index))
	BAC MF	52 - 280 g/m2 (14 lb. Bond - 100 lb. Couverture (150 lb. Index))
Durée de préchauffage		Environ 27 secondes
Temps de sortie de la première copie(A4 ou LT, portrait)	Noir et blanc	ES9465 MFP : 6.4 secondesES9475 MFP : 4.7 secondes
	Couleur	ES9465 MFP : 8,1 secondesES9475 MFP : 6,1 secondes
Vitesse de copie en continu		Reportez-vous au Guide de la copie
Copies multiples		Jusqu'à 999 feuilles (saisie via le pavé numérique)
Largeur d'image exclue	Noir et blanc	Bord avant : 4,2 mm + 2,8 mm -1,2 mm ;Bord arrière : 3,0 mm ±2,0 mm ;Bords avant et arrière : 2,0 mm ±2 mm (0,08"±0,08")
	Couleur	Bord avant : 5,0 mm +2,0 mm,Bord arrière : 3,0 mm ±2,0 mm ;Bords avant et arrière : 2,0 mm ±2 mm (0,08"±0,08")
	Imprimante (noir et blanc/couleur)	Bord avant : 4,2 mm + 2,8 mm -1,2 mm ;Bord arrière : 4,2 mm +1,2 mm -2,8 mm (0,17" +0,05" -0,11"),Deux bords : 4.2 mm ±2,0 mm (0,08"±0,08")
Zoom	Taille réelle	100 ±0,5 %
	Zoom	25-400 % (par incrément de 1 %)
		Chargeur retourneur automatique de documents : 25 - 200 % (par incrément de 1 %)
Alimentation papier	Cassette	Environ 550 feuilles (80 g/m2, 20 lb. Bond)
	BAC MF	Environ 100 feuilles (80 g/m2, 20 lb. Bond)
Capacité de chargement du Empileuse		Environ 400 feuilles (80 g/m2, 20 lb. Bond)
Réglage de la densité du toner		Système magnétique de toner automatique + système de comptage pixel
Contrôle de l'exposition		Sélection automatique et manuelle à partir du niveau d'exposition 11
Interface USB		USB 2.0 (Hi-Speed)
Environnement (utilisation normale)		Température : 10 °C - 30 °C (50 - 86 °F) ; humidité : 20 - 85 % (sans condensation)
Alimentation et consommation électrique (équipements en option inclus)		220 - 240 V±10 %, 8 A (50/60 Hz) : 1,6 kW au maximum120 V CA ±10 %, 12 A (50/60 Hz) : 1,5 kW au maximum
Dimensions (système seul)		585 mm (23.0") (L) x 644 mm (25.4") (P) x 787 mm (31.0") (H) (à 90 degrés de l'angle du tableau de bord)585 mm (23.0") (L) x 762 mm (30.0") (P) x 787 mm (31.0") (H) (à 7 degrés de l'angle du tableau de bord)
Poids		Environ 80 kg (176.4 lb.) (développeur et tambour inclus)
Encombrement (système seul)		973 mm (38.3") (L) x 806 mm (30.0") (P) (à 7 degrés de l'angle du tableau de bord)
Capacité de stockage		Maximum : 1000 feuilles ou jusqu'à saturation de la mémoire (mire OKI)

Ces caractéristiques varient en fonction des conditions de copie et de l'environnement.
Les caractéristiques et la présentation sont susceptibles d'être modifiées sans préavis afin d'améliorer le produit.
*1 Les feuilles de papier dépassant 461 mm (18.15") de longueur sont imprimées avec une résolution de 300 dpi.

Caractéristiques des équipements en option

Cette section décrit les caractéristiques des options vendues séparément. Pour des informations supplémentaires ne concernant pas uniquement les caractéristiques, voir P.68 "Options" dans ce manuel.

Chargeur retourneur automatique de documents

Nom du modèle MR-3025
Faces copiées Recto, recto verso
Nombre d'originaux (A4 ou LT)	100 originaux (35 - 80 g/m2, 9,3 - 20 lb. Bond) ou 16 mm au maximum (> 80 g/m2, 20 lb. Bond) Bond)
Chargement du papier	50 feuilles/min (600 dpi)
Originaux pris en charge	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R, COMP(les originaux A5 et ST ne sont pas pris en charge)
Grammage du papier	Original recto : 35 - 157 g/m2; 9.3 - 41.8 lb.; original recto verso : 50 - 157 g/m2, 13.3 - 41.8 lb.
Source d'alimentation électrique	5 V CC, 54 V CC (fournie par le système)
Dimensions 575 mm (22.6") (L) x 531 mm (20.9") (P) x 135 mm (5.3") (H)
Poids Environ 11 kg (24.3 lb.)
Consommation électrique	49,5 W au maximum

Magasin grande capacité

Modèle KD-1031
Formats papier pris en charge	(A4 ou LT)
Grammage du papier	64 - 105 g/m2, 17 - 28 lb. Bond
Capacité maximale 2000 feuilles (80 g/m ^2 , 20 lb. Bond) (Hauteur : environ 110 mm ou 4,3" x 2)
Source d'alimentation électrique	5 V CC, 24 V CC (fournie par le système)
Dimensions	668 mm (26,3") (W) x 735 mm (28,9") (D) x 292 mm (11,5") (H) (y compris (stabilisateur inclus)
Poids Environ 26 kg (57.3 lb.)

Meuble cassette PFP (1 type de cassette)

Nom du modèle KD-1032
Formats papier pris en charge	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, 320 mm x 450 mm, 320 mm x 460 mm, LD, LG, LT, LT-R, ST-R, COMP, 8.5"SQ, 13"LG, 8K, 16K, 16K-R (A5, ST et les formats non standard ne sont pas autorisés.)
Grammage du papier	60 - 256 g/m ^2 (16 lb. Bond - 80 lb. Bond, -140 lb. Index)
Capacité maximale 550 feuilles (80 g/m ^2 , 20 lb. Bond)
Source d'alimentation électrique	5 V CC, 24 V CC (fournie par le système)
Dimensions	668 mm (26.3") (W) x 701 mm (27,6") (D) x 292 mm (11,5") (H) (y compris (stabilisateur inclus)
Poids Environ 16.3 kg (35.9 lb.)

Cassette supplémentaire

Modèle MY-1039
Formats papier pris en charge	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R, COMP, 8.5"SQ, 13"LG, 8K, 16K, 16K-R (A5, ST et les formats non standard ne sont pas autorisés.)
Grammage du papier	60 - 256 g/m ^2 (16 lb. Bond - 80 lb. Bond, -140 lb. Index)
Capacité maximale	550 feuilles (80 g/m ^2 , 20 lb. Bond), 500 feuilles (105 g/m ^2 , 24 ou 28 lb. Bond)
Poids Environ 3,5 kg (7,7 lb.)

Finisseur

Nom du modèle MJ-1107
Type Emplacement au sol	(type console)
Formats papier pris en charge	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, 305 x 457 mm , , 320 mm x 450 mm , 320 mm x 460 mm , , LD, LG, LT, LT-R, ST-R, COMP, 8.5"SQ, 13"LG, 12" x 18", , 8K, 16K, 16K-R
Grammage papier pris en charge	52 - 280 g/m2, 17 lb. Bond - 150 lb. Index
Nombre de feuilles agrafées à la fois (dont 2 pages de couverture (60 - 256 g/ m2, 16 lb. Bond à index Index))	Format de papier	60 - 80 g/m216 - 20 lb. Bond	81 - 90 g/m221 - 24 lb. Bond	91 - 105 g/m225 - 28 lb. Bond
	A4, B5, LT, 8.5"SQ, 16K 50 feuilles 50 feuilles	30 feuilles
	A3, A4-R, B4, FOLIO, LD, LG, LT-R, COMP, 13"LG, 8K	30 feuilles 30 feuilles	15 feuilles
Position d'agrafage Avant, arrière, double
Source d'alimentation électrique	Fournie par le système
Dimensions 535 mm (21.4") (L) x 598 mm (23,92") (P) x 1092 mm (43,68") (H)
Poids Environ 34 kg (74,8 lb.)
Consommation électrique	70 W maximum

Capacité du bac du finisseur

Unité : mm (±7 mm tolérés ou 0.276")

Valeurs entre parenthèses : nombre de feuilles (80 g/m² ou 20 lb. Bond)

Empileuse (supérieur)

MJ-1101 avec format papier unique
Mode Non-tri
A4, A5-R, B5, LT, ST-R, 8.5"SQ, 16K	36,75 mm"(250)
A3, A4-R, B4, B5-R, FOLIO, 305 mm x 457 mm, LD, LG, LT-R, COMP, 13"LG, 12" x 18", 8K, 16K-R	18,4 mm"(125)

Empileuse

MJ-1101 avec format papier unique
Mode Non-tri Tri/Regroupement Agrafes chargées
A4, B5, LT,8.5"SQ, 16K	250 mm"(2000)	250 mm"(2000)	Pile de 250 mm (9.84""), 2000 feuilles ou30 ensembles (première valeur atteinte)
A3, A4-R, B4, FOLIO, LD, LG, LT-R,COMP, 13"LG, 8K	140 mm"(1000)	140 mm"(1000)	Pile de 140 mm (5.51""), 1000 feuilles ou30 ensembles (première valeur atteinte)

Pour connaître la capacité du bac lorsque plusieurs formats de papier sont chargés, reportez-vous aux spécifications décrites dans les tableaux ci-dessus pour le format le plus grand.

Finisseur avec agrafage à cheval

Nom du modèle MJ-1108
Type Emplacement au sol (type console)
Formats papier pris en charge	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, 305 457 , 320 mm x 450 mm, 320 mm x 460 mm, mm x mm, LD, LG, LT, LT-R, ST-R, COMP, 8,5"SQ, 13"LG, 12" x 18", 8K, 16K, 16K-R
Grammage papier pris en charge	52 - 280 g/m2(14 lb. Bond - 150 lb. Index)
Nombre de feuilles agrafées en une fois (dont 2 couvertures (60 - 256 g/m2, 16 lb. Bond à index 140 lb.)	Format de papier	80 g/m220 lb. Bond	90 g/m224 lb. Bond	105 g/m228 lb. Bond
	A4, B5, LT, 8.5"SQ, 16K 50 feuilles 50 feuilles 30 feuilles
	A3, A4-R, B4, FOLIO, LD, LG, LT-R, COMP, 13"LG, 8K 30 feuilles 30 feuilles 15 feuilles
Position d'agrafage Avant, arrière, double
Nombre de feuilles agrafées à la fois	Format de papier	80 g/m220 lb. Bond	90 g/m224 lb. Bond	105 g/m228 lb. Bond
Nombre de feuilles agrafées à la fois	A3, B4, A4-R, LD, LG, LT-R, 8K 15 feuilles 15 feuilles 10 feuilles
Nombre de feuilles pliées au centre à la fois	Format de papier	80 g/m220 lb. Bond	90 g/m224 lb. Bond	105 g/m228 lb. Bond
Nombre de feuilles pliées au centre à la fois	A3, B4, A4-R, LD, LG, LT-R, 8K 5 feuilles 5 feuilles 5 feuilles
Source d'alimentation électrique	Fournie par le système
Dimensions 617 mm (L) x 603 mm (P) x 1085 mm (H)
Poids Environ 70 kg
Consommation électrique	100 W maximum

Capacité du bac du finisseur agrafage à cheval

Unité : mm (±7 mm tolérés")

Empileuse (supérieur)

Valeurs entre parenthèses : nombre de feuilles (80 g/m² ou 20 lb. Bond)

Chargé avec un seul format de papier
Mode Non-tri
A4, A5-R, B5, LT, ST-R, 8.5"SQ, 16K	36,75 mm(250)
A3, A4-R, B4, B5-R, FOLIO, 305 mm x 457 mm, 320 mm x 450 mm, 320 mm x 460 mm, LD, LG, LT-R, COMP, 13"LG, 12"x18", 8K, 16K-R	18,4 mm(125)

Empileuse

Chargé avec un seul format de papier
Mode Non-tri	Tri/Groupe		Agrafeuse à position unique avant/arrière	Agrafeuse deux positions
A4, B5, LT, 8.5"SQ, 16K	350 mm(3000)	350 mm(3000)	Pile de 100 ensembles ou2 000 feuilles (première valeuratteinte)	Pile de 150 ensembles ou2 000 feuilles (première valeuratteinte)
A3, A4-R, B4, FOLIO,305 mm x 457 mm, LD, LG,LT-R, COMP, 13"LG, 12" x 18",8K	175 mm(1500)	175 mm(1500)	Pile de 50 ensembles ou1 000 feuilles (première valeuratteinte)	Pile de 75 ensembles ou1 000 feuilles (première valeuratteinte)

Pour connaître la capacité du bac lorsque plusieurs formats de papier sont chargés, reportez-vous aux spécifications décrites dans les tableaux ci-dessus pour le format le plus grand.
Pour plus d'informations sur la capacité de charge du bac de l'unité d'agrafage à cheval, reportez-vous au guide suivant :
Guide de la copie (PDF) : "chapitre 3 : MODES DE COPIE ELEMENTAIRES" - "Sélection d'un mode de finition"

Finisseur intérieur

Nom du modèle MJ-1036
Type Finisseur intérieur
Formats de papier pris en charge	A3, A4, A4-R, A5-R, A6-R, B4, B5, B5-R, FOLIO, 305 mm x 457 mm, 320 mm x 450 mm, 320 mm x 460 mm, CHO-3 (120 mm x 235 mm), YOU-4 (105 mm x 235 mm), LD, LG, LT, LT-R, ST-R, COMP, 8,5"SQ, DL (110 mm x 220 mm), COM10 (4 1/8" x 9 1/2"), Monarch (3 7/8" x 7 1/2"), 13"LG, 8K, 16K, 16K-R
Grammage papier pris en charge	52 - 280 g/m ^2 , 16 lb. Bond - 150 lb. Index
Nombre de feuilles agrafées à la fois (dont 2 pages de couverture (106 - 256 g/m ^2 , 29 lb. Bond - 140 lb. 140 lb.)	Format de papier	60 - 80 g/m ^2 , 16 - 20 lb. Bond	81 - 90 g/m ^2 , 21 - 24 lb. Bond	91 - 105 g/m ^2 , 25 - 28 lb. Bond
	A4, A4-R, B5, B5-R, LT, LT-R, 8,5" SQ, 16K, 16K-R	50 feuilles 50 feuilles	30 feuilles
	A3, B4, FOLIO, LD, LG, COMP, 13" LG, 8K 30	feuilles 30 feuilles 15	feuilles
Position d'agrafage Avant, arrière, double
Source d'alimentation électrique	Fournie par le système
Dimensions	481.6 mm (18.96") (W) x 507.5 mm (19.98") (D) x 232.1 mm (9.14") (H) (lorsque l'extension du bac est retirée)
Poids Environ 15,3 kg (33,7 lb.)
Consommation électrique	53 W maximum

Capacité du bac du finisseur intérieur

Unité : mm (±4 mm tolérés ou 0,158")

Valeurs entre parenthèses : nombre de feuilles (80 g/m² ou 20 lb. Bond)

Bac de réception supérieur

(MJ-1032 avec format papier unique)
Mode Non-tri
A4, A4-R, B5, B5-R, A5-R, LT, LT-R, ST-R, 8,5" SQ, 16k, 16K-R	14 mm ; 0,55"(100)
A3, B4, FOLIO, LD, LG, COMP, 13" LG, 8K	7 mm ; 0,28"(50)

Bac de réception inférieur

(MJ-1032 avec format papier unique)
Mode Sans tri Tri Agrafé
A4, A4-R, B5, B5-R, A5-R, LT, LT-R, ST-R, 8,5" SQ, 16k, 16K-R	73 mm ; 2,87"(500)	73 mm ; 2,87"(500)	Pile de 73 mm (2,87"), 500 feuilles ou 50 ensembles (première valeur atteinte)
A3, B4, FOLIO, LD, LG, COMP, 13" LG, 8K	36 mm ; 1,42"(250)	36 mm ; 1,42"(250)	Pile de 36 mm (1,42"), 250 feuilles ou 25 ensembles (première valeur atteinte)

Pour connaître la capacité du bac lorsque plusieurs formats de papier sont chargés, reportez-vous aux spécifications décrites dans les tableaux ci-dessus pour le format le plus grand.

Séparateur de travaux

Nom du modèle		MJ-5006
Formats papier pris en charge	Format standard	A3, A4, A4-R, A5-R ^x1 , A6-R ^x2 , B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R ^1 , COMP, 13"LG, 8,5"SQ, 8K, 16K, 16K-R ^*1
Formats papier pris en charge	Format non standard	Longueur : 100 mm - 297 mm (3,9 - 11,7"), Largeur : 148 mm - 432 mm (5,8 - 17") ^*1
Grammage papier pris en charge	Chargeur supérieur	52 - 105 g/m ^2 , 14 - 28 lb. Bond
Grammage papier pris en charge	Chargeur inférieur	52 - 280 g/m ^2 , 14 lb. Bond - 150 lb. Index
Capacité de chargement	Chargeur supérieur	25 mm, 0,98" (150 feuilles) ^*3
Capacité de chargement	Chargeur inférieur	40 mm, 1,57" (250 feuilles) ^*3
Source d'alimentation électrique		Fournie par le système
Poids		Environ 1,5 kg (3,3 lb.)

*1 Le chargeur supérieur est utilisé pour la sortie du papier.

*2 Le chargeur inférieur est utilisé pour la sortie du papier.

*3 La valeur entre parenthèses est le nombre de feuilles Bond de 80 g/m² ou 20 lb.

Unité de perforation

Nom du modèle MJ-6104
Formats papier pris en charge	A3, A4, A4-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, COMP, 8.5"SQ, 13"LG, 8K, 16K, 16K-R
Grammage papier pris en charge	60 - 256 g/m2, 16 lb. Bond - 140 lb. Index (films OHP et papier traité non acceptés)
Dimensions	112 mm (4,41") (L) x 573 mm (22,56") (P) x 323 mm (12,72") (H) (capot inférieur exclu)
Poids Environ 7 kg

	Nombre et diamètre des perforations Formats papier pris en charge
Au Japon et dans la plupart des pays d'Europe (MJ-6104E)	2 perforations(6,5 mm ou 0,26" de diamètre.)	A3, A4, A4-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, COMP, 8.5"SQ, 13"LG, 8K, 16K, 16K-R
Amérique du Nord (MJ-6104N)	2/3 perforations (au choix)(8,0 mm ou 0,32" de diamètre.)	2 perforations : A4-R, LG, LT-R, COMP, 8,5"SQ, 13"LG, B4, B5, B5-R, FOLIO, 16K-R""3 perforations : A3, A4, LD, LT, 8K, 16K
En France (MJ-6104F)	4 perforations(6,5 mm ou 0,26" de diamètre ;80 mm ou 3.15""d'espacement)	A3, A4, LD, LT, 8K, 16K
En Suède (MJ-6104S)	4 perforations(6,5 mm ou 0,26" de diamètre; 70 et 21 mm ou 2.76"" et 0.83"" d'espacement)	A3, A4, A4-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, COMP, 8.5"SQ, 13"LG, 8K, 16K, 16K-R

Unité de perforation

Nom du modèle MJ-6007
Formats papier pris en charge	A3, A4, A4-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, COMP, 8,5".SQ, 13".LG, 8K, 16K, 16K-R
Grammage papier pris en charge	60 - 128 g/m2, 16 lb. Bond - 34 lb. Bond (films OHP et papier traité non acceptés)
Poids Environ 3,3 kg (7,3 lb.)

	Nombre et diamètre des perforations Formats papier pris en charge
Au Japon et dans la plupart des pays d'Europe (MJ-6007E)	2 perforations(6,5 mm ou 0,26" de diamètre.)	A3, A4, A4-R, B4, B5, B5-R, FOLIO, LT, LT-R, LD, LG, COMP, 8.5"SQ, 13"LG, 8K, 16K, 16K-R
Amérique du Nord (MJ-6007N)	2/3 perforations (au choix)(8,0 mm ou 0,32" de diamètre)	2 perforations : A4-R, B4, B5, B5-R, FOLIO, LG, LT-R, COMP, 8.5"SQ, 13"LG, 16K-R3 perforations : A3, A4, LD, LT, 8K, 16K
France (MJ-6007F)	4 perforations(6,5 mm ou 0,26" de diamètre; 80 mm ou 3,15" d'espacement)	A3, A4, LD, LT, 8K, 16K
En Suède (MJ-6007S)	4 perforations(6,5 mm ou 0,26" de diamètre. ; 70 mm et 21 mm ou 2,76" et 0,83" d'espacement)	A3, A4, A4-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, COMP, 8,5".SQ, 13".LG, 8K, 16K, 16K-R

Kit de liaison

Modèle KN-2550

Unité fax

Modèle GD-1320
Format de l'original	A3, A4, A4-R, A5, A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST, ST-R, COMP
Format du papier d'impression	297 mm x 420 mm (A3), 210 mm x 297 mm (A4), 148 mm x 210 mm (A5), 257 mm x 364 mm (B4), 182 mm x 257 mm (B5), 210 mm x 330 mm (FOLIO), 11" x 17" (LD), 8,5" x 14" (LG), 8,5" x 11" (LT), 5,5" x 8,5" (ST), 0. 1/8" x 14" (COMP)
Compatibilité des modes de communication	Mode exclusif, ECM, G3
Résolution transmise	Horizontale : 8 points/mm, 16 points/mm, 300 points/pouce
Résolution transmise	Verticale : 3,85 lignes/mm, 7,7 lignes/mm, 15,4 lignes/mm, 300 dpi
Vitesse de transmission	33 600/31 200/28 800/26 400/24 000/21 600/19 200/16 800/14 400/12 000/9600/7200/4800/2400 bps
Système de codage JBIG/MMR/MR/MH
Capacité mémoire Transmission/Réception : 1 Go (disque dur) *1
Type de matériel Modèle de type console, type mixte transmission/réception
Réseau utilisable Réseau téléphonique public commuté (RTPC)

*1 Pour les disques durs, l'abréviation "Mo" correspond à 1 million d'octets (la capacité totale d'un disque dur dépend de l'environnement d'exploitation).

Pour plus de détails sur l'unité fax (GD-1320), reportez-vous au guide suivant :

GD-1320/GD-1260 - Manuel utilisateur de l'unité de FAX : "Chapitre 1 : AVANT D'UTILISER LE FAX"

Les valeurs ci-dessus sont obtenues sous réserve d'utiliser du papier recommandé par Oki. Les caractéristiques et la présentation sont susceptibles d'être modifiées sans préavis afin d'améliorer le produit.

INDEX

B

BAC MF 6

Bac récupérateur de toner usagé 7

Butoir de sortie du papier 7

C

Cache-exposition 7,68

Capot de l'alimentation papier 6

Capot frontal....6

Caractéristiques....76

Caractéristiques des équipements en option 77

Cartouche de toner 40

Cassette 6

Cassette supplémentaire 77

Chargement du papier 15

Chargeur automatique recto verso de documents 68

Chargeur retourneur automatique de documents 6,77

Clavier tactile 11

Codes départementaux 7

Codes d'erreur 55

D

Date et heure 10

Description des éléments 6

Dispositif de nettoyage des chargeurs principaux .... 7

Dispositif de nettoyage des de la tête d'impression à DEL.... 7

DVD Utilitaires client/Documentation utilisateur.... 65

E

Ecran tactile.... 7,9,10

Ecran tactile:zone d'affichage des alertes 10

Éléments fournis avec le produit 64

Empileuse 7

Etui du manuel utilisateur (face arrière).... 6

F

Finisseur 78

Finisseur avec agrafage à cheval.... 79

Finisseur intérieur 68,80

G

Gestion des utilisateurs.... 72

1

Ignorer les pages vierges lors de la copie ou du scan .... 56

Impression d'un fichier PDF enregistré sur un périphérique USB .. 61

Indicateur du format de papier 6

Interrupteur d'alimentation électrique principal 7

K

Kit de liaison 68,81

L

Logiciels clients 66

M

Magasin grande capacité 68,77

Meuble cassette PFP 6,68,77

Mise hors tension (arrêt).... 13

mise sous tension 12

Modes d'économie d'énergie 14

N

Nettoyage régulier 47

0

Options 68

P

Papier pris en charge.... 74

Papier recommandé par type de support 75

Pavé numérique 8

Port USB 6

Port USB (4 fiches)....6

R

Réglage de l'angle du tableau de bord 9

Remplacement de la réserve d'agrafes 42

Remplacement du bac récupérateur de toner usagé ..... 41

Remplacement d'une cartouche de toner 40

Repère 7

S

Séparateur de travaux 68,80

Software DVD-ROM 65

T

Tableau de bord....7,8

Tableau de bord:voyant d'ATTENTION 8

Touche [?] (aide) 8

Touche [ALIMENTATION] 8

Touche [AUTHENTIFICATION] 8

Touche [COMPTEUR] 9

Touche [COPIF]....8

Touche [DONNÉES EN MÉMOIRE] 8

Touche [ÉCONOMIE D'ÉNERGIE] 10

Touche [EFFACER] 9

Touche [ETAT TRAV.] 9

Touche [EXTENSION] 38

Touche [FILING BOX] 8

Touche [IMPRESSION] 8

Touche [INTERRUPTION] 8

Touche [MENU] 8,38

Touche [PARAMÈTRE] 8

Touche [RÉINITIALISER] 8

Touche [SCAN] 8

U

Unité de perforation 81

Unité fax 69,82

Unité recto verso.... 6

V

Vitre d'exposition.... 7

Voyant d'ATTENTION 7

Voyant de document 7

Voyant DONNÉES 8

Voyant INTERRUPTEUR PRINC.R 8

Voyant MEMORY RX 8

Z

Zone d'affichage des informations sur le rôle 38

Zone d'affichage des messages 10

Zone d'affichage du nom de l'utilisateur 38

Zone de scan 7

Coordonnées Oki

Oki Systèmes (France) S.A.

44-50 Av. du Général de Gaulle

94246 L'Hay les Roses

Paris

Tel:+33 01 46 15 80 00

Télécopie:+33 01 46 15 80 60

Website: www.oki.fr

Support français +41 61 827 94 82

ES9475 MFP - Imprimante OKI - Notice d'utilisation et mode d'emploi gratuit

FOIRE AUX QUESTIONS - ES9475 MFP OKI

Questions des utilisateurs sur ES9475 MFP OKI

MODE D'EMPLOI ES9475 MFP OKI

SYSTÈMES NUMÉRIQUES MULTIFONCTIONS COULEUR

Guide de Prise en main rapide

Manuels imprimés

Information de sécurité

Guide de Prise en main rapide (ce manuel)

Utilisation du Software DVD-ROM

Pour Manuels (Windows):

Pour Manuels (Macintosh):

Manuels au format PDF

Guide de la copie

Guide du Scan

Guide du e-Filing

Guide d'administration

Guide d'installation des logiciels

Guide de l'Impression

Guide de TopAccess

Précautions générales

Guide du Fax

Guide de gestion en mode Haute sécurité

Manuel utilisateur pour unite Fax GD-1320/GD-1260

Menu Aide pour les logiciels clients

Manuel utilisateur relatif aux options

Consultation des manuels au format PDF (Portable Document Format)

Pour lire ce manuel

Symboles utilisés dans ce manuel

AVERTISSEMENT

ATTENTION

Remarque

Astuce

Description de l'orientation de l'original/du papier

Captures d'écran et procédures de fonctionnement

TABLE DES MATIERES

Chapitre 1 PREPARATION

Chapitre 2 OPERATIONS ELEMENTAIRES

Chapitre 3 MAINTENANCE

Chapitre 4 DEPANNAGE

Chapitre 5 FONCTIONS AVANCEES

Chapitre 6 INFORMATIONS SUR LE SYSTEME

Cartouches de toner recommandées

Fonction de détection des cartouches :

- Fonction de détection de la fin du toner

- Fonction d'optimisation de la qualité de l'image

Marques

Chapitre 1 PREPARATION

Description des éléments

Face avant/Côté droit

15. Interrupteur d'alimentation électrique principal

16. Voyant d'ATTENTION

Côté gauche / interne

17. Voyant de document

1. Cache-exposition

2. Vitre d'exposition

3. Ecran tactile

4. Tableau de bord

5. Cartouche de toner

6. Bac récupérateur de toner usagé

7. Dispositif de nettoyage des chargeurs principaux

8. Dispositif de nettoyage des de la tête d'impression à DEL

9. Empileuse

10. Butoir de sortie du papier

11. Zone de scan

12. Repère

Tableau de bord

1. Touche [SCAN]

2. Touche [COPIE]

3. Touche [MENU]

4. Touche [PARAMÈTRE]

5. Touche [INTERRUPTION]

6. Touche [COMPTEUR]

7. Touche [ÉCONOMIE D'ÉNERGIE]

8. Touche [ALIMENTATION]

9. Pavé numérique

10. Touche [RÉINITIALISER]

11. Touche [STOP]

12. Touche [START]

13. Voyant INTERRUPTEUR PRINC.
