Type de produit	Remplisseur de baignoire à poignée double
Marque	TOTO
Modèle	TB100DF
Utilisation prévue	Remplissage de baignoire et douchette
Pression de fonctionnement	20 à 80 psi (0,14 à 0,55 MPa)
Pression maximale	80 psi (0,55 MPa) statique
Température ambiante minimale	0 °C (32 °F)
Raccordement entrée eau	1/2 NPT mâle (non fourni)
Entraxe des arrivées d'eau	150 mm (5-7/8 po)
Épaisseur de plancher admise	10 à 15 mm (3/8-9/16 po)
Matériau	Laiton chromé
Nombre de poignées	2 (double commande)
Fonctions	Remplissage baignoire, douchette, inverseur
Entretien	Savon doux, eau chaude, chiffon doux
Nettoyants interdits	Abrasifs, laine d'acier, produits chimiques corrosifs
Pièces incluses	Bec, douchette, assemblage remplisseur, tuyau, crochet, supports de montage (2), casse-vide, écrous de blocage (2), écussons (2), régulateur, vis autotaraudeuses (6) et chevilles (6)
Outils nécessaires	Tournevis cruciforme, clé à molette, perceuse
Garantie résidentielle	Durée de vie du produit
Garantie commerciale	1 an
Conformité	Respecter les codes locaux de plomberie

FOIRE AUX QUESTIONS - TB100DF TOTO

Quelle est la pression d'eau recommandée pour le TB100DF ?

La pression de fonctionnement doit être comprise entre 20 et 80 psi (0,14 à 0,55 MPa). Une pression trop élevée peut endommager le produit.

Comment nettoyer le remplisseur de baignoire TOTO TB100DF ?

Utilisez un savon doux et de l'eau chaude, rincez abondamment et essuyez avec un chiffon doux. Évitez les nettoyants abrasifs, la laine d'acier et les produits chimiques corrosifs.

Quels outils sont nécessaires pour l'installation ?

Les outils requis sont : un tournevis cruciforme, une clé à molette et une perceuse (pour les chevilles).

Comment installer correctement les arrivées d'eau ?

Installez des mamelons 1/2 NPT mâle (non fournis) en respectant un entraxe de 150 mm. Rincez les canalisations avant de connecter les tuyaux de remplissage (rouge pour chaud, bleu pour froid).

Le produit est-il livré avec tous les composants nécessaires ?

Oui, le kit comprend : bec, douchette, assemblage remplisseur, tuyau de douchette, crochet, supports de montage (2), casse-vide, écrous de blocage (2), écussons (2), régulateur, vis et chevilles.

Que faire en cas de fuite après installation ?

Vérifiez les raccordements et la pression. Assurez-vous que les tuyaux d'alimentation sont correctement connectés aux sources chaude et froide. Si la fuite persiste, contactez un professionnel.

Quelle est la garantie du TOTO TB100DF ?

Pour un usage résidentiel, la garantie est à durée de vie du produit. Pour un usage commercial, elle est de 1 an. La garantie couvre les défauts de matériau et de fabrication.

Puis-je utiliser le produit avec une pression d'eau supérieure à 80 psi ?

Non, la pression statique maximale est de 80 psi. Une pression excessive peut endommager les composants internes et annuler la garantie.

Comment entretenir la finition chromée ?

Nettoyez régulièrement avec un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs qui pourraient ternir le chrome.

Où trouver les pièces de rechange pour le TB100DF ?

Les pièces de rechange sont disponibles auprès des distributeurs agréés TOTO. Consultez le site totousa.com ou contactez le service client au 1-888-255-8134.

MODE D'EMPLOI TB100DF TOTO

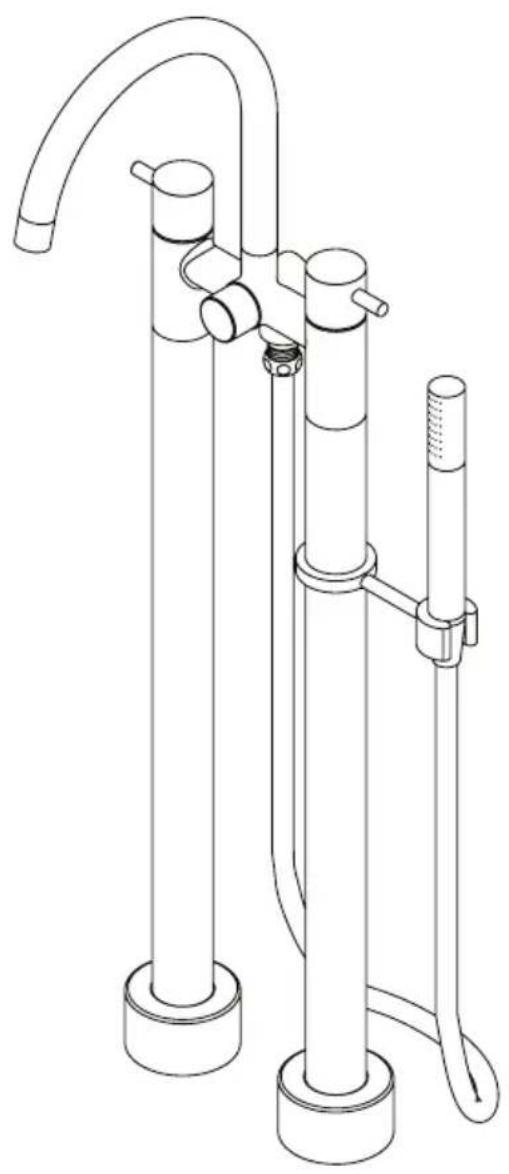

Remplisseur de Baignoire à Poignée Double Intégrable

Merci d'Avoir Choisi TOTO ^® ! 12

Entretien et Nettoyage 12

Avant de Commencer 12

Outils Nécessaires 12

Pièces Incluses 13

Avertissements....13

Procédure d'Installation 14-15

Garantie....16

Dimensions Brute 17

Pièces de Rechange 18

MERCI D'AVOIR CHOISI TOTO!

La mission de TOTO est d'offrir au monde entier un style de vie sain, hygiénique et plus confortable. comme principe de base, nous concevons chaque produit avec un équilibre entre la forme et la fonction. félicitations pour votre choix.

ENTRETIEN ET NETTOYAGE

Votre nouveau remplisseur baignoire est conçu pour un rendement sans problèmes et ce, pour de nombreuses années. maintenez son aspect de neuf en le nettoyant régulièrement avec un savon doux, rincez-le à fond avec de l'eau chaude et essuyez-le avec un chiffon doux et propre. n'utilisez pas de nettoyants abrasifs, laine d'acier ou produits chimiques corrosifs car ils terniront la finition. le non-respect de ces directives peut annuler votre garantie.

AVANT DE COMMENCER

■ Observez tous les codes locaux de plomberie.
■ Assurez-vous que l'alimentation d'eau est coupée.
■ Lisez ces instructions attentivement afin d'assurer une installation adéquate.
■ TOTO se réserve le droit de modifier la conception du produit sans préavis.
La surface du plancher doit être complétée et mise à niveau avant d'installer le remplisseur baignoire.

OUTILS NÈCESSAIRES

Tournevis Cruciforme

Clé à Molette Perceuse

PIÈCES INCLUDES

Vérifiez que toutes les pièces sont incluses dans votre paquet:

Bec

Douche à Main

Assemblage du Remplisseur de Baignoire

Tuyau de la Douche à Main

Crochet pour Douchette avec Vis à Réglage

Supports de Montage (2 pièces)

Casse-vide

Écrous de Blocage (2 pièces)

Écusson (2 pièces)

Régulateur

Vis Autotaraudeuses avec des Chevilles (6 pièces chacun)

AVERTISSEMENTS

Pour une opération sécurisée, observez les directives comme suit:

■ Pression de fonctionnement recommandée:

• Pression minimum.....20 psi (0.14 MPA), dynamique
• Pression maximum.....80 psi (0.55 MPA), statique

■ Ne pas souder les connexions directement sur la valve du fait que les composants internes peuvent être endommagés.
N'utilisez pas le produit à une température ambiante sous 32°F (0°C).

PROCÉDURE D'INSTALLATION

1) Installez les mamelons des sources d'eau chaude et froide (1/2 NPT mâle, non fourni) selon le schéma fourni.

IM PORTANT: Le positionnement correct des lignes d'alimentation est essentiel pour assurer une bonne installation.

Rincez soigneusement tous les câbles d'alimentation et couper l'alimentation d'eau avant de procéder à l'installation.

3/8"-9/16" (10-15 mm) Mamelon de 1/2" NPT Plancher

5-7/8" (150 mm) Source d Eau Chaude Baignoire Source d Eau Froido

2) Desserrez la vis de réglage sur le support de la douchette et le faire glisser jusqu'au pied de l'ensemble du remplisseur de baignoire, suivie par les écussons.

Serrez légèrement la vis de fixation pour maintenir la douchette en place pendant le reste de l'assemblage.

Écusson Assemblage du Rempisseur de Baignoire Crochet pour Douchette

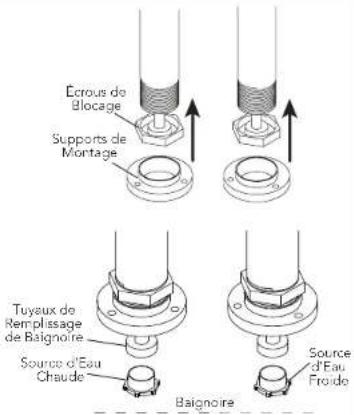

3) Vissez un écrou sur chaque pied de l'ensemble du remplisseur de la baignoire jusqu'à ce qu'il s'arrête, suivie d'un support de montage.

Connectez les tuyaux de remplissage de la baignoire chaud (rouge) et froid (bleu) aux mamelons des sources d'eau correctes.

Enfilez les supports de montage vers le haut ou vers le bas des pieds du remplisseur autant que nécessaire, jusqu'à ce que le dispositif de remplissage baignoire soit de niveau.

Écrous de Blocage Supports de Montage Tuyaux de Rempissage de Baignoire Source d'Eau Chaude Source d'Eau Froide Baignoire

Procédure d'Installation (suite)

4) Fixez les supports de montage au sol avec les vis autotaraudeuses inclues, en utilisant les chevilles fournies si nécessaire.

Serrez les écrous de blocage contre les supports de montage, puis baissez les rosaces sur eux.

5) Desserrez la vis de réglage sur la sortie du dessus du remplisseur de baignoire, poussez le bec fermement dans la sortie et serrer la vis pour le fixer.

Bec Vis de Régiago

6) Vissez le casse-vide sur l'inverseur de remplissage de la baignoire.

Installez le régulateur à l'intérieur de l'écrou court sur le tuyau de la douchette, avec le petit joint torique dirigé vers le haut (voir l'illustration à droite), et serrez le tuyau de la douchette sur le casse-vide.

Connectez la douchette à l'extrémité libre du tuyau de la douchette.

Casso-vido Régulateur Tuyau de la Douche à Main

7) Ouvrez la source d'approvisionnement en eau et vérifiez s'il y a des fuites. Testez le remplisseur de baignoire et la douchette pour un fonctionnement correct.

Si le contrôleur de température fonctionne avec le froid et le chaud sous tension, vérifiez que les tuyaux d'alimentation sont reliés aux lignes d'alimentation appropriées.

GARANTIE

1. TOTC® garanti ses robines résidentiels et accessoires de bain (x) Produit x) contre tout défaut de matériau et de fabrication pendant l'utilisation normale, lorsqu'ils sont correctement installés et maintenus pendant la durée de vie du produit à partir de la date d'acnat du produit. La présente garantie limitée ne peut être prolongée que pour le seul ACHETEUR D'ORIGINE de l'appareil et n'est pas transférable à un tiers, y compris mais pas limité à tout acheteur ou propriétaire subséquent du produit. Cette garantie n'est applicable qu'aux produits achetés et installés en Amérique du Nord, Centraie, et du Sud.
2. Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, remplacement ou autre ajustement en consequent, au choix de TOTO, des produits ou des pièces défectueuses en service normal, pourvu qu'un tel produit ait été installé, utilisé et entretenu conformément aux instructions. TOTO se réserve le droit d'affectuer ce genre de vérifications en cas de nécessité afin de déterminer la cause du défaut. TOTO ne facturera pas les interventions ou les pièces relatives à la réparation et au remplacement sous garantie. TOTO n'est pas responsable du coût de désinstallation, de renvoi et/ou de réinstallation de l'appareil.
3. La garantie ne s'applique pas dans les cas suivants:

a. Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation, tonnerre, orage etc.
b. Dommage ou perte causé par tout accident, utilisation non adaptée, abus, négligence ou mauvais traitement, nettoyage ou entretien de l'appareil, y compris l'utilisation d'agent abrasif ou l'utilisation d'autres produits de nettoyage de façon incompatible aux instructions de l'appareil
c. Dommage ou perte causé par des sédiments ou tout autre corps étranger contenus dans un réseau d'alimentation en eau.
d. Dommage ou perte suite à une mauvaise installation ou à l'installation de l'appareil dans un environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou modification de l'appareil.
e. Dommage ou perte suite à des surtens ons, foudres ou tous autres actes qui ne sont pas la responsabilité de TOTO, ou actes stipulés non supportables par le produit.
f. Dommage ou perte résultant d'une usure normale et habituelle, telle que la diminution du lustre, grattage ou décoloration avec le temps, habitude de nettoyage, l'eau, ou des conditions atmosphériques.
4. Pour que la garantie limitée soit valable, la preuve d'achat est exigée. TOTO vous encourage à enregistrer votre produit après l'acnart pour créer un record du propriété, cela peut être fait au site http://www.totousa.com. L'enregistrement du produit est complètement volontaire et à défaut de l'enregistrement ne va pas limiter votre droit au garantie limitée.
5. Si le produit est utilisé dans un but commercial ou installé en dehors de L'Amérique du Nord, Centrale ou du Sud, TOTO garantit que le produit est exempt de tous défauts matériels et de fabrication pour une utilisation normale pendant une durée de an (1) à partir de la date d'installation du produit, en plus de respecter tous les autres termes sauf la durée de cette garantie.
6. CETTE GARANTIE DONNE DES DROITS SPÉCIFIQUES. IL EST POSSIBLE QUE L'ACHETEUR AIT D'AUTRES DROITS QUI VARIENT DUN ÉTAT A UN AUTRE OU D'UNE PROVINCE À L'AUTRE.
7. Pour obtenir une réparation selon les termes de cette garantie, l'acheteur doit livrer le produit dans un centre de réparation de TOTO port payé avec preuve d'achat (reçu de caisse original), et une lettre expliquant le problème, ou contacter un distributeur de TOTO ou un entrepreneur de réparation du produit ou écrire directement à TOTO U.S.A., INC., Southern Road, Morrow, Géorgie 30260, [phone] ou appelé [phone], si en dehors de L'Etat Unis. Si, à cause de la taille du produit ou de la nature du défaut, il n'est pas possible de renvoyer le produit à TOTO, la réception par TOTO d'un avis écrit du défaut avec preuve d'achat (reçu de caisse original) constitue livraison. Dans un tel cas, TOTO peut choisir de réparer le produit chez l'acheteur ou de payer le transport du produit à un centre de réparation.

CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO®. LA RÉPARATION, LE REMPLACEMENT OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS DE L'ACHETEUR INITIAL. TOTO N'EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE DOMINAGE INDIRECT, SPÉCIAL OU SECONDAIRE OU DES DÉPENSES ENCOURLES PAR L'ACHETEUR INITIAL NI DE LA MAIN-D'ŒUVRÉ OU AUTRES FRAIS ASSOCIÉS À L'INSTALLATION OU LA MANIPULATION, OU LES FRAIS DE RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS SPÉCIFIQUÉMENT MENTIONNÉS. EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO NE PEUT DÉPASSER LE PRIX D'ACHAT DU PRODUIT. SAUF QUAND INTERDITE PAR UNE LOI APPLICABLE, TOUTE GARANTIE SOUS ENTENDUE, Y COMPRIS CELLE DE VENDABILITÉ OU D'APPLICATION POUR UN USAGE PARTICULIER, EST EXPRESSEMENT REJETÉ CERTAINES PAYS NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D'UNE GARANTIE SOUS ENTENDUE, OU L'EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE QUE CETTE LIMITATION ET EXCLUSION NE S'APPLIQUE PAS À VOTRE CAS.

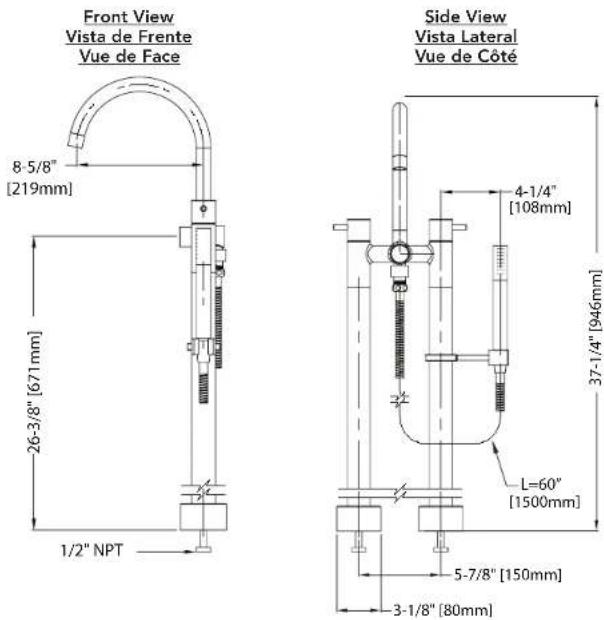

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES / DIMENSIONS BRUTE

TS100DF

* Préciser l'état de surface lors de la commande.
