Caractéristiques techniques	Type de produit : Ancrage chimique
Dimensions	Diamètre : 20 mm, Longueur : 170 mm
Matériau	Acier inoxydable
Capacité de charge	À déterminer selon l'application et le support
Utilisation	Conçu pour des applications dans le béton et la maçonnerie
Maintenance et réparation	Aucune maintenance spécifique requise, vérifier l'intégrité avant utilisation
Sécurité	Utiliser des équipements de protection individuelle lors de l'installation
Informations générales	Vérifier la compatibilité avec le support avant installation

FOIRE AUX QUESTIONS - FHB II-P 20 x 170 Fischer

Qu'est-ce que le Fischer FHB II-P 20 x 170 ?

Le Fischer FHB II-P 20 x 170 est un système de fixation chimique conçu pour des applications dans le béton et d'autres matériaux de construction.

Comment utiliser le Fischer FHB II-P 20 x 170 ?

Pour utiliser le Fischer FHB II-P 20 x 170, commencez par percer un trou dans le matériau, nettoyez-le, puis insérez le système de fixation selon les instructions du fabricant.

Quels matériaux peuvent être fixés avec le Fischer FHB II-P 20 x 170 ?

Le Fischer FHB II-P 20 x 170 est principalement conçu pour être utilisé avec du béton, mais il peut également être utilisé avec des matériaux similaires comme la maçonnerie.

Quelle est la capacité de charge du Fischer FHB II-P 20 x 170 ?

La capacité de charge dépend du type de substrat et des conditions d'utilisation. Il est recommandé de consulter les spécifications techniques pour les valeurs précises.

Comment savoir si le Fischer FHB II-P 20 x 170 est adapté à mon projet ?

Vérifiez les exigences de charge de votre projet ainsi que le type de matériau dans lequel vous allez effectuer la fixation. Consultez les recommandations du fabricant pour vous assurer de la compatibilité.

Que faire si le Fischer FHB II-P 20 x 170 ne s'installe pas correctement ?

Assurez-vous que le trou est propre et correctement dimensionné. Si le problème persiste, consultez le manuel d'instructions ou contactez le service client pour obtenir de l'aide.

Y a-t-il des précautions à prendre lors de l'utilisation du Fischer FHB II-P 20 x 170 ?

Oui, portez des équipements de protection individuelle, suivez les instructions d'utilisation et assurez-vous de travailler dans un environnement bien ventilé lors de l'utilisation de produits chimiques.

Où puis-je acheter le Fischer FHB II-P 20 x 170 ?

Le Fischer FHB II-P 20 x 170 est disponible dans les magasins de bricolage, chez les distributeurs de matériel de construction ou en ligne sur plusieurs plateformes de vente.

MODE D'EMPLOI FHB II-P 20 x 170 Fischer

• Information sur le niveau d’émission de substances volatiles dans l’air intérieur, pré- sentant un risque de toxicité par inhalation, sur une échelle de classe allant de A+ (très faibles émissions) à C (fortes émissions). MOAL FHB II_72x108_114104.indd 1 05.09.13 11:372 Deutsch 4 English 6 Français 8 Nederlands 10 Dansk 12 Svenska 14 Norsk 16 Suomi 18 Italiano 20 Español 22 Português 24 Český 26 Slovensko 28 Polski 30 Eesti 32 Lietuviškai 34 Latviešu 36

Réalisation du perçage

1. Réaliser le perçage à l’aide d’une perceuse à percussion. Diamètre et profondeur de perçage

prescrits, voir tableau 3.

2. Nettoyer soigneusement le trou de perçage. En partant du fond du trou de perçage, faire sortir les

débris de matériau en soufflant au moins 2 x, brosser 2 x et souffler encore 2 x. Taille de brosse, voir tableau

3. A partir de la taille de perçage M20, utiliser de l’air comprimé pour éjecter les débris de matériau.

Préparation de la cartouche d’injection Retirer le capuchon de fermeture et visser le mélangeur statique. Attention : la spirale de mélange doit être clairement visible dans le mélangeur statique ; ne jamais l’utiliser sans le mélanguer statique ! Placer la cartouche dans le pistolet d’injection et presser jusqu’à ce que le mortier sortant présente une couleur uniformément grise (env. 2 actionnements du pistolet). Attention : jeter le mortier qui n’est pas gris car il ne prend pas ! C I Montage à fleur avec cartouche d’injection Barres d’ancrages FHB II - A S et FHB II - A L Réalisation et nettoyage des trous de perçage conformément au point

3. Injection de mortier. (Préparation de la cartouche conformément au point

). Remplir de mortier FIS HB en injectant par à-coups, en partant du fond du trou de perçage. Quantité de remplissage env. 2/3 de la profondeur du trou de perçage, voir tableau 3 (échelles de mesure). Pour les profondeurs de perçage >170 mm, utiliser une rallonge (p. ex. le tuyau de rallonge FIS).

4. Montage de la barre d’ancrage. Insérer immédiatement après la barre d’ancrage FHB II à la main,

jusqu’au marquage de profondeur, en effectuant de légers mouvements rotatifs (la marquage de profondeur doit être au niveau de la surface en béton). Pour le montage au-dessus de la tête, l’utilisation de cales de montage est recommandée à partir de la taille M16, selon les cas. L’excédent de mortier doit sortir au niveau de la surface en béton ! Si tel n’est pas le cas, retirer immédiatement la barre d’ancrage et réinjecter encore du mortier. Contrôle visuel !

Temps de durcissement. Observer les temps de durcissement du mortier à injecter (voir tableau 1). Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T inst indiqué dans le tab. 3. C II Montage traversant avec cartouche d’injection Barres d’ancrages FHB II - A S et FHB II - A L Pour les barres d’ancrage FHB II - A L, le trou de perçage dans la pièce à fixer doit également être rempli de mortier. Réalisation et nettoyage des trous de perçage conformément au point

3. Injection de mortier conformément aux indications du point

4. Montage de la barre d’ancrage. Insérer immédiatement après la barre d’ancrage FHB II à la main,

jusqu’au marquage de profondeur, en effectuant de légers mouvements rotatifs (la marquage de profondeur doit être au niveau de la surface en béton). Faites attention à l‘épaisseur de la pièce de montage. L’excédent de mortier doit sortir au niveau de la surface en béton. Si tel n’est pas le cas, retirer immédiatement la barre d’ancrage et réinjecter encore du mortier. Contrôle visuel ! Pour le montage au-dessus de la tête, l’utilisation de cales est recommandée selon les cas.

5. Temps de durcissement. Observer les temps de durcissement du mortier à injecter (voir tableau 1).

Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T inst indiqué dans le tab. 3. ATTENTION :Dans les cas de montage dans du béton humide, doubler les temps de durcissement !Le trou de perçage doit être vidé de toute eau stagnante ! Tableau 1 Temps de durcissement du mortier à injecter Température de lacartouche(mortier min. + 5 ºC)Open time /preparation timein minutesTempératuredans le fondde l’ancrageTemps dedurcissementen minutes – 5 ºC – + 0 ºC 360> + 0 ºC – + 5 ºC 180 > + 5 ºC – + 20 ºC 15 > + 5 ºC – + 20 ºC 90 > + 20 ºC – + 30 ºC 6 > + 20 ºC – + 30 ºC 35> + 30 ºC – + 40 ºC 4 > + 30 ºC – + 40 ºC 20> + 40 ºC 2 > + 40 ºC 12 MOAL FHB II_72x108_114104.indd 8 05.09.13 11:37Cartouche FHB II - A L · FHB II - A S En cas d’utilisation de cartouches FHB II, nous vous recommandons d’utiliser l’appareil de pose RA-SDS (réf. 62420). D I Montage à fleur avec cartouche, barres d’ancrage FHB II - A S et FHB II - A L

1. Percer le trou. Il n’est pas nécessaire de nettoyer le trou.

2. Enficher la cartouche FHB II. Barre d’ancrage FHB II et cartouche FHB II correspondante, voir tab. 3.

Montage de la barre d’ancrage. Insérer la barre d’ancrage à l‘aide d‘une perceuse à percussion adaptée (voir tableau 3) en utilisant la vis de montage fournie et en effectuant des mouvements de rotation/en frappant. Utiliser notre outil de pose RA-SDS. Dès que le marquage de profondeur est au niveau de la surface en béton : STOP ! Une fois le marquage de profondeur atteint, du mortier excédentaire doit sortir au niveau de la surface en béton. Contrôle visuel ! Si tel n’est pas le cas, retirer immé-diatement la barre d’ancrage FHB II et la remonter après avoir enfiché une deuxième cartouche FHB II.

4. Temps de durcissement. Observer les temps de durcissement du mortier de la cartouche (voir tableau 2).

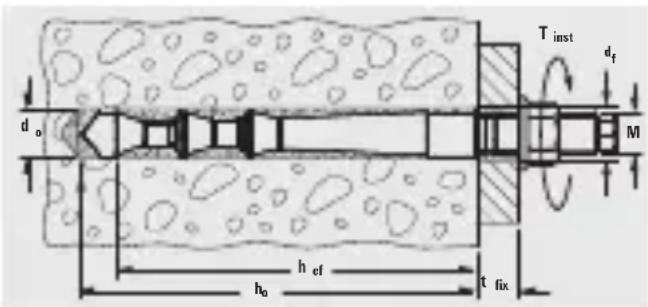

Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T inst indiqué dans le tableau 3. D II Montage traversant avec cartouche, uniquement avec barres d’ancrage FHB II - A S

1. Percer le trou. Il n’est pas nécessaire de nettoyer le trou.

2. Enficher la cartouche FHB II. Barre d’ancrage FHB II et cartouche FHB II correspondante, voir tab. 3.

Montage de la barre d’ancrage. Insérer la barre d’ancrage à l‘aide d‘une perceuse à percussion adaptée (voir tableau 3) en utilisant la vis de montage fournie et en effectuant des mouvements de rotation/en frappant. Utiliser notre outil de pose RA-SDS. Dès que le marquage de profondeur est au niveau de la surface en béton : STOP ! Une fois le marquage de profondeur atteint, du mortier excédentaire doit sortir au niveau de la surface en béton. Contrôle visuel ! Si tel n’est pas le cas, retirer immé-diatement la barre d’ancrage FHB II et la remonter après avoir enfiché une deuxième cartouche FHB II.

4. Temps de durcissement. Observer les temps de durcissement du mortier de la cartouche (voir tableau 2).

Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T inst indiqué (tableau 3).

Tableau 3 Paramètres de montage pour les systèmes à injection et à cartouche : Per- çage
