FHB II-P 16 x 125 - Non catégorisé Fischer - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Cheville en métal
Dimensions	16 mm de diamètre, 125 mm de longueur
Matériau	Acier zingué
Capacité de charge	Jusqu'à 300 kg (selon le type de support)
Utilisation	Fixation dans le béton, la maçonnerie et les matériaux pleins
Installation	Doit être installée avec un outil de perçage approprié
Maintenance	Vérifier régulièrement la solidité des fixations
Sécurité	Porter des équipements de protection individuelle lors de l'installation
Informations générales	Compatible avec divers types de vis et d'éléments de fixation

FOIRE AUX QUESTIONS - FHB II-P 16 x 125 Fischer

Quel est le diamètre de la vis Fischer FHB II-P 16 x 125 ?

Le diamètre de la vis est de 16 mm.

Quelle est la longueur de la vis Fischer FHB II-P 16 x 125 ?

La longueur de la vis est de 125 mm.

Pour quelles applications peut-on utiliser la vis Fischer FHB II-P ?

La vis Fischer FHB II-P est idéale pour des applications dans le béton, la maçonnerie et d'autres matériaux de construction.

Comment installer la vis Fischer FHB II-P correctement ?

Pour installer la vis, percez un trou de la taille appropriée, insérez la vis et utilisez un outil approprié pour la visser jusqu'à ce qu'elle soit solidement en place.

Que faire si la vis ne se fixe pas correctement ?

Vérifiez que le trou est de la bonne taille et qu'il n'y a pas de débris. Si nécessaire, percez un nouveau trou ou utilisez une vis de plus grande taille.

La vis Fischer FHB II-P peut-elle être utilisée à l'extérieur ?

Oui, la vis peut être utilisée à l'extérieur, mais il est recommandé de vérifier les conditions d'humidité et de corrosion.

Y a-t-il un poids maximum que la vis peut supporter ?

La capacité de charge dépend de nombreux facteurs, y compris le matériau dans lequel la vis est installée. Consultez les spécifications techniques pour plus de détails.

Quelles sont les précautions à prendre lors de l'utilisation de la vis Fischer FHB II-P ?

Utilisez toujours des équipements de protection appropriés, tels que des lunettes de sécurité, et suivez les instructions d'installation.

Comment nettoyer la zone autour de la vis après installation ?

Utilisez un chiffon sec ou une brosse pour enlever les débris. Évitez l'utilisation d'eau ou de produits chimiques agressifs.

MODE D'EMPLOI FHB II-P 16 x 125 Fischer

• Information sur le niveau d’émission de substances volatiles dans l’air intérieur, pré- sentant un risque de toxicité par inhalation, sur une échelle de classe allant de A+ (très faibles émissions) à C (fortes émissions). MOAL FHB II_72x108_114104.indd 1 05.09.13 11:372 Deutsch 4 English 6 Français 8 Nederlands 10 Dansk 12 Svenska 14 Norsk 16 Suomi 18 Italiano 20 Español 22 Português 24 Český 26 Slovensko 28 Polski 30 Eesti 32 Lietuviškai 34 Latviešu 36

Réalisation du perçage

1. Réaliser le perçage à l’aide d’une perceuse à percussion. Diamètre et profondeur de perçage

prescrits, voir tableau 3.

2. Nettoyer soigneusement le trou de perçage. En partant du fond du trou de perçage, faire sortir les

débris de matériau en soufflant au moins 2 x, brosser 2 x et souffler encore 2 x. Taille de brosse, voir tableau

3. A partir de la taille de perçage M20, utiliser de l’air comprimé pour éjecter les débris de matériau.

Préparation de la cartouche d’injection Retirer le capuchon de fermeture et visser le mélangeur statique. Attention : la spirale de mélange doit être clairement visible dans le mélangeur statique ; ne jamais l’utiliser sans le mélanguer statique ! Placer la cartouche dans le pistolet d’injection et presser jusqu’à ce que le mortier sortant présente une couleur uniformément grise (env. 2 actionnements du pistolet). Attention : jeter le mortier qui n’est pas gris car il ne prend pas ! C I Montage à fleur avec cartouche d’injection Barres d’ancrages FHB II - A S et FHB II - A L Réalisation et nettoyage des trous de perçage conformément au point

3. Injection de mortier. (Préparation de la cartouche conformément au point

). Remplir de mortier FIS HB en injectant par à-coups, en partant du fond du trou de perçage. Quantité de remplissage env. 2/3 de la profondeur du trou de perçage, voir tableau 3 (échelles de mesure). Pour les profondeurs de perçage >170 mm, utiliser une rallonge (p. ex. le tuyau de rallonge FIS).

4. Montage de la barre d’ancrage. Insérer immédiatement après la barre d’ancrage FHB II à la main,

jusqu’au marquage de profondeur, en effectuant de légers mouvements rotatifs (la marquage de profondeur doit être au niveau de la surface en béton). Pour le montage au-dessus de la tête, l’utilisation de cales de montage est recommandée à partir de la taille M16, selon les cas. L’excédent de mortier doit sortir au niveau de la surface en béton ! Si tel n’est pas le cas, retirer immédiatement la barre d’ancrage et réinjecter encore du mortier. Contrôle visuel !

Temps de durcissement. Observer les temps de durcissement du mortier à injecter (voir tableau 1). Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T inst indiqué dans le tab. 3. C II Montage traversant avec cartouche d’injection Barres d’ancrages FHB II - A S et FHB II - A L Pour les barres d’ancrage FHB II - A L, le trou de perçage dans la pièce à fixer doit également être rempli de mortier. Réalisation et nettoyage des trous de perçage conformément au point

3. Injection de mortier conformément aux indications du point

4. Montage de la barre d’ancrage. Insérer immédiatement après la barre d’ancrage FHB II à la main,

jusqu’au marquage de profondeur, en effectuant de légers mouvements rotatifs (la marquage de profondeur doit être au niveau de la surface en béton). Faites attention à l‘épaisseur de la pièce de montage. L’excédent de mortier doit sortir au niveau de la surface en béton. Si tel n’est pas le cas, retirer immédiatement la barre d’ancrage et réinjecter encore du mortier. Contrôle visuel ! Pour le montage au-dessus de la tête, l’utilisation de cales est recommandée selon les cas.

5. Temps de durcissement. Observer les temps de durcissement du mortier à injecter (voir tableau 1).

Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T inst indiqué dans le tab. 3. ATTENTION :Dans les cas de montage dans du béton humide, doubler les temps de durcissement !Le trou de perçage doit être vidé de toute eau stagnante ! Tableau 1 Temps de durcissement du mortier à injecter Température de lacartouche(mortier min. + 5 ºC)Open time /preparation timein minutesTempératuredans le fondde l’ancrageTemps dedurcissementen minutes – 5 ºC – + 0 ºC 360> + 0 ºC – + 5 ºC 180 > + 5 ºC – + 20 ºC 15 > + 5 ºC – + 20 ºC 90 > + 20 ºC – + 30 ºC 6 > + 20 ºC – + 30 ºC 35> + 30 ºC – + 40 ºC 4 > + 30 ºC – + 40 ºC 20> + 40 ºC 2 > + 40 ºC 12 MOAL FHB II_72x108_114104.indd 8 05.09.13 11:37Cartouche FHB II - A L · FHB II - A S En cas d’utilisation de cartouches FHB II, nous vous recommandons d’utiliser l’appareil de pose RA-SDS (réf. 62420). D I Montage à fleur avec cartouche, barres d’ancrage FHB II - A S et FHB II - A L

1. Percer le trou. Il n’est pas nécessaire de nettoyer le trou.

2. Enficher la cartouche FHB II. Barre d’ancrage FHB II et cartouche FHB II correspondante, voir tab. 3.

Montage de la barre d’ancrage. Insérer la barre d’ancrage à l‘aide d‘une perceuse à percussion adaptée (voir tableau 3) en utilisant la vis de montage fournie et en effectuant des mouvements de rotation/en frappant. Utiliser notre outil de pose RA-SDS. Dès que le marquage de profondeur est au niveau de la surface en béton : STOP ! Une fois le marquage de profondeur atteint, du mortier excédentaire doit sortir au niveau de la surface en béton. Contrôle visuel ! Si tel n’est pas le cas, retirer immé-diatement la barre d’ancrage FHB II et la remonter après avoir enfiché une deuxième cartouche FHB II.

4. Temps de durcissement. Observer les temps de durcissement du mortier de la cartouche (voir tableau 2).

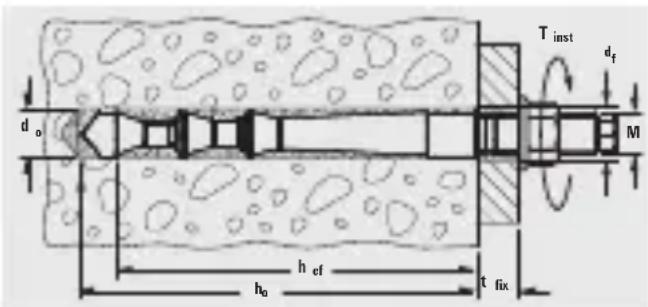

Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T inst indiqué dans le tableau 3. D II Montage traversant avec cartouche, uniquement avec barres d’ancrage FHB II - A S

1. Percer le trou. Il n’est pas nécessaire de nettoyer le trou.

2. Enficher la cartouche FHB II. Barre d’ancrage FHB II et cartouche FHB II correspondante, voir tab. 3.

Montage de la barre d’ancrage. Insérer la barre d’ancrage à l‘aide d‘une perceuse à percussion adaptée (voir tableau 3) en utilisant la vis de montage fournie et en effectuant des mouvements de rotation/en frappant. Utiliser notre outil de pose RA-SDS. Dès que le marquage de profondeur est au niveau de la surface en béton : STOP ! Une fois le marquage de profondeur atteint, du mortier excédentaire doit sortir au niveau de la surface en béton. Contrôle visuel ! Si tel n’est pas le cas, retirer immé-diatement la barre d’ancrage FHB II et la remonter après avoir enfiché une deuxième cartouche FHB II.

4. Temps de durcissement. Observer les temps de durcissement du mortier de la cartouche (voir tableau 2).

Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T inst indiqué (tableau 3).

Tableau 3 Paramètres de montage pour les systèmes à injection et à cartouche : Per- çage
