A Réalisation du perçage
- Réaliser le perçage à l'aide d'une perceuse à percussion. Diamètre et profondeur de perçage prescrits, voir tableau 3.
- Nettoyer soigneusement le trou de perçage. En partant du fond du trou de perçage, faire sortir les débris de matériau en soufflant au moins 2 x, brosser 2 x et souffler encore 2 x. Taille de brosse, voir tableau 3. A partir de la taille de perçage M20, utiliser de l'air comprimé pour éjecter les débris de matériau.
B Préparation de la cartouche d'injection
Retirer le capuchon de fermeture et visser le mélangeur statique.
Attention : la spirale de mélange doit être clairement visible dans le mélangeur statique ; ne jamais l'utiliser sans le mélanguer statique ! Placer la cartouche dans le pistolet d'injection et presser jusqu'à ce que le mortier sortant présente une couleur uniformément grise (env. 2 actionnements du pistolet).
Attention : jeter le mortier qui n'est pas gris car il ne prend pas !
GI Montage à fleur avec cartouche d'injection Barres d'ancrages FHB II - A S et FHB II - A L
Réalisation et nettoyage des trous de perçage conformément au point A.
-
Injection de mortier. (Préparation de la cartouche conformément au point B). Remplir de mortier FIS HB en injectant par à-coups, en partant du fond du trou de perçage. Quantité de remplissage env. 2/3 de la profondeur du trou de perçage, voir tableau 3 (échelles de mesure). Pour les profondeurs de perçage >170 mm, utiliser une rallonge (p. ex. le tuyau de rallonge FIS).
-
Montage de la barre d'ancrage. Insérer immédiatement après la barre d'ancrage FHB II à la main, jusqu'au marquage de profondeur, en effectuant de légers mouvements rotatifs (la marquage de profondeur doit être au niveau de la surface en béton). Pour le montage au-dessus de la tête, l'utilisation de cales de montage est recommandée à partir de la taille M16, selon les cas. L'excédent de mortier doit sortir au niveau de la surface en béton ! Si tel n'est pas le cas, retirer immédiatement la barre d'ancrage et réinjecter encore du mortier. Contrôle visuel!
-
Temps de durcissement. Observer les temps de durcissement du mortier à injecter (voir tableau 1). Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T_inst indiqué dans le tab. 3.
EII Montage traversant avec cartouche d'injection Barres d'ancrages FHB II - A S et FHB II - A L
Pour les barres d'ancrage FHB II - A L, le trou de perçage dans la pièce à fixer doit également être rempli de mortier. Réalisation et nettoyage des trous de perçage conformément au point A.
-
Injection de mortier conformément aux indications du point C 3.
-
Montage de la barre d'ancrage. Insérer immédiatement après la barre d'ancrage FHB II à la main, jusqu'au marquage de profondeur, en effectuant de légers mouvements rotatifs (la marquage de profondeur doit être au niveau de la surface en béton). Faites attention à l'épaisseur de la pièce de montage. L'excédent de mortier doit sortir au niveau de la surface en béton. Si tel n'est pas le cas, retirer immédiatement la barre d'ancrage et réinjecter encore du mortier. Contrôle visuel! Pour le montage au-dessus de la tête, l'utilisation de cales est recommandée selon les cas.
-
Temps de durcissement. Observer les temps de durcissement du mortier à injecter (voir tableau 1). Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T_inst indiqué dans le tab. 3.
Tableau 1 Temps de durcissement du mortier à injecter
| Température de la cartouche(mortier min. + 5 °C) | Open time /preparation timein minutes | Températuredans le fondde l'ancrage | Temps dedurcissementen minutes |
| - 5 °C - + 0 °C 360 | |||
| >+ 0 °C - + 5 °C 180 | |||
| >+ 5 °C - +20 °C | 15 | >+ 5 °C - +20 °C | 90 |
| >+ 20 °C - + 30 °C | 6 >+ 20 °C - + 30 °C | 35 | |
| >+ 30 °C - + 40 °C | 4 >+ 30 °C - + 40 °C | 20 | |
| >+ 40 °C 2 >+ 40 °C | 12 |
ATTENTION : Dans les cas de montage dans du béton humide, doubler les temps de durcissement! Le trou de perçage doit être vidé de toute eau stagnante!
Cartouche FHB II - A L · FHB II - A S
En cas d'utilisation de cartouches FHB II, nous vous recommandons d'utiliser l'appareil de pose RA-SDS (réf. 62420).
DI Montage à fleur avec cartouche, barres d'ancrage FHB II - A S et FHB II - A L
- Percer le trou. Il n'est pas nécessaire de nettoyer le trou.
- Enficher la cartouche FHB II. Barre d'ancrage FHB II et cartouche FHB II correspondante, voir tab. 3.
- Montage de la barre d'ancrage. Insérer la barre d'ancrage à l'aide d'une perceusé à percussion adaptée (voir tableau 3) en utilisant la vis de montage fournie et en effectuant des mouvements de rotation/en frappant. Utiliser notre outil de pose RA-SDS. Dès que le marquage de profondeur est au niveau de la surface en béton : STOP ! Une fois le marquage de profondeur atteint, du mortier excédentaire doit sortir au niveau de la surface en béton. Contrôle visuel ! Si tel n'est pas le cas, retirer immé-diatement la barre d'ancrage FHB II et la remonter après avoir enfiché une deuxième cartouche FHB II.
- Temps de durcissement. Observer les temps de durcissement du mortier de la cartouche (voir tableau 2). Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T_inst indiqué dans le tableau 3.
D II Montage traversant avec cartouche, uniquement avec barres d'ancrage FHB II - A S
- Percer le trou. Il n'est pas nécessaire de nettoyer le trou.
- Enficher la cartouche FHB II. Barre d'ancrage FHB II et cartouche FHB II correspondante, voir tab. 3.
- Montage de la barre d'ancrage. Insérer la barre d'ancrage à l'aide d'une perceuse à percussion adaptée (voir tableau 3) en utilisant la vis de montage fournie et en effectuant des mouvements de rotation/en frappant. Utiliser notre outil de pose RA-SDS. Dès que le marquage de profondeur est au niveau de la surface en béton : STOP ! Une fois le marquage de profondeur atteint, du mortier excédentaire doit sortir au niveau de la surface en béton. Contrôle visuel ! Si tel n'est pas le cas, retirer immé-diatement la barre d'ancrage FHB II et la remonter après avoir enfiché une deuxième cartouche FHB II.
- Temps de durcissement. Observer les temps de durcissement du mortier de la cartouche (voir tableau 2). Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T_inst indiqué (tableau 3).
Tableau 2 Temps de durcissement du mortier en cartouche
| Temp.°C | Temps de durcissement en min.FHB II-P FHB II-PF* | |
| - 5 | 240 | 8 |
| + 0 | 45 | 6 |
| + 10 | 20 | 4 |
| ≥ + 20 | 10 | 2 |
* Temp. max. de la cartouche : +30 °C.
ATTENTION: Dans les cas de montage dans du béton humide et lorsque le trou de perçage est rempli d'eau, doubler les temps de durcissement!


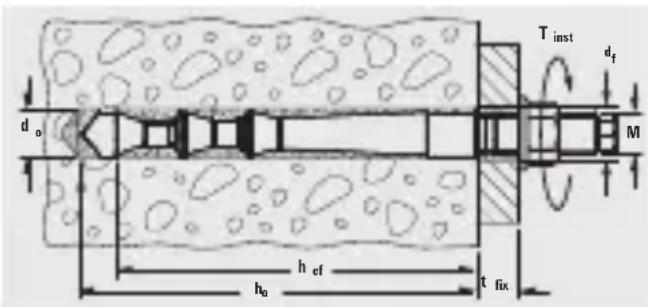

T_inst d_f M d_o h_ef t_fixTableau 3 Paramètres de montage pour les systèmes à injection et à cartouche :
| Dimension | Per-çage d_o [mm] | Prof. de per-çage h_b [mm] | Trou de passage d_f [mm] | Prof. d'an-crage h_ef [mm] | Couple T_inst [Nm] | Ouver-ture de clé SW [-] | Brosse BS | Injec-tion echelles pour mortier [-] [kg] | Perceuse à percus-sion re-comman-dée | Cartouche: Cartouche de mortier FHB II-P/ FHB II-PF | |
| mm | N° d'art. | ||||||||||
| FHB II - AL M 8x 60 | 10 | 75 | 9 | 60 | 15 | 13 | 10 | 78178 | 3 | 2–3 | 8x 60 |
| FHB II - AL M10x 95 | 12 | 110 | 12 | 95 | 20 | 17 | 12 | 78179 | 5 | 2–3 | 10x 95 |
| FHB II - AL M12x100 | 14 | 115 | 14 | 100 | 40 | 19 | 14 | 78180 | 6 | 2–3 | 12x100 |
| FHB II - AL M12x120 | 14 | 135 | 14 | 120 | 40 | 19 | 14 | 78180 | 7 | 2–3 | 12x120 |
| FHB II - AL M16x125 | 18 | 145 | 18 | 125 | 60 | 24 | 16/18 | 78181 | 9 | 2–3 | 16x125 |
| FHB II - AL M16x145 | 18 | 165 | 18 | 145 | 60 | 24 | 16/18 | 78181 | 11 | 2–3 | 16x145 |
| FHB II - AL M16x160 | 18 | 175 | 18 | 160 | 60 | 24 | 16/18 | 78181 | 13 | 4–5 | 16x160 |
| FHB II - AL M20x210 | 25 | 235 | 22 | 210 | 100 | 30 | 25 | 97806 | 33 | 4–5 | 20x210 |
| FHB II - AL M24x210 | 25 | 235 | 26 | 210 | 100 | 36 | 25 | 97806 | 33 | 4–5 | 24x210 |
| FHB II - AS M10x 60 | 10 | 75 | 12 | 60 | 15 | 17 | 10 | 78178 | 3 | 2–3 | 10x 60 |
| FHB II - AS M10x 75 | 10 | 90 | 12 | 75 | 15 | 17 | 10 | 78178 | 4 | 2–3 | 10x 75 |
| FHB II - AS M12x 75 | 12 | 90 | 14 | 75 | 30 | 19 | 12 | 78179 | 4 | 2–3 | 12x 75 |
| FHB II - AS M16x 95 | 16 | 110 | 18 | 95 | 50 | 24 | 16/18 | 78181 | 8 | 4–5 | 16x 95 |
| FHB II - AS M20x170 | 25 | 190 | 22 | 170 | 100 | 30 | 25 | 97806 | 26 | 4–5 | 20x170 |
| FHB II - AS M24x170 | 25 | 190 | 26 | 170 | 100 | 36 | 25 | 97806 | 26 | 4–5 | 24x170 |
