PBR-1020 - Frein industriel MSW - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plieuse à tôle manuelle
Marque	MSW
Modèle	PBR-1020
Dimensions (L x l x H)	1330 x 758 x 1138 mm
Poids	296 kg
Largeur de feuille maximale	1020 mm
Angle d'usinage	0° à 135°
Épaisseur maximale de la feuille	2,5 mm
Tailles de segments disponibles	25, 30, 35, 40, 45, 50, 75, 100, 150, 200, 270 mm
Alimentation	Manuelle (pédale + poignée)
Utilisation prévue	Pliage manuel de pièces métalliques
Matériaux usinables	Tôles métalliques jusqu'à 2,5 mm d'épaisseur
Équipement de sécurité requis	Lunettes de protection, gants de protection, chaussures de sécurité
Entretien et nettoyage	Nettoyer les surfaces avec des produits non corrosifs ; lubrifier périodiquement les éléments mobiles
Stockage	Dans un endroit frais et sec, à l'abri de l'humidité et du soleil direct
Réparabilité	Réparations uniquement par le fabricant ou un personnel qualifié avec pièces d'origine
Garantie	Consulter le manuel pour les conditions de garantie

FOIRE AUX QUESTIONS - PBR-1020 MSW

Quel est le type de produit du MSW PBR-1020 ?

C'est une plieuse à tôle manuelle, conçue pour le pliage de tôles métalliques.

Quelles sont les dimensions et le poids de la machine ?

Les dimensions sont de 1330 x 758 x 1138 mm et le poids est de 296 kg.

Quelle est la capacité maximale de la plieuse ?

Elle peut plier des tôles d'une largeur maximale de 1020 mm et d'une épaisseur maximale de 2,5 mm, avec un angle réglable de 0 à 135°.

Comment régler les segments pour un pliage spécifique ?

Les segments sont disponibles en différentes tailles (25 à 270 mm) et peuvent être disposés librement. Serrez les vis pour les fixer après avoir choisi la configuration souhaitée.

Quelles sont les consignes de sécurité importantes ?

Portez toujours des lunettes et des gants de protection. Ne portez pas de vêtements amples. Assurez-vous que la machine est stable et que l'aire de travail est dégagée.

Comment entretenir la plieuse ?

Nettoyez les surfaces avec des produits non corrosifs et lubrifiez périodiquement les éléments mobiles. Stockez-la dans un endroit sec à l'abri de l'humidité.

Que faire en cas de dysfonctionnement ?

Arrêtez immédiatement l'utilisation et contactez le service client du fabricant. Ne tentez pas de réparer vous-même.

Quels matériaux peuvent être usinés ?

La machine est conçue pour le pliage de tôles métalliques jusqu'à 2,5 mm d'épaisseur. N'usinez pas de matériaux durs.

Comment ajuster le cadre supérieur et inférieur ?

Tournez la vis de réglage du cadre supérieur dans le sens horaire pour abaisser le cadre, antihoraire pour le soulever. Pour le cadre inférieur, tournez le bouton dans le sens horaire pour le soulever.

Y a-t-il une alimentation électrique nécessaire ?

Non, la plieuse est manuelle. Elle fonctionne via une pédale et une poignée, sans électricité.

MODE D'EMPLOI PBR-1020 MSW

Descriptiondes paramètres	Valeur des paramètres
Nom du produit PLIEUSE À TÔLE
Modèle	MSW-PBR-1020	MSW-PBR-1270
Dimensions (mm)	1330x758x1138	1600x806x1137
Poids (kg) 296 337
Largeur de feuille (mm)	1020	1270
Angle d'usinage (°)	0-135
Épaisseur maximaie de la feuille à usiner (mm)	2,5	2
Taille de segments (mm)	25, 30, 35,40, 45, 50,75, 100, 150,200, 270	25, 30, 35,40, 45, 50,75, 100,150, 200,250, 270

1. DESCRIPTION GENERALE

L'objectif du présent manuel est de favoriser une utilisation sécuritaire et fiable de l'appareil. Le produit a été conçu et fabriqué en respectant étroitement les directives techniques applicables et en utilisant les technologies et composants les plus modernes. Il est conforme aux normes de qualité les plus élevées.

LISEZ ATTENTIVEMENT LE PRÉSENT MANUEL ET ASSUREZ-VOUS DE BIEN LE COMPRENDRE AVANT LA PREMIÈRE UTILISATION.

Afin de garantir le fonctionnement fiable et durable de l'appareil, il est nécessaire d'utiliser et d'entretenir ce dernier conformément aux consignes figurant dans le présent manuel. Les caractéristiques et les spécifications contenues dans ce document sont à jour. Le fabricant se réserve le droit de procéder à des modifications à des fins d'amélioration du produit.

SYMBOLES

Respectez les consignes du manuel. ATTENTION, AVERTISSEMENT et REMARQUE attirent l'attention sur des circonstances spécifiques (symmoles d'avertissement généraux).

Portez une protection éculaire.

Portez des protections pour les mains.

ATTENTION: Éléments tranchants, Risque de coupures.

ATTENTION! Mise en garde liée à un risque de blessures des mains.

Pour l'utilisation intérieure uniquement.

REMARQUE! Les illustrations contenues dans le présent manuel sont fournies à titre explicatif. Votre appareil peut ne pas être identique.
La version originale de ce manuel a été rédigée en allemand. Toutes les autres versions sont des traductions de l'allemand.
2. CONSIGNES DE SÉCURITÉ
ATTENTION! Veuillez lire attentivement toutes les consignes de sécurité et toutes les instructions. Le non-respect des instructions et des consignes de sécurité peut entraîner des chocs électriques, des incendies, des blessures graves ou la mort.
Les notions d'« appareil », de « machine » et de « produit » figurant dans les descriptions et les consignes du manuel se rapportent à/au PLIEUSE DE TOLE.
2.1. SÉCURITÉ AU TRAVAIL
a) La fiche de l'appareil doit être compatible avec la prise électrique. Ne modifiez d'aucune façon la fiche électrique. L'utilisation de la fiche originale et d'une prise électrique adaptée diminue les risques de chocs électriques.
b) Cet appareil ne doit pas être utilisé par des personnes (enfants compris) ayant des capacités physiques, mentales ou sensorielles réduites. Sont considérées comme des exceptions les personnes ayant lu le mode d'emploi ou étant complètement responsables de leur propre sécurité.
c) Seules des personnel ayant suivi une formation appropriée, qui sont aptes à se servir de l'appareil et en bonne santé physique peuvent utiliser la machine. En outre, ces personnes doivent avoir lu le présent manuel et connaître les exigences liées à la santé et à la sécurité au travail.
d) En cas de défaut ou de dysfonctionnement de la machine, cessez immédiatement son utilisation et signalez-le à la personne autorisée.
c) En cas de doute quant au bon fonctionnement de l'appareil ou si vous constatez des dommages sur celui ci, veuillez communiquer avec le service client du fabricant
f) Seul le fabricant doit réparer le produit. Ne tentez pas de le réparer le produit par vous-même!
g) Aucun enfant ni personne non autorisée ne doit se trouver sur les lieux de travail. (Le non-respect de cette consigne peut entraîner la perte de contrôle sur l'appareil).
h) Lors de l'usinage, soyez attentif à la présence de personnes non autorisées et veillez à leur sécurité.
i) Surveillez la pièce pendant l'usinage afin de pouvoir réagir à temps en cas de danger et d'éviter d'endommager la pièce.
j) Veillez à maintenir l'ordre et retirez toute poussière.
k) En cas de production d'un nombre élevé de pièces, stockez celles ci de sorte à maintenir le poste de travail en ordre avant et après le travail.
⚠️ REMARQUE! Voillez à ce que les enfants et les personnes qui n'utilisent pas l'appareil soient en sécurité durant le travail.
2.2. SÉCURITÉ DES PERSONNES
a) N'utilisez pas l'appareil lorsque vous êtes fatigué, malade, sous l'effet de cirques ou de médicaments et que cela pourrait altérer votre capacité à utiliser l'appareil.

FR

FR

b) Soyez attentif et faites preuve de bon sens lors que vous utilisez l'appareil. Un moment d'inattention pendant le travail peut entraîner des blessures graves.

c) Utilisez l'équipement de protection individuel approprié pour l'utilisation de l'appareil, conformément aux indications faites dans le tableau des symboles, au point 1. L'utilisation de l'équipement de protection individuel adéquat certifié réduit le risque de blessures.

d) Ne surestimez pas vos capacités. Adoptez toujours une position de travail stable vous permettant de garder l'équilibre. Vous aurez ainsi un meilleur contrôle en cas de situations inattendues.

e) Ne portez ni vêtements amples ni bijoux. Tenez vos cheveux, vos vêtements et vos gants à l'écart des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent être happés par les pièces mobiles.

f) Retirez tous les outils de réglage et les clés avant d'utiliser la machine. Un outil ou une clé laissés dans le partie mobile de la machine peuvent provoquer des blossures.

g) Le matériau à usiner doit être exempt d'impuretés. h) Ne touchez pas aux pièces et aux accessoires mobiles lorsque l'appareil est en cours d'utilisation.

i) Portez des gants de protection pour éviter les blessures causées par des bords tranchants.

j) N'usinez pas de matériaux durs. k) Il est défendu de modifier l'appareil pour en changer les paramètres ou la construction.

2.3. UTILISATION SECURITAIRE DE L'APPAREIL

a) Ne faites pas surchauffer l'appareil. Utilisez les outils appropriés à l'usage que vous en faites. Le choix d'appareils appropriés et l'utilisation soigneuse de ceux-ci produisent de meilleurs résultats.

b) Les outils qui ne sont pas en cours d'utilisation doivent être mis hors de portée des enfants et des personnes qui ne connaissent ni l'appareil, ni le mode d'emploi s'y rapportant. Entre les mains de personnes inexpérimentées, ce genre d'appareils peut représenter un danger.

c) Maintenez l'appareil en parfait état de marche. Avant chaque utilisation, vérifiez l'absence de dommages généraux et au niveau des pièces mobiles (assurez-vous qu'aucune pièce ni composant n'est cassé et vérifiez que rien ne compromet le fonctionnement sécuritaire de l'appareil). En cas de dommages, l'appareil doit impérativement être réparé avant d'être utilisé de nouveau.

d) Tenez l'appareil hors de portée des enfants. e) La réparation et l'entretion des appareils doivent être effectués uniquement par un personnel qualifié, à l'aide de pièces de rechange d'origine. Cela garantit la sécurité d'utilisation.

f) Pour garantir l'intégrité opérationnelle de l'appareil, les couvercles et les vis posés à l'usine ne doivent pas être retirés.

g) Lors du transport du lieu de stockage au lieu d'utilisation, respectez les dispositions d'hygiène et de sécurité relatives à la manutention manuelle en vigueur dans le pays d'utilisation. Il en va de même lors du déplacement de l'appareil.

h) Usinez uniquement les éléments dont les paramètres sont conformes aux données indiquées dans le tableau des détails techniques. Les dimensions de la pièce à usiner ne doivent pas dépasser valeurs admissibles maximales.

j) N'usinez pas deux pièces en même temps. j) Des pièces longues doivent être supportées et stabilisées pour l'usinage. k) Montez la machine sur une surface stable, seche et plane, dont les dimensions correspondent à elles de la machine et du matériau à usiner.

1) Le sol du lieu de travail doit être antidérapant.

ATTENTION! Bien que l'appareil ait été conçu en accordant une attention spéciale à la sécurité et qu'il comporte des dispositifs de protection, ainsi que des caractéristiques de sécurité supplémentaires, il n'est pas possible d'exclure entièrement tout risque de blessure lors de son utilisation. Nous recommandons de faire preuve de prudence et de bon sens lorsque vous utilisez l'appareil.

1. CONDITIONS D'UTILISATION

La plieuse de tôle est un appareil conçu pour le pliage manuel de pièces métalliques. Elle est équipé de segments qui peuvent être disposés dans n'importe quelle configuration. Cela permet de cintrer les côtes de l'élément sans endommager les parties précédemment cintrées. L'utilisateur porte l'entière responsabilité pour l'ensemble des dommages attribuables à un usage inapproprié.

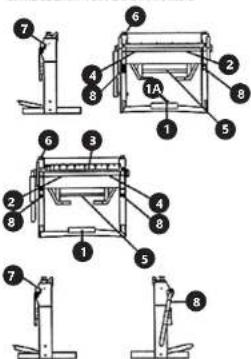

3.1. DESCRIPTION DE L'APPAREIL

1A. Verrouillage de la pédale

1. Poutre de pliage

2. Segments

3. Cadre inférieur mobile

4. Vis de réglage de la poutre de cintrage

5. Vis de réglage du cadre supérieur

6. Butée de cintrage

7. Bouton de réglage du cadre inféricur

8. Bras

3.2. UTILISATION DE L'APPAREIL

1. Vissez les pieds avec les vis appropriées.

1. Avant de commencer l'utilisation, l'appareil doit être fixe à un plan de travail ou à un espace de travail de manière à fournir un espace stable et suffisant pour le fonctionnement de l'appareil.

2. Desserrez la butée de cintrage.

3. Ajustez le cadre supérieur - si la vis de réglage est tournée dans le sens horaire albaissera le cadre vers le bas, si elle est tournée dans le sens antihoraine, le cadre se soulévera.

ATTENTION : La pression de serrage d'usine est réglée sur 0, c'est à clire que l'appareil se femme complètement sans tôle

1. Ajustez le cadre inférieur - le bouton de réglage tourné dans le sens horaire soulèvora le cadre vers le haut, tourné dans le sens antihoraire abaissera le cadre (pour desserrer le bouton, devissez la vis, après le réglage rosserrez la vis à nouveau).

2. Règlez la poutre de cintrage avec deux vis.

3. Réglez les segments nécessaires aux bons endroits et fixez les on serrant les vis.

4. Appuyez sur la pédale jusqu'à ce qu'elle se verrouille sur la pédale de verrouillage.

8A. vis de dévenouillage du bouton de réglage du cadre inférieur.

1. bouton de réglage du cadre inférieur

2. Soulevez la poignée inférieure pour cintrer la feuille.

3. Abaissez la poignée inférieure après avoir obtenu le cintrane couhaité.

4. Déverouillez le verrou de la pédale et retirez l'élément cintré.

3.3 NETTOYAGE ET ENTRETIEN

• Veillez à ce que les leviers et les éléments de blocage demcurent propres et sans résidus de lubrifiant.

- Lubrifiez les éléments mobiles et/ou les surfaces de contact de façon periodique,

- Pour nettoyer les différentes surfaces, n'utilisez que des produits sans agents comosifs.

• Laissez bien sècher tous les composants de l'appareil après chaque nettoyage, avant de le réutiliser.

• Conservez l'appareil dans un endroit frais et sec, à l'abri de l'humidite et des rayons directs du soleil.

- En cas de non utilisation prolongée de l'appareil, lubrifiez-le à l'aide de graisse pour le protéger pendant le stockage. Afin de garantir une utilisation sûre, éliminez l'excès de graisse avant de réutiliser l'appareil.
