EK4127S - Commande photo-électronique INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commande photo-électronique
Marque	Intermatic
Modèle	EK4127S
Série	EK4000
Tension d'entrée	347 V CA ou 480 V CA, 50/60 Hz
Charge maximale (tungstène)	1000 W
Charge maximale (ballast)	1800 VA
Charge ballast électronique	2 A (347 V) / 0.35 A (480 V)
Fonction principale	Allumage/extinction automatique selon la luminosité ambiante
Installation	Montage extérieur dans une boîte de dérivation ou luminaire homologué
Orientation	Ne pas monter avec les fils vers le haut ; orienter la lentille loin des sources lumineuses artificielles
Accessoires inclus	Étiquettes auto-adhésives (rondes et demi-rondes) ; support pare-lumière métal ou dôme plastique
Entretien	Nettoyer la lentille avec un chiffon doux ; vérifier périodiquement l'absence d'obstacles
Sécurité	Débrancher l'alimentation avant toute intervention ; ne pas utiliser la position ARRET pour travailler
Garantie	Limitée ; retour au vendeur ou réclamation en ligne sur www.Intermatic.com
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le SAV en cas de défaut
Utilisation	Extérieur
Temps de réponse	Moins d'une minute lors du test de couverture
Type de commutation	Crépusculaire (photo-électronique)
Connexion	Fils : Noir (Ligne 1), Blanc (Neutre/Ligne 2), Rouge (Charge)

FOIRE AUX QUESTIONS - EK4127S INTERMATIC

Comment installer l'Intermatic EK4127S ?

Débranchez l'alimentation. Montez la commande dans une boîte de dérivation extérieure à l'aide du joint et de l'écrou fournis. Ne montez pas avec les fils vers le haut. Raccordez les fils selon le schéma : Noir (Ligne 1), Blanc (Neutre/Ligne 2), Rouge (Charge). Rétablissez l'alimentation.

Quel est le schéma de câblage ?

Le schéma est fourni dans la notice. En résumé : Ligne 1 sur Noir, Neutre/Ligne 2 sur Blanc, Charge sur Rouge. Pour 347 V CA, le neutre est la Ligne 2 ; pour 480 V CA, les deux phases sont Ligne 1 et Ligne 2.

Comment tester le fonctionnement ?

Après installation, couvrez la lentille de la commande photo-électronique. La charge doit s'allumer en moins d'une minute. Découvrez la lentille, la charge doit s'éteindre.

Que faire si la commande ne s'allume pas la nuit ?

Vérifiez que la lentille n'est pas obstruée par de la saleté ou une source lumineuse artificielle. Assurez-vous que le câblage est correct et que l'alimentation est présente. Testez en couvrant la lentille en plein jour.

Comment orienter la lentille ?

Orientez la lentille à l'écart de toute source de lumière artificielle (lampes, réverbères) qui pourrait empêcher la détection de l'obscurité. Ne montez pas avec les fils vers le haut.

Quels accessoires sont inclus ?

Le produit est livré avec 5 étiquettes auto-adhésives (rondes et demi-rondes), un support pare-lumière en métal (réf. 22LG0120) ou un dôme en plastique (réf. 6LV1352), et un joint avec écrou.

Comment nettoyer la commande photo-électronique ?

Utilisez un chiffon doux et sec pour nettoyer la lentille. Évitez les produits abrasifs. Débranchez l'alimentation avant tout nettoyage.

Puis-je utiliser ce modèle avec des lampes LED ?

Oui, la charge ballast électronique est testée avec un pilote DEL 150 W 480 V. Respectez les limites de courant d'appel (120 A crête / 100 µs).

Où télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com ou sur le site Intermatic.

Quelle est la tension d'alimentation ?

Le modèle EK4127S accepte 347 V CA ou 480 V CA, 50/60 Hz. Vérifiez votre installation.

MODE D'EMPLOI EK4127S INTERMATIC

MODÈLE Série EK4000, 347/480 V Instructions d'installation et de configuration

AVERTISSEMENT Risque d'incendie et d'électrocution

• Débrancher l'alimentation au niveau des disjoncteurs ou des sectionneurs avant de procéder à l'installation ou à l'entretien.
• Ne PAS utiliser l'état ARRET de la commande photo-électronique pour travailler sur le matériel.

• NE PAS MONTER AVEC LES FILS VERS LE HAUT.

Série de modèles: EK4x27S EK4x35S

Tension d'entrée: 347 V CA, 50/60 Hz 480 V CA, 50/60 Hz

Charge: 1000 W Tungstène 1000 W Tungstène

1800 VA Ballast 1800 VA Ballast

2 A Ballast électronique 0.35 A Ballast électronique*

*Testé avec un pilote DEL 150 W 480 V avec un courant d'appel de 120 A _pk /100 μs

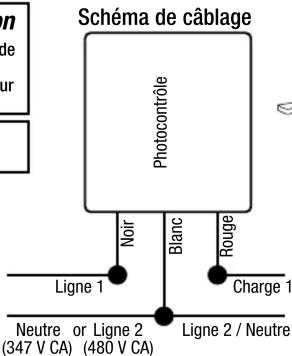

Schéma de câblage Photocontrôle Ligne 1 Noir Blanc Rouge Charge 1 Neutre or Ligne 2 (480 V CA) Ligne 2 / Neutre (347 V CA)

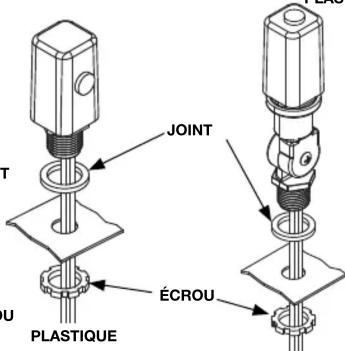

JOINT ÉCROU FONTE

JOINT ÉCROU PLASTIQUE T U

Installation :

1. Débrancher l'alimentation électrique avant de procéder à l'installation.
2. Monter dans une boîte de dérivation ou un luminaire homologués pour l'extérieur à l'aide du joint et de l'écrou fournis (voir les illustrations).
3. NE PAS MONTER AVEC LES FILS VERS LE HAUT.
4. Orienter la lentille de la commande photo-électronique à l'écart de sources de lumière artificielle susceptible de provoquer l'ouverture du circuit de charge la nuit.
5. Voir le schéma de câblage.
6. Rétablir l'alimentation électrique.
7. Pour vérifier le fonctionnement, couvrir la lentille de la commande photo-électronique. La commande photo-électronique doit réagir à ce changement en moins d'une minute.

Accessoires pare-lumière inclus :

(par 5) Étiquettes auto-adhésives rondes et demi-rondes à apposer sur la lentille de la commande photo-électronique (réf. : LGLBL)
(1) Support pare-lumière en métal (réf. : 22LG0120) OU (1) dôme pare-lumière en plastique (réf. : 6LV1352)

REMARQUE : Utiliser si la commande photo-électronique est exposée à une grande quantité de lumière incidente provenant de sources de lumière artificielle susceptibles de nuire à son bon fonctionnement.

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, Customer Service 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.intermatic.com ou appelez au 815-675-7000.
