EK4135S - Commande photo-électronique INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commande photo-électronique
Marque	Intermatic
Modèle	EK4135S
Tension d'entrée	347 V CA ou 480 V CA, 50/60 Hz
Charge maximale (tungstène)	1000 W
Charge maximale (ballast)	1800 VA
Charge ballast électronique (347 V)	2 A
Charge ballast électronique (480 V)	0,35 A (testé avec driver LED 150 W)
Fonction principale	Allumage et extinction automatiques selon la luminosité ambiante
Installation	Montage sur boîte de dérivation ou luminaire extérieur ; ne pas monter avec les fils vers le haut
Accessoires fournis	5 étiquettes pare-lumière auto-adhésives, 1 support pare-lumière métallique ou dôme plastique
Protection et étanchéité	Joint et écrou fournis
Sécurité	Débrancher l'alimentation avant installation ou entretien ; ne pas utiliser l'état ARRÊT pour travailler
Garantie	Garantie limitée constructeur (voir notice)

FOIRE AUX QUESTIONS - EK4135S INTERMATIC

Comment installer la commande photo-électronique EK4135S ?

Débranchez l'alimentation. Montez l'appareil dans une boîte de dérivation extérieure à l'aide du joint et de l'écrou fournis. Ne montez pas avec les fils vers le haut. Orientez la lentille loin des sources de lumière artificielle. Raccordez les fils selon le schéma : noir (ligne), blanc (neutre/ligne 2), rouge (charge). Rétablissez l'alimentation.

Comment tester le fonctionnement de l'appareil ?

Après installation, couvrez la lentille avec votre main ou un objet opaque. La commande doit réagir en moins d'une minute et allumer la charge. Découvrez la lentille, elle doit éteindre la charge.

Pourquoi ma lumière ne s'éteint-elle pas le jour ?

Vérifiez que la lentille n'est pas exposée à une lumière artificielle directe (réverbère, enseigne). Utilisez les accessoires pare-lumière fournis pour bloquer la lumière parasite. Assurez-vous que la lentille est propre.

Quelle est la tension d'alimentation compatible ?

L'appareil fonctionne en 347 V CA ou 480 V CA, 50/60 Hz. Vérifiez votre installation avant raccordement.

Puis-je connecter une charge LED ?

Oui, mais vérifiez les limites : ballast électronique 2 A (347 V) ou 0,35 A (480 V). Pour une LED de 150 W sous 480 V, le courant d'appel maximal est de 120 A crête / 100 µs.

Quels accessoires sont inclus dans la boîte ?

La boîte contient : un joint et un écrou, 5 étiquettes pare-lumière auto-adhésives (réf. LGLBL), un support pare-lumière en métal (22LG0120) ou un dôme en plastique (6LV1352).

Comment remplacer la commande photo-électronique ?

Débranchez l'alimentation au disjoncteur. Dévissez l'écrou de fixation, retirez l'ancien appareil. Débranchez les fils et reconnectez le nouveau en respectant le schéma. Remontez avec le joint et l'écrou.

Pourquoi la commande ne s'allume-t-elle pas la nuit ?

Vérifiez l'alimentation électrique et les connexions. Testez en couvrant la lentille : si elle s'allume, le problème vient de l'exposition à la lumière. Sinon, l'appareil peut être défectueux.

Y a-t-il une garantie sur l'EK4135S ?

Oui, une garantie limitée est offerte par Intermatic. Pour faire une réclamation, retournez le produit au vendeur ou remplissez un formulaire en ligne sur www.Intermatic.com.

Puis-je utiliser ce produit en intérieur ?

L'appareil est conçu pour une installation extérieure dans une boîte de dérivation ou un luminaire homologué pour l'extérieur. Une utilisation en intérieur à l'abri des intempéries est possible si l'humidité est contrôlée.

MODE D'EMPLOI EK4135S INTERMATIC

MODÈLE Série EK4000, 347/480 V Instructions d'installation et de configuration

AVERTISSEMENT Risque d'incendie et d'électrocution

• Débrancher l'alimentation au niveau des disjoncteurs ou des sectionneurs avant de procéder à l'installation ou à l'entretien.
• Ne PAS utiliser l'état ARRET de la commande photo-électronique pour travailler sur le matériel.

AVIS

• NE PAS MONTER AVEC LES FILS VERS LE HAUT.

Série de modèles: EK4x27S EK4x35S

Tension d'entrée: 347 V CA, 50/60 Hz 480 V CA, 50/60 Hz

Charge: 1000 W Tungstène 1000 W Tungstène

1800 VA Ballast 1800 VA Ballast

2 A Ballast électronique 0.35 A Ballast électronique*

*Testé avec un pilote DEL 150 W 480 V avec un courant d'appel de 120 A _nk /100 μs

Installation :

1. Débrancher l'alimentation électrique avant de procéder à l'installation.
2. Monter dans une boîte de dérivation ou un luminaire homologués pour l'extérieur à l'aide du joint et de l'écrou fournis (voir les illustrations).
3. NE PAS MONTER AVEC LES FILS VERS LE HAUT.
4. Orienter la lentille de la commande photo-électronique à l'écart de sources de lumière artificielle susceptible de provoquer l'ouverture du circuit de charge la nuit.
5. Voir le schéma de câblage.
6. Rétablir l'alimentation électrique.
7. Pour vérifier le fonctionnement, couvrir la lentille de la commande photo-électronique. La commande photo-électronique doit réagir à ce changement en moins d'une minute.

Accessoires pare-lumière inclus :

(par 5) Étiquettes auto-adhésives rondes et demi-rondes à apposer sur la lentille de la commande photo-électronique (réf. : LGLBL)
(1) Support pare-lumière en métal (réf. : 22LG0120) OU (1) dôme pare-lumière en plastique (réf. : 6LV1352)

REMARQUE : Utiliser si la commande photo-électronique est exposée à une grande quantité de lumière incidente provenant de sources de lumière artificielle susceptibles de nuire à son bon fonctionnement.

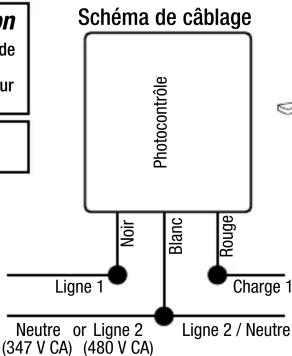

Schéma de câblage Photocontrôle Ligne 1 Noir Blanc Rouge Charge 1 Neutre or Ligne 2 (480 V CA) Ligne 2 / Neutre (347 V CA)

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, Customer Service 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.intermatic.com ou appelez au 815-675-7000.
