IG1240RC3 - Parafoudre électrique INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Parafoudre électrique (limiteur de surtension)
Marque	Intermatic
Modèle	IG1240RC3
Utilisation	Intérieur et extérieur (à l'abri de la pluie)
Tension nominale	240 V AC (biphasé)
Fréquence	50/60 Hz
Courant maximal	20 A (disjoncteur bipolaire recommandé)
Capacité de coupure	50 000 A symétriques
Type de protection	Type 1 (côté transformateur) ou Type 2 (côté demande)
Indicateur de fonctionnement	Voyant vert : allumé = protection active
Entretien	Vérifier régulièrement le voyant vert ; si éteint, remplacer immédiatement
Installation	Par un électricien qualifié, couper l'alimentation avant toute intervention
Câblage recommandé	Conducteurs courts et droits, coudes arrondis (rayon min. 10 cm)
Réparabilité	Aucune pièce réparable, ne pas ouvrir
Garantie	5 ans produit et matériel raccordé (jusqu'à 10 000 $)
Conformité	Raccords extérieurs conformes UL514B
Protection contre les surtensions	Transitoires électriques (pointes de tension)
Température de fonctionnement	Non spécifiée (usage standard -20°C à 40°C estimé)
Accessoire optionnel	IG1240FMP33 pour pose encastrée

FOIRE AUX QUESTIONS - IG1240RC3 INTERMATIC

Comment installer le parafoudre IG1240RC3 ?

L'installation doit être réalisée par un électricien qualifié. Coupez l'alimentation au niveau du disjoncteur. Choisissez le type d'installation (Type 1 ou Type 2) selon votre tableau électrique. Raccordez les fils conformément aux schémas de la notice : fils noirs à la phase (L1, L2), fil blanc au neutre, fil vert à la terre. Utilisez des conducteurs courts et droits, avec des coudes arrondis. Pour l'extérieur, installez des raccords anti-intempéries adaptés.

Que signifie le voyant vert sur l'appareil ?

Le voyant vert indique que le limiteur de surtension fonctionne correctement et offre une protection active. S'il est éteint, la protection est réduite et l'appareil doit être remplacé immédiatement.

Ce parafoudre protège-t-il contre la foudre directe ?

Non, ce produit ne protège pas contre les coups de foudre directs. Il est conçu pour arrêter les transitoires électriques (surtensions momentanées) sur la ligne d'alimentation secteur.

Quelle est la différence entre l'installation Type 1 et Type 2 ?

Le Type 1 s'installe entre le transformateur et le tableau électrique principal, sans protection contre les surintensités en amont. Le Type 2 se raccorde côté demande (après le disjoncteur général) et nécessite une protection par disjoncteur bipolaire de 20 A maximum.

Puis-je utiliser ce parafoudre à l'extérieur ?

Oui, pour une utilisation extérieure ou en endroit humide (à l'abri de la pluie). Vous devez utiliser des raccords de conduit conformes UL514B et des embouts anti-intempéries.

Que faire si le voyant vert est éteint ?

Le voyant éteint signifie que la protection est compromise. Remplacez immédiatement le limiteur de surtension par un neuf. Aucune réparation n'est possible sur l'appareil.

Quelle est la garantie de l'IG1240RC3 ?

La garantie est de 5 ans sur le produit et sur le matériel raccordé (jusqu'à 10 000 $). Elle couvre les vices de matériau et de fabrication, ainsi que les dommages causés par une surtension, sous conditions d'installation correcte.

Puis-je installer ce parafoudre moi-même ?

Non, l'installation doit être effectuée par un électricien qualifié. Une installation incorrecte peut entraîner des risques d'incendie ou de choc électrique.

Quel disjoncteur utiliser avec l'installation Type 2 ?

Utilisez un disjoncteur bipolaire de 240 V et 20 A maximum. Raccordez les deux fils noirs du limiteur à ce disjoncteur pour une protection optimale.

Comment soumettre une réclamation de garantie ?

Contactez le centre de réclamation Intermatic au 1-800-270-7227 avant toute réparation. Obtenez un numéro de réclamation, puis renvoyez le limiteur avec le reçu d'achat, le rapport de dommages et la déclaration d'assurance à l'adresse indiquée dans la notice.

MODE D'EMPLOI IG1240RC3 INTERMATIC

Limiteur de surtension de type 1 ou de type 2

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES • CONSERVER CES INSTRUCTIONS

AVERTISSEMENT Risque d'incendie ou de choc électrique

• Pour utilisation intérieure/extérieure.
- Débrancher l'alimentation au niveau des disjoncteurs ou des sectionneurs avant de procéder à l'installation ou à l'entretien.
- L'installation et/ou le câblage doivent être conformes aux exigences du code de l'électricité en vigueur.
- L'installation et l'entretien doivent être effectués par un technicien ou électricien qualifié.
- Convient à un circuit capable de fournir pas plus de 50 000 A efficaces symétriques.
- Pour les installations extérieures ou les endroits humides (à l'abri de la pluie), utiliser des embouts de raccordement de conduit conformes aux exigences d'UL514B (norme sur les raccords de conduits et boîtes à prises).

AVIS

• Cet appareil ne contient aucune pièce réparable.
• Ce produit ne protège pas contre les coups de foudre directs.

Installation de type 1 :

Le limiteur de surtension de type 1 s'installe généralement entre le secondaire du transformateur d'abonné et le côté secteur du tableau électrique. Cette installation n'est pas destinée à comporter une protection contre les surintensités vers le limiteur de surtension.

1. Choisir l'emplacement :

2. Pour assurer un fonctionnement optimal, les conducteurs doivent être aussi courts et droits que possible. Ne pas enrouler l'excédent de fil. Le limiteur de surtension fonctionne mieux si tous les coudes des fils sont arrondis, de préférence d'un rayon de 10 cm (4 po). Les coudes à 90° serrés réduisent son efficacité. Couper tous les conducteurs à la bonne longueur. Ne pas enrouler les excédents de fil.

3. Installer des raccords anti-intempéries adaptés si l'appareil doit être monté à l'extérieur.

4. Raccorder les fils comme indiqué à la Figure 1.

5. S'assurer que tous les raccordements et fixations sont correct et bien serrés. Lorsque l'appareil est sous tension, le voyant indicateur vert est ALLUMÉ et visible à travers le couvercle du limiteur de surtension.

Installation de type 2 :

Le limiteur de surtension de type 2 se raccorde généralement au côté demande du tableau électrique et doit normalement être installé avec une protection contre les surintensités en amont du limiteur de surtension.

1. Choisir l'emplacement :

2. Pour assurer un fonctionnement optimal, les conducteurs doivent être aussi courts et droits que possible. Ne pas enrouler l'excédent de fil. Le limiteur de surtension fonctionne mieux si tous les coudes des fils sont arrondis, de préférence d'un rayon de 10 cm (4 po). Les coudes à 90° serrés réduisent son efficacité. Couper tous les conducteurs à la bonne longueur. Ne pas enrouler les excédents de fil.

3. Installer des raccords anti-intempéries adaptés si l'appareil doit être monté à l'extérieur.

- IG1240FMP33 est également proposé pour des poses encastrées.

1. Raccorder le fil vert du limiteur de surtension à la barre de mise à la terre dans le tableau électrique.

- Il peut également être raccordé à la barre de neutre/terre si le tableau ne comporte pas de barre de mise à la terre séparée.

1. Raccorder le fil blanc du limiteur de surtension à la barre de neutre du tableau, comme sur la Figure 2.

2. Raccorder les deux fils noirs à un disjoncteur, comme sur la Figure 2. Pour assurer un fonctionnement optimal du limiteur de surtension, utiliser un disjoncteur bipolaire de 240 V et 20 A, le calibre maximal recommandé.

3. S'assurer que tous raccordements de fixation et branchements électriques sont correct et bien serrés. Lorsque l'appareil est sous tension, le voyant indicateur vert est ALLUMÉ et visible à travers le couvercle du limiteur de surtension.

Entretien

- Limiteur de surtension c.a.:

- Contrôler régulièrement le limiteur de surtension pour vérifier que le voyant vert est ALLUME. Si le voyant vert est ÉTEINT, la protection est réduite et le limiteur de surtension doit être changé immédiatement.

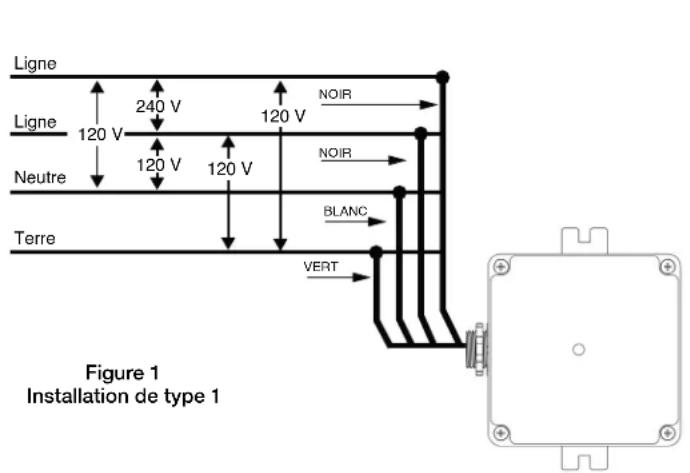

Ligne 240 V 120 V NOIR Ligne 120 V 120 V 120 V NEUTRE TERE BLANC VERT Figure 1 Installation de type 1

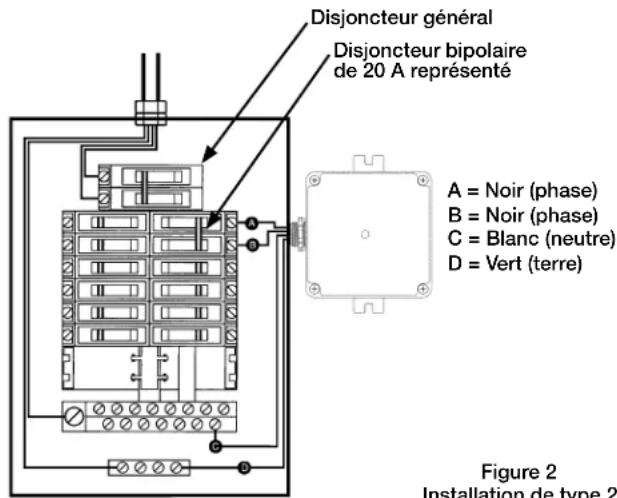

Disjoncteur général Disjoncteur bipolaire de 20 A représenté A = Noir (phase) B = Noir (phase) C = Blanc (neutre) D = Vert (terre) Figure 2 Installation de type 2

Installation de type 2

GARANTIE LIMITÉE CINQ ANS SUR LE PRODUIT et LE MATÉRIEL RACCORDÉ pour LES LIMITEURS DE SURTENSION INTERMATIC

CONSERVER CETTE PAGE.

(1) Ce qui est couvert par la présente garantie limitée

(A) Remplacement du produit

Intermatic Incorporated (« Intermatic ») garantit à l'acheteur initial seulement que le limiteur de surtension Intermatic IG1240RC3 (le « Produit ») est exempt de vices de matériau ou de fabrication pendant une durée de cinq ans (60 mois) à compter de la date d'achat ou de 66 mois à compter de la date de fabrication. S'il découvre un vice de matériau ou de fabrication, l'acheteur doit soumettre une réclamation en garantie dans les meilleurs délais. S'il est déterminé par Intermatic que le Produit est défectueux, Intermatic s'engage à corriger tout vice de matériau ou de fabrication en remplaçant le Produit défectueux. Toute réparation, notamment les pièces et la main d'œuvre, sera aux frais d'Intermatic. Le recours qui précède constitue le recours exclusif de l'acheteur en cas de rupture de garantie.

Le produit doit être installé aux fins prévues en totale conformité avec les instructions d'installation. Tout le câblage de l'immeuble et autres raccordements au Produit doivent être conformes à tous les codes de l'électricité en vigueur; le Produit ne devra pas être ouvert, modifié, exposé à une chaleur ou un froid extrême, immergé ni soumis à une utilisation ou un entretien hors de la normale. Tous les produits doivent être utilisés conformément aux instructions fournies avec le Produit et il incombe exclusivement à l'acheteur de sélectionner un modèle de Produit aux caractéristiques qui conviennent pour le matériel à protéger. Intermatic déterminera, à son entière discrétion, si un Produit renvoyé par un acheteur a été utilisé conformément à ses instructions, s'il s'agit d'un modèle adapté à son utilisation par l'acheteur et si le Produit est défectueux.

(B) Réparation ou remboursement pour les dommages au matériel correctement raccordé

En plus de la garantie décrite ci-dessus, Intermatic offre à l'acheteur initial du Produit, pendant une période de cinq ans à compter de la date d'achat, les garanties suivantes : Dans l'éventualité où tout gros matériel électroménager raccordé (tel que défini ci-dessous) est endommagé (le « Matériel endommagé ») sous l'effet direct du manquement d'un Produit à protéger le Matériel endommagé contre les Transitoires électriques (tels que définis ci-après) et où toutes les autres conditions sont satisfaites, au choix d'Intermatic, soit la réparation du Matériel endommagé, soit le remboursement à l'acheteur du produit défectueux. La responsabilité d'Intermatic aux termes de la garantie sera limitée à la Juste valeur marchande (telle que définie ci-après) du Matériel endommagé ou au montant de la franchise de la police d'assurance de propriétaire de l'acheteur initial, s'il est moins élevé. Intermatic ne saurait en aucun cas encourir des coûts de réparation ni rembourser l'acheteur d'un montant de plus de dix mille dollars (10 000 \$).

Dans les présentes, « gros matériel électroménager raccordé » fait référence aux importants appareils électroménagers et électroniques, notamment réfrigérateurs, congélateurs, climatiseurs, cuisinières et fours, fours à micro-onde, laveuses et/ou sécheuses, lave-vaisselles, équipements ou composants audio et stéréo, équipements vidéo, téléviseurs et ordinateurs. Le gros matériel électroménager raccordé qui nécessite normalement un raccordement supplémentaire tel qu'un branchement de téléphone/modem, un branchement d'antenne ou de câble ou autre raccordement provisoire ou permanent doit être raccordé comme il se doit à un limiteur de surtension homologué Intermatic qui comporte une protection à la fois pour l'alimentation électrique (secteur) et pour tous les autres raccordements d'entrée. La Juste valeur marchande du Matériel endommagé sera la valeur actuelle du matériel figurant dans la version la plus récente de l'Orion Blue Book (version imprimée ou en ligne) d'Orion Research Corporation ou d'une publication comparable.

Après la découverte d'un quelconque Matériel endommagé, l'acheteur doit soumettre dans les meilleurs délais une réclamation suivant la procédure de réclamation prévue ci-dessous. L'acheteur ne pourra en aucun cas entamer une réclamation plus de trente (30) jours après l'endommagement du Matériel protégé. Pour bénéficier de la protection du Matériel raccordé prévue dans la présente section, toutes les conditions suivantes devront être satisfaites concernant l'utilisation du Produit : (a) le Produit doit être correctement installé; (b) tout le câblage de l'immeuble et autres raccordements au Produit doivent être conformes à tous les codes de l'électricité en vigueur; (c) aucun fil de terre ni raccordement à la terre en plus de la source de courant secteur ne pourront être utilisés en rapport avec le Produit ou le Matériel endommagé; (d) tout matériel comportant des câblages ou raccordements de données/câble supplémentaires (tels que définis ci-dessus) devra être correctement raccordé à un limiteur de surtension homologué (tel qu'indiqué ci-dessus); et (e) le(s) Produit(s) et le Matériel protégé ne devront pas être ouverts, modifiés, exposés à la chaleur ou au froid intenses, immergés ni soumis à une utilisation ou un entretien hors de la normal.

Aux fins de la présente garantie limitée, un Transitoire électrique est une surtension résultant de pointes ou crêtes momentanées de tension sur la ligne d'alimentation secteur, d'une amplitude que le Produit, conformément à ses caractéristiques, est conçu pour arrêter avant que ces pointes ou crêtes aient un effet sur le matériel en aval.

(2) Ce qui n'est pas couvert par la présente garantie

Intermatic ne garantit pas (a) les défauts du Produit ou les dommages à tout matériel provoqués par une installation incorrecte du Produit, (b) les dommages provoqués par l'utilisation du Produit à des fins autres que celles auxquelles il a été conçu, (c) les dommages provoqués par une catastrophe telle qu'un incendie, une inondation et du vent, (d) les dommages provoqués par des accessoires ou modifications non autorisés sur le Produit, (e) les dommages au Produit occasionnés durant le transport, ou (f) par des perturbations électriques dépassant les caractéristiques publiées du produit, (g) les dommages au Produit provoqués par tout autre emploi abusif ou détourné par l'acheteur, (h) les dommages causés par un foudroiement direct ou proche. Cette garantie s'applique aux installations résidentielles et commerciales. Cet appareil n'est pas destiné à offrir une protection dans les situations de perte de neutre ou d'accroissement progressif de la tension du secteur, qui, par définition, ne sont pas des transitoires et ne sont pas couverts par la présente garantie.

(3) Avertissement concernant la garantie

LES GARANTIES PRÉCEDENTES REMPLACENT TOUTE AUTRE GARANTIE EXPLICITE. DANS LA MESURE PERMISE PAR LA LOI, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN EMPLOI PARTICULIER SE LIMITE À LA DURÉE DE LA PRÉSENTE GARANTIE.

(4) Limite des recours

EN AUCUN CAS INTERMATIC NE SAURAIT ÊTRE RESPONSABLE DE QUELCONQUES DOMMAGES-INTÉRÊTS SPÉCIAUX, INDIRECTS OU CONSÉCUTIFS FONDÉS SUR UNE RUPTURE DE GARANTIE, UNE RUPTURE DE CONTRAT, UN DÉLIT AU SENS STRICT OU TOUTE AUTRE DOCTRINE. CES DOMMAGES-INTÉRÊTS EXCLUS COMPRENNENT NOTAMMENT, MAIS SANS LIMITATION, LES DOMMAGES À DES LOGICIELS, PERTES DE DONNÉES, PERTE DE PROFITS, MANQUES À GAGNER OU À ÉCONOMISER, PERTE DE JOUISSANCE DU PRODUIT OU DE TOUT AUTRE MATÉRIEL ASSOCIÉ, COÛT DE CAPITAL, COÛT DE TOUT MATÉRIEL, INSTALLATIONS OU SERVICES DE SUBSTITUTION, TEMPS D'IMMOBILISATION, RÉCLAMATIONS PAR DES TIERS, Y COMPRIS PAR DES CLIENTS, DÉGÂTS MATÉRIELS ET BLESSURES CORPORELLES. CERTAINS ÉTATS OU PROVINCES N'AUTORISENT PAS LES LIMITES SUR LES GARANTIES OU SUR LES RECOURS EN CAS DE RUPTURE DANS CERTAINES TRANSACTIONS. DANS CES ÉTATS OU PROVINCES, LES LIMITES DU PRÉSENT PARAGRAPHE ET DU PARAGRAPHE (3) PEUVENT NE PAS S'APPLIQUER.

(5) Délai limite d'introduction d'une instance judiciaire

Àucune action en justice fondée sur une quelconque rupture de garantie alléguée ne pourra être intentée plus d'une année après que le motif d'action se soit produit.

(6) Aucune autre garantie

Sauf modification par écrit signée par les deux parties, cet accord est présumé être l'accord complet et exclusif entre les parties, remplaçant tous les accords antérieurs, oraux ou écrits, et toutes les autres communications entre les parties au sujet du présent accord. Aucun employé d'Intermatic ni aucune autre partie n'est autorisé à offrir une quelconque autre garantie en plus de celles établies dans le présent accord. La présente garantie est offerte par : Intermatic Incorporated/After Sales Service, 12429 Rojas Drive, El Paso, TX 79928-5201/815-675-7000 http://www.intermatic.com

(7) Procédure de réclamation

Pour soumettre une réclamation au titre de la garantie, l'acheteur initial doit :

(A) Communiquer avec le centre de réclamation d'assurance Intermatic au 1-800-270-7227 avant de faire réparer le matériel endommagé.

(B) Demander qu'un rapport de déclaration d'incident (Incident Claim Report) soit rédigé concernant les dommages, en incluant la description et l'identification du modèle (le cas échéant) du matériel qui a été endommagé. Consigner le numéro de réclamation de garantie (Warranty Claim Number) pour toute référence ultérieure.

(C) Soumettre une déclaration de dommage matériel auprès de sa compagnie d'assurance de propriétaire (ou de locataire).

(D) Renvoyer le LIMITEUR DE SURTENSION INTERMATIC au coordinateur de garantie Intermatic à l'adresse indiquée ci-dessous. Tous les appareils renvoyés doivent être clairement marqués du numéro de réclamation de garantie Intermatic.

(E) Envoyer toutes les informations suivantes dans un même colis au coordinateur de garantie à l'adresse indiquée ci-dessous.

(1) Le nom, l'adresse et le numéro de téléphone du déclarant.

(2) L'original daté du reçu de la vente pour le limiteur de surtension Intermatic.

(3) L'original du rapport des travaux de réparation.

(4) Le rapport de dommages.

(5) Un exemplaire du compte rendu de déclaration de la compagnie d'assurance de propriétaire (ou de locataire).

(F) Adresser toutes les communications et renvois de produits à :

Informations sur le produit et l'installation

Date d'achat

Date d'installation :

Installé par

Point d'installation :

Valeur des disjoncteurs le cas échéant :
