Type de produit	Photocellule thermique
Marque	Intermatic
Modèle	LC2100
Série	LC2100 et LC4500
Tension d'alimentation	120-277 V CA
Fréquence	50/60 Hz
Type de charge	Éclairage
Méthode de commutation	Thermique
Orientation recommandée	Face au nord, à l'écart du soleil et des lumières artificielles
Installation	Sur prise femelle, rotation horaire
Matériau du boîtier	Plastique résistant aux UV
Indice de protection	IP44 (estimation)
Température de fonctionnement	-40 °C à 70 °C (estimation)
Dimensions (Diamètre x Hauteur)	76 mm x 50 mm (estimation)
Poids	150 g (estimation)
Fonctions principales	Allumage/extinction automatique de l'éclairage selon la lumière ambiante
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de produits chimiques
Sécurité	Débrancher l'alimentation avant installation ou entretien
Garantie	Limitée, retour au vendeur ou réclamation en ligne sur intermatic.com
Pays d'origine	Chine (estimation)

FOIRE AUX QUESTIONS - LC2100 INTERMATIC

Comment installer la photocellule LC2100 ?

Débranchez l'alimentation, insérez les broches dans la prise femelle et tournez dans le sens horaire jusqu'à ce qu'elle soit bien fixée. Orientez-la face au nord, à l'écart du soleil et des lumières artificielles. Rétablissez l'alimentation.

Quels sont les branchements électriques ?

Le fil noir se connecte à la ligne (L1), le fil blanc au neutre (L2) et le fil rouge à la charge. Suivez le schéma fourni dans la notice.

Pourquoi ma lampe reste-t-elle allumée en plein jour ?

Vérifiez que la photocellule est orientée correctement (face au nord) et qu'aucune lumière artificielle ne l'éclaire. Nettoyez la lentille avec un chiffon sec.

La photocellule ne s'allume pas la nuit, que faire ?

Assurez-vous que l'alimentation est rétablie et que les connexions sont correctes. Vérifiez que l'ampoule n'est pas grillée. Si le problème persiste, testez avec une autre charge.

Quelle est la tension d'alimentation supportée ?

Le LC2100 fonctionne sur une tension de 120 à 277 V CA, 50/60 Hz.

Peut-on utiliser cette photocellule en extérieur ?

Oui, elle est conçue pour un usage extérieur. Assurez-vous qu'elle est installée dans un boîtier adapté aux conditions climatiques.

Comment nettoyer la photocellule ?

Utilisez un chiffon sec et doux pour enlever la poussière ou les saletés. N'utilisez pas de produits chimiques ou abrasifs.

Quelle est la durée de vie du LC2100 ?

La durée de vie typique est de 5 à 10 ans selon les conditions d'utilisation. Une exposition excessive à des températures extrêmes peut la réduire.

Y a-t-il un interrupteur manuel ?

Non, le LC2100 fonctionne automatiquement. Pour une commande manuelle, installez un interrupteur en série avec la charge.

Où trouver des pièces de rechange ?

Contactez le service client Intermatic au 815-675-7000 ou visitez www.intermatic.com pour les pièces détachées et la garantie.

MODE D'EMPLOI LC2100 INTERMATIC

Instructions d'installation des photocontrôleurs thermiques des séries LC2100 et LC4500

AVERTISSEMENT Risque d'incendie et d'électrocution

• Débrancher l'alimentation au niveau des disjoncteurs ou des sectionneurs avant de procéder à l'installation ou à l'entretien.
• Ne PAS utiliser l'état ARRET de la commande photo-électronique pour travailler sur le matériel.

INSTRUCTIONS D'UTILISATION IMPORTANTES

1. Débrancher l'alimentation.
2. Insérer les broches de la commande photo-électronique dans la prise femelle et tourner dans le sens horaire jusqu'à ce que l'unité soit bien fixée.
3. Au besoin, ajuster la base de manière à orienter la commande photo-électronique face au nord, à l'écart du soleil et de toute lumière artificielle.
4. Rétablir l'alimentation.

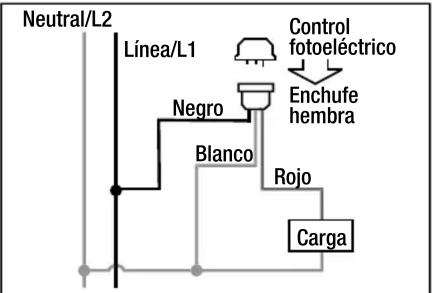

Neutre/L2 Ligne/L1 Noir Blanc Unité de commande photo-électronique Prise Rouge Charge

Neutral/L2 Línea/L1 Control fotoelectrico Enchufe hembra Negro Blanco Rojo Carga

LIMITED WARRANTY

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, Customer Service 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.
