| Type de produit | Photocellule thermique (photocontrôleur) |
| Marque | Intermatic |
| Modèle | LC4523 |
| Série | LC2100 / LC4500 |
| Alimentation | 120-277 VAC, 50/60 Hz |
| Type de connexion | Prise femelle à broches tournantes |
| Câblage | Neutre (blanc), Ligne (noir), Charge (rouge) |
| Fonction principale | Allumage/extinction automatique de l'éclairage selon la luminosité ambiante |
| Orientation recommandée | Face au nord, à l'écart du soleil et des lumières artificielles |
| Entretien et nettoyage | Nettoyer la lentille avec un chiffon doux et sec. Vérifier périodiquement le bon fonctionnement. |
| Sécurité | Couper l'alimentation au disjoncteur avant toute installation ou entretien. Ne pas utiliser la position ARRÊT du photocontrôleur comme sécurité. |
| Garantie | Garantie limitée du fabricant. Retour au vendeur ou formulaire en ligne sur www.intermatic.com |
| Utilisation prévue | Extérieur ou intérieur, pour contrôler l'éclairage en fonction de la lumière du jour |
| Environnement | Température ambiante standard (non spécifiée, usage typique extérieur) |
| Homologations | Conforme aux normes en vigueur (non spécifiées) |
| Pays d'origine | États-Unis (marque Intermatic) |
FOIRE AUX QUESTIONS - LC4523 INTERMATIC
Comment installer la photocellule Intermatic LC4523 ?
Avant toute installation, coupez l'alimentation au disjoncteur. Insérez les broches de la photocellule dans la prise femelle et tournez dans le sens horaire jusqu'à ce qu'elle soit bien fixée. Orientez la cellule face au nord, à l'écart de toute source lumineuse directe. Rétablissez l'alimentation.
Quelle est la tension d'alimentation requise ?
La photocellule fonctionne sur une tension de 120 à 277 VAC, 50/60 Hz. Vérifiez que votre installation correspond.
Comment câbler la photocellule LC4523 ?
Le câblage standard : le fil noir se connecte à la ligne (L1), le fil blanc au neutre (L2), et le fil rouge à la charge (lampe). Respectez les codes de couleur pour éviter tout risque.
La photocellule ne s'allume pas, que faire ?
Vérifiez d'abord que l'alimentation est rétablie et que le disjoncteur n'a pas sauté. Ensuite, vérifiez le câblage : les connexions doivent être correctes (noir sur L1, blanc sur L2, rouge sur charge). Nettoyez la lentille avec un chiffon doux. Si le problème persiste, la cellule peut être défectueuse.
Peut-on utiliser cette photocellule en intérieur ?
Oui, elle peut être utilisée en intérieur pour contrôler l'éclairage, mais elle est conçue pour résister aux conditions extérieures. Assurez-vous de l'orienter correctement pour éviter les fausses détections.
Comment nettoyer la photocellule ?
Utilisez un chiffon doux et sec pour nettoyer la lentille. Évitez les produits chimiques qui pourraient endommager le capteur. Un nettoyage régulier assure un fonctionnement fiable.
Quelle est la durée de vie de la photocellule ?
La durée de vie typique est de plusieurs années, mais elle dépend des conditions d'utilisation (température, humidité, cycles). En cas de défaillance, remplacez l'unité.
La photocellule est-elle compatible avec les ampoules LED ?
Oui, elle est généralement compatible avec les charges LED, à condition que la puissance totale ne dépasse pas la capacité de la cellule (voir caractéristiques techniques). Pour les très faibles charges, un relais peut être nécessaire.
Où trouver le manuel d'utilisation complet ?
Le manuel complet est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou directement sur le site du fabricant Intermatic.
Comment faire une réclamation sous garantie ?
Vous pouvez retourner le produit au vendeur d'origine ou remplir un formulaire en ligne sur www.intermatic.com. Contactez le service client au 815-675-7000 pour assistance.
Questions des utilisateurs sur LC4523 INTERMATIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Photocellule thermique au format PDF gratuitement ! Retrouvez votre notice LC4523 - INTERMATIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LC4523 de la marque INTERMATIC.
MODE D'EMPLOI LC4523 INTERMATIC
Instructions d'installation des photocontrôleurs thermiques des séries LC2100 et LC4500
AVERTISSEMENT Risque d'incendie et d'électrocution
- Débrancher l'alimentation au niveau des disjoncteurs ou des sectionneurs avant de procéder à l'installation ou à l'entretien.
- Ne PAS utiliser l'état ARRET de la commande photo-électronique pour travailler sur le matériel.
INSTRUCTIONS D'UTILISATION IMPORTANTES
- Débrancher l'alimentation.
- Insérer les broches de la commande photo-électronique dans la prise femelle et tourner dans le sens horaire jusqu'à ce que l'unité soit bien fixée.
- Au besoin, ajuster la base de manière à orienter la commande photo-électronique face au nord, à l'écart du soleil et de toute lumière artificielle.
- Rétablir l'alimentation.


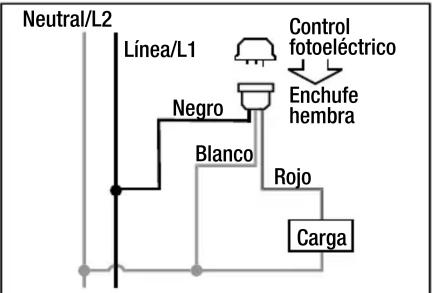

Neutre/L2 Ligne/L1 Noir Blanc Unité de commande photo-électronique Prise Rouge Charge
Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, Customer Service 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.
