| Type de produit | Pompe de surpression automatique |
| Marque | Grundfos |
| Modèle | SCALA1 3-45 |
| Dimensions (L x P x H) | 163 x 135 x 174 mm |
| Poids | Environ 5 kg |
| Alimentation électrique | 220-240 V, 50/60 Hz |
| Puissance absorbée | Environ 0,75 kW |
| Pression maximale | 3 bar (0,3 MPa / 43,5 psi) |
| Hauteur de refoulement max. | 20 m (65 ft) |
| Débit maximum | 3,5 m³/h (approx.) |
| Température ambiante | 0 °C à +45 °C |
| Température du fluide | 0 °C à +35 °C |
| Protection thermique | Intégrée (arrêt automatique en surchauffe) |
| Protection contre la marche à sec | Oui, arrêt automatique |
| Régulation de pression | Électronique, maintien de pression constante |
| Démarrage progressif | Oui, pour éviter les coups de bélier |
| Raccordement hydraulique | Rp 1" (filetage gaz) ou NPT 1" selon version |
| Câble d'alimentation | 1,5 m (avec fiche) |
| Indice de protection | IP44 |
| Matériau du corps | Composite renforcé (plastique technique) |
| Entretien et nettoyage | Nettoyage extérieur avec chiffon humide ; vérifier les filtres régulièrement |
| Sécurité | Protection thermique, protection contre la marche à sec, mise à la terre obligatoire |
| Pièces détachées et réparabilité | Pièces de rechange disponibles via SAV agréé ; réparable |
| Informations générales | Pompe auto-amorçante, silencieuse, idéale pour surpression domestique |
FOIRE AUX QUESTIONS - SCALA1 3-45 Grundfos
Comment installer la pompe SCALA1 3-45 ?
Installez la pompe sur une surface plane et stable, à proximité d'une arrivée d'eau et d'une prise électrique. Raccordez l'entrée d'eau au réseau (diamètre min. 1 pouce) et la sortie vers le circuit de distribution. Assurez-vous que la pompe est correctement mise à la terre. Consultez le manuel pour les schémas détaillés.
Quelle est la pression maximale de la SCALA1 3-45 ?
La pression maximale est de 3 bar (0,3 MPa / 43,5 psi). Ne dépassez jamais cette pression pour éviter d'endommager l'appareil.
Comment régler la pression de consigne ?
La pression de consigne est préréglée en usine et peut être ajustée via le bouton de réglage situé sur le panneau de commande. Tournez le bouton dans le sens horaire pour augmenter la pression, antihoraire pour diminuer. La plage de réglage est de 1,5 à 3 bar.
Que faire si la pompe ne démarre pas ?
Vérifiez l'alimentation électrique, le disjoncteur, et que la pompe n'est pas en mode 'Off'. Assurez-vous que l'arrivée d'eau est ouverte et que le filtre n'est pas obstrué. Si le problème persiste, contactez le service après-vente.
Comment entretenir la pompe ?
L'entretien se limite à nettoyer l'extérieur avec un chiffon humide et à vérifier périodiquement le filtre d'entrée. Ne pas utiliser de solvants. En cas de longue inactivité, vidangez l'eau de la pompe pour éviter le gel.
La pompe est-elle bruyante ?
La SCALA1 3-45 est conçue pour être silencieuse grâce à son moteur à aimant permanent et son isolation phonique. Le niveau sonore est inférieur à 70 dB(A) à pleine charge.
Puis-je utiliser la pompe pour de l'eau chaude ?
Oui, la pompe peut supporter une température d'eau allant jusqu'à 35 °C. Au-delà, des dégâts peuvent survenir. Vérifiez les spécifications de votre modèle.
Que signifie le code d'erreur affiché ?
Les codes d'erreur sont indiqués sur le panneau de commande. Par exemple, 'E1' indique une surchauffe, 'E2' une marche à sec. Consultez la notice pour la liste complète et les actions correctives.
La pompe est-elle garantie ?
Oui, la pompe Grundfos SCALA1 3-45 bénéficie d'une garantie constructeur de 2 ans (sous réserve d'une utilisation conforme et de l'installation correcte). Enregistrez votre produit sur le site Grundfos pour activer la garantie.
Où trouver les pièces détachées ?
Les pièces détachées sont disponibles auprès des distributeurs agréés Grundfos ou via le service après-vente. Visitez www.grundfos.com pour trouver un revendeur proche de chez vous.
Questions des utilisateurs sur SCALA1 3-45 Grundfos
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice SCALA1 3-45 - Grundfos et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SCALA1 3-45 de la marque Grundfos.
MODE D'EMPLOI SCALA1 3-45 Grundfos
GRUNDFOS INSTRUCTIONS
http://qr.grundfos.com/i/99735528
GRUNDFOS


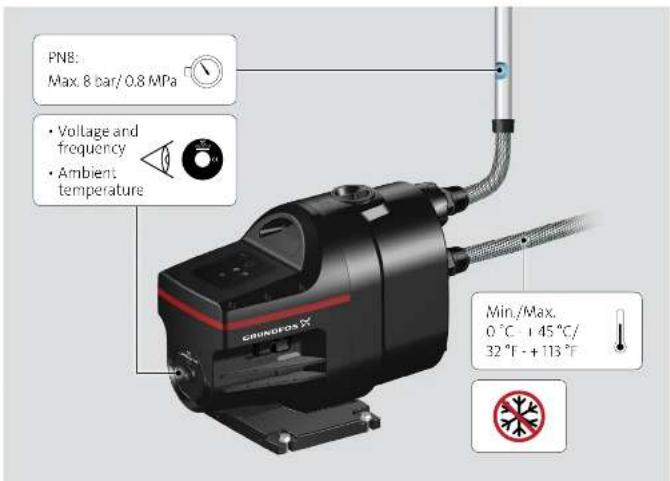

PNB: Max. 8 bar/ 0.8 MPa • Voltage and frequency • Ambient temperature CBINGOXX Min./Max. 0 °C - + 45 °C/ 32 °F - + 113 °F No


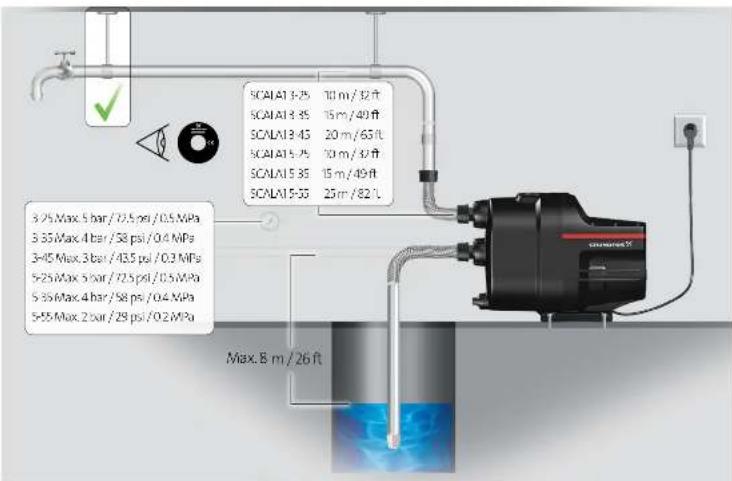

SCALA1 3-25 10 m / 32 ft SCALA1 3-35 15 m / 40 ft SCALA1 3-45 20 m / 65 ft SCALA1 5-25 10 m / 37 ft SCALA1 5-35 15 m / 49 ft SCALA1 5-55 25 m / 82 °C 3/25 Max. 5 bar / 70.5 ps / 0.5 MPa 3-35 Max. 4 bar / 58 ps / 0.4 MPa 3-45 Max. 3 bar / 43.5 ps / 0.3 MPa 5-25 Max. 5 bar / 72.5 ps / 0.5 MPa 5-35 Max. 4 bar / 58 ps / 0.4 MPa 5-55 Max. 2 bar / 28 ps / 0.2 MPa Max. 8 m / 26 ft


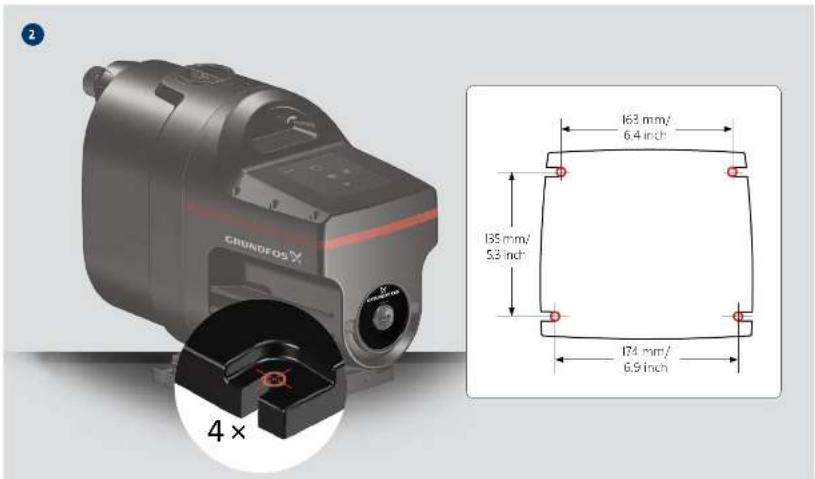

2 CRUNDROS™ 4× 163 mm/ 6.4 inch 135 mm/ 5.3 inch 174 mm/ 6.9 inch


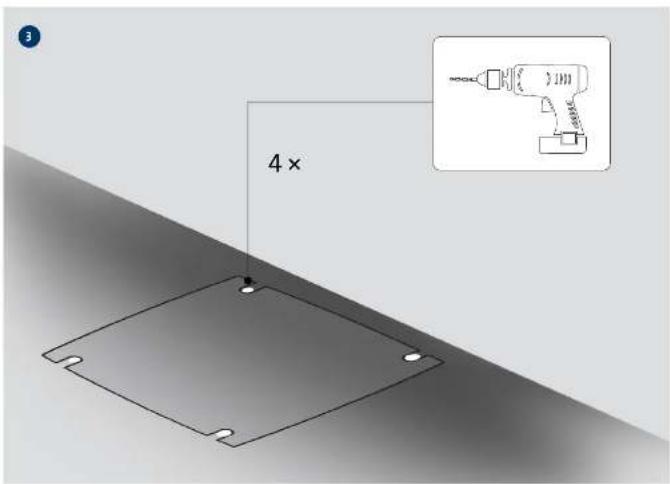

3 4 ×


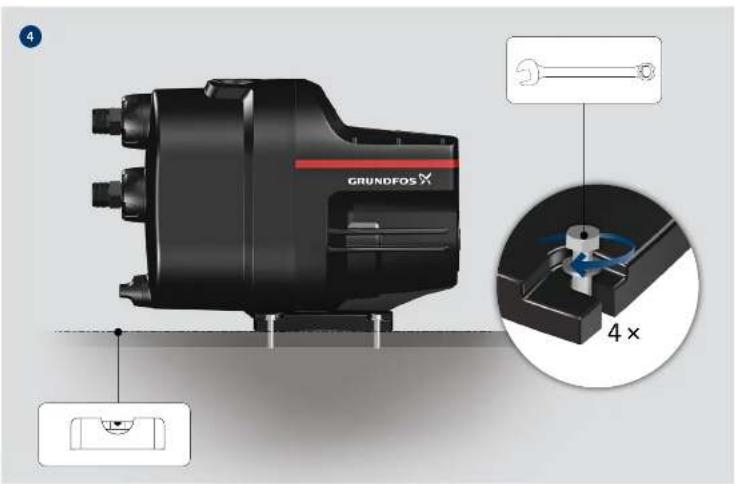

GRUNDFOS 4 x


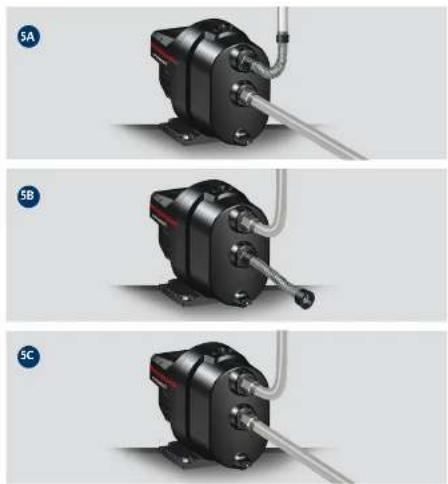

Three-step diagram showing a mechanical device with labeled parts (5A, 5B, 5C), no text or symbols present.


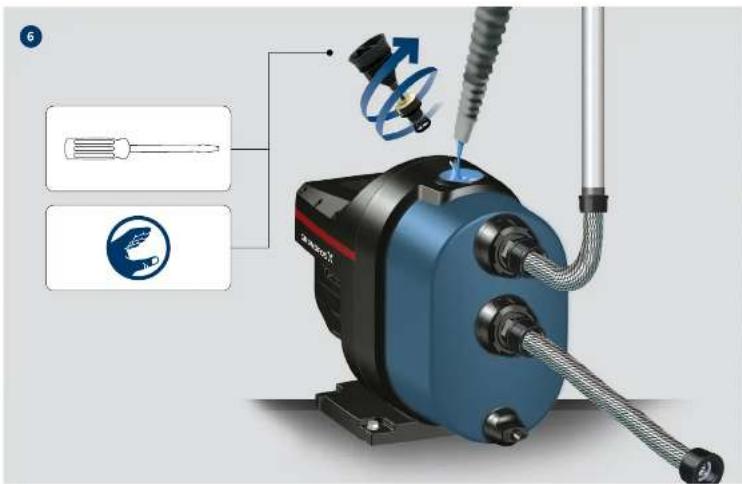

Technical diagram of a vacuum cleaner with labeled components and assembly instructions


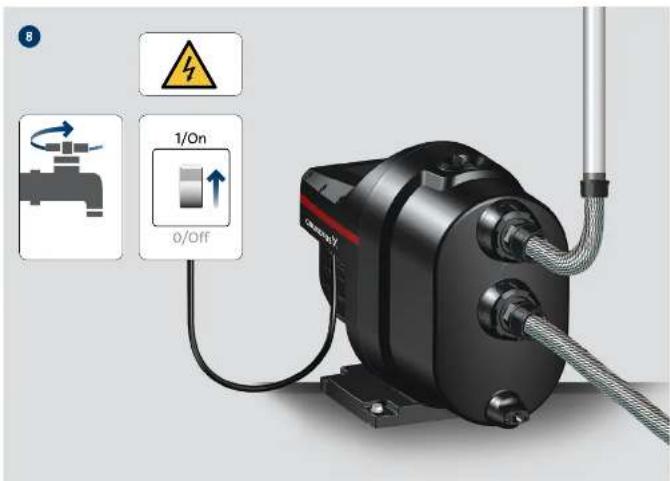

8 1/On 0/Off

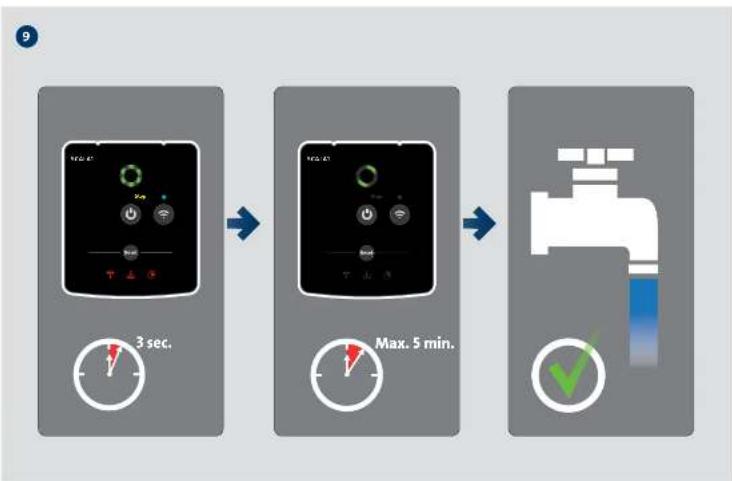

12 13


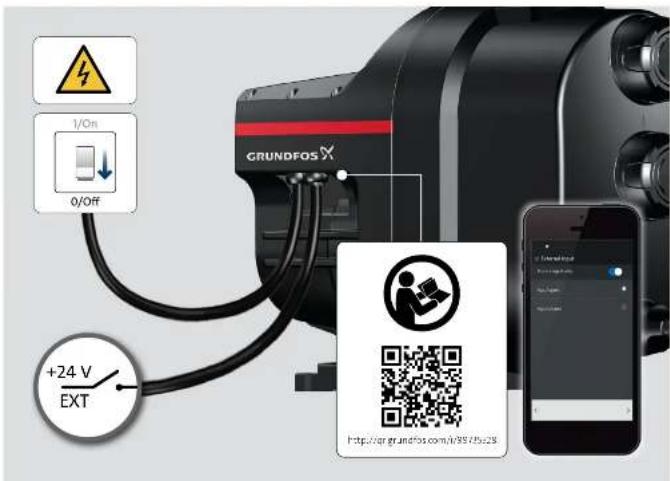

GRUNDFOS 1/On 0/Off +24 V EXT http://usr.grundfos.com/9578b236


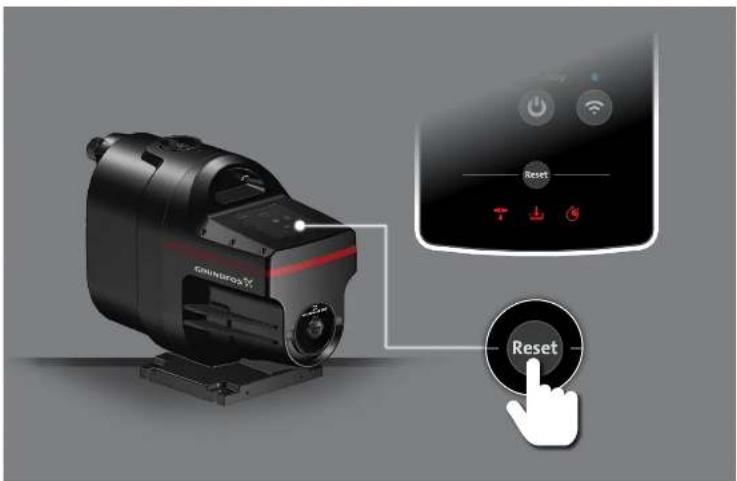

SOUNDBOX Reset Reset


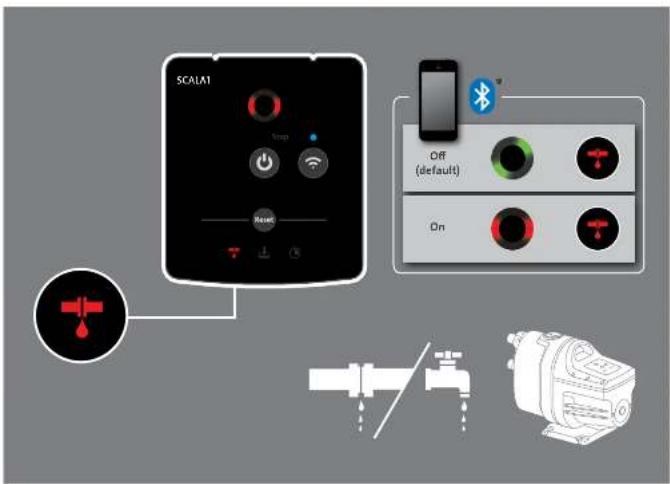

SCALA1 Stop Reset Off (default) On


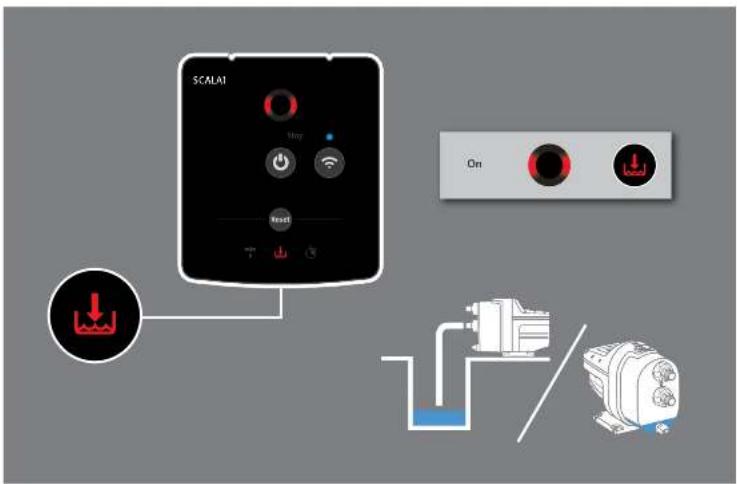

SCALAI On Low High Down Water Drop Drain18 19


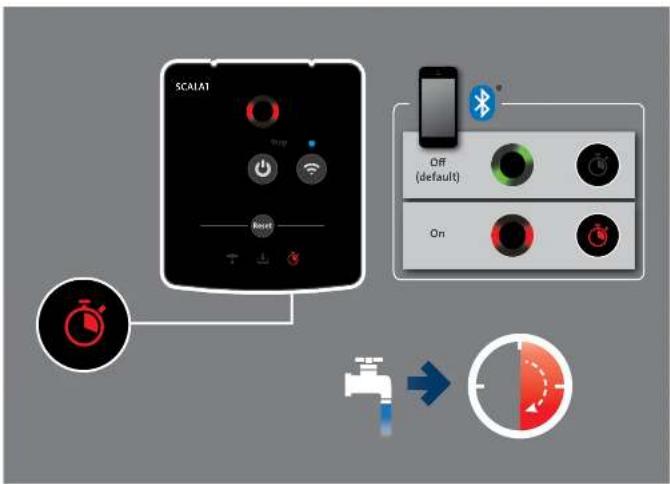

SCALAT Stop Reset Off (default) On


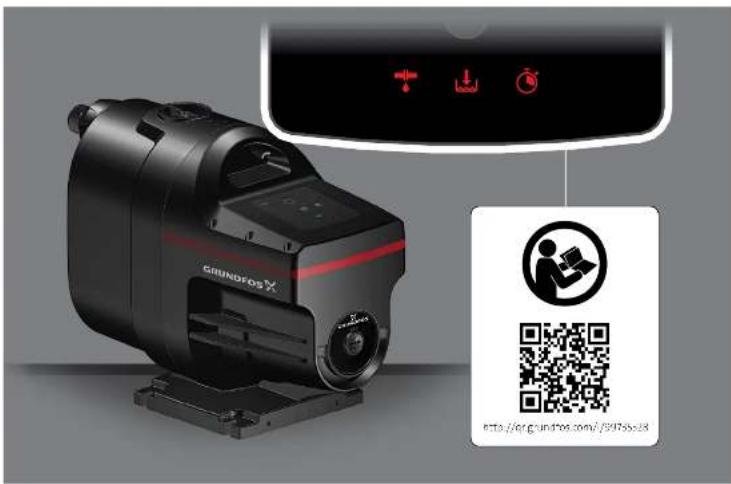

GRUNDFOS X http://org.grundfos.com/03475628


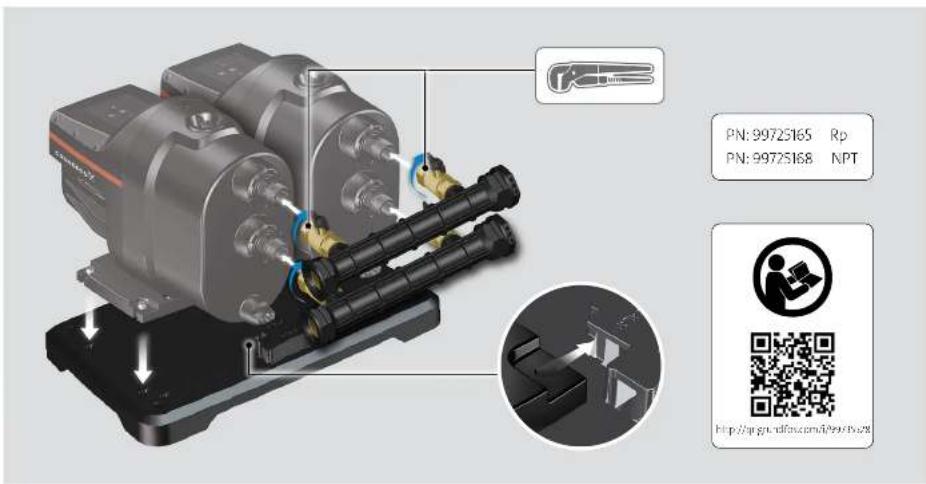

PN: 99725165 Rp PN: 99725168 NPT http://p.gn.sdlfuc.com/099/Bu28


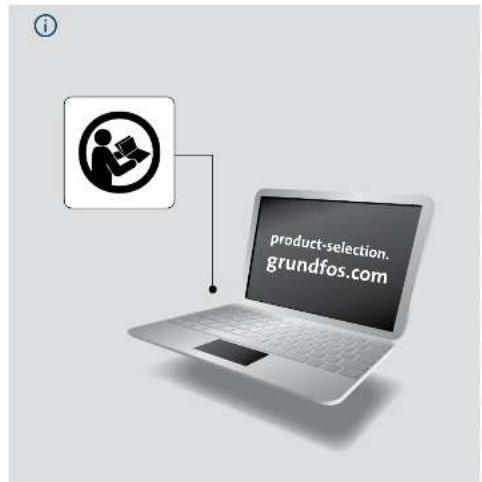

product-selection. grundfos.com99735558 03.2023
ECM: 1365136
