Type de produit	Boîtier PC Moyen Tour
Marque	MSI
Modèle	MPG VELOX 300R AIRFLOW
Dimensions (L x l x H)	485 x 235 x 518 mm
Formats de carte mère supportés	EATX*, ATX, Micro-ATX, Mini-ITX
Slots d'extension	7
Ventilateurs préinstallés	2x 160 mm ARGB avant, 1x 120 mm ARGB arrière
Emplacements de stockage	2x 3,5" HDD, 2x 2,5" SSD
Ports E/S avant	2x USB 5 Gb/s Type-A, 1x USB 20 Gb/s Type-C, 1x prise combo audio/micro
Boutons	Alimentation, interrupteur LED
Hauteur maximale du ventirad CPU	165 mm
Longueur maximale du GPU	400 mm (avec ventilateurs installés)
Support radiateur supérieur	120 / 140 / 240 / 280 / 360 mm
Support radiateur avant	120 / 140 / 240 / 280 / 360 mm
Longueur maximale du bloc d'alimentation	200 mm
Espace de gestion des câbles	35 mm
Matériaux	SPCC 0,8 mm, panneau latéral en verre trempé 4 mm
Filtres à poussière	Avant, haut, droit (aimantés), bas (amovible)
Éclairage ARGB	2 ventilateurs avant et 1 arrière, contrôleur intégré avec bouton LED
Support GPU inclus	Support en acier réglable
Fonctions principales	Flux d'air optimisé, panneaux en maille, gestion de câbles facilitée, support EATX
Entretien et nettoyage	Filtres à poussière amovibles, panneaux démontables sans outil
Sécurité	Panneau en verre trempé, éteindre l'alimentation avant toute manipulation
Pièces détachées et réparabilité	Support GPU, filtres, ventilateurs, vis et entretoises incluses
Informations générales	Copyright MSI, version 1.0 – 02/2025

FOIRE AUX QUESTIONS - MPG VELOX 300R AIRFLOW MSI

Quels formats de carte mère sont compatibles avec le MSI MPG VELOX 300R AIRFLOW ?

Le boîtier supporte les formats EATX (jusqu'à 305x278 mm), ATX (y compris back-connect), Micro-ATX et Mini-ITX. Notez que l'utilisation d'un EATX peut obstruer le ventilateur droit et limiter le montage latéral.

Comment installer un radiateur de watercooling dans ce boîtier ?

Le boîtier accepte des radiateurs en haut (jusqu'à 360 mm), à l'avant (jusqu'à 360 mm), à l'arrière (120 mm) et sur le côté (jusqu'à 360 mm). Assurez-vous de la compatibilité avec vos ventilateurs et l'espace disponible.

Quelle est la longueur maximale du GPU dans le MSI MPG VELOX 300R AIRFLOW ?

La longueur maximale du GPU est de 400 mm avec les ventilateurs installés en usine. Si vous utilisez des ventilateurs plus épais, vérifiez l'espace.

Comment nettoyer les filtres à poussière ?

Les filtres avant, haut et droit sont magnétiques et se retirent facilement. Le filtre du bas est amovible. Nettoyez-les régulièrement avec un chiffon doux ou de l'air comprimé pour maintenir un bon flux d'air.

Puis-je contrôler l'éclairage ARGB des ventilateurs sans carte mère compatible ?

Oui, le boîtier dispose d'un contrôleur LED intégré accessible via le bouton interrupteur LED. Vous pouvez parcourir 18 effets prédéfinis (statiques, respiration, arc-en-ciel, etc.) sans nécessiter de logiciel.

Comment synchroniser les LED avec la carte mère ?

Appuyez longuement (2 secondes) sur le bouton interrupteur LED pour passer en mode synchronisation. Les LED suivront alors les commandes de la carte mère via le connecteur ARGB 5V. Un autre appui long (2 s) permet de revenir au contrôleur intégré.

Quel est le nombre maximum de LED ARGB supporté par le contrôleur ?

Chaque port supporte jusqu'à 64 LED, pour un total de 128 LED maximum. Dépasser cette limite peut provoquer des anomalies d'affichage.

Le boîtier est-il livré avec un support GPU ?

Oui, un support GPU en acier réglable est inclus pour éviter l'affaissement des cartes graphiques lourdes. Suivez les instructions pour l'installer correctement.

Quels types de vis sont fournis avec le boîtier ?

La boîte d'accessoires contient des vis #6-32 (5 mm, 8 mm, 28 mm), des vis M3 (5 mm, 8 mm), des entretoises M3 6,5 mm, des clips en U de rechange, des fermetures auto-agrippantes et des attaches de câble.

Comment réinitialiser le contrôleur LED si les LEDs ne s'allument pas ?

Appuyez longuement (6 secondes) sur le bouton interrupteur LED jusqu'à ce que les LEDs clignotent trois fois en blanc puis s'éteignent. Appuyez à nouveau pour rétablir l'état précédent. Si le problème persiste, vérifiez les connexions et l'alimentation.

MODE D'EMPLOI MPG VELOX 300R AIRFLOW MSI

Guide d' utilisation

Table des matières

Caractéristiques ....3

Accessoires ....5

Caractéristiques du boîtier....6

Vue de côté et de face ....7

E/S et Boutons....8

Retrait du panneau latéral ....9

Retrait du panneau supérieur ....10

Retrait du panneau avant....11

Installation de la carte mère ....12

Installation de la carte graphique ....13

Ajustement du support GPU ....14

Installation du SSD et du disque dur (côté droit) ....15

Installation du SSD et du disque dur (côté gauche) ....16

Installation du bloc d' alimentation ....17

Démontage de l’ enveloppe du bloc d’ alimentation ....18

Connexion E/S du panneau ....19

Connexion du panneau de contrôle ....20

Informations générales....22

Caractéristiques

Informations de base

Type de boîtier Moyen Tour
Dimensions (LxLxH) 485 x 235 x 518 mm
Format de cartes mères supporté	EATX*, ATX**, Micro-ATX, Mini-ITX* Support conditionnel EATX (jusqu' à 305 × 278 mm). Les câbles installés peuvent obstruer le ventilateur droit, désactiver le support GPU fourni et limiter le montage latéral aux seuls ventilateurs (pas d' AIO 360 mm).** Support carte mère ATX avec design back-connect
Slots d' extension 7 slots

Support ventilateur

Haut 3 x 120 mm ou 3 x 140 mm
Avant	3 x 120 mm ou 3 x 140 mm ou 2 x 160 mm2 x ventilateurs ARGB 160 mm préinstallés
Arrière	1 x 120 mm1 x ventilateur 120 mm préinstallé
Côté 3 x 120 mm
Bas	2 x 120 mm (sur l’ enveloppe du bloc d’ alimentation)1 x 120 mm (sur le panneau du bas)

Baies de stockage

Ports E/S et Boutons

Ports USB	2 x USB 5 Gb/s Type-A1 x USB 20 Gb/s Type-C
Ports audio 1 x prise combo audio/microphone (4 pôles)
Boutons	1 x bouton d’ alimentation1 x bouton interrupteur LED

Espace du châssis

Longueur maximum du ventirad 165 mm

Longueur maximum du GPU	400 mm (avec ventilateurs installés en usine)
Radiateur supérieur supporté 120 / 140 / 240 / 280 / 360 mm
Radiateur arrière supporté 120 mm
Radiateur latéral supporté 120 / 240 / 360 mm
Radiateur avant supporté 120 / 140 / 240 / 280 / 360 mm
Bloc d’ alimentation supporté 200 mm
Espace de gestion des câbles (derrière la carte mère)	35 mm

Matériaux

Métal SPCC 0,8 mm
Panneau latéral gauche Verre trempé de 4 mm
Filtre à poussière	Avant : AimantHaut : AimantDroite : AimantBas : Retrait
Support GPU Acier

Accessoires

Élément Nom / Quantité Utilisé pour
		Vis #6-32 5 mm x4	Fixer le bloc d' alimentation / la carte PCIe
[0XCS]		Vis #6-32 28 mm x12	Fixation des ventilateurs sur l' enveloppe du bloc d' alimentation
		Vis M3 5 mm x21	Carte mère / SSD
		Vis #6-32 8 mm x4	HDD 3,5"
		Vis M3 8 mm x8	SSD 2,5"
		Outil d' installation de l' entretoise x1	Fixer l' entretoise
[DKXY]	[26HC]	Entretoises M3 6,5 mm x2	Boulon de la carte mère
		Clip en U de rechange T10.3 x4	Fournitures de secours
		Clip en U de rechange T1.0 x2	Fournitures de secours
		Clip en U de rechange T1.5 x2	Fournitures de secours
		Fermeture auto-agrippante x2	Gestion des câbles
[6TCS]		Attaches de câble x6	Gestion des câbles

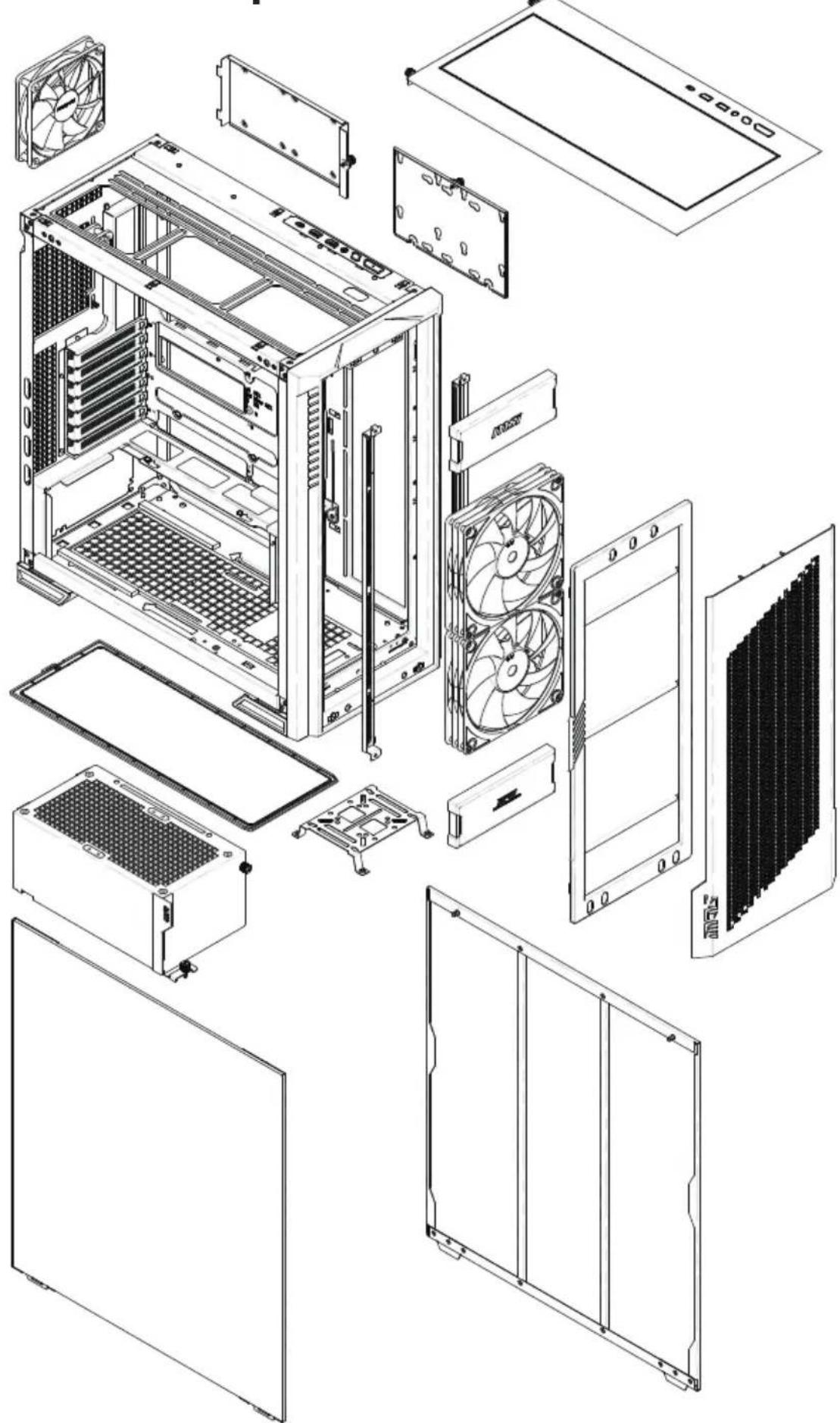

Caractéristiques du boîtier

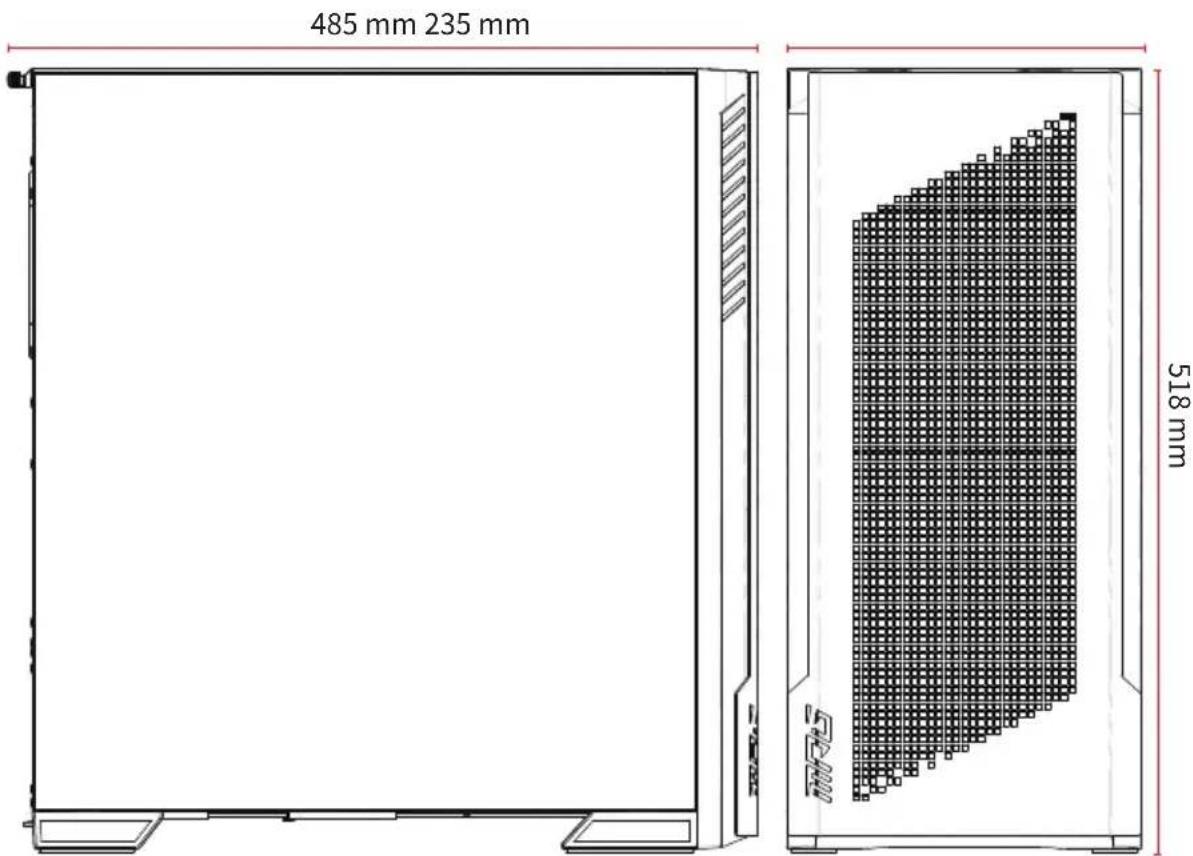

Vue de côté et de face

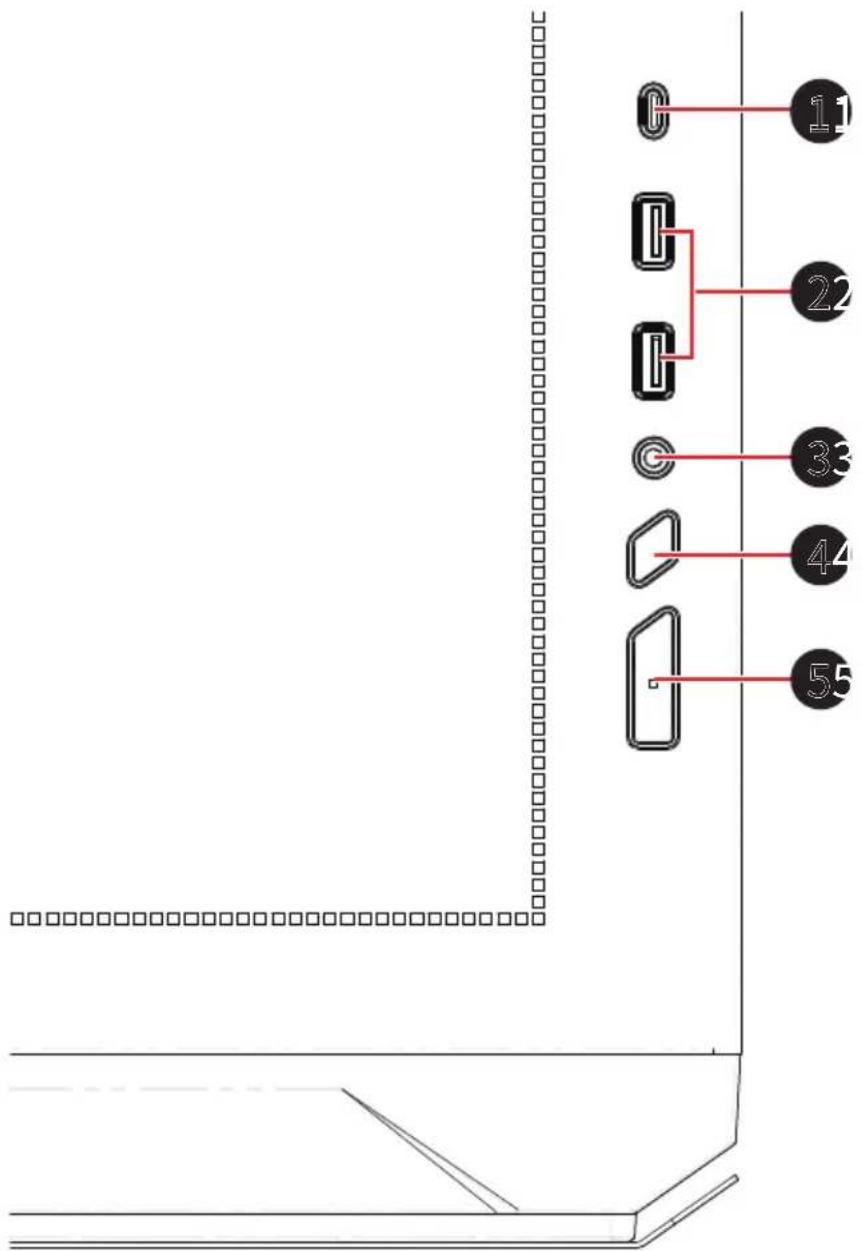

E/S et Boutons

Élément Description
1 USB	20 Gb/s Type-C
2 USB	5 Gb/s Type-A
3 Prise	combo audio/microphone
4 Bouton interrupteur LED
5 Bouton d’ alimentation

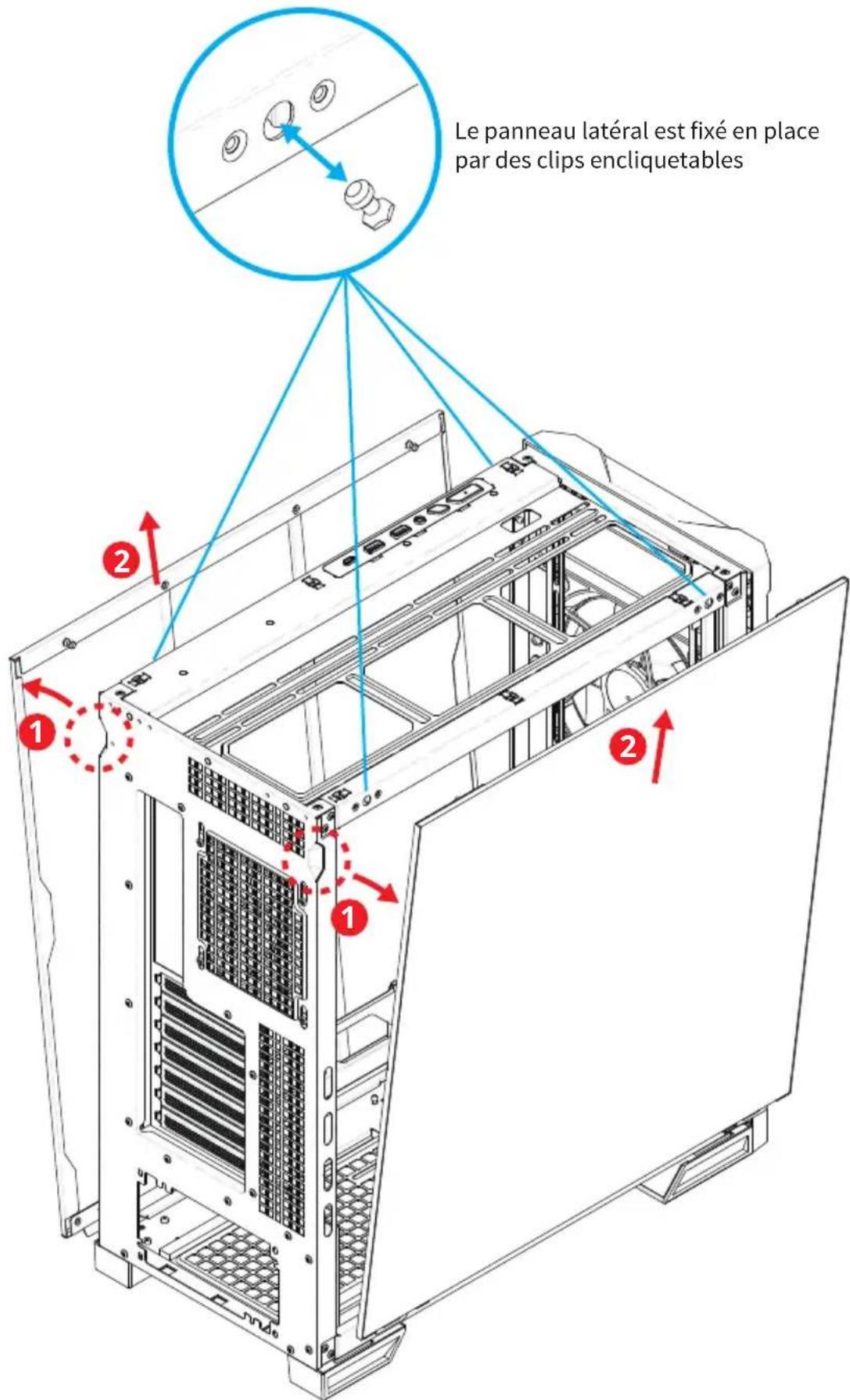

Retrait du panneau latéral

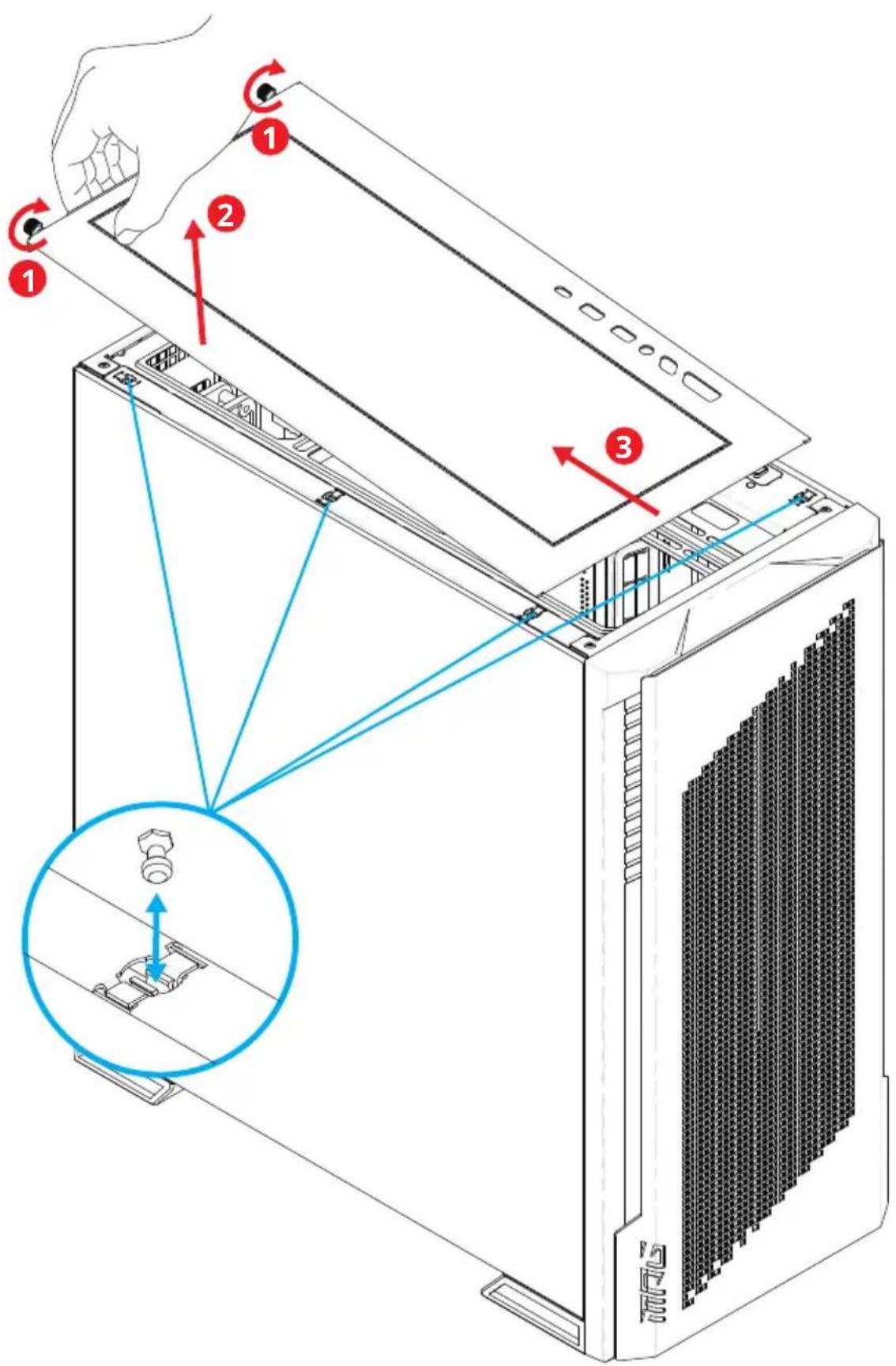

Retrait du panneau supérieur

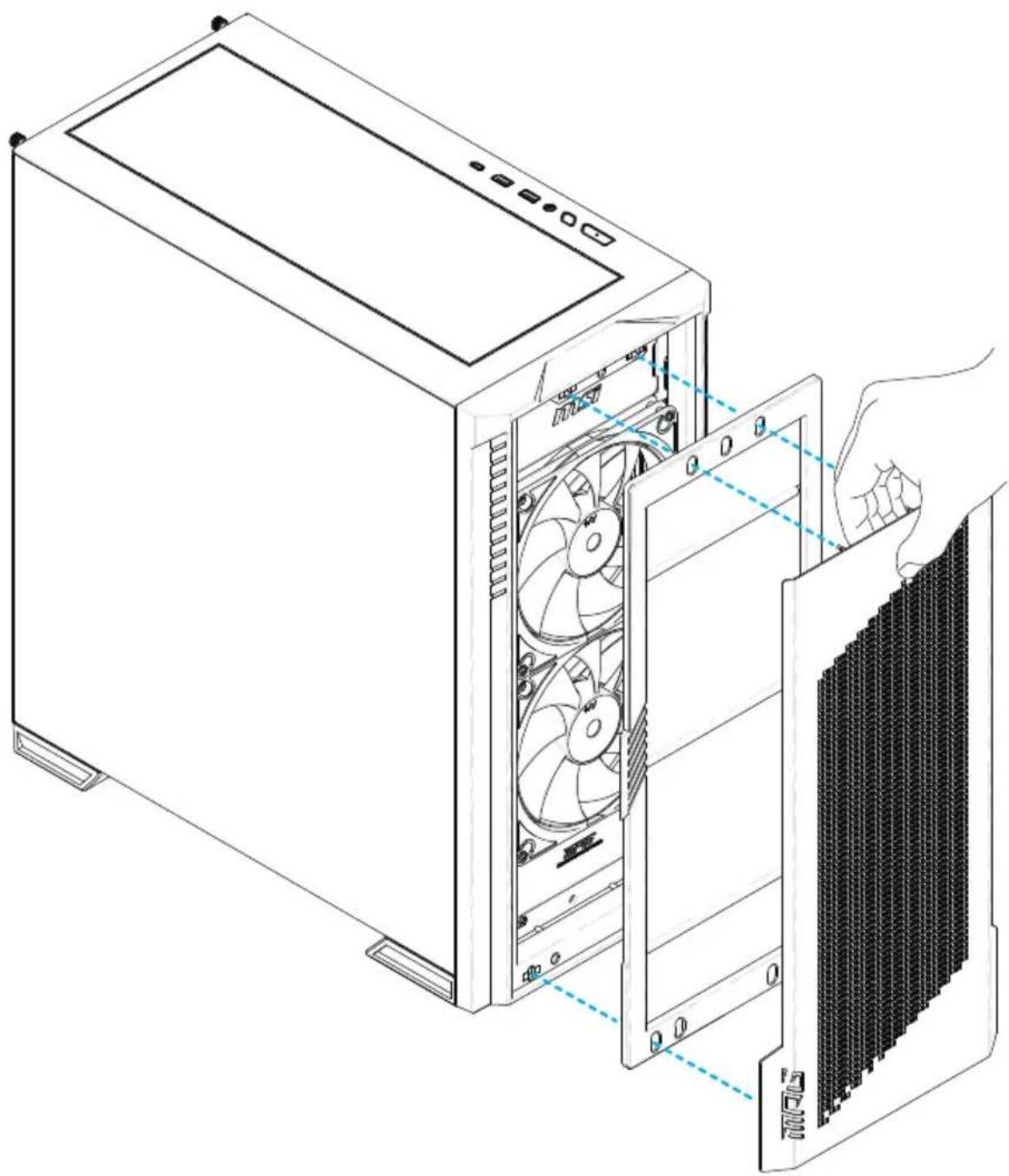

Retrait du panneau avant

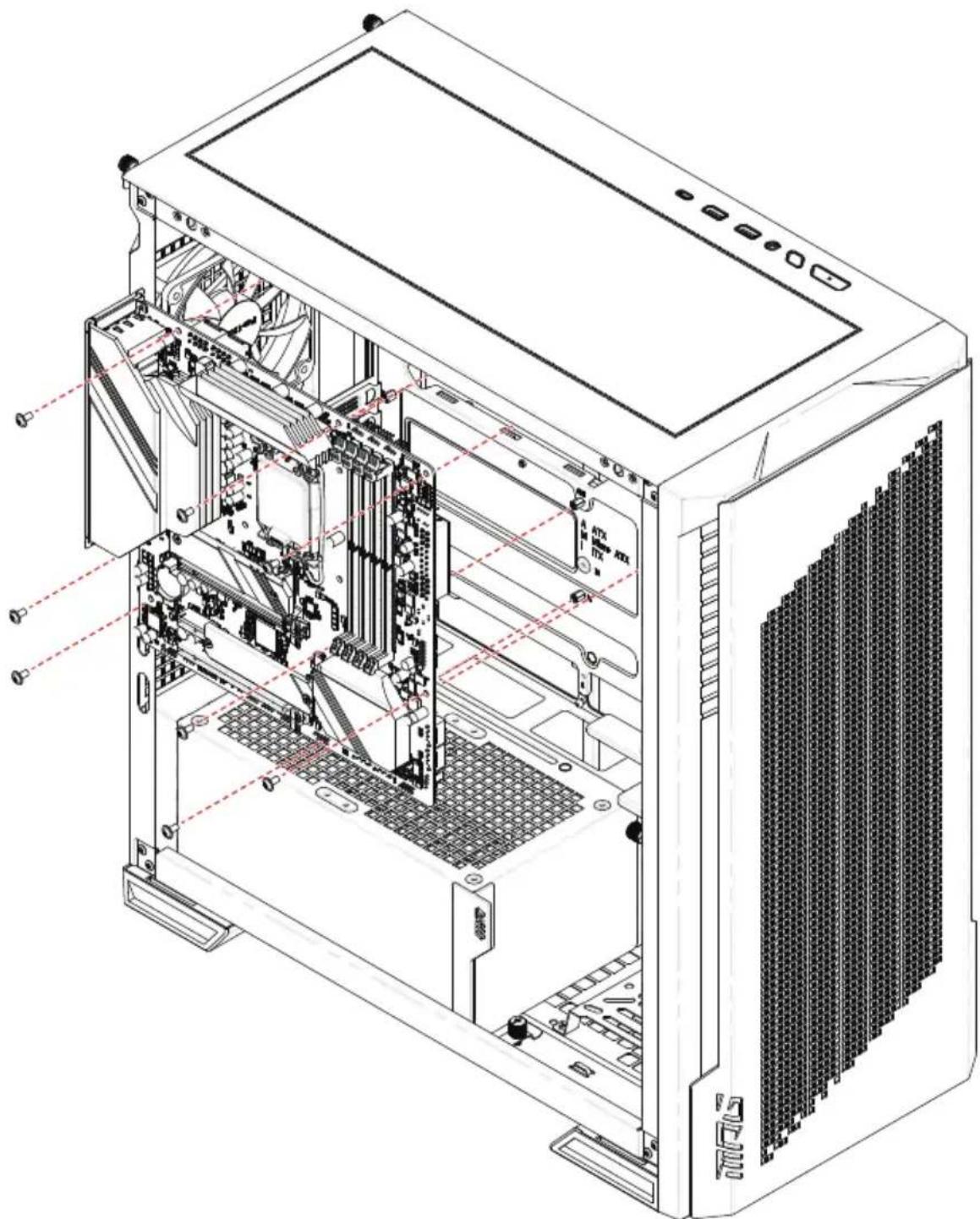

Installation de la carte mère

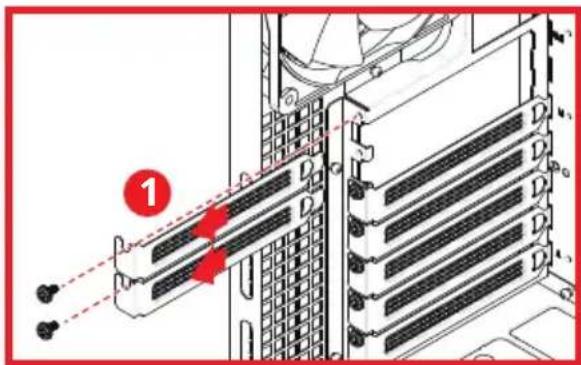

Installation de la carte graphique

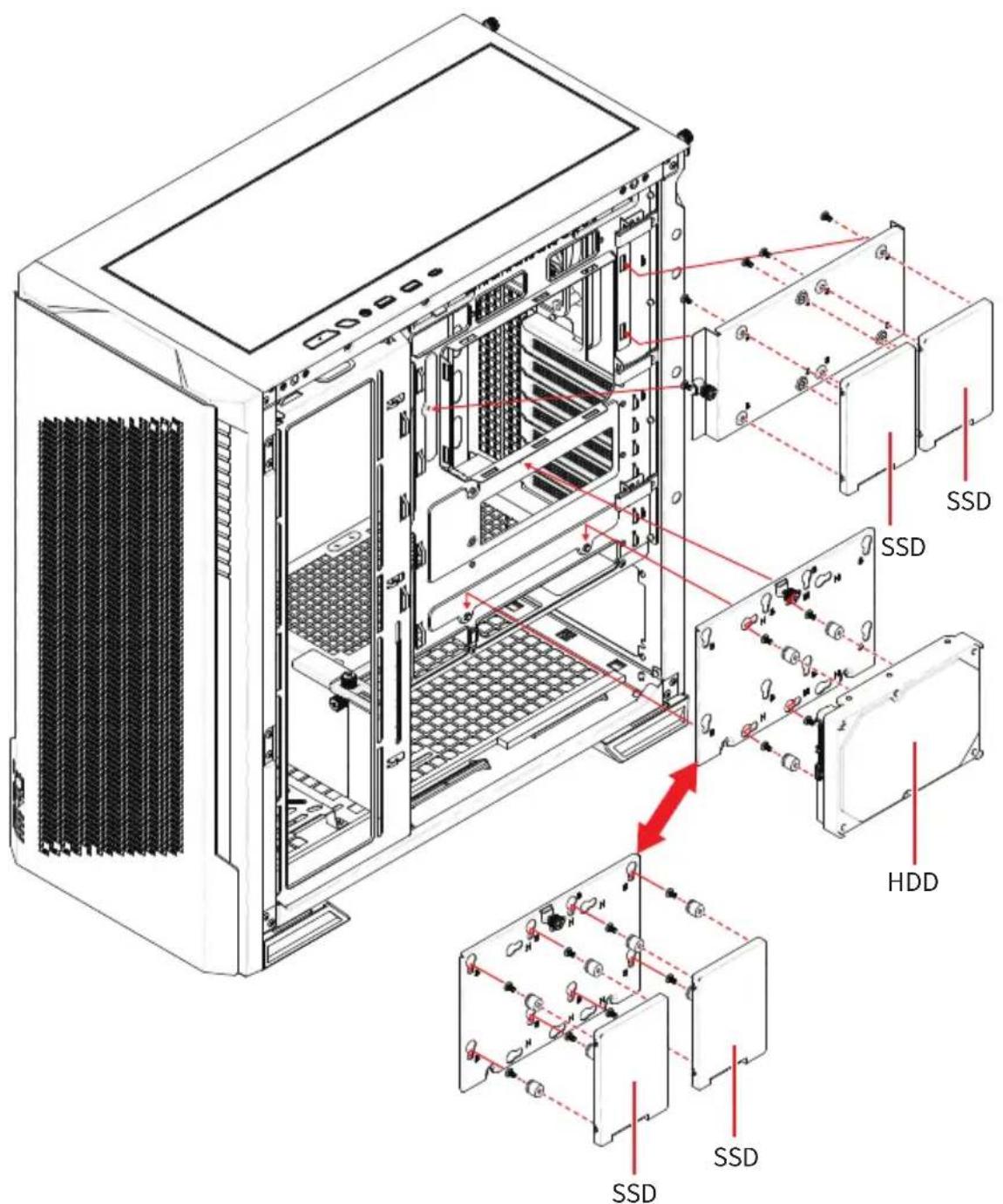

Installation du SSD et du disque dur (côté droit)

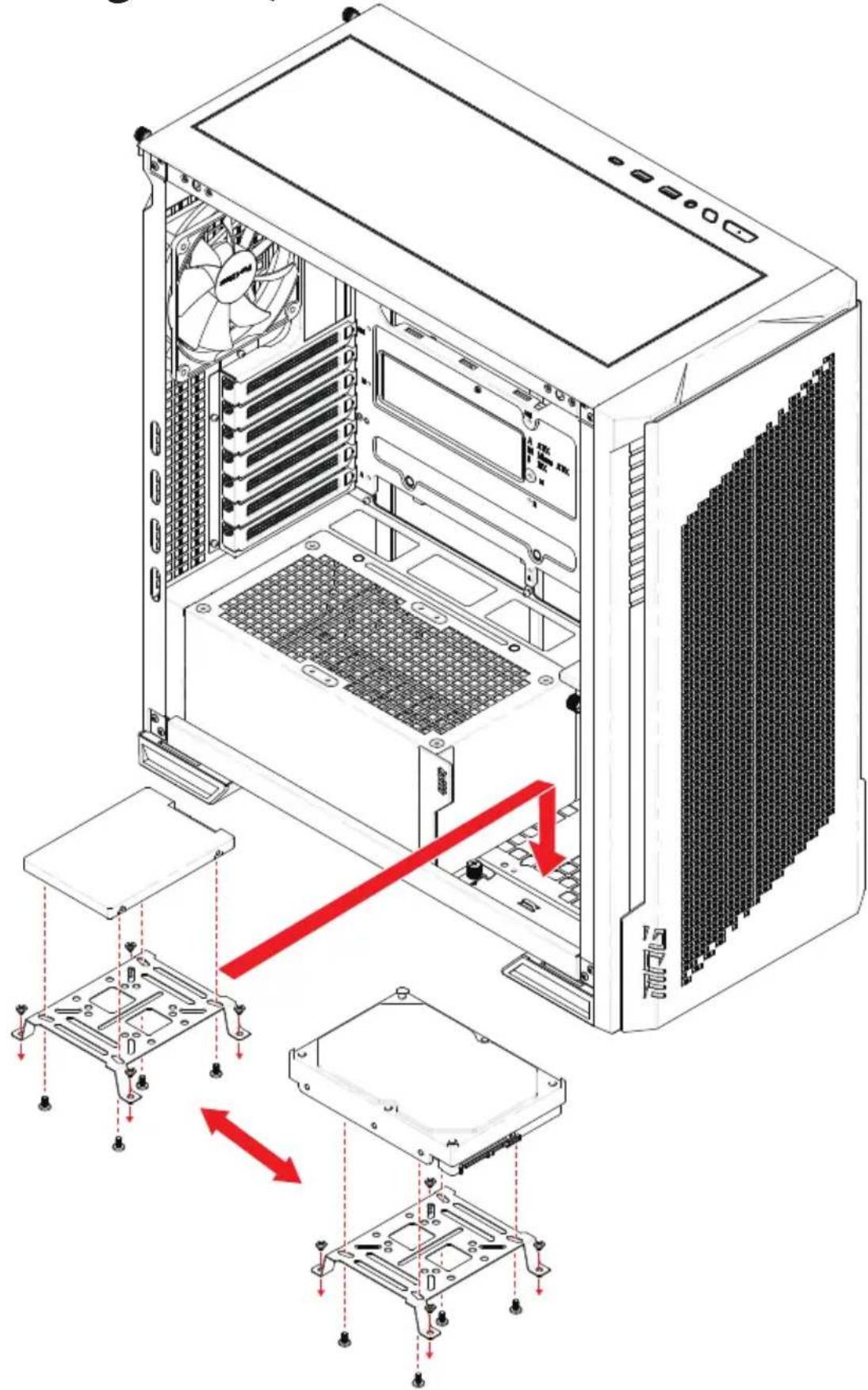

Installation du SSD et du disque dur (côté gauche)

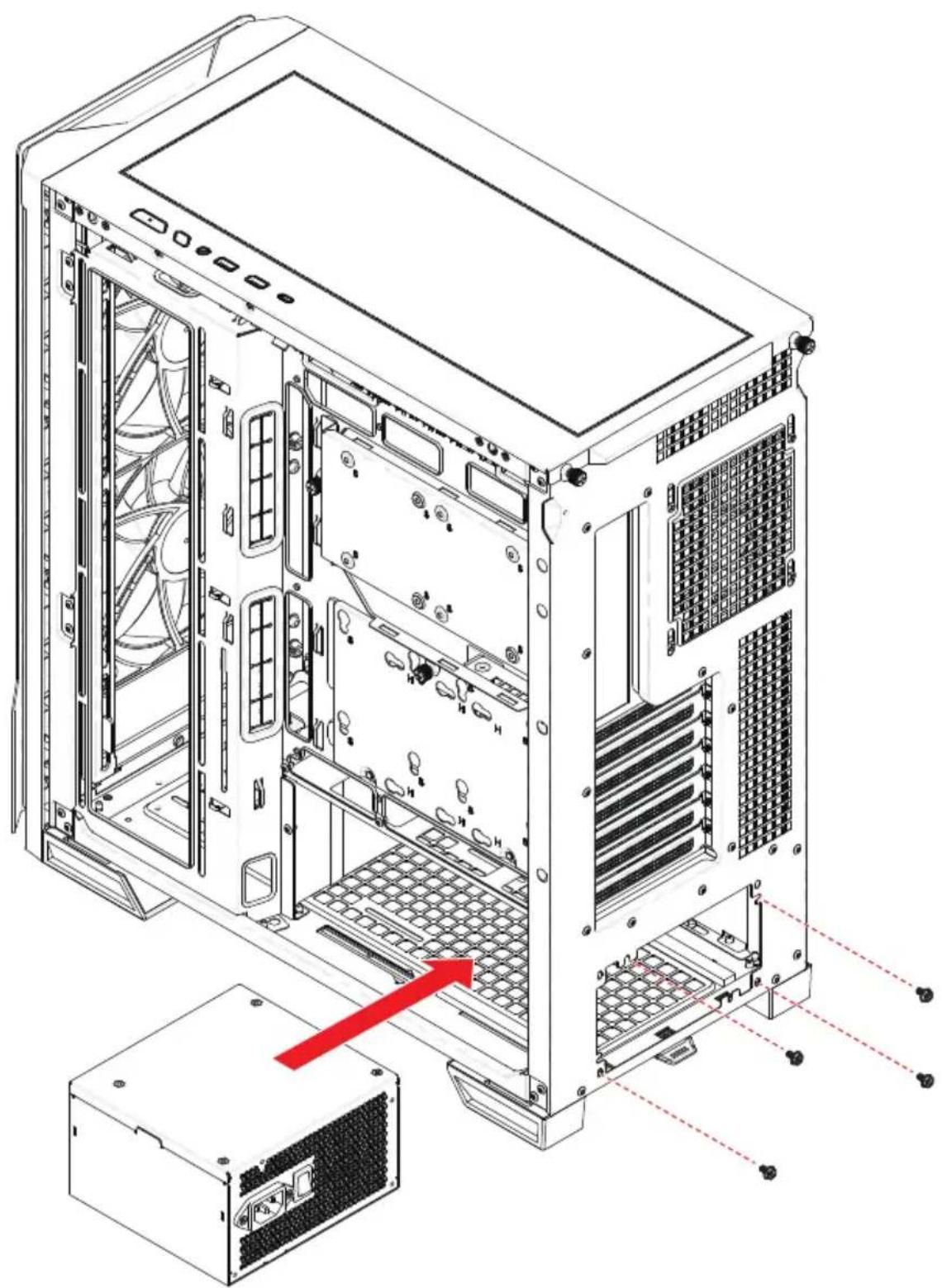

Installation du bloc d' alimentation

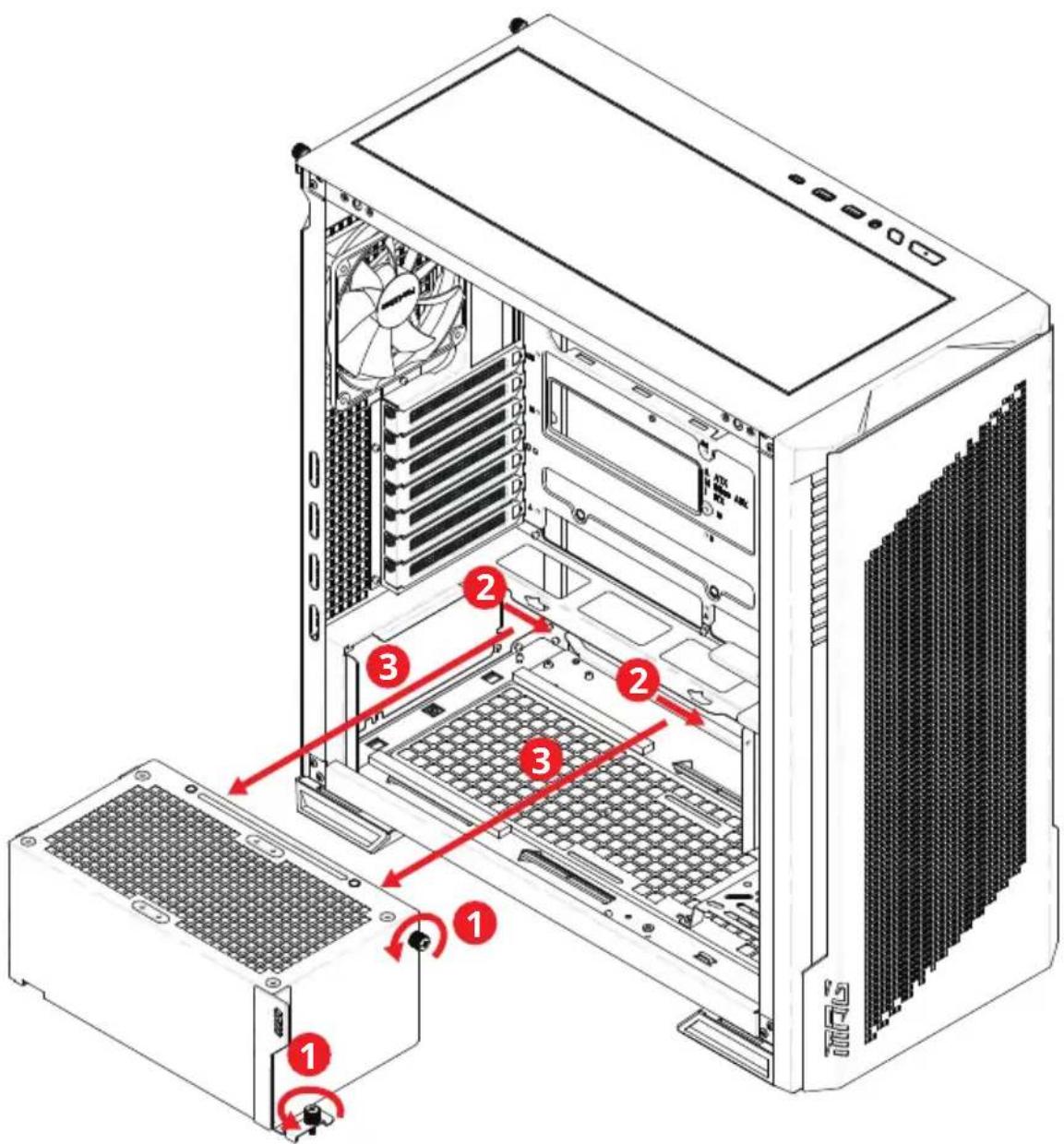

Démontage de l' enveloppe du bloc d' alimentation

Connexion E/S du panneau

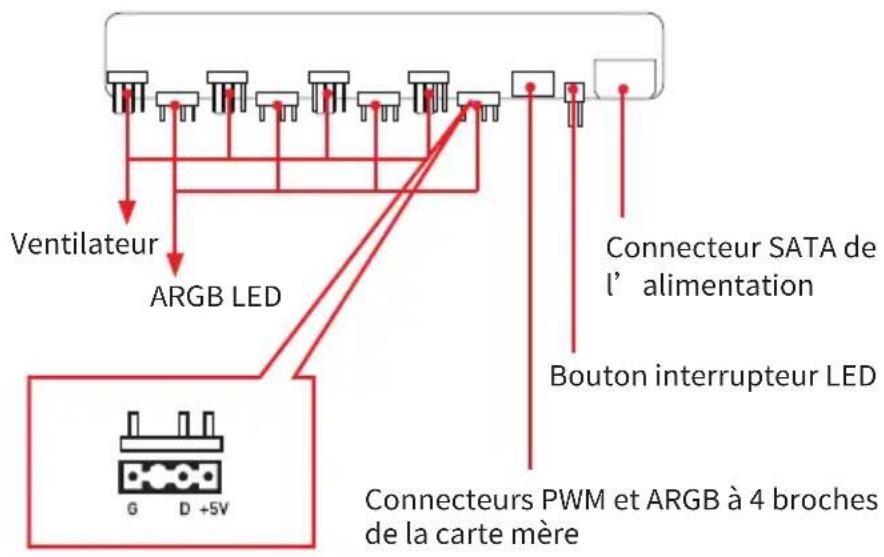

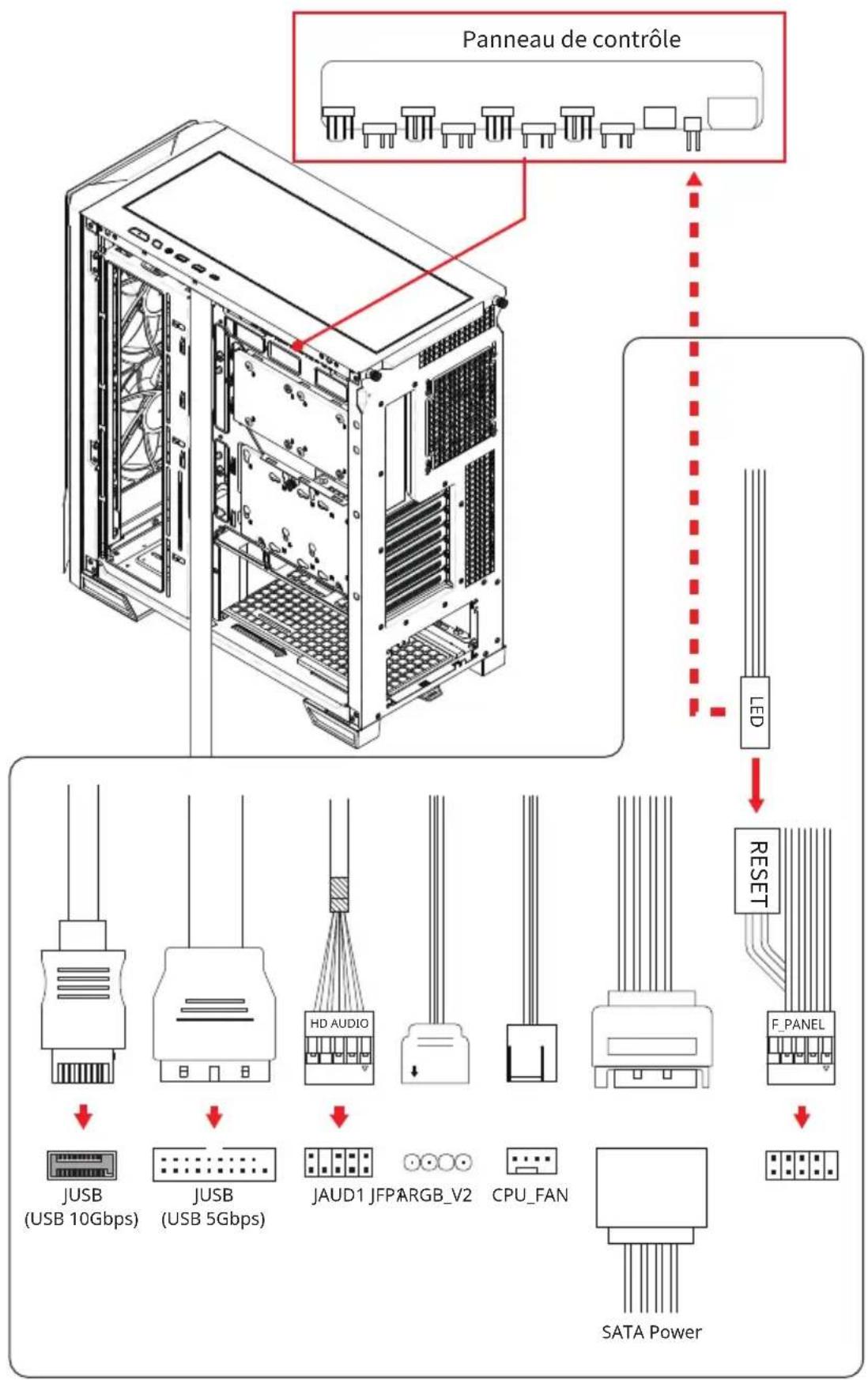

Connexion du panneau de contrôle

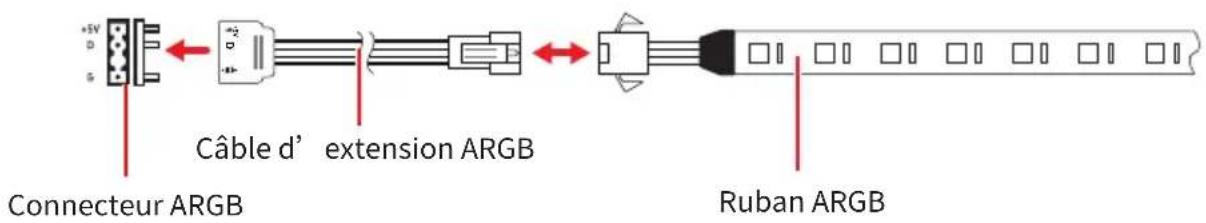

Connexion du ruban LED RGB adressable

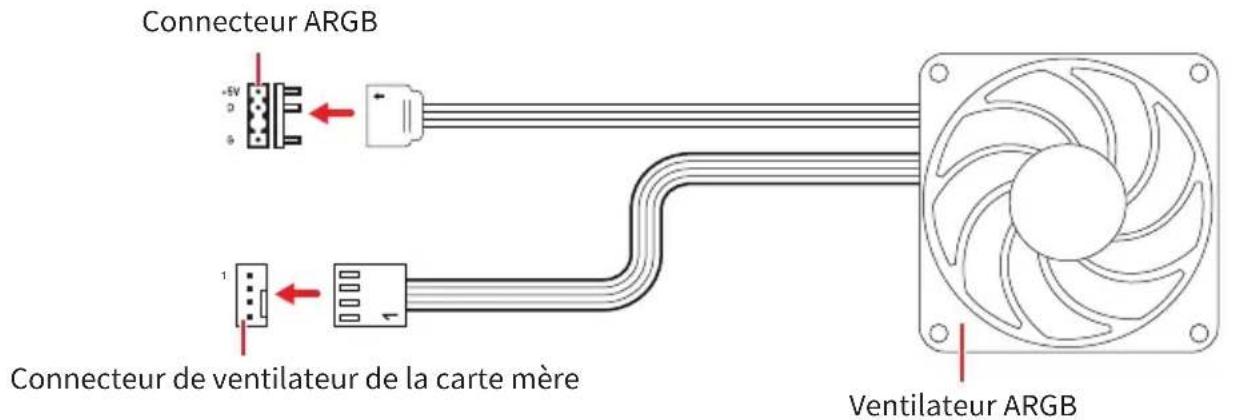

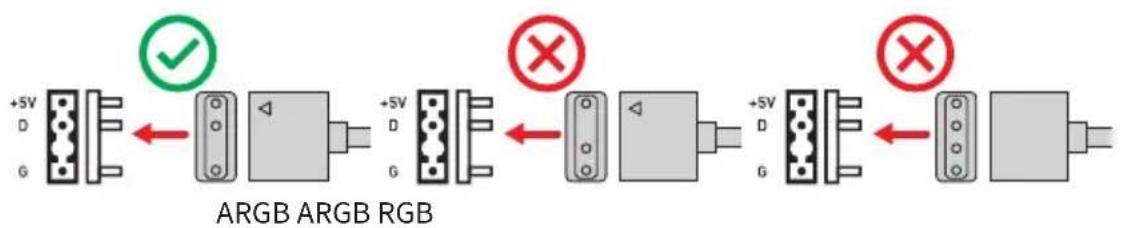

Connexion du ventilateur LED RGB adressable

ORTANT

• La détection de la vitesse du ventilateur est seulement disponible par l'intermédiaire du connecteur Fan1.
• Avant d' installer ou de retirer le ruban LED ARGB, veillez à toujours éteindre l' alimentation et à débrancher le cordon d' alimentation de la prise électrique.
• Assurez-vous que tous les câbles sont correctement connectés avant d' allumer l' appareil.
• Chaque port supporte un maximum de 64 LED ARGB, pour un total de 128 LED au maximum.
• Le dépassement de ces limites peut entraîner l' affichage de couleurs anormales, le scintillement ou impossible de changer de couleur des LED ARGB.

Fonction du bouton interrupteur LED

• Simple pression : Basculez les effets LED.
• Appui long (2s) : Synchronisation avec la carte mère. Appuyez à nouveau (2s) pour revenir au contrôleur.
• Appui long (6s) : Les LED clignotent trois fois en blanc, puis s' éteignent (elles restent éteintes après le redémarrage). Appuyez à nouveau pour rétablir l' état précédent.

Séquence d' effet LED

Après avoir appuyé sur le bouton interrupteur LED, la séquence d' effet LED est la suivante :

1 Rouge statique
2 Vert statique
3 Bleu statique
4 Jaune statique
5 Cyan statique
6 Violet statique
7 Orange statique
8 Blanc statique
9	Respiration couleur unique (rouge)
10	Respiration couleur unique (vert)

11	Respiration couleur unique (bleu)
12	Respiration couleur unique (jaune)
13	Respiration couleur unique (cyan)
14	Respiration couleur unique (violet)
15	Respiration couleur unique (Blanc)
16	Respiration multicolore (rouge, vert, bleu, jaune, cyan, violet, blanc)
17	Course dégradé
18	Course arc-en-ciel

Informations générales

Avis de copyright et marques

Copyright © Micro-Star Int'l Co., Ltd. Tous droits réservés.

Le logo MSI utilisé est une marque déposée de Micro-Star Int’ l Co., Ltd. Toutes les autres marques et noms mentionnés peuvent être des marques commerciales de leurs propriétaires respectifs. Aucune garantie quant à l’ exactitude ou à l’ exhaustivité n’ est formulée explicitement ou implicitement. MSI se réserve le droit d’ apporter des modifications à ce document sans préavis.

Tous les textes, images, illustrations et autres contenus de ce manuel sont la propriété de MSI. Aucune partie de ce manuel ne peut être reproduite, distribuée ou utilisée sous quelque forme que ce soit sans l' autorisation écrite de MSI.

Révision

• Version 1.0, 02/2025. Première édition.
