FCWS3027WH - Four FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four électrique
Capacité	30 pouces
Fonctions de cuisson	Convection, cuisson par air, rôtissage
Température maximale	500 °F
Énergie	Électrique
Dimensions (L x P x H)	76,2 x 60,9 x 60,9 cm
Panneau de contrôle	Numérique avec affichage LED
Nettoyage	Auto-nettoyant
Sécurité	Verrouillage du panneau de commande, protection contre la surchauffe
Accessoires inclus	Grilles de cuisson, plaque de cuisson
Garantie	1 an

FOIRE AUX QUESTIONS - FCWS3027WH FRIGIDAIRE

Comment préchauffer le four FRIGIDAIRE FCWS3027WH ?

Pour préchauffer le four, tournez le bouton de température à la température désirée et appuyez sur le bouton de préchauffage. Le voyant de préchauffage s'allumera jusqu'à ce que le four atteigne la température sélectionnée.

Que faire si le four ne fonctionne pas ?

Vérifiez d'abord si le four est correctement branché à la prise électrique. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Comment nettoyer l'intérieur du four ?

Utilisez un nettoyant pour four non abrasif et un chiffon doux. Pour les taches tenaces, laissez le nettoyant agir quelques minutes avant de frotter. Évitez d'utiliser des éponges rugueuses qui pourraient rayer la surface.

Le four émet un bruit étrange, que faire ?

Des bruits peuvent provenir des ventilateurs ou des éléments chauffants. Si le bruit persiste, débranchez le four et contactez un technicien pour un diagnostic.

Comment régler la minuterie du four ?

Appuyez sur le bouton 'Minuteur', puis utilisez les boutons de réglage pour définir le temps désiré. Appuyez à nouveau sur 'Minuteur' pour démarrer le compte à rebours.

Puis-je utiliser du papier d'aluminium dans le four ?

Oui, vous pouvez utiliser du papier d'aluminium, mais évitez de couvrir entièrement les grilles ou le fond du four, car cela peut nuire à la circulation de l'air.

Comment changer l'ampoule du four ?

Débranchez le four, retirez le couvercle de l'ampoule en tournant dans le sens antihoraire, puis remplacez l'ampoule par une nouvelle ampoule de four. Replacez le couvercle et rebranchez le four.

Quels sont les réglages de cuisson disponibles ?

Le four FRIGIDAIRE FCWS3027WH offre plusieurs réglages, y compris la cuisson conventionnelle, la cuisson par convection, le grill et le mode de maintien au chaud.

Comment annuler un cycle de cuisson en cours ?

Pour annuler un cycle de cuisson, appuyez sur le bouton 'Annuler' ou 'Stop'. Cela arrêtera immédiatement le fonctionnement du four.

Pourquoi la porte du four ne se ferme-t-elle pas correctement ?

Vérifiez si des débris ou des objets obstruent la porte. Si la porte est déformée, cela peut nécessiter un ajustement ou un remplacement par un professionnel.

MODE D'EMPLOI FCWS3027WH FRIGIDAIRE

(avec les instructions pour l'installation la combinaison de table de cuisson)

L'INSTALLATION ET L'ENTRETIEN DOIVENT ÊTRE EFFECTUÉS PAR UN INSTALLATEUR QUALIFIÉ

IMPORTANT: CONSERVEZ POUR L'INSPECTEUR D'ÉLECTRICITÉ LOCAL.

LISEZ ET CONSERVEZ CES INSTRUCTIONS POUR RÉFÉRENCES ULTÉRIEURES.

! AVERTISSEMENT

POUR VOTRE SÉCURITÉ: N'entreposez pas ou n'utilisez pas

d'essence ou d'autres produits inflammables à proximité de cet appareil ou de tout autre appareil électroménager.

Votre nouveau four encastré a été conçu pour s'ajuster à différentes dimensions de découpage et en faciliter l'installation. La première étape de votre installation consiste à mesurer les dimensions du découpage actuel et, à les comparer au tableau de dimensions de découpage ci-dessous. Vous découvrirez peut-être que peu ou pas de modification sera nécessaire.

États-Unis et Canada

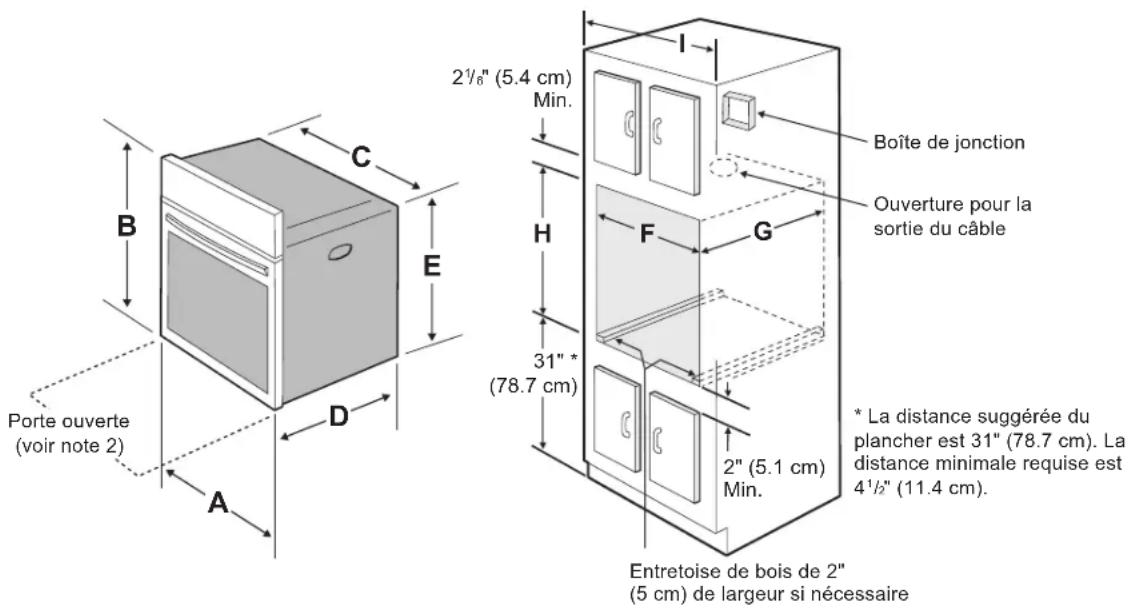

FOUR SIMPLE ENCASTRÉ - INSTALLATION

2½" (5.4 cm) Min. Boîte de jonction Ouverture pour la sortie du câble 31" * (78.7 cm) 2" (5.1 cm) Min. * La distance suggérée du plancher est 31" (78.7 cm). La distance minimale requise est 4½" (11.4 cm). Entretoise de bois de 2" (5 cm) de largeur si nécessaire Porte ouverte (voir note 2) A B C D E F G H I

NOTE:

1. Allouez au moins 23" (58.4 cm) d'espace à l'avant du four pour permettre l'ouverture complète de la porte du four.

2. La dimension G (profondeur du découpage) est critique pour une bonne installation du four. Si la moulure inférieure du four ne vient pas s'accoter contre l'armoire, ou si un bruit se fait entendre sur les modèles à convection, vérifiez la dimension G pour vous assurer qu'elle est correcte.

3. Pour une hauteur de découpe supérieure au maximum (H), ajoutez une cale de bois large de 5 cm (2") de hauteur appropriée de chaque côté de l'ouverture sous les rails latéraux de l'appareil. Un kit de garniture peut être acheté auprès d'un revendeur, d'un réparateur ou sur le site Web de la marque.

Figure 1: Fours encastrés simples 30"

DIMENSIONS DE L'APPAREIL
A B C D E
29^7/_8 (75.9 cm) 28	(71.1 cm) 28	^7/_16 (72.2 cm) 25	^3/_15 (63.9 cm) 26 (66.1 cm)
DIMENSIONS DE DÉCOUPAGE ET DE L'ARMOIRE
F G H. Hauteur sta		standard	(**autres, voir note 3)		I
Min.	Max.	Min.	Min.	Max.
28^1/_2 (72.4 cm) 29	(73.7 cm) 23	^1/_2 (59.7 cm)	26^3/_4 (68.0 cm)	28 (71.1 cm)	30^1/_8 (76.5 cm) Min

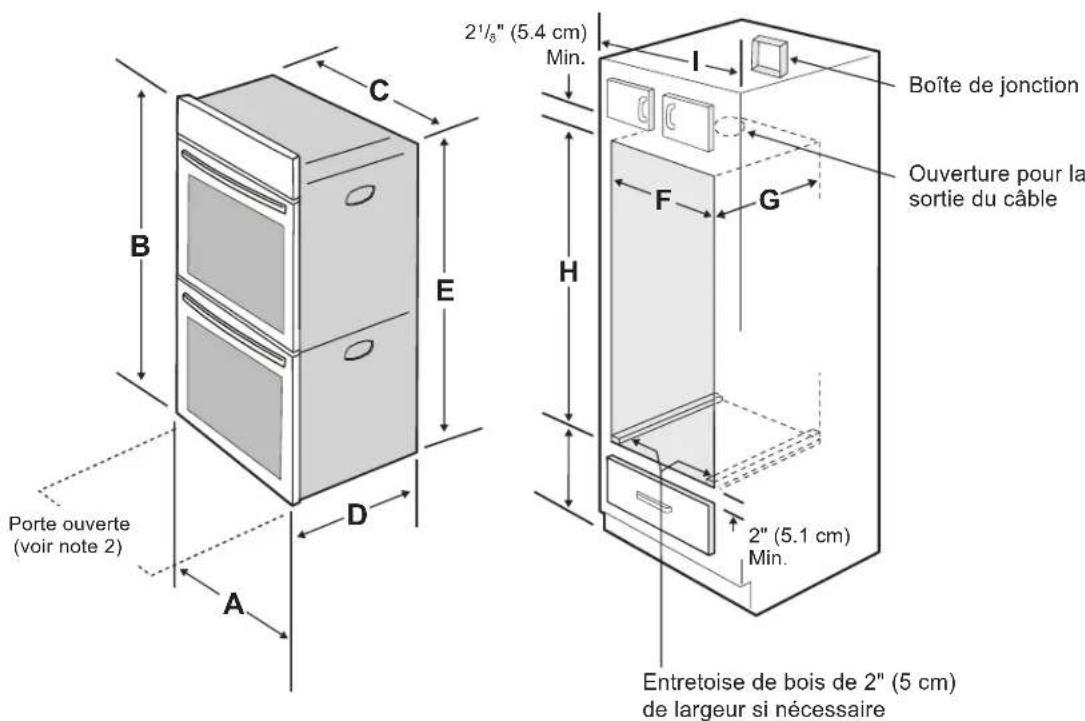

FOUR DOUBLE ENCASTRÉ - INSTALLATION

2½" (5.4 cm) Min. Boîte de jonction Ouverture pour la sortie du câble 2" (5.1 cm) Min. Entretoise de bois de 2" (5 cm) de largeur si nécessaire Porte ouverte (voir note 2) A B C D E F G H

NOTES:

1. Allouez au moins 23" (58.4 cm) d'espace à l'avant du four pour permettre l'ouverture complète de la porte du four.

2. La dimension G (profondeur du découpage) est critique pour une bonne installation du four. Si la moulure inférieure du four ne vient pas s'accoter contre l'armoire, ou si un bruit se fait entendre sur les modèles à convection, vérifiez la dimension G pour vous assurer qu'elle est correcte.

3. Pour une hauteur de découpe supérieure au maximum (H), ajoutez une cale de bois large de 5 cm (2") de hauteur appropriée de chaque côté de l'ouverture sous les rails latéraux de l'appareil. Un kit de garniture peut être acheté auprès d'un revendeur, d'un réparateur ou sur le site Web de la marque.

Figure 2: Fours encastrés doubles 30"

DIMENSIONS DE L'APPAREIL
A B C D E
29 7/8 (75.9 cm) 50	3/4 (128.9 cm) 23	7/16 (72.2 cm) 25	3/16 (63.9 cm) 48	7/8 (124.1 cm)
DIMENSIONS DE DÉCOUPAGE ET DE L'ARMOIRE
F G H. Hauteur standardMin. Max. Min. Min.		Max.	(**autres, voir note 3)
28 1/2 (72.4 cm)	29 (73.7 cm)	231/2 (59.7 cm)	487/8 (124.1 cm)	501/4 (127.6 cm)

INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE

(avec les instructions pour l'installation la combinaison de table de cuisson)

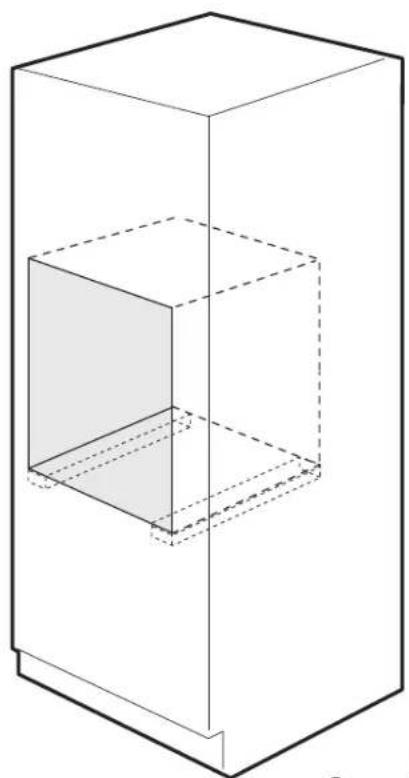

MENUISERIE et SUPPORT

Consultez la Figure 1 ou la Figure 2 pour les dimensions de votre appareil, les découpes de l'armoire et l'espace nécessaire pour installer le four.

La surface de support du four ou de la base doit être en contreplaqué massif, en bois massif ou en un matériau répondant aux exigences de température et de résistance requises pour votre installation. Aucun panneau de fibres de bois, bois laminé/enduit ou autre matériau ne doit être utilisé s'il n'est pas confirmé qu'il répond aux exigences de température et de résistance.

Tous les matériaux utilisés dans l'installation doivent résister à une température de 90 °C (194 °F).

La surface de support du four doit être de niveau et plate d'un côté à l'autre et de l'avant vers l'arrière.

Si l'armoire n'a pas de plancher solide ou de surface de support, des entretoises peuvent être installées dans l'armoire. Des entretoises peuvent également être utilisées sous le plancher de l'armoire pour plus de solidité et de support. Les entretoises doivent être orientées de l'avant vers l'arrière, répondre à toutes les exigences en matière de matériaux et de température, et être plates et de niveau. Les entretoises doivent avoir une largeur minimale de 5 cm (2 po) pour soutenir les rails latéraux du four. Les montants standards de 5 cm x 10 cm (2 po x 4 po) sont recommandés.

1. La base doit pouvoir supporter un poids de 90 kg (200 lb).
2. Le contreplaqué massif ou le bois massif doit avoir une épaisseur d'au moins 1,3 cm (1/2 po).

Fours doubles encastrés

1. La base doit pouvoir supporter un poids de 170 kg (375 lb).
2. Le contreplaqué massif ou le bois massif doit avoir une épaisseur d'au moins 1,9 cm (3/4 po).

INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE

(avec les instructions pour l'installation la combinaison de table de cuisson)

Installateur

1. Lisez toutes les instructions contenues dans ce feuillet avant l'installation du four encastré.
2. Enlevez tout le matériel d'emballage du four avant de procéder au raccordement électrique.
3. Observez tous les codes et règlements applicables.
4. Assurez-vous de laisser ces instructions au consommateur.
5. Retirez la porte du four pour faciliter l'installation. Voir le guide d'utilisation et d'entretien pour les instructions.
6. CE FOUR N'EST PAS HOMOLOGUÉ POUR UNE INSTALLATION CÔTE-À-CÔTE OU SUPERPOSÉE.

Consommateur

Conservez ces instructions avec votre Manuel d'utilisation et d'entretien pour l'inspecteur d'électricité local et références futures.

DIRECTIVES IMPORTANTES DE SÉCURITÉ

• Assurez-vous que votre four encastré est installé et mis à la terre conformément par un installateur ou un technicien de service qualifié.
• Ce four encastré doit être mis à la terre conformément aux codes locaux d'électricité ou, en l'absence de codes, en conformité avec le National Electrical Code ANSI/NFA No. 70, dernière édition aux États-Unis, ou avec la norme ACNOR C22.1, Partie 1, au Canada.

AVERTISSEMENT Grimper, s'appuyer ou s'asseoir sur la porte de ce four encastré peut entraîner des blessures graves et peut aussi causer des dommages au four encastré.

- N'utilisez jamais votre four encastré pour chauffer ou réchauffer la pièce. L'utilisation prolongée du four encastré sans ventilation adéquate peut être dangereuse.

AVERTISSEMENT Il faut couper l'alimentation électrique durant le montage des connexions électriques. À défaut de ce faire il peut en résulter des blessures graves ou la mort.

1. Exigences électriques

Chaque appareils doivent être branchés à une alimentation possédant la tension et la fréquence appropriées. Ils doivent être connectés à un circuit dédié correctement mis à la terre et protégé par un disjoncteur ou un fusible. Pour savoir quel disjoncteur ou fusible utiliser avec cet appareil, référez-vous à la plaque signalétique pour connaître la consommation (watts) et avec cette donnée, consultez la table A pour connaître l'ampérage requis du disjoncteur ou du fusible.

Calibre de l'appareil (Watts) 240V	Circuit de protection recommandé	Calibre de l'appareil (Watts) 208V	Circuit de protection recommandé
Moins de 4800W	20A	Moins de 4100W	20A
4801W - 7200W	30A	4101W - 6200W	30A
7201W - 9600W	40A ou 50A	6201W - 8300W	40A ou 50A
9601W et +	50A	8301W et +	50A

Table A

Observez tous les règlements et les codes locaux applicables.

1. Un câble électrique à 3 ou 4 fils de 120/240 ou 120/208 Volt monophasé, 60 Hz CA est requis sur un circuit séparé muni d'un fusible sur chaque fil conducteur (fusible temporisé ou disjoncteur recommandé). NE RELIEZ PAS de fusible au neutre. Il faut tenir compte de l'ajout d'une plaque de cuisson superposée au four encastré. Référez-vous à la plaque signalétique de chaque unité. Ne pas installer une table de cuisson sur une installation de four encastré côte à côte.

NOTE: Le calibre des fils et leurs connexions doivent être conformes à la capacité des fusibles et à la capacité nominale de l'appareil, selon le National Electrical Code ANSI/NFPA No. 70, dernière édition, ou selon la norme ACNOR C22,1, Partie 1, du Code canadien de l'électricité et les codes et les règlements locaux.

! AVERTISSEMENT

N'utilisez pas de rallonge électrique avec ces appareils. Son utilisation peut causer un feu, un choc électrique ou des blessures corporelles. Si un câble d'alimentation plus long est requis, vous pouvez vous en procurer un de 10' (3 m) en téléphonant au centre de service et en demandant le kit #903056-9010.

1. Il faut brancher l'appareil au panneau de distribution en utilisant des câbles flexibles à gaine métallique ou non métallique. On doit brancher directement à la boîte de jonction le câble gainé flexible de l'appareil. Il faut disposer la boîte de jonction tel qu'illustré à la Figure 1 ou 2 en laissant autant de lâche que possible dans le câble entre la boîte et l'appareil, pour en faciliter le déplacement si l'entretien s'avère nécessaire.
2. Une attache de protection sécuritaire doit retenir le câble armé flexible à la boîte de jonction.

INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE

(avec les instructions pour l'installation la combinaison de table de cuisson)

! AVERTISSEMENT

Risque de choc électrique

• La mise à la terre de cet appareil est obligatoire.
• Ne branchez pas l'appareil au circuit électrique tant qu'il ne sera pas mis à la terre correctement et en permanence.
• Coupez l'alimentation à la boîte de jonction avant de faire les raccords électriques.
• Cet appareil doit être connecté à un circuit permanent électrique, métallique et mis à la terre, ou à un connecteur de mise à la terre qui doit être branché à la borne ou au fil de mise à la terre de l'appareil.
• N'utilisez pas un tuyau d'alimentation de gaz pour la mise à la terre de l'appareil.

Si vous ne respectez pas toutes les instructions précédentes, un feu, des blessures corporelles ou un choc électrique peuvent en résulter.

ATTENTION

Par temps froid, pour protéger la commande du four, il faut attendre au moins trois (3) heures à la température de la pièce avant de mettre l'appareil sous tension. Ceci évitera toute possibilité d'endommager la commande du four lors de la mise sous tension.

2. Connexions électriques

Le consommateur est responsable et doit communiquer avec un installateur qualifié pour s'assurer que l'installation électrique est adéquate et conforme avec le National Electrical Code ANSI/NFPA No. 70-dernière édition, ou avec la norme ACNOR C22.1, partie 1, du code canadien de l'électricité, et les codes et règlements locaux.

! AVERTISSEMENT

Risque de choc électrique (Si cet avertissement n'est pas pris en considération, un choc électrique ou des blessures sérieuses peuvent survenir). Cet appareil est muni de fils en cuivre. Si ce dernier est branché à circuit résidentiel en aluminium, n'utilisez que des connecteurs qui sont approuvés pour joindre des fils de cuivre à des fils d'aluminium conformément au National Electrical Code et les codes et règlements locaux. Lors de l'installation des connecteurs munis de vis touchant directement l'acier ou l'aluminium de conduit flexible, il ne faut pas serrer celles-ci outre mesure afin d'éviter d'endommager le conduit flexible. Il ne faut ni plier ni tordre outre mesure un conduit flexible de manière à éviter un bris dans la gaine et une exposition des fils ou câbles internes.

NE connectez pas le fil de mise à la terre à un tuyau d'alimentation de gaz. Ne branchez pas l'appareil au circuit électrique avant qu'il soit mis à la terre correctement, en permanence. Branchez le conducteur de mise à la terre avant de mettre l'appareil sous tension.

⚠ AVERTISSEMENT (Si votre appareil possède un câble muni d'un conducteur blanc neutre.)

Cet appareil est fabriqué avec un câble d'alimentation muni d'un fil blanc neutre et d'un fil de mise à la terre en cuivre branché sur le châssis. Si l'appareil est utilisé, aux États-Unis, dans une maison mobile, un nouveau branchement (1996 NEC), un véhicule récréatif où les codes locaux n'autorisent pas la connexion du conducteur de mise à la terre du châssis au neutre ou au Canada, débranchez les fils blanc et vert des autres et utilisez le fil de mise à la terre pour mettre à la terre l'appareil conformément aux codes locaux, branchez le conducteur neutre de manière habituelle au circuit neutre voir la Figure 5. Si l'appareil doit être branché à un câble à 3 fils (aux États-Unis seulement), où les codes locaux permettent la connexion du fil de mise à la terre du châssis au neutre (blanc). Voir la Figure 4.

ÉLECTRICIEN: Le câble gainé fourni avec cet appareil est homologué par UL pour connexion à des circuits résidentiels de fils de calibre supérieur. La capacité thermique de l'isolant des câbles excède considérablement celle des circuits résidentiels. La transmission du courant électrique maximum permise des fils du câble est en fonction de la capacité thermique de la gaine plutôt que du calibre du fil.

Si les codes locaux permettent la connexion du fil de mise à la terre du châssis au neutre (blanc) (aux États-Unis seulement) (voir Figure 4):

1. Coupez l'alimentation à la boîte de jonction.
2. Dans la boîte de jonction:

Raccordez les fils de l'appareil à ceux du circuit électrique tel que montré à la Figure 4.

Câble d'alimentation Fils dénudé Fils rouges Fils noirs Boîte de jonction Fil blanc Fil dénudé ou vert Connecteur homologué- U.L. (ou ACNOR) Câble de l'appareil

Figure 4
BOÎTE DE JONCTION À 3 FILS MISE À LA TERRE

INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE

(avec les instructions pour l'installation la combinaison de table de cuisson)

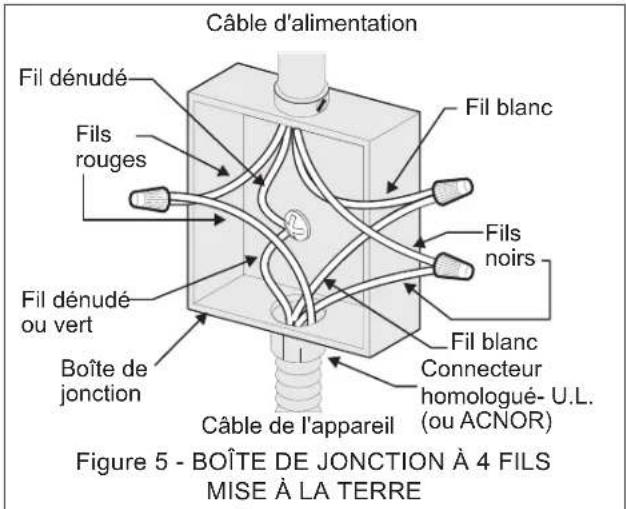

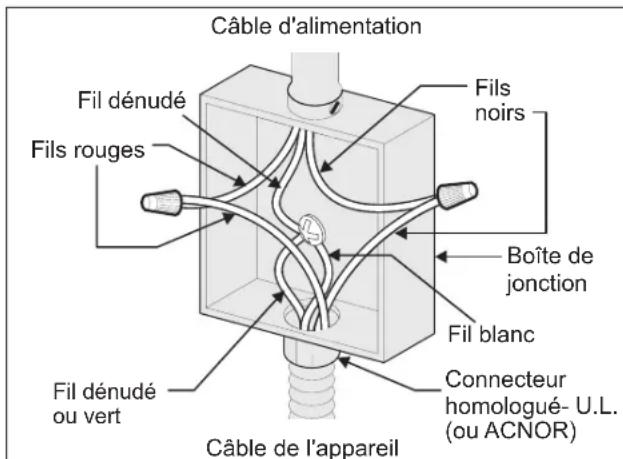

Câble d'alimentation Fil dénudé Fils rouges Fil dénudé ou vert Boîte de jonction Fil blanc Fils noirs Fil blanc Connecteur homologué- U.L. (ou ACNOR) Câble de l'appareil Figure 5 - BOÎTE DE JONCTION À 4 FILS MISE À LA TERRE

Si l'appareil est utilisé dans une maison mobile, un nouveau branchement (1996 NEC), un véhicule récréatif ou si les codes locaux N'AUTORISENT PAS la connexion du conducteur de mise à la terre du châssis au neutre, le châssis de l'appareil NE DOIT PAS être branché au fil neutre du câble à 4 fils (voir le Figure 5):

1. Coupez l'alimentation à la boîte de jonction.

2. Séparez le fil blanc du fil dénudé en cuivre de mise à la terre du câble d'alimentation de l'appareil.

3. Dans la boîte de jonction: Raccordez les fils de l'appareil à ceux du circuit électrique tel que montré à la Figure 5.

Emplacement des numéros de modèle et de série La plaque signalétique est située sur le côté intérieur de la moulure latérale.

Pour toute commande de pièces ou demande de renseignement au sujet de votre appareil, assurez-vous d'inclure les numéros de modèle et de série, ainsi que le numéro ou lettre de lot de la plaque signalétique de votre four.

Emplacement de la plaque signalétique des fours encastrés simples

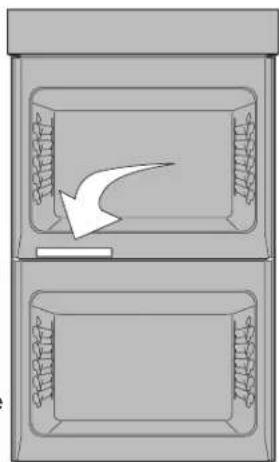

Emplacement de la plaque signalétique des fours encastrés doubles

(avec les instructions pour l'installation la combinaison de table de cuisson)

3. Installation dans l'armoire

IMPORTANT

Ne soulevez pas ni manipuler l'appareil par la poignée de la porte ou du panneau de commande.

! AVERTISSEMENT

Risque de lourde charge

• Soyez 2 personnes ou plus pour installer ou déplacer l'appareil.

• Des blessures ou des dommages à l'appareil peuvent survenir si vous ne suivez pas cette instruction.

• Trouvez les vis de montage anti-basculement incluses dans l'emballage de la documentation.

• Insérez le four dans l'ouverture de l'armoire.

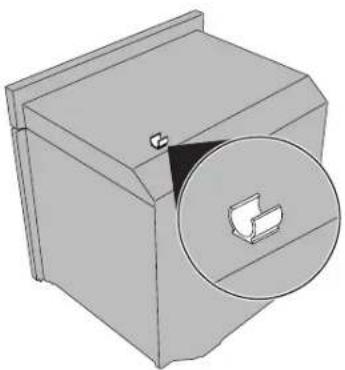

• Le cas échéant, retirez le support de câble de conduit de la partie supérieure arrière du four (Figure 7)
• Tirez le câble blindé à travers le trou.
• Poussez le four dans et contre le meuble.

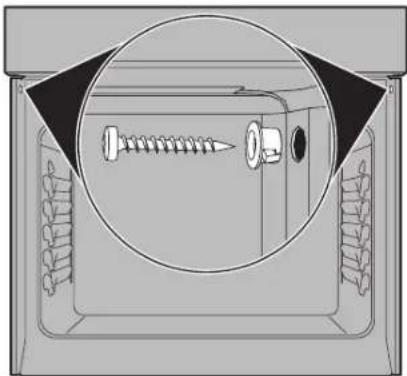

6 Installez les vis de fixation

Le l'AVERTSSEMENT eut basculer

quand la porte est ouverte. Il faut fixer l'appareil à l'armoire, à l'aide des vis de fixation fournis, pour prévenir le renversement du four et des blessures corporelles.

A. Les trous situés sur les moulures latérales peuvent servir de gabarit (voir la Figure 9).
B. Utilisez les vis et entretoises fournies pour fixer l'appareil au meuble.

Risque de basculement

- Un enfant ou un adulte peut faire basculer la cuisinière et en décéder.

- Installez le dispositif anti-renversement sur la cuisinière et/ou la structure selon les instructions d'installation.

• Assurez-vous d'enclencher de nouveau le dispositif anti-renversement lorsque la cuisinière est déplacée.
• Ne faites pas fonctionner la cuisinière si le dispositif anti-renversement n'est pas en place et enclenché.
• Le non-respect de ces instructions peut causer des blessures fatales ou de graves brûlures aux enfants et aux adultes.

Pour une installation adéquate du dispositif anti-renverse-ment, reportez-vous aux instructions d'installation fournies avec votre cuisinière.

Effectuez une vérification visuelle de la présence des vis du dispositif anti-renversement pour vous assurer qu'il a été installé correctement.

Trous de montage du dispositif anti-renverse-ment

Vérifiez l'installation du dispositif en ouvrant la porte du four et en appliquant sur cette dernière une légère pression vers le bas. La cuisinière ne devrait pas basculer vers l'avant.

INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE

(avec les instructions pour l'installation la combinaison de table de cuisson)

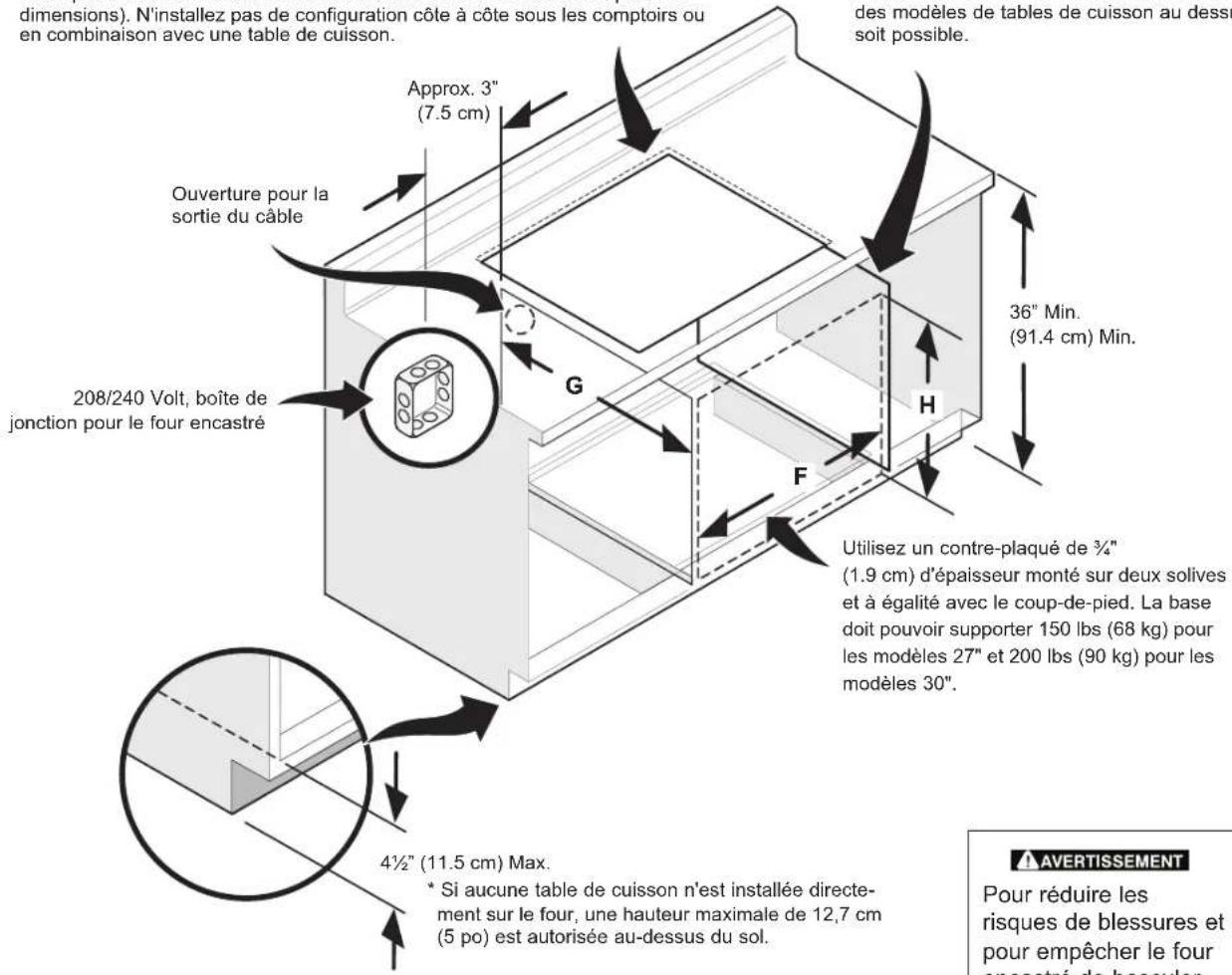

INSTALLATION TYPIQUE SOUS LE COMPTOIR

Seulement certains modèles de tables de cuisson peuvent être installés au-dessus de certains modèles de fours encastrés. Les modèles approuvés pour être combinés sont identifiés à l'aide d'un numéro MGF ID et d'un code de produit (Consultez la feuille qui se trouve dans l'enveloppe de littérature ainsi que le feuillet d'instructions d'installation de la table de cuisson pour les dimensions). N'installez pas de configuration côte à côte sous les comptoirs ou en combinaison avec une table de cuisson.

Il faut fermer les côtés de l'habitacle par des panneaux de bois pour isoler l'appareil des armoires de chaque côté. La hauteur de ces panneaux doit faire en sorte que l'installation des modèles de tables de cuisson au dessus soit possible.

dimensions). N'installez pas de configuration côte à côte sous les comptoirs ou en combinaison avec une table de cuisson. Approx. 3" (7.5 cm) Ouverture pour la sortie du cable 208/240 Volt, boîte de jonction pour le four encastré 4½" (11.5 cm) Max. * Si aucune table de cuisson n'est installée directe- ment sur le four, une hauteur maximale de 12,7 cm (5 po) est autorisée au-dessus du sol. des modèles de tables de cuisson au dessu soit possible. 36" Min. (91.4 cm) Min. G H F Utilisez un contre-plaqué de ¾" (1.9 cm) d'épaisseur monté sur deux solives et à égalité avec le coup-de-pied. La base doit pouvoir supporter 150 lbs (68 kg) pour les modèles 27" et 200 lbs (90 kg) pour les modèles 30". AVERTISSEMENT Pour réduire les risques de blessures et pour empêcher le four encastré de basculer.

! AVERTISSEMENT

Pour réduire les risques de blessures et pour empêcher le four encastré de basculer. Utilisez les supports de fixation pour retenir le four encastré à l'armoire.

Figure 10: INSTALLATION TYPIQUE D'UN FOUR ENCASTRÉ SIMPLE SOUS LE COMPTOIR AVEC UNE TABLE DE CUISSON ÉLECTRIQUE OU À GAZ INSTALLÉE PAR-DESSUS

DIMENSIONS DE L'OUVERTURE
	F. LARGEUR G.	PROFONDEUR H. HAUTEUR
29^7/_8 (75.9 cm)	28^1/2" (72.4 cm) Min. 29" (73.7 cm) Max.	23^1/2" (59.7 cm)	26^3/4 (68.0) Min. 28 (71.1) Max.

INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE

(avec les instructions pour l'installation la combinaison de table de cuisson)

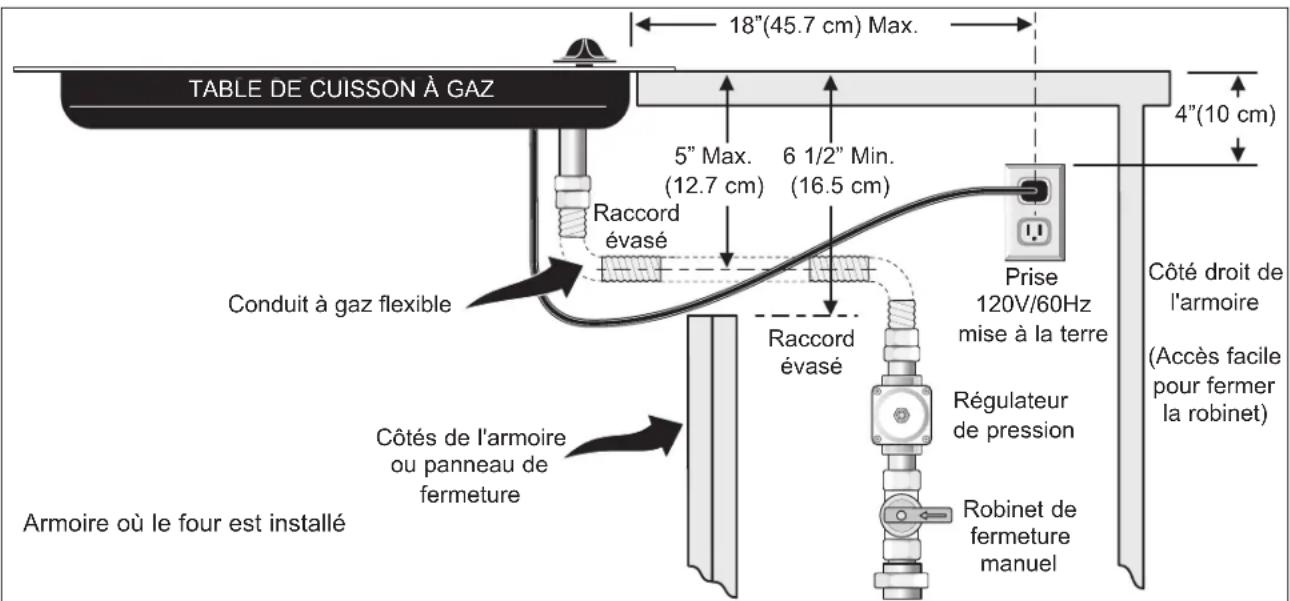

TABLE DE CUISSON À GAZ 18"(45.7 cm) Max. 5" Max. (12.7 cm) 6 1/2" Min. (16.5 cm) 4"(10 cm) Raccord évasé Conduit à gaz flexible Côtés de l'armoire ou panneau de fermeture Armoire où le four est installé Raccord évasé Prise 120V/60Hz mise à la terre Régulateur de pression Robinet de fermeture manuel Côté droit de l'armoire (Accès facile pour fermer la robinet)

Figure 11 - INSTALLATION TYPIQUE D'UNE TABLE DE CUISSON À GAZ MONTÉE AU DESSUS D'UN FOUR ENCASTRÉ ÉLECTRIQUE MONTÉ SOUS LE COMPTOIR

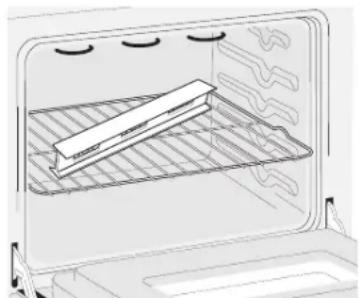

4. Mise à niveau du four encastré

1. Installez une grille au centre du four.
2. Déposez un niveau à bulle sur la grille (voir la figure 12). Prenez 2 lectures en plaçant le niveau en diagonale dans une direction, puis dans l'autre direction. Utilisez des entretoises de bois sous le four encastré pour niveler si nécessaire.
3. Si vous avez un four encastré double, répétez les mêmes étapes dans le four inférieur. Si le niveau à bulle indique que la grille n'est pas à niveau, utilisez des entretoises de bois pour trouver un ajustement adéquat pour les deux fours.

Une soufflerie située dans la partie interne supérieure à l'arrière de l'appareil permet de garder les composantes électriques et électroniques internes froides. Il est donc possible que la soufflerie continue de fonctionner même après l'arrêt de l'appareil, et ce, jusqu'à ce que les composantes aient refroidi.

5. Vérification du fonctionnement

Si votre appareil possède une commande électronique de four. Toutes les fonctions qu'elle contrôle ont été vérifiées en usine pour leur bon fonctionnement avant que l'appareil soit expédié. Cependant, nous vous suggérons de vérifier à nouveau le fonctionnement de la commande électrique. Reportez-vous à votre Manuel d'utilisation et d'entretien pour le réglage du four.

1. Retirer tous les items du four avant de procéder à la vérification.
2. Mettre l'appareil sous tension.
3. Vérifier les opérations de la commande électronique: Cuisson-Vérifier que lorsque le four est en fonction cuisson, l'élément de cuisson chauffe. 20 secondes après avoir programmé le four en mode cuisson, si en ouvrant la porte vous sentez de la chaleur s'échapper du four, c'est qu'il fonctionne.
   Grillage—L'élément du haut rougit lorsque le four est réglé pour le mode grillage.
   Convection–Si le four est réglé pour la cuisson ou le rôtissage par convection, les deux éléments cyclent et le ventilateur convection situé à l'arrière tourne. Le ventilateur convection arrête lorsque l'on ouvre la porte du four.

Avant d'appeler le service d'entretien

Réviser la liste de vérifications préventives et les instructions d'opération dans votre Manuel d'utilisation et d'entretien. Vous sauverez probablement du temps et de l'argent. La liste contient les incidents ordinaires ne résultant pas de défectuosités dans le matériel ou la fabrication de cet appareil.

Pour obtenir notre adresse et notre numéro de téléphone sans frais, référez-vous à votre Manuel d'utilisation et d'entretien.
