Caractéristiques	Détails
Type d'appareil	Four à micro-ondes
Capacité	19 litres
Puissance micro-ondes	700 W
Dimensions (L x P x H)	45,2 x 33,1 x 25,9 cm
Poids	10 kg
Fonctions de cuisson	Réchauffage, cuisson, décongélation
Commandes	Panneau de contrôle numérique
Sécurité	Verrouillage de sécurité pour enfants
Consommation énergétique	Classe énergétique A
Accessoires inclus	Plateau tournant, support
Entretien	Nettoyage intérieur avec un chiffon humide
Garantie	2 ans

FOIRE AUX QUESTIONS - GMOS1964SS FRIGIDAIRE

Comment réinitialiser le four à micro-ondes FRIGIDAIRE GMOS1964SS ?

Pour réinitialiser votre four à micro-ondes, débranchez-le de la prise électrique pendant environ 5 minutes, puis rebranchez-le.

Pourquoi le four à micro-ondes ne chauffe-t-il pas ?

Vérifiez que la porte est bien fermée, que l'appareil est branché et que le réglage de puissance est correct. Si le problème persiste, contactez un service de réparation.

Comment nettoyer l'intérieur du four à micro-ondes ?

Utilisez un mélange d'eau et de vinaigre blanc pour nettoyer l'intérieur. Évitez les nettoyants abrasifs qui pourraient rayer les surfaces.

Le four émet un bruit étrange, que faire ?

Un bruit étrange peut indiquer un problème avec le moteur du ventilateur ou le plateau tournant. Vérifiez que le plateau est bien en place. Si le bruit persiste, contactez un professionnel.

Quels types de récipients peuvent être utilisés dans le four à micro-ondes ?

Utilisez des récipients en verre, en céramique ou en plastique étiquetés comme étant sûrs pour le micro-ondes. Évitez les métaux.

Comment régler le minuteur du four à micro-ondes ?

Appuyez sur le bouton 'Minuteur', entrez le temps souhaité en utilisant les touches numériques, puis appuyez sur 'Démarrer' pour lancer le compte à rebours.

Le four à micro-ondes affiche un code d'erreur, que faire ?

Référez-vous au manuel d'utilisation pour interpréter le code d'erreur. Si le code indique un problème matériel, contactez un service de réparation.

Comment utiliser la fonction de décongélation ?

Sélectionnez la fonction de décongélation, entrez le poids de l'aliment à décongeler et appuyez sur 'Démarrer'. Assurez-vous de retourner l'aliment à mi-parcours.

Le plateau tournant ne fonctionne pas, que faire ?

Vérifiez que le plateau est correctement installé et que rien ne bloque son mouvement. Si le problème persiste, un service de réparation peut être nécessaire.

Quelle est la capacité du four à micro-ondes FRIGIDAIRE GMOS1964SS ?

La capacité de ce modèle est de 48 litres.

MODE D'EMPLOI GMOS1964SS FRIGIDAIRE

• Mètre
• scie trépan
• Trouveur de goujons ou marteau
• Niveau
• Ruban adhésif et de masquage
• Ciseaux

• n #1 tournevis cruciforme
- Perceuse électrique
- Foret 3/16 ", 1/2 ", 5/8 "
- Blocs de bois de remplissage pour armoires à fond encastré
- Cisailles

Instructions d'installation

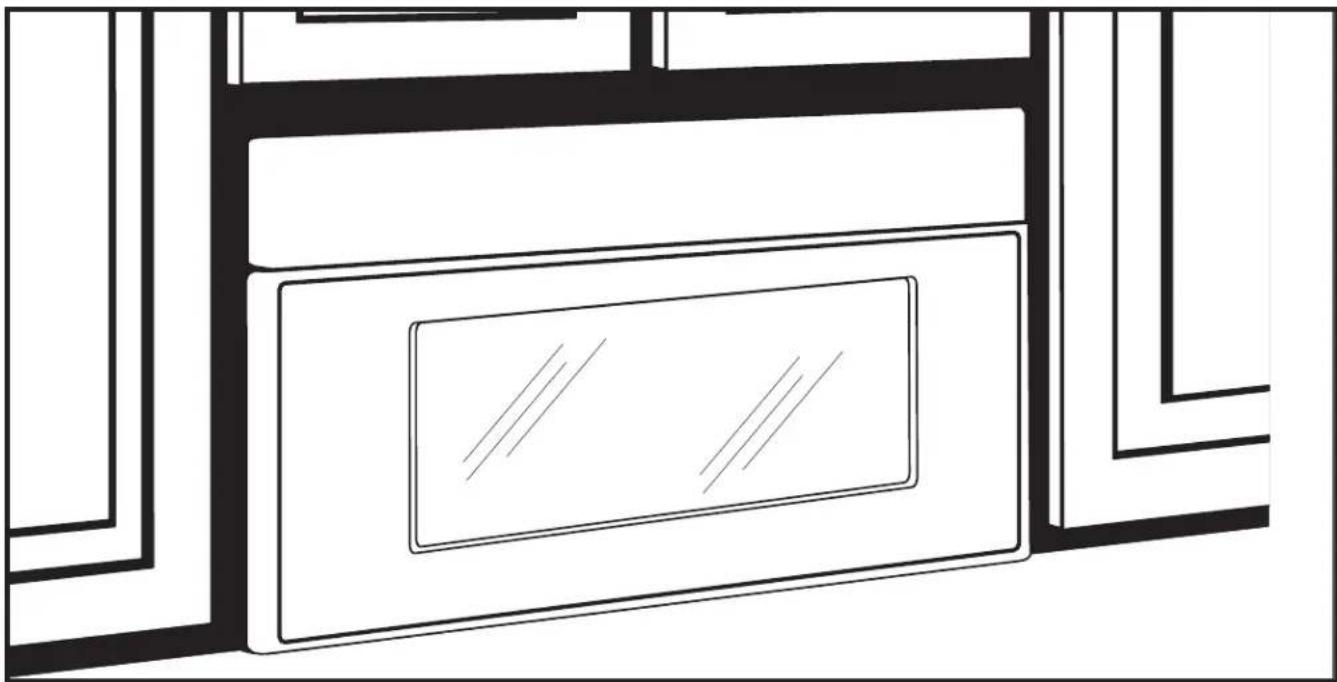

Four à micro-ondes à hotte intégrée

Des questions? Appelez au 1-800-944-9044(US) ou 1-800-265-8352(Canada)

AVANT DE COMMENCER

Lisez attentivement toutes ces instructions.

• IMPORTANT - Conservez ces instructions pour l'inspecteur local.

- IMPORTANT - Respectez tous les codes et règlements en vigueur.

- Remarque destinée à l'installateur - Assurez-vous de laisser ces instructions au consommateur.

Remarque destinée au consommateur - Conservez ces instructions pour vous y reporter ultérieurement.

•Niveau de compétence - L'installation de cet appareil

nécessite des compétences de base en mécanique et en électricité.

• L'installateur est responsable de la qualité de l'installation.

•Une panne causée par une mauvaise installation n'est pas couverte par la garantie du produit.

Renseignements généraux

Mesures de sécurité importantes ....3

Exigences électriques ....3

Dommages - Expédition/installation ....4

Outils nécessaires....5

Dégagements pour l'installation ....5

Guide d'installation étape par étape

Installation de la plaque de montage 6-8

Enlèvement de la plaque de montage ....6

Localisation des montants....6

Établissement de l'emplacement de la plaque murale7

Alignement de la plaque murale....8

Types d'installation 9

Recyclage d'air 10-13

Fixation de la plaque de montage au mur....10

Préparation de l'armoire supérieure ....11

Vérification de l'plaque du ventilateur....11

Installation du four à micro-ondes....11-12

Installation ou changemeut du filtre à charbon......12-13

Évacuation de la hotte ....14-15

Évacuation à l'extérieur par l'arrière ....16-19

l'évacuation à l'extérieur par l'arrière ....16

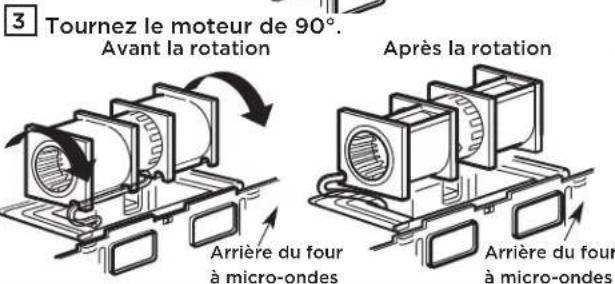

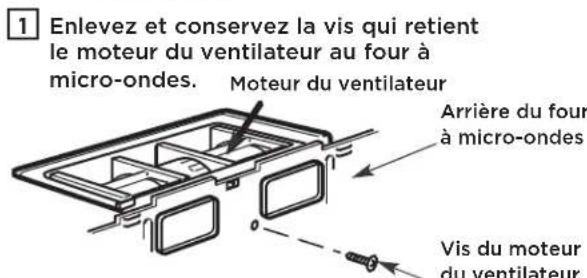

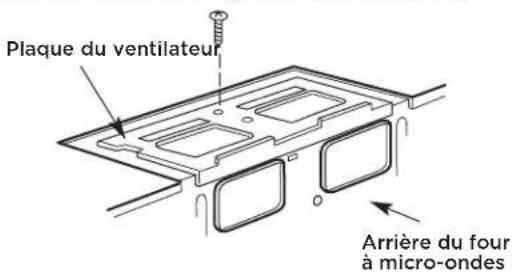

Enlèvement de l'plaque du ventilateur....16

Fixation de la plaque de montage au mur....17

Préparation de l'armoire supérieure ....17

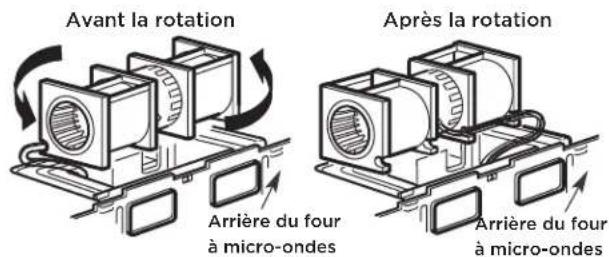

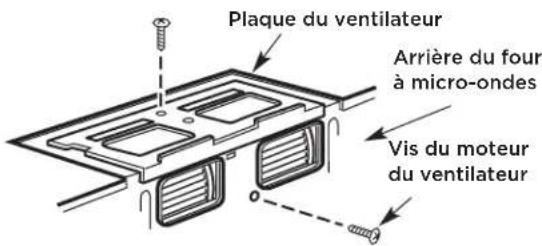

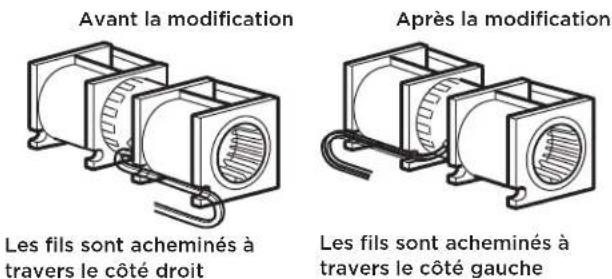

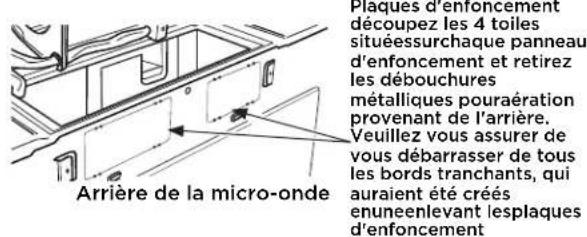

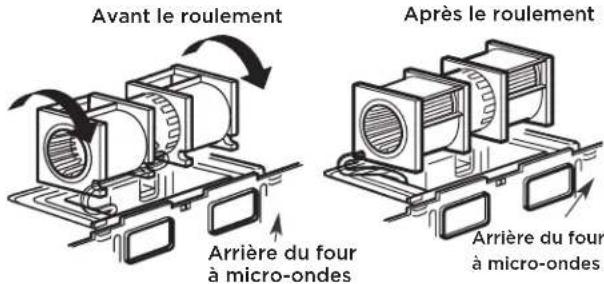

Adaptation du ventilateur du four à micro-ondes pour

l'évacuation à l'extérieur par l'arrière....17-18

Installation du four à micro-ondes .....19

Évacuation à l'extérieur par le dessus ....20-23

Fixation de la plaque de montage au mur....20

Préparation de l'armoire supérieure ....21

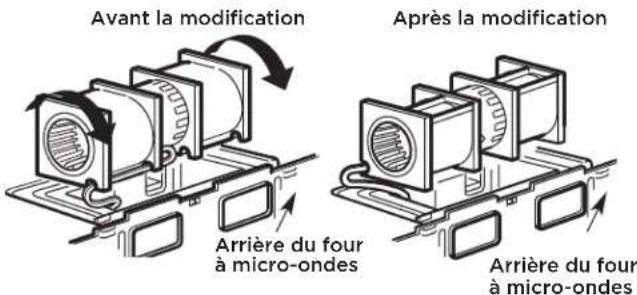

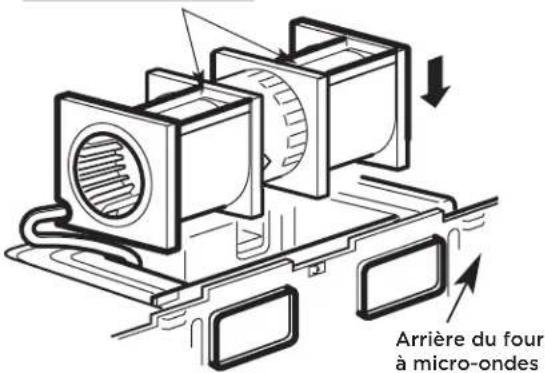

Ajustement du ventilateur....21-22

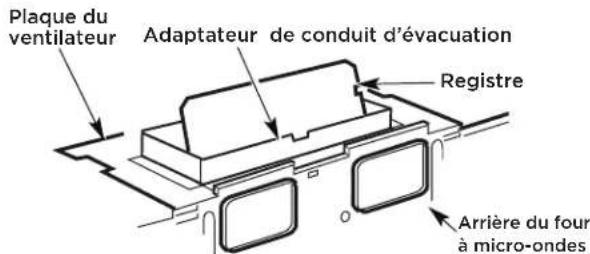

Vérification du fonctionnement du registre....22

Installation du four à micro-ondes ....22-23

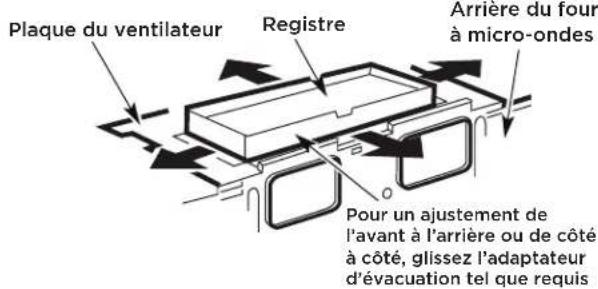

Ajustement de l'adaptateur d'évacuation....23

Connexion au conduit....23

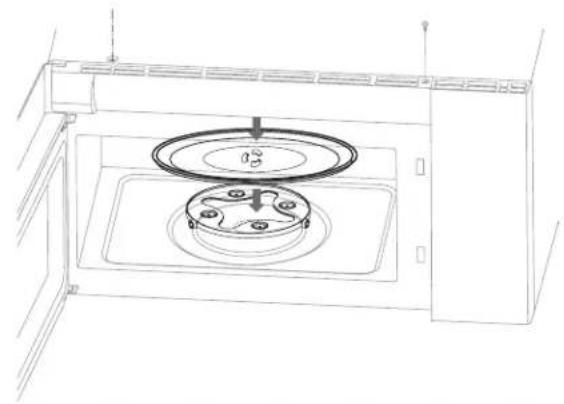

Avant d'utiliser votre four à micro-ondes ....24

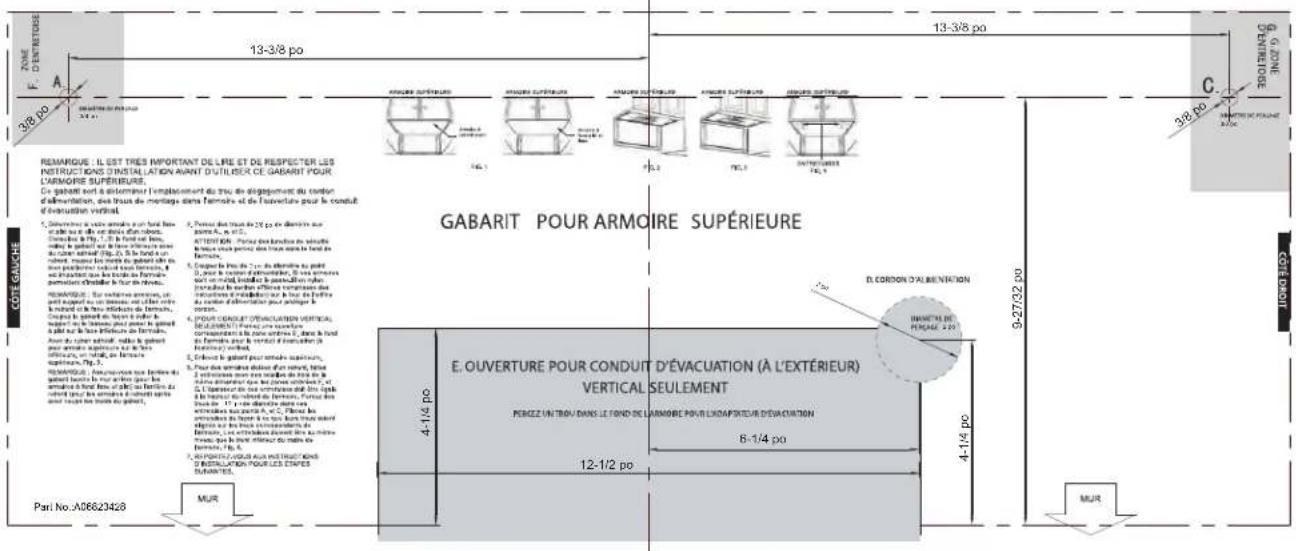

L'information de gabarit....25

MESURES DE SÉCURITÉ IMPORTANTES

Ce produit nécessite une prise de courant à trois alvéoles mise à la terre. Avant d'entreprendre l'installation, l'installateur doit vérifier la continuité de la mise à la terre de la boîte de la prise de courant pour s'assurer que cette dernière est correctement mise à la terre. Si ce n'est pas le cas, ou si la boîte ne répond pas aux exigences électriques indiquées (à la section EXIGENCES ÉLECTRIQUES), il faut faire appel à un électricien qualifié pour corriger tout défaut.

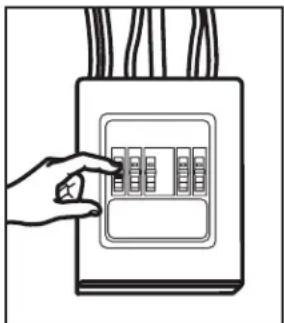

ATTENTION: Pour votre sécurité, enlevez le fusible ou déclenchez le disjoncteur au panneau de distribution principal avant d'entreprendre l'installation, afin d'éviter toute blessure grave ou mortelle imputable à un choc électrique.

ATTENTION : Pour votre sécurité, la surface de montage doit être en mesure de supporter la charge des armoires, ainsi qu'un poids supplémentaire de 28,5 à 38,5 kg (63 à 85 lb) correspondant au poids du produit, et la charge du four qui peut atteindre 22,7 kg (50 lb), pour un poids total de 51,3 à 61,2 kg (113 à 135 lb).

ATTENTION : Pour votre sécurité, ce produit ne doit pas être installé avec des armoires aménagées en îlot ou en péninsule. Il doit être fixé À LA FOIS à une armoire supérieure ET à un mur.

REMARQUE : Pour faciliter l'installation et pour votre sécurité, l'installation de ce produit doit être effectuée par deux personnes.

IMPORTANT - VEUILLEZ LIRE ATTENTIVEMENT. POUR VOTRE SÉCURITÉ, CET APPAREIL DOIT ÊTRE CORRECTEMENT MIS À LATERRE POUR ÉVITER UN CHOC GRAVE OU MORTEL.

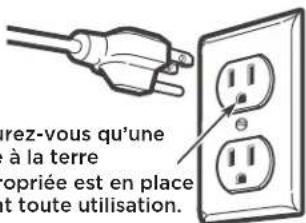

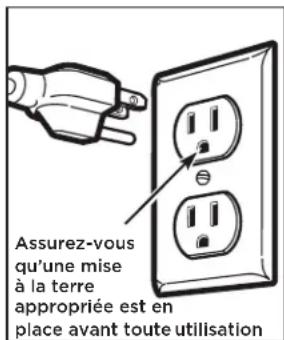

Assurez-vous qu'une mise à la terre appropriée est en place avant toute utilisation

Pour diminuer les risques de choc électrique, le cordon d'alimentation de cet appareil est muni d'une fiche à trois broches (mise à la terre) qui correspond à une prise murale à trois alvéoles, mise à la terre.

Demandez à un électricien qualifié de vérifier la prise murale et le circuit électrique pour vous assurer que la prise est correctement mise à la terre.

Si la prise murale est du type standard à deux alvéoles, il est très important de la faire remplacer par une prise à trois alvéoles correctement mise à la terre en vous adressant à un électricien qualifié.

NE COUPEZ, NE DÉFORMEZ ET NE RETIREZ EN AUCUN CAS UNE DES BROCHES DE LA FICHE DU CORDON D'ALIMENTATION. N'UTILISEZ PAS DE RALLONGE.

EXIGENCES ÉLECTRIQUES

Les caractéristiques nominales de ce produit sont : 120 VCA, 60 Hz, 15 A et 1,6 kW. Ce produit doit être branché à un circuit d'alimentation séparée et dédiée de tension et de fréquence appropriées. La grosseur des fils doit être conforme aux exigences du Code national d'électricité ou du code local en vigueur pour cette puissance nominale. La fiche du cordon d'alimentation doit être branchée dans une prise de courant mise à la terre, séparée et dédiée de 15 ou 20 ampères. La boîte de la prise doit être aménagée dans l'armoire située au-dessus du four à micro-ondes. La bofte de la prise et le circuit d'alimentation doivent être installés par un électricien qualifié, conformément aux normes du Code national d'électricité ou du code local en vigueur.

DOMMAGES — EXPÉDITION/INSTALLATION

• Si l'appareil est endommagé durant le transport, retournez-le au magasin où vous l'avez acheté pour réparation ou remplacement.
• Si l'appareil est endommagé par le client, la réparation ou le remplacement reste à la charge du client.
• Si l'appareil est endommagé par l'installateur (s'il s'agit d'une personne différente du client), la réparation ou le remplacement doivent faire l'objet d'une entente entre le client et l'installateur.

PIÈCES COMPRISES

SACHET DE QUINCAILLERIE

		QUANTITÉPIÈCE
	Vis à bois(1/4 x 2 po)	2
	Boulons à ailettes(et écrous àoreilles) (3/16 x 3po)	2
	Vis à métaux àauto-alignement(1/4 po - 28 x 3-1/4po)	3
	Passe-fil en nylon(pour armoires en métal)	1

Vous trouverez les pièces de quincaillerie dans un sachet fourni avec l'appareil. Vérifiez que vous avez reçu toutes ces pièces.

REMARQUE: Des pièces supplémentaires sont incluses.

PIÈCES COMPRISES (SUITE)

SACHET DE QUINCAILLERIE

PIÈCE		QUANTITÉ
	Gabarit pour armoire supérieure	1
	Gabarit po ur mur arrière combiné	1
	Instructions d'installation	1
	Mode d'emploi et d'entretien	1
	Filtres à graisses emballés séparément	2
	Adaptateur de conduit d'évacuation	1
	Plateau en verre	1
	Anneau de plateau tournant	1
Pour certains modèles	Trépied métallique de convection	1
Pour certains modèles	Etagère	1

OUTILS NÉCESSAIRES

• Mètre
• scie trépan
• Trouveur de goujons ou marteau
• Niveau
• Ciseaux

• Ruban adhésif et de masquage

• n #1 tournevis cruciforme
• Perceuse électrique
- Foret 3/16 ", 1/2 ", 5/8 "
- Blocs de bois de remplissage pour armoires à fond encastré
- Cisailles

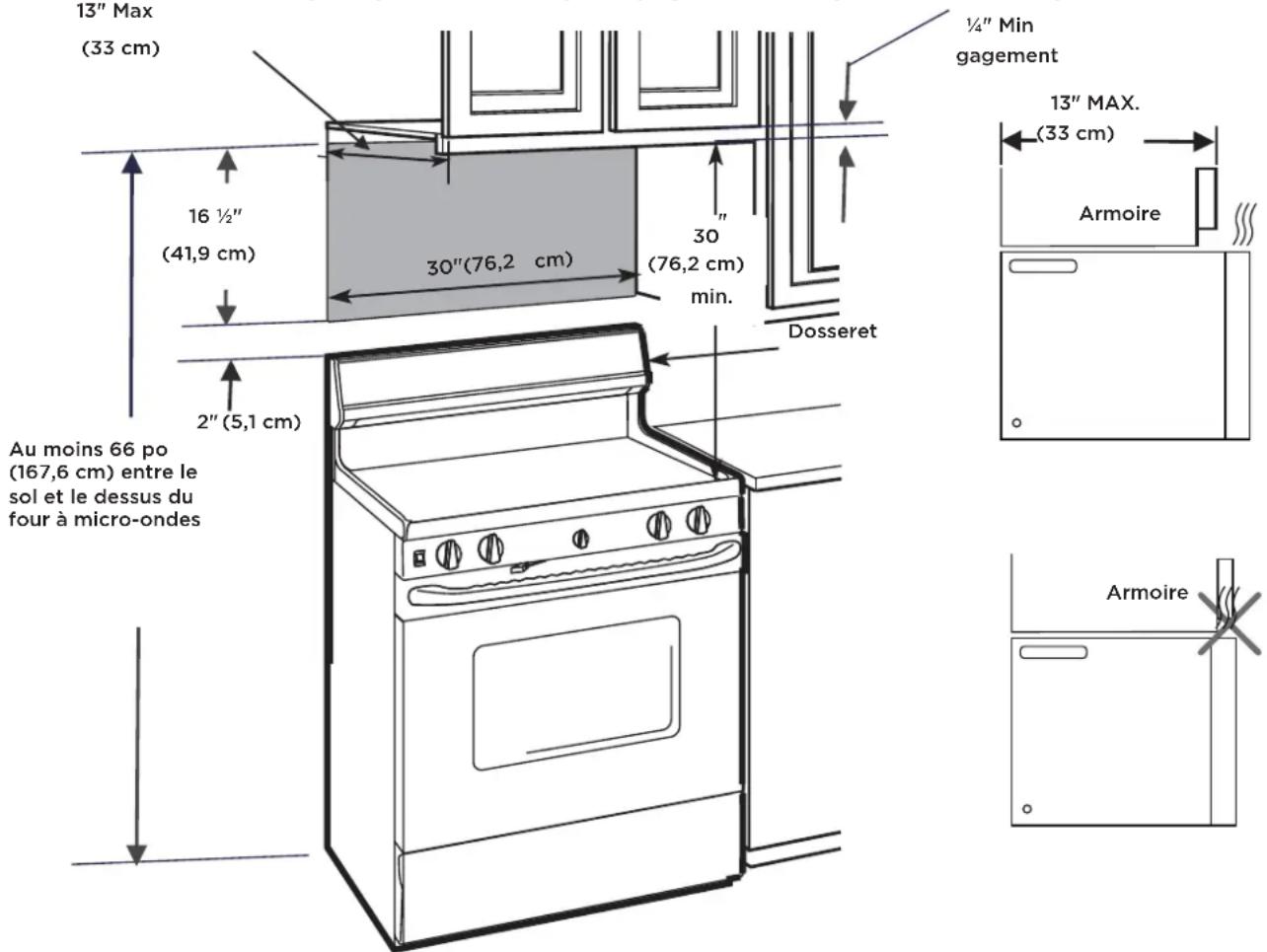

DÉGAGEMENTS POUR L'INSTALLATION

13" Max (33 cm) 16 ½" (41,9 cm) 30"(76,2 cm) 30" (76,2 cm) min. ½" Min gagement 13" MAX. (33 cm) Armoire Dosseret Au moins 66 po (167,6 cm) entre le sol et le dessus du four à micro-ondes 2" (5,1 cm)

- Il faut un espace d au moins 30 po (76,2 cm) entre les armoires, sans obstructions.

- Si l'évacuation de l'air de votre four à micro-ondes s'effectue vers l'extérieur, consultez la section « Évacuation de la hotte pour la préparation du conduit d'évacuation ».

- Lorsque vous installez le four à micro-ondes sous des armoires dont le fond est lisse et plat, suivez attentivement les instructions du gabarit pour armoire supérieure concernant le d'gagement du cordon d'alimentation.

• Comme un guide d'installation, voir page 26 pour l'information de gabarit montage.

- Si la profondeur du armoire incluant les portes du armoire est plus de 13 po alors l'unité doit être espacée du mur utilisant des matériaux adéquats supportant 150 lbs pour permettre une bonne ventilation d'air au sommet/admission d'air.

1 INSTALLATION DE LA PLAQUE DE MONTAGE

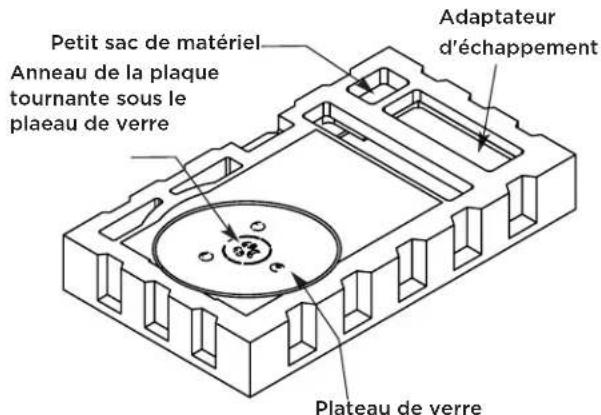

A. ENLEVER LE FOUR À MICRO-ONDES DU CARTON/ENLEVER LE PLATEAU DE MONTAGE

1 Enlevez les instructions de l'installation, utilisez et prenez soin, adaptateur d'échappement, anneau de la plaque tournante, rayon, filtres, plateau de verre et le petit sac de matériel. N'enlevez pas le polystyrène protégeant l'avant du four. Gardez l'appareil à au moins 8 pouces du bord du comptoir pour éviter de tomber parce que de la lourde porte.

Petit sac de matériel Anneau de la plaque tournante sous le plaeau de verre Adaptateur d'échappement Plateau de verre

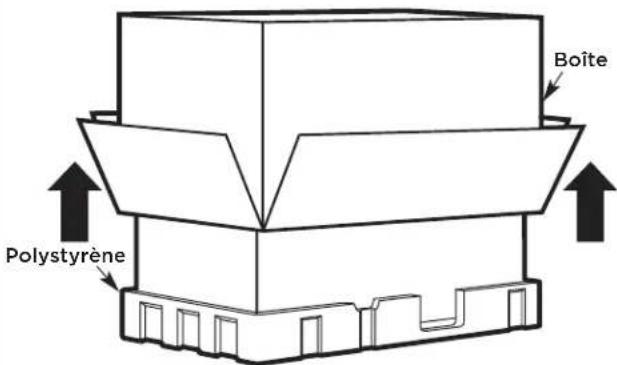

2 Repliez complètement les quatre rabats contre les côtés de la boîte. Ensuite, retournez le four et la boîte avec précaution. Le four devrait reposer sur le polystyrène.

Boîte Polystyrene

3 Tirez la boîte vers le haut pour dégager le four.

4 Coupez le centre du sac en plastique pour retirer la plaque de montage

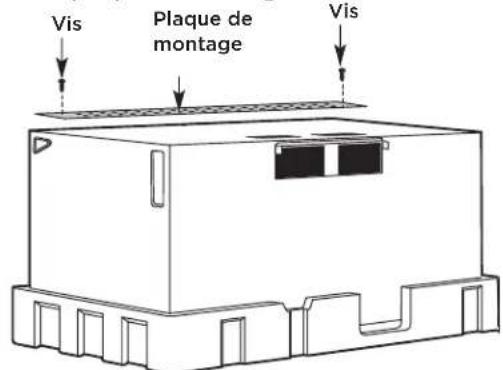

Vis Plaque de montage Vis

5 Enlevez les vis de la plaque de montage. Cette plaque sera utilisée comme gabarit pour le mur arrière et pour le montage. Remettez en place les vis retirées préalablement.

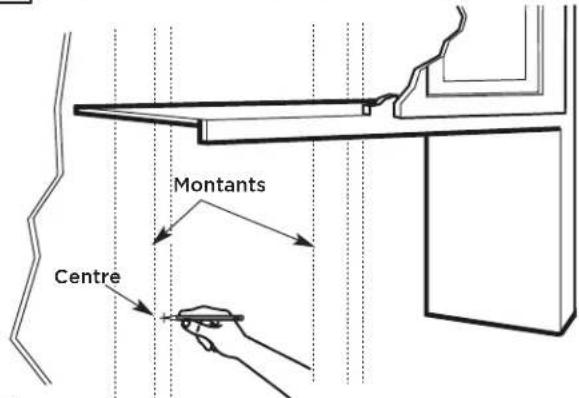

B. LOCALISATION DES MONTANTS

1 Localisez les montants en utilisant une des méthodes suivantes :

A. Localisateur de montant - dispositif magnétique permettant de localiser les clous.
B. Utilisez un marteau pour frapper légèrement sur la surface de montage jusqu'à ce que vous n'entendiez plus un son creux. Cela signifie que vous avez trouvé un montant.

2 Après avoir localisé le(s) montant(s), trouvez-en le centre en sondant le mur à l'aide d'un petit clou afin de trouver les rebords du montant. Puis faites une marque à mi-chemin entre les deux bords. Le centre de tout montant adjacent doit se trouver à 16 po (40,6 cm) ou 24 po (61 cm) de cette marque.
3 Tracez une ligne verticale marquant le milieu des montants. LE FOUR À MICRO-ONDES DOIT ÊTRE FIXÉ À AU MOINS UN MONTANT DU MUR.

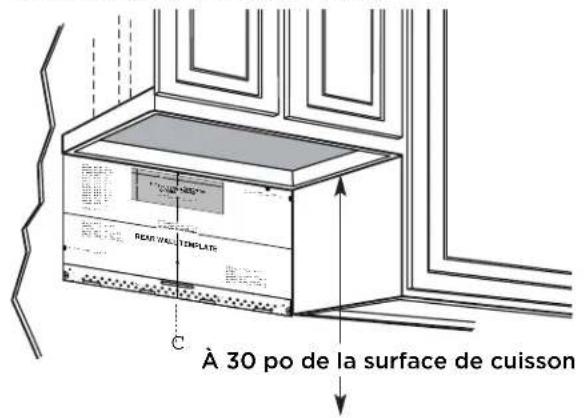

ÉTABLISSEMENT DE L'EMPLACEMENT DE LA PLAQUE MURALE SOUS VOTRE ARMOIRE

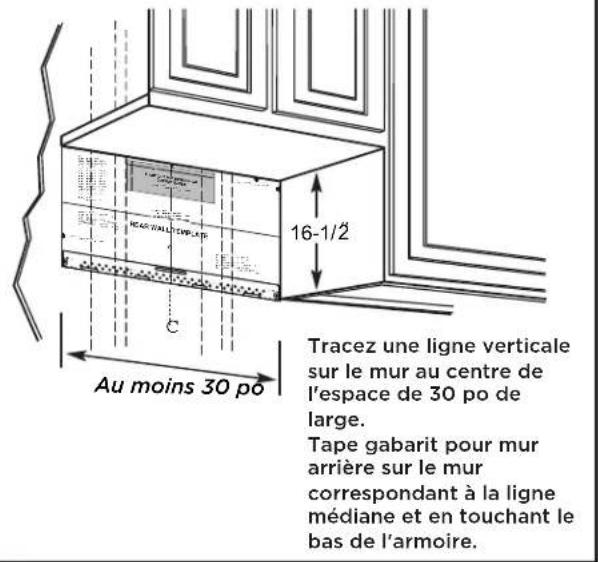

Emplacement de la plaque - sous une armoire à fond plat

16-1/2 Au moins 30 po Tracez une ligne verticale sur le mur au centre de l'espace de 30 po de large. Tape gabarit pour mur arrière sur le mur correspondant à la ligne médiane et en touchant le bas de l'armoire.

Emplacement de la plaque - sous une armoire dotée d'un rebord

REMO WALL TEMPLATS À 30 po de la surface de cuisson

Tracez une ligne verticale sur le mur au centre de l'espace de 30 po de large.

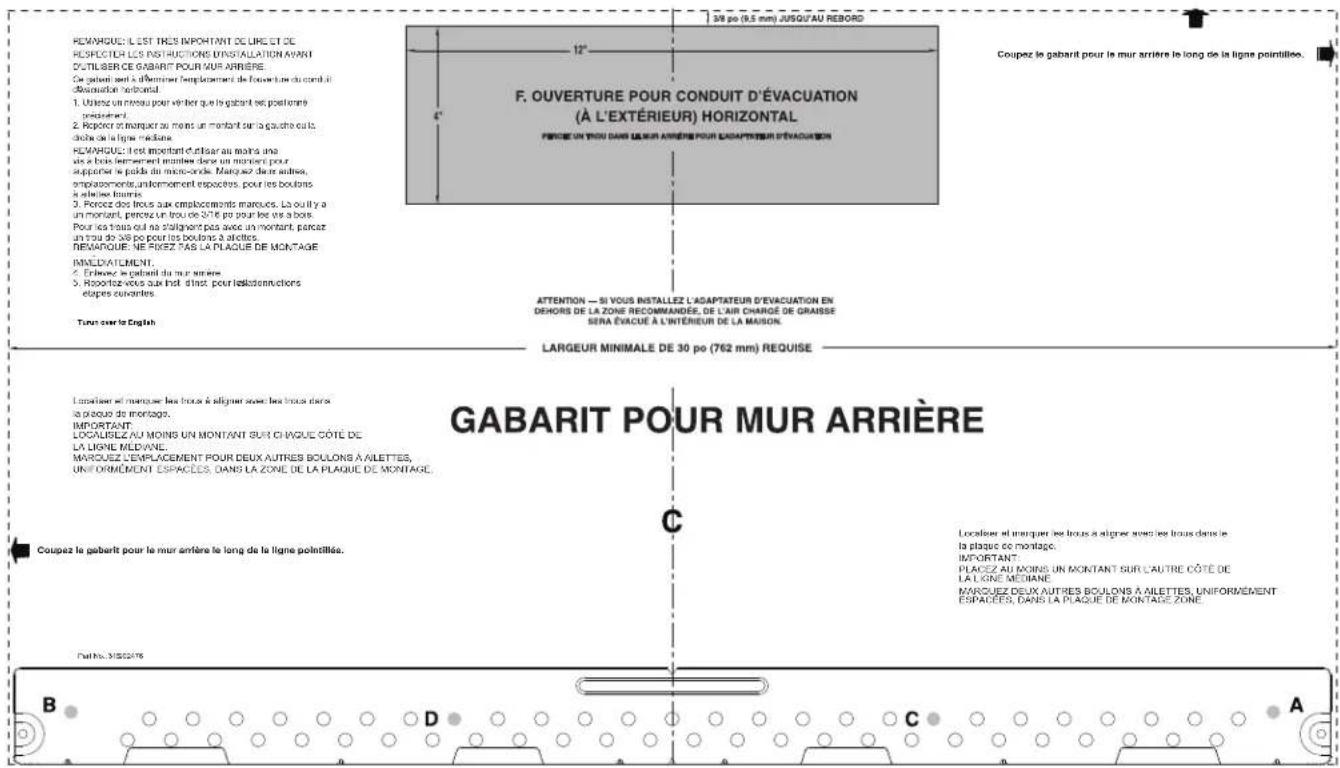

Tape gabarit pour mur arrière sur le mur correspondant à la ligne médiane et en touchant le cadre bas de l'armoire.

Emplacement de la plaque - sous une

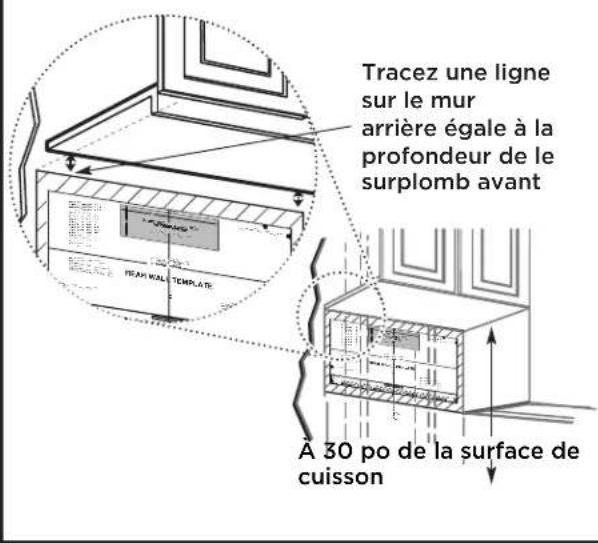

Tracez une ligne sur le mur arrière égale à la profondeur de le surplomb avant PEAM WALL TEMPLATE: A 30 po de la surface de cuisson

Vos armoires peuvent être dotées de garnitures décoratives qui entravent l'installation du micro-ondes. Enlevez l'élément décoratif pour installer convenablement le four à micro-ondes et pour vous assurer qu'il est de niveau.

LE FOUR À MICRO-ONDES DOIT ÊTRE DE NIVEAU. Utilisez un niveau pour vous assurer que le fond de l'armoire est de niveau.

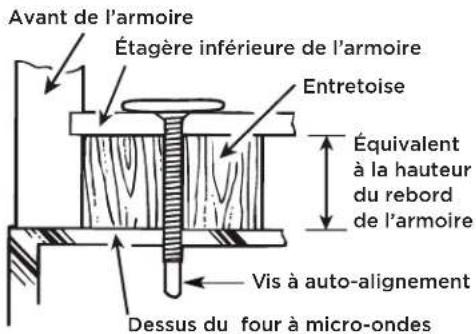

Si les armoires sont dotées uniquement d'un rebord avant, sans rebord sur les côtés ou à l'arrière, installez la plaque de montage plus bas, à la même distance que le rebord avant de l'armoire. Ainsi, le four sera de niveau.

1 Mesurez la hauteur intérieure du rebord avant de l'armoire.
2 Tracez une ligne horizontale sous le fond de l'armoire, sur le mur arrière à une distance équivalente à la longueur intérieure du rebord avant de l'armoire.
Pour l'installation sous une armoire dotée d'un rebord avant uniquement, alignez les languettes de montage sur cette ligne horizontale, sans qu'elles touchent le fond de l'armoire, tel que décrit à l'étape D.

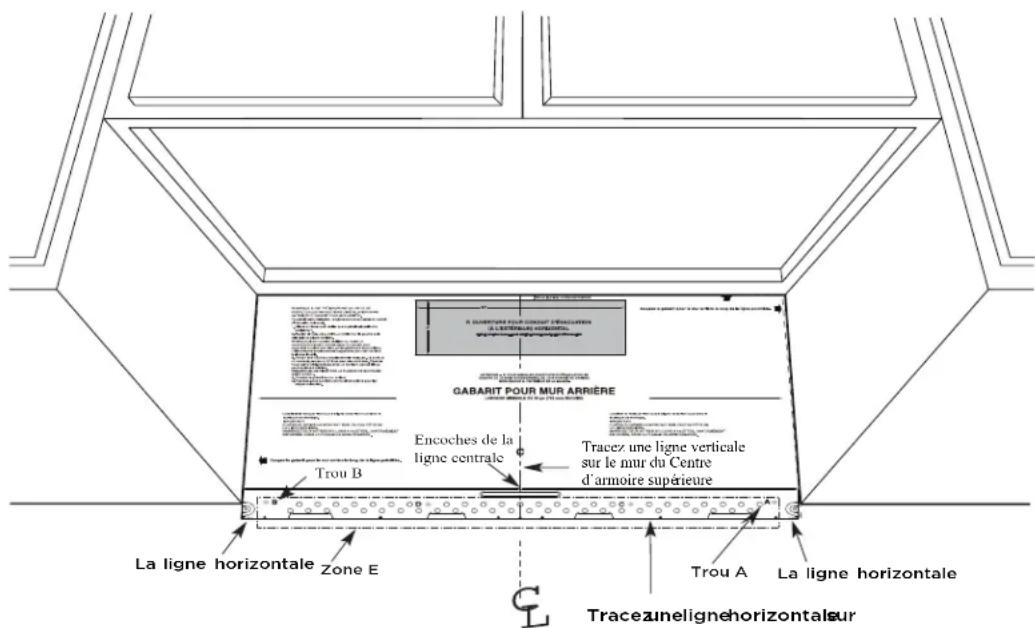

D. ALIGNEMENT DE LA PLAQUE MURALE

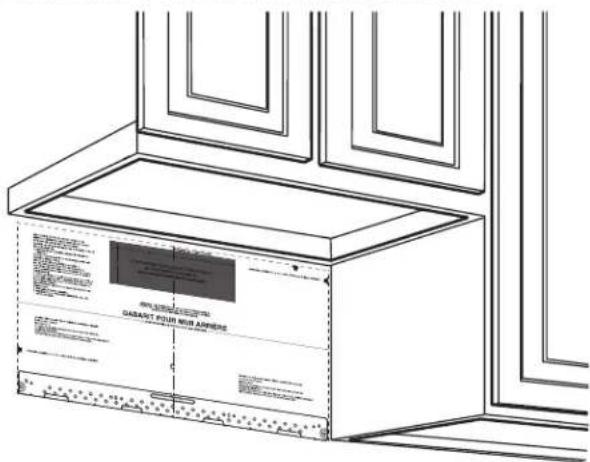

GABARIT POUR MUR ARRIÈRE Encoches de la ligne centrale Tracez une ligne verticale sur le mur du Centre d'armoire supérieure La ligne horizontale Zone E Trou A La ligne horizontale Tracez uneligne horizontale sur

ATTENTION : Portez des gants pour éviter de vous blesser sur les bords coupants.
Tracezinelignehorizontalsur lemurdefond de "Gabapibur mur arrière"

1 Tracez une ligne verticale sur le mur au centre de l'espace de 30 po de large.
2 Tracez une ligne horizontale sur le mur de fond de "Gabarit pour mur arrière".
3 Trouvez un clou du mur dans la zone "E" du plateau de montage, reférez-vous à la section 1B. Trouver les clous du mur.
4 Pour attacher le plateau du montage dans le clou forez un trou de 3/16 po dans le clou en bois. Forez un trou de 5/8 po pour le verrou d'interrupteur à bascules dans un autre emplacement (Trou A ou Trou B). REMARQUE : NE FIXEZ PAS LA PLAQUE DE MONTAGE MAINTENANT.

REMARQUE: Les trous A et B sont à l'int rieur de la zone E. Si aucun des trous A et B ne se trouve dans un montant, trouvez un montant dans la zone E et tracez un cinquième cercle pour l'aligner sur un montant. Il est important qu'au moins une vis à bois soit fixée solidement dans un montant pour soutenir le poids du four à microondes. Mettez la plaque de montage de côté.

2 TYPES D'INSTALLATION (Choisissez A, B ou C)

Ce four à micro-ondes est conçu pour s'adapter aux trois types d'évacuation suivants :

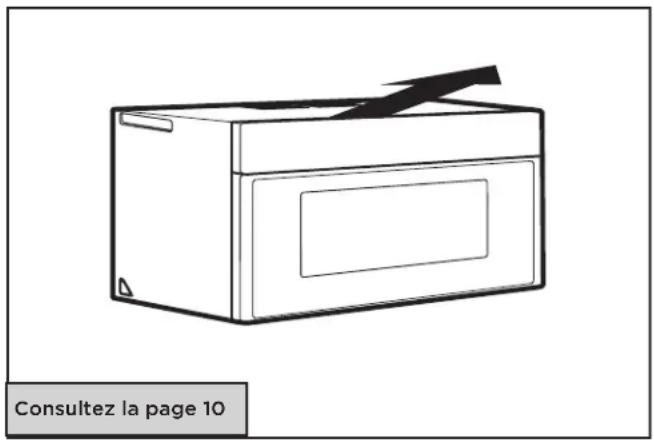

A. Évacuation à l'extérieur par le dessus (conduit vertical)
B. Évacuation à l'extérieur par l'arrière (conduit horizontal)
C. Recyclage (sans conduit)

A REC YCLAGE D'AIR (ÉVACUATION SA NS CON DU IT)

Sur les modèles conçus pour le recyclage d'air, un filtre à charbon jetable est installé en usine pour retenir la fumée et les odeurs.

REMARQUE: Ce four à micro-ondes est équipé à l'usine en vue d'une Recyclage.

Choisissez le type d'évacuation approprié à votre installation et rendez-vous à cette section.

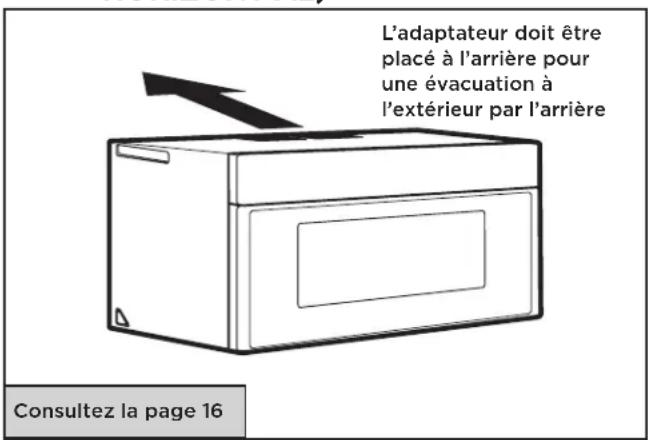

B ÉVACUATION À L'EXTÉRIEUR PAR L'ARR IÈRE (CON DUIT HORIZONT AL)

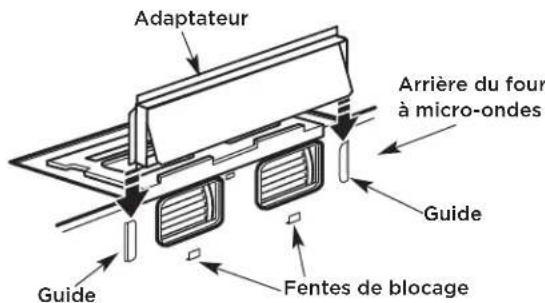

L'adaptateur doit être placé à l'arrière pour une évacuation à l'extérieur par l'arrière Consultez la page 16

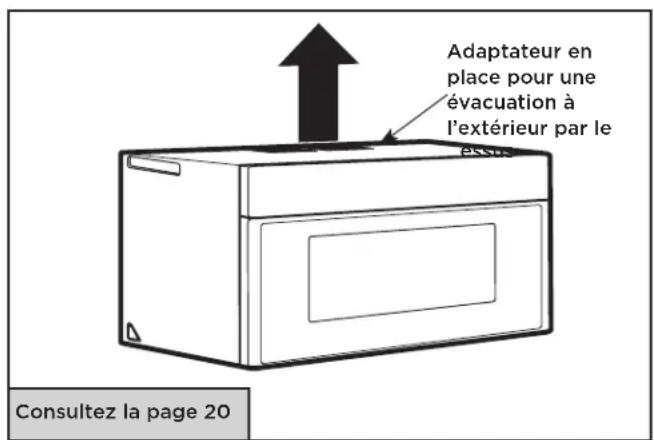

C ÉVACUATION À L'EXTÉRIEUR PAR LE DES SUS (CON DUIT VERTI CAL)

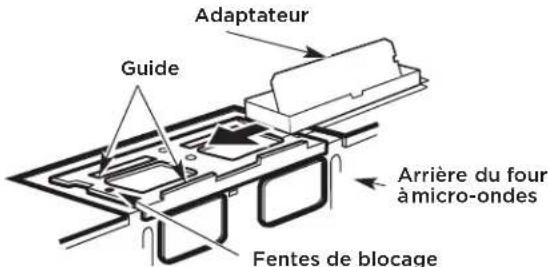

Adaptateur en place pour une évacuation à l'extérieur par le Consultez la page 20

REMARQUE: Ne lisez les pages 14-15 suivantes que si vous décidez d'évacuer l'air du ventilateur à l'extérieur. Si vous décidez de recycler l'air dans la pièce, rendez-vous à la page 10.

A | RECYCLAGE D'AIR (évacuation sans conduit)

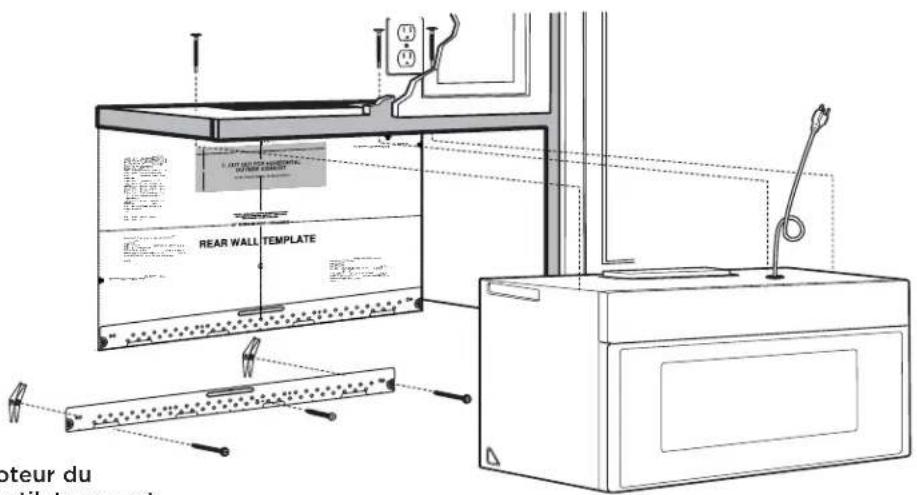

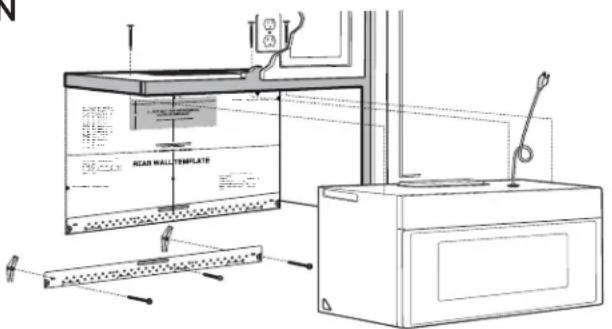

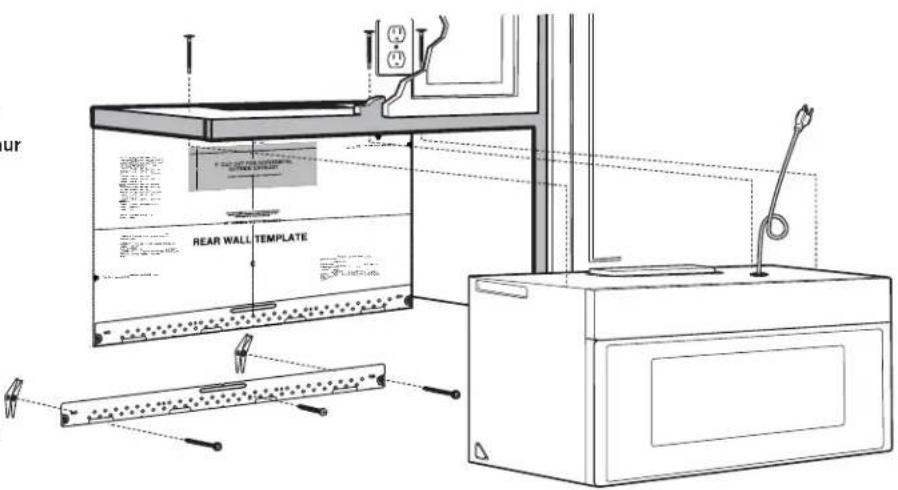

VUE D'ENSEMBLE DE L'INSTALLATION

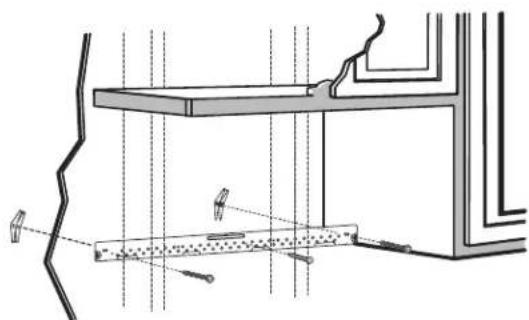

C1. Fixation de la plaque de montage au mur

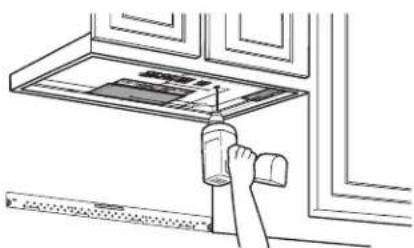

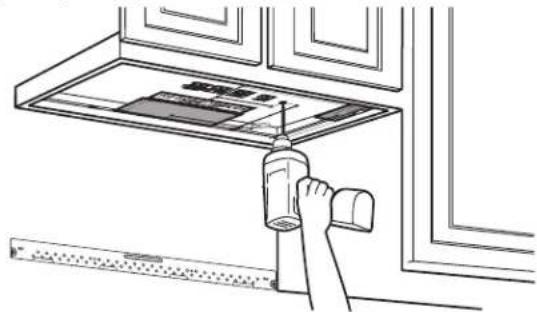

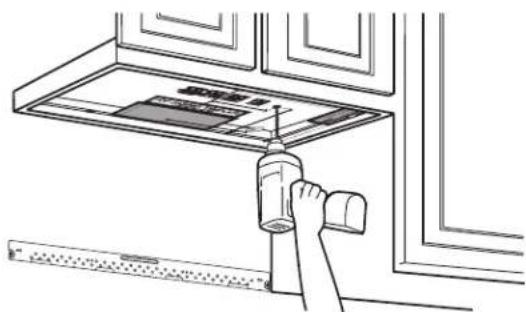

C2. Préparation de l'armoire supérieure

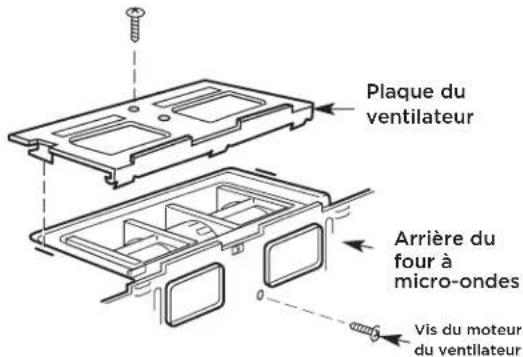

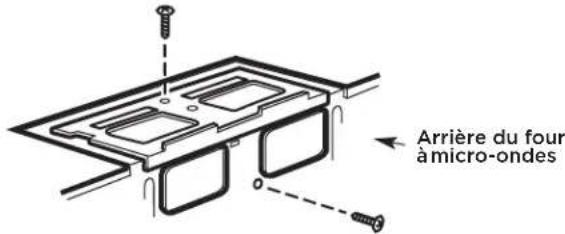

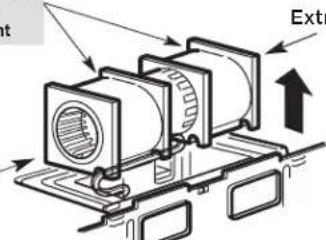

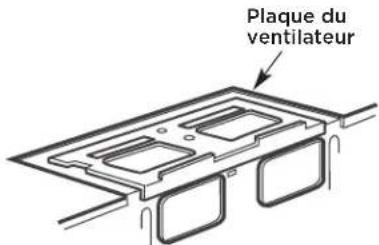

C3. Vérification de l'plaque du ventilateur

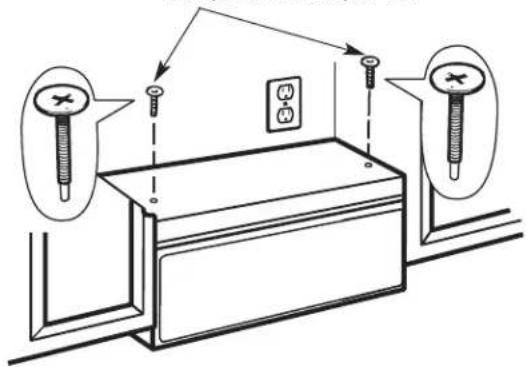

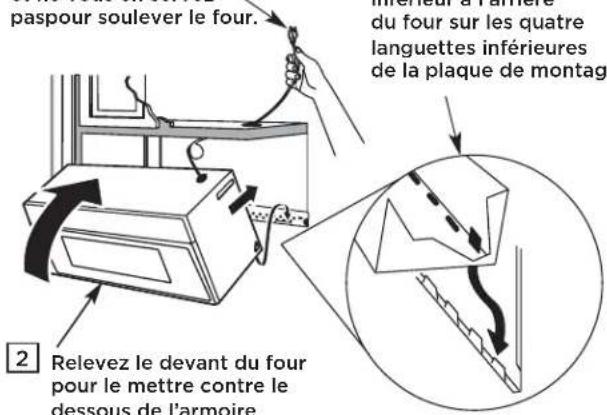

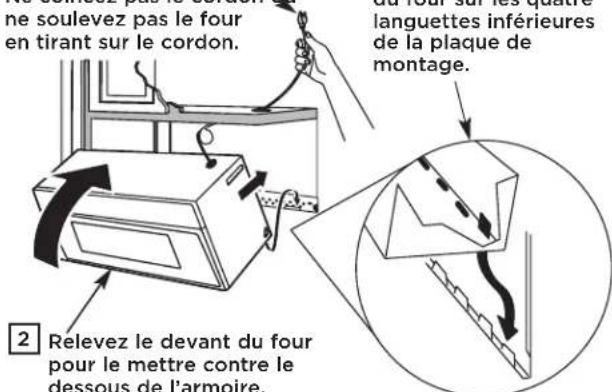

C4. Installation du four à micro-ondes

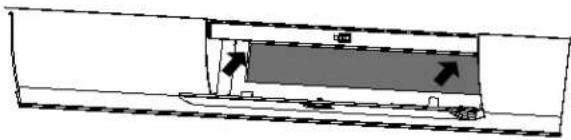

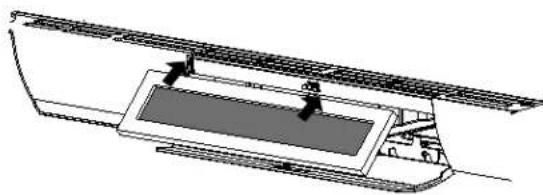

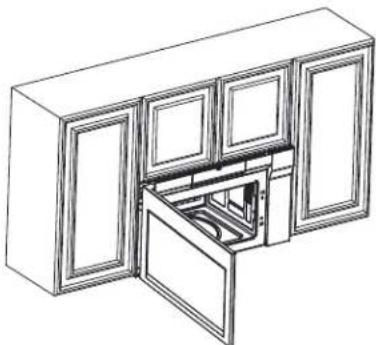

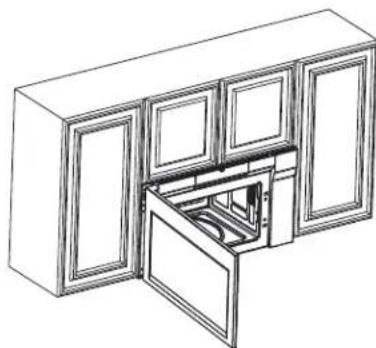

C5. Installation ou changemeut du filtre à charbon

REMARQUES IMPORTANTES :

- Assurez-vous que les vis du moteur du ventilateur et de la plaque du ventilateur sont solidement vissées lorsque vous les remettez en place. Cela évitera les vibrations excessives.

- Assurez-vous que les fils du moteur sont bien acheminés, fixés et qu'ils ne sont pas coincés.

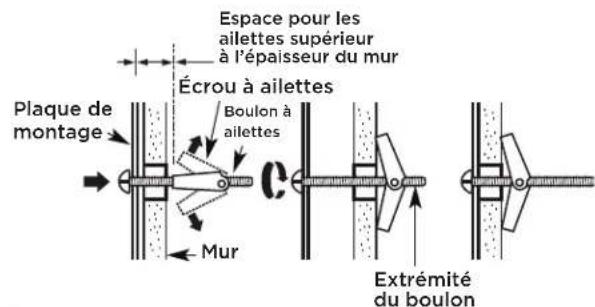

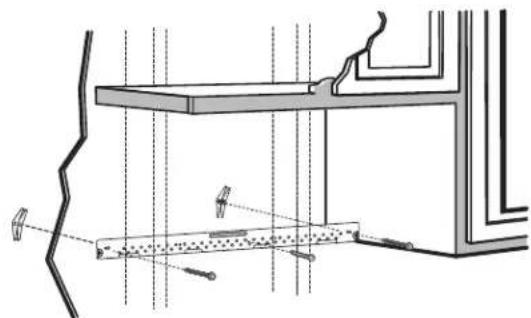

Fixez la plaque au mur à l'aide des boulons à ailettes. Vous devez utiliser au moins une vis à bois pour fixer la plaque à un montant.

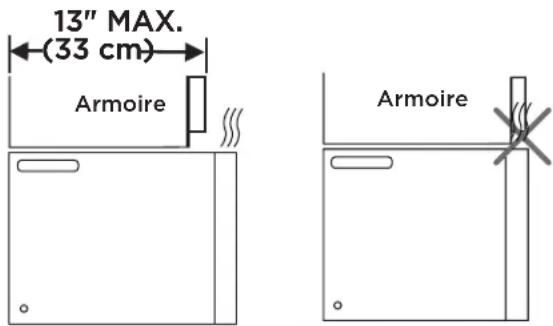

REMARQUE: Si la profondeur du armoire incluant les portes du armoire est plus de 13" alors l'unité doit être espacée du mur utilisant des matériaux adéquats supportant 150 lbs pour permettre une bonne ventilation d'air au sommet/admission d'air.

13" MAX. (33 cm) Armoire Armoire

1 Enlevez les écrous à ailettes des boulons.
2 Insérez les boulons dans la plaque de montage à travers les trous dans le gypse et réassemblez les écrous à ailettes, à 3/4 po (19 mm) sur chaque boulon.

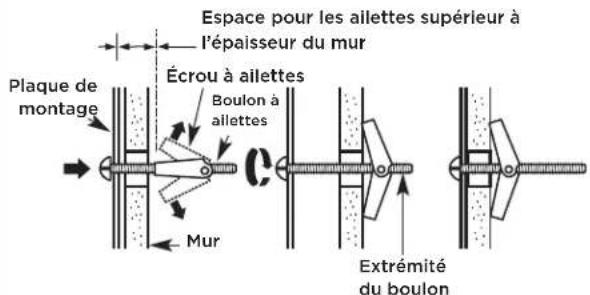

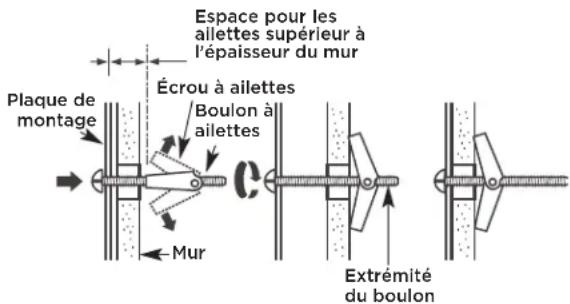

Pour uti liser les boulons à ai lettes :

Espace pour les ailettes supérieur à l'épaisseur du mur Écrou à ailettes Plaque de montage Boulon à ailettes Mur Extrémité du boulon

3 Placez la plaque de montage contre le mur et insérez les écrous à ailettes dans les trous du mur pour fixer la plaque.

REMARQUE: Avant de resserrer les boulons à ailettes et la vis à bois, assurez-vous que la plaque est bien centrée sous l'armoire et que les languettes de la plaque de montage touchent le dessous de l'armoire lorsque vous poussez la plaque contre le mur.

ATTENTION: Faites attention de ne pas vous pincer les doigts entre l'arrière de la plaque de montage et le mur.

4 Serrez tous les boulons. Tirez sur la plaque pour faciliter le serrage des boulons.

A2. UTILISA TION DU GABARIT POUR ARMOIRE SUPÉRIEURE POUR LA PRÉPARA TION DE L'ARMOIRE SUPÉRIEURE

Vous devez percer des trous pour les vis de soutien supérieures, ainsi qu'un trou suffisamment grand pour y faire passer le cordon d'alimentation.

• Lisez les instructions sur le GABARIT POUR ARMOIRE SUPÉRIEURE.
- Collez-le sous l'armoire supérieure à l'aide de ruban adhésif.

REMARQUE: Ajustez correctement le haut du gabarit si le micro-ondes devient espacé du mur à cause de la profondeur du armoire (incluant les portes du armoire) de plus de 13".

• Percez les trous, en suivant les instructions du GABARIT POUR ARMOIRE SUPÉRIEURE.
  ATTENTION : Portez des lunettes de sécurité lorsque vous percez des trous dans le fond de l'armoire.

A3. VÉRIFICA TIONDE L'PLAQUE DU VENTILATEUR

Plaque du ventilateur

• Placez le four à micro-ondes en position debout, le dessus de l'appareil sur le dessus.
• Inspectiez pour affirmer le ventilateur metal est installez dans la cavité.

A4. INSTALLATION DU FOUR À MICRO-ONDES

OUR VOTRE SÉCUPITÉ ET POUR FACILITER

POUR VOTRE SÉCURITÉ ET POUR FACILITER L'INSTALLATION, L'INSTALLATION DE CE FOUR DOIT ÊTRE EFFECTUÉE PAR DEUX PERSONNES.

IMPORTANT: Ne pas saisir ou utiliser la poignée ou l'écran thermique durant l'installation. Ne pas retirer les entretoises en carton entre l'écran thermique et la porte. REMARQUE: Si vos armoires sont en métal, installez un passe-fil en nylon autour de l'orifice du cordon d'alimentation pour empêcher que le cordon soit coupé. REMARQUE: Si le four est installé sous une armoire dotée d'un rebord avant, nous vous recommandons d'utiliser des entretoises.

IMPORTANT: Si vous n'utilisez pas d'entretoises, des dommages peuvent être causés au boîtier au moment de resserrer les vis.

REMARQUE: Lors de l'installation du four à micro-ondes, faites passer le cordon d'alimentation à travers le trou situé dans le fond de l'armoire supérieure. Gardez-le bien serré durant les étapes 1 à 3. Ne coincez pas le cordon qu ne soulevez pas le four en tirant sur le cordon.

1 Soulevez le four à micro-ondes, penchez-le vers l'avant et accrochez les fentes du bord inférieur de l'arrière du four sur les quatre languettes inférieures de la plaque de montage.

ne soulevez pas le four en tirant sur le cordon. du four sur les quatre languettes inférieures de la plaque de montage. 2 Relevez le devant du four pour le mettre contre le dessous de l'armoire.

2 Relevez le devant du four pour le mettre contre le dessous de l'armoire.

3 Insérez une vis à auto-alignement dans le trou situé au centre de l'armoire supérieure. Fixez temporairement le four en faisant faire au moins deux tours complets à la vis après que les filets aient été engagés. (Elle sera complètement resserrée plus tard.) Assurez-vous que le cordon d'alimentation est bien serré. Faites attention de ne pas le coincer, particulièrement au moment d'installer le four sous l'armoire.

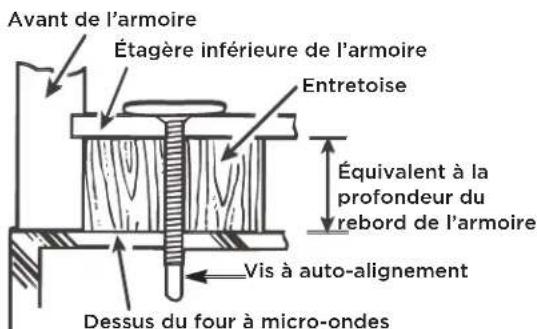

Avant de l'armoire Étagère inférieure de l'armoire Entretoise Équivalent à la profondeur du rebord de l'armoire Vis à auto-alignement Dessus du four à micro-ondes

4 Fixez le four à micro-ondes à l'armoire supérieure.

A4. INSTALLATION DU FOUR À MICRO-ONDES (suite)

5 Insérez deux vis à auto-alignement à travers les trous de l'armoire supérieure. Faites faire deux tours complets à chaque vis.

7 Serrez les deux vis de chaque côté dans le dessus du four à micro-ondes. (Tout en serrant les vis, soulevez l'avant du four à micro-ondes et poussez-le contre le mur et l'armoire supérieure.)

8 Installez les filtres. Consultez le Manuel de l'utilisateur emballé avec le four.

A5. INSTALLATION OU CHANGEMEUT DU FILTRE À CHARBON (Certains modèles)

REMARQUE: Le filtre à charbon de bois est installé d'usine dans certains modèles. Reférez-vous à l'utilisation et soin pour voir si le vôtre est installé d'usine et pour l'information de remplacement.

Pour le modèle sans la porte d'accès au filtre de recirculation, suivez ces étapes pour remplacer ou installer un filtre à charbon de bois.

A 5.1 Débranchez le four à micro-ondes ou déconnectez l'alimentation.

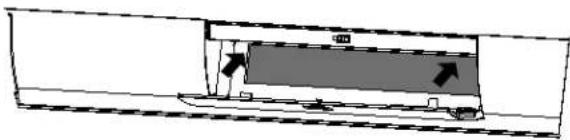

A 5.2 Ouvrez la porte du micro-ondes et appuyez sur la position "PUSH" sur l'évent, puis ouvrez le couvercle.

A 5.3 Déballez le filtre à charbon en poussant le haut du filtre vers l'intérieur, puis retirez-le de l'appareil.

A 5.4 Glisser le haut du nouveau filtre à charbon dans le haut de la cavité du filter.

A 5.5 Appuyez sur le fond du filtre àcharbon pour le placer dans la position correcte.

A 5.6 Fermez ensuite le couvercle de l'évent.

A 5.7 Fermez la porte du micro-ondes. Branchez le four à micro-ondes ou reconnectez l'alimentation.

INSTRUCTIONS POUR L'INSTALLATION EXTERIEURE DE CODUITS D'ECHAPPEMENT.

REMARQUE : Si vous devez installer des conduits, notez que la longueur totale du conduit rectangulaire de 3-1/4 po x 10 po (8,2 x 25,4 cm) ou du conduit rond de 5 po (12,7cm)/6 po (15,2 cm) de diamètre ne doit pas être supérieure à 140 pi (4 2,7m) de longueur équivalente. L'évacuation vers l'extérieur requiert un CONDUIT D'ÉVACUATION POUR HOTTE. Lisez attentivement ce qui suit.

REMARQUE: Il est important que l'évacuation soit installée en utilisant le chemin le plus direct et avec le moins de coudes possible. Cela assure une bonne évacuation et aide a prévenir les blocages. Assurez-vous également que les registres bougent librement et que rien ne bloque les conduits.

Connexion d'échappement:

L'adaptateur d'échappement a été conçu pour s'accoupler avec une canalisation rectangulaire standard de 3 1/4 x 10 po (8.2 x 25,4 cm). Si une canalisation ronde est recquise, un adaptateur de transition rectangulaire-rond doit être utilisé. Une canalisation de diamètre 5 po (12,7cm) / 6 po (15,2cm) est acceptable à utiliser.

Longueur maximale du conduit:

Pour une circulation d'air satisfaisante, la longueur totale du conduit rectangulaire de 3-1/4 x 10 po (8,2 x 25,4 cm) ou du conduit rond de 5 po (12,7cm) / 6 po (15,2 cm) de diamètre ne doit pas excéder une longueur équivalente à 140 pi (4 2,7m)

Les coudes, adaptateurs de transition,

évents muraux ou de toiture, etc. offrent une

résistance supplémentaire à la circulation de l'air et sont équivalents à une section de conduit droit plus longue que leur dimension réelle. Lorsque vous calculez la longueur totale du conduit, ajoutez les longueurs équivalentes de tous les

adaptateurs de transition et des coudes, ainsi que la longueur

de toutes les sections de conduit droit. Vous trouverez dans le tableau ci-dessous la longueur équivalente approximative en

pieds et en mètres de certains types de conduits.

PIÈCES DE CONDUIT		LONGUEUR ÉQUIVALENTE	x	NOMBRE UTILISÉ	=	LONGUEUR ÉQUIVALENTE
	Adaptateur de transition*	5 pi (1,5 m)	x	( )	=	pi ou m
	Évent mural	40 pi (12,2 m)	x	( )	=	pi ou m
	Coude de 90°	10 pi (3 m)	x	( )	=	pi ou m
	Coude de 45°	5 pi (1,5 m)	x	( )	=	pi ou m
	Coude de 90°	25 pi (7,6 m)	x	( )	=	pi ou m
	Coude de 45°	5 pi (1,5 m)	x	( )	=	pi ou m
	Évent de toiture	24 pi (7,3 m)	x	( )	=	pi ou m
	Conduit droit rond de 6 po (15,2 cm) ou rectangulaire de 3-1/4 x 10 po (8,2 x 25,4 cm)	1 pi (0,3 m)	x	( )	=	pi ou m
Longueur totale = pi ou m

* IMPORTANT: Si vous utilisez un adaptateur de transition, il faudra couper les coins inférieurs du registre aux dimensions de l'adaptateur à l'aide de cisailles pour que le registre puisse bouger.

Les longueurs équivalentes des pièces de conduits sont basées sur des essais réels et représentent les longueurs nécessaires à une bonne ventilation pour n'importe quelle hotte.

CANALISATION D'ECHAPPEMENT EXTERNE

ÉVACUATION À L'EXTÉRIEUR PAR LE DESSUS (EXEMPLE SEULEMENT)

Le tableau suivant décrit un exemple d'installation de conduit.

PIÈCES DE CONDUIT		LONGUEUR ÉQUIVALENTE	NOMBRE X UTILISÉ	=	LONGUEUR ÉQUIVALENTE
	Évent de toiture	24 pi (7,3 m)	x (1)	=	24 pi (7,3 m)
...	Conduit droit de 12 pi (3,6 m)(rond de 6 po/15,2 cm)	12 pi (3,6 m)	x (1)	=	12 pi (3,6 m)
	Adaptateur de transition*	5 pi (1,5 m)	x (1)	=	5 pi (1,5 m)
Les longueurs équivalentes des pièces de conduits sont basées sur des essais réels et représentent les longueurs nécessaires à une bonne ventilation pour n'importe quelle hotte.				Longueur totale =	41 pi (12,5 m)

* IMPORTANT: Si vous utilisez un adaptateur de transition, il faudra couper les coins inférieurs du registre aux dimensions de l'adaptateur à l'aide de cisailles pour que le registre puisse bouger.

ÉVACUATION À L'EXTÉRIEUR PAR L'ARRIÈRE (EXEMPLE SEULEMENT)

Le tableau suivant décrit un exemple d'installation de conduit.

PIÈCES DE CONDUIT		LONGUEUR ÉQUIVALENTE x NOMBRE UTILISÉ =			LONGUEUR ÉQUIVALENTE
	Évent mural	40 pi (12,2 m)	x (1)	=	40 pi (12,2 m)
	Conduit droit de 3 pi (0,91 m)(rectangulaire 1/4 x 10 po/ 8,2 x 25,4 cm)	3 pi (0,9 m)	x (1)	=	3 pi (0,9 m)
	Coude de 90°	10 pi (3 m)	x (2)	=	20 pi (6 m)
Les longueurs équivalentes des pièces de conduits sont basées sur des essais réels et représentent les longueurs nécessaires à une bonne ventilation pour n'importe quelle hotte.				Longueur totale =	63 pi (19,2 m)

REMARQUE : Dans le cas d'une évacuation par l'arrière, veillez à aligner le conduit d'évacuation sur les espaces entre les montants, ou à préparer le mur au moment de la construction en laissant assez d'espace entre les montants pour recevoir le conduit.

B ÉVACUATION À L'EXTÉRIEUR PAR L'ARRIÈRE

(Conduit horizontal)

VU E D'ENSEMBL E DE L'INS TAL LATION

B1. Préparation du mur arrière
B2. Enlèvement de l'plaque du ventilateur
B3. Fixation de la plaque de montage au mur
B4. Préparation de l'armoire supérieure
B5. Ajustement du ventilateur
B6. Installation du four à micro-ondes

REMARQUES IMPORTANTES :

• Assurez-vous que les vis du moteur du ventilateur et de la plaque du ventilateur sont solidement vissées lorsque vous les remettez en place. Cela évitera les vibrations excessives.
• Assurez-vous que les fils du moteur sont bien acheminés, fixés et qu'ils ne sont pas coincés.

UR REAR WALL TEMPLATE

B1. PRÉPARATION DU MUR ARRIÈRE POUR L'ÉVACUATION À L'EXTÉRIEUR PAR L'ARRIÈRE

Vous devez percer une ouverture dans le mur arrière pour l'évacuation à l'extérieur.

GASANT FOUR WIRE ARFIRE RUSTABLE GATCHEE PARSAL

• Lisez les instructions figurant sur le GABARIT POUR MUR ARRIÈRE.
  • Collez-le au mur arrière.
• Percez l'ouverture en suivant les instructions sur le GABARIT POUR MUR ARRIÈRE.

B2. ENLÈVEMENT DE L'PLAQUE DU VENTILATEUR

Enlevez et conservez la vis qui retient la plaque du ventilateur au four à microondes. Soulevez la plaque du ventilateur.

Plaque du ventilateur Arrière du four à micro-ondes

B3. FIXA TION DE LA PLAQUE DE MONTAGE AU MUR

Fixez la plaque au mur à l'aide des boulons à ailettes. Vous devez utiliser au moins une vis à bois pour fixer la plaque à un montant.

1 Enlevez les écrous à ailettes des boulons.
2 Insérez les boulons dans la plaque de montage à travers les trous dans le gypse et réassemblez les écrous à ailettes, à 3/4 po (19 mm) sur chaque boulon.

Pour utiliser les boulons à ai lettes :

Espace pour les ailettes supérieur à l'épaisseur du mur Écrou à ailettes Boulon à ailettes Plaque de montage Mur Extrémité du boulon

3 Placez la plaque de montage contre le mur et insérez les écrous à ailettes dans les trous du mur pour fixer la plaque.

REMARQUE: Avant de resserrer les boulons à ailettes et la vis à bois, assurez-vous que la plaque est bien centrée sous l'armoire et que les languettes de la plaque de montage touchent le dessous de l'armoire lorsque vous poussez la plaque contre le mur.

ATTENTION: Faites attention de ne pas vous pincer les doigts entre l'arrière de la plaque de montage et le mur.

4 Serrez tous les boulons. Tirez sur la plaque pour faciliter le serrage des boulons.

B4. UTILISA TION DU GABARIT POUR ARMOIRE SUPÉRIEURE POUR LA PRÉPARA TION DE L'ARMOIRE SUPÉRIEURE

Vous devez percer des trous pour les vis de soutien supérieures, ainsi qu'un trou suffisamment grand pour y faire passer le cordon d'alimentation.

Vous devez percer des trous pour les vis de soutien supérieures, ainsi qu'un trou suffisamment grand pour y faire passer le cordon d'alimentation.

• Lisez les instructions sur le GABARIT POUR ARMOIRE SUPÉRIEURE.
• Collez-le sous l'armoire supérieure à l'aide de ruban adhésif.
• Percez les trous, en suivant les directives du GABARIT POUR ARMOIRE SUPÉRIEURE.

ATTENTION: Portez des lunettes de sécurité lorsque vous percez des trous dans le fond de l'armoire.

B5. ADAPTA TION DU VENTILATEUR DU FOUR À MICRO-ONDES POUR L'ÉVACUA TION À L'EXTÉRIEUR PAR L'ARRIÈRE

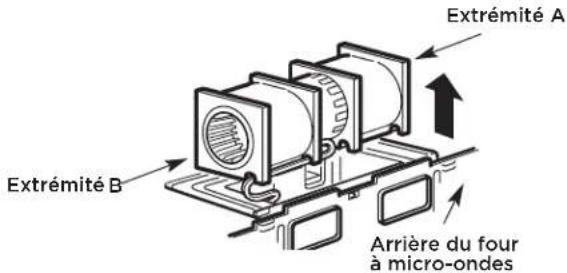

1 Enlevez et conservez la vis qui retient le moteur du ventilateur au four à micro-ondes. Moteur du ventilateur Arrière du four à micro-ondes Vis du moteur du ventilateur

2 Enlevez délicatement l'ensemble du ventilateur. Les fils seront assez longs pour vous permettre d'ajuster la position du ventilateur.

AVANT : Ouvertures des pales du ventilateur orientées vers l'avant

t Extr

Extrémité A

3 Tournez le moteur de 90°. Avant la rotation Après la rotation Arrière du four à micro-ondes Arrière du four à micro-ondes

B5. ADAPT ATION DU VENTILA TEUR DU FOUR À MICRO-ONDES POUR L'ÉVACUATION À L'EXTÉRIEUR PAR L'ARRIÈRE (suite)

4 Retournez l'ensemble du ventilateur dans le sens contraire des aiguilles d'une montre, sur 180°.

Avant la rotation Après la rotation Arrière du four à micro-ondes Arrière du four à micro-ondes

5 Enlevez délicatement les fils des encoches. Replacez les fils dans les encoches de l'autre côté de l'ensemble du ventilateur.

Avant la modification Après la modification Les fils sont acheminés à travers le côté droit Les fils sont acheminés à travers le côté gauche

6 Tournez le moteur de 90° afin que les ouvertures des pales du ventilateur soient orientées vers l'arrière du four à micro-ondes.

Avant le roulement Après le roulement Arrière du four à micro-ondes Arrière du four à micro-ondes

7 Retirez les plaques d'enfoncement à l'arrière de l'appareil par le biais de ciseaux (à tôle). (Pour certains modèles)

Plaques d'enfoncement découpez les 4 toiles situées surchaque panneau d'enfoncement et retirez les débouchures métalliques pourération provenant de l'arrière. Veuillez vous assurer de vous débarrasser de tous les bords tranchants, qui auraient été créés enuneenlevant les plaques d'enfoncement Arrière de la micro-onde

8 Replacez l'ensemble du ventilateur dans l'ouverture.

APRÈS : Ouvertures des pales du ventilateur orientées vers l'arrière

pales du ventilateur orientées vers l'arrière Extrémité A Extrémité B

ATTENTION : Ne tirez pas sur les fils de l'ensemble du ventilateur et ne les étirez pas. Assurez-vous que les fils ne sont pas coincés et qu'il sont fixés solidement.

REMARQUE : Les ouvertures de l'ensemble du ventilateur doivent correspondre aux ouvertures de ventilation à l'arrière du four à micro-ondes.

9 Fixez l'ensemble de ventilateur au four à micro-ondes en utilisant la vis d'origine.

Plaque du ventilateur Arrière du four à micro-ondes Vis du moteur du ventilateur

10 Replacez la plaque du ventilateur au même endroit qu'avant avec la vis. Assurez-vous que la vis est bien serrée.

11 Fixez l'adaptateur d'évacuation à l'arrière du four en le coulissant dans les guides situés au centre, à la partie supérieure arrière du four.

Adaptateur Arrière du four à micro-ondes Guide Guide Fentes de blocage

Insérez-le jusqu'à ce qu'il soit dans les fentes de blocage inférieures. Assurez-vous que la charnière du registre est installée sur le dessus et que le registre bouge librement.

B6. INSTALLA TION DU FOUR À MICRO-ONDES

IMPORTANT: Ne pas saisir ou utiliser la poignée ou l'écran thermique durant l'installation. Ne pas retirer les ent retoises en carton entre l'éran thermique et la porte.

REMARQUE: Si vos armoires sont en métal, installez un passe-fil en nylon autour de l'orifice du cordon d'alimentation pour empêcher que le cordon soit coupé.

REMARQUE: Si le four est installé sous une armoire dotée d'un rebord avant, nous vous recommandons d'utiliser des entretoises.

IMPORTANT: Si vous n'utilisez pas d'entretoises, des dommages peuvent être causés au boîtier au moment de resserrer les vis.

REMARQU: Lors de l'installation du four à microondes, faites passer le cordon d'alimentation à travers le trou situé dans le fond de l'armoire supérieure. Gardez-le bien serré durant les étapes 1 à 3. Ne coincez pas le cordon ou ne soulevez pas le four en tirant sur le cordon.

1 Soulevez le four, penchez-le vers l'avant et accrochez les fentes situées sur le bord inférieur à l'arrière du four sur les quatre languettes inférieures de la plaque de montage.

2 Relevez le devant du four pour le mettre contre le dessous de l'armoire.

3 Insérez une vis à auto-alignement dans le trou situé au centre de l'armoire supérieure. Fixez temporairement le four en faisant faire au moins deux tours complets à la vis après que les filets aient été engagés. (Elle sera complètement resserrée plus tard.) Assurez-vous que le cordon d'alimentation est bien serré. Faltes attention de ne pas le coincer, particulièrement au moment d'installer le four sous l'armoire.

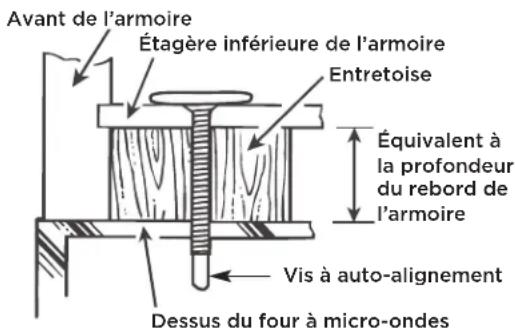

Avant de l'armoire Étagère inférieure de l'armoire Entretoise Équivalent à la profondeur du rebord de l'armoire Vis à auto-alignement Dessus du four à micro-ondes

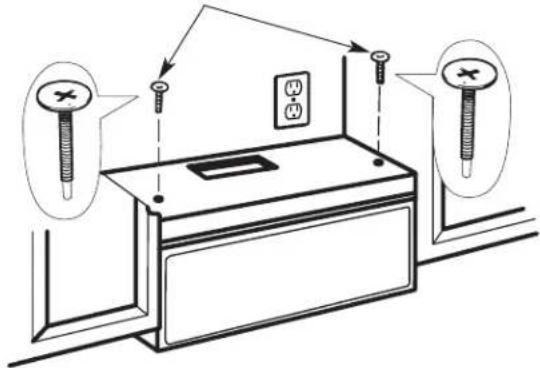

4 Fixez le four à micro-ondes à l'armoire supérieure.

5 Insérez deux vis à auto-alignement à travers les trous de l'armoire supérieure. Faites faire deux tours complets à chaque vis.

en quelque vis. 6 Serrez complètement la vis du centre.

7 Serrez les deux vis de chaque côté dans le dessus du four à micro-ondes. (Tout en serrant les vis, soulevez l'avant du four à micro-ondes et poussez-le contre le mur et l'armoire supérieure.)

8 Installez les filtres. Consultez le Manuel de l'utilisateur emballé avec le four.

IMPORTANT: Retirer les entretoises en carton entre l'écran thermique et la porte.

C ÉVACUA TION À L'EXTÉRIEUR PAR LE DESSUS (adult vertical)

VUE D'ENSEMBLE DE L'INSTALLATION

A1. Fixation de la plaque de montage au mur
A2. Préparation de l'armoire supérieure
A3. Ajustement du ventilateur
A4.Vérification du fonctionnement du registre
A5. Installation du four à micro-ondes
A6. Ajustement de l'adaptateur d'évacuation
A7. Connexion au conduit

REMARQUES

IMPORTANTES

• Assurez-vous que les vis du moteur du ventilateur et de la plaque du ventilateur sont solidement vissées lorsque vous les remettez en place. Cela évitera les vibrations excessives.
• Assurez-vous que les fils du moteur sont bien acheminés, fixés et qu'ils ne sont pas coincés.

LENT LEAF DES VENTURES NATURE CABBAGE REAR WALL TEMPLATE boteur du utilateur sont

C1. FIXA TION DE LA PLAQUE DE MONTAGE AU MUR

Fixez la plaque au mur à l'aide des boulons à ailettes. Vous devez utiliser au moins une vis à bois pour fixer la plaque à un montant.

1 Enlevez les écrous à ailettes des boulons.
2 Insérez les boulons dans la plaque de montage à travers les trous dans le gypse et réassemblez les écrous à ailettes, à 3/4 po (19 mm) sur chaque boulon.

Pour utiliser les boulons à ailettes :

Espace pour les ailettes supérieur à l'épaisseur du mur Écrou à ailettes Plaque de montage Boulon à ailettes Mur Extrémité du boulon

3 Placez la plaque de montage contre le mur et insérez les écrous à ailettes dans les trous du mur pour fixer la plaque.

REMARQUE: Avant de resserrer les boulons à ailettes et la vis à bois, assurez-vous que la plaque est bien centrée sous l'armoire et que les languettes de la plaque de montage touchent le dessous de l'armoire lorsque vous poussez la plaque contre le mur.

ATTENTION: Faites attention de ne pas vous pincer les doigts entre l'arrière de la plaque de montage et le mur.

4 Serrez tous les boulons. Tirez sur la plaque pour faciliter le serrage des boulons.

C2. UTILISATION DU GABARIT POUR ARMOIRE SUPÉRIEURE POUR LA PRÉPARATION DE L'ARMOIRE SUPÉRIEURE

Vous devez percer des trous pour les vis de soutien supérieures, ainsi qu'un trou suffisamment grand pour y faire passer le cordon d'alimentation et une ouverture assez grande pour l'adaptateur d'évacuation.

• Lisez les instructions sur le GABARIT POUR ARMOIRE SUPÉRIEURE.
• Collez-le sous l'armoire supérieure à l'aide de ruban adhésif.
• Percez les trous, en suivant les directives du GABARIT POUR ARMOIRE SUPÉRIEURE.

ATTENTION: Portez des lunettes de sécurité lorsque vous percez des trous dans le fond de l'armoire.

C3. ADAPTATION DU VENTILATEUR DU FOUR À MICRO-ONDES POUR L'ÉVACUATION À L'EXTÉRIEUR PAR LE DESSUS

1 Enlevez et conservez la vis qui retient le moteur du ventilateur au four à micro-ondes.

Plaque du ventilateur Arrière du four à micro-ondes Vis du moteur du ventilateur

Enlevez la vis qui retient la plaque du ventilateur sur le four à micro-ondes. Enlevez et conservez la vis qui retient le moteur du ventilateur sur le four à micro-ondes.

2 Enlevez délicatement l'ensemble du ventilateur. Les fils seront assez longs pour vous permettre d'adapter le ventilateur.

Extrémité A Extrémité B Arrière du four à micro-ondes

3 Tournez le moteur de 90° afin que les ouvertures des pales du ventilateur orientées vers le haut.

Avant la modification Après la modification Arrière du four à micro-ondes Arrière du four à micro-ondes

4 Replacez l'ensemble du ventilateur dans l'ouverture.

APRÈS: Ouvertures des pales du ventilateur orientées vers le haut

Arrière du four à micro-ondes

ATTENTION: Ne tirez pas sur les fils de l'ensemble du ventilateur et ne les étirez pas. Assurez-vous que les fils ne sont pas coincés et qu'il sont fixés solidement.

C3. ADAPTATION DU VENTILATEUR DU FOUR À MICRO-ONDES POUR L'ÉVACUATION À L'EXTÉRIEUR PAR LE DESSUS

5 Fixez l'ensemble de ventilateur au four à micro-ondes en utilisant la vis de l'étape 1. Assurez-vous que la vis est bien serrée.
6 Replacez la plaque du ventilateur en utilisant la vis del'étape 1. Assurez-vous que la vis est bien serrée.

Arrière du four à micro-ondes

7 Fixez l'adaptateur d'évacuation en haut du plaque du ventilateur en le coulissant dans les guides situés, à la partie supérieure arrière du plaque du ventilateur.

Adaptateur Guide Arrière du four à micro-ondes Fentes de blocage

Insérez-le jusqu'à ce qu'il soit dans les fentes de blocage inférieures. Assurez-vous que la charnière du registre est installée et que le registre bouge librement.

C4. VÉRIFICATION DU FONCTIONNEMENT DU REGISTRE

Plaque du ventilateur Adaptateur de conduit d'évacuation Registre Arrière du four à micro-ondes

• Assurez-vous que le ruban adhésif qui retient le registre a été enlevé et que le registre bouge librement avant d'installer le four.
• Vous devrez effectuer les ajustements nécessaires pour vous assurer que le conduit du four est bien aligné sur le conduit d'évacuation du domicile après l'installation du four.

C5. INSTALLATION DU FOUR À MICRO-ONDES

IMPORTANT: Ne pas saisir ou utiliser la poignée ou l'écran thermique durant l'installation. Ne pas retirer les entretoises en carton entre l'écran thermique et la porte.

REMARQUE: Si vos armoires sont en métal, installez un passefil en nylon autour de l'orifice du cordon d'alimentation pour empêcher que le cordon soit coupé.

REMARQUE: Si le four est installé sous une armoire dotée d'un rebord avant, nous vous recommandons d'utiliser des entretoises.

IMPORTANT : Si vous n'utilisez pas d'entretoises, des dommages peuvent être causés au boîtier au moment du resserrage des vis

REMARQUE: Lors de l'installation du four à microondes, faites passer le cordon d'alimentation à travers le trou situé dans le fond de l'armoire supérieure. Gardez-le bien serré durant les étapes 1 à 3. Ne coincez pas le cordon et ne vous en servez pas pour soulever le four.

paspour soulever le four. Inévoirs à l'armiers du four sur les quatre languettes inférieures de la plaque de montag 2 Relevez le devant du four pour le mettre contre le dessous de l'armoire.

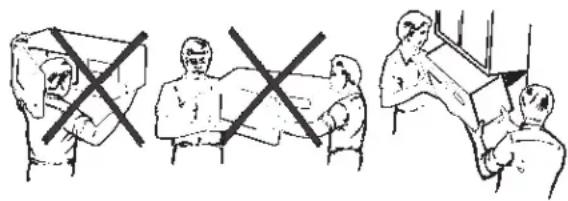

3 Insérez une vis à auto-alignement dans le trou situé au centre de l'armoire supérieure. Fixez temporairement le four en faisant faire au moins deux tours complets à la vis après que les filets aient été engagés. (Elle sera complètement resserrée plus tard.) Assurez-vous que le cordon d'alimentation est bien serré. Faites attention de ne pas le coincer, particulièrement au moment d'installer le four sous l'armoire.

C5. INSTALLATION DU FOUR À MICRO-ONDES (suite)

Avant de l'armoire Étagère inférieure de l'armoire Entretoise Équivalent à la hauteur du rebord de l'armoire Vis à auto-alignement Dessus du four à micro-ondes

4 Fixez le four à micro-ondes à 4 l'armoire supérieure.

5 Insérez deux vis à auto-alignement à travers les trous de l'armoire supérieure. Faites faire deux tours complets à chaque vis.

7 Serrez les deux vis de chaque côté dans le dessus du four à micro-ondes. (Tout en serrant les vis, soulevez l'avant du four à micro-ondes et poussez-le contre le mur et l'armoire supérieure.)

8 Installez les filtres. Consultez le Manuel de l'utilisateur emballé avec le four.

C6. AJUSTEMENT DE L'ADAPTATEUR D'ÉVACUATION

Ouvrez l'armoire supérieure et ajustez l'adaptateur d'évacuation pour le relier au conduit d'évacuation du domicile.

Plaque du ventilateur Registre Arrière du four à micro-ondes Pour un ajustement de l'avant à l'arrière ou de côté à côté, glissez l'adaptateur d'évacuation tel que requis

Conduit du domicile

1 Tirez sur le conduit du domicile pour le raccorder à l'adaptateur d'évacuation.
2 Scellez les joints du conduit d'évacuation à l'aide de ruban adhésif en toile convenant à des températures élevées.

AVANT D'UTILISER VOTRE FOUR À MICRO-ONDES

1. Assurez-vous que le fou à micro-ondes a été installé conformément aux instructions.

INSTRUCTIONS D'INSTALLATION

1. Réinstallez le fusible ou réenclenchez le disjoncteur du panneau de distribution principal.

1. Enlevez tout le matériel d'emballage du four à micro-ondes.

2. Installez le plateau tournant et la plateau en verre dans le four à micro-ondes.

1. Lisez le manuel d'utilisation et d'entretien.

MANUEL DE L'UTILISATEUR

1. CONSERVEZ LES INSTRUCTIONS D'INSTALLATION POUR VOTRE INSPECTEUR LOCAL.

INSTRUCTIONS D'INSTALLATION

1. Branchez le cordon d'alimentation séparée et dédiée sur une prise de courant réservée de 15 à 20 A.

Arez-vous qu'une à la terre propriée est en place t toute utilisation.

1. Remplissez la carte d'enregistrement du produit.

CARTE D'ENREGISTREMENT DU PRODUIT

REMAHIGUE: L'EST TRES IMPORTANT DE LURE ET DE RESPECTER LES INSTRUCTIONS D'INSTALLATION AWANT OUTLISÉR CE GABARIT POUR MUR ARRIÈRE. Ce garanti est à d'élimmer l'emplacement de l'avoncure du conduit Éparation Induciert. 1. Uwenz un mneau pour vir le que le gabant est postème réprésentant. 2. Reporter et compter au moins un montant sur la gauche cule, doche de la ligne médiane. REMAHIGUE: I'est important d'élisar au moins une aux le bals fermement montées donc un montant pour supporter le poids du mono-onde. Mançez deur outiles. emplacements, unkmoment espèces, pour les boutons à ailelles montants. 3. Portez des llocs aux emploacements marques. La outil y a un montant, pencez un trou de 2016 pe pour les vent a bals. Pour les taux qui ne s'alignent pas avec un montant, parcez un trou de 35 pe pour les boutons à ailelles. REMAHIGUE: NE RIOZZ PAS LA PLAQUE DE MONTAGE IMMÉDATIMENT. 4. Crivez le gabarit du mur arrière. 5. Roportez voix aux trol direct pour les établissements étopes ouvantes. Tours sur le English. 38 po (9,5 mm) JUSQU'AU REBORD. F. OUVERTURE POUR CONDUIT D'ÉVACUATION (À L'EXTÉRIEUR) HORIZONTAL PERCE US TROU DANS DES L'OUERT ARRIÈRE POUR L'ADAPTÉRIEUR D'ÉVACUATION ATTENTION — SI VOUS INSTALLEZ L'ADAPTÉRIEUR D'ÉVACUATION EN DEHORS DE LA ZONE RECOMMANDÉE, DE L'AIR CHARGE DE GRAISSE SERA ÉVACUE À L'INTÉRIEUR DE LA MAISON. LARGEUR MINIMALE DE 30 po (762 mm) REQUISE Louratier et marquer les lrous à aligner avec les lrous dans le paquie de montage. IMPORTANT: LOCALISEZ AU MOINS UN MONTANT SUR CHAVGUE CÔTE DE LA LIGNE MEDIANE. MARQUEZ L'EMPLACEMENT POUR DEUX AUTRES BOULONS À AILETTES, UNIFORMément ESPAÇÉS, DANS LA ZONE DE LA PLAQUE DE MONTAGE. Coupez le gabarit pour le mur arrière le long de la ligne pointillée. C GABARIT POUR MUR ARRIÈRE Localiseur et marquer les lrous à aligner avec les lrous dans le la plaque de montage. IMPORTANT: PLAICEZ AU MOINS UN MONTANT SUR L'AUTRE CÔTE DE LA LIGNE MEDIANE. MARQUEZ DEUX AUTRES BOULONS À AILETTES, UNIFORMEMENT ESPACÉS, DANS LA PLAQUE DE MONTAGE ZONE. Delhi: 355075 B D C A

13-3/8 po GABARIT POUR ARMOIRE SUPÉRIEURE E. OUVERTURE POUR CONDUIT D'ÉVACUATION (À L'EXTÉRIEUR) VERTICAL SEULEMENT PEREZ Z U N TROU DANS LE FOND DE L'ARMORE POUR L'INDAPRIEUR D'ÉVACUATION 6-1/4 po 12-1/2 po MUR Part No: A06623428 C. G. ZONE DENTRIDGE 9-27/32 po 13-3/8 po REMARQUE : IL EST TRES IMPORTANT DE LIRE ET DE RESPECTER LES INSTRUCTIONS D'INSTALLATION AVANT D'UTILISER CE GABARIT POUR L'ARMORE SUPÉRIEURE. De gabarit sort à l'entrement l'emportement du tru de d'agissement du conten d'amortisation, des trous de montage dans ferroire et de l'aventure pour le conduit d'évaluation vertulet. Contrône et de la surface estant sur font bas de sur sur le diur et deux dans roubes. Contrône et de la surface estant sur font bas. Contrône et de la surface estant sur font bas. Contrône et de la surface estant sur font bas. Contrône et de la surface estant sur font bas. Contrône et de la surface estant sur font bas. Contrône et de la surface estant sur font bas. Contrône et de la surface estant sur font bas. Contrône et de la surface estant sur font bas. Contrône et de la surface ex titer les formes Contrône et de la surface ex titer les formes Contrône et de la surface ex titer les formes Contrône et de la surface ex titer les formes Contrône et de la surface ex titer les formes Contrône et de la surface ex titer les formes Contrône et de la surface ex titer les formes Contrône et de la surface ex titer les formes ContrÔne et de la surface ex titer les formes ContrÔne et de la surface ex titer les formes ContrÔne et de la surface ex titer les formes ContrÔne et de la surface ex titer les formes ContrÔne et de la surface ex titer les formes ContrÔne et de la surface ex titer les formes ContrÔne et de la surface ex titer les formes ContrÔne, 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou 50 m² ou 50 m² ou 50 m² ou 50 m² ou 50 m² ou 50 m² ou 50 m² ou 50 m² ou 50 m² ou 50 m² ou 50 m² ou 50 m² ou 50 m² ou 50 m² ou 50 m² ou 50 m² ou 50 m² Poiservir sur font bas en un port bas de sur sur le diur et deux dans roubes. Contrône et de la surface estant sur font bas de sur sur le diur et deux dans roubes. Contrône et de la surface estant sur font bas de sur sur le diur et deux dans roubes. Contrône et de la surface estant sur font bas de sur sur le diur et deux dans roubes. Contrône et de la surface estant sur font bas de sur sur le diur et deux dans roubes. Contrône et de la surfaces estant sur font bas de sur sur le diur et deux dans roubes. Contrône et de la surfaces estant sur font bas de sur sur le diur et deux dans roubes. Contrône et de la surfaces estant sur font bas de sur sur le diur et deux dans roubes. Contrône et de la surfaces estant sur font bas de sur sur le diur et deux dans roubes. Contrôn, 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou 100 m² ou
