Type de produit	Four à micro-ondes encastrable
Marque	Frigidaire
Modèle	GMBD3068SS
Largeur du produit (A)	19,25 pouces (48,9 cm)
Hauteur du produit (B)	19,75 pouces (50,2 cm)
Profondeur du produit (C)	24,625 pouces (62,5 cm)
Poids	Environ 70 kg (155 lbs)
Alimentation électrique	120 V, 60 Hz, courant alternatif, 15 A
Prise requise	Prise mise à la terre à 3 broches
Puissance micro-ondes	1000 W (estimation)
Capacité	Environ 1,7 pi³ (estimation)
Fonctions principales	Réchauffage, cuisson, décongélation
Type d'installation	Encastré dans un meuble
Dimensions de découpe (L x H x P)	28" x 17,75-18" x 22" (71,1 x 45,1-45,7 x 55,9 cm)
Dégagement minimum devant	21 pouces (53,3 cm)
Base de support	Doit supporter au moins 70 kg
Mise à la terre	Obligatoire selon les codes locaux
Sécurité	Ne pas marcher sur la porte ; ne pas chauffer la pièce
Entretien et nettoyage	Chiffon humide, pas de produits abrasifs
Pièces détachées	Disponibles auprès de Frigidaire
Réparabilité	Faire appel à un technicien qualifié
Numéro de série	Sur la garniture intérieure, porte ouverte
Notice disponible	Français, anglais, espagnol et autres langues

FOIRE AUX QUESTIONS - GMBD3068SS FRIGIDAIRE

Comment installer correctement le four micro-ondes Frigidaire GMBD3068SS ?

L'installation nécessite de suivre les instructions d'installation fournies. Deux personnes sont recommandées pour déplacer l'appareil (poids ~70 kg). Utilisez les vis de montage fournies pour fixer l'appareil au meuble afin d'éviter tout basculement. Assurez-vous que la base supporte au moins 70 kg et qu'il y a un dégagement de 21 pouces devant la porte. Consultez la notice pour les dimensions de découpe exactes.

Quelle est l'alimentation électrique requise ?

Le four micro-ondes nécessite une prise mise à la terre à 3 broches avec une tension de 120 V, 60 Hz en courant alternatif. Il doit être connecté à un circuit de 15 ampères protégé par un fusible ou un disjoncteur.

Quelles sont les dimensions de découpe pour l'installation ?

Les dimensions de découpe varient selon le modèle. Pour le GMBD3068SS, la largeur de découpe (F) est de 28 à 28-3/8 pouces, la hauteur (H) de 17-3/4 à 18 pouces, et la profondeur (G) de 22 pouces. Reportez-vous aux figures dans la notice pour les configurations avec four mural ou sous comptoir.

Puis-je utiliser le four micro-ondes sans l'installer dans un meuble ?

Non, ce modèle est conçu pour une installation encastrée dans un meuble. L'utilisation sans installation fixe peut être dangereuse et ne respecte pas les instructions du fabricant.

Comment nettoyer l'intérieur du four micro-ondes ?

Utilisez un chiffon humide avec de l'eau tiède et un détergent doux. Évitez les produits abrasifs, les éponges métalliques et les nettoyants agressifs. Nettoyez régulièrement pour éviter les accumulations de graisse.

Que faire si le four micro-ondes ne chauffe plus ?

Vérifiez d'abord que l'appareil est correctement branché et que le fusible ou disjoncteur n'a pas sauté. Assurez-vous que la porte est bien fermée. Si le problème persiste, consultez la section 'Avant d'appeler le service' de la notice ou contactez un technicien qualifié.

Est-il sécuritaire de faire fonctionner le four micro-ondes vide ?

Non, il est déconseillé de faire fonctionner le four à vide. Cela peut endommager le magnétron et présenter un risque d'incendie. Placez toujours un récipient contenant de l'eau ou des aliments.

Puis-je utiliser des récipients métalliques dans ce four micro-ondes ?

Généralement, les récipients métalliques ne doivent pas être utilisés dans un four micro-ondes car ils peuvent provoquer des étincelles. Utilisez des récipients en verre, céramique ou plastique adaptés. Consultez la notice pour des exceptions éventuelles.

Où se trouve le numéro de série du four micro-ondes ?

Le numéro de série se trouve sur la plaque d'identification située le long de la garniture intérieure du four, visible lorsque la porte est ouverte. Il est nécessaire pour commander des pièces ou obtenir du support technique.

Comment obtenir des pièces détachées pour ce modèle ?

Les pièces détachées sont disponibles auprès de Frigidaire ou de ses centres de service agréés. Ayez le modèle et le numéro de série à portée de main. Consultez le site Web du fabricant ou le Guide d'utilisation pour les coordonnées.

MODE D'EMPLOI GMBD3068SS FRIGIDAIRE

POUR VOTRE SÉCURITÉ : Ne pas rangez ou utilisez de l'essence ou d'autres vaporisateur et liquides inflammables à proximité de cet appareil ou d'autre appareil.

Votre nouveau four micro-ondes a été conçu pour s'adapter à une variété limitée de tailles de découpe pour faciliter l'installation. La première étape de votre installation devrait être de mesurer vos dimensions de découpe actuelles et de les comparer avec votre modèle dans le tableau ci-dessous.

Vous pouvez trouver peu ou pas de travaux d'armoires nécessaires.

ÉtatsUnis

Et le Canada

Notes importantes pour l'installateur

1. Lisez toutes les instructions d'installation avant d'installer le four micro-ondes.
2. Retirez tout le matériau d'emballage des compartiments du four avant de brancher l'alimentation électrique au four micro-ondes.
3. Observez tous les codes et ordonnances applicables.
4. Assurez-vous de laisser ces instructions avec le consommateur.
5. La porte du four peut être retirée pour faciliter l'installation.

Notes importantes pour le consommateur

Conservez ces instructions avec votre Guide du propriétaire pour l'utilisation de l'inspecteur électrique local et pour une référence future.

CONSIGNES DE SÉCURITÉ IMPORTANTES

• Assurez-vous que votre four micro-ondes est installé et arrondi correctement par un installateur qualifié ou un technicien de maintenance.
• Ce four micro-ondes doit être électriquement mis à la terre conformément aux codes locaux ou, en leur absence, avec le Code national ANSI / NFPA n° 70 - dernière édition aux États-Unis ou avec la norme CSA C22.1, Code électrique canadien, Partie 1, au Canada.

! AVERTISSEMENT

Le fait de marcher, de se pencher ou

de vous asseoir sur la porte de ce four micro-ondes peut entraîner des blessures graves et peut également endommager le four micro-ondes.

- N'utilisez jamais votre four micro-ondes pour réchauffer ou chauffer la pièce. L'utilisation prolongée du four micro-ondes sans ventilation adéquate peut être dangereuse.

ATTENTION

L'alimentation électrique du four

micro-ondes doit être coupée lorsque les connexions sont effectuées. Le non-respect de cette consigne entraînerait des blessures graves ou la mort.

Imprimé aux Etats-Unis

1. Charpenterie

Reportez-vous aux figures 2, 3 ou 4 pour les dimensions applicables à votre appareil et l'espace nécessaire pour recevoir le four. La surface de support du four peut être un contreplaqué solide ou un matériau similaire, mais la surface doit être au niveau d'un côté a l'autre et de l'avant vers l'arrière.

2. Exigences électrique

Cet appareil doit être fourni avec la tension et la fréquence appropriées, et il doit être connecté à un circuit de branchement individuel, correctement mis à la terre, protégé par un coupe-circuit ou un fusible.

Exigences électriques :

• Une prise à terre à trois broches
  • 120 V, 60 Hz, AC uniquement
• Alimentation électrique de 15 ampères avec un fusible ou un disjoncteur
• Le duplex de sortie 15 ampères doit être utilisé

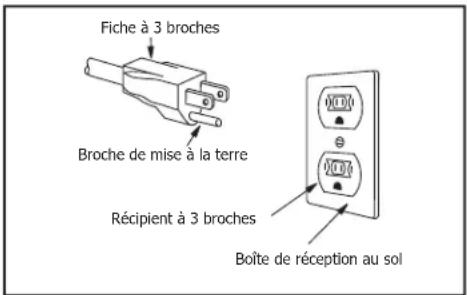

Fiche à 3 broches Broche de mise à la terre Récipient à 3 broches Boîte de réception au sol

Figure 1: prise à terre à 3 broches à 15 ampères

PN A06823525 (2021.07)

English – pages 1-5

3. Installation du meuble

1. Déballez le four micro-ondes.
2. Trouvez les deux vis de montage inclus dans le l'emballage.
3. Insérez le four dans l'ouverture du meuble.
4. Poussez le four dans et contre le meuble.

REMARQUES :

1. La base doit être capable de supporter 155 livres (70 kg).
2. Laissez au moins 21" (53,3 cm) de dégagement devant le four pour la profondeur de la porte lorsqu'il sera ouvert.
3. La dimension G (profondeur de découpage) est essentielle à l'installation correcte du four intégré. Si le meuble décoratif du four ne couvre pas l'armoire ou si un bruit est entendu sur les modèles de convection, vérifiez la dimension G pour s'assurer que c'est la profondeur requise.

Ne pas soulevez ni manipulez la poignée de la porte du four ni le panneau de commande.

ATTENTION

Risque important pour le poids

• Utilisez deux personnes ou plus pour déplacer et installer le four micro-ondes.
• Le non-respect de cette instruction peut entraîner des blessures ou des dommages à l'unité.

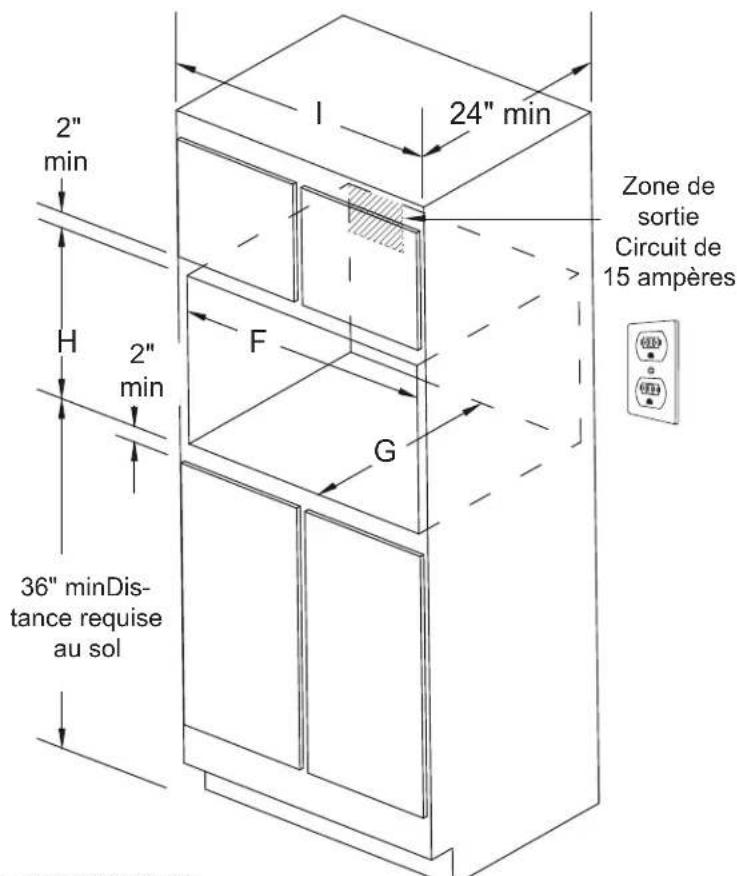

2" min H 2" min 36" minDistance requise au sol I 24" min Zone de sortie Circuit de 15 ampères F G

Figure 2: Micro-ondes uniquement

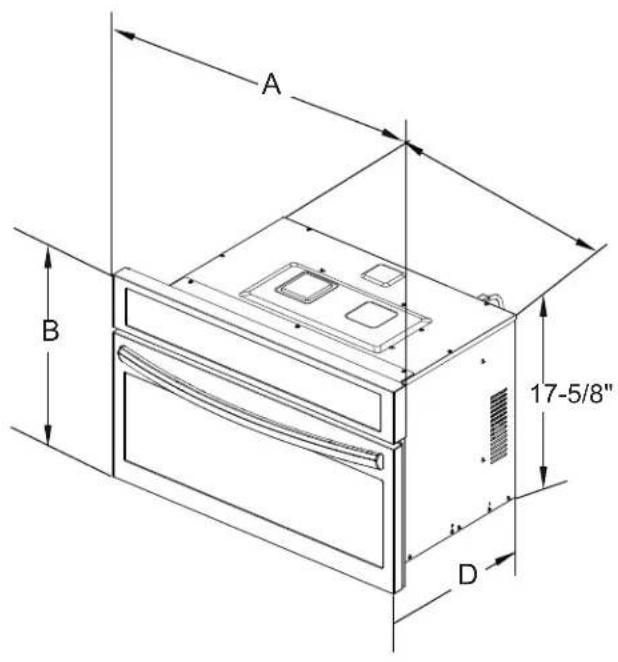

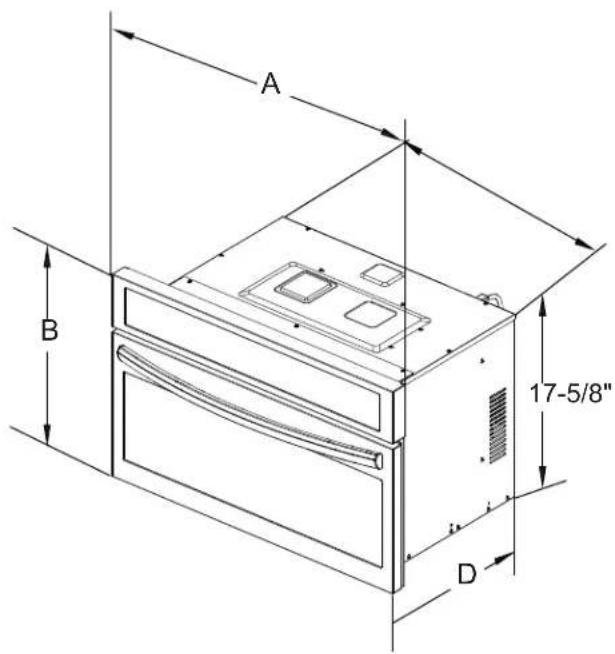

DIMENSION DU PRODUIT
MODÈLE A B C D
Four micro-ondes			19-1/4 19-3/4	24-5/830
DIMENSIONS DE LA COUPE ET LA LARGEUR DUMEUBLE
MODÈLE F G	Min. Max. Min Min. Max. Min.			H	I
Four micro-ondes 28 28-3/8	22 17-3/4 18 30	1/8

Toutes les dimensions sont en pouces (cm).

INSTRUCTIONS D'INSTALLATION DE MICRO-ONDES INTÉGRÉE

Remarques :

1. La base doit être capable de supporter 155 livres (70 kg).
2. Laissez au moins 21" (53,3 cm) de dégagement devant le four pour la profondeur de la porte lorsqu'il sera ouvert.
3. La dimension G (profondeur de découpage) est essentielle à l'installation correcte du four intégré. Si le meuble décoratif du four ne couvre pas l'armoire ou si un bruit est entendu sur les modèles de convection, vérifiez la dimension G pour s'assurer que c'est la profondeur requise.

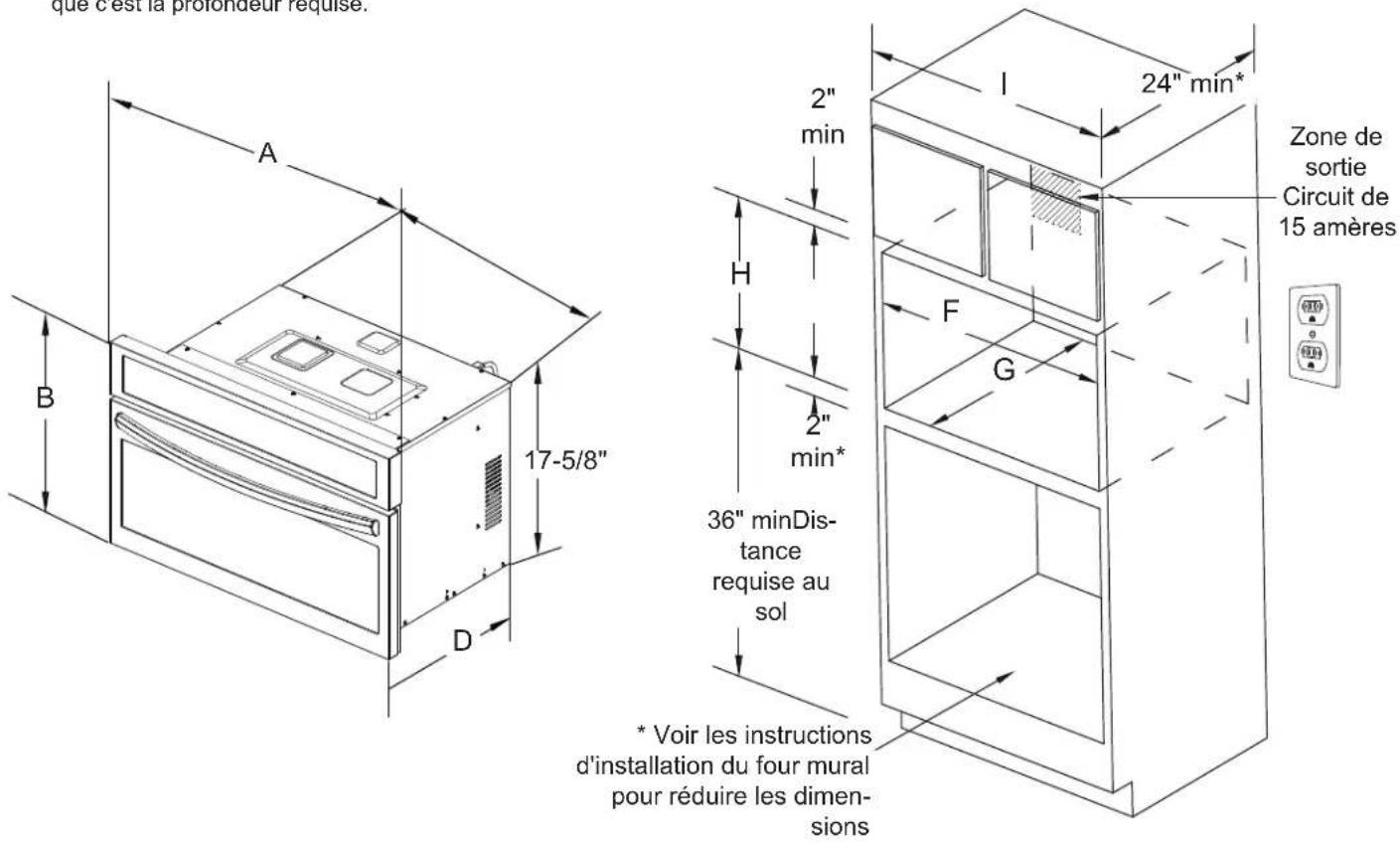

que c'est la profondeur requise. A B 17-5/8" D 2" min H 2" min* 36" minDistance requise au sol I 24" min* Zone de sortie Circuit de 15 amères F G * Voir les instructions d'installation du four mural pour réduire les dimen- sions

Figure 3: Micro-ondes avec four mural

DIMENSION DU PRODUIT
MODÈLE A B C D
Four micro-ondes			19-1/4 19-3/4	24-5/830
DIMENSIONS DE LA COUPE ET LA LARGEUR DUMEUBLE
MODÈLE F G	Min. Max.	Min Min.	Max. Min.	H	I
Four micro-ondes 28 28-3/8 22 17-3/4 18 30-1/8

Toutes les dimensions sont en pouces (cm).

INSTRUCTIONS D'INSTALLATION DE MICRO-ONDES INTÉGRÉE

Remarques :

1. La base doit être capable de supporter 155 livres (70 kg).
2. Laissez au moins 21" (53,3 cm) de dégagement devant le four pour la profondeur de la porte lorsqu'il sera ouvert.
3. La dimension G (profondeur de découpage) est essentielle à l'installation correcte du four intégré. Si le meuble décoratif du four ne couvre pas l'armoire ou si un bruit est entendu sur les modèles de convection, vérifiez la dimension G pour s'assurer que c'est la profondeur requise.

Zone de sortie Circuit de 15 amères 3" min H G F 24" min 36" sous le comptoir

Figure 4: Micro-ondes sous le comptoir

DIMENSION DU PRODUIT
MODÈLE A B C D
Four micro-ondes			19-1/4 19-3/4	24-5/830
DIMENSIONS DE LA COUPE ET LA LARGEUR DUMEUBLE
MODÈLE F G	Min. Max. Min Min. Max.			H
Four micro-ondes 28 28-3/8 22 17-3/4 18

Toutes les dimensions sont en pouces (cm).

INSTRUCTIONS D'INSTALLATION DE MICRO-ONDES INTÉGRÉE

4. Installer les vis de montage

ATTENTION

Le four micro-ondes peut basculer

lorsque la porte est ouverte. Les vis de montage fournies avec le four micro-ondes doivent être installées pour empêcher le basculement du four micro-ondes et les blessures des personnes.

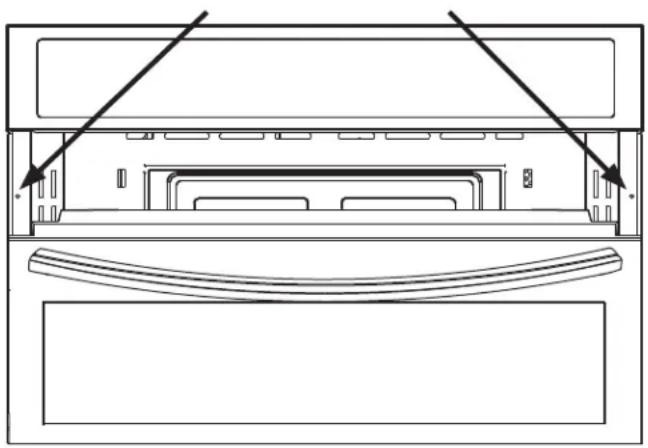

1. Les trous de montage dans les garnitures latérales peuvent être utilisés comme gabarit pour localiser la vis de montage de l'appareil Trous (voir figure 5).
2. Utilisez les deux vis fournies pour fixer l'appareil sur le meuble.

6. Modèle et emplacement du numéro de série

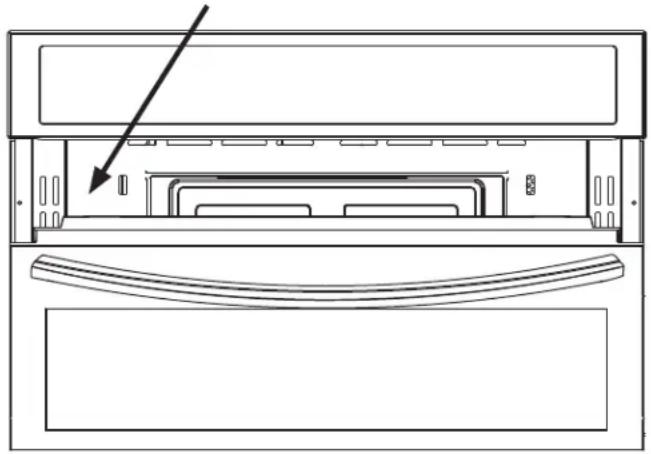

La plaque du numéro de série est située le long de la garniture intérieure du four et visible lorsque la porte est ouverte.

Lorsque vous commandez des pièces ou faites des recherches sur votre four micro-ondes, assurez-vous toujours d'inclure le modèle et les numéros de série incluant un nombre ou une lettre de la plaque du numéro de série.

Plaque de numéro de sérieTrous de montage

Figure 6 : Emplacement de la plaque du numéro de sérieFigure 5 :

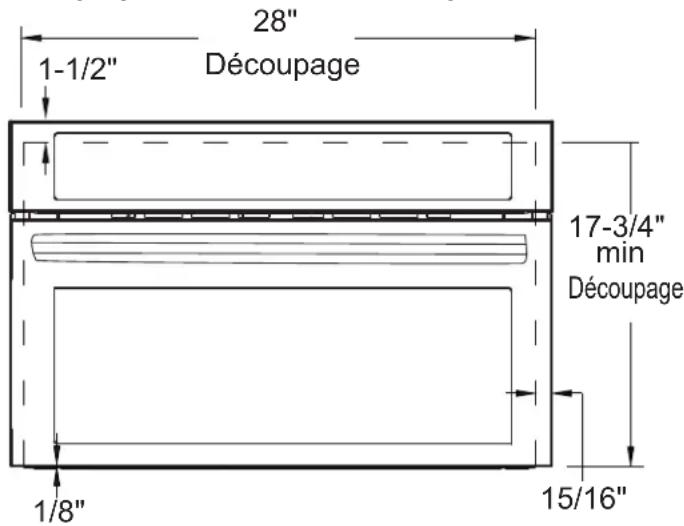

1. Superposition minimale découpée


28" 1-1/2" Découpage 17-3/4" min Découpage 1/8" 15/16"

Figure 7 : superposition minimale découpage

Avant d'appeler le service

Lisez « Avant d'appeler pour le service » et « Instructionsd'utilisation » dans votre Guide d'utilisation et d'entretien : cela vous permet d'économiser du temps et del'argent. La liste comprend des occurrences communes qui ne sont pas le résultat d'une fabrication technique ou matérielle défectueuse dans cet appareil.

Consultez votre Guide d'utilisation et d'entretien pour le numéro de téléphone du service
