Type de produit	Tondeuse à gazon sans fil
Marque	RYOBI
Modèle	One+ P11100
Alimentation	2 piles lithium-ion ONE+ 18 V (non incluses)
Hauteur de coupe	38,1 mm à 101,6 mm (1,5 à 4 pouces), réglable
Grandeur des roues	Avant : 203,2 mm (8 po), Arrière : 254 mm (10 po)
Fonctions principales	Autopropulsion, paillage, décharge latérale, ensachage arrière, régulateur de vitesse
Capteur d'inclinaison	Empêche le démarrage si inclinée à plus de 45°
Rangement vertical	Poignées pliantes pour rangement debout
Nombre de ports de pile	2 ports (un en fonctionnement, un de rangement)
Commande de démarrage	Bouton de démarrage + anse de sécurité (deux mains)
Clé de démarrage	Oui, amovible pour sécurité
Surface de tonte recommandée	Pentes jusqu'à 15°, sens transversal
Entretien et nettoyage	Nettoyer à sec avec un chiffon ; ne pas utiliser d'eau ni de solvants
Remplacement de lame	Lame interchangeable, couple de serrage : 310-360 po-lb
Sécurité	Protection oculaire obligatoire, garder enfants à 30,5 m, retirer clé et piles avant entretien
Garantie	5 ans usage personnel, 90 jours usage commercial
Pièces détachées	Disponibles sur www.ryobitools.com ou au 1-800-525-2579
Réparabilité	Réparation par centre agréé uniquement

FOIRE AUX QUESTIONS - One+ P11100 RYOBI

Combien de batteries sont nécessaires pour faire fonctionner la tondeuse RYOBI One+ P11100 ?

La tondeuse nécessite deux piles ONE+ de 18 V pour fonctionner. Une pile s'insère dans le port de fonctionnement, l'autre peut être rangée dans le compartiment prévu à cet effet.

Comment démarrer la tondeuse en toute sécurité ?

Assurez-vous que la clé de démarrage est insérée et que les piles sont en place. Pour démarrer, poussez l'anse vers la poignée puis appuyez sur le bouton de démarrage. Relâchez l'anse pour arrêter.

Que faire si la tondeuse ne démarre pas ?

Vérifiez que la clé de démarrage est insérée, que les piles sont chargées et correctement installées, et que la poignée est complètement dépliée. Le capteur d'inclinaison peut aussi empêcher le démarrage si la tondeuse est inclinée à plus de 45°.

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage de la hauteur situé sur le côté de la tondeuse. Poussez-le vers l'avant pour diminuer la hauteur et vers l'arrière pour l'augmenter. La plage de réglage va de 38,1 mm à 101,6 mm.

Puis-je utiliser la tondeuse sur des pentes ?

Oui, mais avec précaution. Ne tondez que les pentes de moins de 15° et toujours dans le sens transversal, jamais en montant ou en descendant. Soyez particulièrement vigilant pour éviter les glissades.

Comment remplacer la lame de la tondeuse ?

Retirez la clé et les piles, basculez la tondeuse sur le côté, puis bloquez la lame avec un morceau de bois. Dévissez l'écrou de lame dans le sens antihoraire, remplacez la lame en respectant l'ordre des pièces, et serrez l'écrou à un couple de 310-360 po-lb.

Que faire si la tondeuse vibre anormalement ?

Une vibration excessive peut indiquer une lame déséquilibrée, usée ou endommagée, ou un arbre plié. Arrêtez immédiatement, retirez la clé et les piles, inspectez la lame et remplacez-la si nécessaire. Si le problème persiste, contactez un centre de service agréé.

Comment nettoyer la tondeuse sans l'endommager ?

N'utilisez jamais d'eau ni de solvants. Essuyez la tondeuse avec un chiffon sec pour enlever l'herbe et les débris. Nettoyez régulièrement le dessous du châssis après chaque utilisation.

Quelle est la procédure de rangement de la tondeuse ?

Retirez les piles et la clé de démarrage, nettoyez la tondeuse, pliez les poignées, et rangez-la dans un endroit sec et verrouillé, hors de portée des enfants. La tondeuse peut être stockée à la verticale grâce à son support arrière.

Où puis-je obtenir des pièces de rechange ou une réparation ?

Les pièces de rechange sont disponibles en ligne sur www.ryobitools.com ou par téléphone au 1-800-525-2579. Pour les réparations, adressez-vous à un centre de service agréé.

MODE D'EMPLOI One+ P11100 RYOBI

Cet appareil nécessite 2 piles ONE+MC de 18 V pour fonctionner.

■ Instructions importantes concernant la sécurité....2-4 ■ Symboles....5-6 ■ Caractéristiques....7 ■ Assemblage 8-9 ■ Utilisation 9-11 ■ Entretien....12-13 ■ Dépannage....14 ■ Commande de pièces et réparation......Page arrière

AVERTISSEMENT : Pour

réduire les risques de blessures, l'utilisateur doit lire et veiller à bien comprendre le manuel d'utilisation avant d'employer ce produit.

CONSERVER CE MANUEL POUR FUTURE RÉFÉRENCE

Consulter l'encart à volets afin d'examiner toutes les figures mentionnées dans le manuel d'utilisation.

G - Bouton de démarrage H - Collecteur d'herbe I - Insert broyeur J - Clé de démarrage K - Chute de décharge latérale L - Levier d'auto-propulsion M - Régulateur de vitesse

A - Bouton de réglage de la poignée B - Poignée C - Pour déverrouiller D - Pour verrouiller

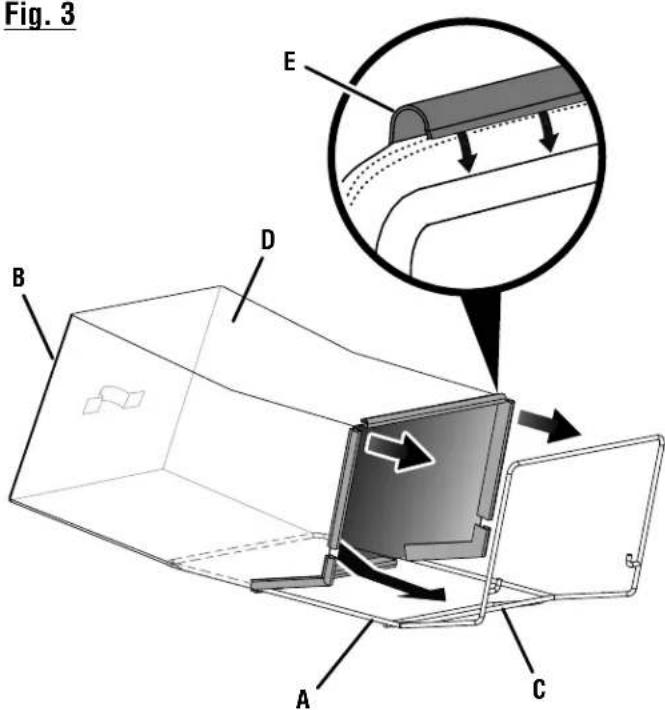

Fig. 3

A - Support B - Sac C - Poignée D - Plancher en vinyle E - Attache

Fig. 4

B - Chute de décharge latérale

C - Languette

D - Encoche

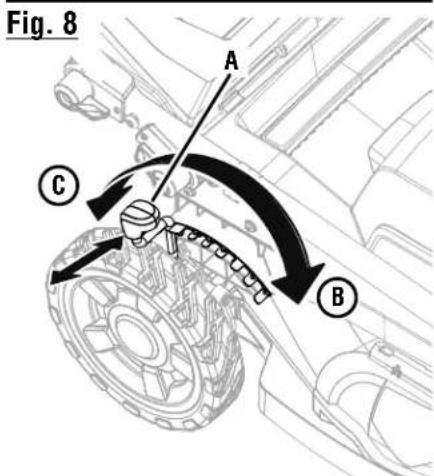

A - Levier de réglage de la hauteur

B - Réglage de lame le plus bas

C - Réglage de lame le plus haut

A - Clé de démarrage

B - Fente de la clé de démarrage

Fig. 12

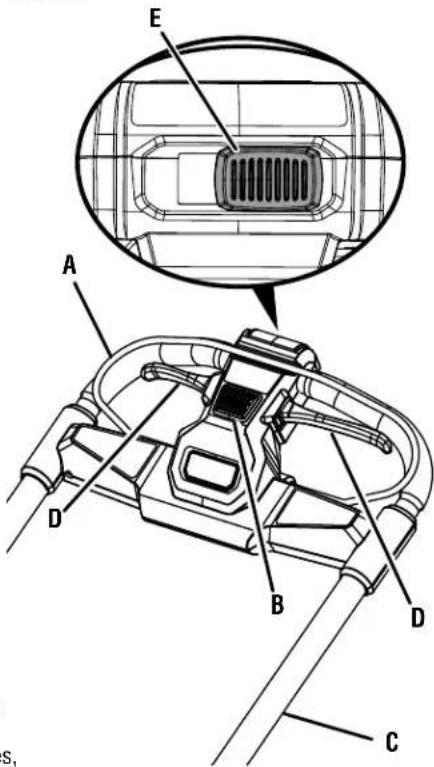

A - Anse

B - Bouton de démarrage

C - Poignée

D - Levier d'auto-propulsion

E - Régulateur de vitesse

Fig. 13

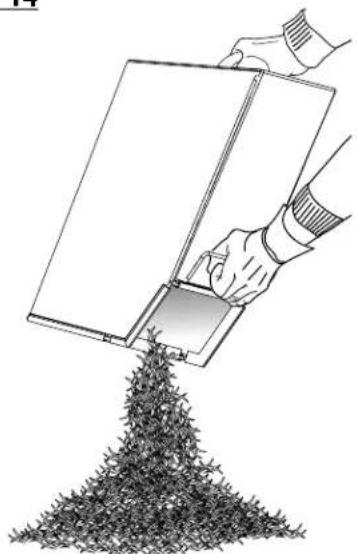

Fig. 14

A - Lame, B - Clé, C - Pièce de bois

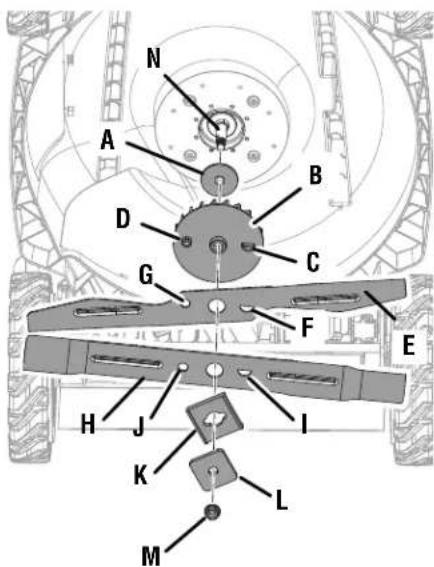

Fig. 16

M - Écrou de lame

LISEZ ET VEILLEZ À COMPRENDRE TOUTES LES INSTRUCTIONS. Le non-respect des instructions énumérées ci-dessous et sur la machine pourrait résulter en un choc électrique, un incendie, et/ou des blessures sérieuses.

LIRE TOUTES LES INSTRUCTIONS

Cet outil coupant est capable d'amputer des mains et des pieds et de projeter des objets. Le non-respect de toutes les instructions de sécurité pourrait résulter en des blessures graves ou la mort. - Éviter les environnements dangereux – N'utilisez pas la tondeuse dans un environnement mouillé ou humide et ne l'utilisez pas durant la pluie. Garder les enfants à l'écart – Garder les badauds, enfants et animaux domestiques à une distance minimum de 30,5 m (100 pi). Arrêter la machine si quelqu'un entre dans la zone. ■ Des accidents tragiques peuvent survenir si l'opérateur n'est pas conscient de la présence des enfants. Les enfants sont souvent attirés par la machine et l'activité de tonte. Ne prenez jamais pour acquis que les enfants resteront à l'endroit où vous les avez vus la dernière fois.

- Assurez-vous que les enfants soient éloignés de la zone de coupe et qu'ils soient supervisés par un adulte autre que l'opérateur.

- Soyez vigilant et éteignez la tondeuse si un enfant s'approche.

- Ne permettez jamais à des enfants d'utiliser la machine.

- Redoublez la prudence quand vous vous approchez des coins, des arbustes, des arbres ou d'autres objets qui peuvent masquer la présence d'un enfant.

- Porter une tenue appropriée – Porter des pantalons longs, manches longues, des gants épais et des souliers de protection qui protègeront vos pieds et amélioreront votre équilibre sur des surfaces glissantes. Ne pas porter de vêtements amples, bijoux, shorts, sandales et ne pas travailler pieds nus. Ne porter aucun bijou. Ils peuvent être pris dans les parties en mouvement.

- Ne pas travailler hors de portée – Toujours se tenir bien campé et en équilibre. Le travail hors de portée risque de faire perdre l'équilibre.

■ Ne laissez pas la tondeuse sans surveillance quand elle est allumée ou une fois la clé de démarrage fixée.

■ Éloignez les mains et les pieds de la zone de coupe. Tenez-vous éloigné de l'ouverture de décharge en tout temps.

■ Utilisez la tondeuse seulement à la lumière du jour ou avec une bonne lumière artificielle.

■ Porter des lunettes de sécurité – Toujours porter une protection oculaire munie d'écrans latéraux certifiée conforme à la norme ANSI Z87.1. Utilisez un masque facial si l'utilisation produit de la poussière.

- Utilisez l'outil approprié – N'utilisez pas la tondeuse pour aucune tâche sauf celle pour laquelle elle est conçue.

- Ne forcez pas la tondeuse – Elle exécutera le travail mieux et de façon plus sécuritaire à la vitesse pour laquelle elle fut conçue.

■ Ne pas charger le bloc-pile sous la pluie ou dans un endroit mouillé.

Restez vigilant – Regardez ce que vous faites et utilisez votre meilleur jugement lorsque vous utilisez la tondeuse. N'utilisez pas la tondeuse si vous êtes fatigué, contrarié ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention pendant l'utilisation de la tondeuse peut entraîner une blessure grave.

- Entretenir la tondeuse avec soin – Gardez l'outil en bon état. Assurez-vous que les lames sont affûtées et que les dispositifs de protection sont en place et en état de fonctionnement. Remplacez les lames endommagées ou usées de façon inégale avant d'utiliser la tondeuse pour obtenir un rendement optimal.

■ Vérifiez fréquemment que tous les écrous, boulons et vis sont serrés pour vous assurer que l'équipement est sécuritaire. Les lames de tondeuse sont tranchantes. Enveloppez la lame ou portez des gants et prenez beaucoup de précautions lors de l'entretien.

■ Ne jetez pas la pile au feu. La cellule peut exploser. Vérifiez les codes locaux pour toute instruction spéciale relative à l'élimination des piles.

Arrêtez le moteur, attendez que la lame s'arrête complètement et retirez la clé de démarrage et le bloc-piles avant de réparer le produit, de nettoyer la tondeuse, d'enlever le collecteur d'herbe ou de retirer le capuchon du broyeur.

- N'utilisez jamais un tuyau d'arrosage, de l'eau ou un autre liquide pour nettoyer ou rincer la tondeuse. Les liquides corrosifs, l'eau, les engrais et les produits chimiques utilisés pour traiter les pelouses peuvent s'infiltrer dans la tondeuse et/ou le compartiment de la pile et endommager les composants électroniques et/ou le bloc-pile, ce qui peut entraîner un court-circuit, augmenter le risque d'incendie ou de blessures corporelles graves. Enlevez toute accumulation d'herbes ou de feuilles sur ou autour du corps de la tondeuse et/ou sous la plateforme de la tondeuse. Essuyez la tondeuse de temps en temps avec un chiffon sec.

Remplacez la lame si elle est pliée ou fissurée. Une lame déséquilibrée provoque des vibrations qui peuvent endommager le moteur de l'appareil et provoquer des blessures. Affûtez également les extrémités de la lame émoussée afin de maintenir l'équilibre. Nettoyez complètement la lame et vérifiez son équilibre en la déposant à l'horizontale et en plaçant l'orifice du centre sur un petit clou. Le clou doit être placé à l'horizontale. Si l'une des extrémités de la lame tourne vers le bas, enlevez un peu de métal de la partie épaisse inférieure de la lame jusqu'à ce qu'elle soit équilibrée. Une lame est équilibrée lorsqu'aucune extrémité n'est inclinée.

■ Toujours utiliser des dispositifs de protection. N'utilisez pas la tondeuse sans le collecteur d'herbe ou le capuchon du

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

broyeur et porte arrière de décharge en place et fonctionnant correctement.

• Ne pas ouvrir ou altérer le bloc-piles. L'électrolyte est un produit corrosif pouvant causer des lésions cutanées ou oculaires. Il peut être toxique en cas d'ingestion. Suivez les instructions du fabricant relatives à l'installation et l'utilisation des accessoires. Utilisez seulement des accessoires approuvés par le fabricant. Manipuler les batteries avec soin pour éviter des courts-circuits avec des objets conducteurs comme des anneaux, des bracelets et des clés. La batterie ou l'objet conducteur peuvent surchauffer et causer des brûlures. Nettoyez la zone de travail avant chaque utilisation. Enlevez tous les objets tels que les roches, noix d'arbres, les branches, métal, les fils, les os, les jouets et d'autres objets qui peuvent être projetés par la lame. Restez en arrière de la poignée quand le moteur est en marche. Empêcher les démarrages accidentels. S'assurer que la gâchette est en position d'arrêt avant d'insérer le bloc-piles, de le ramasser ou de le transporter. Le fait de transporter un appareil en gardant le doigt sur la gâchette ou de mettre sous tension un appareil lorsque la gâchette est en position de marche favorise les accidents. Lorsque le bloc de batteries n'est pas en usage, le garder à l'écart d'articles tels qu'attaches trombones, pièces de monnaie, clous, vis et autres petits objets métalliques risquant d'établir le contact entre les deux bornes. Le court-circuitage des bornes peut causer des brûlures ou un incendie. En cas d'usage abusif, du liquide peut s'échapper des batteries. Éviter tout contact avec ce liquide. En cas de contact accidentel, rincer immédiatement les parties atteintes avec de l'eau. Si le liquide pénètre dans vos yeux, il faut aussi consulter un médecin. Le liquide s'échappant des batteries peut causer des irritations ou des brûlures. Ne pas utiliser un bloc-piles ou un appareil endommagé ou modifié. Le bris ou la modification du bloc-piles peut causer un comportement imprévisible et causer un incendie, une explosion ou des blessures. Ne pas exposer le bloc-piles ou l'outil à un feu ou à des températures excessives. Une exposition à un incendie ou à une température supérieure à 130 °C (265 °F) peut provoquer une explosion. Suivre toutes les instructions afférentes à la recharge et ne pas recharger le bloc-piles ou l'appareil hors des températures spécifiées dans les instructions. Une recharge incorrecte ou hors des températures spécifiées peut endommager la pile et augmenter les risques de feu. Ne modifiez pas ou n'essayez jamais de réparer l'appareil ou le bloc de batterie (selon le cas), sauf comme indiqué dans les instructions d'utilisation et d'entretien.
• Évitez les trous, les ornières, les roches, bornes de propriété ou d'autres objets cachés. Un terrain accidenté pourrait provoquer un glissement et vous faire tomber par accident. Ne tondez pas près des dépressions, fossés ou des berges.

■ Tondez les pentes dans le sens transversal, jamais en montant ou en descendant. Soyez particulièrement prudent lors des changements de direction sur les terrains en pente. Planifiez le parcours de la tondeuse pour éviter d'éjecter les matériaux sur les routes, les trottoirs, les passants, etc. Évitez également d'éjecter les matériaux sur un mur ou une obstruction, ce qui pourrait causer un matériau à être projeté par ricochet en direction de l'opérateur. ■ Ne tondez pas l'herbe mouillée ou sur des pentes excessivement raides. Une mauvaise position peut vous faire glisser et tomber par accident. Marchez, ne courez jamais. ■ Redoublez de prudence si vous vous approchez des coins, des arbustes, des arbres ou d'autres objets qui vous cachent la vue. - Ne tirez jamais la tondeuse vers l'arrière à moins que cela soit absolument nécessaire. Si vous devez tirer la tondeuse pour éviter un mur ou une obstruction, commencez par regarder en bas et en arrière pour ne pas trébucher ou tirer la tondeuse vers vos pieds. N'éjectez jamais de matériel en direction de quelqu'un. Évitez d'éjecter le matériel sur un mur ou une obstruction. Le matériel pourrait être projeté par ricochet en direction de l'opérateur. Arrêtez la lame quand vous traversez des surfaces recouvertes de gravier. ■ Des objets frappés par la lame de la tondeuse peuvent causer de sérieuses blessures. La pelouse devrait toujours être examinée attentivement et nettoyée de tout objet avant la tonte. ■ Si la tondeuse frappe un objet étranger, suivez ces étapes : - Arrêter la tondeuse en relâchant le levier de commande de la lame, attendre que la lame s'arrête complètement, puis retirer la clé de démarrage. - Inspectez attentivement la tondeuse pour déceler les dommages. - Remplacer la lame si elle est endommagée de quelque façon que ce soit. Réparez tout dommage avant de démarrer et de continuer à utiliser la tondeuse. Arrêtez le moteur, attendez que la lame s'arrête complètement et retirez la clé de démarrage avant de déboucher la goulotte. La lame continue de tourner pendant quelques secondes après que le moteur soit arrêté. Ne mettez jamais aucune partie du corps à proximité de la lame avant d'être certain que la lame a cessé de tourner. Si la tondeuse commence à vibrer de façon anormale, arrêtez le moteur, retirez la clé de démarrage et vérifiez immédiatement la cause. Remplacez la lame si elle est usée de façon inégale ou endommagée de quelque façon que ce soit. La vibration est généralement un signe d'un problème. Le produit doit être réparé par un personnel qualifié seulement. Des réparations ou l'entretien effectués par un personnel non qualifié pourraient résulter en des blessures pour l'utilisateur ou endommager le produit. L'assemblage du collecteur d'herbe peut se détériorer et s'user et doit être vérifié chaque fois avant d'utiliser la tondeuse à gazon. S'il doit être remplacé, s'assurer que le

INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

Le nouveau collecteur d'herbe répond aux exigences et aux spécifications du fabricant d'origine.

Lors de la réparation du produit, utilisez des pièces de rechange autorisées. Utilisez uniquement des lames de rechange identiques. L'utilisation de pièces non autorisées peut créer un risque de blessure grave pour l'utilisateur ou endommager le produit. ■ Conservez ou remplacez les étiquettes d'instructions de sécurité si nécessaire. Débranchez la pile et retirez la clé de démarrage – Débranchez le bloc-piles et retirez la clé de démarrage de l'appareil avant de le ranger, de le réparer ou de changer des accessoires tels que les lames. Ces mesures de sécurité réduisent les risques de démarrage accidentel de l'outil. Arrêtez le produit et retirez le bloc de piles et la clé de démarrage lorsqu'il n'est pas utilisé. Transportez ou poussez l'appareil lorsque le moteur est arrêté et après avoir retiré la clé de démarrage de la tondeuse. ■ Les outils fonctionnant sur piles n'ayant pas besoin d'être branchés sur une prise secteur, ils sont toujours en état de fonctionnement. Tenez compte des dangers possibles lorsque l'outil n'est pas en usage et lors du remplacement des piles. Le respect de cette règle réduira les risques d'incendie, de choc électrique et de blessures graves. ■ N'utilisez pas un appareil alimenté par pile sous la pluie. ■ Retirez ou débranchez la pile avant l'entretien ou le nettoyage de l'outil de jardin ou avant d'en retirer des matériaux. - Utilisez ce produit uniquement avec les piles et les chargeurs indiqués dans le supplément de raccordement pour chargeur/outils/piles/appareil n° 987000-432.

■ Rangez les appareils qui ne sont pas utilisés à l'intérieur – lorsque la tondeuse n'est pas utilisée, rangez-la à l'intérieur dans un endroit sec et verrouillé hors de la portée des enfants. La clé de démarrage et les blocs-piles doivent être retirés et rangés dans un autre endroit et hors de la portée des enfants. ■ Suivez les instructions de lubrification et de changement d'accessoires. ■ Faire fonctionner cet appareil ne doit être permis qu'aux adultes responsables et familiers avec les instructions. ■ Ne faites jamais fonctionner l'appareil dans un endroit clos. ■ Ne modifiez jamais les dispositifs de sécurité. Vérifiez périodiquement l'état de fonctionnement. ■ Ne rangez pas les blocs-piles ou la tondeuse dans des endroits où la température est inférieure à 10 °C (50 °F) ou supérieure à 38 °C (100 °F). Ne remisez pas à l'extérieur ou dans un véhicule. ■ N'utilisez pas la tondeuse dans des endroits où la température est inférieure à 4 °C (40 °F) ou supérieure à 40 °C (104 °F). Utilisez exclusivement les blocs de batteries spécifiquement conçus pour les appareils. L'usage de tout autre bloc peut créer un risque de blessures et d'incendie. ■ Conservez ces instructions. Consultez-les fréquemment et utilisez-les pour instruire les autres utilisateurs éventuels. Si cet outil est prêté, il doit être accompagné de ces instructions.

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d'expliquer le degré de risques associé à l'utilisation de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
	DANGER :	Indique une situation dangereuse qui, si elle n'est pas évitée, aura pour conséquences des blessures graves ou mortelles.
	AVERTISSEMENT :	Indique une situation dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures graves ou mortelles.
	ATTENTION :	Indique une situation dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures légères ou de gravité modérée.
	AVIS :	(Sans symbole d'alerte de sécurité) Indique les informations jugées importantes sans toutefois représenter un risque de blessure (ex. : messages concernant les dommages matériels).

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.SYMBOLE NOM DÉSIGNATION / EXPLICATION
		Symbole d’alerte de sécurité Indique un risque de blessure potentiel.
		Lire manuel d’utilisationPour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’utiliser ce produit.
		Protection oculaireToujours porter une protection oculaire munie d’écrans latéraux certifiée conforme à la norme ANSI Z87.1.
		Avertissement concernant l’humiditéRisque d’incendie et de brûlures. Ne pas exposer la pile, le compartiment de la pile, ou les composants électroniques à la pluie, l’eau ou d’autres liquides. Fermer le couvercle pendant l’utilisation. Ne pas opérer sur un sol humide.
		Choc électriqueNe pas utiliser la machine dans un endroit sec ou ne pas respecter les pratiques de sécurité peut entraîner un choc électrique.
		Garder les mains et les pieds à l’écartGarder les mains et les pieds à l’écart de la lame et de la zone de coupe.
		Se tenir loinNe pas mettre ses mains ou ses pieds en dessous du châssis de la tondeuse.

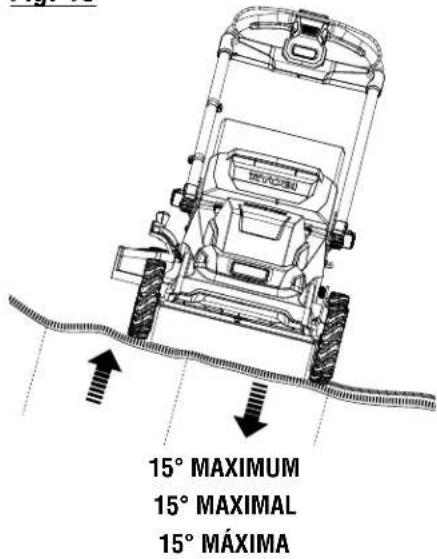

		Éviter les pentesNe pas utiliser sur des pentes de plus de 15°. Tondre les pentes dans le sens transversal, jamais en montant ou en descendant.
		Tenir les enfants et les curieux à bonne distanceTenir les enfants et les curieux à une distance de 30,5 m (100 pi) au moins.

SYMBOLES

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.SYMBOLE NOM DÉSIGNATION / EXPLICATION
	Ricochet	Les objets projetés peuvent ricocher et infliger des blessures ou causer des dommages matériels.
	Symbole de recyclage	Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations locales ou gouvernementales peuvent interdire de jeter les piles dans les ordures ménagères. Consulter les autorités locales compétentes pour les options de recyclage et/ou l’élimination.
==	Courant continu Type ou caractér	istique du courant
V Volts Tension
A Ampères Intensité
Hz Hertz Fréquence (cycles par seconde)
W Watt Puissance
hrs Heures	Durée

CARACTÉRISTIQUES

Réglages de la hauteur : 38,1 mm à 101,6 mm (1-1/2 po à 4 po)

Grandeur des roues : 203,2 mm (8 po) à l'avant, 254 mm (10 po) à l'arrière

APPRENEZ À CONNAÎTRE VOTRE TONDEUSE

Voir la figure 1.

L'utilisation sécuritaire de ce produit nécessite une compréhension de l'information sur le produit et dans le manuel de l'utilisation ainsi que la connaissance du projet à effectuer. Avant d'utiliser ce produit, familiarisez-vous avec toutes les fonctions d'utilisation et les règles de sécurité.

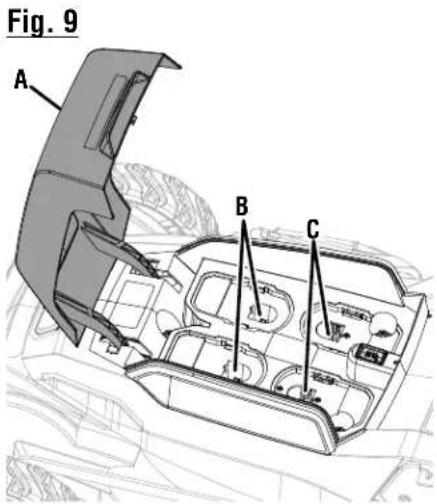

COUVERCLE DES PILES

Le couvercle de pile protège le logement de piles contre les débris.

COMPARTIMENT DE RANGEMENT DE PILE

Le compartiment de rangement de la pile offre un espace pratique pour ranger la pile ou un bloc-piles additionnel. Cela permet à l'utilisateur de changer facilement de pile pendant une tonte.

DEUX PORTS DE PILE

Ce produit est équipé de deux ports de pile afin d'optimiser l'autonomie et de minimiser le temps d'inactivité pendant l'utilisation.

COLLECTEUR D'HERBE

Le collecteur d'herbe recueille les brins d'herbe et empêche qu'ils soient éparpillés sur le gazon au moment de la tonte.

LEVIER DE RÉGLAGE DE LA HAUTEUR

Le levier de réglage de la hauteur permet d'effectuer des réglages de la hauteur.

BOUCHON DE PAILLAGE

Lorsque le bouchon de paillage est installé, il couvre l'orifice de décharge arrière et permet à la lame de la tondeuse de couper et de recouper pour une coupe plus fine.

FONCTION D'AUTOPROPULSION

Le fait de tirer l'anse inférieure vers le haut pour joindre la poignée actionne la fonction d'autopropulsion de la tondeuse.

CHUTE DE DÉCHARGE LATÉRALE

La chute de décharge latérale dirige les débris de la tondeuse lorsque l'herbe est trop haute.

BOUTON DE DÉMARRAGE ET ANSE

Le bouton de démarrage et l'anse sont situés en haut de la poignée supérieure de la tondeuse. Enclencher le levier, puis appuyer sur le bouton de démarrage pour démarrer le moteur et la lame.

NOTE : Le moteur et la lame démarreront également si on appuie sur le bouton de démarrage en premier et qu'ensuite on pousse sur l'anse.

CLÉ DE DÉMARRAGE

Vous devez insérer la clé de démarrage avant que la tondeuse puisse démarrer.

CAPTEUR D'INCLINAISON

Le capteur d'inclinaison empêche l'appareil de démarrer s'il se trouve dans une position verticale ou incliné à un angle de plus de 45°.

CAPACITÉ DE RANGEMENT VERTICALE

Les poignées pliantes permettent un rangement compact en position debout dans votre garage.

ASSEMBLAGE

DÉBALLAGE

Ce produit nécessite l'assemblage.

■ Retirez prudemment l'outil et les accessoires de la boîte. Assurez-vous que tous les articles énumérés dans la liste de colisage sont inclus.

AVERTISSEMENT :

Ne pas utiliser le produit si, en le déballant, vous constatez que des éléments figurant dans la Liste d'expédition sont déjà assemblés. Certaines pièces figurant sur cette liste n'ont pas été assemblées par le fabricant et exigent une installation. Le fait d'utiliser un produit qui a été assemblé de façon inadéquate peut entraîner des blessures.

■ Vérifiez attentivement si l'outil n'a pas subi des dommages ou des bris pendant le transport. ■ Ne jetez pas l'emballage avant d'avoir inspecté l'outil et avant d'avoir vérifié s'il fonctionne correctement. ■ Si des pièces sont manquantes ou endommagées, veuillez appeler au 1-800-525-2579 pour obtenir de l'aide.

LISTE D'EXPÉDITION

Tondeuse

Clé de démarrage

Sac de collecteur d'herbe et support

Bouchon de paillage

Chute de décharge latérale

Manuel d'utilisation

AVERTISSEMENT :

Si des pièces manquent ou sont endommagées, ne pas utiliser ce produit avant qu'elles aient été remplacées. L'utilisation de ce produit avec des pièces manquantes ou endommagées peut entraîner des blessures graves.

AVERTISSEMENT :

N'essayez pas de modifier cet outil ou de créer des accessoires non recommandés pour une utilisation avec ce produit. Toute transformation ou modification de ce genre est un mauvais usage qui peut créer des risques de blessures graves.

AVERTISSEMENT :

N'insérez pas la clé de démarrage ou le bloc-piles avant d'avoir terminé l'assemblage et d'être prêt à tondre. Le non-respect de cet avertissement pourrait entraîner un démarrage accidentel et des blessures corporelles graves.

AVERTISSEMENT :

Pour empêcher un démarrage accidentel, ne faites aucun réglage ou installation avec la clé de démarrage ou le bloc-piles inséré. Un démarrage accidentel de la tondeuse pendant l'assemblage peut entraîner des blessures graves.

AVERTISSEMENT :

N'utilisez jamais la tondeuse sans les dispositifs de sécurité appropriés en place et en état de marche. N'utilisez jamais la tondeuse si les dispositifs de sécurité sont endommagés. L'utilisation de la tondeuse avec des pièces manquantes ou endommagées peut entraîner des blessures graves.

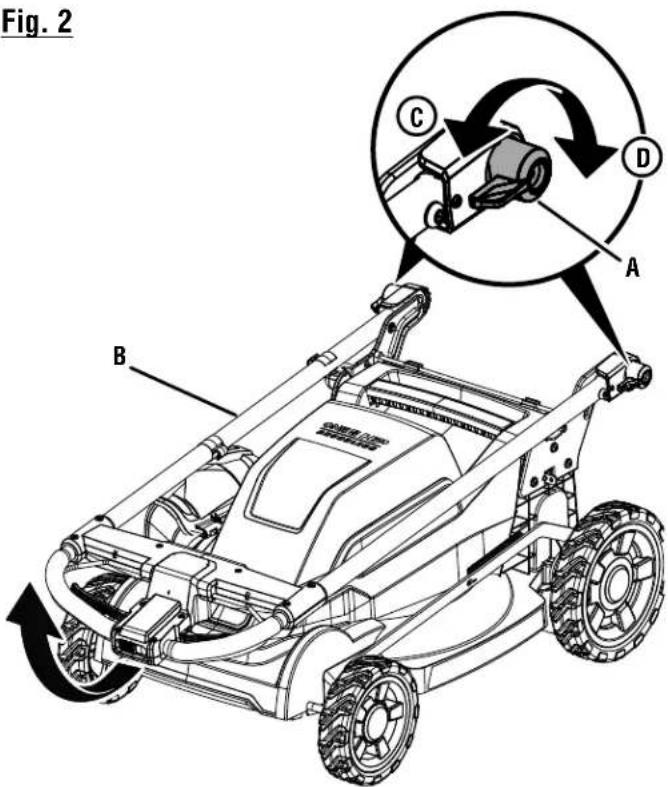

DÉPLOIEMENT ET RÉGLAGE DE LA POIGNÉE

Voir la figure 2.

AVIS :

Veillez à ne pas pincer ou coincer le câble du démarreur lors de l'abaissement de la poignée.

■ Tournez les boutons de réglage de la poignée à 90 degrés. ■ Relevez la poignée. ■ Tournez à nouveau le bouton à 90 degrés pour immobiliser la poignée en place.

ASSEMBLAGE DU COLLECTEUR D'HERBE

Voir les figures 3 et 4.

■ Placer le support du collecteur d'herbe sur une surface plane, la poignée orientée vers le bas. ■ Orienter le sac du collecteur d'herbe avec le plancher en vinyle vers le haut, puis glisser le sac sur le cadre. Lors de l'installation, laisser la poignée du support dépasser à l'extérieur du sac et s'assurer que les coutures du sac sont alignées sur les bords du support. ■ Tirer l'attache par-dessus le rail du support pour la fixer en place. ■ Soulever le plancher en vinyle du sac vers le haut du rail du support et le fixer en place. ■ Répéter la même méthode pour fixer les autres attaches de chaque côté du sac au rail du support.

INSTALLATION DU COLLECTEUR D'HERBE (POUR L'UTILISATION ARRIÈRE DE L'ENSACHAGE)

Voir la figure 5.

■ Retirer la clé de démarrage et le bloc-piles. ■ Soulever le couvercle d'éjection arrière.

ASSEMBLAGE

■ Soulever le collecteur d'herbe par sa poignée et le placer contre le couvercle d'éjection arrière de manière à ce que les crochets du collecteur d'herbe s'appuient sur le boîtier de la tondeuse. ■ Relâcher le couvercle d'éjection arrière. ■ Réinstaller la clé de démarrage et le bloc-piles avant de tondre.

INSTALLATION DU BOUCHON DE PAILLAGE (POUR LE PAILLAGE)

Voir la figure 6.

NOTE : Lorsque vous utilisez le dispositif de paillage, n'installez pas le dispositif de déchiquetage.

■ Retirer la clé de démarrage et le bloc-piles. ■ Soulever le couvercle d'éjection arrière. ■ Saisir le déflecteur de déchiquetage par sa poignée et l'insérer à un angle faible, comme illustré. ■ Pousser fermement le déflecteur de déchiquetage en place. Les languettes du bouchon de déchiquetage doivent reposer dans les fentes situées en bas de l'orifice de décharge arrière, et la fente du bouchon de déchiquetage doit s'engager sur la languette située au centre de l'orifice de décharge. ■ Relâcher le couvercle de la décharge arrière. ■ Réinstaller la clé de démarrage et le bloc-piles avant de tondre.

INSTALLATION DE LA GOUTTIÈRE DE DÉCHARGE LATÉRALE

Voir la figure 7.

La tondeuse est préparée pour le déchiquetage avec le couvercle de déchiquetage à ressort déjà en place. Si une décharge latérale est souhaitée, installer la gouttière de décharge latérale.

NOTE : Toujours utiliser le bouchon de paillage lors de l'utilisation de la gouttière de décharge latérale.

■ Retirer la clé de démarrage et le bloc-piles. ■ Ouvrir l'ouverture d'éjection latérale en soulevant et en maintenant le couvercle de paillage. Insérer la chute de décharge latérale comme indiqué, en alignant les deux encoches sur les languettes situées de chaque côté du couvercle de déchiquetage. - Abaisser le couvercle de déchiquetage jusqu'à ce que les languettes soient en place dans les encoches de la chute de décharge latérale. ■ Réinstaller la clé de démarrage et le bloc-piles dès le moment de la tonte.

Pour l'expédition, la lame de la tondeuse est réglée à la position de coupe au ras du sol. Avant d'utiliser la tondeuse pour la première fois, réglez la position de coupe à la hauteur la mieux adaptée à votre pelouse. Une pelouse moyenne devrait avoir de 38,10 mm à 50,80 mm (1-1/2 po à 2 po) pendant les mois de temps froid et entre 50,80 et 82,55 mm (2 po à 3-1/4 po) pendant les mois de temps chaud.

Pour régler la hauteur de la lame :

■ Retirer la clé de démarrage et le bloc-piles. ■ Pour augmenter la hauteur de la lame, attrapez le levier de réglage de la hauteur et poussez-le vers l'arrière de la tondeuse. ■ Pour diminuer la hauteur de la lame, attrapez le levier de réglage de la hauteur et poussez-le vers l'avant de la tondeuse. ■ Réinstaller la clé de démarrage et le bloc-piles dès le moment de la tonte.

UTILISATION

AVERTISSEMENT :

Ne laissez pas la familiarité tirée d'une utilisation fréquente de ce type de produit atténuer votre vigilance. Souvenez-vous qu'une fraction de seconde d'inattention suffit à infliger des blessures graves.

AVERTISSEMENT :

Toujours porter une protection oculaire munie d'écrans latéraux certifiée conforme à la norme ANSI Z87.1. Si cette précaution n'est pas prise, des objets peuvent être projetés dans les yeux et causer des lésions graves.

AVERTISSEMENT :

N'utilisez aucun ajout ni accessoire non-recommandé par le fabricant de ce produit. L'utilisation des ajouts ou des accessoires non recommandés pourrait résulter en des blessures corporelles graves.

AVERTISSEMENT :

Inspectez toujours la tondeuse pour repérer les pièces endommagées ou manquantes, et la lame pour repérer les dommages, les inégalités ou une usure excessive avant de l'utiliser. Le fait d'utiliser ce produit même s'il contient des pièces endommagées ou s'il lui manque des pièces peut entraîner des blessures graves.

UTILISATION

AVERTISSEMENT :

Toujours retirer le bloc-piles et la clé de démarrage de l'outil pour assembler des pièces, faire des réglages, nettoyer ou dès la fin de l'utilisation. Respecter ces instructions évitera un démarrage accidentel et les blessures graves.

AVIS :

Avant chaque utilisation, inspecter au complet le produit afin de s'assurer qu'aucune pièce (vis, écrous, boulons, chapeaux, etc.) n'est endommagée, manquante ou desserrée. Serrer solidement toutes les pièces de fixation et les chapeaux et ne pas utiliser le produit tant que toutes les pièces manquantes ou endommagées n'ont pas été remplacées. Veuillez communiquer avec le service à la clientèle ou un centre de réparations agréé.

APPLICATIONS

Vous pouvez utiliser cet outil pour les tâches énumérées ci-dessous :

■ Tondaison de votre pelouse

AVERTISSEMENT :

Retirez toujours les blocs-piles et la clé de démarrage pour déplacer ou transporter la tondeuse afin d'éviter un démarrage accidentel qui pourrait causer des blessures graves.

INSTALLATION/RETRAIT DU BLOC-PILES

Voir les figures 9 et 10.

■ Ouvrir le couvercle des piles. ■ Aligner les nervures sur le bloc-piles avec les rainures de la prise de pile et insérer le bloc-piles sur la tondeuse.

AVERTISSEMENT :

S'assurer que le loquet au bas du bloc-piles s'enclenche et que le bloc-piles est installé et fixé correctement sur la tondeuse avant de commencer le travail. Ne pas installer et fixer correctement le bloc-piles peut provoquer la chute de ce dernier et occasionner des blessures graves.

■ Fermer le couvercle des piles et s'assurer que le couvercle tient fermement.

Retrait du bloc-piles

■ Ouvrir le couvercle des piles. ■ Appuyer sur le loquet situé sous le bloc-piles pour le séparer de la tondeuse. ■ Retirer le bloc-piles de la tondeuse. ■ Fermer le couvercle des piles et s'assurer qu'il tient fermement.

Pour prendre connaissance de l'ensemble des instructions relatives à la charge, consulter les manuels d'utilisation des batteries RYOBI et des modèles de chargeur connexes.

AVERTISSEMENT :

Pour éviter un démarrage accidentel pouvant causer des blessures graves, toujours retirer la clé de démarrage lors du déplacement ou du transport de la tondeuse.

NOTE : Cette tondeuse nécessite l'installation de deux piles chargées pour fonctionner. Lorsqu'une pile est complètement déchargée, l'appareil s'arrêtera. Rechargez les piles pour continuer à tondre. Le compartiment de rangement de la pile offre un endroit pratique pour ranger des piles supplémentaires. L'appareil n'est pas alimenté par la pile lorsque cette dernière se trouve dans le compartiment de rangement de la pile. La pile doit être insérée dans la prise de la pile afin de pouvoir alimenter l'appareil.

DÉMARRAGE / ARRÊT DE LA TONDEUSE

Voir les figures 11 et 12.

■ Ouvrir le couvercle des piles. ■ Insérer le bloc-piles dans la prise de la pile. ■ Insérer la clé de démarrage dans la fente à proximité du compartiment de rangement de pile. ■ Fermer le couvercle des piles. ■ Soulever l'ensemble de la poignée comme décrit précédemment.

NOTE : La tondeuse ne démarrera pas si l'ensemble de la poignée n'est pas en position de fonctionnement.

■ Pousser l'anse vers la poignée. Appuyer sur le bouton de démarrage et le maintenir enfoncé pour démarrer la tondeuse et la lame.

NOTE : Le moteur et les lames démarreront également si on appuie sur le bouton de démarrage en premier et qu'ensuite on pousse sur l'anse.

■ Pour arrêter la tondeuse, relâcher l'anse.

FONCTION D'AUTOPROPULSION

Voir la figure 12.

AVERTISSEMENT :

N'activez jamais la lame pendant que vous transportez la tondeuse d'un endroit à un autre. Activez seulement la lame en appuyant sur le bouton de démarrage lorsque vous êtes prêt à tondre. Des blessures graves peuvent survenir si ces instructions ne sont pas respectées.

■ Lorsque la tondeuse a été démarrée, la fonction automotrice est activée en tirant sur un ou les deux leviers de fonction automotrice vers le haut pour les joindre à la poignée. ■ Pour désactiver la fonction automotrice, relâchez les leviers de fonction automotrice.

NOTE : Les leviers de la fonction automotrice peuvent être utilisés sans activer la lame pour faire passer la tondeuse d'un endroit à l'autre. Vous devez tirer sur la barre et sur un des leviers de fonction automotrice ou sur les deux pour déplacer la tondeuse sans activer la lame.

UTILISATION

RÉGULATEUR DE VITESSE

Voir la figure 12.

AVERTISSEMENT :

Ajustez toujours le régulateur de vitesse avant d'activer la lame. Si vous ajustez le régulateur de vitesse pendant que vous tondez la pelouse, vous pourriez perdre le contrôle et causer des blessures graves pendant que la lame fonctionne.

AVERTISSEMENT :

Lorsque vous utilisez la fonction automotrice, assurez-vous que le régulateur de vitesse est réglé à une vitesse que vous pouvez facilement suivre en marchant derrière la tondeuse. Vous pouvez perdre le contrôle de la tondeuse si le régulateur de vitesse est réglé à une vitesse trop rapide pour votre vitesse de marche. Relâchez les leviers automoteurs et l'étrier si vous ne pouvez suivre la vitesse de la tondeuse, et ajustez le régulateur de vitesse au besoin. Des blessures graves peuvent survenir si ces instructions ne sont pas respectées.

En glissant le bouton du régulateur de vitesse sur la poignée, vous pouvez ajuster la vitesse de la tondeuse afin qu'elle convienne à votre vitesse lorsque la fonction automotrice est activée. Dans la position de fonctionnement normale, lorsque le bouton du régulateur de vitesse est vers la gauche, la vitesse autopropulsée est au minimum et lorsqu'il est placé vers la droite, la vitesse autopropulsée est au maximum.

CONSEILS DE TONDAISON

AVERTISSEMENT :

Ne tondez pas du gazon mouillé; vous pourriez glisser et tomber, et vous causer ainsi de graves blessures.

NOTE : Charger complètement les piles avant chaque utilisation pour une autonomie optimale.

Assurez-vous que la pelouse est libre de pierres, de noix d'arbres, de branches, de fils et d'autres objets qui pourraient endommager le moteur ou les lames de la tondeuse. Ne faites pas passer la tondeuse par-dessus les bornes de propriété ou d'autres poteaux en métal. De tels objets pourraient endommager la lame ou être accidentellement projetés par la tondeuse dans toutes les directions et causer des blessures graves à l'opérateur ou à d'autres personnes. Pour une pelouse en santé, coupez toujours un tiers ou moins de la longueur totale de l'herbe. Quand vous coupez de l'herbe épaisse, marchez plus lentement pour permettre à l'outil de couper plus efficacement et d'éjecter les brins de façon appropriée. Ne coupez pas d'herbe humide. Elle collera sous le châssis et empêchera l'ensachage ou le déchiquetage appropriés des brins d'herbe.

De l'herbe nouvelle ou épaisse peut nécessiter une coupe plus étroite ou une hauteur de coupe augmentée. Nettoyez le dessous du châssis après chaque utilisation pour enlever les brins d'herbe, les feuilles, la saleté et tout autre débris accumulé. NOTE : Arrêtez toujours la tondeuse, attendez l'arrêt complet des lames, retirez la clé de démarrage et retirez le bloc-piles de la prise de pile avant de nettoyer le dessous de la tondeuse.

UTILISATION SUR LES PENTES

Voir la figure 13.

AVERTISSEMENT :

Les pentes sont un facteur majeur lié aux glissements et aux chutes accidentelles qui peuvent entraîner des blessures graves. L'utilisation de la tondeuse sur les pentes nécessite des précautions spéciales. Si vous n'êtes pas à l'aise sur une pente, ne la tondez pas. Pour votre sécurité, n'essayez pas de tondre des pentes de plus de 15 degrés et tondez les pentes dans le sens transversal, jamais en montant ou en descendant.

Tondez les pentes dans le sens transversal, jamais en montant ou en descendant. Soyez particulièrement prudent lors des changements de direction sur les terrains en pente. Faites attention aux trous, ornières, roches, objets cachés ou bosses qui peuvent provoquer un glissement ou une chute. De l'herbe haute peut cacher des obstacles. Enlevez tous les objets tels que les roches, les racines, etc. qui peuvent être projetés par la lame ou qui pourraient provoquer une chute. Soyez toujours sûr de votre position. Un glissement ou une chute peuvent causer une blessure grave. Si vous sentez que vous perdez l'équilibre, relâchez immédiatement le levier de commande de la lame supérieure. Ne tondez pas près des dépressions, des fossés ou des berges; vous pourriez perdre l'équilibre.

VIDER LE COLLECTEUR D'HERBE

Voir la figure 14.

Arrêtez la tondeuse et laissez les lames s'arrêter complètement.

Ouvrez le logement de piles.

Retirez la clé de démarrage et débranchez le bloc-piles de la prise de pile.

Soulevez le collecteur d'herbe par sa poignée afin de le retirer de la tondeuse.

Jetez les brins d'herbe.

Réinstallez le collecteur d'herbe, comme décrit précédemment dans le présent manuel.

■ Réinstaller la clé de démarrage et le bloc-piles dès le moment de la tonte.

ENTRETIEN

AVERTISSEMENT :

Avant d'effectuer de l'entretien ou de nettoyer la tondeuse, s'assurer que les lames de la tondeuse sont complètement immobiles et que les piles et la clé de démarrage sont enlevées pour empêcher un démarrage accidentel ou des possibles blessures corporelles graves.

AVERTISSEMENT :

Toujours porter une protection oculaire munie d'écrans latéraux certifiée conforme à la norme ANSI Z87.1. Si cette précaution n'est pas prise, des objets peuvent être projetés dans les yeux et causer des lésions graves.

AVERTISSEMENT :

Utiliser exclusivement des pièces autorisées pour les réparations. L'usage de toute autre pièce pourrait créer une situation dangereuse ou endommager le produit.

AVERTISSEMENT :

Ne jamais utiliser un boyau, de l'eau ou une autre liquide pour nettoyer ou rincer la tondeuse. Les liquides corrosifs, l'eau, l'engrais et les produits chimiques utilisés pour traiter les pelouses peuvent s'infiltrer dans la tondeuse et/ou le compartiment de la pile et endommager les composants électroniques et/ou le bloc-pile, ce qui peut entraîner un court-circuit, augmenter le risque d'incendie ou des blessures corporelles graves. Enlever toute accumulation d'herbes ou de feuilles sur ou autour du corps de la tondeuse et/ou en dessous de la plateforme de la tondeuse. Essuyer la tondeuse de temps en temps avec un linge sec.

AVIS :

Inspecter périodiquement au complet le produit afin de s'assurer qu'aucune pièce (vis, écrous, boulons, chapeaux, etc.) n'est endommagée, manquante ou desserrée. Serrer solidement toutes les pièces de fixation et les chapeaux et ne pas utiliser le produit tant que toutes les pièces manquantes ou endommagées n'ont pas été remplacées. Veuillez communiquer avec le service à la clientèle ou un centre de réparations agréé.

ENTRETIEN GÉNÉRAL

Évitez d'utiliser des solvants quand vous nettoyez des pièces en plastique. La plupart des plastiques résistent mal aux plusieurs types de solvants de commerce et peuvent être endommagés par leur utilisation. Utilisez des chiffons secs pour enlever la saleté, la poussière, l'huile, la graisse, etc.

AVERTISSEMENT :

Ne laissez jamais les liquides de frein, l'essence, les produits à base de pétrole, les huiles dégrippantes, etc., entrer en contact avec les pièces en plastique. Les produits chimiques peuvent endommager, affaiblir ou détruire le plastique, ce qui peut entraîner des blessures graves.

LUBRIFICATION

Tous les roulements de cet outil sont lubrifiés avec une quantité suffisante de lubrifiant de haute qualité pour toute la durée de vie de l'outil dans des conditions normales d'utilisation. Aucune lubrification supplémentaire n'est donc nécessaire.

AVERTISSEMENT :

Protégez toujours vos mains en portant des gants épais ou en enveloppant les bords tranchants de la lame avec des chiffons ou un autre matériau lorsque vous effectuez l'entretien de la lame. Tout contact avec la lame peut entraîner des blessures graves.

Voir les figures 15 et 16.

REMARQUE : Utiliser uniquement des lames de rechange.

Arrêtez le moteur, coupez l'alimentation électrique et retirez la clé de démarrage. Attendez que la lame s'immobilise complètement. ■ Retirez le bloc-piles de la prise de pile. ■ Tournez la tondeuse sur le côté. ■ Placez un morceau de bois entre la lame et le châssis de la tondeuse pour empêcher la lame de tourner. ■ Desserrez l'écrou de la lame en le tournant dans le sens antihoraire (vu du dessous de la tondeuse) à l'aide d'une clé de 15 mm ou d'une douille (non fournies). ■ Retirez l'écrou de lame, l'entretoise, l'isolant de lame et la lame. Placez la nouvelle lame sur l'arbre contre les ergots de lame. Assurez-vous que la lame est bien appuyée sur l'arbre. Celui-ci doit passer dans le trou central de la lame et les deux ergots

ENTRETIEN

de lame doivent s'insérer dans leurs trous respectifs sur la lame. Assurez-vous que les extrémités incurvées soient orientées vers le châssis de la tondeuse et non vers le sol. Une fois bien appuyée, la lame devrait être à plat.

■ Remettez l'isolant de lame et l'entretoise, vissez l'écrou de lame sur l'arbre et serrez à la main.

REMARQUE : Assurez-vous que toutes les pièces soient replacées dans l'ordre exact dans lequel elles ont été retirées.

Serrez l'écrou de lame dans le sens horaire à l'aide d'une clé dynamométrique (non fournie) pour vous assurer que l'écrou est bien serré. Le couple de serrage recommandé pour l'écrou de lame est de 310 à 360 po-lbs.

AVERTISSEMENT :

Assurez-vous que la lame est correctement installée et que l'écrou de lame est serré au couple indiqué ci-dessus. Une lame mal fixée peut se desserrer et présenter un risque de blessure grave.

ENTREPOSAGE DE LA TONDEUSE

Voir les figures 17 et 18.

AVERTISSEMENT :

Retirer tous les blocs-piles de la prise de pile et du compartiment de rangement de pile ainsi que la clé de démarrage et ranger dans un endroit sûr à l'intérieur et hors de portée des enfants, afin d'éviter l'utilisation non autorisée de la tondeuse à gazon et de possibles blessures graves.

■ Avant de ranger le produit, essuyer toute saleté ou tout débris se trouvant dans l'environnement de la pile.

■ Tournez la tondeuse sur un côté et nettoyez les brins d'herbe accumulés en dessous du châssis de la tondeuse. ■ Essuyez la tondeuse avec un chiffon sec. ■ Vérifiez si les écrous, les boulons, les boutons, les vis, les attaches, etc sont serrés. ■ Vérifiez si les pièces détachables ne sont pas endommagées, brisées ou usées. Faites réparer toutes les pièces manquantes ou endommagées. Vérifier si la lame est endommagée ou si elle est usée de façon inégale ou excessive, et la remplacer le cas échéant. ■ Entreposez la tondeuse à l'intérieur dans un endroit propre et sec, loin de la portée des enfants.

- Pour pouvoir ranger la tondeuse à l'horizontale, abaisser l'ensemble de poignée. Éviter de pincer ou de coincer les câbles.

- Pour ranger la tondeuse à la verticale, retirer le sac à herbe et abaisser l'ensemble de poignée. Éviter de pincer ou de coincer les câbles. Soulever la tondeuse à 90° pour qu'elle repose sur son support arrière.

NOTE : S'assurer que les tiges des boutons de réglage de la poignée sont verrouillées correctement avant de tenter le soulèvement de la tondeuse en position verticale.

AVIS :

Veiller à ne pas pincer ou attraper le câble de démarreur lors du levage de la poignée.

N'entreposez pas près des matériaux corrosifs tels que les engrais ou le sel gemme.

DÉPANNAGE

SI LES PRÉSENTES SOLUTIONS NE RÉSOLVENT PAS LE PROBLÈME, CONTACTER LE CENTRE DE RÉPARATIONS AGRÉÉ.

PROBLÈME CAUSE POSSIBLE SOLUTION
La tondeuse coupe l’herbe de façon inégale.	La pelouse est raboteuse ou la hauteur de la coupe n’est pas bien réglée.	Régler la hauteur de coupe.
La tondeuse ne broie pas correctement.	Des brins d’herbe humides sont collés au-dessous du châssis.	Attendez que l’herbe sèche avant de tondre.
Il est difficile de pousser la tondeuse. L’herbe est haute, l’arrière du carter de la tondeuse et la lame traînent dans de l’herbe épaisse ou la hauteur de coupe est trop basse.	Augmentez la hauteur de coupe.
La tondeuse n’ensache pas l’herbe adéquatement.	La hauteur de coupe est trop basse.De l’herbe bloque la chute arrière de la tondeuse.	Augmentez la hauteur de coupe.Arrêtezlemoteur,retirerla clédédémarrage et la pile. Enlever le sac du collecteur d’herbe et dégager l’obstruction.
La tondeuse vibre à une vitesse élevée.	La lame est déséquilibrée, usée de façon excessive ou inégale.L’arbre du moteur plié.	Remplacer la lame.Arrêtez le moteur, retirer la clédédémarrage et la pile. Inspecter les pièces afin de s’assurer qu’elles ne sont pas endommagées. Faites réparer par un centre de réparations agréé avant de redémarrer.
Si le moteur s’arrête pendant la tonte de la pelouse.	La hauteur de coupe est trop basse. Augmentez la hauteur de coupe.

TIREZ LE MEILLEUR PARTI DE VOTRE ACHAT!

Visitez le site http://register.ryobitools.com pour enregistrer votre nouvel outil en ligne.

Ce produit a été entièrement testé avant expédition pour assurer la complète satisfaction de l'utilisateur.

Pour toute question concernant l'utilisation ou l'entretien du produit, appelez le service d'assistance téléphonique RYOBI!

Ce produit est accompagné d'une garantie limitée de cinq (5) ans pour utilisation personnelle, familiale ou domestique (90 jours pour utilisation commerciale). Pour obtenir les détails de la garantie, visitez le site www.ryobitools.com ou appelez (sans frais) au 1-800-525-2579.

NOTES

- PIÈCES ET SERVICE : Avant de faire une demande de service ou d'acheter des pièces de remplacement, veuillez obtenir le numéro d'article, le numéro de fabrication et le numéro de série à partir de la plaque de données du produit.

NUMÉRO D'ARTICLE*

NUMÉRO DE FABRICATION

NUMÉRO DE SÉRIE

* Le numéro de modèle/article sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent les informations du fabricant et doivent être fournies lors d'un appel de demande de service.

COMMENT OBTENIR LES PIÈCES DE REMPLACEMENT : Les pièces de remplacement peuvent être achetées en ligne sur le site www.ryobitools.com ou par téléphone au 1-800-525-2579. Les pièces de remplacement peuvent également être obtenues dans l'un de nos centres de service.

COMMENT TROUVER UN CENTRE DE SERVICE : Les centres de service peuvent être localisés en ligne sur www.ryobitools.com ou en téléphonant au 1-800-525-2579.

COMMENT OBTENIR DE L'AIDE EN CONTACTANT LE SERVICE À LA CLIENTÈLE : Pour contacter le service à la clientèle pour une question technique ou pour tout autre renseignement, veuillez nous téléphoner au 1-800-525-2579.

RYOBI est une marque déposée de Ryobi Limited et est utilisée sous licence accordée par Ryobi Limited.
