Type de produit	Minuterie électrique à ressort
Marque	Intermatic
Modèle	FF15MC
Tension nominale	125 V, 250 V, 277 V AC, 50/60 Hz
Courant nominal	20 A à 125 V, 10 A à 150/277 V
Puissance moteur	1 CV à 125 V, 2 CV à 250 V
Profondeur minimale de boîtier requise	6,35 cm
Type de montage	Dans un coffret électrique mural standard
Nombre de pôles	SPST, SPDT ou DPST selon modèle
Fonctions principales	Minuterie automatique avec arrêt différé, possibilité de shunt (modèles à blocage)
Applications typiques	Éclairage, ventilation, climatisation, moteurs
Type de conducteurs	Cuivre uniquement
Section de dénudage	1,25 cm
Matériau du boîtier	Plastique (plaque de cadran argentée ou ivoire)
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants.
Sécurité	Couper le courant avant installation. Ne pas utiliser pour des applications critiques (UV, sauna).
Garantie	Limitée, retour au vendeur ou réclamation en ligne sur www.intermatic.com
Pays d'origine	Non spécifié
Poids	Non spécifié
Dimensions	Standard pour interrupteur mural (non spécifiées)

FOIRE AUX QUESTIONS - FF15MC INTERMATIC

Comment installer la minuterie FF15MC ?

Coupez d'abord le courant au disjoncteur. Retirez l'interrupteur existant, dénudez les fils sur 1,25 cm, connectez les fils sous les bornes à vis (fournies), puis insérez le temporisateur dans un coffret de 6,35 cm de profondeur. Fixez avec les longues vis fournies.

Quelle plaque murale utiliser avec le modèle FF15MC ?

Le modèle FF15MC est livré avec une plaque de cadran en plastique argenté. Vous devez utiliser une plaque murale standard pour interrupteur à bascule ou de type décoratif (non fournie).

Comment régler le temps de fonctionnement ?

Tournez le bouton vers la droite jusqu'à l'heure désirée. Le temporisateur éteindra automatiquement l'appareil à la fin de la période programmée.

Puis-je utiliser cette minuterie pour un sauna ou une lampe UV ?

Non, ce temporisateur ne doit pas être utilisé pour des applications où un minutage imprécis aurait des conséquences graves, comme les lampes UV ou les saunas.

Que signifie le repère 'TOP' sur le temporisateur ?

Le repère 'TOP' indique le haut du temporisateur. Il doit être aligné avec le repère 'OFF' de la plaque de cadran lors de l'installation.

Comment shunter la minuterie ?

Sur les modèles à blocage, tournez le bouton vers la gauche jusqu'à la position d'arrêt. Le commutateur restera sur 'ON' jusqu'à ce que vous le rameniez manuellement sur 'OFF'.

Quels types de fils utiliser ?

Utilisez exclusivement des conducteurs en cuivre. Dénudez les extrémités sur 1,25 cm avant de les insérer sous les bornes à vis.

La minuterie peut-elle commander un moteur ?

Oui, elle peut commander des moteurs jusqu'à 1 CV sous 125 V ou 2 CV sous 250 V. Pour les moteurs puissants, utilisez un modèle DPST pour couper les deux côtés du circuit.

Comment nettoyer la minuterie ?

Nettoyez l'extérieur avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Que faire si la minuterie ne fonctionne pas ?

Vérifiez d'abord l'alimentation et les connexions. Si le problème persiste, contactez le service après-vente Intermatic ou retournez le produit au vendeur. Consultez la garantie sur www.intermatic.com.

MODE D'EMPLOI FF15MC INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dans lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer

nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". S'il est fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher

l'interrupteur de coffret électrique vert 3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

1. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.

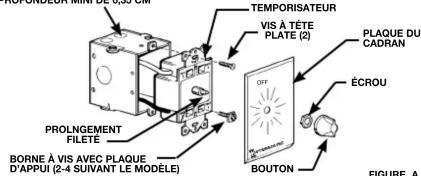

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

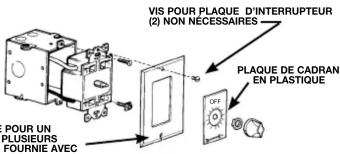

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies aec elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

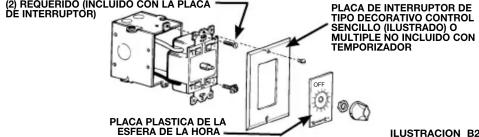

FIGURE B2

PLAQUE DÉ CORATIVE POUR UN SEUL (ILLUSTREE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEC LE TEMPORISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque

du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à "blocage" uniquement)-Tourner vers la gauche pour obtenir l'arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur "ON" jusqu'à ce que le bouton soit ramené manuellement sur "OFF"

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-desus:

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que: • Cafetières électriques • Éclairage

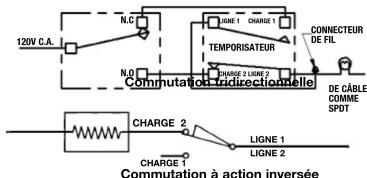

Commutation tridirectionnelle

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles seront à commander un système depuis deux endroits différents tels que

- Vestibular

• vestibules
  • Corridors
• Entrepöts
• Entages

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

• Pomnes
• Éclairage intérieur
• Éclairage interneur • Éclairage extérieure
• Eclairage extérieur

TORNILLO DE LA PLACA DE INTERRUPTOR

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermath.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermath.com ou appelez au 815-675-7000

GARANTIA LIMITADA
