FF2H - Minuterie électrique INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Intermatic
Modèle	FF2H
Type de produit	Minuterie électrique (temporisateur à ressort)
Tension d'alimentation	125-277 V AC, 50/60 Hz
Courant maximal	20 A (résistif), 10 A (tungstène)
Puissance moteur maximale	2 CV à 250 V AC
Profondeur d'encastrement minimale	6,35 cm
Type de montage	Mural, dans un coffret électrique standard
Nombre de pôles	Unipolaire (SPST) ou bipolaire (DPST) selon modèle
Fonctions principales	Minuterie réglable, arrêt automatique, shuntage possible sur modèles à blocage
Applications	Éclairage, ventilation, climatisation, moteurs
Matériau du boîtier	Plastique (argenté ou ivoire selon version)
Accessoires inclus	Plaque de cadran, vis, écrous
Type de conducteurs	Cuivre uniquement, dénudés sur 1,25 cm
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Couper le courant avant installation. Ne pas utiliser pour lampes UV, saunas ou applications critiques.
Garantie	Limitée, voir site Intermatic (www.intermatic.com)
Dimensions (approx.)	Hauteur 4,5 cm, Largeur 4,5 cm, Profondeur 6,35 cm
Poids net (estimation)	Environ 0,15 kg

FOIRE AUX QUESTIONS - FF2H INTERMATIC

Comment installer le temporisateur FF2H ?

Coupez d'abord le courant au disjoncteur. Retirez la plaque murale et débranchez l'ancien interrupteur. Dénudez les fils sur 1,25 cm, insérez-les sous les plaques d'appui des bornes à vis (fournies) et serrez fermement. Utilisez uniquement des conducteurs en cuivre. Insérez le temporisateur dans un coffret de 6,35 cm de profondeur minimale, en respectant le repère 'TOP'. Fixez-le avec les deux longues vis fournies.

Quels types de lampes puis-je commander avec ce temporisateur ?

Le temporisateur peut commander des lampes à incandescence, halogènes, LED compatibles, etc., dans la limite de 20 A résistif. Pour les lampes tungstène, la limite est de 7 A à 125 V AC. Ne l'utilisez pas pour des lampes à rayons ultraviolets ou dans des saunas.

Puis-je utiliser ce temporisateur pour un ventilateur ?

Oui, le temporisateur convient pour des ventilateurs, pompes, climatiseurs et autres moteurs jusqu'à 2 CV à 250 V AC. Assurez-vous que la puissance du moteur ne dépasse pas cette valeur.

Comment régler la durée de la minuterie ?

Tournez le bouton vers la droite jusqu'à l'heure désirée sur le cadran. Le temporisateur éteindra automatiquement le circuit à la fin de la période programmée. Pour un arrêt manuel, tournez le bouton vers la gauche jusqu'à la position 'OFF'.

Que signifie le repère 'TOP' sur le temporisateur ?

Le repère 'TOP' indique le haut du temporisateur. Lors de l'installation, il doit être aligné vers le haut. Sur les modèles FF, il sert également à aligner la plaque de cadran avec le repère 'OFF'.

Comment shunter (bypass) le temporisateur ?

Sur les modèles à blocage, tournez le bouton vers la gauche jusqu'à la position d'arrêt. Dans cette position, le temporisateur ne fonctionne pas mais le circuit reste allumé (ON) jusqu'à ce que vous rameniez manuellement le bouton sur 'OFF'.

Quelle est la profondeur minimale du coffret nécessaire ?

Le coffret électrique doit avoir une profondeur minimale de 6,35 cm (2,5 pouces) pour accueillir le temporisateur. Un coffret standard de cette profondeur convient.

Puis-je utiliser des fils en aluminium ?

Non, le fabricant spécifie d'utiliser uniquement des conducteurs en cuivre. Les fils en aluminium pourraient entraîner une connexion défectueuse et des risques d'incendie.

Que faire si le bouton ne tourne pas ou reste bloqué ?

Vérifiez que le temporisateur est correctement installé et que le bouton est bien enfoncé sur l'arbre (forme en D). Si le problème persiste, le mécanisme interne peut être défectueux. Contactez le service après-vente Intermatic ou un professionnel qualifié.

Où trouver la garantie et comment l'activer ?

La garantie limitée est fournie par Intermatic. Vous pouvez retourner le produit au vendeur ou remplir un formulaire en ligne sur www.intermatic.com. Pour plus d'informations, appelez le 815-675-7000.

MODE D'EMPLOI FF2H INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dans lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". Si'est et fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.
2. Retirer la plaque murale et débrancher l'interrupteur de coffret électrique vertica
3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

1. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

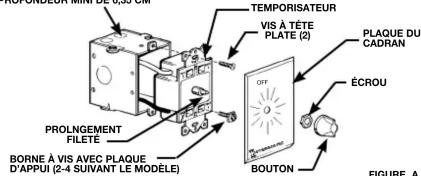

BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MODELE) PROLNGEMENT FILETÉ TEMPORISATEUR VIS À TÊTE PLATE (2) PLAQUE DU CADRAN ÉCROU OFF BOUTON FIGURE A

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies a€ elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

COFFRET ELECTRIQUE STANDARD A PROFONDEUR MINI DE 6,35 CM TEMPORISATEUR VIS À TÊTE PLATE (2) PROLNGEMENT FILETE BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MÔDÉLE) PLAQUE STANDARD POUR UN SEUL (ILLUSTREE) OU PLUSIEUS INTERTEURS(S) À BASCULE NON FOURNIE AVEC LÉ TEMPORISATEUR FIGURE B1 PLAQUE DU CADRAN VIS POUR PLAQUE D'INTERRUPTEUR (2) NÉCESSAIRES (FOURNIES AVEC LA PLAQUE) ÉCROU BOUTON PLAQUE DE CADRAN EN PLASTIQUE

FIGURE B2

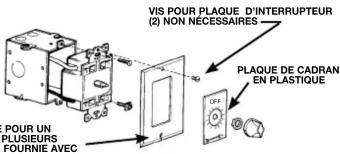

VIS POUR PLAQUE D'INTERRUPTEUR (2) NON NÉCESSAIRES PLAQUE DE CADRAN EN PLASTIQUE POUR UN PLUSIEURS FOURNIE AVEC

PLAQUE DÉ CORATIVE POUR UN SEUL (ILLUSTRÉE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEC LE TEMPOISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque

du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à “blocage” uniquement)-Tourner vers la gauche pour obtenir l’arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur “ON” jusqu’à ce que le bouton soit ramené manuellement sur “OFF”

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-desus:

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que: • Cafetières électriques • Éclairage

Commutation tridirectionnelle

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles seront à commander un système depuis deux endroits différents tels que

- Vestibular

• vestibules
  • Corridors
• Entrepöts
• Entages

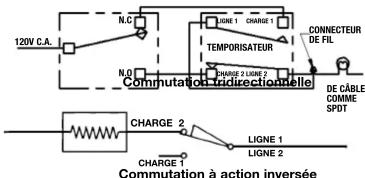

120V C.A. N.C N.D COMmutation tridirectionnelle LIGNE 1 CHARGE 1 TEMPORISATEUR BHARIE 2 LIGNE 2 CONNECTEUR DE FIL DE CÂBLE COMME SPOT CHARGE 2 LIGNE 1 LIGNE 2 CHARGE 1 Commutation à action inversée

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

• Pomnes
• Éclairage intérieur
• Éclairage interneur • Éclairage extérieure
• Eclairage extérieur

TORNILLO DE LA PLACA DE INTERRUPTOR

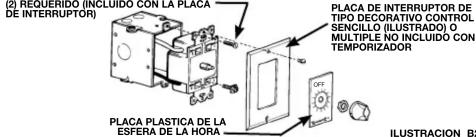

2) REQUERIDO (INCLUIDO CON LA PLACA DE INTERRUPTOR) PLACA DE INTERRUPTOR DE TIPO DECORATIVO CONTROL SENCILLO (ILUSTRADO) O MULTIPLE NO INCLUIDO CON TEMPORIZADOR PLACA PLASTICA DE LA ESFERA DE LA HORA ILUSTRACION B2

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermath.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermath.com ou appelez au 815-675-7000

GARANTIA LIMITADA
