Type de produit	Minuterie électrique murale
Marque	Intermatic
Modèle	EI210W
Série compatible	EC200, EC210, EI200, EI210, EI220, EI230
Tension d'alimentation	120 V c.a., 60 Hz
Courant nominal (usage général)	15 A
Courant nominal (résistif)	15 A
Puissance nominale (tungstène)	1000 W
Puissance nominale (moteur)	1/4 HP
Puissance nominale (ballast électronique)	500 VA
Puissance nominale (ballast)	1000 VA
Conducteurs de raccordement	Noir (phase), Blanc (neutre), Rouge (charge), Vert (terre)
Modes de fonctionnement	Minuterie (compte à rebours) et Maintien (Hold)
Indicateur lumineux	Voyant indiquant la durée sélectionnée ou le mode Hold
Fonction de suspension (Hold)	Maintenir la touche enfoncée pendant plus de 2 secondes pour un fonctionnement continu
Installation	Nécessite un fil de phase et un fil de neutre. Dénuder 11 mm d'isolant. Utiliser des conducteurs en cuivre uniquement.
Entretien et nettoyage	Aucune pièce réparable par l'utilisateur. Nettoyer avec un chiffon sec. Débrancher l'alimentation avant tout entretien.
Sécurité	Couper l'alimentation avant installation. Ne pas utiliser pour contrôler des appareils dangereux (chauffage, mijoteuses, etc.). Respecter les codes électriques locaux.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un électricien qualifié en cas de problème.

FOIRE AUX QUESTIONS - EI210W INTERMATIC

Comment installer la minuterie EI210W ?

Coupez l'alimentation au niveau du disjoncteur. Déposez la plaque murale et débranchez l'ancien interrupteur. Assurez-vous d'avoir un fil de phase et un fil de neutre dans la boîte. Raccordez le fil rouge de la minuterie au fil du luminaire, le noir à la phase, le blanc au neutre et le vert à la terre. Utilisez des marrettes. Replacez la minuterie dans la boîte et rétablissez l'alimentation.

Que faire si je n'ai pas de fil neutre dans la boîte de dérivation ?

L'installation nécessite un fil neutre. S'il n'y en a pas, il peut être nécessaire de tirer des câbles supplémentaires conformément aux codes électriques locaux. Consultez un électricien qualifié.

Quels types de charges puis-je contrôler avec cette minuterie ?

La minuterie supporte jusqu'à 15 A usage général, 15 A résistif, 1000 W tungstène, 1/4 HP moteur, 500 VA ballast électronique et 1000 VA ballast. Ne l'utilisez pas pour des appareils pouvant avoir des conséquences dangereuses en cas de défaillance temporelle.

Comment régler le temps de minuterie ?

Appuyez et relâchez le bouton de la minuterie pour sélectionner la durée souhaitée. Le voyant lumineux indique la durée sélectionnée et la charge est mise sous tension. À la fin du compte à rebours, le voyant s'éteint et la charge est désactivée.

Comment activer le mode Hold (maintien) ?

Maintenez le bouton de la minuterie enfoncé pendant plus de 2 secondes. Le voyant Hold s'allume et la charge reste sous tension en continu. Pour quitter ce mode, appuyez brièvement sur le bouton.

Que signifie le voyant lumineux sur la minuterie ?

Le voyant indique la durée sélectionnée en mode minuterie ou s'allume fixe en mode Hold. Il s'éteint lorsque la charge est hors tension.

Puis-je utiliser cette minuterie pour un radiateur ou une mijoteuse ?

Non. Le fabricant déconseille formellement d'utiliser cette minuterie pour contrôler des appareils tels que lampes solaires, sauna, appareils de chauffage ou mijoteuses, en raison du risque d'inexactitude temporelle pouvant entraîner des conséquences dangereuses.

L'appareil est-il étanche ?

Non, cette minuterie est conçue pour une installation intérieure dans une boîte de dérivation murale standard. Ne l'exposez pas à l'humidité.

Que faire si la minuterie ne fonctionne pas après installation ?

Vérifiez que l'alimentation est rétablie et que tous les fils sont correctement raccordés. Assurez-vous d'avoir un neutre. Si le problème persiste, contactez un électricien qualifié. L'appareil ne contient aucune pièce réparable par l'utilisateur.

Comment nettoyer la minuterie ?

Débranchez l'alimentation. Nettoyez la surface avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

MODE D'EMPLOI EI210W INTERMATIC

Risque d'incendie de choc électrique

• Débrancher l'alimentation au niveau des disjoncteurs ou des sectionneurs avant de procéder à l'installation ou à l'entretien.
• L'installation et/ou le câblage doivent être conformes aux exigences du code de l'électricité en vigueur.
• Raccorder exclusivement à des conducteurs en cuivre.
• Ne pas utiliser la minuterie pour contrôler des appareils qui pourraient avoir de dangereuses conséquences en raison d'un calcul de temps inexact, tels que lampes solaires, sauna, appareils de chauffage, mijoteuses, etc.

AVIS

- Aucune pièce réparable par l'utilisateur.

Caractéristiques :

• 15 A usage général
• 15 A Résistif
• 1000 W tungstène
• 1/4 HP moteur
• 500 VA ballast électronique
• 1000 VA ballast
• 120 V c.a., 60 Hz

- Fils : Noir-phase, blanc-neutre, rouge-charge, vert-terre

Pose :

1. Couper l'alimentation électrique du circuit.
2. Déposer la plaque murale et débrancher l'interrupteur d'éclairage.

3. Vérifier qu'il y a à la fois un fil de phase et un fil de neutre dans la boîte de dérivation (voir Fig. 1). REMARQUE : S'il n'y a pas ces deux fils, il peut être nécessaire de tirer des câbles supplémentaires avant de pouvoir effectuer l'installation. Dénuder chaque conducteur et s'assurer que l'extrémité des fils est bien droite.

4. Raccorder le fil rouge de la minuterie au fil du luminaire à l'aide d'une marrette (voir Fig. 2).

5. Raccorder le fil noir de la minuterie au fil de phase dans la boîte de dérivation à l'aide d'une marrette.

6. Couper le fil blanc dans la boîte de dérivation (ou ouvrir l'épissure) et dénuder 11 mm d'isolant environ sur les deux fils.

7. Raccorder le fil blanc de la minuterie aux fils blancs dans la boîte de dérivation à l'aide d'une marrette (voir Fig. 2).

8. Raccorder le fil vert de la nouvelle minuterie à la terre existante dans la boîte.

9. Vérifier que tous les fils sont solidement raccordés.

10. Placer la minuterie et tous les fils à l'intérieur de la boîte de dérivation.

11. Attacher la minuterie avec les vis de fixation fournies.

12. Rétablir l'alimentation électrique.

EC/EI200 SERIES

EC/EI210 SERIES

EI220 SERIES

EI230 SERIES

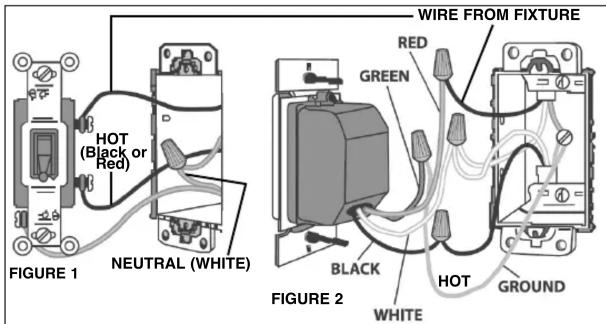

HOT (Black or Red) NEUTRAL (WHITE) WIRE FROM FIXTURE RED GREEN BLACK WHITE HOT GROUND FIGURE 1 FIGURE 2

Minuterie murale à compte à rebours avec fonction "suspendre" MODÈLE SÉRIE: EC200, EC210, EI200, EI210, EI220, EI230

EC/EI200 SÉRIE

EC/EI210 SÉRIE

EI220 SÉRIE

EI230 SÉRIE

Fonctionnement :

Mode minuterie

Appuyez sur et relâchez le bouton de la minuterie pour sélectionner le réglage de l'heure désirée ou pour sélectionner OFF. Le voyant lumineux indique quel réglage de durée est sélectionné et la charge raccordée à la minuterie est mise tension. À la fin du compte à rebours de l'intervalle de temps sélectionné, le voyant s'éteint et la charge raccordée est désactivée.

Mode Hold (fonctionnement continu)

Pour mettre la minuterie en mode de marche pendant des durées prolongées, tenir la touche de la minuterie enfoncée pendant plus de 2 secondes. La minuterie passe alors en mode HOLD (maintien), le voyant HOLD s'allume et la charge raccordée est mise sous tension. Pour quitter le mode HOLD, appuyer brièvement sur la touche de la minuterie. Le voyant s'éteint et la charge raccordée est désactivée.

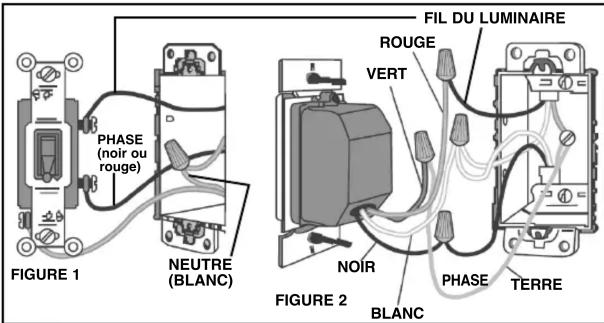

PHASE (noir ou rouge) NEUTRE (BLANC) FIGURE 1 FIL DU LUMINAIRE ROUGE VERT NOIR FIGURE 2 BLANC PHASE TERRE
