Type de produit	Minuterie électrique murale
Marque	Intermatic
Modèle	EI220
Alimentation	120 Vca, 60 Hz
Courant maximal	15 A (général et résistif)
Puissance maximale (tungstène)	1000 W
Puissance maximale (ballast électronique)	500 VA
Puissance maximale (ballast)	1000 VA
Moteur	1/4 HP
Fonctions principales	Minuterie à compte à rebours, mode maintien (Hold)
Câblage	Noir (phase), blanc (neutre), rouge (charge), vert (terre)
Installation	Dans une boîte de dérivation standard avec conducteurs en cuivre
Dimensions (estimation)	4,2 x 4,2 x 2,5 cm
Poids (estimation)	60 g
Sécurité	Débrancher l'alimentation avant installation ; ne pas utiliser pour des applications dangereuses (sauna, chauffage, etc.)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; aucune pièce réparable par l'utilisateur
Pièces détachées et réparabilité	Non disponibles, appareil scellé
Température de fonctionnement (estimation)	0 °C à 40 °C

FOIRE AUX QUESTIONS - EI220 INTERMATIC

Comment installer la minuterie EI220 ?

Coupez l'alimentation au disjoncteur. Déposez la plaque murale et débranchez l'ancien interrupteur. Raccordez le fil rouge de la minuterie au fil du luminaire, le fil noir à la phase, le fil blanc au neutre et le fil vert à la terre. Fixez la minuterie dans la boîte et rétablissez l'alimentation.

Quels sont les fils à utiliser ?

Utilisez le fil noir pour la phase, le blanc pour le neutre, le rouge pour la charge (luminaire) et le vert pour la terre. Tous les conducteurs doivent être en cuivre.

Puis-je utiliser cette minuterie pour un chauffage ?

Non, la notice déconseille l'utilisation pour des appareils pouvant avoir des conséquences dangereuses en cas de mauvais réglage, comme les saunas, lampes solaires ou appareils de chauffage.

Comment régler le temps de compte à rebours ?

Appuyez brièvement sur le bouton de la minuterie pour sélectionner la durée souhaitée. Le voyant indique le réglage choisi. La charge s'allume et s'éteint automatiquement à la fin du compte à rebours.

Que faire si la minuterie ne s'allume pas ?

Vérifiez que l'alimentation est bien rétablie et que les connexions sont correctes : fil noir sur phase, blanc sur neutre, rouge sur charge. Assurez-vous que la charge (ampoule) fonctionne.

Comment mettre en mode maintien (Hold) ?

Maintenez le bouton enfoncé pendant plus de 2 secondes. Le voyant HOLD s'allume et la charge reste allumée en continu. Pour quitter ce mode, appuyez brièvement sur le bouton.

Quelle est la puissance maximale supportée ?

La minuterie supporte jusqu'à 1000 W en tungstène, 500 VA en ballast électronique, 1000 VA en ballast standard, et 1/4 HP pour les moteurs. Le courant maximal est de 15 A.

La minuterie est-elle compatible avec des ampoules LED ?

Oui, à condition que la puissance totale des LED ne dépasse pas 500 VA (ballast électronique). Vérifiez la compatibilité de vos ampoules avec une minuterie.

Comment nettoyer la minuterie ?

Utilisez un chiffon sec pour essuyer la surface. N'utilisez jamais de produits chimiques ou de liquides qui pourraient endommager l'appareil.

Y a-t-il des pièces remplaçables ?

Non, l'appareil ne contient aucune pièce réparable par l'utilisateur. En cas de panne, remplacez l'ensemble de la minuterie.

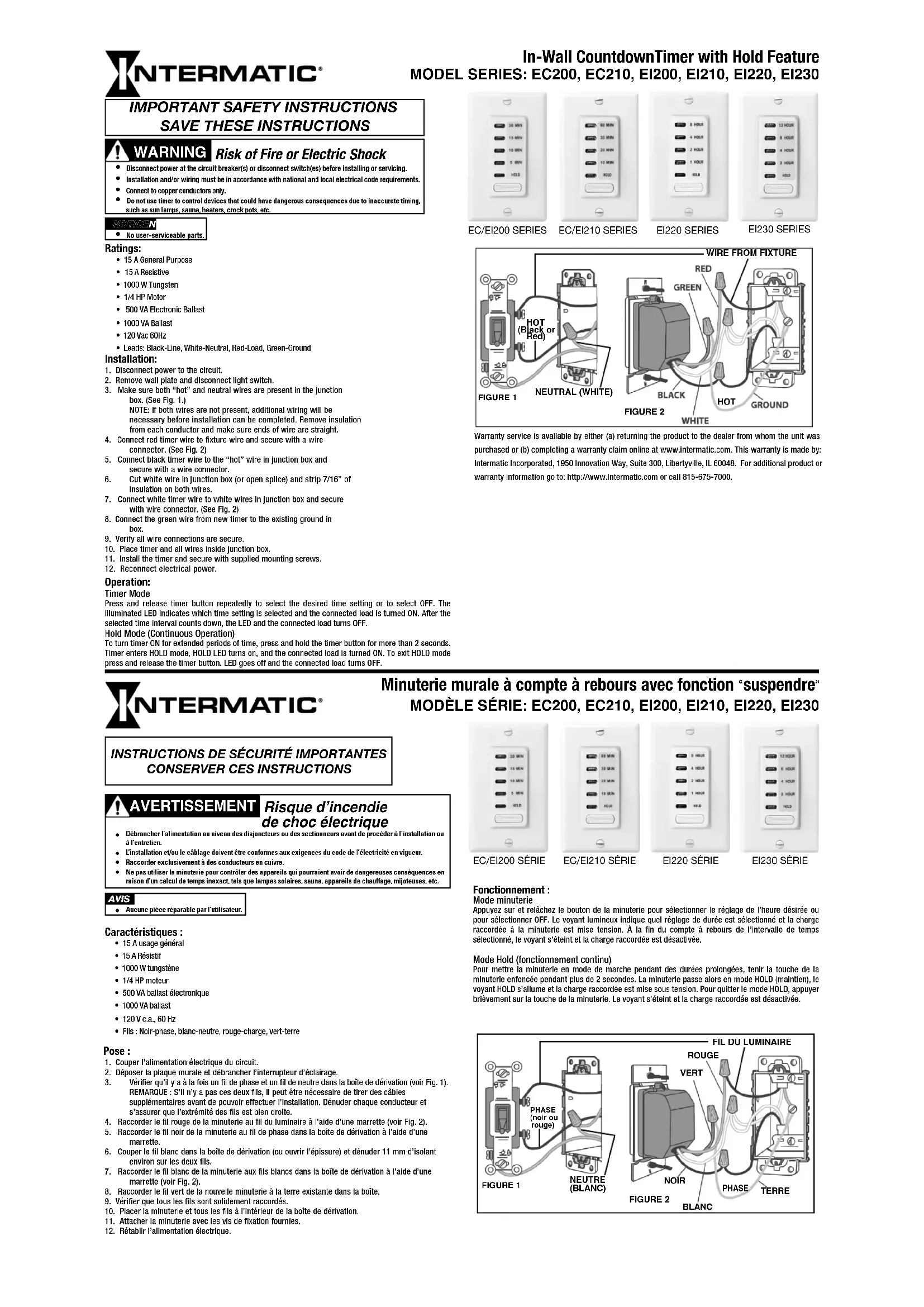

MODE D'EMPLOI EI220 INTERMATIC

Minuterie murale à compte à rebours avec fonction "suspendre"

MODELE SÉRIE: EC200, EC210, EI200, EI210, EI220, EI230

INSTRUCTIONS DE SECURITE IMPORTANTES

CONSERVER CES INSTRUCTIONS

AVERTISSEMENT

Risque d'incendie de chic électrique

Debrancher l'alimentation au niveau des disjoncteurs ou des sectionneurs avant de proceder à l'installation ou
aIentretien
- Installation et/ou le cablage doit être conformes aux exigences du code de l'électricité en vigueur.
Raccorder exclusivement à des conducteurs en cuivre.
- Ne pas utiliser la miniterie pour contrôler des apparés qui pouraient avoir de dangereuses conséquences en
raison d'un calcul de temps inexact, tels que lampes solaires, sauna, appereils de chauffage, injoteuses, etc.

AVIS

ucune piocereparableparlutilisateur.

\section*{Charakteristiques :}

15A usage gencral
15 A Résistif
1000W tungstene
1/4 HP moteur
- 500 VA ballast électronique

1000VA ballast

120Vca.60Hz
Fills: Nolr-phase, blanc-neutre, rouge-charge, vert-terre

EC/El200 SERIE

EC/El210 SERIE

EI220 SERIE

EI230 SÉRIE

Fonctionnement :

Mode minuterie

Appuyez sur et relaçéz le bouton de la minuterie pour sélectionner le réglage de l'heure désirée ou pour sélectionner OFF. Le voyant lumineux indique quel réglage de durée est sélectionné et la charge raccordée à la minuterie est mise tension. À la fin du compte à rebours de l'intervalle de temps选拔ionné, le voyage s'étaient et la charge raccordée est désactivée.

Mode Hold (fonctionnement continu)

Pourmettre la minuterie en mode de marchependant des durées prolongées,tenir la touche de la minuterie enforcé pendant plus de 2 secondes. La minuterie passée alsont en mode HOLD (mainitien),le voyant HOLD sallume et la charge raccordée est mise sous tension.Pour quitter le mode HOLD,appuyer brieuvrement sur la touche de la minuterie.Levoyant s'eteint et la charge raccordée est désacchée.

Pose :

1. Couper l'alimentation électric du circuit.
2. Déposer la plaque murale et débrancher l'interrupteur d'éclairage.

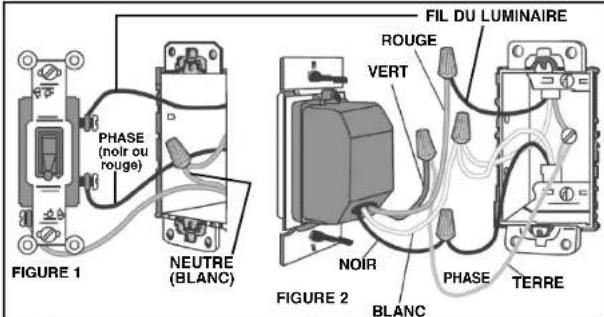

3. Verifier qu'il y a à la fois un fil de phase et un fil de neutre dans la boîte de dérivation (voir Fig. 1). REMARQUE: S'Il n'y a pas ces deux fils, il peut être nécessaire de tirer des cables supplémentaires avant de pouvoir effectuer l'installation. Dénuder chaque conducteur et s'assurer que l'extrésité des fils est bien droité.
4. Raccorder le fil rouge de la minuterie au fil du luminaire à l'aide d'une marrette (voir Fig. 2).
5. Raccorder le fil noir de la minuterie au fil de phase dans la bolte de dérivation à l'alde d'une marrette.
6. Couper le fil blanc dans la boite de derivation (ou ouvr l'épissure) et dénuder 11 mm d'isolant environ sur les deux fins.
7. Raccorder le fil blanc de la minuterie aux fils blancs dans la bolte de dérivation à l'alde d'une marrette (voir Fig. 2).
8. Raccorder le fill vert de la nouvelle minuterle à la terre existaante dans la boite.
9. Vérifier que tous les fils sont solidement raccordés.
10. Placer la minuterie et tous les fils à l'intérieur de la boite de dérivation.
11. Attacher la minuterie avec les vis de fixation foumies.
12. Retablit l'allmentation electrique.
