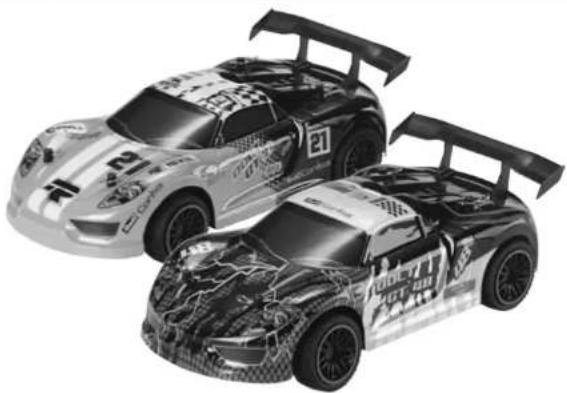

Bolt GT 21 - Maquettisme Revell - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Bolt GT 21 Revell au format PDF.
| Type de produit | Voiture de course radiocommandée, maquette à l'échelle |
| Marque | Revell Control |
| Modèle | Bolt GT 21 |
| Alimentation du véhicule | 4 piles AA de 1,5 V (non fournies) |
| Alimentation de la télécommande | 2 piles AA de 1,5 V (non fournies) |
| Âge recommandé | 8 ans et plus, sous surveillance d'un adulte |
| Utilisation | Intérieur ou extérieur par temps sec, sur surface plane et dégagée |
| Fonctions principales | Marche avant, marche arrière, direction gauche/droite |
| Réglage de la trajectoire | Compensateur de marche en ligne droite (sous le véhicule) |
| Portée de la télécommande | Environ 10 mètres |
| Pneus | Pneus profilés pour bonne adhérence |
| Construction | Robuste, haute vitesse |
| Entretien et nettoyage | Chiffon propre et humide, éviter l'eau, protéger de la chaleur directe |
| Sécurité | Ne pas utiliser sur voies publiques, près de personnes/animaux/eau ; couper l'alimentation après usage |
| Pièces détachées et réparabilité | Utiliser uniquement des pièces originales Revell Control (www.revell-control.de) |
| Dimensions approximatives | Environ 25 cm de long |
| Poids approximatif | Environ 500 g (avec piles) |
FOIRE AUX QUESTIONS - Bolt GT 21 Revell
Questions des utilisateurs sur Bolt GT 21 Revell
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Maquettisme au format PDF gratuitement ! Retrouvez votre notice Bolt GT 21 - Revell et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Bolt GT 21 de la marque Revell.
MODE D'EMPLOI Bolt GT 21 Revell
Réglementation sur les déchets d'équipement électrique et électronique : Pour procéder à
l'élimination, enlever toutes les piles et batteries. Toujours couper les câbles d'alimentation individuellement. Lors de l'élimination des sources d'énergies, la capacité des piles doit être épuisée et les batteries entièrement déchargées. Recouvin les pôles non protégés de ruban adhésif afin d'éviter les couts-circuits. Remètre toutes les piles et batteries ainsi que tous les appareils électriques aux centres de collecte pour les déchets électroniques de votre commune. Jeter le reste des éléments avec vos ordures métagères.
Lors de l'utilisation, danger dû à un fort développement de chaleur et à des éléments rotatifs ! La surveillance par des adultes est nécessaire !
Let op:
Revell GmbH déclare par la présente que ce produit est conforme aux normes et directives en vigueur. La déclaration de conformité est consultable sur le site www.revell-control.de.
Consignes de sécurité :
- Cette notice d'utilisation doit être lue dans son intégralité et comprise avant toute mise en service
- Veuillez conserver cette notice d'utilisation et l'emballage qui comportent des informations importantes.
- L'utilisateur de ce modèle doit se conformer aux consignes d'utilisation figurant dans ce mode d'emploi.
- Ce modèle convient aux enfants de 8 ans et plus. Il doit être utilisé sous la surveillance des parents.
- Attention ! Ne convient pas aux enfants de moins de 36 mois. Petites pièces. Risque d'étoufferment !
- Ce modèle est conçu pour être utilisé à l'intérieur ou à l'extérieur par temps sec.
- Maintenir les mains, le visage et les vêtements amples éloignés du modèle en marche.
- Éteindre la télécommande et modèle lorsqu'ils ne sont pas utilisés.
- Retirer les batteries de la télécommande et du modèle lorsqu'ils ne sont pas utilisés.
- Toujours garder les yeux fixés sur modèle afin de ne pas en perdre le contrôle. Le manque d'attention et la négligence peuvent être la cause de dommages importants.
- Ne pas actionner le modèle à proximité de personnes, d'animaux, de routes ou de l'eau.
- Ce modèle ne doit pas être utilisé par des personnes ayant un handicap physique ou mental. Si vous n'avez aucune expérience avec les modèles radiocommandés, nous vous conseillons de faire appel à une personne expérimentée pour commencer.
- N'utilisez jamais le modèle si vous avez pris des stupéfiants ou bu de l'alcool.
CARACTÉRISTIQUES PRINCIPALES
Racing Car
- Construction robuste et haute vitesse
- Plaisir de pilotage prolongé sans recharge grâce au fonctionnement à piles
- Pneus profilés pour une bonne adhérence et une bonne tenue de route
- Ce modèle de doit pas être utilisé sur les voies de circulation automobile publiques !
- De manière générale, même en cas de dysfonctionnements et de pannes, il faut faire attention à ce que la maquette ne blesse personne.
- N'utiliser que des pièces de rechange originales de Revell Control pour les réparations ou modifications du modèle. Dans le cas contraire, le modèle risquerait d'être abimé ou de présenter un danger. Alin de limiter les risques, utilisez toujours le
modèle dans une position permettant un évitement rapide le cas échéant.
Consignes de sécurité pour la télécommande :
- Les piles rechargeables doivent être retirées de la radiocommande ou du modèle avant leur chargement.
- Ne pas recharger les piles jetables. - Les piles rechargeables doivent être rechargées en présence d'un adulte.
- Ne pas mélanger des piles de type diffèrent ou des piles neuves et des piles usagées.
- Seules les piles recommandées ou de même type peuvent être utilisées.
- Pour la télécommande, nous recommandons l'usage de piles alcalines au manganèse. Pour préserver l'environnement, les piles non-rechargeables de cette télécommande ou
d'autres appareils électriques de la maison peuvent être remplacées par des piles rechargeables (batteries).
- Respecter la polarité indiquée (+ et -) lors de l'insertion des piles.
- Les piles vides doivent être retirées de la télécommande.
- Ne pas court-circuiter les bornes de raccordement.
- Retirer les piles de la télécommande si celle-ci n'est pas utilisée pendant une période prolongée.
- Retirer les piles de la radiocommande et du modèle si celles-ci ne sont pas utilisées pendant une période prolongée.
Entretien et soin :
- Nettoyer le modèle avec un chiffon propre et humide.
- Protéger le modèle et les piles de tout rayonnement lumineux direct et/ou de toute source de chaleur directe.
- Éviter tout contact du modèle et de la radiocommande avec l'eau, car cela pourrait endommager les composants électroniques.
- Sous réserve de modifications techniques et des couleurs !
Indications relatives à la batterie, aux piles de la télécommande :
Alimentation :
Piles : DC 3 V:
2 x 1,5 V AA piles
(non lournies)
Indications relatives aux piles du véhicule :
Alimentation :==
Piles : DC 6 V; 4 x 1,5 V AA
(non fournies)
1 VÉHICULE
1A Essieu moteur
1B Antenne sous la carrosserie
1C Vis de sécurité du compartiment à piles
10 Interrupteur ON/OFF
1E Compensateur de marche en ligne droite
1F Compartiment à piles
2 TÉLÉCOMMANDE
2A Régulateur de vitesse
2B Diode témoin
2C Direction
2D Interrupteur ON/OFF
2E Compartiment à pile
3 INSÉRER LES PILES
Télécommande
3A Retirer prudemment le couvercle.
3B Insérer 2 piles de 1,5 V AA en respectant les polarités indiquées à l'intérieur du compartiment.
3C Fermer le couvercle du compartiment de la batterie.
Modèle
3D Dévisser le couvercle et l'enlever.
3E Insérer 4 piles AA de 1,5 V en faisant attention aux indications de polarité à l'intérieur du compartiment.
3F Fermer le couvercle du compartiment à piles et le visser.
4 DÉMARRAGE
Allumer d'abord l'interrupteur ON/OFF de la télécommande ; le témoin lumineux s'allume (4A). Après seulement, mettre l'interrupteur ON/OFF du véhicule sur la position ON (4B). Après utilisation, les interrupteurs ON/OFF (1D) et (2D) doivent être positionnés sur OFF. Faute de quoi, une commande de marche involontaire pourrait provoquer le démarrage du véhicule et causer des dommages importants.
5 ÉQUILIBRAGE DE LA COMMANDE
Un réglage correct est la condition de base requise pour un comportement routier irréprochable du véhicule. La symtonisation est simple, mais nécessite de la patience et du doigté. Veuillez respecter scrupuleusement les consignes suivantes : Si le véhicule dévie vers la gauche ou la droite sans commande correspondante du pilote... corriger l'ajustement de la trajectoire au moyen du compensateur de marche en ligne droite (1E) en le faisant plyoter dans le sens opposé. L'ajustement de trajectoire se trouve sous le véhicule (voir 5).
6 CONTRÔLE DU VÉHICULE
6A Pour avancer, pousser le levier de translation avant et arrière (2A) situé sur le côté gauche de la télécommande.
6B Pour reculer, abaisser le levier de translation avant et arrière (2A).
6C Pour effectuer des virages à gauche, pousser le levier de direction droit (2C) de la radiocommande vers la gauche.
6D Pour effectuer des virages à droite, pousser le levier de direction droit (2C) de la radiocommande vers la droite.
• Toujours garder les yeux fixés sur le véhicule, ne pas regarder la télécommande !
- Lors des premières tentatives de conduite, il n'est pas rare d'actionner les régulateurs trop vigoureusement. Faites attention à disposer de sulfisamment de place.
Après un crash, lâchez aussitôt le levier de marche avant/arrière afin de ne pas endommager l'électronique.
ENVIRONNEMENT DE CONDUITE ADAPTÉ :
Le lieu de conduite du véhicule doit répondre aux critères suivants :
1. Ce devrait être un endroit disposant de la plus grande surface libre possible, sans obstacles.
2. Lors du démarrage, s'assurer impérativement qu'aucune personne ni aucun animal ne se trouvent à proximité.
3. Toujours garder les yeux fixés sur le véhicule, afin qu'il ne percute pas le conducteur, d'autres personnes ou d'autres animaux et les blesse.
REMÉDIER AUX DÉFAILLANCES
Problème : Le véhicule ne se déplace pas.
Cause : 1. Les piles sont trop faibles ou plates.
Solution : 1. Les piles ne sont probablement pas insérées correctement. Veuillez respecter
les indications de polarité sur le modèle.
- Remplacer les piles usagées par des piles neuves.
Problème : La télécommande radio ne fonctionne pas.
Cause : 1. La pile n'est pas correctement insérée.
- La pile est déchargée
Solution : 1. Vénifier que les piles sont correctement insérées.
- Remplacer les piles usagées par des piles neuves.
Problème : Le véhicule ne répond pas aux ordres de la télécommande.
Cause : 1. Les piles sont déchargées.
- La connexion entre la télécommande et le véhicule est interrompue.
Solution : 1. Insérer de nouvelles piles.
- Lorsque le modèle est éloigné de plus de 10 mètres, se déplacer vers le
modèle.
Vous trouverez des conseils supplémentaires sur internet à www.revell-control.de.
Vous trouverez nos modalités de commande, nos conseils d'échange pour les pièces détachées et bien d'autres informations utiles concernant tous les modèles de Revell Control sur www.revell-control.de.
www.revell-control.de
24615 - 24616
Revell
Control
