Caractéristiques	Détails
Type de produit	Four
Capacité	30 litres
Puissance	900 W
Fonctionnalités	Cuisson, réchauffage, décongélation
Type de contrôle	Manuel avec boutons
Dimensions (L x P x H)	48,5 x 39,5 x 27,5 cm
Poids	12 kg
Matériau de la cavité	Acier inoxydable
Sécurité	Système de verrouillage de porte, protection contre la surchauffe
Consommation énergétique	Classe énergétique A
Accessoires inclus	Plateau tournant, grille
Garantie	2 ans

FOIRE AUX QUESTIONS - YWMMS3130RZ WHIRLPOOL

Comment préchauffer le four WHIRLPOOL YWMMS3130RZ ?

Pour préchauffer le four, tournez le bouton de température sur la température désirée et appuyez sur le bouton de démarrage. Le four émettra un signal sonore une fois qu'il aura atteint la température.

Que faire si le four ne s'allume pas ?

Vérifiez que le four est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer l'intérieur du four ?

Utilisez un nettoyant pour four adapté et un chiffon doux. Évitez d'utiliser des produits abrasifs qui pourraient rayer la surface.

Pourquoi le four émet-il des bruits étranges pendant le fonctionnement ?

Des bruits peuvent être causés par des pièces en mouvement ou des aliments qui touchent les parois du four. Si le bruit persiste, il est conseillé de contacter le service après-vente.

Comment régler la minuterie sur le WHIRLPOOL YWMMS3130RZ ?

Tournez le bouton de la minuterie à la durée souhaitée et appuyez sur le bouton de démarrage. Le minuteur émettra un signal sonore lorsque le temps sera écoulé.

Le four ne chauffe pas correctement, que faire ?

Vérifiez que la température est réglée correctement. Si le problème persiste, il pourrait s'agir d'un problème avec l'élément chauffant ou le thermostat, et il est recommandé de faire appel à un technicien.

Comment utiliser la fonction de cuisson à la vapeur ?

Ajoutez de l'eau dans le réservoir prévu à cet effet, sélectionnez le mode de cuisson à la vapeur et réglez la durée et la température souhaitées.

Est-ce que je peux utiliser du papier aluminium dans le four ?

Oui, vous pouvez utiliser du papier aluminium, mais évitez de le placer directement sur les éléments chauffants ou de bloquer les ouvertures de ventilation.

Comment réinitialiser le four en cas de problème ?

Débranchez le four pendant environ 5 minutes, puis rebranchez-le. Cela peut réinitialiser les systèmes internes.

MODE D'EMPLOI YWMMS3130RZ WHIRLPOOL

Sécurité du four à micro-ondes 20

ENTRETIEN ET RÉPARATION DU FOUR À MICRO

ONDES 22

Nettoyage general 22

INSTRUCTIONS D'INSTALLATION 22

SPECIFICATIONS 22

Outils et Pièces 22

Pièces fournies. 23

Exigences d'Emplacement 24

Dimensions du produit 24

Dimensions d'installation 25

Spécifications électriques 25

INSTALLATION 26

Preparation de l'ensemble four a micro-ondes/hotte 26

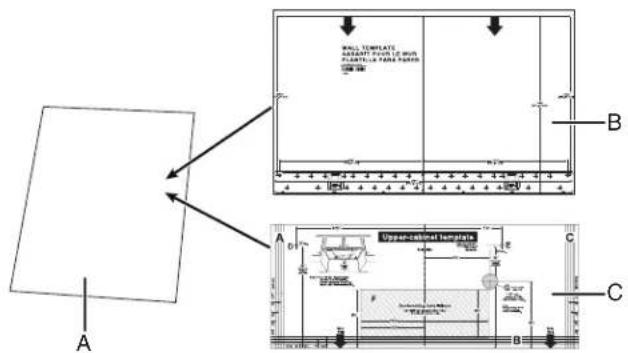

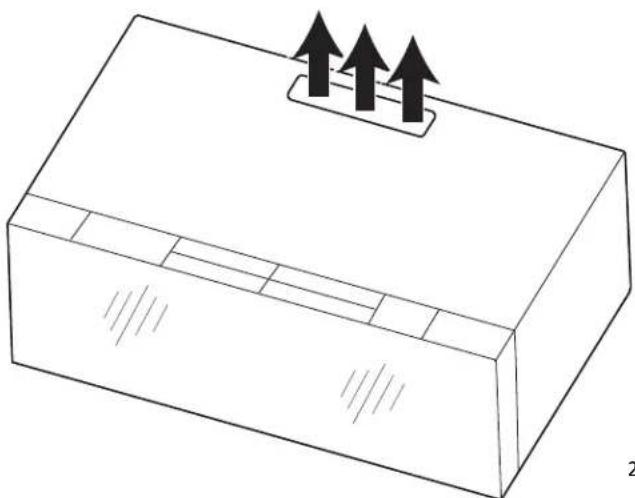

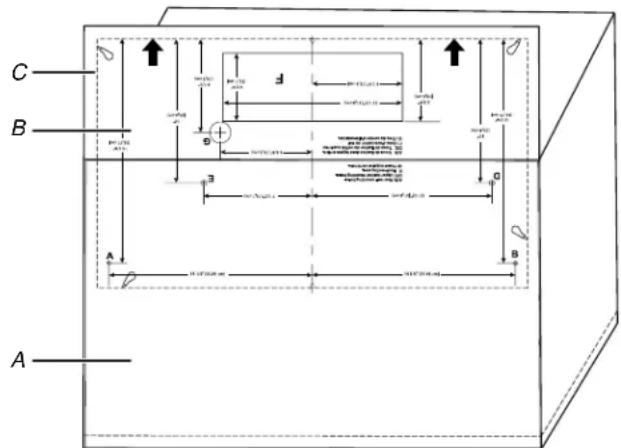

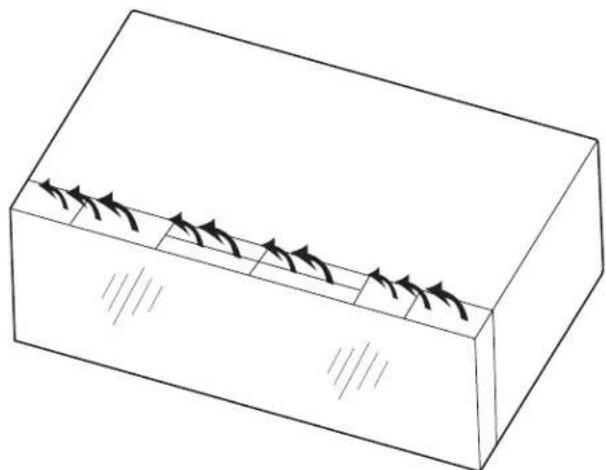

Séparer le gabarit en carton (sur certains modèles) 26

Trouver le gabarit d'installation (sur certains modèles) 27

Type d'installation 27

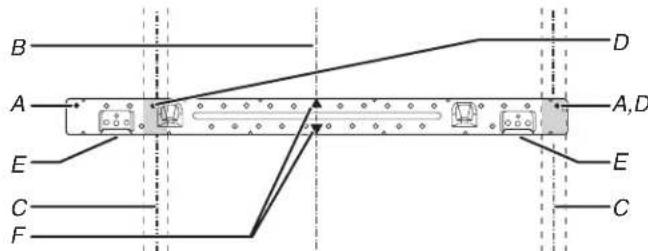

Trouver les montants de cloison 28

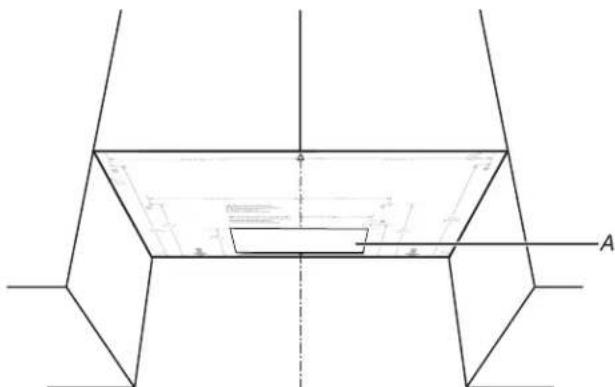

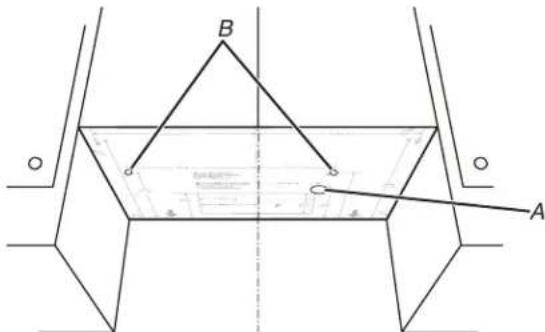

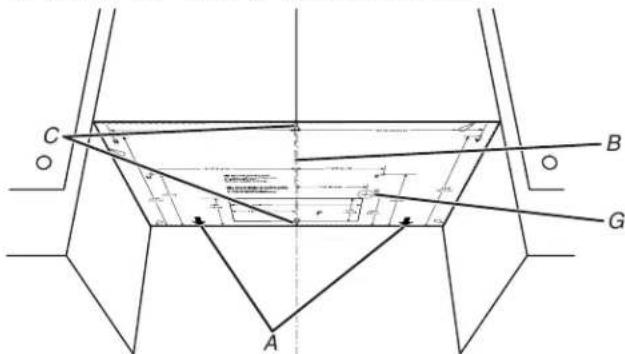

Marquage et perçage de l'armoire supérieure 29

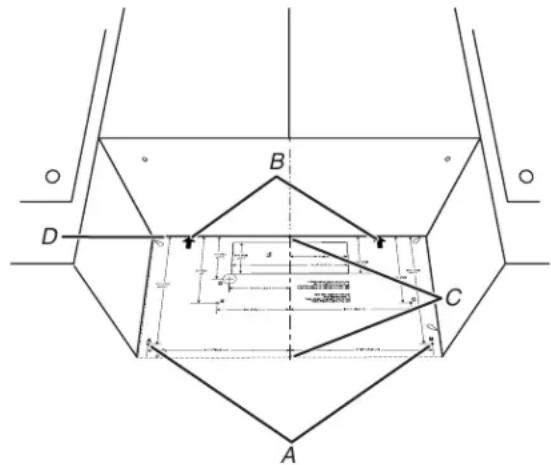

Marquage et perçage du mur arrêté 30

Fixation de la plaque de montage au mur 31

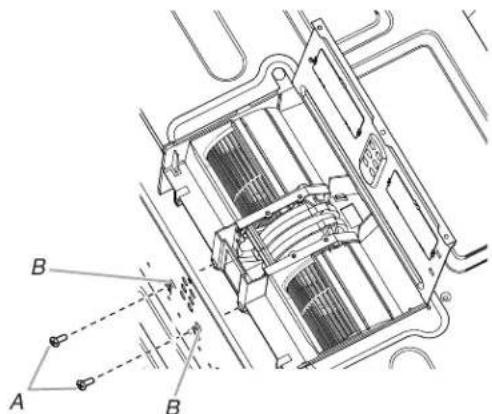

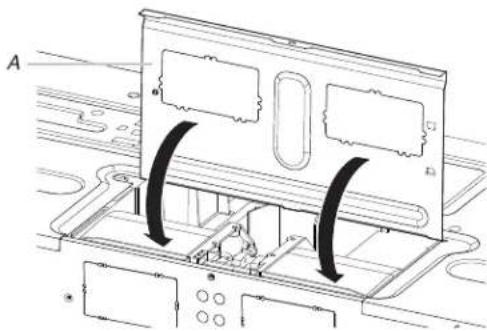

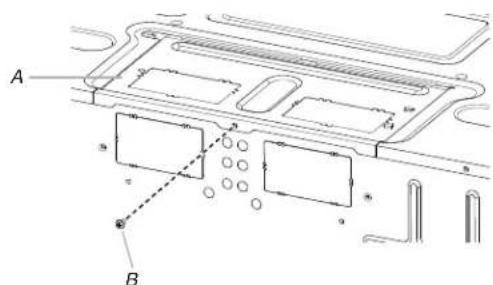

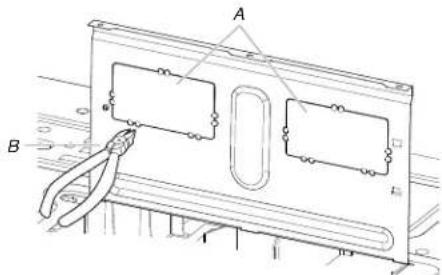

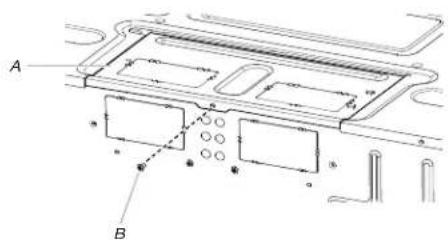

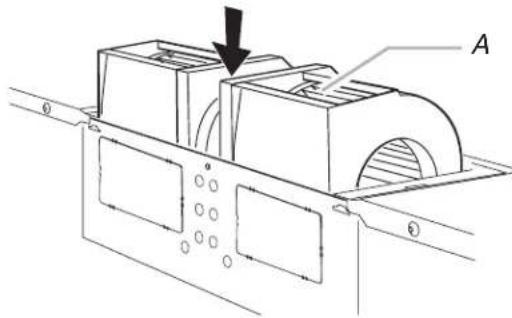

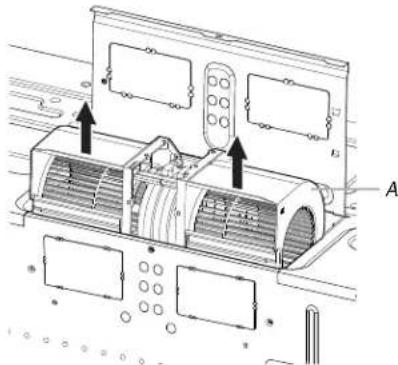

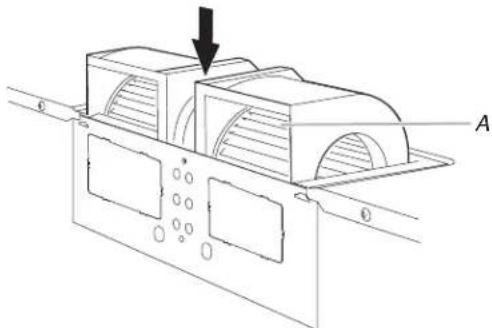

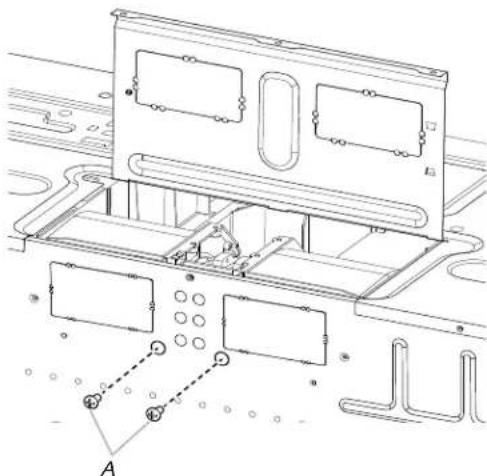

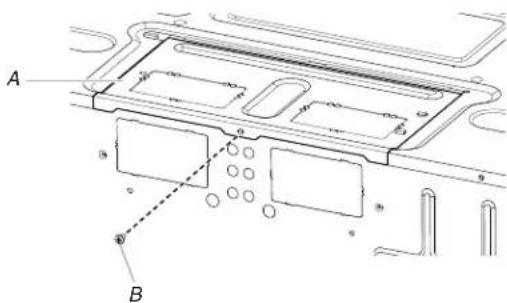

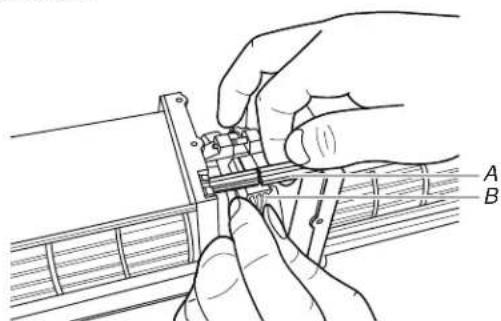

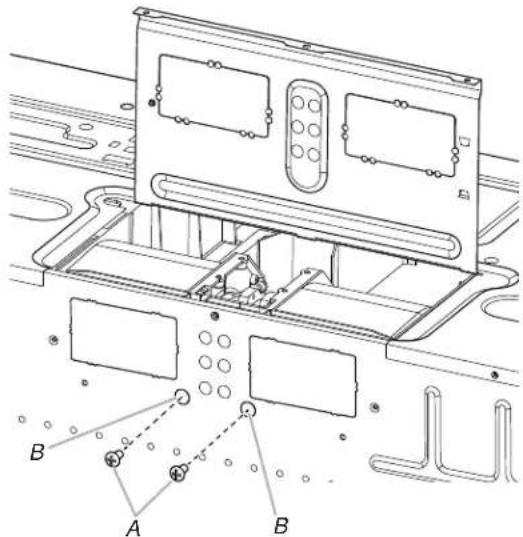

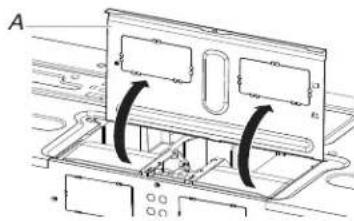

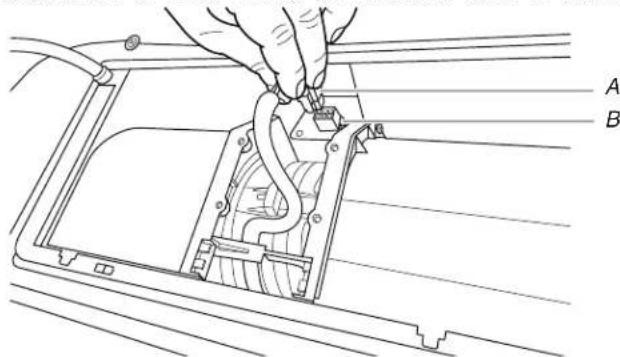

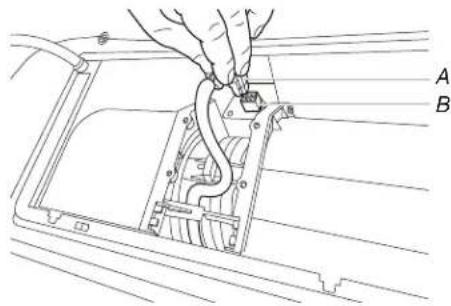

Réorientation du moteur du ventilateur 32

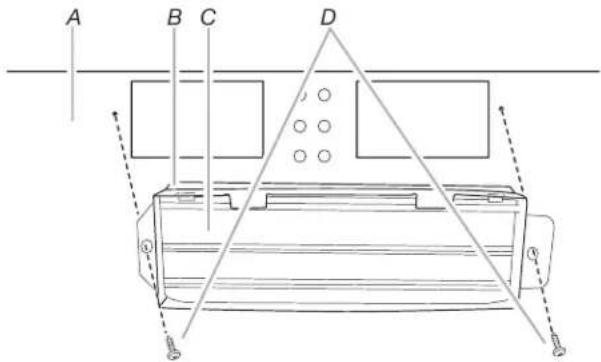

Installation du clapet antiretour 35

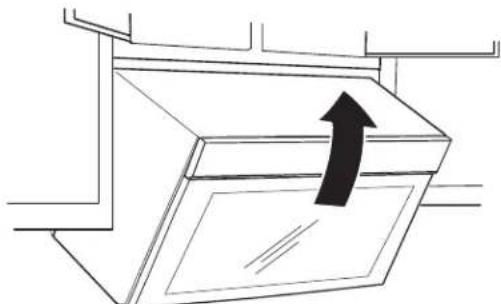

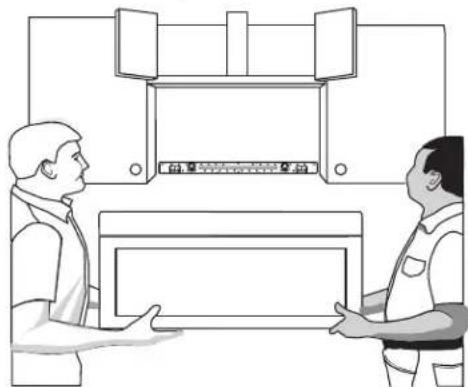

Installation du four à micro-ondes 35

Achever I'installation 36

SPECIFICATION DE LA CONCEPTION DU CIRCUIT

D'EVACUATION 37

IMPORTANT:

Save for local electrical inspector's use.

IMPORTANT :

A conserver pour consultation par l'inspecteur local des installations électriques.

W11737968A

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil. Assurez-vous de tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves. Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ». Ces mots significent :

ADANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

IMPORTANT INSTRUCTIONS DE SECURITÉ

Lors de l'utilisation d'appareils électriques, il faut toujours observer certaines précautions élémentaires de sécurité, y compris les suivantes :

AVERTISSEMENT: Pour réduire les risques de brûlure, de décharges électriques, d'incendie, de blessures ou d'exposition à un rayonnement excessif de micro-ondes :

Lire toutes les instructions avant d'utiliser l'appareil.
■ Lire et respecter les « PRECAUTIONS POUR ÉVITER LES EXPOSITIONS POSSIBLES À UN RAYONNEMENT EXCESSIF AUX MICRO-ONDES » spécifiques de ce manuel.
Cet appeareil doit etre relié à la terre. Brancher uniquement dans une prise reliée à la terre. Consulter le point « INSTRUCTIONS DE LIAISON À LA TERRE » de cette section.
- Installer ou placer cet apparéil en respectant toutes les instructions d'installation fournies.
Certains produits comme les oeufs entiers et les contenant scellés, comme un pot en verre fermé, peuvent exploser et ne devraient pas être chauffés dans ce four.
Utiliser cet appeareil uniquement dans le cadre de l'usage auquel il se destine comme décrit dans le manuel. Ne pas utiliser de produits chimiques corrosifs ou dégageant des vapeurs dans cet appeareil. Ce type de four est spécialement concu pour chauffer, cuire ou secher des alimentés. Il n'est pas concu pour une utilisation à des fins industrielles ou en laboratoires.
■ LE CONTENU CHAUD PEUT PROVOUER DES BRULURES GRAVES. NE PAS LAISSE RÉS ENFANTS UTILISER LE FOUR À MICRO-ONDES. Retirer les aliments chauds avec prudence.
Ne pas utiliser ce produit si la fiche ou le cordon est endommagé, s'il ne fonctionne pas correctement ou s'il a subi une chute ou a été endommagé de chaque façon que ce soit.

■ Seule une personne qualifiée est habilitée à effectuer une intervention d'entretien sur cet apparéil. Communiquer avec l'entreprise de service autorisé la plus pres de chez vous pour la vérification, la réparation et le réglage.
Ne pas couvir ou obstruer les ouvertures de l'appareil.
Ne pas ranger l'appareil à l'extérieur. Ne pas utiliser ce produit pres d'une source d'eau comme un évier de cuisine, un sous-sol humide, une piscine ou tout autre emplacement semblable.
Ne pas immerger le cordon ou la fiche dans I'eau.
■ Maintenir le cordon à l'écart de toute surface chaude.
■ Ne pas laisser le cordonPENDRE par-dessus le bord d'une table ou d'un comptoir.
Ne pas utiliser de pieces de remplacement qui n'ont pas été recommandées par le fabricant (c.-à-d., des pieces fabriquées à la maison à l'aide d'une imprimante 3D).
Voir les instructions de nettoyage de la surface de la port dans la » section « Entretien et réparation du four à micro-ondes »
- Les liquides, comme l'eau, le café ou le thé, peuvent être chauffés au-delà du point d'ébullition sans pour autant avoir l'air de bouillir. Des bulles ou une ébullition lorsque le contenant est sorti du four à micro-ondes ne sont pas toujours visibles. LE CONTENU LIQUIDE TRES CHAUD PEUT AINSI SOUDAINEMENT BOUILLIR LORSQUE LE CONTENANT EST DE PLACÉ OU SI UN USTENSILE EST INSERÉ DANS LE LIQUIDE.
Ne pas utiliser un apparéil de chauffage ou de cuisson sous cet apparéil.

CONSERVER CES INSTRUCTIONS

IMPORTANT INSTRUCTIONS DE SECURITÉ

Lors de l'utilisation d'appareils électriques, il faut toujours observer certaines précautions élémentaires de sécurité, y compris les suivantes :

AVERTISSEMENT: Pour réduire les risques de brûture, de décharges électriques, d'incendie, de blessures ou d'exposition à un rayonnement excessif de micro-ondes :

■ Ne pas fixer l'appareil au-dessus ou pres d'un apparéil de chauffage ou de cuisson.
Ne pas installer au-dessus d'un évier.
Ne rien placer directement sur le dessus de l'appareil lorsque ce dernier est utilisé.
Nettoyer régulierement les hottes de ventilation - Ne pas laisser laGRAISSESACCUMULER dans la hotte ou le filtre.
Lorsque des alimentés sont flambés sous la hotte,mettre le ventilateur en marche.
- Peut être place au-dessus d'un équipement de cuisson électrique ou au gaz.
Conçu pour être utilisé au-dessus d'une cuisinière d'une largeur maximum de 36 po (91,44 cm).

Nettoyer le filtr de la hotte d'extraction en faisant attention. Des agents nettoyants corrosifs, comme du nettoyant à four à basse de soude peut endommager le filtr.
Pour réduire les risques d'incendie dans la cavité du four :
- Ne pas trop fait rare cuire les alimentents. Surveiller attentivement l'appareil lorsque du papier, du plastique ou d'autres matériaux combustibles sont placés à l'intérieur pour faciliter la cuisson.
- Retirer les attaches des sacs en papier ou en plastique avant de placer le sac dans le four.
- Si des matériaux prennten en feu dans le four, garder la porte du four fermée, éteindre le four et débrancher le cordon d'alimentation ou fermer l'alimentation au fusible ou disjoncteur.
- Ne pas utiliser la cavité comme remisage. Ne pas laisser de produits en papier, d'ustensiles de cuisson ou d'aliments dans la cavité lorsque l'appareil n'est pas utilisé.

CONSERVER CES INSTRUCTIONS

PRECAUTIONS POUR EVITER TOUTE EXPOSITION ÉVENTUELLE AU RAYONNEMENT EXCESSIF DE MICROONDES ET UTILISER L'APPAREIL SANS DANGER

(a) Ne pas tenter de faire fonctionner ce four lorsque la porte ouverte puisque l'utilisation la porte ouverte peut entrainer une exposition dangereuse au rayonnement des micro-ondes. Il est important de ne pas modifier ou contourner le verrouillage de sécurité.
(b) Ne placer aucun objet entre le devant du four à micro-onc et la porte ou ne pas permettre à de la saleté ou des rés de nettoyage de s'accumuler sur les surfaces des joints (d) d'étanchéité.

pe pas ouvir le four a micro-ondes s'il est endommagé. I est très important que la porte du four ferme correctement et qu'il n'y aït pas de dommage à :

(1) la porte (tordue);
(2) les charnières et loquets (brises ou laches);

§3) les joints d'étanchéité de la porte et leur surface.

dus
Le four ne doit pas etre regle ou reparé par une personne autre qu'une personne d'entretien qualifiée.

ENTRETIEN ET RÉPARATION DU FOUR À MICRO-ONDES

Nettoyage général

IMPORTANT : Avant le nettoyage, s'assurer que toutes les commandes sont désactivées et que le four à micro-ondes est froid. Toujours suivre les instructions figurant sur les étiquettes des produits de nettoyage.

L'usage de savon, d'eau et d'un chiffon doux ou d'une éponge suggéré en priorité, sauf indication contraire.

ACIER INOXYDABLE ET ACIER INOXYDABLE NOIR (sur certains modèles)

REMARQUE: Afin d'éviter d'endommager les surfaces en acier inoxydable, ne pas utiliser de tampons à récurer savonnieux, de nettoyants abrasifs, de crème à polir pour table de cuisson, de tampons en laine d'acier, de chiffons de lavage réches ou d'essuie-tout abrasifs. Ils peuvent endommager les surfaces en acier inoxydable, même après une seule application ou quelques uns.

Frotter dans la direction du grain pour éviter les dommages.

Méthode de Nettoyage :

• Affresh® Nettoyant pour acier inoxydable - numéro de piece W10355016 (vendu séparation) ou chiffons pour acier inoxydable affresh® - numéro de piece W1055049 (vendu séparation):
• Consulter le Guide de démarrage rapide pour les informations de commande.
  Vinaigre pour les taches d'eau dure.

EXTÉRIEUR DE LA PORTE DU FOUR À MICROONDES

Méthode de Nettoyage :

Nettoyant à vitre et chiffon doux ou éponge : Appliquer le nettoyant à vitre sur un chiffon doux ou une éponge et non directement sur le tableau.
Nettoyant affresh pour apparéils de la cuisine - numéro de piece W10355010 (vendu séparément): Voir la section « Information de commande en ligne » du Guide de démarrage rapide pour commander.

REVÉTEMENT INTÉRIEUR ANTIADHÉSIF (sur certains modèles)

Pour éviter d'endommager l'intérieur du four à micro-ondes, ne pas utiliser d'ustensiles en métal ou tranchants, de grattoirs, de nettoyants abrasifs ou d'autres accessoires de récurage.

CAVITE DU FOUR À MICRO-ONDES

Afin d'éviter d'endommager la cavité du four à micro-ondes, ne pas utiliser de tampons à recuner savonnoux, de nettoyants abrasifs, de tampons en laine d'acier, de chiffons de lavage réches ou certains essuie-tout.

Sur les modeles en acier inoxydable, frottier dans le sens du grain pour éviter d'endommager le fini.

La zone de contact entre la porte fermée et le cadre du four à micro-ondes doit être maintainue propre.

Méthode de Nettoyage :

Saleté moyenne

Savons et détergents doux, non abrasifs :

Rincer à l'eau propre et sécher avec un chiffon doux sans charpie.

Saleté tenace

• Savons et détergents doux, non abrasifs :
  Faire chauffer une tasse (250 mL) d'eau pendant 2 à 5 minutes dans le four à micro-ondes. La vapeur amollira la saleté. Rincer à l'eau propre et secher avec un chiffon doux sans charpie.

Odeurs

■ Jus de citron ou vinaigre : Faire chauffer une tasse (250 mL) d'eau avec 1 c. à Cuillère à est table (15 mL) de jus de citron ou de vinaigre pendant 2 à 5 minutes dans le four à micro-ondes.

FILTRES A GRAISSE

Nettoyant doux et tampon à récurer
Lave-vaissselle

INSTRUCTIONS D'INSTALLATION SPECIFICATIONS

Outils et Pièces

Outils nécessaires

Ruban à mesurer
Crayon
Ciseaux
Ruban-cache ou punaises
Perceuse
Tournevis à tete cruciforme no 2
Detecteur de montant
Tournevis à tete cruciforme no 3 pour les vis de 1 / 4 - 20 × 3 (76 mm)
Méche de 3/16 po (5 mm), 3/8 po (10 mm), 5/8 po (16 mm)
Scie-cloche de 3/4 po (19 mm)
Scie a guichet
Pince coupante
Clé à douille (ou clé polygonale) de 7/16 po (11 mm) pour tirefonds de 1/4 po x 2 po (6,4 mm x 51 mm)
Scie à trou de 112 po (38 mm) pour armoire de bois ou de métal
Pistolet à calfeutrage et calfeutrant étanche
Ruban adhesif pour conduit.

Matériaux nécessaires

Composants standard pour évacuation à travers le mur ou à travers le toit. Voir la section « Spécifications/conception du circuit d'évacuation »

Pèces fournies

Pièce Dessin Description	Q'té Où puis-je trouver
Paquet de vis		Vis à tête ronde de 3/16 24 x 3 po	- 2	A. Mousse extérieure dans la boîte de carton
		Vis à tête plate de 1/4 - 20 x 3 po	2
		Rondelles 2

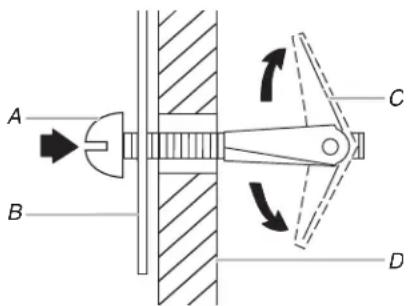

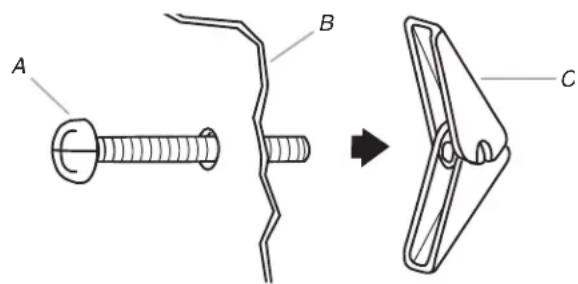

		Écrou à bascule de 3/16 po	2
		Tirefonds de 1/4 po x 2	po 2
		Vis à tôle no 6 x 3/8 po	2
		Bague de cordon d'alimentation électrique	1
Clapet		Clapet antiretour pour évacuation par le mur ou le toit	1
Documentation		Documentation 1
Plaque de montage		Plaque de montage 1

Consulter les codes locaux. Vérifier l'alimentation électrique existante. Consulter les « Spécifications électriques »

Il est recommandé de faire réaliser tous les raccordements électriques par un electricien qualifié agrée.

REMARQUE :

■ Les articles de quincaillerie suivants sont destinés à l'utilisation sur un montant de bois. En présence d'une structure de mur différent, utiliser les éléments de fixation appropriés.
S assurer d'acheter uniquement des pieces et des accessoires Whirlpool certifiés par le fabricant de l'appareil. Il se peut que l'installation nécessite des pieces supplémentaires. Pour commander, voir la section « Information de commande en ligne » du Guide de démarrage rapide.

Exigences d'Emplacement

Inspector l'ouverture où le four a micro-ondes sera installé. L'emplacement doit composer les caractéristiques suivantes :

• Dimensions minimales à respecter lors de l'installation. Voir l'illustration « Dimensions à respecter lors de l'installation »

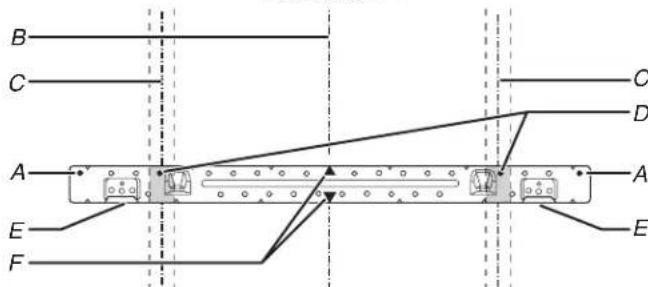

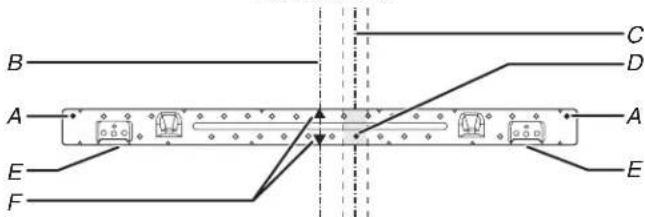

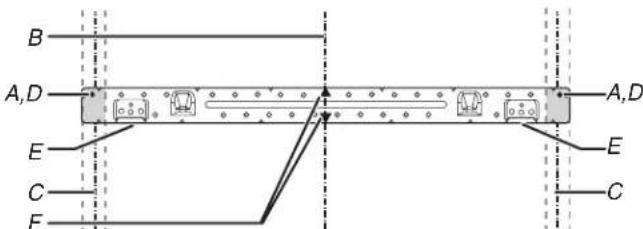

  Au moins un montant de cloison en bois de 2 po x 4 po (5,1× 10,2cm) et parement de platre/support d'enduit ou panneau de gypse d'une epaiseur de 3/8 po (1 cm) ou plus dans l'ouverture de I'armoire.
  Capacité de support de charge de 150 lb (68 kg), ceci inclut le four à micro-ondes et les articles placés à l'intérieur du four à micro-ondes et de l'armoire supérieure.
• Prise de courant électric relée à la terre à l'intérieur de l'armoire supérieure. Voir la section « Spécifications électriques »

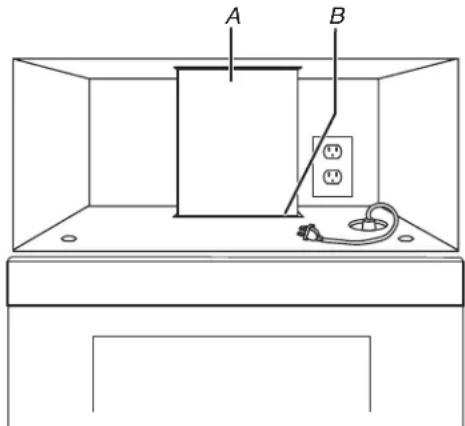

REMARQUE :

Dans le cas de l'installation du four à micro-ondes à proximé d'une paroi latérale sur le côte gauche, laisser un espace libre de 6 po (15,2 cm) ou plus entre le mur et le four à micro-ondes, pour permettre la manoeuvre d'ouverture complète de la porte.
- Certains modèles sont munis d'une poignée dissimulée. Dans le cas de l'installation du four à micro-ondes pres d'une paroi latérale sur le côté droit, laisser un espace libre de 3 po (7,6 cm) ou plus entre le mur et le four à micro-ondes pour permettre d'agripper la poignée intégrée à la porte.
- Les matériaux de certaines armoires et certains matériaux de construction peuvent ne pas résister à la chaleur émise par le four à micro-ondes lors des opérations de cuisson. Consulter le constructeur de la maison ou le fabricant des armoires pour déterminer si les matériaux utilisés pouraient subir un changement de couleur, une déstratification ou d'autres dommages.

Exigences spéciales

Pour une installation avec décharge murale seulement :

L'ouverture découvert doit être exemple d'obstruction pour l'ajustement adequat du conduit d'évacuation et pour que la plaque du clapet puisse s'ouvrir complètement et librement.

Pour une installation avec décharge à l'extérieur à travers le toit seulement :

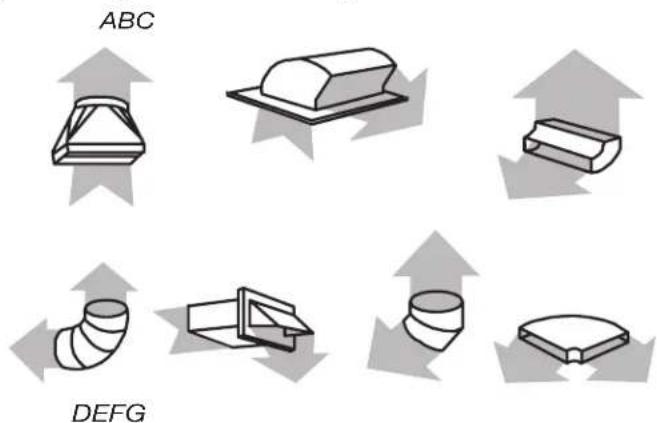

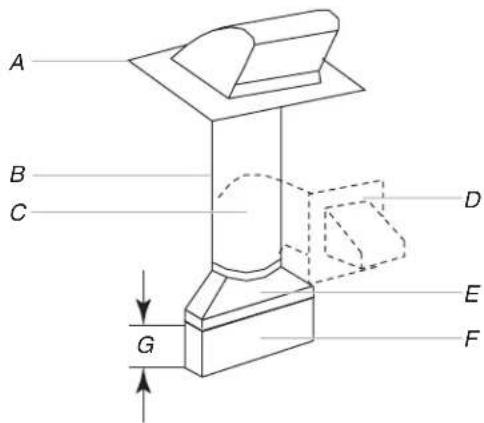

Si on utilise un raccord de transition rectangular/rond, on doit disposer d'un espace libre de 3 po (7,6 cm) au-dessus du four à micro-ondes afin que la plaque du clapet puisse s'ouvré complètement et libre. Voir l'illustration « Raccord de transition rectangular/rond » dans la section « Spécifications/conception du circuit d'évacuation »

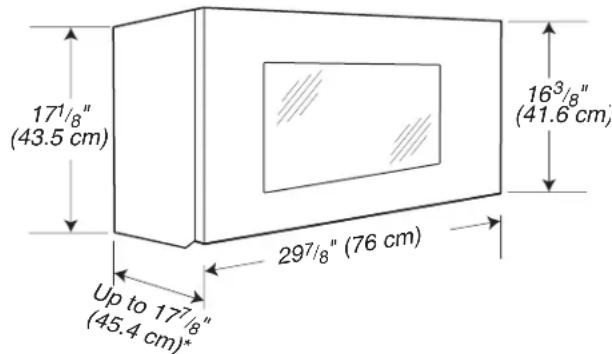

Dimensions du produit

*La profondeur totale du produit varie légèrement selon la conception de la porte.

REMARQUE: La prise de courant à 3 alveoles reliée à la terre 66 po (167,6 cm).

doit etree située a l'intérieur de l'armoire supérieure.Voir la section

« Spécifications électriques »

A. Évacuation rectangulaire

murale de 2 po x 4 po

(5,1 cm x 10,2 cm)

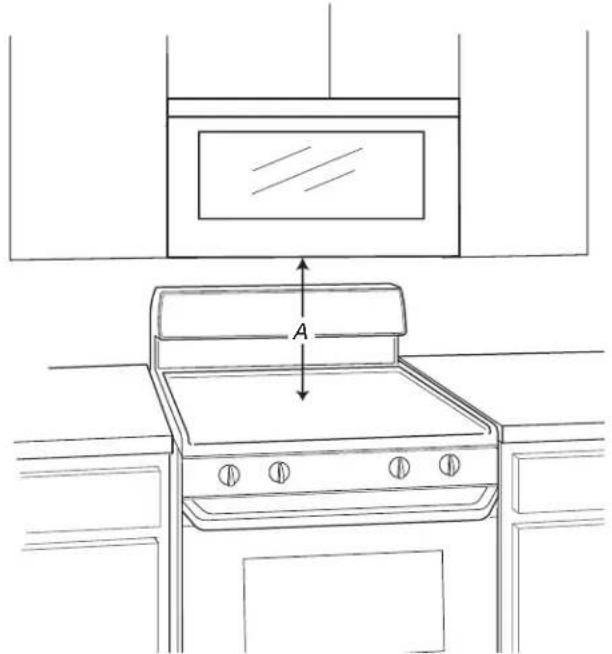

D. 30 po (76,2 cm) typique**
E. 30 po (76.2 cm) minimum
F. 66 po (167,6 cm) minimum

B. Prise à 3 alveoles reliée à la terre
C. Minimum de 12 po (30,5 cm), maximum de 14 po (35,6 cm)*

Les dimensions exactes peuvent varier en fonction du type de cuisinière/table de cuisson ci-dessous.

• Profondeur de l'armoire supérieure et de l'armoire laterale : Minimum de 12 po (30,5 cm), maximum de 14 po (35,6 cm)*

**30 po (76,2 cm) est habituel pour une hauteur d'installation de 66 po (167,6 cm).

A.Profondeur de I'armoire:12 po (30,5 cm) a 14 po (35,6 cm)
B. Armoire
C. Plaque de montage
D.Profondeur de I'armoire:14 po (35,6 cm) a 15 po (38,1 cm)
E. Ensemble de montage de bourrelet

REMARQUE: Pour garantir de bons résultats, ne pas obstruer l'ouverture d'évacuation supérieure. Si la largeur des armoires est de plus de 14 po (35,6 cm), mais pas plus de 15 po (38,1 cm), utiliser l'ensemble de montage de bourrelet pour replacer la plaque de montage sur le mur. L'ensemble de montage de bourrelet (numéro de piece W11185746) n'est pas fourni, mais peut etre achete de Whirlpool.

Pour commander, voir la section « Information de commande en ligne » du Guide de démarrage rapide.

Pour d'autres dimensions d'armoire, nous suggérons de seLECTIONner d'autres produits Whirlpool.

Spécifications électriques

Observer les dispositions de tous les codes et règlements en vigueur.

Exigences :

■ Alimentation de 120 V, 60 Hz, CA seulement, et protégée par un fusible ou un disjoncteur temporisé de 15 A ou 20 A.

Recommendation :

Fusible ou disjoncteur temporisé.
Circuit distinct exclusif au four a micro-ondes.

INSTRUCTIONS DE LIAISON À LA TERRE

Pour un appeareil avec liaison à la terre et cordon d'alimentation :

Cet apparéil doit être relié à la terre. En cas d'anomalie de fonctionnement ou de panne, la liaison à la terre réduira le risque de décharge électrique en offrant au courant électrique un itinéraire d'évacuation de moindre résistance. L' apparéil est doté d'un cordon électrique相对较ient un conducteur de mise à la terre d'équipement et une fiche de branchement de liaison à la terre. La fiche doit être branchée sur une prise de courant appropriée qui soit bien installée et reliée à la terre conformément à tous les codes et règlements locaux.

AVERTISSEMENT : Un raccordement inapproprié du conducteur de mise à la terre de l'équipement peut causeur un risque de décharge électrique. En cas de doute quant à la qualité de la mise à la terre de l'appareil, consulter un électricien ou un technicien d'entretien qualifié. Ne pas modifier la fiche fournie avec cet appeareil; si elle ne correspond pas à la prise de sortie, faire installer une prise appropriée par un électricien qualifié.

CONSERVER CES INSTRUCTIONS

Cet apparéil est conforme à la norme ICES-001 d'Industrie Canada.

INSTALLATION

Préparation de l'ensemble four à micro-ondes/hotte

A VERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

1. Couvrir la surface de travail pour éviter de l'endommager.
2. Séparer le gabarit en carton de la boite en carton, voir la section « Séparer le gabarit en carton » pour plus de détails.
3. Retirer le paquet de vis de la mousse extérieure du carton.
4. Retirer le clapet de la mousse extérieure du carton.
5. Retirer la documentation de la mousse extérieure dans la boîte.
6. Retirer les matériaux d'emballage, le ruban adhésif et la pellicule protectrice du four à micro-ondes.
7. Retirer la plaque de montage de la mousse extérieure dans la boîte.
8. Utiliser du ruban adhesif pour immobiliser la porte fermée du four à micro-ondes, pour qu'elle ne puisse pas s'ouvrir durant les manutentions du four.

Séparer le gabarit en carton (sur certains modèles)

En fonction de votre modèle, certains modèles utilisent le gabarit mural en papier et le gabarit pour l'armoire supérieur en papier pour l'installation, vous pouvez alors sauter cette section.

1. Decouper le long de la ligne pointillée pour séparer le gabarit en carton du dos de la boîte en carton. Mettre le gabarit de carton de côté et s'y référer lors des étapes d'installation « Marquage du mur arrêté » et « Préparation de l'armoire supérieure »

A. Côté arrêté de la boîte en carton
B. Gabarit en carton (y compris le gabarit pour mur arrriere et le gabarit pour armoire supérieure)
C. Ligne en pointillés

Trouver le gabarit d'installation (sur Type d'installation

certains modèles)

Ce four à micro-ondes est concu pour sadapter aux trois types de ventilation suivantes, désir un type avant l'installation.

Pour certains modèles, le gabarit en papier de la paroi et le gabarit de l'armoire supérieure sont fournis pour l'installation. Il se trouvent dans la documentation et doivent être utilisés avant d'installer le four à micro-ondes. La documentation se trouve dans la mousse extérieure de la boîte en carton, voir la section « Pièces fournies » pour plus de détails.

A. Documentation
B. Gabarit mural
C. Gabarit pour armoire supérieure

Recirculation
(Configuration d'usine par défaut)

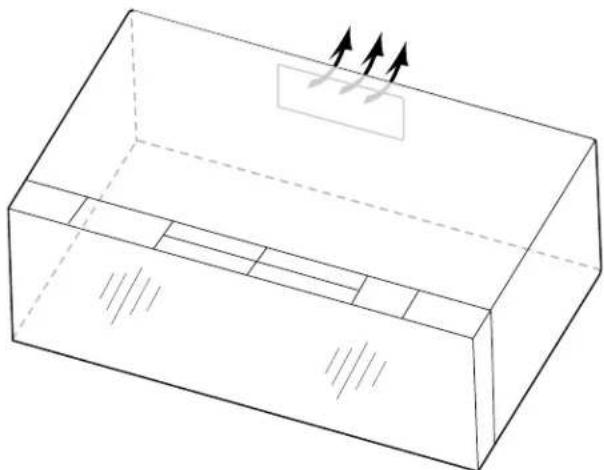

Evacuation par le mur

Evacuation par le toit

Trouver les montants de cloison

REMARQUE : S'il n'y aeldom montant de cloison dans l'ouverture d'encastrement de l'armoire, ne pas installer le four à micro-ondes.

Voir les illustrations dans « Configurations possibles des montants de cloison »

1. Utiliser un détector de montant pour localiser dans l'ouverture les bords des montants de cloison.
2. Marquer la position du centre de chaque montant de cloison et tracer l'axe de chaque montant à l'aide d'un fil à plomb. Voir les illustrations dans « Configurations possibles des montants de cloison »

Configurations possibles des montants de cloison

Les illustrations ci-dessous present des exemples des configurations préférentielles d'installation avec la plaque de montage.

Aucun montant de cloison à la position des trous d'extrémit un montant de cloison à la position des trous d'extrémité

Illustration 1

A. Trous d'extremité (sur la plaque de montage)

D. Trous pour tirefonds

B. Axe vertical central de l'ouverture dans l'armoire

F. Marquage du centre sur plaque de montage

Illustration 2

REMARQUE: Si les montants de cloison se trouvent à moins de 6 po (15,2 cm) de l'axe central vertical (voir la section « Trace sur le mur arrêté »), seule une installation sans décharge à l'extérieur ou une installation avec décharge par le toit peut être réalisée.

A. Trous d'extremite (sur la plaque de montage)

D. Trous pour tirefonds

B. Axe vertical central de l'ouverture dans l'armoire

F. Marquage du centre sur plaque de montage

Montant de cloison à la position des trous d'extrémité Illustration 3

A. Trous d'extremité (sur la plaque de montage)

D. Trous pour tirefonds

B. Axe vertical central de l'ouverture dans l'armoire

F. Marquage du centre sur plaque de montage

Montant de cloison à la position des trous d'extrémité Illustration 4

A. Trous d'extremite (sur la plaque de montage)

D. Trous pour tirefonds

B. Axe vertical central de l'ouverture dans l'armoire

C. Trous pour vis d'ancrage dans l'axe vertical de montant de cloison

Marquage et perçage de l'armoiresupérieure

1. Interrompre l'alimentation electrique.
2. Retirer tout le contenu de l'armoire supérieure.
3. Utiliser un ruban à mesurer pour mesurer et marquer clairément la position de l'axe central vertical de l'ouverture. S'assurer qu'elle s'aligne avec l'axe central vertical au mur. Utiliser un crayon pour tracer les lignes medianes sur l'armoire supérieure et le mur.

A. Axe central de l'armoire supérieure
B. Axe central au mur

REMARQUE: Le gabarit en carton ou le gabarit mural est adapté à l'installation d'armoires d'une profondeur de 12 po à 14 po (30,5 cm à 35,6 cm), si les armoires sont plus grandes que 14 po (35,6 cm), et jusqu'à 15 po (38,1 cm), utiliser l'ensemble de montage en saillie, qui remplace la plaque de montage fournie avec le produit. L'ensemble de montage de bourrelet (numéro de piece - W11185746) n'est pas fourni. Pour commander, voir la section « Information de commande en ligne » du Guide de démarrage rapide.

A. Flèches vers le mur
B. Axe central de l'armoire supérieure
C. Centrer les marques sur le gabarit en carton ou le gabarit pour l'armoire supérieure

1. Placer la ou le gabarit en carton ou le gabarit pour l'armoire supérieure contre le fond de l'armoire supérieure. S'assurer que I'axe du gabarit de carton ou du gabarit pour I'armoire supérieure est aligné avec I'axe de I'armoire supérieure qui a ete dessiné à I'etape 3. Et les flèches vers le mur (A) doit etre contre le mur arrirere afin que les trous decoupés dans I'armoire supérieure s'alignent avec les trous dans la partie supérieure du four a micro-ondes. REMARQUE: Si le mur derriere le four a micro-ondes (como installé) comporte un revêtement mural partiel (par exemple, dosseret de carreaux), assurez-vous que les flèches « rear wall/mur arriere » s'alignent sur la partie la plus epaisse du mur arrirere (par exemple I'épaissur des carreaux plutot que le panneau de gypse).

2. Découper le trou (G sur ou le gabarit en carton ou le gabarit pour l'armoire supérieure) pour cordon d'alimentation à l'aide d'une/perceuse et d'une scie-cloche de 3/4 po (1,9 cm).

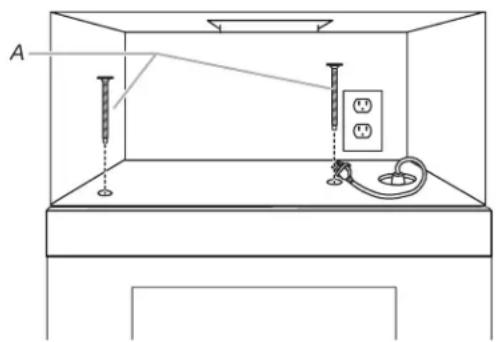

3. Percer deux trous pour écrou de montage (B) de 3/8 po (10 mm) aux points « D » et « E » du ou le gabarit de carton ou le gabarit pour armoire supérieure. Ces trous sont utilisés pour le passage de deux vis de 1/4-20 x 3 po avec rondelles qui sont utilisées pour la fixation du four à micro-ondes contre l'armoire supérieure.

A. Trou du cordon d'alimentation (G)
B. Trous des écrous de montage (D et E)

REMARQUE: Si l'armoire supérieure est métallique, la garniture du cordon d'alimentation nécessite d'être installée autour du trou de passage du cordon d'alimentation - voir l'illustration.

A. Armoire métallique
B. Bague de cordon d'alimentation électrique

1. A l'aide d'une scie à guichet, découvert la zone rectangulaire pour le passage du conduit d'évacuation par le toit. Passer cette étape si l'appareil est installé avec une recirculation ou une évacuation par le mur.

A. Zone de coupe pour l'évacuation par le toit

Marquage et perçage du mur arrière3.

Le four à micro-ondes doit être fixé sur au moins 1 montant de cloison, mais de préférence sur 2 montants; on utilise pour cela au moins 1 vis d'ancrage, mais de préférence 2. Voir la section « Trouver les montants de cloison » pour trouver les montants de cloison.

Aligner le marquage central du gabarit de carton ou le gabarit mural avec l'axe central sur le mur, en faisant attention qu'il soit bien de niveau et que le haut du gabarit de carton soit bien positionné bout à bout avec le bord arrêté de l'armoire. (Voir la REMARQUE ci-dessous avant de tracer).

1. Fixer le gabarit en carton ou le gabarit mural au mur, en alignant les repères centraux du gabarit en carton ou du gabarit mural sur l'axe central du mur, en veillant à ce qu'il soit de niveau et que le haut du gabarit en carton ou du gabarit mural soit accolé au bord arrêté de l'armoire supérieure. (Voir la REMARQUE ci-dessous avant de tracer).

REMARQUE: Si le bord avant de l'armoire supérieure est plus bas que le bord arrêté, abaisser le gabarit de carton ou le gabarit mural de manière à ce que son sommet soit au même niveau que le bord avant de l'armoire.

A. Mur arrête
B. Gabarit de carton ou gabarit mural
C. Le sommet du gabarit de carton ou gabarit mural doit être aligné avec le bord avant de l'armoire.
D. Bord avant de l'armoire supérieure

1. Percer des trou s à A (marques A et B sur le gabarit de carton ou le gabarit mural), si les montants de cloison ne se trouvent pas au niveau des trou s A et B, ne pas pencer des trou aux points A et B et suivre les instructions ci-dessous.

A. Trous A et B
B. Flèches vers l'armoire supérieure
C. Centrer les marques sur le gabarit en carton ou le gabarit mural
D. Bord arrête de l'armoire supérieure

En plus d'être fixé sur au moins un montant de cloison, on doit également fixer la plaque de montage sur le mur au niveau des deux trous d'extrémité. Si la position des trous ne coincide pas avec des montants de la cloison, utiliser deux vis à tête ronde de 3/16-24 x 3 po avec écrou articulé; s'il y a un trou d'extrémité qui coincide avec les montants de la cloison, utiliser une vis d'ancrage et une vis à tête ronde de 3/16-24 x 3 po avec écrou articulé; si les deux trous coincident avec les montants de la cloison, utiliser deux vis d'ancrage. Voici 3 configurations d'installation.

Installation s'il n'y a peu montant de cloison aux trous d'extrémites (illustrations 1 et 2 de la section trouver les montants de cloison)

1. Percer des trous de 5/8 po (1,6 cm) à travers le mur à l'emplacement des deux trous d'extrémité marqués à l'étape 3 de la section « Trace sur le mur arrêté »
2. Percer des trous de 3/16 po (5 mm) dans les montants de cloison à l'emplacement des trous marqués à l'etape 6 de la section « Marque sur le mur arrêté. » Voir les illustrations 1 et 2 du point « Configurations possibles des montants de cloison » à la section « Identifier la position des montants de cloison »

Installation s'il y a un montant de cloison à un trou d'extrémité (illustration 3 de la section trouver les montants de cloison)

1. Percer un trou de 3/16 po (5 mm) à travers le montant à l'emplacement du trou d'angle marqué à l'étape 3 dans « Tracé sur le mur arrêté »
2. Si on souhaite fixer l'appareil sur un second montant de cloison, percer un trou de 3/16 po (5 mm) dans le montant à l'emplacement de l'autre trou marqu à l'étape 6 dans « Tracé sur le mur arrêté ». Voir la figure 3 de la partie « Configurations possibles des montants de cloison » de la section « Identifier la position des montants de la cloison »
3. Percer un trou de 5/8 po (1,6 cm) à travers le mur, à l'autre extrémité.

Installation s'il y a un montant de cloison aux deux trous d'extrémites (illustration 4 de la section trouver les montants de cloison)

1. Percer des trous de 3/16 po (5 mm) à travers le montant à l'emplacement des trous d'angle marqués à l'étape 3 dans « Marque sur le mur arrêté »

2. À l'aide d'une scie à guichet, découvert la zone rectangulaire pour le passage du conduit d'évacuation par le mur. Passer cette étape si l'appareil est installé avec une recirculation ou une évacuation par le plafond.

A. Zone de coupe pour l'évacuation par le mur

Fixation de la plaque de montage au mur

1. Positionner la plaque de montage sur le mur.
2. Fixer la plaque de montage sur le mur; utiliser les organes de fixation appropriés dans les deux troughs d'extrémité percés dans les montants de cloison ou à travers le panneau de gypse - vis à tête ronde de 3/16 - 24 x 3 po avec écrou articulé ou tirefond de 1/4 po x 2 po. Voir les illustrations du point « Configurations possibles du colombage mural » dans la section « Identification de la position des montants de cloison » et suivantes « Aucun montant de cloison ne coïncide avec les troughs d'extrémité (illustrations 1 et 2 de la section trouver les montants de cloison) » ou « montant de cloison à un trou d'extrémité (illustration 3 dans la section trouver les montants de cloison) »
3. Insérer les vis d'ancrage dans les deux troughs d'extrémité.
4. Contrôler l'alignement de la plaque de montage; veiller à étabir un bon aplomb.
5. Placer les vis des deux troughs d'extrémités.

Installation s'il n'y a aucun montant de cloison aux trous d'extrémités (illustration 1 et 2 dans la section trouver les montants de cloison)

REMARQUE: La plaque de montage doit être fixée sur le mur à au moins un montant de cloison, ainsi qu'aux deux extrémités.

1. Alors que les pattes de support de la plaque de montage sont orientées vers l'avant, insérer des vis à tête ronde de 3/16-24 x 3 po dans les deux trous d'extrémité de la plaquet montage.
2. Engager un écrou articulé sur chaque vis par l'arrière de la plaque de montage. Veiller à disposer de suffisamment d'espace pour que les écrous articulés puisent traverser le panneau de gypse et se déployer à l'intérieur de la cavité murale.

A. Vis à tête ronde de 3/16 - 24 x 3 po
B. Plaque de montage
C. Écrou articulé

1. Positionner la plaque de montage sur le mur.

Pousser les deux vis avec écrou articulé à travers le panneau de gypse; visser les vis à la main pour vérifier que chaque écrou articulé s'est déployé et prend appui contre le panneau de gypse.

A. Vis à tête ronde de 3/16 - 24 x 3 po

B. Plaque de montage
C. Écrou articule
D. Panneau de gypse

1. Insérer les tirefonds dans les troups percés dans les montants de cloison à l'étépe 2 du paragraph « Installation lorsqu'aucun montant de cloison ne coïncide avec les trouss d'extrémite » de la section « Perçage des trouxs dans le mur arrêté »
2. Contrôler l'alignement de la plaque de montage; veiller à établier un bon aplomb.
3. Serrer solidement tous les écrous et tirefonds.

Un montant de cloison à un trou d'extrémité (illustration 3 dans la section才知道 les montants de cloison)

1. Alors que les pattes de support de la plaque de montage sont orientées vers l'avant, insérer une vis à tête ronde de 3/16-24 x 3 po dans le trou d'angle coïncidant avec le trou de 5/8 po (16 mm) perché à l'étape 3 du paragraphe « Installation avec un montant de cloison coïncident avec un trou d'extrémité » de la section « Perçage des trous dans le mur arrêté »
2. Engager un écrou articulé sur la vis par l'arrière de la plaque de montage. Veiller à disposer de suffisamment d'espace pour que l'écrou articulé puisse traverser le panneau de gypse et se déployer à l'intérieur de la cavité murale.
3. Positionner la plaque de montage sur le mur.
4. Pousser la vis avec écrou articulé à travers le panneau de gypse; visser la vis à la main pour vérifier que chaque écrou articulé s'est déployé et prend appui contre le panneau de gypse.
5. Insérer un tirefond dans le trou d'extrémité restant.
6. S'il est possible de fixer également l'appareil sur un second montant de cloison, insérer une vis d'ancrage dans l'autre trou perçu à l'étape 2 du paragraphe « Installation avec un montant de cloison coincidant avec un trou d'extrémité » de la section « Perçage des trous dans le mur arrêté ». Contrôler l'alignement de la plaque de montage; veiller à étabrir un bon aplomb.
7. Serrer solidement toutes les pièces d'ancrage.

Montants de cloison en coincidence avec deux trous d'extrémité (illustration 4)

1. Positionner la plaque de montage sur le mur.
2. Insérer les vis d'ancrage dans les deux troughs d'extrémité.
3. Contrôler l'alignement de la plaque de montage; veiller à établier un bon aplomb.
4. Serrer solidement les vis d'ancrage.

Réorientation du moteur du ventilateur

Cette section comprend l'installation avec évacuation par le mur ou le toit. Ces deux installations demandent de réorienter le moteur du ventilateur. Sélectionner un type d'évacuation avant d'installer le four à micro-ondes. Suivre les instructions appropriées pour réorienter le moteur du ventilateur. Pour une installation avec recirculation, le moteur du ventilateur n'a pas besoin d'être réorienté, cette section peut être passée.

Réorientation du moteur du ventilateur pour une installation avec évacuation par le mur

1. Œter les vis fixant la plaque de support du clapet à la partie arrrière du four à micro-ondes et les garder pour plus tard.

A. Plaque de support du clapet
B. Introduire

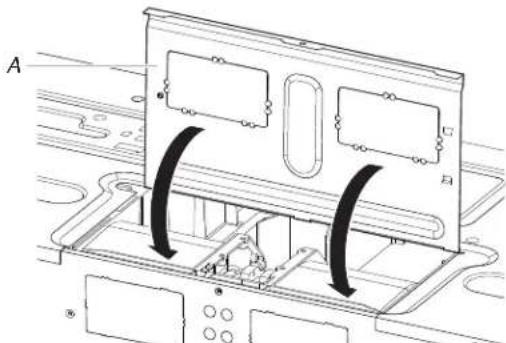

1. Tourner et maintainir la plaque de support du clapet à la verticale, comme illustré.

A. Plaque de support du clapet

1. Retirer 2 vis de ventilateur fixant le moteur du ventilateur au four à micro-ondes et les garder pour plus tard.

A. Vis du ventilateur

1. Debrancher le fil du moteur de ventilateur du connecteur.

A. Fil du moteur de ventilateur
B. Connecteur

1. Sortir le moteur du four à micro-ondes et le garder pour plus tard.

A. Moteur de ventilateur

1. Utiliser une pince coupante pour découvert doucement les points de fixation rectangulaires des couvercles de fermeture.

A. Pince coupante
B. Couvercles de fermetre rectangular du clapet antiretour

1. Tenir le fil du moteur, placer le fil à travers le pont du moteur de ventilateur.

A. Pont du moteur de ventilateur
B. Fil du moteur de ventilateur

1. Abaisser le moteur de ventilateur pour le reinserer dans le 11 four a micro-ondes. L'orifice de sortie fait face vers l'arriere du four a micro-ondes.

S'assurer que les 2 vis sont bien fixées dans les trous de vis du moteur de ventilateur pour que le moteur ne puisse pas bouger.

A. Orifice de sortie

A. Vis
B. Trous de vis du moteur de ventilateur

1. Rebrancher le fil du moteur de ventilateur dans le connecteur.

A. Fil du moteur de ventilateur
B. Connecteur

1. Fixer de nouveau les 2 vis du ventilateur dans les trous encastrés situés à l'arrière du four à micro-ondes.

2. Remetre la plaque de support du clapet à sa position horizontale d'origine.

A. Plaque de support du clapet

A. Vis
B. Trous

1. Fixer la plaque de support du clapet à l'aide des 2 vis qui @ntAbaisser le moteur de ventilateur pour le reinserer dans le eté rétiées à l'étape 1. four à micro-ondes. Les orifices de sortie font face vers le haut

A. Plaque de support du clapet
B. Introduire

1. Brancher le four à micro-ondes. Vérifier si le ventilateur produit un son anormal, passer en revue les différentes étapes pour découvertra laquelle aurait ete oubliee.

Réorientation du moteur du ventilateur pour une installation avec évacuation par le toit

1. Repeter les étapes 1 à 5 du point « Installation avec décharge murale uniquement. »
2. Utiliser une pince coupante diagonale pour découvert doucement les couvercles du conduit rectangulaire aux perforations du clapet antiretour.

A. Couvercles de fermetre rectangulaire
B. Prince coupante

A. Orifice de sortie

IMPORTANT: Si le moteur du ventilateur n'est pas positionné avec le côté plat orienté vers l'arrière du four à micro-ondes ( comme illustré), le rendement sera médiocre.

1. Rebrancher le fil du moteur de ventilateur dans le connecteur.
2. Fixer de nouveau les 2 vis du ventilateur dans les trous encastrés situés à l'arrière du four à micro-ondes.
3. S'assurer que les 2 vis sont bien fixées dans les trous de vis du moteur de ventilateur pour que le moteur ne puisse pas bouger.
4. Remetre la plaque de support du clapet à sa position horizontale d'origine.

A. Plaque de support du clapet

1. Fixer la plaque de support du clapet à l'aide de la vis retiree a ge I'etape 1.

A. Plaque de support du clapet
B. Introductory

1. Répéter l' étape 14 du point « Installation avec décharge murale uniquement »

Installation du clapet antiretour

Si l'installation s'effectue avec une recirculation, le clapet antiretour n'est pas nécessaire, cette section peut etre sautee. Le garder pour une utilisation ulterieure.

Installation du clapet (pour une évacuation par le mur)

1. Trouver le clapet dans la mousse extérieure dans le carton.
2. Verifier que la plaque du clapet manqueevre librement et s'ouvre complètement.
3. Positionner le clapet antiretour sur le dos du four à micro-ondes de manière à ce que la charnière de la lame du clantretour soit en haut et que le clapet antiretour s'ouvre à l'écart du four à micro-ondes.

A. Arrière du four à micro-ondes

C. Lame du clapet antiretour

D. Vis à tôle no 6 x 3/8 po (dans l'emballage des vis)

1. Fixer le clapet à l'aide de deux vis de tolerie no 6 x 3/8 po, voir l'illustration ci-dessus.

Installation du clapet (pour une évacuation par le toit)

1. Trouver le clapet dans la mousse extérieure dans le carton.
2. Verifier que la plaque du clapet s'ouvre librement et complètement.
3. Insérer le clapet par l'ouverture découpee dans l'armoire, de telle manière que la patte longue du clapet puisse glisser sous les pattes d'arrimage relevantes de la plaque du clapet. Fixer ensuite le clapet avec une vis à tôle no 6 x 3/8 po.

REMARQUE: Il n'est pas possible d'installer la vis si le clapet n'est pas positionné comme on le voit sur l'illustration.

A. Pattes relevées
B. Clapet antiretour
C. Vis à tôle no 6 x 3/8 po

D. Ouverture découvert dans l'armoire supérieure
E. Patte longue
F. Plaque de support du clapet

Installation du four à micro-ondes

A VERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

PORTANT: Le cote de l'appareil où se trouve la commande est le plus lourd. Manipuler le four à micro-ondes délicatement.

1. Placer une rondelle sur chaque vis à tête plate de 1/4 - 20 x 3 po (7,6 cm); placer les vis à l'intérieur de l'armoire supérieure, à proximé des trous de 3/8 po (9,5 mm).
2. Vérifier que la porte du four à micro-ondes est fermée, et qu'elle est immobilisée par du ruban adhésiF.

1. À l'aide de 2 personnes ou plus, soulever le four à micro-ondes et le suspendre aux pattes de support situées en bas de la plaque de montage.

REMARQUE : Pour éviter d'endommager le four à micro-ondes, ne pas saisir et utiliser la porte ou la porte pendant la manipulation du four à micro-ondes.

A. Plaque de montage
B. Pattes de support

1. Alors que l'avant du four à micro-ondes est encore incliné, enfilier le cordon d'alimentation à travers le trou de passage percé dans le fond de l'armoire supérieure.

1. Redresser le four à micro-ondes vers l'armoire supérieure.

REMARQUE: En cas d'évacuation à travers le mur, veiller à cê1. Connecter le conduit d'évacuation au clapet.

que le clapet s'insere facilement dans le conduit dans l'ouverture du mur.

1. Pousser le four à micro-ondes contre la plaque de montage; ,(4)
2. Pousser le four en place.

REMARQUE: Si aucun autre ajustement de la position du four à micro-ondes n'est nécessaire, passer les étapes 7 à 9.

1. Si un ajustement est nécessaire, faire pivoter le four à micro-ondes vers le bas. À l'aide de 2 personnes ou plus, soulever le four à micro-ondes et le dégager de la plaque de montage; placer le four à part sur une surface protégée.
2. Desserer les vis de la plaque de montage. Ajuster la plaque de montage et desserer les vis.
3. Repeter les étapes 3 à 6.
4. Alors que le four à micro-ondes est centré, et tandis qu'au moins une personne le maintain en place, insérer les vis à travers l'armoire supérieure et dans le four à micro-ondes. Serrer les vis jusqu'à ce qu'il ne reste aucun espace entre l'armoire supérieure et le four à micro-ondes.

REMARQUE :

Certaines configurations des armoires supérieures nécessitant l'emploi de vis plus longues ou plus courtes que 3 po (7,6) Acheter les vis nécessaires (plus longues ou plus courtes) dans une quincaillerie locale.
- Un serrage excessif des vis peut provoquer une déformation (gauchissement) du sommet du four à micro-ondes. Pour éviter un gauchissement, on peut ajouter des cales d'appui en bois (l'installateur les fournit). L'épaïseur des cales doit correspondre à l'épaïseur de l'espace résiduel entre le fond de l'armoire supérieure et le four à micro-ondes.

A. Vis

Pour éviter d'endommager l'écrou de montage, vissez d'abord 3 les vis dans les trous d'écrou de montage à la main de profondeur d'environ de 15 à 20 mm, en veillant à ce que les vis s'enfilent correctement. Serrer ensuite les vis à l'aide d'un outil.

A. Vis
B. Écrou de montage

A. Système d'extraction
B. Clapet (sous le conduit d'évacuation) - compact

Achever l'installation

A VERTISSEMENT

Risque de décharge électrique

Brancher l'appareil sur une prise à 3 alveoles reliée terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d'adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou une décharge électrique.

1. Brancher le four à micro-ondes sur une prise à trois alveoles reliée à la terre.
2. Rebrancher l'alimentation.
3. Contrôler le fonctionnement du four à micro-ondes : placer 1 récipient contenant 250~mL d'eau sur le plateau rotatif et les programmes une période de chauffage de 1 minute à la puissance maximale 100% . Faire fonctionner le ventilateur d'extraction pour tester son fonctionnement.
4. Si le four a micro-ondes ne fonctionne pas :

Déterminer si un fusible est grillé ou si un disjoncteur est déclenché. Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien.
Vérifier que le cordon d'alimentation est correctement branché sur une prise à 3 alveoles reliée à la terre.

1. Consulter le Guide de démarriage rapide pour obtenir plus d'informations.

L'installation est maintainant terminée.

Conserver ce manuel du propriétaire pour référence future.

A. La hauteur entre le point le plus élevé de la cuisine et le bas du four à micro-ondes doit être de 12 7/8 po (33 cm).

Dans le cas de la décharge à travers le toit, si on doit utiliser un raccord de transition (de rectangulaire à rond), veiller à disposer d'un espace libre d'au moins 3 po (7,6 cm) entre le sommet du four à micro-ondes et le raccord de transition. Voir l'illustration « Raccord de transition rectangulaire/rond »

A

B

C

D
A. Évacuation par le soit
B. Bouche de décharge sur soit
C. Évacuation par le mur
D. Bouche de décharge murale

SPÉCIFICATION DE LA CONCEPTION DU CIRCUIT D'EVACUATION

Cette section présente de l'information de referencia uniquement, à l'attention des architectes/concepteurs et constructeurs.

REMARQUES :

• Les matériaux du circuit d'évacuation nécessaires à l'installation ne sont pas fournis avec l'ensemble four à micro-ondes/hotte.
  On déconseille l'emploi d'un conduit métallique flexible.
  Pour éviter d'eventuelles déteriorations du produit, veiller à ce que l'air aspiré soit décharge à l'extérieur sauf dans le cas d'une installation avec recyclage. Veiller à ce que l'air aspiré ne soit pas décharge dans espace fermé dissimulé (cavité dans une cloison), au-dessus du plafond, grenier, vide sanitaire ou garage.

Recommendations pour un circuit d'évacuation optimal :

Utiliser une bouche de décharge (murale ou sur toit) comportant un clapet antirefoulement.
Utiliser un conduit métallique rigide.
Utiliser l'itinétaire d'acheminement le plus direct; réduire la longueur du circuit et le nombre de coudes pour obtenir un fonctionnement efficace.
Utiliser des conduits de taille uniforme.
Assurer l'étanchéité de toutes les jointures des conduits avec du ruban adhésiif pour conduits.
Utiliser un composé de calfeutrage pour assurer l'étanchéité autour de la bouche de décharge (murale ou sur toit).
Ne pas connecter ensemble 2 raccords coudes, pour optimiser la performance de la hotte.

Dans le cas de la décharge à travers le mur, veiller à disposer de l'espace libre suffisant à l'intérieur du mur pour que la plaque du clapet puisse s'ouvrir complètement.

Raccord de transition rectangular/rond

REMARQUE: On doit-disposer d'un espace libre de 3 po (7,6 cm) ou plus entre le sommet du four à micro-ondes et le raccord de transition rectangulaire/- rond - pour que le clapet antiretour puisse bouger librement et complètement.

A. Bouche de décharge sur toit
B. Conduit rond dia. 6 po (152 mm) minimum
C. Coude (pour décharge murale uniquement)
D. Bouche de décharge murale
E. Raccord de transition rectangular/rond de 314po × 10 po à diamètre de 6 po (8,3 x 25,4 cm à 15,2 cm)
F. Raccord d'extension, longueur de 3 po (7,6 cm) min.
G. 3 po (7,6 cm)

REMARQUE: On doit-disposer d'un espace libre de 3 po (7,6) ou plus entre le sommet du four à micro-ondes et le racord de transition rectangulaire/- rond - pour que le clapet antiretour puisse bouger librement et complètement.

A. Raccord de transition rectangular/rond: 314po × 10 po vers 6 po = 5 pi (8,3 x 25,4 cm vers 15,2 cm = 1,5 m)
B. Bouche de décharge sur toit: 3 14 po × 10 po = 24 pi (8,3 x 25,4 cm = 7,3 m)
C. Coude à 90^ : 3 1/4 po x 10 po = 25 pi (8,3 x 25,4 cm = 7,6 m)
D. Coude à 90^: 6 po = 10 pi (15,2 cm = 3 m)
E. Bouche de décharge murale: 3 14 po × 10 po = 40 pi (8,3 x 25,4 cm = 12,2 m)
F. Coude à 45^ : 6 po = 5 pi (15,2 cm = 1,5 m)
G. Coude à 90^ plat : 14po x 10 po = 10 pi (8,3 x 25,4 cm = 3 m)

Longueur recommandée du circuit d'évacuation

On devrait utiliser un conduit rectangulaire de 314 po x 10 po (8,3× 25,4cm) , ou un conduit rond de 6 po (15,2 cm) de diametre.

La longueur équivalente totale du circuit d'évacuation, ceci incluant les sections de conduit rectilignes, coude(s), raccords de transition et bouche de décharge murale ou sur tout, ne doit pas dépasser 140 pi (42,7 m),quel que soit le type de conduit. Les longeurs équivalentes des divers composants sont mentionnées au tableau « Raccords standard recommandes »

Pour optimiser la performance, ne pas utiliser plus de trois coudes à 90^ .

Pour calculer la longueur équivalente du système nécessaire, additionner les valeurs de longueurs équivalentes pour tous les composants utilisés dans le circuit. Voir les exemples suivants :

Conduit de 3 / 4 po x 10 po (8,3 x 25,4 cm) = longueur totale 76 pi (22,2 m)

A. Un coude 90^ 3 14 po x 10 po (8,3 x 25,4 cm) = 25 pi (7,6 m)
B. 1 bouche de décharge murale = 40 pi (12,2 m)
C. Sections de conduit rectiligne 2 pi (0,6 m) + 6 pi (1,8 m) = 8 pi (2,4 m)
D. 6 pi(1,8 ~m)
E. 2pi( 0,6m)

Conduit d'un diamètre de 6 po (152 mm) = longueur totale 73 pi (22,2 m)

A. Deux coudes 90^ = 20 pi (6.1 m)
B. 1 bouche de décharge murale = 40 pi (12,2 m)
C. 1 raccord de transition de conduit rectangulaire/conduit rond = 5 pi (1,5 m)
D. Sections de conduit rectiligne 2 pi (0,6 m) + 6 pi (1,8 m) = 8 pi (2,4 m)
E. 6 pi (1.8 m)
F. 2pi( 0,6 m)

Si le circuit d'évacuation existant est fait de conduit rond, on doit utiliser un raccord de transition de conduit rectangulaire à conduit rond. De plus on devra utiliser une extension de conduit rectangulaire de 3 po (7,6 cm) entre le clapet et le raccord de transition rectangulaire/rond, pour éviter toute entrave à l'ouverture de la plaque du clapet.

NOTES

NOTES
