MODE D'EMPLOI YWMMS3130RW WHIRLPOOL

Sécurité du four à micro-ondes 20

ENTRETIEN ET RÉPARATION DU FOUR À MICRO-

ONDES 22

Nettoyage général.... 22

INSTRUCTIONS D'INSTALLATION 22

SPECIFICATIONS 22

Outils et Pièces 22

Pièces fournies.... 23

Exigences d'Emplacement.... 24

Dimensions du produit 24

Dimensions d'installation 25

Spécifications électriques 25

INSTALLATION 26

Préparation de l'ensemble four à micro-ondes/hotte 26

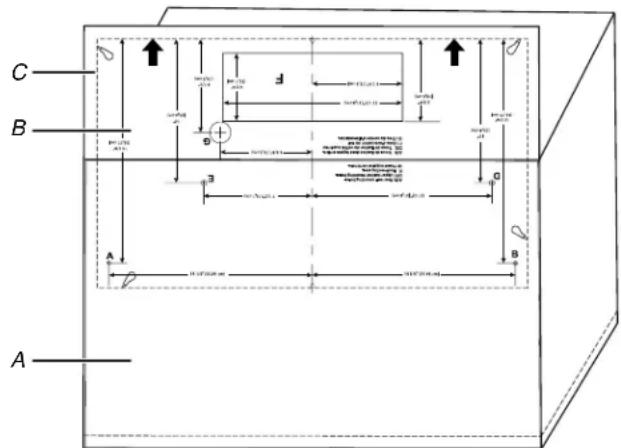

Séparer le gabarit en carton (sur certains modèles).... 26

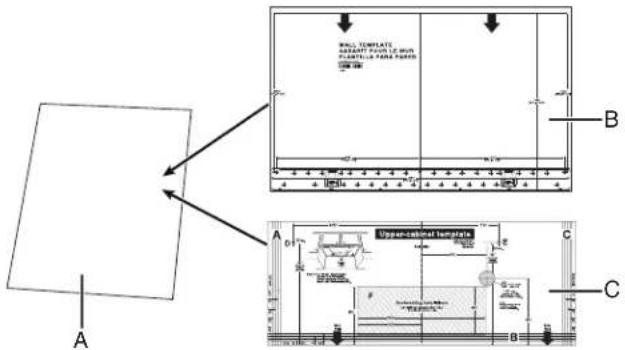

Trouver le gabarit d'installation (sur certains modèles) ..... 27

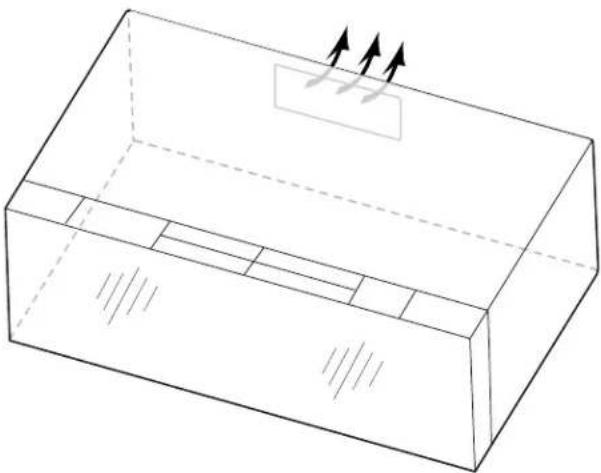

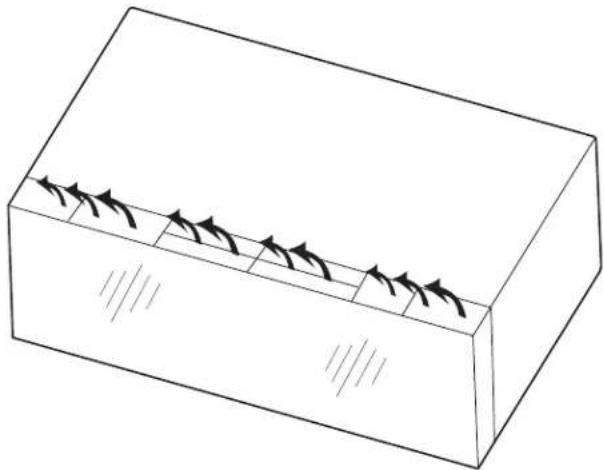

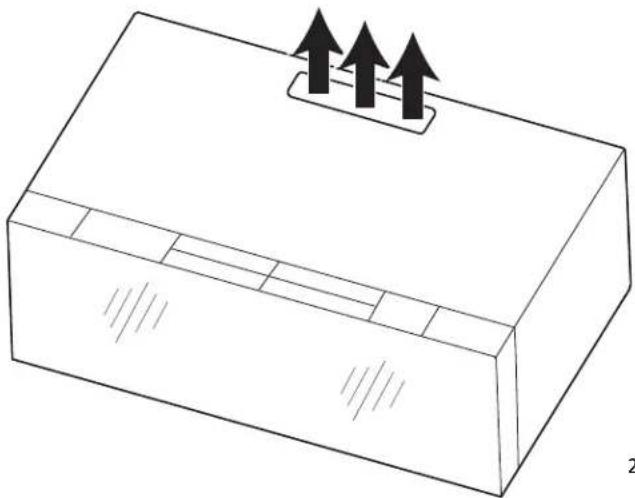

Type d'installation 27

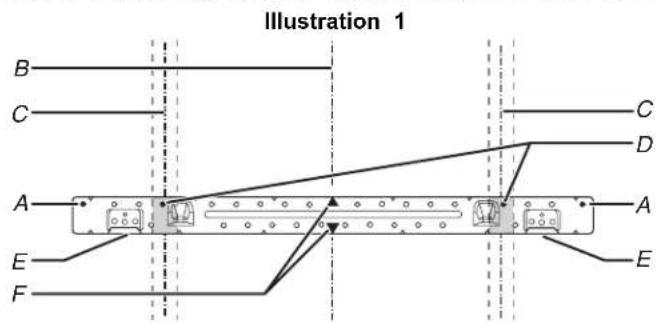

Trouver les montants de cloison 28

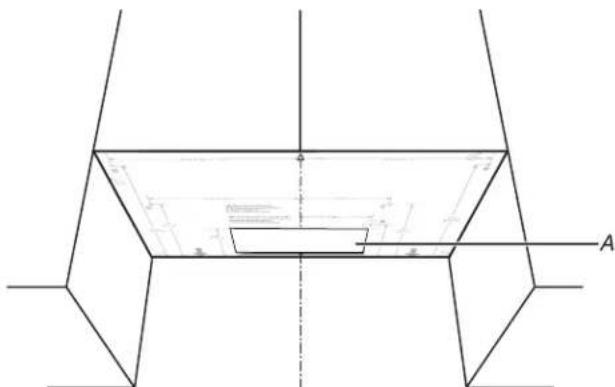

Marquage et perçage de l'armoire supérieure 29

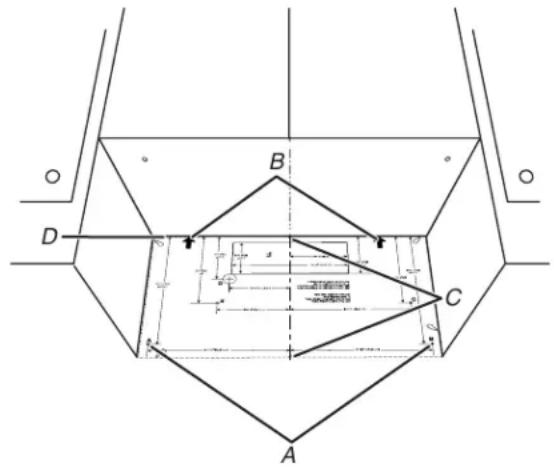

Marquage et perçage du mur arrière 30

Fixation de la plaque de montage au mur 31

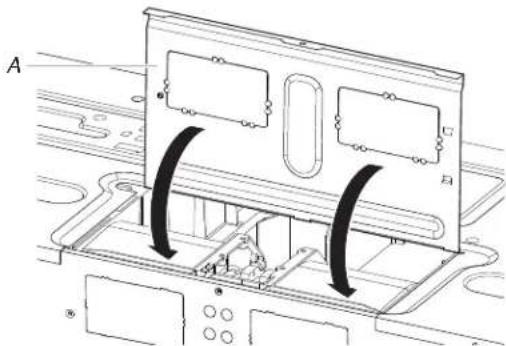

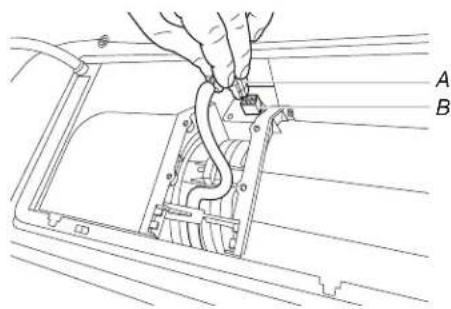

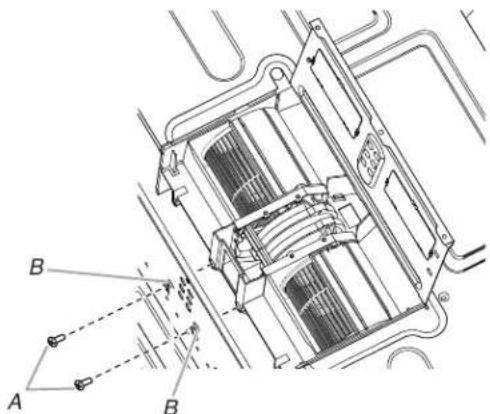

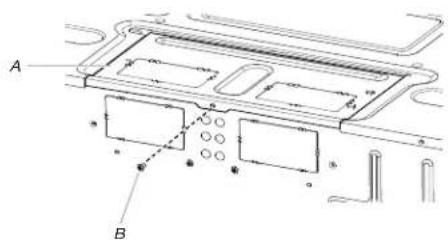

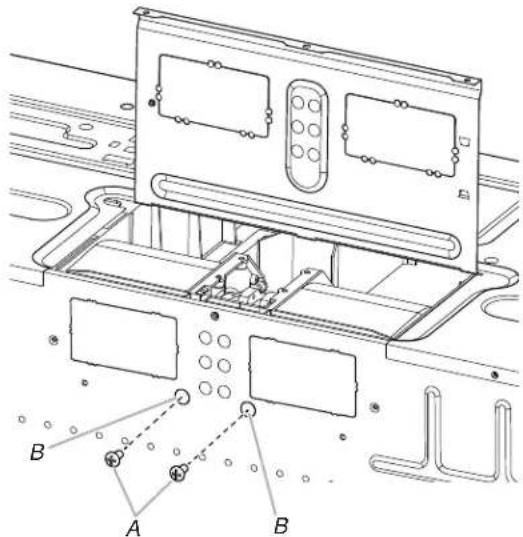

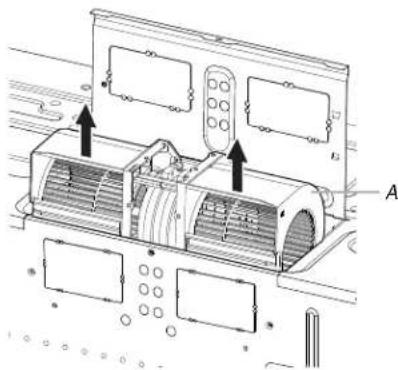

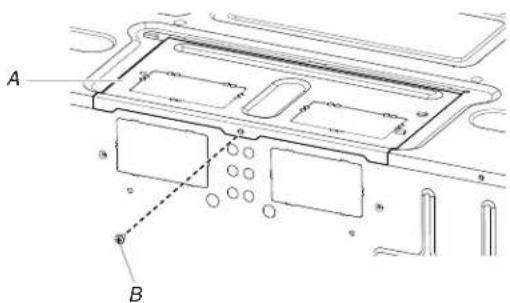

Réorientation du moteur du ventilateur 32

Installation du clapet antiretour 35

Installation du four à micro-ondes 35

Achever l'installation.... 36

SPÉCIFICATION DE LA CONCEPTION DU CIRCUIT

D'ÉVACUATION.... 37

IMPORTANT:

Save for local electrical inspector's use.

IMPORTANT :

À conserver pour consultation par l'inspecteur local des installations électriques.

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves. Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ». Ces mots signifient :

DANGER

⚠ AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

Lors de l'utilisation d'appareils électriques, il faut toujours observer certaines précautions élémentaires de sécurité, y compris les suivantes :

AVERTISSEMENT : Pour réduire les risques de brûlure, de décharges électriques, d'incendie, de blessures ou d'exposition à un rayonnement excessif de micro-ondes :

■ Lire toutes les instructions avant d'utiliser l'appareil.
■ Lire et respecter les « PRÉCAUTIONS POUR ÉVITER LES EXPOSITIONS POSSIBLES À UN RAYONNEMENT EXCESSIF AUX MICRO-ONDES » spécifiques de ce manuel.
- Cet appareil doit être relié à la terre. Brancher uniquement dans une prise reliée à la terre. Consulter le point « INSTRUCTIONS DE LIAISON À LA TERRE » de cette section.
■ Installer ou placer cet appareil en respectant toutes les instructions d'installation fournies.
■ Certains produits comme les œufs entiers et les contenants scellés, comme un pot en verre fermé, peuvent exploser et ne devraient pas être chauffés dans ce four.
■ Utiliser cet appareil uniquement dans le cadre de l'usage auquel il se destine comme décrit dans le manuel. Ne pas utiliser de produits chimiques corrosifs ou dégageant des vapeurs dans cet appareil. Ce type de four est spécialement conçu pour chauffer, cuire ou sécher des aliments. Il n'est pas conçu pour une utilisation à des fins industrielles ou en laboratoires.
■ LE CONTENU CHAUD PEUT PROVOQUER DES BRÛLURES GRAVES. NE PAS LAISSER LES ENFANTS UTILISER LE FOUR À MICRO-ONDES. Retirer les aliments chauds avec prudence.
■ Ne pas utiliser ce produit si la fiche ou le cordon est endommagé, s'il ne fonctionne pas correctement ou s'il a subi une chute ou a été endommagé de quelque façon que ce soit.
■ Seule une personne qualifiée est habilitée à effectuer une intervention d'entretien sur cet appareil. Communiquer avec l'entreprise de service autorisé la plus près de chez vous pour la vérification, la réparation et le réglage.
■ Ne pas couvrir ou obstruer les ouvertures de l'appareil.
■ Ne pas ranger l'appareil à l'extérieur. Ne pas utiliser ce produit près d'une source d'eau comme un évier de cuisine, un sous-sol humide, une piscine ou tout autre emplacement semblable.
■ Ne pas immerger le cordon ou la fiche dans l'eau.
■ Maintenir le cordon à l'écart de toute surface chaude.
■ Ne pas laisser le cordon pendre par-dessus le bord d'une table ou d'un comptoir.
■ Ne pas utiliser de pièces de remplacement qui n'ont pas été recommandées par le fabricant (c.-à-d., des pièces fabriquées à la maison à l'aide d'une imprimante 3D).
■ Voir les instructions de nettoyage de la surface de la porte dans la » section « Entretien et réparation du four à microondes ».
■ Les liquides, comme l'eau, le café ou le thé, peuvent être chauffés au-delà du point d'ébullition sans pour autant avoir l'air de bouillir. Des bulles ou une ébullition lorsque le contenant est sorti du four à micro-ondes ne sont pas toujours visibles. LE CONTENU LIQUIDE TRÈS CHAUD PEUT AINSI SOUDAINEMENT BOUILLIR LORSQUE LE CONTENANT EST DÉPLACÉ OU SI UN USTENSILE EST INSÉRÉ DANS LE LIQUIDE.
■ Ne pas utiliser un appareil de chauffage ou de cuisson sous cet appareil.

CONSERVER CES INSTRUCTIONS

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

Lors de l'utilisation d'appareils électriques, il faut toujours observer certaines précautions élémentaires de sécurité, y compris les suivantes :

AVERTISSEMENT : Pour réduire les risques de brûlure, de décharges électriques, d'incendie, de blessures ou d'exposition à un rayonnement excessif de micro-ondes :

■ Ne pas fixer l'appareil au-dessus ou près d'un appareil de chauffage ou de cuisson.
■ Ne pas installer au-dessus d'un évier.
■ Ne rien placer directement sur le dessus de l'appareil lorsque ce dernier est utilisé.
■ Nettoyer régulièrement les hottes de ventilation – Ne pas laisser la graisse s'accumuler dans la hotte ou le filtre.
■ Lorsque des aliments sont flambés sous la hotte, mettre le ventilateur en marche.
■ Peut être placé au-dessus d'un équipement de cuisson électrique ou au gaz.
■ Conçu pour être utilisé au-dessus d'une cuisinière d'une largeur maximum de 36 po (91,44 cm).

■ Nettoyer le filtre de la hotte d'extraction en faisant attention. Des agents nettoyants corrosifs, comme du nettoyant à four à basse de soude peut endommager le filtre.
■ Pour réduire les risques d'incendie dans la cavité du four :
- Ne pas trop faire cuire les aliments. Surveiller attentivement l'appareil lorsque du papier, du plastique ou d'autres matériaux combustibles sont placés à l'intérieur pour faciliter la cuisson.
- Retirer les attaches des sacs en papier ou en plastique avant de placer le sac dans le four.
- Si des matériaux prennent en feu dans le four, garder la porte du four fermée, éteindre le four et débrancher le cordon d'alimentation ou fermer l'alimentation au fusible ou disjoncteur.
- Ne pas utiliser la cavité comme remisage. Ne pas laisser de produits en papier, d'ustensiles de cuisson ou d'aliments dans la cavité lorsque l'appareil n'est pas utilisé.

CONSERVER CES INSTRUCTIONS

PRÉCAUTIONS POUR ÉVITER TOUTE EXPOSITION ÉVENTUELLE AU RAYONNEMENT EXCESSIF DE MICRO-ONDES ET UTILISER L'APPAREIL SANS DANGER

(a) Ne pas tenter de faire fonctionner ce four lorsque la porte ouverte puisque l'utilisation la porte ouverte peut entraîner une exposition dangereuse au rayonnement des microondes. Il est important de ne pas modifier ou contourner le verrouillage de sécurité.

e ne pas ouvrir le four à micro-ondes s'il est endommagé. Il est très important que la porte du four ferme correctement et qu'il n'y ait pas de dommage à :

(1) la porte (tordue);
(2) les charnières et loquets (brisées ou lâches);

(b) Ne placer aucun objet entre le devant du four à micro-onc et la porte ou ne pas permettre à de la saleté ou des rés de nettoyage de s'accumuler sur les surfaces des joints (d) d'étanchéité.

(3) les joints d'étanchéité de la porte et leur surface. dus Le four ne doit pas être réglé ou réparé par une personne autre qu'une personne d'entretien qualifiée.

ENTRETIEN ET RÉPARATION DU FOUR À MICRO-ONDES

Nettoyage général

IMPORTANT : Avant le nettoyage, s'assurer que toutes les commandes sont désactivées et que le four à micro-ondes est froid. Toujours suivre les instructions figurant sur les étiquettes des produits de nettoyage.

L'usage de savon, d'eau et d'un chiffon doux ou d'une éponge suggéré en priorité, sauf indication contraire.

ACIER INOXYDABLE ET ACIER INOXYDABLE NOIR (sur certains modèles)

REMARQUE : Afin d'éviter d'endommager les surfaces en acier inoxydable, ne pas utiliser de tampons à récurer savonneux, de nettoyants abrasifs, de crème à polir pour table de cuisson, de tampons en laine d'acier, de chiffons de lavage rêches ou d'essuie-tout abrasifs. Ils peuvent endommager les surfaces en acier inoxydable, même après une seule application ou quelques unes.

Frotter dans la direction du grain pour éviter les dommages.

Méthode de Nettoyage :

■ Affresh®+ Nettoyant pour acier inoxydable – numéro de pièce W10355016 (vendu séparément) ou chiffons pour acier inoxydable affresh® – numéro de pièce W1055049 (vendu séparément) :
Consulter le Guide de démarrage rapide pour les informations de commande.

■ Vinaigre pour les taches d'eau dure.

EXTÉRIEUR DE LA PORTE DU FOUR À MICRO-ONDES

Méthode de Nettoyage :

Nettoyant à vitre et chiffon doux ou éponge : Appliquer le nettoyant à vitre sur un chiffon doux ou une éponge et non directement sur le tableau.
Nettoyant affresh ^® pour appareils de la cuisine – numéro de pièce W10355010 (vendu séparément) : Voir la section « Information de commande en ligne » du Guide de démarrage rapide pour commander.

REVÊTEMENT INTÉRIEUR ANTIADHÉSIF (sur certains modèles)

Pour éviter d'endommager l'intérieur du four à micro-ondes, ne pas utiliser d'ustensiles en métal ou tranchants, de grattoirs, de nettoyants abrasifs ou d'autres accessoires de récurage.

CAVITÉ DU FOUR À MICRO-ONDES

Afin d'éviter d'endommager la cavité du four à micro-ondes, ne pas utiliser de tampons à récurer savonneux, de nettoyants abrasifs, de tampons en laine d'acier, de chiffons de lavage rêches ou certains essuie-tout.

Sur les modèles en acier inoxydable, frotter dans le sens du grain pour éviter d'endommager le fini.

La zone de contact entre la porte fermée et le cadre du four à micro-ondes doit être maintenue propre.

Méthode de Nettoyage :

Saleté moyenne

■ Savons et détergents doux, non abrasifs :
Rincer à l'eau propre et sécher avec un chiffon doux sans charpie.

Saleté tenace

■ Savons et détergents doux, non abrasifs :
Faire chauffer une tasse (250 mL) d'eau pendant 2 à 5 minutes dans le four à micro-ondes. La vapeur amollira la saleté. Rincer à l'eau propre et sécher avec un chiffon doux sans charpie.

Odeurs

■ Jus de citron ou vinaigre :

Faire chauffer une tasse (250 mL) d'eau avec 1 c. à Cuillère à table (15 mL) de jus de citron ou de vinaigre pendant 2 à 5 minutes dans le four à micro-ondes.

FILTRES À GRAISSE

■ Nettoyant doux et tampon à récurer

■ Lave-vaisselle

INSTRUCTIONS D'INSTALLATION SPÉCIFICATIONS

Outils et Pièces

Outils nécessaires

■ Ruban à mesurer
■ Crayon
■ Ciseaux
■ Ruban-cache ou punaises
Perceuse

■ Tournevis à tête cruciforme no 2

■ Détecteur de montant

■ Tournevis à tête cruciforme no 3 pour les vis de 1/4 - 20 x 3 pc (76 mm)

■ Mèche de 3/16 po (5 mm), 3/8 po (10 mm), 5/8 po (16 mm)

■ Scie-cloche de 3/4 po (19 mm)

■ Scie à guichet

■ Pince coupante

■ Clé à douille (ou clé polygonale) de 7/16 po (11 mm) pour tirefonds de 1/4 po x 2 po (6,4 mm x 51 mm)

■ Scie à trou de 1 12 po (38 mm) pour armoire de bois ou de métal

■ Pistolet à calfeutrage et calfeutrant étanche

■ Ruban adhésif pour conduit.

Matériaux nécessaires

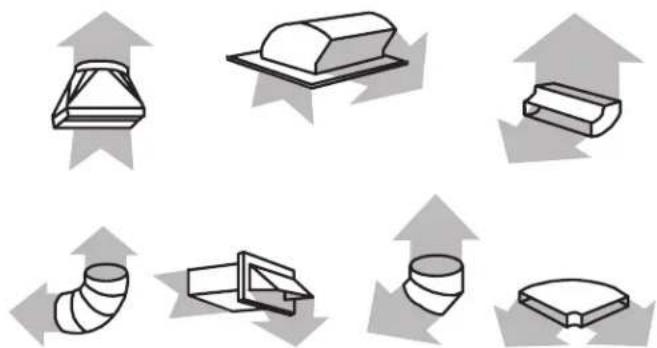

■ Composants standard pour évacuation à travers le mur ou à travers le toit. Voir la section « Spécifications/conception du circuit d'évacuation ».

Pièces fournies

Pièce Dessin Description	Qté Où puis-je trouver?
Paquet de vis		Vis à tête ronde de 3/1624 x 3 po	- 2
		Vis à tête plate de 1/4 -20 x 3 po	2
		Rondelles 2
		Écrou à bascule de 3/16po	2
		Tirefonds de 1/4 po x 2	po 2
		Vis à tôle no 6 x 3/8 po	2
		Bague de cordond'alimentation électrique	1
Clapet		Clapet antiretour pour évacuation par le mur oule toit	1
Documentation		Documentation 1
Plaque de montage		Plaque de montage 1

Consulter les codes locaux. Vérifier l'alimentation électrique existante. Consulter les « Spécifications électriques ».

Il est recommandé de faire réaliser tous les raccordements électriques par un électricien qualifié agréé.

REMARQUE :

■ Les articles de quincaillerie suivants sont destinés à l'utilisation sur un montant de bois. En présence d'une structure de mur différent, utiliser les éléments de fixation appropriés.
S'assurer d'acheter uniquement des pièces et des accessoires Whirlpool certifiés par le fabricant de l'appareil. Il se peut que l'installation nécessite des pièces supplémentaires. Pour commander, voir la section « Information de commande en ligne » du Guide de démarrage rapide.

Exigences d'Emplacement

Inspector l'ouverture où le four à micro-ondes sera installé. L'emplacement doit comporter les caractéristiques suivantes :

■ Dimensions minimales à respecter lors de l'installation. Voir l'illustration « Dimensions à respecter lors de l'installation ».

Au moins un montant de cloison en bois de 2 po x 4 po (5,1 x 10,2 cm) et parement de plâtre/support d'enduit ou panneau de gypse d'une épaisseur de 3/8 po (1 cm) ou plus dans l'ouverture de l'armoire.

■ Capacité de support de charge de 150 lb (68 kg), ceci inclut le four à micro-ondes et les articles placés à l'intérieur du four à micro-ondes et de l'armoire supérieure.

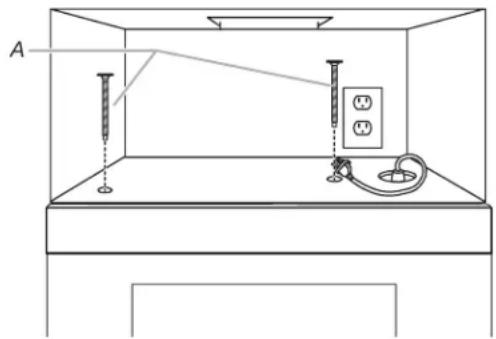

■ Prise de courant électrique reliée à la terre à l'intérieur de l'armoire supérieure. Voir la section « Spécifications électriques ».

REMARQUE :

Dans le cas de l'installation du four à micro-ondes à proximité d'une paroi latérale sur le côté gauche, laisser un espace libre de 6 po (15,2 cm) ou plus entre le mur et le four à micro-ondes, pour permettre la manœuvre d'ouverture complète de la porte.

■ Certains modèles sont munis d'une poignée dissimulée. Dans le cas de l'installation du four à micro-ondes près d'une paroi latérale sur le côté droit, laisser un espace libre de 3 po (7,6 cm) ou plus entre le mur et le four à micro-ondes pour permettre d'agripper la poignée intégrée à la porte.

■ Les matériaux de certaines armoires et certains matériaux de construction peuvent ne pas résister à la chaleur émise par le four à micro-ondes lors des opérations de cuisson. Consulter le constructeur de la maison ou le fabricant des armoires pour déterminer si les matériaux utilisés pourraient subir un changement de couleur, une déstratification ou d'autres dommages.

Exigences spéciales

Pour une installation avec décharge murale seulement :

■ L'ouverture découpée doit être exempte d'obstruction pour l'ajustement adéquat du conduit d'évacuation et pour que la plaque du clapet puisse s'ouvrir complètement et librement.

Pour une installation avec décharge à l'extérieur à travers le toit seulement :

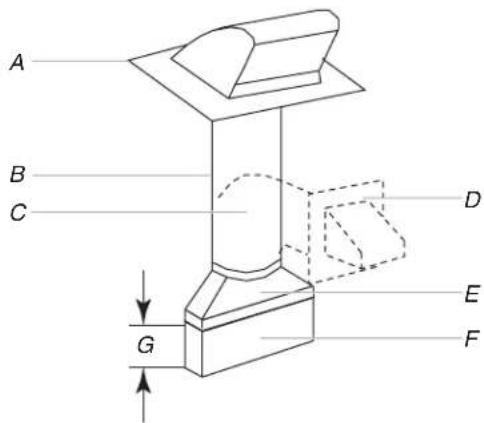

■ Si on utilise un raccord de transition rectangulaire/rond, on doit disposer d'un espace libre de 3 po (7,6 cm) au-dessus du four à micro-ondes afin que la plaque du clapet puisse s'ouvrir complètement et librement. Voir l'illustration « Raccord de transition rectangulaire/rond » dans la section « Spécifications/conception du circuit d'évacuation ».

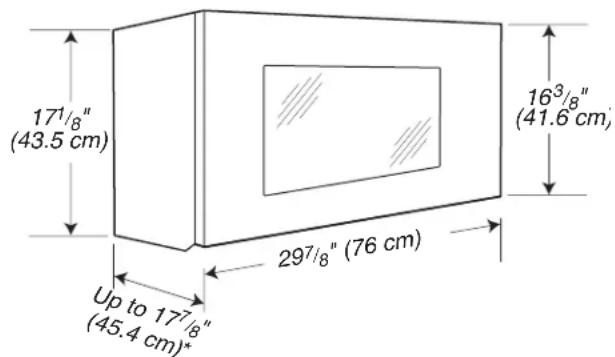

Dimensions du produit

*La profondeur totale du produit varie légèrement selon la conception de la porte.

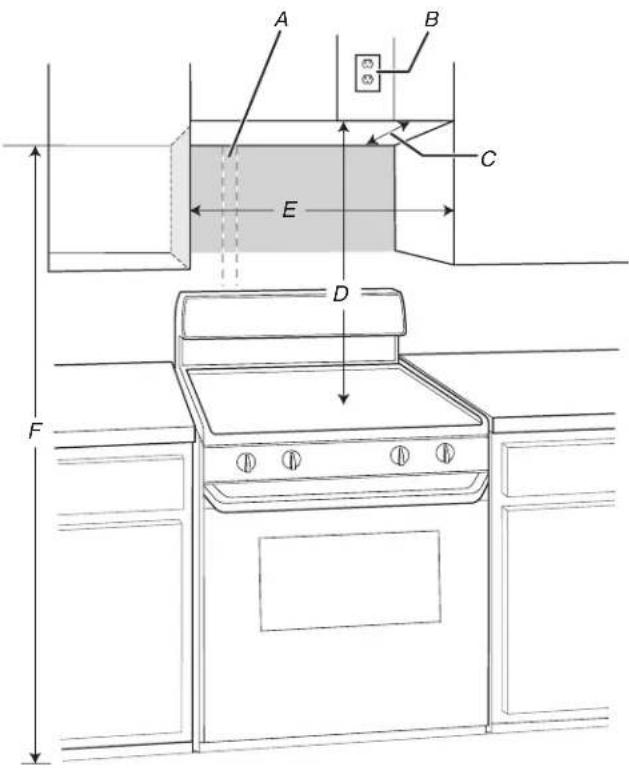

Dimensions d'installation

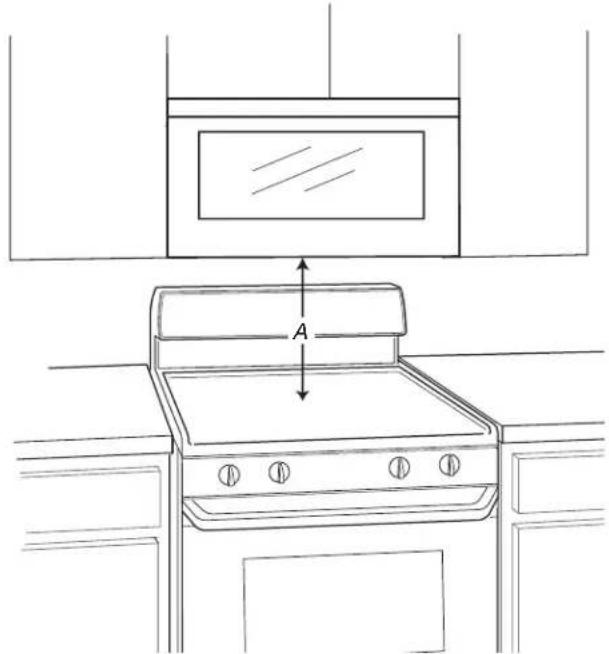

**30 po (76,2 cm) est habituel pour une hauteur d'installation de 66 po (167,6 cm).

REMARQUE : La prise de courant à 3 alvéoles reliée à la terre ^66 doit être située à l'intérieur de l'armoire supérieure. Voir la section « Spécifications électriques ».

A B C E D F

A. Évacuation rectangulaire murale de 2 po x 4 po (5,1 cm x 10,2 cm)

D. 30 po (76,2 cm) typique** E. 30 po (76,2 cm) minimum F. 66 po (167,6 cm) minimum

B. Prise à 3 alvéoles reliée à la terre C. Minimum de 12 po (30,5 cm) maximum de 14 po (35,6 cm)*

Les dimensions exactes peuvent varier en fonction du type de cuisinière/table de cuisson ci-dessous.

* Profondeur de l'armoire supérieure et de l'armoire latérale : Minimum de 12 po (30,5 cm), maximum de 14 po (35,6 cm)*

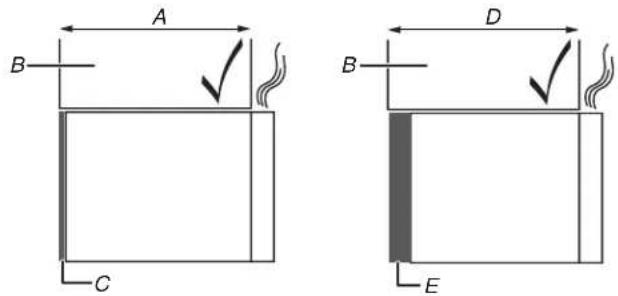

A B C D B E

A. Profondeur de l'armoire : 12 po (30,5 cm) à 14 po (35,6 cm)

B. Armoire

C. Plaque de montage

D. Profondeur de l'armoire : 14 po (35,6 cm) à 15 po (38,1 cm)

E. Ensemble de montage de bourrelet

REMARQUE : Pour garantir de bons résultats, ne pas obstruer l'ouverture d'évacuation supérieure. Si la largeur des armoires est de plus de 14 po (35,6 cm), mais pas plus de 15 po (38,1 cm), utiliser l'ensemble de montage de bourrelet pour remplacer la plaque de montage sur le mur. L'ensemble de montage de bourrelet (numéro de pièce W11185746) n'est pas fourni, mais peut être acheté de Whirlpool.

Pour commander, voir la section « Information de commande en ligne » du Guide de démarrage rapide.

Pour d'autres dimensions d'armoire, nous suggérons de sélectionner d'autres produits Whirlpool.

Spécifications électriques

AVERTISSEMENT

Risque de décharge électrique

Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d'adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.

Observer les dispositions de tous les codes et règlements en vigueur.

Exigences :

■ Alimentation de 120 V, 60 Hz, CA seulement, et protégée par un fusible ou un disjoncteur temporisé de 15 A ou 20 A.

Recommendation :

■ Fusible ou disjoncteur temporisé.
■ Circuit distinct exclusif au four à micro-ondes.

INSTRUCTIONS DE LIAISON À LA TERRE

Pour un appareil avec liaison à la terre et cordon d'alimentation :

Cet appareil doit être relié à la terre. En cas d'anomalie de fonctionnement ou de panne, la liaison à la terre réduira le risque de décharge électrique en offrant au courant électrique un itinéraire d'évacuation de moindre résistance. L'appareil est doté d'un cordon électrique comportant un conducteur de mise à la terre d'équipement et une fiche de branchement de liaison à la terre. La fiche doit être branchée sur une prise de courant appropriée qui soit bien installée et reliée à la terre conformément à tous les codes et règlements locaux.

AVERTISSEMENT : Un raccordement inapproprié du conducteur de mise à la terre de l'équipement peut causer un risque de décharge électrique. En cas de doute quant à la qualité de la mise à la terre de l'appareil, consulter un électricien ou un technicien d'entretien qualifié. Ne pas modifier la fiche fournie avec cet appareil; si elle ne correspond pas à la prise de sortie, faire installer une prise appropriée par un électricien qualifié.

CONSERVER CES INSTRUCTIONS

Cet appareil est conforme à la norme ICES-001 d'Industrie Canada.

INSTALLATION

Préparation de l'ensemble four à micro-ondes/hotte

AVERTISSEMENT

Risque de poids excessif

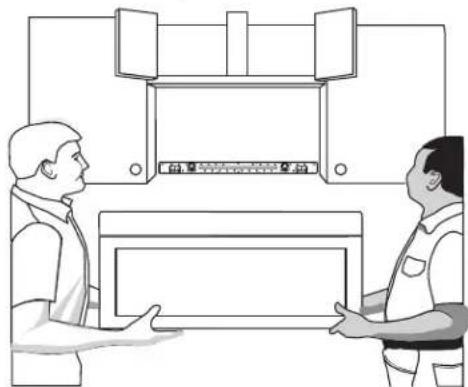

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Couvrir la surface de travail pour éviter de l'endommager.
2. Séparer le gabarit en carton de la boîte en carton, voir la section « Séparer le gabarit en carton » pour plus de détails.
3. Retirer le paquet de vis de la mousse extérieure du carton.
4. Retirer le clapet de la mousse extérieure du carton.
5. Retirer la documentation de la mousse extérieure dans la boîte.
6. Retirer les matériaux d'emballage, le ruban adhésif et la pellicule protectrice du four à micro-ondes.
7. Retirer la plaque de montage de la mousse extérieure dans la boîte.
8. Utiliser du ruban adhésif pour immobiliser la porte fermée du four à micro-ondes, pour qu'elle ne puisse pas s'ouvrir durant les manutentions du four.

Séparer le gabarit en carton (sur certains modèles)

En fonction de votre modèle, certains modèles utilisent le gabarit mural en papier et le gabarit pour l'armoire supérieure en papier pour l'installation, vous pouvez alors sauter cette section.

1. Découper le long de la ligne pointillée pour séparer le gabarit en carton du dos de la boîte en carton. Mettre le gabarit de carton de côté et s'y référer lors des étapes d'installation « Marquage du mur arrière » et « Préparation de l'armoire supérieure ».

C B A 100mm x 250 mm 100mm x 250 mm 100mm x 250 mm 100mm x 250 mm 100mm x 250 mm 100mm x 250 mm 100mm x 250 mm 100mm x 250 mm 100mm x 250 mm 100mm x 250 mm

A. Côté arrière de la boîte en carton
B. Gabarit en carton (y compris le gabarit pour mur arrière et le gabarit pour armoire supérieure)
C. Ligne en pointillés

Trouver le gabarit d'installation (sur Type d'installation certains modèles) Ce four à micro-ondes est cong ventilation suivantes, choisir un

Ce four à micro-ondes est conçu pour s'adapter aux trois types de ventilation suivantes, choisir un type avant l'installation.

Pour certains modèles, le gabarit en papier de la paroi et le gabarit de l'armoire supérieure sont fournis pour l'installation. Ils se trouvent dans la documentation et doivent être utilisés avant d'installer le four à micro-ondes. La documentation se trouve dans la mousse extérieure de la boîte en carton, voir la section « Pièces fournies » pour plus de détails.

ROLL TEMPLATE ARRIANT PANT DE MUS PLANTILIE FARE PARIS A B C Upper-colonial lamps A B C

A. Documentation
B. Gabarit mural
C. Gabarit pour armoire supérieure

Recirculation
(Configuration d'usine par défaut)

Évacuation par le mur

Évacuation par le toit

Trouver les montants de cloison

REMARQUE : S'il n'y a aucun montant de cloison dans l'ouverture d'encastrement de l'armoire, ne pas installer le four à micro-ondes.

Voir les illustrations dans « Configurations possibles des montants de cloison ».

1. Utiliser un détecteur de montant pour localiser dans l'ouverture les bords des montants de cloison.
2. Marquer la position du centre de chaque montant de cloison et tracer l'axe de chaque montant à l'aide d'un fil à plomb. Voir les illustrations dans « Configurations possibles des montants de cloison ».

Configurations possibles des montants de cloison

Les illustrations ci-dessous présentent des exemples des configurations préférentielles d'installation avec la plaque de montage.

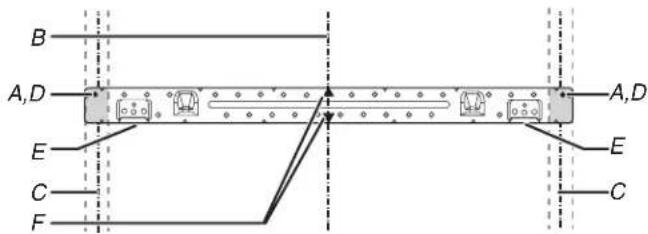

Aucun montant de cloison à la position des trous d'extrémité un montant de cloison à la position des trous d'extrémité

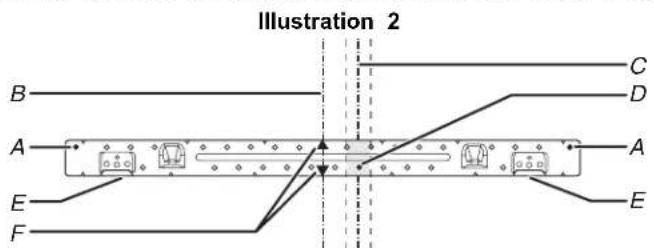

A. Trous d'extrémité (sur la plaque de montage)
B. Axe vertical central de l'ouverture dans l'armoire
C. Axe vertical de montant de cloison, 30 po (76,2 cm) minimum

D. Trous pour tirefonds
E. Pattes de support
F. Marquage du centre sur plaque de montage

REMARQUE : Si les montants de cloison se trouvent à moins de 6 po (15,2 cm) de l'axe central vertical (voir la section « Tracé sur le mur arrière »), seule une installation sans décharge à l'extérieur ou une installation avec décharge par le toit peut être réalisée.

A. Trous d'extrémité (sur la plaque de montage)
B. Axe vertical central de l'ouverture dans l'armoire
C. Axe vertical de montant de cloison

D. Trous pour tirefonds
E. Pattes de support
F. Marquage du centre sur plaque de montage

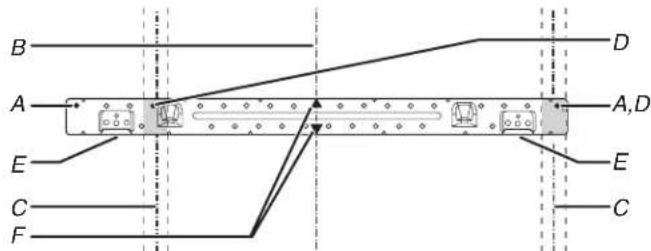

Montant de cloison à la position des trous d'extrémité Illustration 3

A. Trous d'extrémité (sur la plaque de montage)

B. Axe vertical central de l'ouverture dans l'armoire

C. Axe vertical de montant de cloison

D. Trous pour tirefonds E. Pattes de support

F. Marquage du centre sur plaque de montage

Montant de cloison à la position des trous d'extrémité Illustration 4

A. Trous d'extrémité (sur la plaque de montage)

B. Axe vertical central de l'ouverture dans l'armoire

C. Trous pour vis d'ancrage dans l'axe vertical de montant de cloison

D. Trous pour tirefonds

F. Marquage du centre sur plaque de montage

Marquage et perçage de l'armoire supérieure

1. Interrompre l'alimentation électrique.
2. Retirer tout le contenu de l'armoire supérieure.
3. Utiliser un ruban à mesurer pour mesurer et marquer clairement la position de l'axe central vertical de l'ouverture. S'assurer qu'elle s'aligne avec l'axe central vertical au mur. Utiliser un crayon pour tracer les lignes médianes sur l'armoire supérieure et le mur.

A B

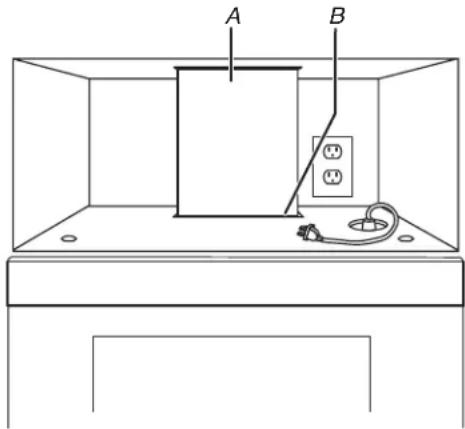

A. Axe central de l'armoire supérieure
B. Axe central au mur

REMARQUE : Le gabarit en carton ou le gabarit mural est adapté à l'installation d'armoires d'une profondeur de 12 po à 14 po (30,5 cm à 35,6 cm), si les armoires sont plus grandes que 14 po (35,6 cm), et jusqu'à 15 po (38,1 cm), utiliser l'ensemble de montage en saillie, qui remplace la plaque de montage fournie avec le produit. L'ensemble de montage de bourrelet (numéro de pièce – W11185746) n'est pas fourni. Pour commander, voir la section « Information de commande en ligne » du Guide de démarrage rapide.

A. Flèches vers le mur
B. Axe central de l'armoire supérieure

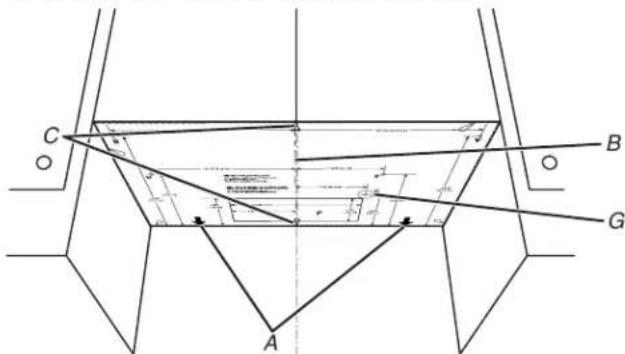

C. Centrer les marques sur le gabarit en carton ou le gabarit pour l'armoire supérieure

1. Placer la ou le gabarit en carton ou le gabarit pour l'armoire supérieure contre le fond de l'armoire supérieure. S'assurer que l'axe du gabarit de carton ou du gabarit pour l'armoire supérieure est aligné avec l'axe de l'armoire supérieure qui a été dessiné à l'étape 3. Et les flèches vers le mur (A) doivent être contre le mur arrière afin que les trous découpés dans l'armoire supérieure s'alignent avec les trous dans la partie supérieure du four à micro-ondes.

REMARQUE : Si le mur derrière le four à micro-ondes (comme installé) comporte un revêtement mural partiel (par exemple, dosseret de carreaux), assurez-vous que les flèches « rear wall/mur arrière » s'alignent sur la partie la plus épaisse du mur arrière (par exemple l'épaisseur des carreaux plutôt que le panneau de gypse).

1. Découper le trou (G sur ou le gabarit en carton ou le gabarit pour l'armoire supérieure) pour cordon d'alimentation à l'aide d'une perceuse et d'une scie-cloche de 3/4 po (1,9 cm).

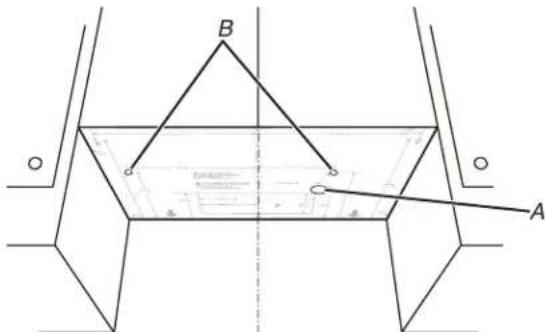

2. Percer deux trous pour écrou de montage (B) de 3/8 po (10 mm) aux points « D » et « E » du ou le gabarit de carton ou le gabarit pour armoire supérieure. Ces trous sont utilisés pour le passage de deux vis de 1/4-20 x 3 po avec rondelles qui sont utilisées pour la fixation du four à micro-ondes contre l'armoire supérieure.

B O A

A. Trou du cordon d'alimentation (G)
B. Trous des écrous de montage (D et E)

REMARQUE : Si l'armoire supérieure est métallique, la garniture du cordon d'alimentation nécessite d'être installée autour du trou de passage du cordon d'alimentation – voir l'illustration.

A B

A. Armoire métallique
B. Bague de cordon d'alimentation électrique

1. À l'aide d'une scie à guichet, découper la zone rectangulaire pour le passage du conduit d'évacuation par le toit. Passer cette étape si l'appareil est installé avec une recirculation ou une évacuation par le mur.

A. Zone de coupe pour l'évacuation par le toit

Marquage et perçage du mur arrière:

Le four à micro-ondes doit être fixé sur au moins 1 montant de cloison, mais de préférence sur 2 montants; on utilise pour cela au moins 1 vis d'ancrage, mais de préférence 2. Voir la section « Trouver les montants de cloison » pour trouver les montants de cloison.

Aligner le marquage central du gabarit de carton ou le gabarit mural avec l'axe central sur le mur, en faisant attention qu'il soit bien de niveau et que le haut du gabarit de carton soit bien positionné bout à bout avec le bord arrière de l'armoire. (Voir la REMARQUE ci-dessous avant de tracer).

1. Fixer le gabarit en carton ou le gabarit mural au mur, en alignant les repères centraux du gabarit en carton ou du gabarit mural sur l'axe central du mur, en veillant à ce qu'il soit de niveau et que le haut du gabarit en carton ou du gabarit mural soit accolé au bord arrière de l'armoire supérieure. (Voir la REMARQUE ci-dessous avant de tracer).

REMARQUE : Si le bord avant de l'armoire supérieure est plus bas que le bord arrière, abaisser le gabarit de carton ou le gabarit mural de manière à ce que son sommet soit au même niveau que le bord avant de l'armoire.

A C D B

A. Mur arrière
B. Gabarit de carton ou gabarit mural
C. Le sommet du gabarit de carton ou gabarit mural doit être aligné avec le bord avant de l'armoire.
D. Bord avant de l'armoire supérieure

1. Percer des trous à A (marques A et B sur le gabarit de carton ou le gabarit mural), si les montants de cloison ne se trouvent pas au niveau des trous A et B, ne pas percer des trous aux points A et B et suivre les instructions ci-dessous.

B D C A

A. Trous A et B
B. Flèches vers l'armoire supérieure
C. Centrer les marques sur le gabarit en carton ou le gabarit mural
D. Bord arrière de l'armoire supérieure

En plus d'être fixé sur au moins un montant de cloison, on doit également fixer la plaque de montage sur le mur au niveau des deux trous d'extrémité. Si la position des trous ne coïncide pas avec des montants de la cloison, utiliser deux vis à tête ronde de 3/16-24 x 3 po avec écrou articulé; s'il y a un trou d'extrémité qui coïncide avec les montants de la cloison, utiliser une vis d'ancrage et une vis à tête ronde de 3/16-24 x 3 po avec écrou articulé; si les deux trous coïncident avec les montants de la cloison, utiliser deux vis d'ancrage. Voici 3 configurations d'installation.

Installation s'il n'y a aucun montant de cloison aux trous d'extrémités (illustrations 1 et 2 de la section trouver les montants de cloison)

1. Percer des trous de 5/8 po (1,6 cm) à travers le mur à l'emplacement des deux trous d'extrémité marqués à l'étape 3 de la section « Tracé sur le mur arrière ».
2. Percer des trous de 3/16 po (5 mm) dans les montants de cloison à l'emplacement des trous marqués à l'étape 6 de la section « Marque sur le mur arrière. » Voir les illustrations 1 et 2 du point « Configurations possibles des montants de cloison » à la section « Identifier la position des montants de cloison ».

Installation s'il y a un montant de cloison à un trou d'extrémité (illustration 3 de la section trouver les montants de cloison)

1. Percer un trou de 3/16 po (5 mm) à travers le montant à l'emplacement du trou d'angle marqué à l'étape 3 dans « Tracé sur le mur arrière ».
2. Si on souhaite fixer l'appareil sur un second montant de cloison, percer un trou de 3/16 po (5 mm) dans le montant à l'emplacement de l'autre trou marqué à l'étape 6 dans « Tracé sur le mur arrière ». Voir la figure 3 de la partie « Configurations possibles des montants de cloison » de la section « Identifier la position des montants de la cloison ».
3. Percer un trou de 5/8 po (1,6 cm) à travers le mur, à l'autre extrémité.

Installation s'il y a un montant de cloison aux deux trous d'extrémités (illustration 4 de la section trouver les montants de cloison)

1. Percer des trous de 3/16 po (5 mm) à travers le montant à l'emplacement des trous d'angle marqués à l'étape 3 dans « Marque sur le mur arrière ».
2. À l'aide d'une scie à guichet, découper la zone rectangulaire pour le passage du conduit d'évacuation par le mur. Passer cette étape si l'appareil est installé avec une recirculation ou une évacuation par le plafond.

A 10 20 30 40 50 60 70 80 90 100

A. Zone de coupe pour l'évacuation par le mur

Fixation de la plaque de montage au mur

1. Positionner la plaque de montage sur le mur.
2. Fixer la plaque de montage sur le mur; utiliser les organes de fixation appropriés dans les deux trous d'extrémité percés dans les montants de cloison ou à travers le panneau de gypse – vis à tête ronde de 3/16 – 24 x 3 po avec écrou articulé ou tirefond de 1/4 po x 2 po.

Voir les illustrations du point « Configurations possibles du colombage mural » dans la section « Identification de la position des montants de cloison » et suivre les sections suivantes « Aucun montant de cloison ne coïncide avec les trous d'extrémité (illustrations 1 et 2 de la section trouver les montants de cloison) » ou « montant de cloison à un trou d'extrémité (illustration 3 dans la section trouver les montants de cloison) ».

1. Insérer les vis d'ancrage dans les deux trous d'extrémité.
2. Contrôler l'alignement de la plaque de montage; veiller à établir un bon aplomb.
3. Placer les vis des deux trous d'extrémités.

Installation s'il n'y a aucun montant de cloison aux trous d'extrémités (illustration 1 et 2 dans la section trouver les montants de cloison)

REMARQUE : La plaque de montage doit être fixée sur le mur à au moins un montant de cloison, ainsi qu'aux deux extrémités.

1. Alors que les pattes de support de la plaque de montage sont orientées vers l'avant, insérer des vis à tête ronde de 3/16-24 x 3 po dans les deux trous d'extrémité de la plaquet montage.
2. Engager un écrou articulé sur chaque vis par l'arrière de la plaque de montage. Veiller à disposer de suffisamment d'espace pour que les écrous articulés puissent traverser le panneau de gypse et se déployer à l'intérieur de la cavité murale.

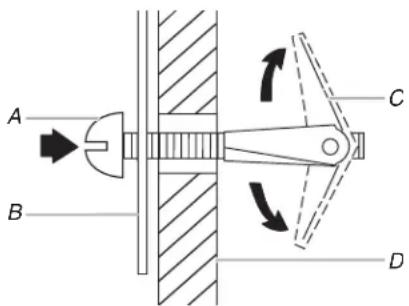

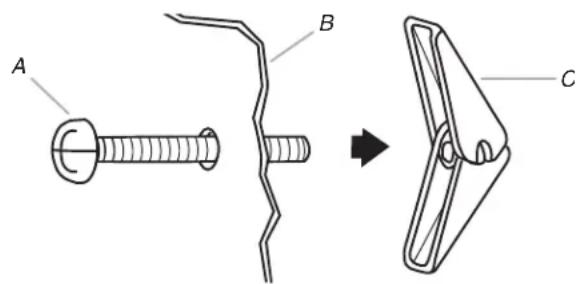

A B C

A. Vis à tête ronde de 3/16 - 24 x 3 po
B. Plaque de montage
C. Écrou articulé

1. Positionner la plaque de montage sur le mur.

Pousser les deux vis avec écrou articulé à travers le panneau de gypse; visser les vis à la main pour vérifier que chaque écrou articulé s'est déployé et prend appui contre le panneau de gypse.

A B C D

A. Vis à tête ronde de 3/16 - 24 x 3 po
B. Plaque de montage
C. Écrou articulé
D. Panneau de gypse

1. Insérer les tirefonds dans les trous percés dans les montants de cloison à l'étape 2 du paragraphe « Installation lorsqu'aucun montant de cloison ne coïncide avec les trous d'extrémité » de la section « Perçage des trous dans le mur arrière ».
2. Contrôler l'alignement de la plaque de montage; veiller à établir un bon aplomb.
3. Serrer solidement tous les écrous et tirefonds.

Un montant de cloison à un trou d'extrémité (Illustration 3 dans la section trouver les montants de cloison)

1. Alors que les pattes de support de la plaque de montage sont orientées vers l'avant, insérer une vis à tête ronde de 3/16-24 x 3 po dans le trou d'angle coïncident avec le trou de 5/8 po (16 mm) percé à l'étape 3 du paragraphe « Installation avec un montant de cloison coïncident avec un trou d'extrémité » de la section « Perçage des trous dans le mur arrière ».
2. Engager un écrou articulé sur la vis par l'arrière de la plaque de montage. Veiller à disposer de suffisamment d'espace pour que l'écrou articulé puisse traverser le panneau de gypse et se déployer à l'intérieur de la cavité murale.
3. Positionner la plaque de montage sur le mur.
4. Pousser la vis avec écrou articulé à travers le panneau de gypse; visser la vis à la main pour vérifier que chaque écrou articulé s'est déployé et prend appui contre le panneau de gypse.
5. Insérer un tirefond dans le trou d'extrémité restant.
6. S'il est possible de fixer également l'appareil sur un second montant de cloison, insérer une vis d'ancrage dans l'autre trou percé à l'étape 2 du paragraphe « Installation avec un montant de cloison coïncidant avec un trou d'extrémité » de la section « Perçage des trous dans le mur arrière ». Contrôler l'alignement de la plaque de montage; veiller à établir un bon aplomb.
7. Serrer solidement toutes les pièces d'ancrage.

Montants de cloison en coïncidence avec deux trous d'extrémité (illustration 4)

1. Positionner la plaque de montage sur le mur.
2. Insérer les vis d'ancrage dans les deux trous d'extrémité.
3. Contrôler l'alignement de la plaque de montage; veiller à établir un bon aplomb.
4. Serrer solidement les vis d'ancrage.

Réorientation du moteur du ventilateur

Cette section comprend l'installation avec évacuation par le mur ou le toit. Ces deux installations demandent de réorienter le moteur du ventilateur. Sélectionner un type d'évacuation avant d'installer le four à micro-ondes. Suivre les instructions appropriées pour réorienter le moteur du ventilateur. Pour une installation avec recirculation, le moteur du ventilateur n'a pas besoin d'être réorienté, cette section peut être passée.

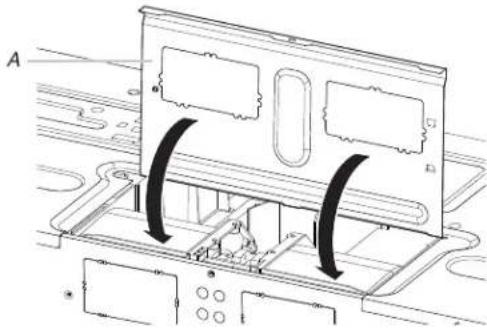

Réorientation du moteur du ventilateur pour une installation avec évacuation par le mur

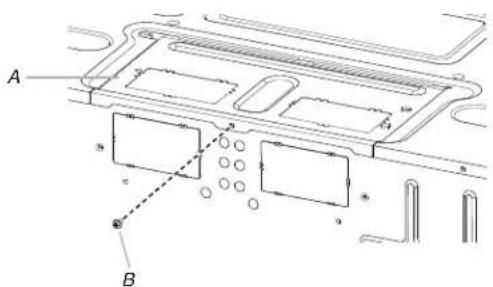

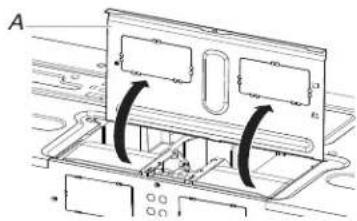

1. Ôter les vis fixant la plaque de support du clapet à la partie arrière du four à micro-ondes et les garder pour plus tard.

A B

A. Plaque de support du clapet

B. Introduire

1. Tourner et maintenir la plaque de support du clapet à la verticale, comme illustré.

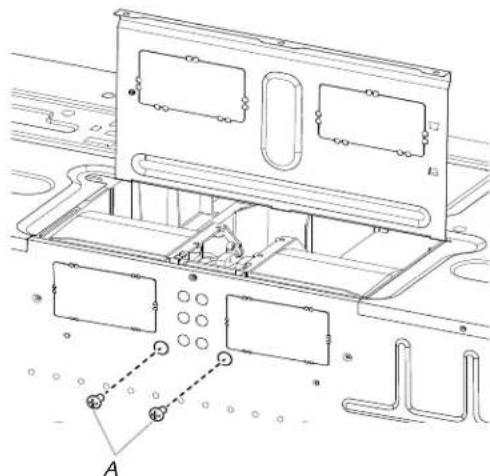

1. Retirer 2 vis de ventilateur fixant le moteur du ventilateur au four à micro-ondes et les garder pour plus tard.

A. Vis du ventilateur

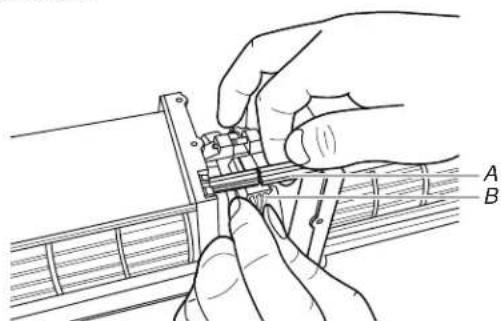

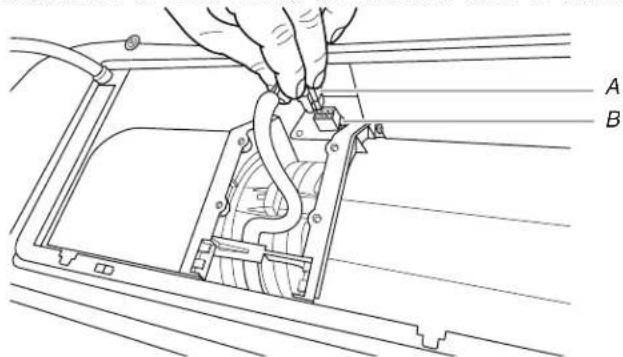

1. Débrancher le fil du moteur de ventilateur du connecteur.

A. Fil du moteur de ventilateur

B. Connecteur

1. Sortir le moteur du four à micro-ondes et le garder pour plus tard.

A. Moteur de ventilateur

1. Utiliser une pince coupante pour découper doucement les points de fixation rectangulaires des couvercles de fermeture.

A B

A. Pince coupante

B. Couvercles de fermeture rectangulaire du clapet antiretour

1. Tenir le fil du moteur, placer le fil à travers le pont du moteur de ventilateur.

A. Pont du moteur de ventilateur

B. Fil du moteur de ventilateur

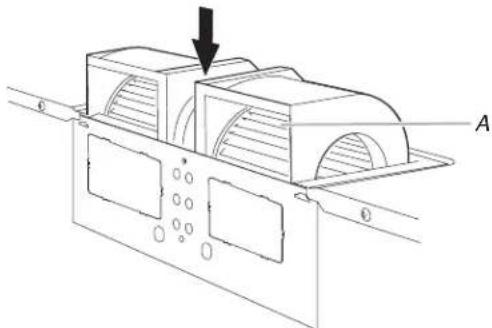

1. Abaisser le moteur de ventilateur pour le réinsérer dans le 11 four à micro-ondes. L'orifice de sortie fait face vers l'arrière du four à micro-ondes.

A. Orifice de sortie

1. Rebrancher le fil du moteur de ventilateur dans le connecteur.

A. Fil du moteur de ventilateur
B. Connecteur

1. Fixer de nouveau les 2 vis du ventilateur dans les trous encastrés situés à l'arrière du four à micro-ondes.

1. S'assurer que les 2 vis sont bien fixées dans les trous de vis du moteur de ventilateur pour que le moteur ne puisse pas bouger.

A. Vis
B. Trous de vis du moteur de ventilateur

1. Remettre la plaque de support du clapet à sa position horizontale d'origine.

1. Fixer la plaque de support du clapet à l'aide des 2 vis qui ont Abaisser le moteur de ventilateur pour le réinsérer dans le été retirées à l'étape 1. four à micro-ondes. Les orifices de sortie font face vers le haut

A B

A. Plaque de support du clapet
B. Introduire

AVERTISSEMENT

Risque de décharge électrique

Brancher l'appareil sur une prise à 3 alvéoles reliée terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d'adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.

1. Brancher le four à micro-ondes. Vérifier si le ventilateur produit un son anormal, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.

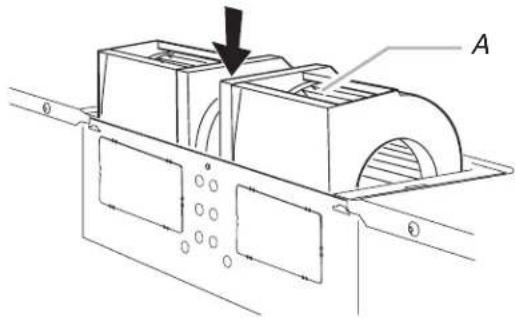

Réorientation du moteur du ventilateur pour une installation avec évacuation par le toit

1. Répéter les étapes 1 à 5 du point « Installation avec décharge murale uniquement. »

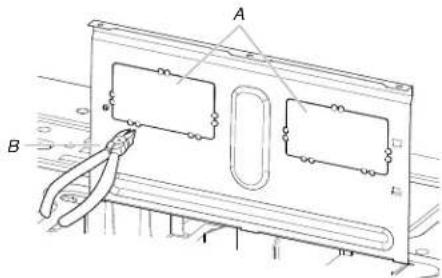

2. Utiliser une pince coupante diagonale pour découper doucement les couvercles du conduit rectangulaire aux perforations du clapet antiretour.

A. Couvercles de fermeture rectangulaire
B. Pince coupante

A. Orifice de sortie

IMPORTANT: Si le moteur du ventilateur n'est pas positionné avec le côté plat orienté vers l'arrière du four à micro-ondes (comme illustré), le rendement sera médiocre.

1. Rebrancher le fil du moteur de ventilateur dans le connecteur.
2. Fixer de nouveau les 2 vis du ventilateur dans les trous encastrés situés à l'arrière du four à micro-ondes.
3. S'assurer que les 2 vis sont bien fixées dans les trous de vis du moteur de ventilateur pour que le moteur ne puisse pas bouger.
4. Remettre la plaque de support du clapet à sa position horizontale d'origine.

1. Fixer la plaque de support du clapet à l'aide de la vis retirée à ge l'étape 1.

A. Plaque de support du clapet
B. Introduire

1. Répéter l'étape 14 du point « Installation avec décharge murale uniquement ».

Installation du clapet antiretour

Si l'installation s'effectue avec une recirculation, le clapet antiretour n'est pas nécessaire, cette section peut être sautée. Le garder pour une utilisation ultérieure.

Installation du clapet (pour une évacuation par le mur)

1. Trouver le clapet dans la mousse extérieure dans le carton.
2. Vérifier que la plaque du clapet manœuvre librement et s'ouvre complètement.
3. Positionner le clapet antiretour sur le dos du four à microondes de manière à ce que la charnière de la lame du clantiretour soit en haut et que le clapet antiretour s'ouvre à l'écart du four à micro-ondes.

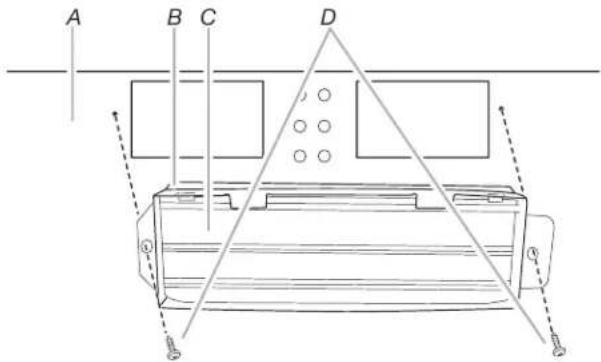

A B C D

A. Arrière du four à micro- ondes
B. Clapet antiretour

C. Lame du clapet antiretour
D. Vis à tôle no 6 x 3/8 po (dans l'emballage des vis)

1. Fixer le clapet à l'aide de deux vis de tôlerie no 6 x 3/8 po, voir l'illustration ci-dessus.

Installation du clapet (pour une évacuation par le toit)

1. Trouver le clapet dans la mousse extérieure dans le carton.
2. Vérifier que la plaque du clapet s'ouvre librement et complètement.
3. Insérer le clapet par l'ouverture découpée dans l'armoire, de telle manière que la patte longue du clapet puisse glisser sous les pattes d'arrimage relevées de la plaque du clapet. Fixer ensuite le clapet avec une vis à tôle no 6 x 3/8 po.

REMARQUE : Il n'est pas possible d'installer la vis si le clapet n'est pas positionné comme on le voit sur l'illustration.

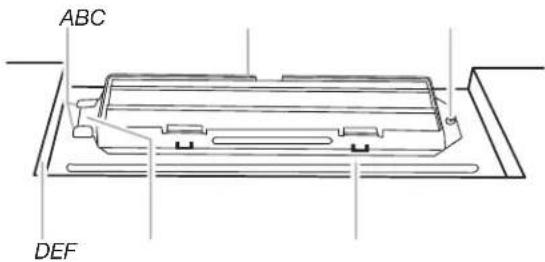

ABC DEF

A. Pattes relevées
B. Clapet antiretour
C. Vis à tôle no 6 x 3/8 po

D. Ouverture découpée dans l'armoire supérieure

E. Patte longue

F. Plaque de support du clapet

Installation du four à micro-ondes

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

IMPORTANT: Le côté de l'appareil où se trouve la commande est le plus lourd. Manipuler le four à micro-ondes délicatement.

1. Placer une rondelle sur chaque vis à tête plate de 1/4 - 20 x 3 po (7,6 cm); placer les vis à l'intérieur de l'armoire supérieure, à proximité des trous de 3/8 po (9,5 mm).
2. Vérifier que la porte du four à micro-ondes est fermée, et qu'elle est immobilisée par du ruban adhésif.

1. À l'aide de 2 personnes ou plus, soulever le four à microondes et le suspendre aux pattes de support situées en bas de la plaque de montage.

REMARQUE : Pour éviter d'endommager le four à micro-ondes, ne pas saisir et utiliser la porte ou la porte pendant la manipulation du four à micro-ondes.

1. Alors que l'avant du four à micro-ondes est encore incliné, enfiler le cordon d'alimentation à travers le trou de passage percé dans le fond de l'armoire supérieure.

1. Redresser le four à micro-ondes vers l'armoire supérieure.

REMARQUE : En cas d'évacuation à travers le mur, veiller à c€1. Connecter le conduit d'évacuation au clapet.

que le clapet s'insère facilement dans le conduit dans l'ouverture du mur.

1. Pousser le four à micro-ondes contre la plaque de montage; maintenir le four en place.

REMARQUE : Si aucun autre ajustement de la position du four à micro-ondes n'est nécessaire, passer les étapes 7 à 9.

1. Si un ajustement est nécessaire, faire pivoter le four à microondes vers le bas. À l'aide de 2 personnes ou plus, soulever le four à microondes et le dégager de la plaque de montage; placer le four à part sur une surface protégée.
2. Desserrer les vis de la plaque de montage. Ajuster la plaque de montage et resserrer les vis.
3. Répéter les étapes 3 à 6.
4. Alors que le four à micro-ondes est centré, et tandis qu'au moins une personne le maintient en place, insérer les vis à travers l'armoire supérieure et dans le four à micro-ondes. Serrer les vis jusqu'à ce qu'il ne reste aucun espace entre l'armoire supérieure et le four à micro-ondes.

REMARQUE :

■ Certaines configurations des armoires supérieures nécessitent l'emploi de vis plus longues ou plus courtes que 3 po (7,6 or Acheter les vis nécessaires (plus longues ou plus courtes) dans une quincaillerie locale.
■ Un serrage excessif des vis peut provoquer une déformation (gauchissement) du sommet du four à micro-ondes. Pour éviter un gauchissement, on peut ajouter des cales d'appui en bois (l'installateur les fournit). L'épaisseur des cales doit correspondre à l'épaisseur de l'espace résiduel entre le fond de l'armoire supérieure et le four à micro-ondes.

■ Pour éviter d'endommager l'écrou de montage, vissez d'abord : les vis dans les trous d'écrou de montage à la main de profondeur d'environ de 15 à 20 mm, en veillant à ce que les vis s'enfilent correctement. Serrer ensuite les vis à l'aide d'un outil.

A 15-20 mm B

A. Vis
B. Écrou de montage

A B

A. Système d'extraction
B. Clapet (sous le conduit d'évacuation) - compact

Achever l'installation

AVERTISSEMENT

Risque de décharge électrique

Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d'adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.

1. Brancher le four à micro-ondes sur une prise à trois alvéoles reliée à la terre.
2. Rebrancher l'alimentation.
3. Contrôler le fonctionnement du four à micro-ondes : placer 1 récipient contenant 250 mL d'eau sur le plateau rotatif et programmer une période de chauffage de 1 minute à la puissance maximale 100 %. Faire fonctionner le ventilateur d'extraction pour tester son fonctionnement.
4. Si le four à micro-ondes ne fonctionne pas :

■ Déterminer si un fusible est grillé ou si un disjoncteur est déclenché. Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien.
■ Vérifier que le cordon d'alimentation est correctement branché sur une prise à 3 alvéoles reliée à la terre.

1. Consulter le Guide de démarrage rapide pour obtenir plus d'informations.

L'installation est maintenant terminée.

Conserver ce manuel du propriétaire pour référence future.

A

A. La hauteur entre le point le plus élevé de la cuisinière et le bas du four à micro-ondes doit être de 12 7/8 po (33 cm).

Dans le cas de la décharge à travers le toit, si on doit utiliser un raccord de transition (de rectangulaire à rond), veiller à disposer d'un espace libre d'au moins 3 po (7,6 cm) entre le sommet du four à micro-ondes et le raccord de transition. Voir l'illustration « Raccord de transition rectangulaire/rond ».

A. Évacuation par le toit

B. Bouche de décharge sur toit

C. Évacuation par le mur

D. Bouche de décharge murale

SPÉCIFICATION DE LA CONCEPTION DU CIRCUIT D'ÉVACUATION

Cette section présente de l'information de référence uniquement, à l'attention des architectes/concepteurs et constructeurs.

REMARQUES :

■ Les matériaux du circuit d'évacuation nécessaires à l'installation ne sont pas fournis avec l'ensemble four à microondes/hotte.
■ On déconseille l'emploi d'un conduit métallique flexible.
■ Pour éviter d'éventuelles détériorations du produit, veiller à ce que l'air aspiré soit déchargé à l'extérieur sauf dans le cas d'une installation avec recyclage. Veiller à ce que l'air aspiré ne soit pas déchargé dans espace fermé dissimulé (cavité dans une cloison), au-dessus du plafond, grenier, vide sanitaire ou garage.

Recommandations pour un circuit d'évacuation optimal :

■ Utiliser une bouche de décharge (murale ou sur toit) comportant un clapet antirefoulement.
■ Utiliser un conduit métallique rigide.
■ Utiliser l'itinéraire d'acheminement le plus direct; réduire la longueur du circuit et le nombre de coudes pour obtenir un fonctionnement efficace.
■ Utiliser des conduits de taille uniforme.
■ Assurer l'étanchéité de toutes les jointures des conduits avec du ruban adhésif pour conduits.
■ Utiliser un composé de calfeutrage pour assurer l'étanchéité autour de la bouche de décharge (murale ou sur toit).
■ Ne pas connecter ensemble 2 raccords coudés, pour optimiser la performance de la hotte.

Dans le cas de la décharge à travers le mur, veiller à disposer de l'espace libre suffisant à l'intérieur du mur pour que la plaque du clapet puisse s'ouvrir complètement.

Raccord de transition rectangulaire/rond

REMARQUE : On doit disposer d'un espace libre de 3 po (7,6 cm) ou plus entre le sommet du four à micro-ondes et le raccord de transition rectangulaire/- rond - pour que le clapet antiretour puisse bouger librement et complètement.

A. Bouche de décharge sur toit
B. Conduit rond dia. 6 po (152 mm) minimum
C. Coude (pour décharge murale uniquement)
D. Bouche de décharge murale
E. Raccord de transition rectangulaire/rond de 3 1/4 po x 10 po à diamètre de 6 po (8,3 x 25,4 cm à 15,2 cm)
F. Raccord d'extension, longueur de 3 po (7,6 cm) min.
G. 3 po (7,6 cm)

Raccords standard recommandés

REMARQUE : On doit disposer d'un espace libre de 3 po (7,6 ou plus entre le sommet du four à micro-ondes et le raccord de transition rectangulaire/- rond - pour que le clapet antiretour puisse bouger librement et complètement.

ABC

A. Raccord de transition rectangulaire/rond : 3 ¼ po x 10 po vers 6 po = 5 pi (8,3 x 25,4 cm vers 15,2 cm = 1,5 m)
B. Bouche de décharge sur toit : 3 ¼ po x 10 po = 24 pi (8,3 x 25,4 cm = 7,3 m)
C. Coude à 90°: 3 ¼ po x 10 po = 25 pi (8,3 x 25,4 cm = 7,6 m)
D. Coude à 90°: 6 po = 10 pi (15,2 cm = 3 m)
E. Bouche de décharge murale : 3 ¼ po x 10 po = 40 pi (8,3 x 25,4 cm = 12,2 m)
F. Coude à 45° : 6 po = 5 pi (15,2 cm = 1,5 m)
G. Coude à 90° plat : 12 po x 10 po = 10 pi (8,3 x 25,4 cm = 3 m)

Longueur recommandée du circuit d'évacuation

On devrait utiliser un conduit rectangulaire de 3 ^1/4 po x 10 po (8,3 x 25,4 cm), ou un conduit rond de 6 po (15,2 cm) de diamètre.

La longueur équivalente totale du circuit d'évacuation, ceci incluant les sections de conduit rectilignes, coude(s), raccords de transition et bouche de décharge murale ou sur toit, ne doit pas dépasser 140 pi (42,7 m), quel que soit le type de conduit. Les longueurs équivalentes des divers composants sont mentionnées au tableau « Raccords standard recommandés ».

Pour optimiser la performance, ne pas utiliser plus de trois coudes à 90°.

Pour calculer la longueur équivalente du système nécessaire, additionner les valeurs de longueurs équivalentes pour tous les composants utilisés dans le circuit. Voir les exemples suivants :

Conduit de 3/4 po x 10 po (8,3 x 25,4 cm) = longueur totale 73 pi (22,2 m)

A D B E C

A. Un coude 90^314po × 10po(8,3 × 25,4cm) = 25pi (7,6 m)
B. 1 bouche de décharge murale = 40 pi (12,2 m)
C. Sections de conduit rectiligne 2 pi (0,6 m) + 6 pi (1,8 m) = 8 pi (2,4 m)
D. 6 pi (1,8 m)
E. 2 pi (0,6 m)

Conduit d'un diamètre de 6 po (152 mm) = longueur totale 73 pi (22,2 m)

A E B F C D

A. Deux coudes 90° = 20 pi (6,1 m)
B. 1 bouche de décharge murale = 40 pi (12,2 m)
C. 1 raccord de transition de conduit rectangulaire/conduit rond = 5 pi (1,5 m)
D. Sections de conduit rectiligne 2 pi (0,6 m) + 6 pi (1,8 m) = 8 pi (2,4 m)
E. 6 pi (1,8 m)
F. 2 pi (0,6 m)

Si le circuit d'évacuation existant est fait de conduit rond, on doit utiliser un raccord de transition de conduit rectangulaire à conduit rond. De plus on devra utiliser une extension de conduit rectangulaire de 3 po (7,6 cm) entre le clapet et le raccord de transition rectangulaire/rond, pour éviter toute entrave à l'ouverture de la plaque du clapet.

NOTES

NOTES
