MODE D'EMPLOI WTW5020SW WHIRLPOOL

Tuvaux d'arrivée d'eau 12

Entretien de la laveuse 12

Nonutilisation et entretien en periode de vacances 13

Entretien pour entreposage hivernal. 13

Transport de la laveuse 13

Réinstallation/reutilisation de la laveuse 14

INSTRUCTIONS D'INSTALLATION 14

SPécifications 14

Outils et pieces. 14

Exigences d'emplacement 15

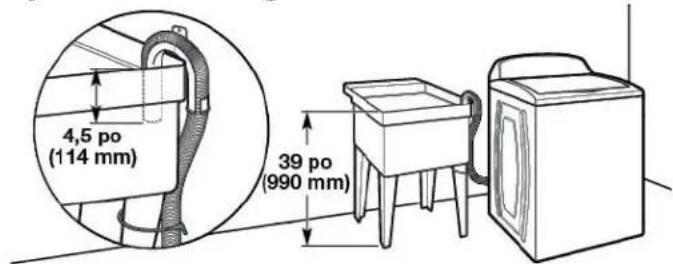

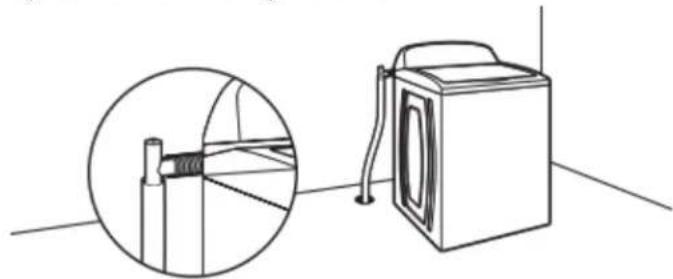

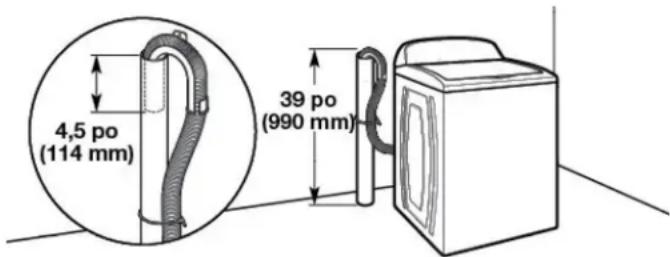

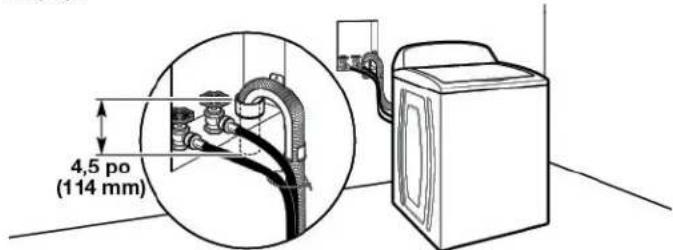

Système de vidange 15

Specifications electriques 16

INSTALLATION 17

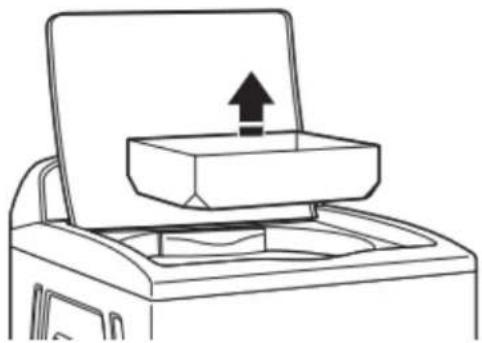

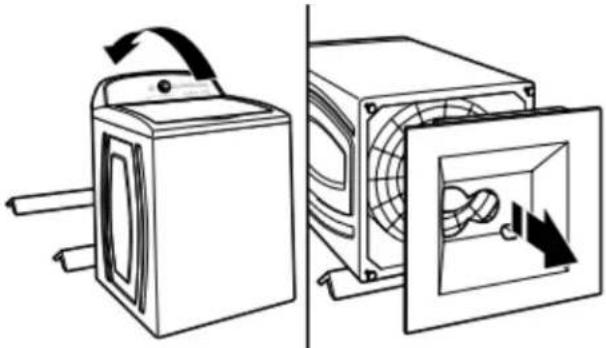

Déballage 17

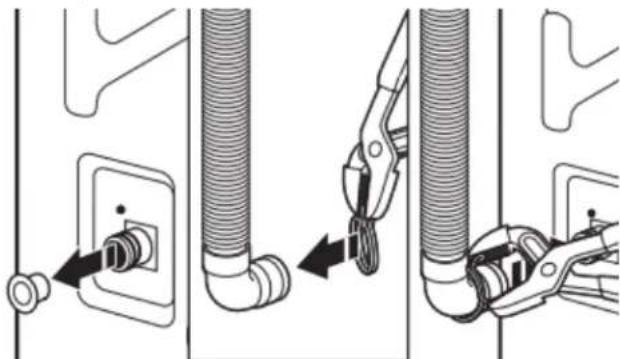

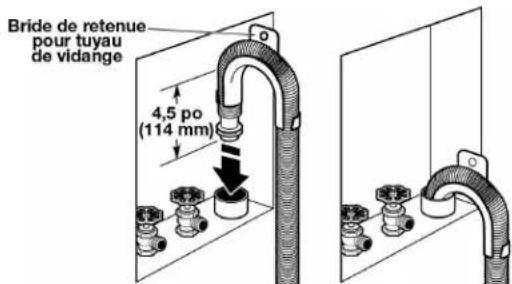

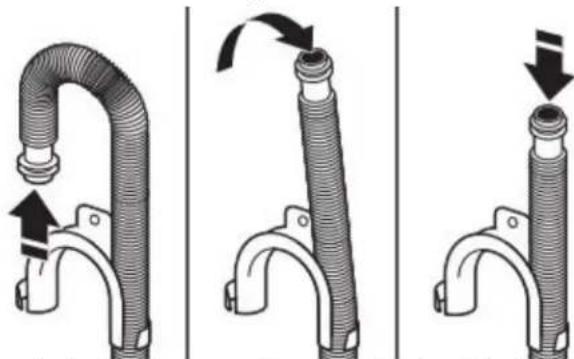

Raccordement du tuyau de vidange 18

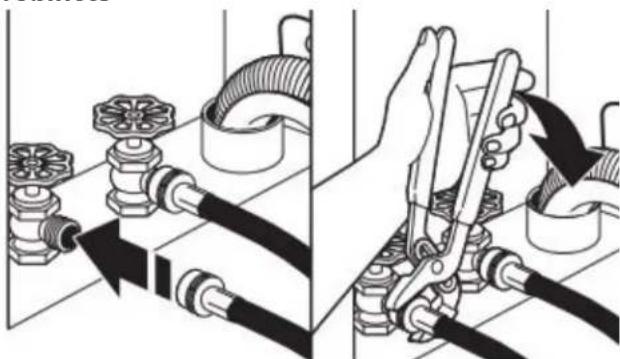

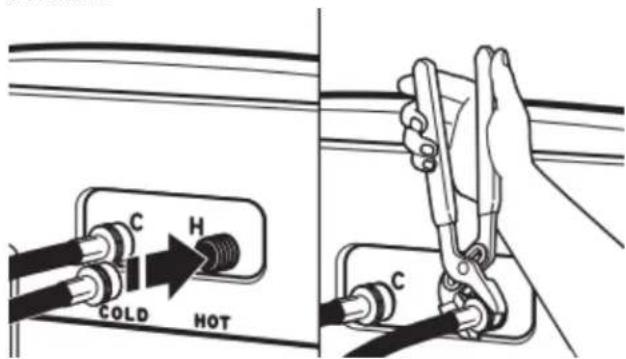

Raccordement des tuyaux d'alimentation 18

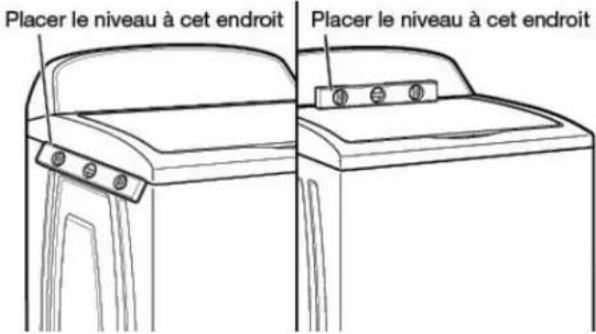

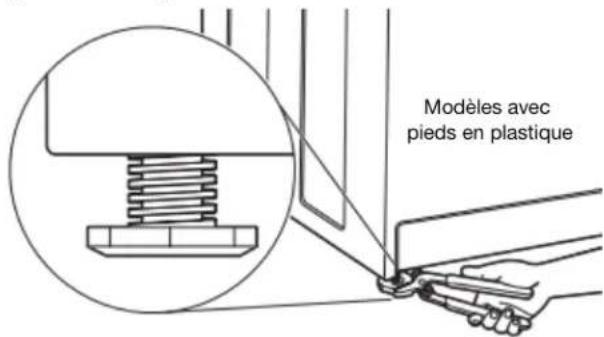

Réglage de l'aplomb de la laveuse 20

ListedeVerificationpourtlininstallationterminée 21

WASHER SAFETY

Votre sécurité et celle des autres sont très importantes.

Nous donnns de nombreux messages de securite importants dans ce manuel et sur voite apparieil. Assurez-vous de tous lire tous les messages de securite et de youy conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou

« AVENTISSEMENT ». Ces mots signifient :

ADANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

IMPORTANT INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT: Afin de réduire le risque d'incendie, de décharge électrique ou de blessures corporelles lors de l'utilisation de cet apparéil, observer certaines précautions fondamentales, notamment :

Lire toutes les instructions avant d'utiliser l'appareil.
Ne pas laver d'articles qui ont ete precedemment nettoyes, laves, trempés ou tachés avec de I'essence, des solvents pour nettoyage a sec ou d'autres substances inflammables ou explosives; ces substances degagent des vapeurs qui pouraient s'enflammer ou exploer.
Ne pas ajouter d'essence, de solvants pour nettoyage a sec ou d'autres substances inflammables ou explosives a I'eau de lavage. Ces substances degagent des vapeurs qui pourraient s'enflammer ou exploser.
- Dans certaines conditions, un système d'eau chaude qui n'a pas eté utilisé depuis 2 semaines ou plus peut produit de l'hydrogène. L'HYDROGENE EST UN GAZ EXPLOSIF. Si le système d'eau chaude est resté inutilisé pendant une telle période, ouvrir tous les robinets d'eau chaude et laisser l'eau s'y écouler pendant plusieurs minutes avant d'utiliser la laveuse. Ceci libérera toute accumulation d'hydrogène. Le gaz est infalmmable: ne pas fumer ou utiliser une flamme neue durant cette période.
- Ne pas laisser des enfants jouer sur la laveuse ou à l'intérieur de celui-ci. Une surveillance étroite des enfants est nécessaire lorsque la laveuse est utilisée à proximité d'enfants.

Retirer la porte de l'appareil avant de le retarder du service ou de lemettre au rebut.
Ne pas acceder à l'intérieur de l'appareil si la cuve ou l'agitateur sont en mouvement.
- Ne pas installer ou entrepriseser l'appareil dans un endroit où elle serait exposée aux intempéries.
- Ne pas effectuer d'intervention non autorisée sur les commandes.
- Ne pas réparer ou remplaçer une quelconque piece de l'appareil ou effectuer un entretien qui ne serait pas expressément recommandé dans les instructions d'entretien de l'utilisateur ou dans les instructions de réparation par l'utilisateur et s'assurer de bien comprendre ces instructions et d'être capable de les executer.
Ne pas utiliser de pieces de remplacement qui n'ont pas été recommandées par le fabricant (c.-à-d., pieces fabriquées à la maison à l'aide d'une imprimante 3D).
Voir les instructions d'installation pour les exigences de mise à la terre et d'installation.

CONSERVER CES INSTRUCTIONS

AVERTISSEMENT

Certaines pieces internes sont intentionnellement non reliées à la terre et peuvent partager un risque de décharge électrique uniquement lors d'une intervention de dépannage.

Personnel d'entretien - Ne pas toucher le support de thermostat lorsque l'appareil est sous tension.

ne

Utiliser uniquement des détergents haute efficacité. L'emballage portera la mention « HE » ou « High Efficiency » (haute efficacité). Un lavage avec faible consommation d'eau produit un excès de mousse avec un détergent non HE. Il est probable que l'utilisation d'un détergent autre que HE prolonge la durée des programmes et réduise la performance de rincege. Ceci peut aussi entraîner un mauvais fonctionnement des composants et, avec le temps, une accumulation de moisissure. Les détergents HE devraient produit peu de mousse et se dissoudre rapidement et créé une quantité de mousse ideale pour une performance optimale. Ils ne devraient pas retenir les particules de saleté en suspension de sorte qu'elles ne se redéposent pas sur les vêtements propres. Les détergents identifiés HE ne sont pas tous identiques et ne produits pas tout la même quantité de mousse. Par exemple, les détergents HE, naturels, organiques et faits maison peuvent produit une plus grande quantité de mousse. Sûvère toujours les recommendations du fabricant de détergent pour déterminer la quantité de détergent à utiliser. Ne pas replir au-delà de la ligne MAX sur le distributeur. Consulter le Guide de démarrage rapide pour obtenir plus d'informations.

ENTRETIEN ET RÉPARATION DE LA LAVEUSE

Tuyaux d'arrivée d'eau

Remplacer les tuyaux d'arrivée d'eau après 5 ans d'utilisation pour réduire le risque de défaillance intempéste. Inspectoré périodiquement les tuyaux; les remplaçer en cas de renflement, de déformation, de coupure et d'usure ou de fuite.

Lors du remplacement de vos tuyaux d'arrivée d'eau :

■ Noter la date de remplacement au marqueur indélébile sur l'étiquette.
Vérifier que les vieilles rondelles ne sont pas coincées dans les valves d'arrivée d'eau de la laveuse.
Utiliser de nouvelles rondelles avec les nouveaux tuyaux d'entrée pour assurer une bonne étanchéité.

REMARQUE: Cette laveuse peut ne pas comprendre de tuyaux d'arrivée d'eau. Voir les Instructions d'installation pour plus de renseignements.

Entretien de la laveuse

Recommendations pour une laveuse propre et pour un niveau de performance optimal

1. Utiliser toujours un détextent HE (haute efficacité) et employerer la quantité de détextent recommandée par le fabricant du détextent HE. Ne jamais utiliser plus que la quantité recommandée de détextent, car ceci peut augmenter le taux d'accumulation de résidus de détextent et de souillures à l'intérieur de la laveuse, ce qui pourrait entraîner la formation d'odeurs indésirables.
2. Exécuter périodiquement des lavages avec de l'eau tiède ou chaude (et non pas exclusivement des lavages à l'eau froide), car l'eau tiède ou chaude permet de contrôler plus efficacement la vitesse à laquelle les saletés et les résidus de détergent s'accumulent.
3. Veiller à toujours laisser le couvercle de la laveuse ouvert entre deux utilisations pour qu'elle puisse secher, et pour éviter l'accumulation de résidus générateurs d'odeurs.

Nettoyage de la laveuse à chargement par le dessus

Lire complètement ces instructions avant d'entreprenevre les opérations de nettoyage de routine recommendées ci-dessous. Le processus d'entretien de la laveuse doit être executé au moins une fois par mois ou à intervalles de 30 lavages (selon la période la plus courte des deux); ceci permettra de contrôler la vitesse à laquelle les résidues de détergent et les souillures s'accumulent dans la laveuse.

Nettoyage de l'intérieur de la laveuse

Pour que l'intérieur de la laveuse reste libre de toute odeur, suivre les instructions d'utilisation indiquées ci-dessus et effectuer la procédure de nettoyage mensuelle recommendée suivante :

Programme recommendé pour le nettoyage de la laveuse

Certains modèles disposent d'un programme « Clean Washer » (nettoyage de la laveuse) qui utilise des volumes d'eau plus importants en combinaison avec le produit de nettoyage pour laveuse affresh© ou de l'eau de Javel liquide pour nettoyer l'intérieur de la laveuse.

Si vous modèle ne dispose pas d'un cycle de nettoyage de la laveuse, se reporter au guide des programmes en ligne pour connaître le programme optimal pour le nettoyage de l'intérieur de la laveuse. Utiliser ce programme avec le nettoyant pour laveuse affresh ou un agent de blanchiment au chlor, comme déscrit ci-dessous.

Description du programme Clean Washer with affresh® (nettoyage de la laveuse avec affresh®):

1. Ce cycle remplit la laveuse à un niveau supérieur à celui des programmes de lavage normaux pour permettre un rince à un niveau supérieur à la ligne d'eau d'un lavage normal.
2. Ce programme comporte une agitation et un essorage pour améliorer l'élimination des souillures.

Une fois ce programme terminé, laisser le couvercle ouvert pour permettre une meilleure ventilation et pour que l'intérieur de la laveuse puisse secher.

Début de la méthode

1. Procedure de nettoyage avec le programme de nettoyage de la laveuse avec affreesherecommande pour une performance optime) :

a. Ouvrir le couvercle de la laveuse et-retirer tout vêtement ou article.
b. Placer une pastille de nettoyant pour laveuse affresh dans le fond du panier de la laveuse.
c. Ne pas placer de pastille de nettoyant pour laveuse affresh dans le distributeur à détergent.
d. Ne pas ajouter de détergent ou autre compose chimique dans la laveuse lors de l'execution de cette procédure.
e. Rabattre le couvercle de la laveuse.
f. Sélectionner le programme recommendé pour nettoyer l'intérieur de la laveuse.
g. Appuyer sur le bouton Start (mise en marche/reprise) pour démarrer le programme.

REMARQUE: Pour deaillesiers résultats, ne pas interromper le programme. Si I'on doit annuler le programme, appuyer sur POWER/CANCEL (mise sous tension/annulation). (Pour les modèles dépourvus du bouton Power/Cancel [mise sous tension/annulation], appuyer sur START/PAUSE [mise en marche/pause] pendant trois secondes). Une fois le programme terminé, effectuer un programme de rincage et d'essorage pour rincer le nettoyant de la laveuse.

1. Méthode avec agent de blanchiment au chlore (autre option) :

a. Ouvrir le couvercle de la laveuse et-retirer tout vêtement ou article.
b. Verser 1 tasse (236~mL) d'eau de Javel dans le distributeur d'eau de Javel.

REMARQUE : L'emploi d'une quantité d'eau de Javel supérieure à ce qui est recommendé ci-dessus pourrait endommager la laveuse avec le temps.

c. Rabattre le couvercle de la laveuse.
d. Ne pas ajouter de détergent ou autre compose chimique dans la laveuse lors de l'execution de cette procédure.
e. Sélectionner le programme recommendé pour nettoyer l'intérieur de la laveuse.
f. Appuyer sur le bouton START (mise en marche/reprise) pour démarrer le programme.

REMARQUE: Pour deaillesiers résultats, ne pas interromper le programme. Si I'on doit annuler le programme, appuyer sur POWER/CANCEL (mise sous tension/annulation). (Pour les modèles dépourvus du bouton Power/Cancel [mise sous tension/annulation], appuyer sur START/PAUSE [mise en marche/pause] pendant trois secondes). Une fois le programme terminé, effectuer un programme de rincage et d'essorage pour rincer le nettoyant de la laveuse.

Nettoyage des distributeurs

Après avoir utilisé la laveuse pendant longtemps, on peut parfois constater une accumulation de résidus dans les distributeurs de la laveuse.

IMPORTANT: Les distributeurs ne sont pas lavables au lave-vaisse.

Pour les distributeurs fixes :

Pour eliminer les résidus des distributeurs, les essayer avec une lingette de nettoyage de machine affresh ou un chiffon humide et secher avec une serviette. Ne pas tenter de夕阳er les distributeurs ou la garniture pour le nettoyage. Les distributeurs et la garniture ne peuvent pas etre retardes.

Pour les distributeurs amovibles :

Si vous modèle est muni d'un tiroir de distribution, appuyer sur les onglets pour retarder le tiroir et le nettoyer avec une lingette de nettoyage de machine affresh ou un chiffon humide et secher avec une serviette avant ou après avoir effectué un programme de nettoyage de la laveuse. Si nécessaire, utiliser un nettoyant tout usage.

Nettoyage de l'extérieur de la laveuse

IMPORTANT: Afin d'éviter d'endommager le revêtement de la laveuse, ne pas utiliser de produits abrasifs.

Utiliser une lingette affresh pour nettoyer la machine, une éponge ou un chiffon doux et humide pour essuyer tout renversement. Utiliser une lingette Utiliser uniquement une lingette de nettoyage ou des savons et nettoyants doux pour nettoyer la surface externe de la laveuse.

Non utilisation et entretien en période de vacances

Faire fonctionner la laveuse seulement lorsqu'on est present. Lors d'un déménagement ou si la laveuse n'est pas utilisée pendant longtemps, suivre les étapes suivantes :

1. Débrancher la laveuse ou déconnecter la source de courant électrique.
2. Fermer l'alimentation en eau à la laveuse pour éviter toute inondation due à une supression.

Entretien pour entreprises hivernal

IMPORTANT: Pour éviter tout dommage, installer et remisser la laveuse à l'abri du gel. L'eau qui peut rester dans les tuyaux risque d'abîmer la laveuse en temps de gel. Si la laveuse doit faire l'objet d'un déménagement ou d'un entreprisesage au cours d'une période de gel, hiveriser la laveuse.

Hivérisation de la laveuse :

1. Fermer les deux robinets d'eau; déconnecter et vidanger les tuyaux d'arrivée d'eau.
2. Placer 1 L (1 pte) d'antigel pour vehicule récréatif dans le panier et faire fonctionner la laveuse sur un programme Rinse & Spin (rinçage et essorage) pendant environ 30 secondes pour mélanger l'antigel et l'eau restante.
3. Débrancher la laveuse ou déconnecter la source de courant électric.

Transport de la laveuse

1. Fermer les deux robinets d'eau. Debrancher et vidanger les tuyaux d'arrivee d'eau.
2. Pour déplacer la laveuse pendant une période de gel, suivre les instructions de la section « Entretien pour entreprises hivernal » avant de le déplacer.
3. Déconnecter le tuyau d'évacuation du système de vidange et vider l'eau qui reste dans un bac ou unseau. Déconnecter le tuyau d'évacuation de l'arrête de la laveuse.
4. Debrancher le cordon d'alimentation.
5. Placer les tuyaux d'arrivée d'eau et le tuyau d'évacuation dans le panier de la laveuse.

6. Faire passer le cordon d'alimentation par-dessus le bord et leMETRE dans le panier de la laveuse.

7. Replacer l'emballage d'origine à l'intérieur de la laveuse. Si l'emballage d'origine n'est plus accessible, placer des couvertures lourdes ou des serviettes dans l'ouverture du panier. Fermer le couvercle et placer du ruban adhési sur le couvercle et jusqu'à la partie inférieure avant de la laveuse. Laisser le couvercle fermé par l'adhéSI jusqu'à ce que la laveuse soit installée à son nouvel emplacement. Déplacer la laveuse en position verticale.

Réinstallation/reutilisation de la laveuse

Pour réinstaller la laveuse après une période de non-utilisation, de vacances, de remisage pour l'hiver ou après un déménagement :

1. Consulter les instructions d'installation pour désir l'emplacement, régler l'aplomb de la laveuse et la raccarder.
2. Avant de réutiliser la laveuse, exécuter la procédure recommendée suivante :

Remise en marche de la laveuse :

1. Vidanger les canalisations d'eau et les tuyaux.
2. Reconnecter les tuyaux d'arrivee d'eau.
3. Ouvrir les deux robinets d'eau.
4. Brancher l'appareil sur une prise à 3 alveoles reliée à la terre ou reconnectcer la source de courant électrique.
5. Consultanterteigeuide desprogrammes enigne pour savoir quels cycles effectuer pour nettoyer la laveuse et retirer I'antigel,le caxecheant UTILiser unquenument du detergent HE Haute efficacite. Utiliser la moitié de la quantite recommandee par le fabricant pour une charge de taille moyenne.

Importateur

WHIRLPOOL MEXICO, S.de R.L. de C.V.

Antigua Carretera A Roma KM 9

Col.EL Milagro; Apodaca

Rassembler les outils et composants nécessaires avant d'entreprenevre le processus d'installation.

Outils requis :

Clé plate ou clé à molette de 9/16 po (14 mm)

Niveau

Cale de bois

Règle ou mêtre ruban

Pince - ouverture jusqu'à 1 14 po (45 mm)

Lampe de poche

Seau

Pieces fournies :

REMARQUE: Toutes les pièces fournies pour l'installation se trouvent dans le panier de la laveuse.

Tuyau d'évacuation avec bride, forme en U et serre-cables

Pièces nécessaires : (si non fournies avec la laveuse)

Ensemble de protection et de raccordement du drain

REMARQUE : Differentes options de tuyau d'arrivée d'eau sont offertes; consulter votre guide de démarrage rapide pour les informations de commande.

Tuyaux d'arrivee d'eau avec rondelles plates.

Pièces supplémentaires : (non fournies avec la laveuse)

Il se peut que l'installation nécessite des pieces supplémentaires. Pour commander, consulter les coordonnées indiquées dans le guide de démarrage rapide.

Si vous avez : Il vous faudra :

Egout surélevé

Tuyau rigide d'évacuation standard de 20 gal (76 L) de 39 po (990 mm) de haut ou évier de décharge, pompe deuisard et connecteurs (offerts chez les vendeurs de matériel de plomberie locaux)

Tuyau de rejet à l'égout de 1 po (25 mm)

Adaptateur de 2 po (51 mm) à 1 po (25 mm) de diamètre pour le tuyau de rejet à l'égout et ensemble de raccordement.

Extension de tuyau de vidange et ensemble de raccordement

Système d'évacuation
obstrué par des
peluches

Exigences d'emplacement

Le choix d'un emplacement approprié pour la laveuse en améliore le rendement et réduit au minimum le bruit et le « déplacement » possible de la laveuse. La laveuse peut être installée dans un sous-sol, une salle de buanderie, un placard ou un encastrement.

IMPORTANT: Ne pas installer, remisser ou faire fonctionner la laveuse à un emplacement où elle sera exposée aux intempérières ou à des températures inférieures à 32 °F (0 °C). De l'eau restée dans la laveuse après utilisation peut cause des dommages à basse temperature. Voir « Entretien et nettoyage de la laveuse » pour des renseignements sur la préparation de la laveuse pour l'hiver.

C'est à l'utiliser qu'incombe la responsabilité de réaliser une installation correcte.

Ilvousfaudra：

Un chauffe-eau regle à 120^ (49^)
Une prise électrique reliée à la terre et située à moins de 4 pi (1,2 m) du cordon d'alimentation à l'arrête de la laveuse.
Des robinets d'eau chaude et d'eau froide situés à moins de 3 pi (0,9 m) des electrovannes de replissage d'eau chaude et d'eau froide sur la laveuse, et une pression d'eau de 20 à 100 lb/po² (138 à 690 kPa).
- Un plancher de niveau avec une pente maximale de 1 po (25 mm) sous l'ensemble de la laveuse. Il n'est pas recommandé de l'instructor sur un tapis, de la moquette ou des surfaces avec endos en mousse.
Un plancher capable de supporter le poids total de 315 lb (143 kg) de la laveuse (eau et charge compris).

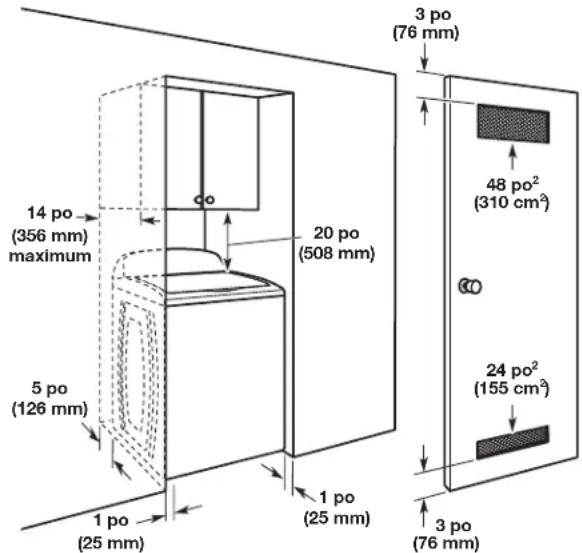

Installation dans un encastrement ou une armoire

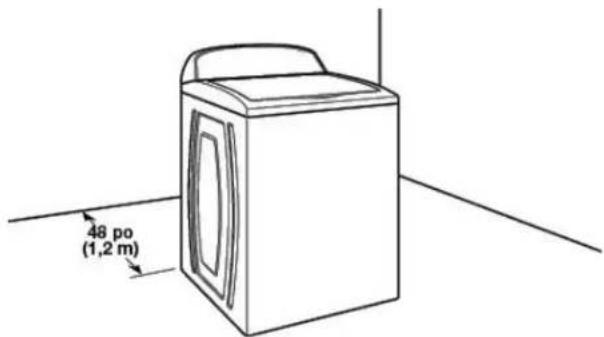

REMARQUE : Toutes les laveuses de 27 po de large devraient avoir un dégagement de 19 po (482 mm), alors que les laveuses de 29 po devraient avoir un dégagement de 22 po (559 mm).

Toutes les dimensions représentent les dégagements recommends permis, hormis pour les ouvertures de ventilation de la porte de l'armoire qui correspondent aux dimensions minimales nécessaires. Cette laveuse a eté testée pour une installation avec dégagement de 0 po

(0 mm) sur les côtes. On peut eventuellement laisser davantage de dégagement pour faciliter l'installation et l'entretien, ainsi que des distances de séparation pour les appareils menagers voisins et des dégagements pour les murs, portes et plinthes. Ajouter un espace supplémentaire de 1 po (25 mm) de tous les côtes de la laveuse pour réduire le transfert de bruit. Les portes doivent être à persiennes ou équivalentes et avoir une surface ouverte d'au moins 24 po² (155 cm²) en bas et 48 po² (210 cm²) en haut.

*Pour obtenir des détails (ou des informations) supplémentaires en lien avec votre méthode, consulter le Guide de démarrage rapide.

Système de vidange

Le système de vidange peut être installé à l'aide d'un conduit d'évacuation au plancher, un tuyau rigide de rejet à l'égout mural, un tuyau rigide de rejet à l'égout au plancher ou un évier de buanderie. Sélectionner la méthode à utiliser.

IMPORTANT: Pour éviter un effet de siphon, ne pas introduire plus de 4,5 po (114 mm) de tuyau de vidange à l'intérieur du tuyau de rejet à l'égout ou sous la partie supérieure de la cuve de lavage. Immobiliser le tuyau de vidange avec le serre-câbles.

Système de vidange avec tuyau de rejet à l'égout au plancher

Diamètre minimum pour un tuyau de rejet à l'égout : 2 po (51 mm). Capacité minimale d'acheminement : 17 gallons (64 L) par minute. Le sommet du tuyau de rejet à l'égout doit avoir une hauteur d'au moins 39 po (990 mm); ne pas l'installer à plus de 96 po (2,44 m) du bas de la laveuse. Si l'on doit l'instructor à plus de 96 po (2,44 m) de hauteur, un système de pompé deuisard est nécessaire.

Système de vidange avec tuyau de rejet à l'égou mural

Voir les exigences dans la section « système de vidange avec tuyau de rejet à l'égout au plancher »

Système de vidange dans un évier de buanderie

Capacité minimale : 20 gallons (76 L). Le sommet de l'évier de buanderie doit se trouver à au moins 39 po (990 mm) du plancher; ne pas l'instructor à plus de 96 po (2,44 m) du fond de la laveuse.

Système de vidange au sol

Le système de vidange au plancher nécessite un ensemble brise-siphon, deux ensembles de raccordement et une rallonge de tuyau de vidange qui peuvent etre achetés séparation; consultier le guide de démarriage rapide pour les renseignements de commande en ligne. Hauteur minimale du brise-siphon: 28 po (710 mm) à partir du fond de la laveuse. (des tuyaux supplémentaires peuvent etre requis).

Spécifications électriques

AVERAGEMENT

Risque de décharge électrique

Brancher l'appareil sur une prise à 3 alveoles reliée terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d'adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou une décharge électrique.

• Une source d'alimentation de 120 V CA à 60 Hz uniquement et protégée par fusible de 15 ou 20 A est nécessaire. On recommende d'utiliser un fusible ou un disjoncteur temporisé. Il est recommendé de raccorder l'appareil sur un circuit distinct exclusif à cet apparéil.
• Cette laveuse compte un cordon d'alimentation électrique à trois broches pour liaison à la terre.
  Pour réduire le risque de décharge électrique, on doit brancher le cordon sur une prise de courant de configuration correspondante, à 3 alveoles, reliée à la terre et installée conformément aux codes et règlements locaux. Si une prise de courant de configuration correspondante n'est pas accessible, le client a la responsabilité et l'obligation de faire installer par un électricien qualifiée une prise de courant correctement reliée à la terre.
  Si les codes le permettent et si on utilise un conducteur distinct de liaison à la terre, il est recommendé qu'un electricien qualifié vérifie la qualité de la liaison à la terre.
  Ne pas utiliser une tuyauterie de gaz pour le raccordement à la terre.
  En cas de doute quant à la qualité de la mise à la terre de la laveuse, consulter un électricien qualifié.
  Ne pas installer un fusible dans le conducteur neutre ou le circuit de mise à la terre.

INSTRUCTIONS DE LIAISON À LA TERRE

Pour un apparéil avec liaison à la terre et cordon d'alimentation :

Cet apparéil doit être relié à la terre. En cas d’anomalie de fonctionnement ou de panne, la liaison à la terre réduira le risque de décharge électrique en offrant au courant électrique un itinéraire d'évacuation de moindre résistance. L' apparéil est doté d'un cordon électrique相对较ient un conducteur de mise à la terre d'équipment et une fiche de branchement de liaison à la terre. La fiche doit être branchée sur une prise de courant appropriée qui soit bien installée et reliée à la terre conformément à tous les codes et règlements locaux.

AVERTISSEMENT : Un raccordement inapproprié du conducteur de mise à la terre de l'équipment peut causeur un risque de décharge électrique. En cas de doute quant à la qualité de la mise à la terre de l'appareil, consulter un électricien ou un technicien d'entretien qualifié. Ne pas modifier la fiche fournie avec cet appleil : Si elle ne correspond pas à la prise de sortie, faire installer une fiche appropriée par un électricien qualifié.

CONSERVER CES INSTRUCTIONS

INSTALLATION

Déballage

A VERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

Avant de commencer : Retirer le matériel d'expédition.

Il est nécessaire de retarder tout le matériel d'expédition pour un fonctionnement correct et pour éviter que la laveuse ne fasse trop de bruit.

1. Déplacer la laveuse

Déplacer la laveuse à moins de 4 pies (1,2 m) de son emplacement final, elle doit être en position complètement verticale.

REMARQUE : Pour éviter d'endommager le plancher, installer la laveuse sur un carton avant de la déplacer. Assurer que le couvercle et retenu en place avec le ruban adhésif.

2. Enlever la base d'expédition

IMPORTANT: Le retrait de la base d'expédition est nécessaire au bon fonctionnement de l'appareil.

Afin d'éviter d'endommager le plancher, placer les supports en carton du carton d'expédition sur le plancher, derrière la laveuse. Incliner la laveuse vers l'arrière et la placer sur les supports en carton. Retirer la base d'expédition (sur certains modèles, la base d'expédition doit être tournée de 90^ vers la droite avant d'être retiree). Redresser la laveuse en position verticale.

3. Retirer les matériaux d'emballage de l'intérieur de la laveuse

Retirer le ruban adhesif du couvercle de la laveuse, ouvrir le couvercle etrirer les matieres d'emballage de la cuve de la laveuse. Verifier que toutes les pieces ont ete enlevees de I'intérieur de la laveuse.

REMARQUE: Conserver les matériaux d'emballage de l'intérieur de la laveuse au cas où il faudrait déplacer la laveuse ultérieurement.

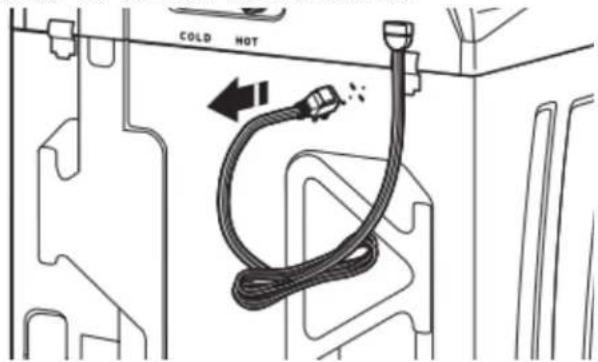

4. Libérer le cordon d'alimentation

Saisir fermement le cordon d'alimentation et le tirer pour le libérer du panneau arrêté. Placer delicatement le cordon d'alimentation par dessus la console pour permettre le libre accès à l'arrière de la laveuse.

Raccordement du tuyau de vidange

5. Fixation du tuyau de vidange à l'orifice de vidange

Le cas échéant, retirer le bouchon en plastique rouge de l'orifice de vidange noir situé à l'arrière de la laveuse.

Si la bride n'est pas déjà installée sur l'extrémité coudee du tuyau de vidange, la faire glisser sur I'extrémité tel qu'indique.

Pour un évier de buanderie ou un tuyau de rejet à l'égout rigide, passer à l'étape 6.

Pour une vidange au plancher,-retirer la bride de retenue pour tuyau de vidange préinstallée tel qu'indiqué à l'étape 7. Des pièces supplémentaires avec des instructions distinctes s'avéreront peut-être nécessaires. Voir la section « Pièces supplémentaires »

6. Placer le tuyau de vidange dans le tuyau de rejet à l'égout

IMPORTANT: 4,5 po (114 mm) de tuyau de vidange soit se trouver à l'intérieur du tuyau de rejet à l'égout; ne pas forcer l'excedent de tuyau dans le tuyau de rejet à l'égout ni le placer dans l'évier de buanderie. Un collet du tuyau de vidange doit être utilisé.

On doit utiliser la bride de retenue pour tuyau de vidange.
Placer le tuyau dans le tuyau de rejet à l'égout (illustré à l'image) ou par-dessus le côté de l'évier de buanderie.

7. Enlever la bride de retenue pour tuyau de vidange (installations avec vidange au plancher seulement)

Pour les installations avec vidange au plancher, il faut-retirer la bride de retenue pour tuyau de vidange de l'extremité du tuyau de vidange. Des pieces supplémentaires avec des directives distinctes seront peut-être nécessaires. Voir la section « Outils et pieces »

Il incombe à l'installateur d'installer et de fixer solidement le tuyau de vidange à la canalisation d'évacuation de manière que le tuyau de vidange ne puisse sorting etcause d'eventuelles fuites de la canalisation d'évacuation.

Raccordement des tuyaux d'alimentation

La laveuse doit être raccordée aux robinets d'eau à l'aide des tuyaux d'arrivée d'eau et des rondelles neufs (non compris). Ne pas utiliser de tuyaux usages.

REMARQUE: Les deux tuyaux doivent être fixés et l'eau doit pénétre dans les robinets d'acciviée d'eau. Si l'on effectue un raccordement uniquement à un robinet d'eau froide, on doit utiliser un adaptateur en Y (non fourni).

8. Connecter les tuyaux d'arrivée d'eau aux robinets

IMPORTANT: Ne pas trop serrer le tuyau, utiliser du ruban ou appliquer du calfeutrant sur le robinet. Cela pourrait endommager le robinet.

Fixer le tuyau au robinet d'eau chaude. Visser le raccord à la main pour qu'il repose sur la rondelle. Serrer les raccords de deux tiers de tour supplémentaires à l'aide d'une pince.

Répéter cette étape avec le deuxième tuyau pour le robinet d'eau froide.

9. Purger les canalisations d'eau

Faire couler de l'eau dans les tuyaux de l'évier de buanderie, le tuyau rigide de rejet à l'égout ou leseau pendant quelques secondes pour éviter toute obstruction. On doit laisser couler l'eau jusqu'à ce qu'elle soit limpide.

Repérer quel tuyau est raccordé à l'eau chaude pour permettre une fixation correcte des tuyaux à la machine.

10. Connecter les tuyaux d'arrivée d'eau à la laveuse

IMPORTANT: Pour réduire les risques de défaillance d'un tuyau, remplacer les tuyaux tous les 5 ans. Prendre en note les dates d'installation ou de remplacement des tuyaux pour reférence future.

Ne pas serrer excessivement le tuyau, utiliser du ruban adhésif ou un calfeutrant sur le robinet. Les robinets risquent d'être endommages.
■ Inspectoré périodiquement les tuyaux et les remplacer en cas de renflement, de déformation, de coupure, d'usure ou de fuite.

Fixer le tuyau d'eau chaude au robinet d'arrivée d'eau chaude rouge. Visser le raccord à la main jusqu'à ce qu'il soit bien serré. Serrer les raccords de deux tiers de tour supplémentaires à l'aide d'une pince. Répéter pour le robinet d'eau froide.

11. Rechercher les fuites éventuelles

Ouvrir les robinets d'eau pour vérifier qu'il n'y a pas de fuite. Une petite quantité d'eau peut entraîr dans la laveuse Elle s'évacuera plus tard.

12. Immobiliser le tuyau de vidange

Fixer le tuyau de vidange au pied de l'évier de buanderie, au tuyau de rejet à l'égout ou aux tuyaux d'arrivée d'eau pour le tuyau de rejet à l'égout mural avec l'attache-cable.

Il incombe à l'instantiateur d'installer et fixer solidement le tuyau de vidange à la canalisation d'évacuation de manière que le tuyau de vidange ne puisse sorting etcause d'eventuelles fuites de la canalisation d'évacuation.

Réglage de l'aplomb de la laveuse

REMARQUE : Mettre la laveuse à niveau pour réduire le niveau sonore et les vibrations excessifs.

13. Vérifier le bon aplomb de la laveuse

Mettre la laveuse est à son emplacement final. Placer un niveau sur les bords supérieurs de la laveuse. Utiliser une rive latérale comme guide pour déterminer l'aplomb des côtes. Vérifier l'aplomb de l'avant à l'aide du couvercle, tel qu'indiqué. Faire bouger la laveuse d'avant en arrêté pour s'assurer que les quatre pieds sont bien en contact avec le plancher. Si la laveuse est d'aplomb, passer à l'étape 15.

Pas d'aplomb

D'APLOMB

Pas d'aplomb

14. Ajuster les pieds de nivellement

Si la laveuse n'est pas d'aplomb :

Utiliser des pince reglables pour tourner le pied de nivellement en plastique dans le sens antihoraire pour abaiser la laveuse ou dans le sens horaire pour la soulever.

Contrer à nouveau l'aplomb de la laveuse et repeter au besoin.

CONSEILS UTILES :

Il pourrait être nécessaire de régler deux différents pieds pourmettre l'unité au niveau.S'assurer que le pied reste bien fixé à la base de la laveuse.
Il serait judicieux de soulever l'avant de la laveuse d'environ 4 po (102 mm) à l'aide d'une cale en bois ou d'un objet similaire qui soutiendra le poids de la laveuse.

A VERTISSEMENT

Risque de décharge électrique

Brancher l'appareil sur une prise à 3 alveoles reliée terre.

la

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d'adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou une décharge électrique.

15. Brancher sur une prise à 3 alveoles reliée à la terre

Liste de vérification pour

l'installation terminée

• Consulter les specifications électriques. S'assurer de dispose r'd'une source d'électricité appropriée, et d'une liaison à la terre conforme à la méthode recommendée.
  Vérifier que toutes les pieces sont maintainant installées. S'il reste une piece, passer en revue les différentes étapes pour découvertraquelle aurait ete oubliee.
  Vérifier la présence de tous les outils.
  Vérifier que tout le matériel d'expédition a été retire de la laveuse.
  Vérifier que la laveuse est de niveau.
  Vérifier que les robinets d'eau sont ouverts.
  Vérifier qu'il n'y a pas de fuite autour des robinets et des tuyaux d'arrivée d'eau.
  Oter la pellicule protectrice de la console et tout ruban adhesif resté sur la laveuse.
  Vérifier que la laveuse est branchée sur une prise de courant à 3 alveoles reliée à la terre.
  Éliminer/recycler tous les matériaux d'emballage.
  Lire la section « Entretien et réparation de la laveuse »
  Pour tester et netoyer la laveuse, mesurer la moitié de la quantité normale recommendée de détergent en poudre ou liquide HE et la verser dans le panier de la laveuse ou le distributeur de détergent (sur certains modèles). Fermer le couvercle. Sélectionner n'importe quel programme. Mettre la laveuse en marche et la laisser exécuter un programme complet.

NOTES

NOTES

NOTES
