MODE D'EMPLOI Apex Distro Plate Y60 Alphacool
*Seule la version prémontée est livrée avec la pompe.

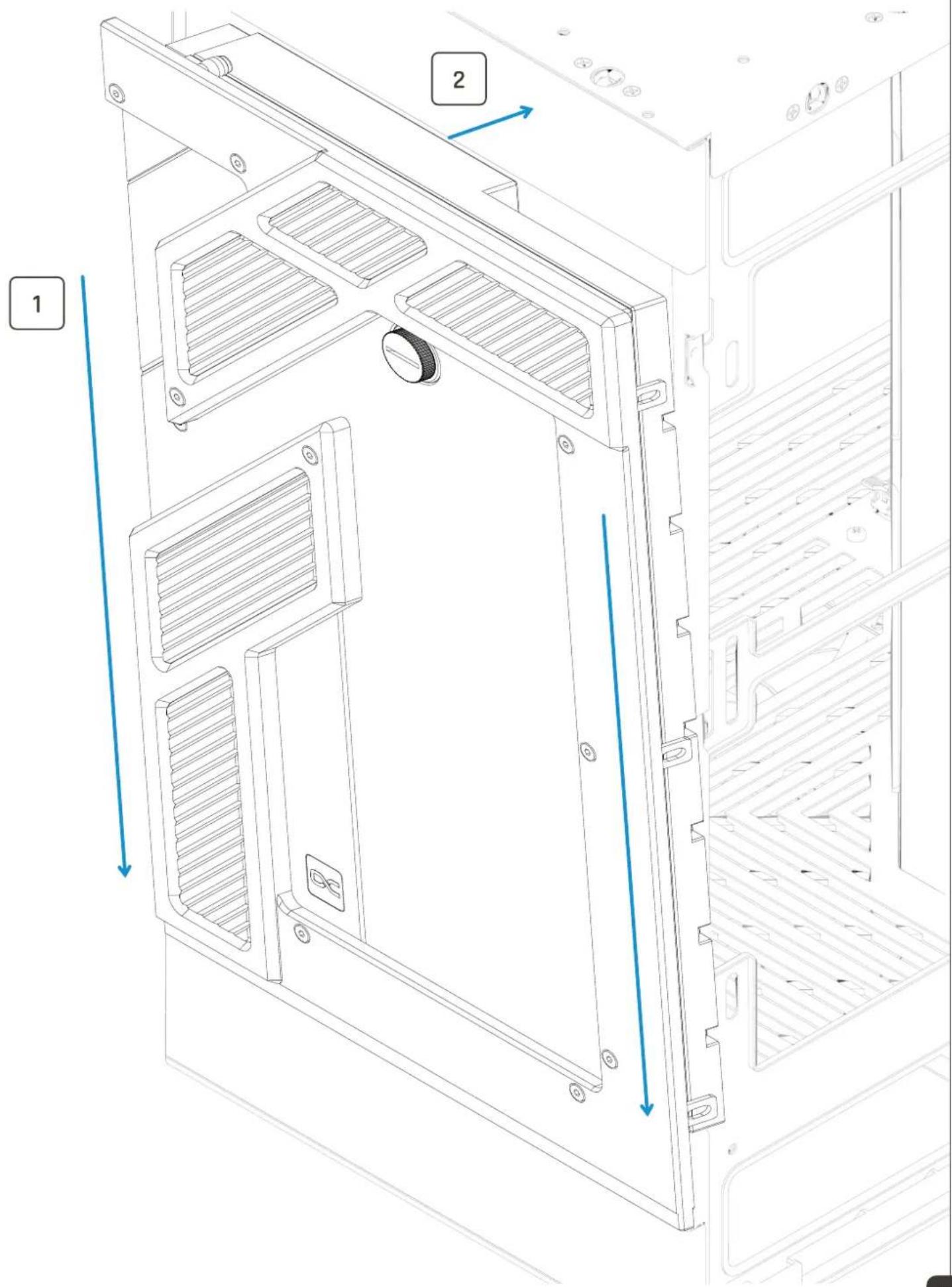

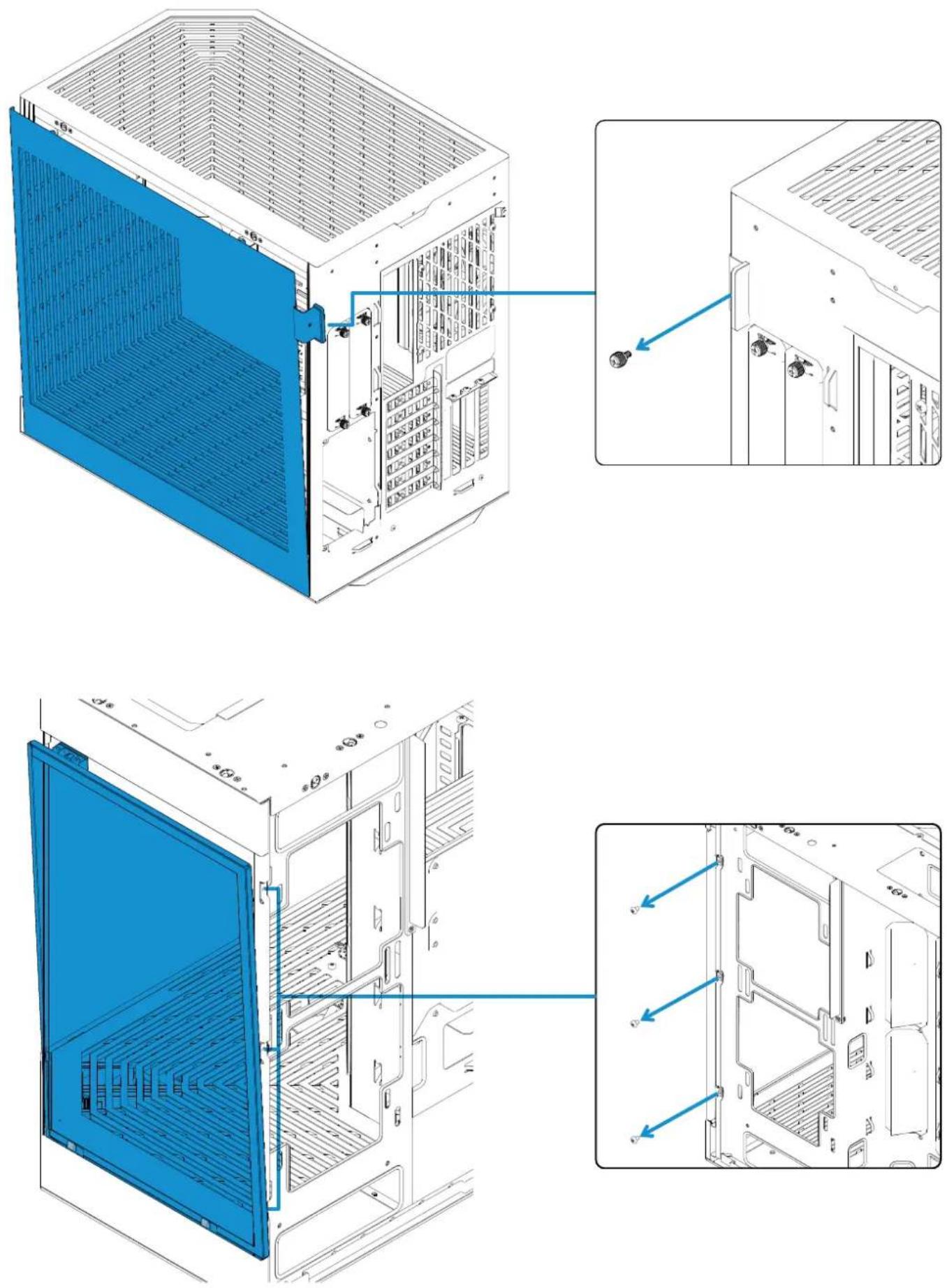

Retirer le panneau latéral et le panneau avant.

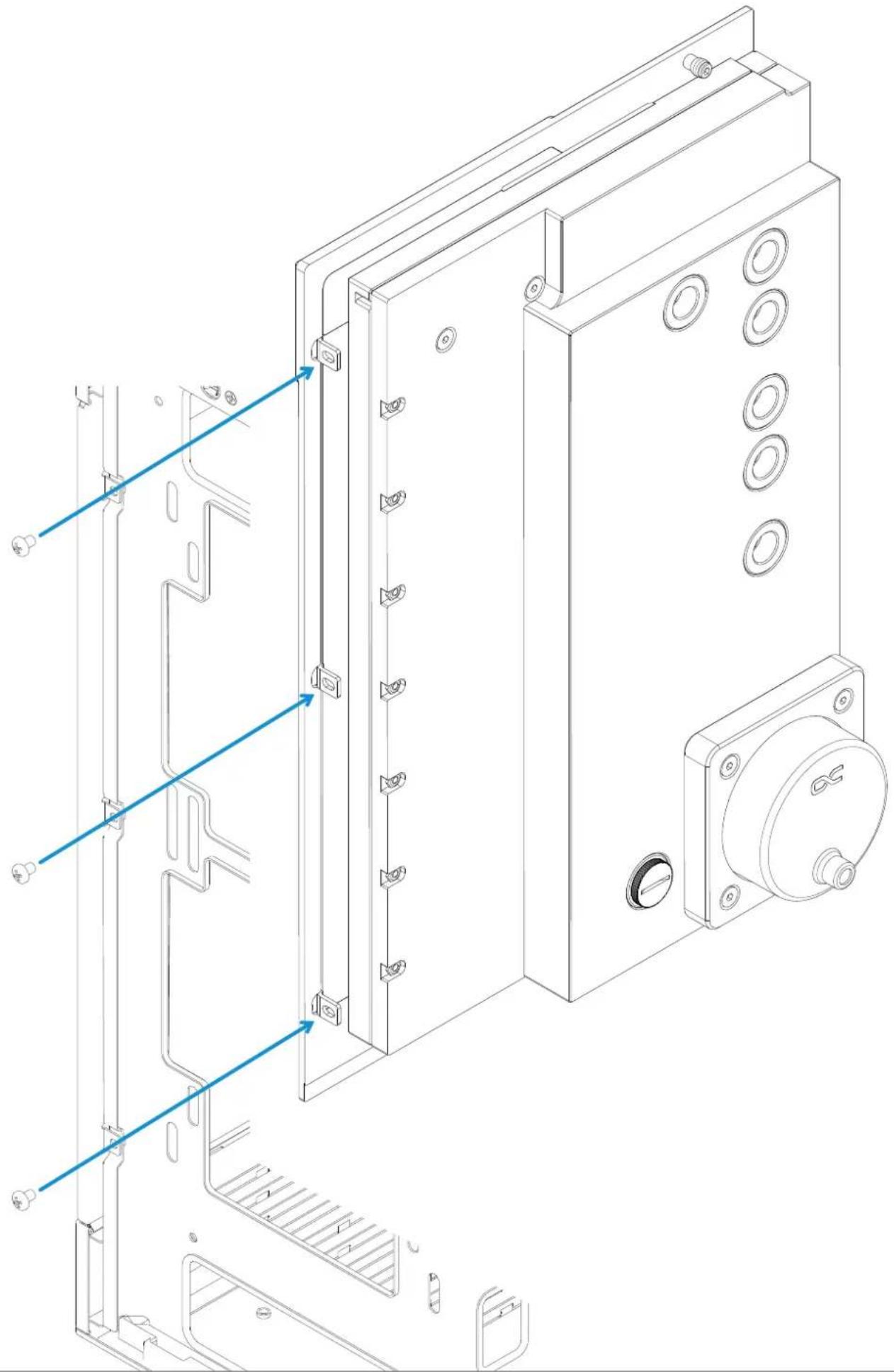

das La Distro Plate sera montée comme le panneau avant.

vom Utiliser les vis d'origine du boîtier.

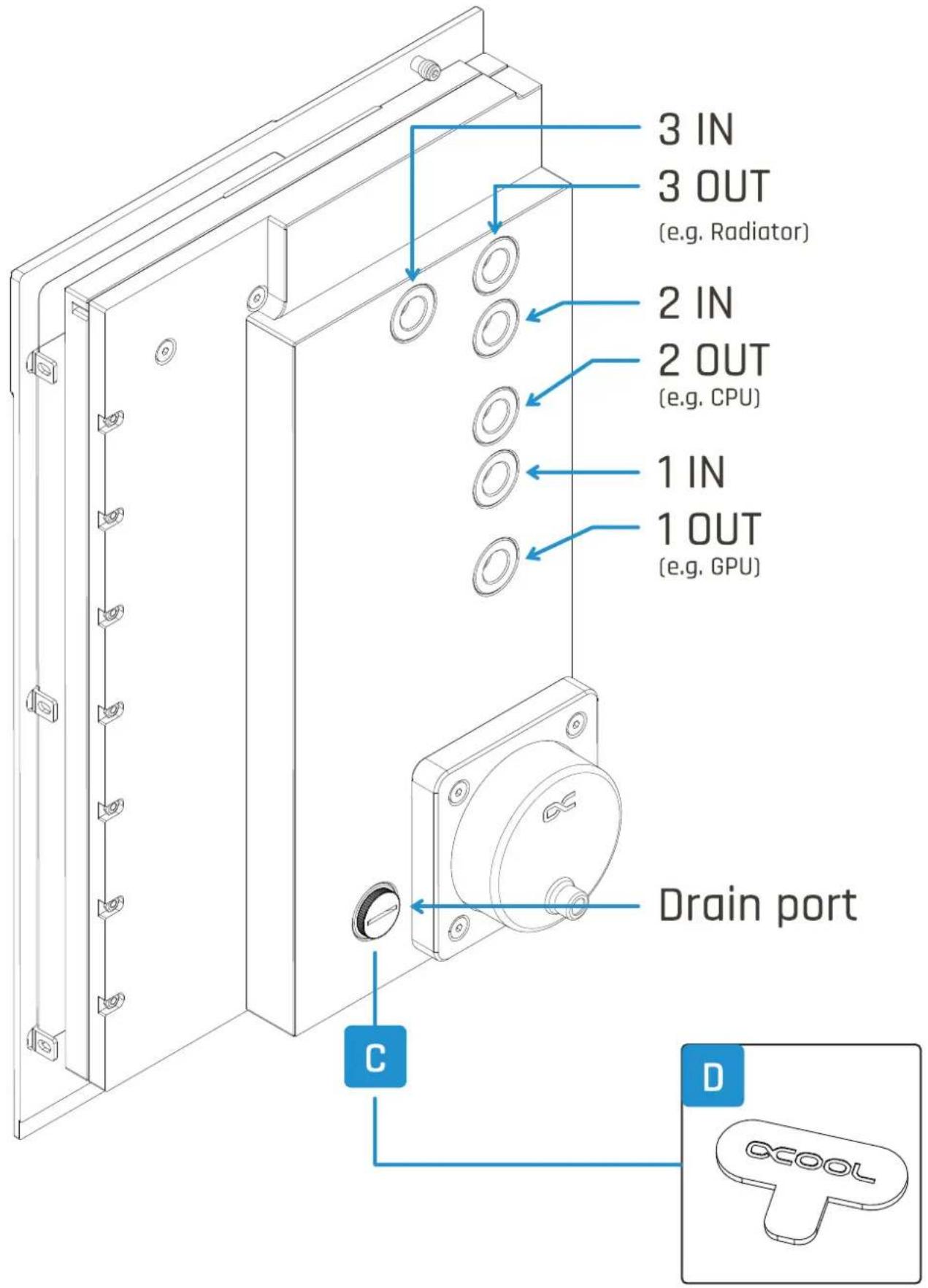

(IN) retourne du composant à la Distro Plate.

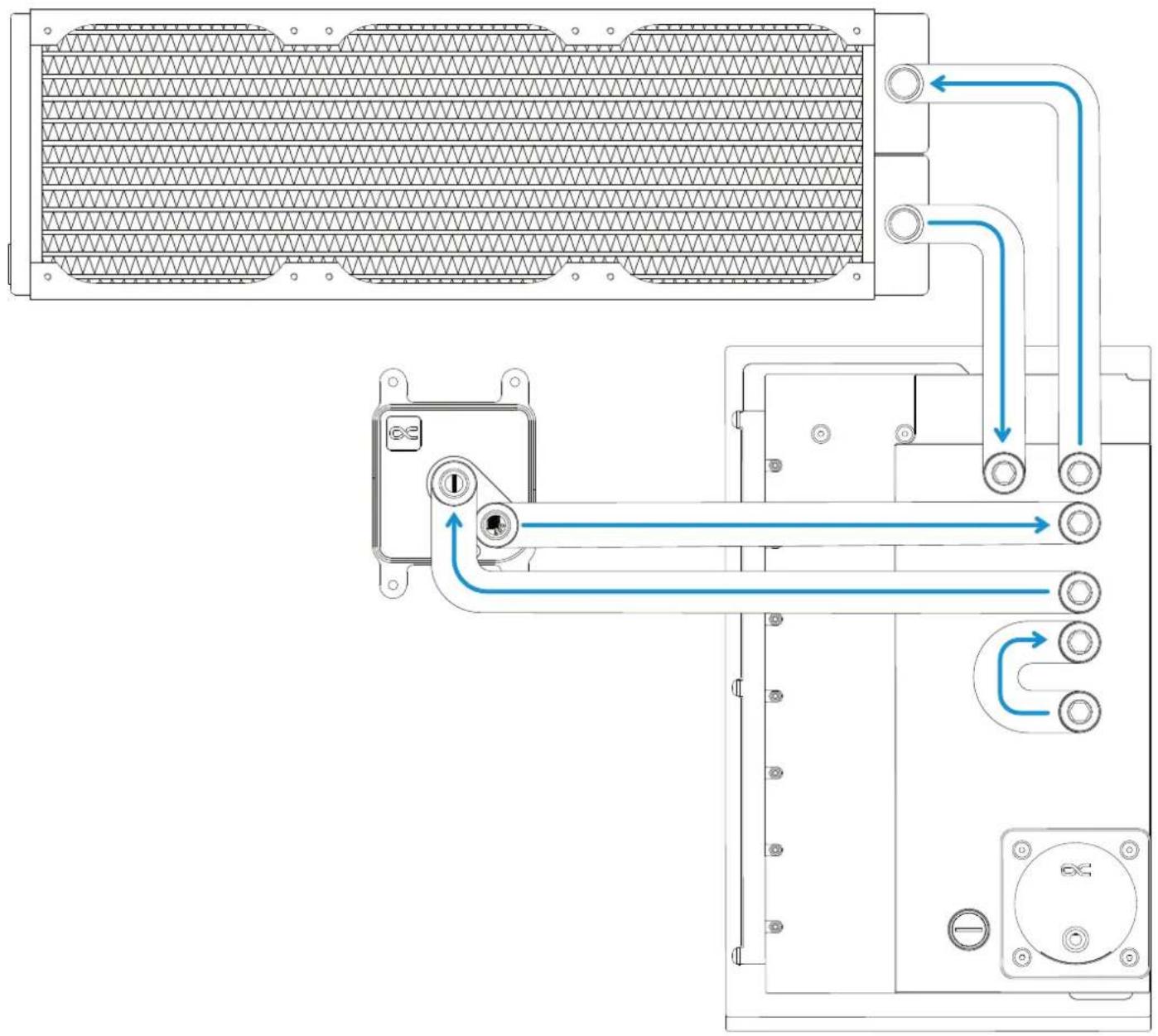

Si moins de 3 composants doivent être connectés, les entrées et sorties associées restantes doivent être pontées.


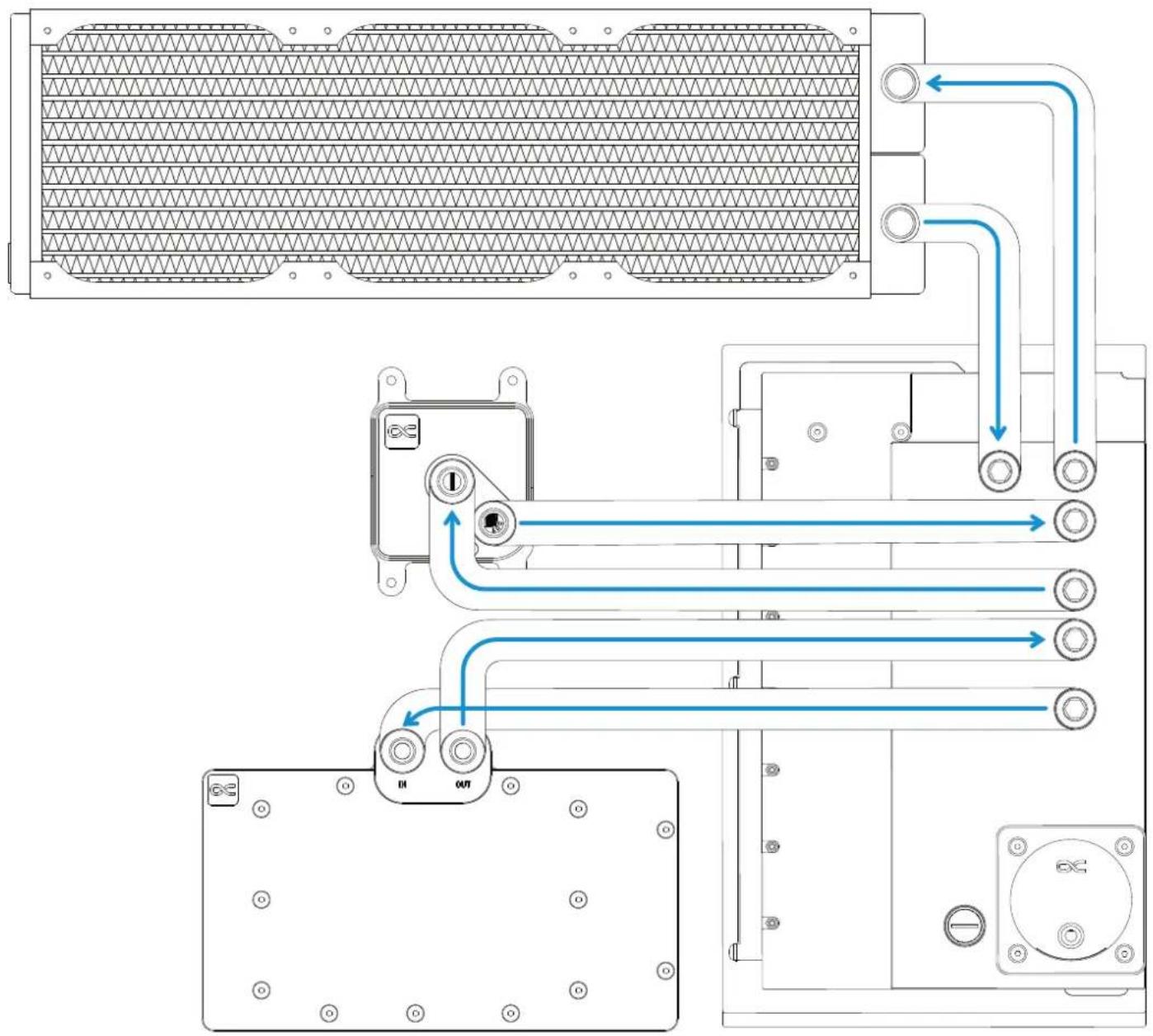

L'assemblage de 3 composants peut se présenter comme indiqué sur la figure.
Remplissez le réservoir avec liquide de refroidissement approprié. Pour cela, nous recommandons uniquement des produits maison.
Pour éliminer l'air emprisonné dans le réservoir, faites pivoter légèrement le réservoir d'un côté à l'autre et ouvrez ensuite un orifice approprié afin que les bulles d'air puissent s'échapper de l'appareil. Lors du pivotement, veillez à ce que toutes les ouvertures soient fermées ou utilisées, à l'exception de l'ouverture de ventilation.
Le cas échéant, il faudra rajouter du liquide de refroidissement. Mettez ensuite la pompe en marche pour que l'eau se répartisse dans le circuit.
Éteignez à nouveau la pompe et répétez l'opération jusqu'à ce que tout l'air soit évacué du réservoir.
