MODE D'EMPLOI KB-6600 Posiflex
Gamme KB-6600/KB-6600U Clavier programmable Mode d'emploi
Rév. A1
Règlement de la FCC :
Cet équipement génère, utilise et peut émettre des fréquences radio s'il n'est pas installé et utilisé conformément au mode d'emploi, pouvant entraîner des interférences sur les communications radio. Il a été testé et déclaré conforme aux limites pour appareils numériques de classe A, conformément à la sous-partie J de la Section 15 des règlements de la FCC, conçus pour fournir une protection raisonnable contre les interférences lors de son fonctionnement dans un cadre commercial. Le fonctionnement de cet équipement dans une zone résidentielle peut provoquer des interférences. Le cas échéant, l'utilisateur devra à ses frais prendre les mesures qui s'imposent pour éliminer lesdites interférences.
Limites de la garantie :
La garantie prend automatiquement fin si une machine est ouverte par une personne autre qu'un technicien autorisé. L'utilisateur doit consulter son fournisseur en cas de problème. La garantie est annulée si l'utilisateur ne se conforme pas aux instructions qui accompagnent l'article. Le fabricant ne peut en aucun cas être tenu comme responsable d'un éventuel dommage ou danger généré par une mauvaise application.
À propos de ce manuel :
L'écriture de ce manuel vise à assister l'utilisateur dans l'utilisation du clavier programmable et puissant de la gamme KB-6600. Ce dernier se compose de 6 touches de commandes électroniques structurées, et de 84 touches de pression dotées d'une excellente capacité de réponse tactiles lorsqu'elles sont actionnées, ainsi qu'un lecteur de bandes magnétiques en option, conforme aux normes ISO. Le KB-6600 est capable non seulement d'être programmé pour transmettre un code comme un PC ou un clavier PS2 le ferait, mais dispose également d'une vaste gamme de possibilités de programmation comme les claviers programmables des plus modernes.
Le fabricant de ce produit tient à informer l'utilisateur des éventuels changements ou modifications apportés à ce manuel sans préavis, et ce en raison du progrès constant et rapide et des avancées scientifiques et technologiques.
Les informations contenues dans ce manuel ne concernent que le matériel de base destiné à un utilisateur général, et sont soumises à modification sans préavis. Posiflex se réserve le droit de modifier l'aspect du produit, la disposition ou les pilotes, sans préavis. L'intégrateur du système devra fournir les notices de l'application et la mise en place des options spéciales utilisant ce produit. L'utilisateur trouvera les toutes dernières informations relatives à son produit sur les sites Internet : http://www.posiflex.com ou http://www.posiflex.com.tw
Tous droits strictement réservés. Il est interdit de reproduire la documentation, en intégralité ou en partie, de la stocker dans un système de récupération, ou de la transmettre, quelle qu'en soit la forme ou le moyen, électronique, mécanique, photocopie ou autre, sans l'autorisation écrite expresse et préalable de Posiflex Inc., éditeur de cette documentation.
Toutes les marques, les noms de produits et les marques commerciales sont la propriété de leurs détenteurs respectifs.
RÉF.: 19170900020
I. VUE D'ENSEMBLE
La gamme KB-6600 est une gamme de claviers programmables et puissants, compatible avec le système PC, programmable sans TSR sous DOS, Win98/2000, Win XP embarqué et l'environnement XP Pro. Cette gamme présente 84 touches (au maximum) d'une taille confortable, 19 x 19 mm, dans une matrice de 6 x 15 dont un clavier numérique 4 x 4, et une clé de commande à 6 positions, capable de modifier la définition de toutes les touches programmables et d'envoyer des codes de retour réponse en fonction de la position de la clé.
B. CARACTÉRISTIQUES
1) Capacité puissante de programmation KB-6600 : programmation sous DOS, programmation sous Windows, multi-pages, multi-niveaux, gamme complète contenu de la touche, temporisation, réponse en fonction de la position code, etc. KB-6600U : programmation sous Windows, multi-pages, contenu de toute la gamme de touches, temporisation, réponse en fonction de la position code, etc.)
2) Structure totalement étanche
3) Pression de la touche fiable et agréable
4) Taille confortable des touches
5) Touche vierge en option, double touche pour une éventuelle autre disposition du groupe touches
6) MSR (Magnetic Stripe Reader ou lecteur de bandes magnétiques) en option
7) Prend en charge deux types d'interface, l'interface PS2 pour le modèle KB-6600, et l'interface USB pour le modèle KB-6600U
8) WEPOS pris en charge dans le modèle KB-6600U
II. CONTENU DE L'EMBALLAGE
1) Clavier programmable
2) Système de fixation des touches X 1 (installé au fond du clavier programmable)
3) Le sac d'accessoires contient :
Le câble d'interface : Câble PS2 KB (21863152800)
ou le câble USB KB (21863150800) x 1
Fiche des légendes x 4
Clés de commande 4 pcs/jeu x 1 (jeu)
CD d'informations sur les produits Posiflex x 1
Mode d'emploi x 1
➢ Dessus de touche (pour une seule touche) x 68
A. LISTE DES OPTIONS
1) MSR (ISO piste 1 & 2, ISO piste 1, 2 & 3, ou JIS I / II) /pc
2) Double touche avec dessus de touche / jeu
3) Pièce vierge / pc
4) Dessus pour touche simple / jeu
III. INSTALLATION

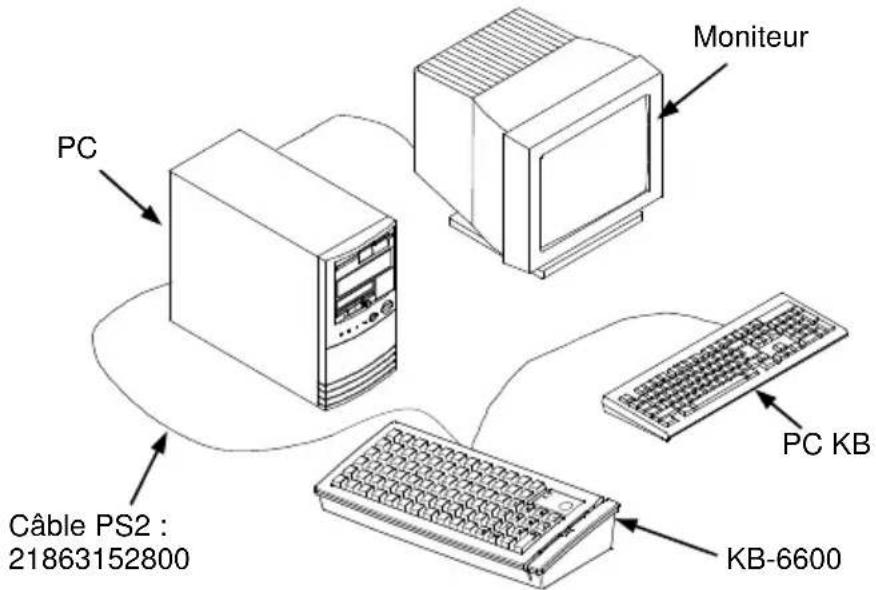

A. BRANCHEMENT DU CÂBLE PS2
Pour une installation sur PC ou sur un système compatible avec le KB-6600, branchez la prise mâle DIN à 6 broches du câble 21863152800 du sac d'accessoires au connecteur femelle DIN à 6 broches, en bas à gauche du clavier programmable. Branchez la fiche mâle mini DIN 6 du câble sur le port PS2 KB du système. Branchez le clavier PS2 ou l'autre appareil relié au clavier PS2, comme un scanner CCD, au connecteur femelle mini DIN à 6 broches, en bas du clavier programmable, si requis.
Fig.3-1

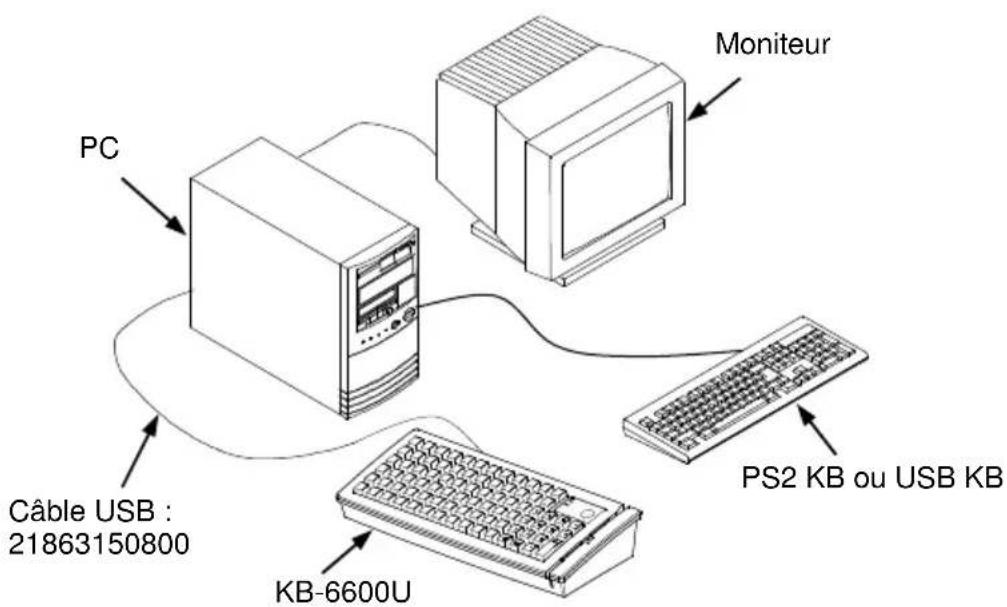

B. BRANCHEMENT DU CÂBLE USB
Pour l'installation sur PC ou sur un système compatible avec KB-6600U, branchez le connecteur type "B" du câble d'interface sur le connecteur USB type "B", en bas au milieu du clavier programmable, et branchez l'autre extrémité du type "A" sur le port USB du PC ou d'un système compatible.
Fig.3-2
C. DISPOSITION DU CLAVIER
La disposition basique en matrice de ce clavier programmable comprend 6 rangées et 15 colonnes pour un maximum de 84 positions pour les touches à pousser, avec une clé de commande à 6 positions et des voyants DEL. Sur ces 84 positions, la matrice 4x4, sous la zone de touches de commande, est configurée comme pavé numérique. Ce pavé numérique est défini comme "touches numériques", composé de 12 touches numériques, chacune préimprimée avec l'un des ensembles suivants "0", "00", ".", "1", "2", "3", "4", "5", "6", "7", "8" et "9" plus "-", "+" et une touche double taille "Entrée" (voir les illustrations 3 à 7). L'utilisateur peut cependant briser la monotonie et optimiser l'efficacité dans l'application du clavier programmable.
Vous trouverez dans le sac d'accessoires, 4 fiches des légendes de couleurs différentes. L'utilisateur va pouvoir imprimer l'identification pour chaque touche programmée dans chaque cellule de la matrice à auto-collant, puis coller l'identification des cellules imprimées sur le dessus de la touche correspondante. Il est possible de clipser un dessus de touche du sac d'accessoires sur la touche pour protéger l'étiquette (voir l'illustration 3-3). L'utilisation du clavier programmable en sera peut-être plus simple pour l'utilisateur.
Au bas du clavier programmable, l'utilisateur trouvera un système de fixation des touches réglable, à utiliser pour fixer le dessus de touche si nécessaire (voir l'illustration 3-3). Les deux "pieds" du système de fixation des touches doivent être tirés au maximum pour la double touche (voir l'illustration 3-4). Il est recommandé d'utiliser un tournevis plat (signe moins) pour retirer le dessus des touches si nécessaire (voir les illustrations 3-3 et 3-4).
Au moment d'installer, si nécessaire, un dessus de touches sur le clavier programmable, l'utilisateur remarquera qu'au bas de chaque dessus de touche,
une des quatre parois est dotée d'une encoche à ressort. Une protubérance, dans le trou du clavier, permet d'enclencher le dessus de touche. L'utilisateur placera cette parois dotée de l'encoche à ressort du dessus de touche contre la protubérance du trou (voir l'illustration 3-5), puis appuiera sur le dessus de touche jusqu'à qu'il s'enclenche. Le dessus de touche (à l'exception de la touche vierge) est à placer une fois l'étiquette collée sur les touches.
Les touches vierges sont disponibles de façon à former des partitions ou groupes visibles de dessus de touches, sur le clavier programmable. Lorsque l'utilisateur veut bénéficier d'un groupe de touches clairement distinct du reste du clavier programmable, destiné à une application spécifique, il peut utiliser les touches vierges en remplacement de chaque touche normale individuelle autour de la zone. La surface d'une touche vierge est au niveau des autres touches lorsqu'elles sont actionnées (voir l'illustration 3-7). La touche vierge ne descend pas lorsqu'elle est actionnée. L'utilisateur peut commander des touches vierges supplémentaires en option pour son application.
La touche double permet de configurer le clavier programmable. Les touches les plus fréquemment utilisées utilisent ainsi un plus grand espace. La double touche occupe deux positions adjacentes et son contenu n'utilise que le bas de la touche (voir l'illustration 3-4). Un exemple d'utilisation des autres dessus de touche susmentionnés est illustré sur la figure 3-7.
Fig. 3-5
Fig. 3-6
Fig. 3-7
IV. APPLICATION
A. CONSTRUCTION DU CLAVIER

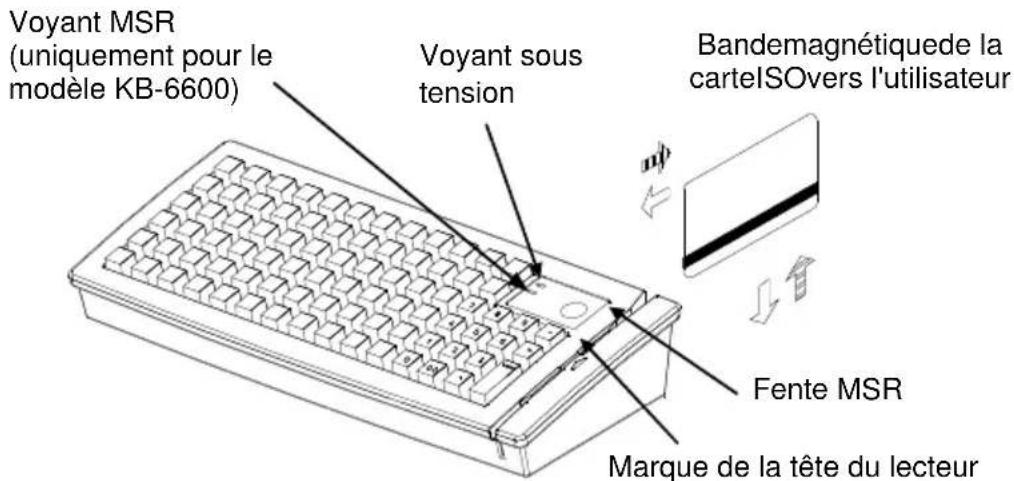

Voyant MSR (uniquement pour le modèle KB-6600) DEL sous tension

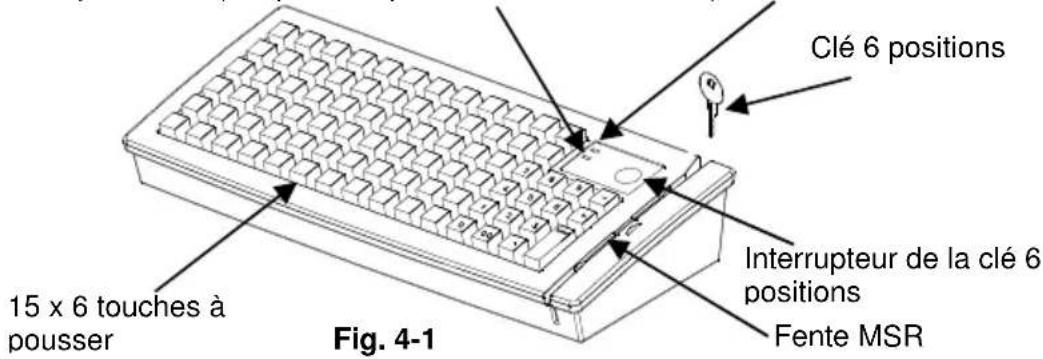

La surface de ce clavier se compose de trois parties (voir l'illustration 4-1). La zone de l'interrupteur de la clé 6 positions se trouve en haut à droite, la matrice 15 x 6 de touches à pousser occupe la plus grande zone et une fente, prés du bord droit, est prévue pour le lecteur de bande magnétique des modèles -M2, -M3, -MJ.

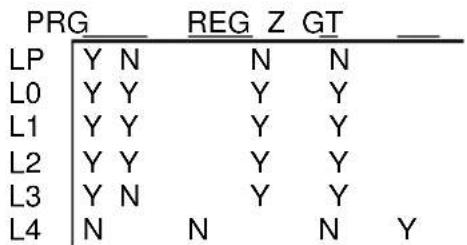

Dans la zone rectangulaire en haut à droite, se trouve l'interrupteur de la clé électronique à 6 positions et deux voyants DEL. Le voyant supérieur concerne l'alimentation, l'autre concerne le MSR (uniquement disponible sur le modèle KB-6600). La clé électronique à 6 positions se tourne et peut prendre les 6 positions suivantes : LP, L0, L1, L2, L3 et L4. Elle ne peut se retirer de l'interrupteur que dans les positions L0 et L1. Le rôle de cette clé électronique est triple : lorsque la clé passe en position L0 (et est retirée), la sortie de tout le clavier est bloquée par le hardware et fonctionne en mode sécurité. Un code de retour de réponse programmable pour la position finale de la clé électronique est envoyé au clavier par l'ordinateur hôte, lorsque la clé est mise dans une nouvelle position selon un délais programmable, ou lorsque l'ordinateur hôte envoie une commande spécifique pour interroger le clavier. La position de la clé électronique détermine la page du tableau du contenu de la clé appliquée aux 84 touches à pousser. Les définitions de cette même clé dans les différentes pages, peuvent se programmer de façon absolument indépendante, pour fournir un changement de menu instantanée.
Cet interrupteur à clé électronique est livré avec un ensemble de 4 clés, chacune marquée "PRG", "REG", "Z" et "GT". La plage d'efficacité de chacune de ces 4 clé peut être illustrée par le tableau et le schéma suivants (voir illustration 4-2).
B. MSR (Magnetic Stripe Reader ou lecteur de bandes magnétiques)
Le MSR ou la fente USB pour le MSR, se trouve sur le bord droit du clavier programmable. Le voyant DEL du MSR (disponible uniquement sur le modèle KB-6600) se trouve en haut à gauche du bloc contenant la clé électronique. Il existe trois types de lecteur - ISO 1, 2 double pistes et ISO tripe pistes. Pour la lecture de la carte, assurez-vous d'insérer la carte jusqu'au fond, la face bande magnétique de la carte ISO vers le bas. L'utilisation de la carte ISO peut se faire de deux façons : insérer la carte en haut de la fente puis la faire glisser de haut en bas, ou insérer la carte en bas de la fente puis la faire glisser de bas en haut de la fente (voir l'illustration 4-3). Le voyant MSR s'allume en vert lorsque le MSR est prêt à lire. Il clignote en cours de lecture, puis s'allume en vert si la lecture est réussie. Le voyant MSR devient rouge en cas d'échec de la lecture, mauvaise manipulation de la carte ou faible intensité magnétique de la bande magnétique. Le voyant redevient vert lorsque le MSR est à nouveau prêt à lire une carte.
Illustration 4 - 3 Lire les cartes à bande magnétique de norme ISO
V. PROGRAMMATION DU CLAVIER
A. INSTALLATION DE L'UTILITAIRE
POUR KB-6600 :
Vous disposez de trois méthodes de programmation des touches programmables du clavier modèle KB-6600 à interface PS/2 : "RWM.EXE", l'utilitaire de programmation directe et simple de lecture/d'écriture sous DOS ou Windows DOS ; "KBM.EXE", l'utilitaire de programmation normale sous DOS ou Windows DOS ; ou "KBW.EXE", l'utilitaire de programmation normale sous Windows.
Sur le CD d'informations qui accompagne le produit, trouvez le sous-dossier "KBM.xxx" dans le dossier \Drivers\KB\KB6600\PS-II. "xxx" représente habituellement la version du pilote. Dans ce sous-fichier se trouve le fichier "INSTALL.EXE" permettant d'installer tous les utilitaires dans le système d'exploitation, comme Windows 98, et le DOS. Installez l'utilitaire de programmation en suivant les instructions étape par étape de ce programme exécutable. Les fichiers "KBM.EXE" et "RWM.EXE" seront également installés. Veuillez choisir le modèle adéquat lorsque vous entrez dans le programme "KBM.EXE". Consultez les informations relatives à ce programme disponible en prévisualisation sur notre site Web.
L'utilitaire "KBW.EXE" dont il est fait référence dans ce manuel, a été conçu pour les environnements Windows 98/2000/XP en particulier. Dans le dossier \Drivers\KB\KB6600\PS-II du CD d'informations du produit, vous trouverez le sous-dossier"KBW.xxx", où "xxx" représente la version du pilote. Double-cliquez sur le programme "Setup" (Installation) dans le sous-dossier pour installer tout l'utilitaire. Une fois l'installation terminée, vous trouverez un groupe de programmes "Posiflex Tools" (Outils Posiflex) dans les fichiers du programme. Dans ce groupe, cliquez sur le programme "Posiflex Programmable Keyboard" (Clavier programmable Posiflex). Vous activerez ainsi le KBW.EXE pour la gamme KB-6600. Veuillez choisir le modèle adéquat lorsque vous entrez dans le programme.
POUR KB-6600U :
Pour programmer les touches programmables sur le clavier de la gamme KB-6600U à interface USB, utilisez "uKBW.EXE", le seul utilitaire de programmation pour Windows.
Pour installez l'utilitaire, Dans le dossier \Drivers\KB\KB6600\USB du CD d'informations du produit, trouvez le sous-dossier "uKBW.xxx", où "xxx" représente la version du pilote. Double-cliquez sur le programme "Setup" (Installation) dans le sous-dossier pour installer tout l'utilitaire. Une fois l'installation terminée, vous trouverez un groupe de programmes "Posiflex Tools" (Outils Posiflex) dans les fichiers du programme. Dans ce groupe, cliquez sur le programme "Posiflex USB Programmable Keyboard" (Clavier USB programmable Posiflex). Vous activerez ainsi le uKBW.EXE pour la gamme KB-6600. Veuillez choisir le modèle adéquat lorsque vous entrez dans le programme.
B. UTILITAIRE DE PROGRAMMATION

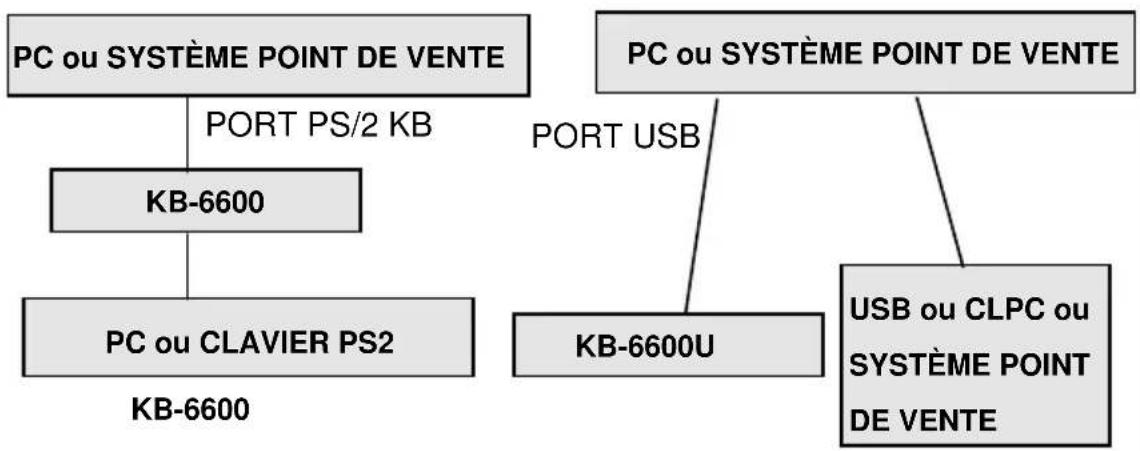

1 INSTALLATION
KB-6600U
Illustration 5 - 1 Préparations
2 LIMITE MATÉRIELLE
Pour une application "touches à combinaisons multiples", c'est-à-dire qu'il faut appuyer sur trois ou plus de touches en même temps pour obtenir une certaine sortie de données du clavier, la nature et la structure du clavier peuvent limiter les possibilités. L'unité centrale du clavier détecte le contact entre les lignes "horizontale" et "verticale" de chaque pression de touche, reconnaît quelle touche est appuyée et envoie les données correspondantes à l'ordinateur hôte. Lorsque un trop grand nombre de touches sont appuyées en même temps, et que le motifs des contacts correspond à une liaison particulière, il se peut que l'unité centrale du clavier confonde quelles sont les touches effectivement appuyées. L'utilisateur devrait alors modifier les emplacement de définition par touche, pour éviter ce type de confusion.
3 CODE DE RETOUR RÉPONSE
Il est toujours très simple de programmer les codes de retour réponse de la clé électronique à 6 positions. Ils sont inclus dans la programmation du clavier, aux emplacements codés "KLP", "KL0", "KL1", "KL2", "KL3" et "KL4" sur la carte de disposition des touches de la page L1. Les codes de retour réponse sont émis par le clavier programmable vers le PC dés que la clé électronique à 6 positions est mise dans une nouvelle position (le retard observé est déterminé dans la configuration de l'utilitaire de programmation du clavier et s'ajuste en appuyant sur la touche "r" et "t" sous "KBM.EXE". Ce retard permet d'émettre uniquement le code de retour réponse correspondant à la dernière position de la clé de commande lorsque cette dernière est tournée et passe par différentes positions avant la position définitive) ; ou lorsque le KB-6600 ou KB-6600U réceptionne une commande "enquiry" (requête) via le port PS/2 KB ou le port USB, générée par le programme de l'application (Application Program ou AP).
4 GUIDE RAPIDE du KBM.EXE pour le modèle KB-6600 SOUS DOS
Référez-vous à notre site Web pour connaître tous les détails de programmation de ces claviers programmables. Le guide simplifié suivant est à utiliser comme un outil concis pour une application instantanée.
| Touches à programmer Comment les programmer | |
| Echap., F1 - F12, Espacement arrière, Majuscule, Ctrl, Alt, Insérer, Supprimer, Fin, Page précédente, Page suivante, Impression de l'écran, Arrêt du défilement, Interruption, et toutes les fonctions flèches. | Appuyez sur : (Alt-N), Echap., “la touche choisie”, flèche vers le bas |
| A - Z, 0 - 9, ~ ` ! @ # $ % ^ & * () - _ = + } { [ ] | \ ' ; " : /. , < > ? | Appuyez sur : Entrée, "la ou les touches choisies", flèche vers le bas |
| Tab., Entrée | Appuyez sur : (Alt-N), “la touche choisie”, flèche vers le bas |
| Verrouillage des majuscules | Appuyez sur : Entrée, (Alt-C), flèche vers le bas |
| Multimajuscule | Appuyez sur : (Alt-N), (Alt-M), flèche vers le bas - - - - Appuyez sur (Alt-M) autant de fois que nécessaire. |
| Séparateur | Entre du texte, appuyez sur (Alt-S) |
5 UTILITAIRE RACCOURCI RWM.EXE pour le modèle KB-6600 SOUS DOS
La fonction du RWM.EXE est principalement celle de pouvoir accéder à la programmation hors ligne. C'est un outil très utile pour reproduire rapidement le contenu préprogrammé du clavier programmable. Pour cette application, l'utilisateur devra pouvoir disposer du clavier préprogrammé, ou du fichier préprogrammé généré par la programmation du clavier, et dont le nom porte l'extension ".tpl". Vous pouvez utiliser RWM.EXE pour transférer directement le résultat programmé du clavier programmable vers un fichier ".tpl", ou transférer directement un fichier ".tpl" pré-enregistré vers un clavier programmable, sans accéder à l'utilitaire "KBM.EXE" ou "KBW.EXE", demandant plus de frappes. L'utilisateur veut par exemple, transférer un fichier "XXX.tpl", préalablement enregistré, vers un clavier programmable. Il devra saisir la commande suivante dans le sous-répertoire "POSIFLEX.D":
RWM XXX.tpl (entrée)
L'exécution de cette opération est recommandée quotidiennement pour assurer la stabilité du système.
D'un autre côté, lorsque l'utilisateur veut enregistrer le contenu d'un clavier programmé, par exemple lorsqu'il vient de recevoir un nouveau clavier programmable, dans un fichier nommé "YYY.tpl", il devra saisir la commande suivante dans le sous-répertoire "POSIFLEX.D" :
Pour cette application, l'utilisateur devra être particulièrement attentif quant à la préservation de ces fichiers modèles, et ne jamais les mélanger avec ceux générés par d'autres claviers programmables. En d'autres mots, le transfert d'un fichier généré par un autre clavier programmable vers la gamme KB-6600 peut mélanger le format des données à l'intérieur même de la gamme KB-6600, et vice-versa.
6 UTILITAIRE KBW.EXE pour le modèle KB-6600 SOUS WINDOWS
Cet utilitaire programme le clavier programmable comme le ferait KBM.EXE, mais en utilisant l'interface d'application Windows. Veuillez consulter l'aide en-ligne pour programmer le clavier programmable. Utilisez le clavier PS/2 connecté ou un clavier USB connecté ailleurs, pour la saisie des données des caractères usuels. Utilisez le clic droit de la souris ou la touche " ☐" du clavier pour la saisie de données des codes spéciaux.
7 CONFIGURATION MSR pour le modèle KB-6600
Pour la configuration du MSR sur le modèle KB-6600 à interface PS/2, assurez-vous d'utiliser l'élément de configuration MSR dans les utilitaires de programmation du clavier "KBM.EXE" ou "KBW.EXE" susmentionnés. Dans "KBM.EXE, la configuration MSR se trouve dans la configuration même du clavier, en tant que sous-élément. L'utilitaire est utilisé pour définir chaque piste individuellement, activée ou désactivée, pour la lecture des données ; pour l'envoi des données en approche "Alt"+"Num" ; ou pour la modification des sentinelles de début/fin ; ou pour la modification du taux de transfert des données.
8 UTILITAIRE uKBW.EXE pour le modèle KB-6600U SOUS WINDOWS
Cet utilitaire programme le clavier programmable comme le ferait KBW.EXE, mais fonctionne sur le modèle KB-6600U à interface USB. Veuillez consulter l'aide en-ligne pour programmer le clavier programmable. Utilisez le clavier PS/2 connecté ou un clavier USB connecté ailleurs, pour la saisie des données des caractères usuels. Utilisez le clic droit de la souris ou la touche "☐" du clavier pour la saisie de données des codes spéciaux.
9 CONFIGURATION MSR pour le modèle KB-6600U SOUS WINDOWS
Pour la configuration du MSR sur un modèle KB-6600U à interface USB, utilisez le gestionnaire USB MSR installé dans le dossier
\Drivers\KB\KB6600\USB\USBMSR du CD d'informations sur le produit. L'utilitaire est utilisé pour définir chaque piste individuellement, activée ou désactivée, pour la lecture des données ; pour l'envoi des données en approche "Alt" + "Num" ; ou pour la modification des sentinelles de début/fin ; ou pour la modification du taux de transfert des données.
VI. SPÉCIFICATIONS
CONSTRUCTION : étanche, 86 touches + clé de commande à 6 positions
COULEUR DU VOYANT DEL : Sous tension - Vert
MSR - Vert et rouge (uniquement pour le modèle KB-6600)
TYPE D'INTERRUPTEUR À CLÉ : membrane plus dôme en caoutchouc
COURSE DE FRAPPE : 3,2 mm
DIMENSIONS DU DESSUS DE TOUCHE : 19 x 19 mm pour les touches normales
MÉTHODE : Programmation logicielle sous DOS
(uniquement pour le modèle KB-6600), Win98,
Win 2000, Win XP embarqué ou Win XP Pro sans
programme TSR
COUVERTURE : 84 touches pour 5 pages + une 6-positions
clé de commande avec code de retour réponse
TYPE DE CODE : Codes de numérisation du clavier (KB-6600)
Code ID Utilisation HID (KB-6600U)
LANGUE : anglais ou européen, configuration logicielle
CONTENU DES TOUCHES
LONGUEUR : 1 - 255 octet(s)/touche
MÉMOIRE : mémoire non volatile, 8Ko
VITESSE DE SORTIE
INTERCARACTÈRE : programmable de 0 à 140 msec
RETARD : programmable de 0 à 240 msec
MULTINIVEAU : 8 niveaux au max.(uniquement pour le modèle KB-6600)
VITESSE DE TÉLÉCHARGEMENT : ≤ 40 sec. pour 8 Ko (KB-6600)
≤ 20 sec. pour 8 Ko (KB-6600U)
CLÉ DE COMMANDE :
- 6 positions (LP, L0, L1, L2, L3, L4), la clé peut être retirée en position L0 et L1
- Déverrouillage hardware de la sortie de données du clavier à L0 après la transmission du code de retour réponse, si programmé.
- Capable d'émettre un code de retour réponse programmable pour chaque position, lors du changement de position de la clé.
- Capable d'émettre un code de retour réponse programmable de chaque position sur la réception d'une commande code spécifique de l'ordinateur hôte.
INTERFACE DE SORTIE :

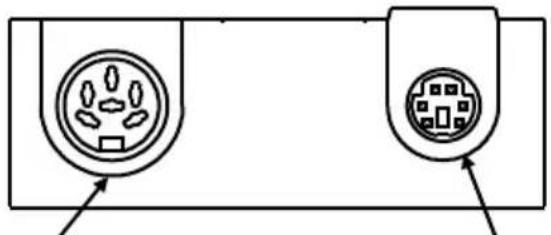

Connexion de l'interface PS2 (KB-6600) :
- Connecteur femelle DIN 6 broches : connecter à l'ordinateur hôte
- Connecteur femelle mini DIN 6 broches : connecter à l'entrée clavier PS2
se branche au PC via le câble
PS2 : 21863152800
se branche sur le clavier PS2
Connexion de l'interface USB (KB-6600U) :
- Connecteur USB type "B" : connecter à l'ordinateur hôte
se branche au PC via le câble USB : 21863150800
LECTEUR DE BANDE MAGNÉTIQUE :
- Décodeur et interface Intégré au bord du clavier (KB-6600) ou Interface USB (KB-6600U)
- Pistes....1 & 2 (pour ISO7811) ou 1, 2 & 3 (pour ISO7811) ou JIS I/ II (pour JIS X 6302)
- Paramètres......Peut être configuré par le logiciel
Spécification du lecteur
| Type de carte applicable | ISO 7811 JIS X | 6302 |
| Méthode d'alimentation de la carte | Manuel Manuel | |
| Sens d'alimentation de la carte | Bi-direction Uni-direction | |
| Fonction lecture / écriture | En lecture uniquement | En lecture uniquement |
| Vitesse d'alimentation de carte | 5 à 55 pouces/sec. | 100 à 55 mm/sec. |
| Taux d'erreur Moins de 0,5% Moins de 0,1% | ||
Format des données carte
| Norme des cartes | IATA ABA | THRIFT | JIS I | JIS II | |
| Piste utilisée Piste 1 | Piste 2 | Piste 3 | Piste 2 | Côté arrière | |
| Méthode d'enregistrement | F2 M | F2 M | F2M F2 M | F2 M | |
| Densité de l'enregistrement | 210 BPI | 75 BPI | 210 BPI | 75 BPI | 210 BPI |
| Capacité d'enregistrement caractères / bits | 79 / 7 | 40 / 5 | 107 / 5 | 40 / 5 | 72 / 7 |
CONSOMMATION ÉLECTRIQUE :
Tension ....5 VCC±10%
Intensité ....125 mA max. (KB-6600 sans MSR)
150 mA max. (KB-6600 avec MSR)
100mA (KB-6600U sans USB MSR)
300mA (KB-6600U avec USB MSR)
MÉCANIQUE :
Dimensions en mm 340 mm x 150 mm x 58 mm
Dimensions en pouces..... 13,4" x 5,9" x 2,3" (L x P x H)
ENVIRONNEMENT :
Température de fonctionnement .... 0de °C à + 50°C
Température de stockage .... -20de °C à + 70°C
Humidité relative .... 90%, sans condensation
INFORMATIONS SUR LA FIABILITÉ :
Interrupteur des touches à pousser : 15 000 000 frappes min.
Mémoire : 100 années au min.
Durée de vie de la tête MSR :... 500 000 passes au min.
