GAWUXxWHRH - Rangement garage Gladiator - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de rangement modulaire pour garage
Marque	Gladiator
Modèle	GAWUXxWHRH
Matériau	Acier et panneaux composites
Utilisation	Intérieur, garage
Capacité de charge – Profilés GearTrack	34 kg par pied linéaire (75 lb/ft)
Capacité de charge – Panneaux GearWall	239 kg/m² (50 lb/ft²)
Installation	Murale sur montants bois ou maçonnerie
Accessoires compatibles	Crochets, bacs, paniers, supports vélos, supports canne à pêche
Garantie	Voir site web ou téléphone : 1 866 342-4089 (US) / 1 800 807-6777 (Canada)
Entretien	Nettoyer avec un chiffon humide, éviter produits abrasifs
Sécurité	Respecter les limites de charge, utiliser des vis appropriées, éviter le câblage électrique
Dimensions – Profilé GearTrack	Longueurs : 81,3 cm (32"), 106,7 cm (42"), 121,9 cm (48")
Dimensions – Panneau GearWall	Largeur : 1,22 m (4 pi), hauteur ajustable par découpe
Poids – Profilé GearTrack	Environ 2,3 kg par profilé (estimation)
Poids – Panneau GearWall	Environ 9 kg par panneau (estimation)
Couleur	Gris (typique, non spécifié)
Pièces détachées	Embouts vendus séparément, garnitures optionnelles
Réparabilité	Remplacement des profilés et panneaux possible
Informations générales	Système modulaire, design américain, compatible avec accessoires Gladiator

FOIRE AUX QUESTIONS - GAWUXxWHRH Gladiator

Quels sont les types de murs compatibles avec le système GAWUXxWHRH ?

Le système peut être installé sur des murs en maçonnerie/béton, des poteaux de bois nus ou des murs de poteaux de bois recouverts de panneaux de gypse (épaisseur 1/2", 5/8" ou 3/4").

Quelle est la capacité de charge maximale des profilés GearTrack ?

La capacité de charge maximale est de 75 lb par pied linéaire (34 kg par 30,48 cm).

Comment installer les profilés GearTrack sur un mur en maçonnerie ?

Avant l'installation, assurez-vous que le mur est imperméabilisé pour éviter l'humidité. Utilisez des vis à maçonnerie et appliquez de l'adhésif de construction sur le profilé pour une meilleure prise. Suivez les étapes de perçage et de fixation décrites dans le manuel.

Quelle distance faut-il laisser entre deux profilés GearTrack si on veut y installer une armoire ?

Si les profilés sont utilisés pour supporter une armoire à outils Gladiator, ils doivent être installés à 18" (46 cm) l'un de l'autre.

Peut-on couper les panneaux GearWall à la taille souhaitée ?

Oui, vous pouvez couper les panneaux GearWall à la longueur voulue, mais la longueur minimale est de 24" (60,96 cm). Utilisez une scie sauteuse ou circulaire pour une coupe nette.

Comment installer les crochets sur les profilés ou panneaux ?

Engagez les brides de montage dans les rainures : soulevez, poussez vers le mur, puis abaissez pour verrouiller. Pour la pince-crochet porte-vélo Claw, tournez la manette de blocage dans le sens antihoraire.

Quel type de vis utiliser pour fixer les profilés sur des poteaux de bois ?

Utilisez des vis à tête plate de type terrasse, résistantes aux intempéries. La longueur recommandée est de 2" (5,08 cm) pour bois nu, et ajustez selon l'épaisseur du panneau de gypse.

Le système peut-il supporter un vélo ?

Oui, avec la pince-crochet porte-vélo Claw v3.0 (incluse dans certains kits) ou les crochets porte-vélo horizontaux/verticaux. Capacité : 25 lb (11,3 kg) par crochet pour le vertical, 50 lb (22,7 kg) pour une paire de crochets horizontaux.

Comment nettoyer les profilés et panneaux ?

Nettoyez avec un chiffon humide et un détergent doux. Évitez les produits abrasifs ou les nettoyants chimiques agressifs qui pourraient endommager la finition.

Où trouver des pièces de rechange ou des accessoires supplémentaires ?

Les accessoires (embouts, garnitures, crochets) sont disponibles séparément. Pour les remplacer, contactez le service client Gladiator au 1 866 342-4089 (États-Unis) ou 1 800 807-6777 (Canada), ou visitez le site www.gladiatorgarageworks.com.

MODE D'EMPLOI GAWUXxWHRH Gladiator

Installation des profils GearTrack 18
Installation des panneaux Gearwall 21

INSTRUCTION D'INSTALLATION DES CROCHETS, DES BACS ET DES PANIERS 26

GARANTIE 28

INDICE

SEGURIDAD PARA LA INSTALACION DE CANALES GEARTRACK® Y PANELES GEARWALL® 30
INSTRUCCIONES PARA LA INSTALACION DE CANALES GEARTRACK® Y PANELES GEARWALL® 30

Instale los canales GearTrack 32
Instale los paneles Gearwall 35

Votre sécurité et celle des autres est très importante.

Nous donnns de nombreux messages de securite importants dans ce manuel et sur voire appareil menager. Assurez-vous de tous lres messages de securite et de you conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivont le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

A VERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

INSTRUCTIONS D'INSTALLATION DES PROFILES GEARTRACK® ET DES PANNEaux GEARWALL®

Pieces et outils

Retirer toutes les pieces et les attaches de leur emballage et eliminer/recycler tous les materiaux d'emballage.
Rassemblers ouils et pioces nccessaires avant d'entreprenre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

PIÉCES
Pièces	Profilés GearTrack®			Panneaux GearWalf®
	Mur de maconnerie/béton	Poteaux de bois nu	Mur de poteaux de bois gami de panneaux de glimpse 1/2"(1,3 cm), 5/8" (1,6 cm), 3/4" (1,9 cm)	Mur de maconnerie/béton	Poteaux de bois nu	Mur de poteaux de bois gami de panneaux de glimpse 1/2"(1,3 cm), 5/8" (1,6 cm), 3/4" (1,9 cm)
N° 8 x 1 1⁄2"(3,08 cm)*
N° 8 x 2" (5,08 cm) (comprise)*
3/16" (4,76 mm) x 1 3⁄4" (4,45 cm)**
Adhésif de construction
Poteaux de bois de 2" (5,08 cm) x 4" (10,16 cm)
1/4" (6,3 mm) x 2 1⁄4" (6,99 cm)**

• Utiliser une vis pour terrasse de type à tête plate résistance aux interpérières.
• Utiliser une vis pour maconnerie de type à tête plate.

OUTILS
Outils	Profilés GearTrack®			Panneaux GearWall®
	Mur de maconnerie/béton	Poteaux de bois nu	Mur de poteaux de bois gam de panneaux de glimpse 1/2"(1,3 cm), 5/8" (1,6 cm), 3/4" (1,9 cm)	Mur de maconnerie/béton	Poteaux de bois nu	Mur de poteaux de bois gam de panneaux de glimpse 1/2"(1,3 cm), 5/8" (1,6 cm), 3/4" (1,9 cm)
Niveau
Ruban à mesurer
Perceuse sans fil
Forets de 1/8" (3 mm) pour avant-trous
Détecteur de poteau
Détecteur de tension CA
Carre
Crayon
Scie sauteuse
Scie circulaire
Cordeau à craie
Niveau de ligne
Perceuse à percussion
Pistolet de calfeurage
Cordeau à craie avec fil à plomb
Foret à maconnerie de 3/16" (4,7 mm) X 5" (12,7 cm)
Foret à maconnerie de 5/32"(3,9 mm)

La profondeur de filetage des vis dans le poteau de bois devrait etre de 1" (2,54 cm) minimum Pour les panneaux de glimpse d'une epaisseeur non indiquee dans le tableau ci-dessus, voir la figure ci-dessous.

Panneau GearWall® Panel Profile GearTrack

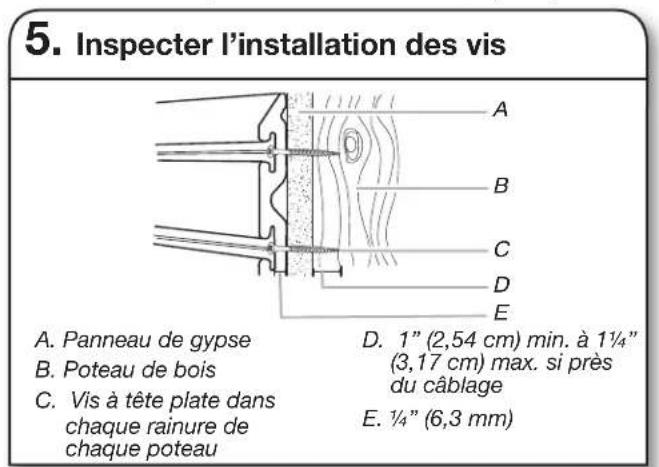

A. Panneau de gypse
B. Poteau de bois
C. Vis à tête plate dans chaque rainure de chaque poteau

D. 1" (2,54 cm) min. à 1¼" (3,17 cm) max. si pres du cablage
E. 1 / 4 (6,3 mm)

IMPORTANT : Choiser la longueur des vis en fonction de la position des cables électriques. Veiller à ce qu'aucune vis ne puisse endommager l'isolant d'un cable électrique.

REMARQUE: La limite de poids maximale est de 75 lb par pied linéaire (30,48 cm) pour les profilés GearTrack® et de 50 lb par pied carré (2,39 kPa) pour les panneaux GearWall®.

Installation des profilés GearTrack®

Préparation du mur

Mur de maconnerie/beton

■Avant d'installer les profilés GearTrack® sur un mur de maconnerie, on doit assurer l'étanchéité du mur pour éviter toute introduction de mildiou ou déterioration de fondation. Un mur qui semble être sec peut en fait accumulator de l'humidité après avoir été garni de panneaux. Lors de l'installation des profilés, veiller à respecter les dispositions de tous les codes et règlements locaux en vigueur.

Poteaux de bois et panneaux de gypse sur poteaux de bois

1. Localiser les poteaux et le câblage

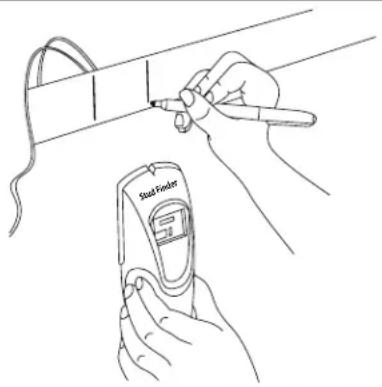

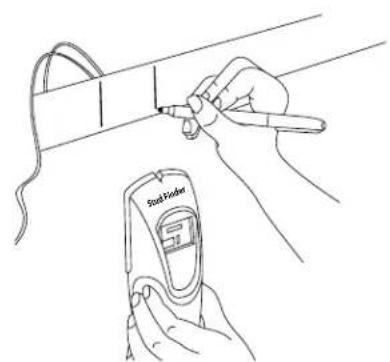

Utiliser un détector du poteau pour marquer les bords des poteaux dans la zone d'installation planifiée. S'assurer de marquer également les emplacements de câblage électric.

IMPORTANT : Choisir la longueur des vis en fonction de la position des cables electriques. Veiller à ce qu'aucune vis ne puisse endommager l'isolant d'un cable electrique.

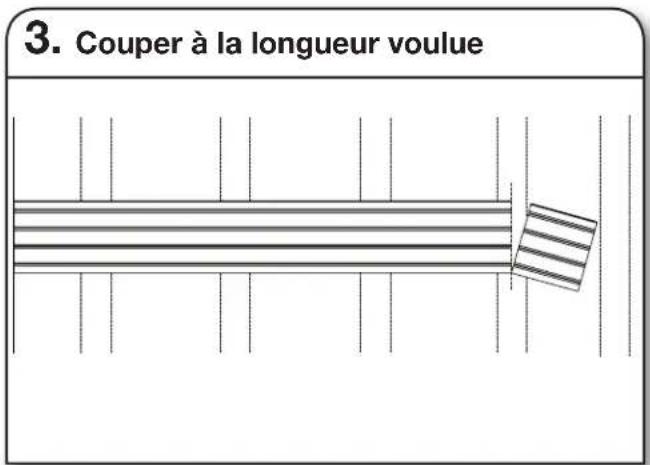

3. Couper à la longueur voulue

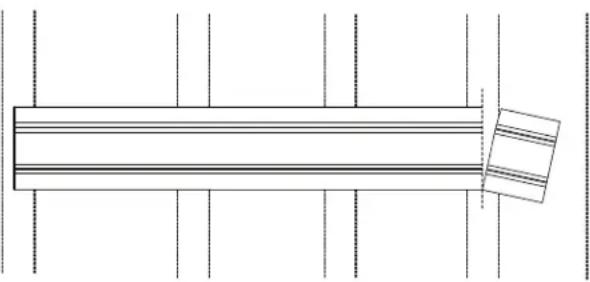

Si nécessaire, couper la première section de profilé à cette longueur (veiller à l'équerrage).

REMARQUE: On ne doit pas utiliser de profilé de longueur inférieure à 24 po (60,96 cm).

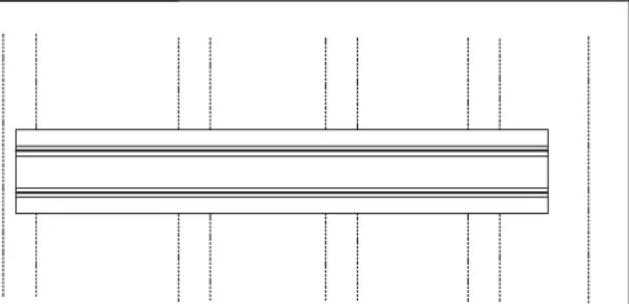

2. Mesurer les profilés

■ Installer chaque profilé GearTrack® sur le mur de telle manière que chaque extrémité soit en appui sur un poteau de bois. Mesurer depuis le centre du poteau au début de la surface à recouvrir jusqu'àu centre du dernier poteau en bois situé à moins de 32" (81,3 cm), de 42" (106,7 cm) ou de 48" (121,9 cm) selon la longueur du profilé GearTrack®.

Installation des profilés

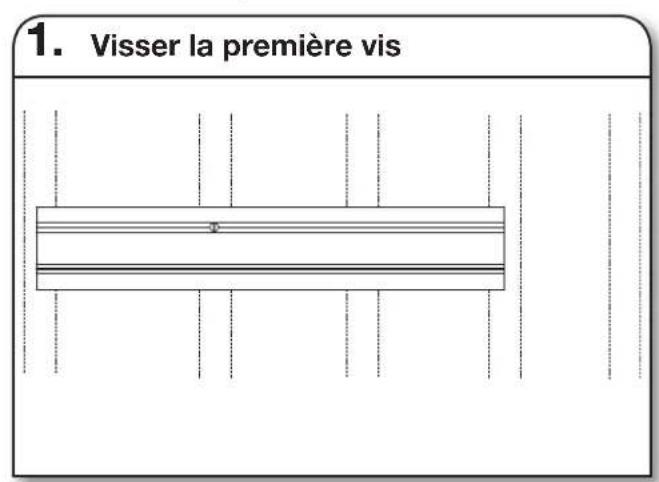

En maintainant le profilé en place à l'emplacement désiré, visser une vis dans la rainure supérieure et dans le centre du poteau le plus proche du milieu du profilé jusqu'à ce qu'elle soit au ras de la surface.

REMARQUE: Si les profilés GearTrack® sont installés sur un mur de maconnerie ou de béton,mettre de l'adhesif de construction sur le profilé GearTrack® avant de le fixer au mur pour une meilleure prise.

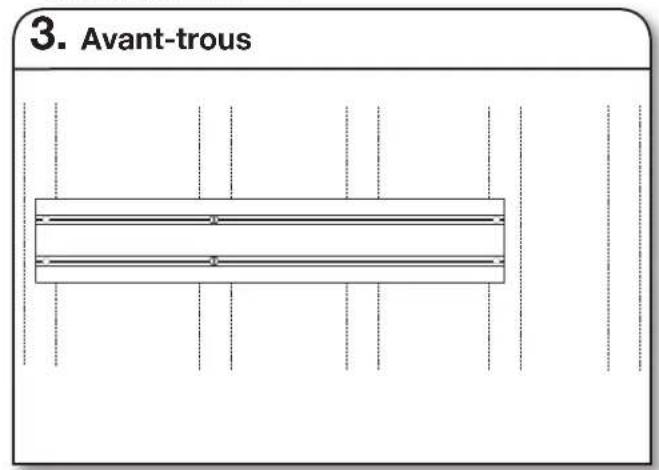

En cas de fissuration, il peut s'avérer nécessaire de percer des avant-trous et de fraiser chaque trou de vis pres des extrémités des profilés avec un foret de^1/8 (3 mm).

S'assurer que toutes les vis sont installées et au ras de la surface de chaque profilé.

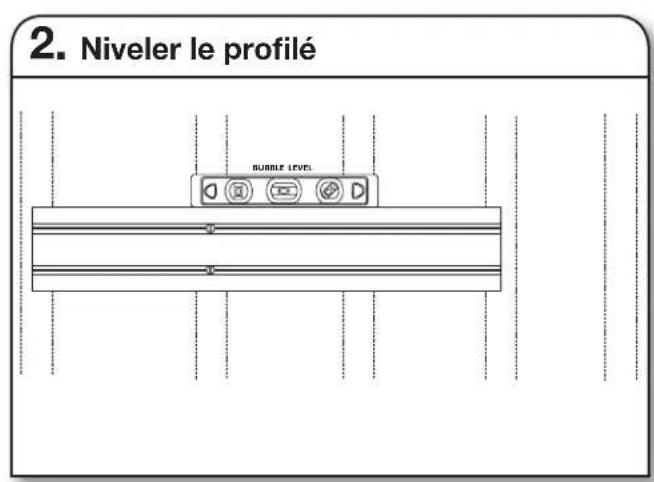

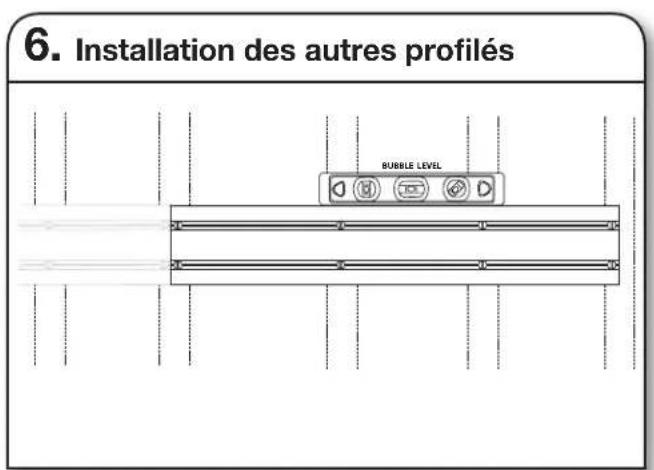

Vérifier que le profile GearTrack est de niveau, puis visser une deuxième vis à travers la rainure inférieure et dans le centre du même poteau comme dans l'etape précédente.

Visser une vis dans chaque rainure de chaque poteau dans la zone d'installation.

Répéter ce processus pour chaque profile apposé.

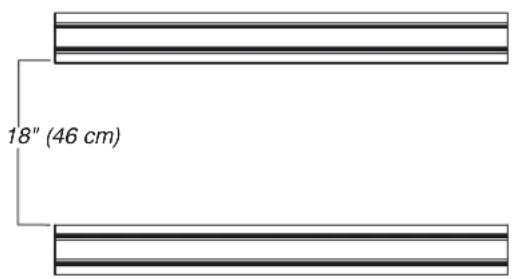

7. Espacement des profilés

REMARQUE: Si les profilés doivent être utilisés pour supporter les crochets d'accessoires et/ou les petits bacs d'objets,ils peuvent être espaces au besoin. Si des profilés sont utilisés pour supporter une armoire à outils Gladiator, ils doivent être installés à 18" (46 cm) l'un de l'autre.

8. Installation des embouts (vendus séparément)

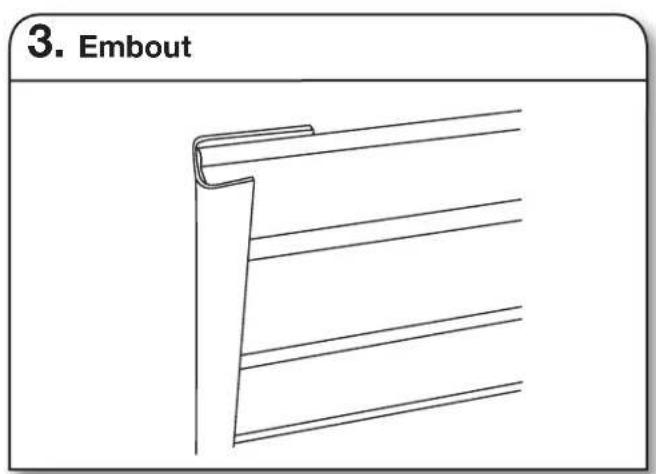

■Enclencher les embouts sur chaque extrémité du profilé GearTrack®.

Installation des panneaux Gearwall®

Planification de l'installation

- Tracer une ligne de niveau à la croie à une hauteur pratique sur le(s) mur(s). Mesurer la distance entre la ligne à la croie et le plafond et déterminer le point du plafond le plus bas le long du mur.

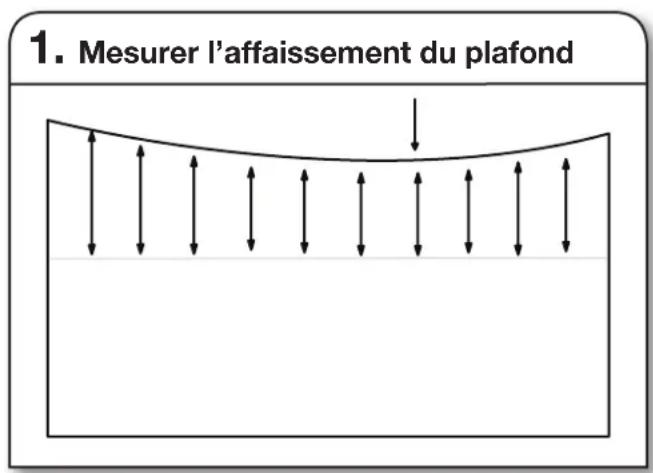

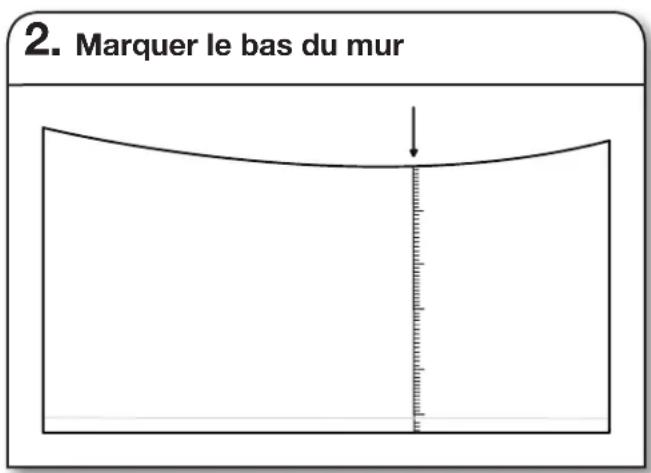

A partir du point le plus bas du plafond, mesurer jusqu'au plancher. Arrondir au chiffre inférieur la mesure en pieds, puis marquer. Tracer une ligne en craie de 1 / 4 (6,3 mm) sous la marque. Repeter cette etape pour les autres murs.
REMARQUE: Pour une installation murale partielle, il suffit de tracer une ligne de croie au niveau de la hauteur désirée du bas du mur.

Préparation du mur

Mur de maconnerie/beton

Avant d'installer les panneaux sur un mur de maconnerie/beton, il faut installer des poteaux de bois de 2 (5,08 cm) x 4" (10,16 cm) au mur avec le cote de 4 (10,16 cm) contre le mur. Les poteaux de bois doivent etre installes sur toute la surface du mur d'ou les panneaux GearWall® seront installés. Ceci donne une surface nivelee pour I'installation des panneaux.

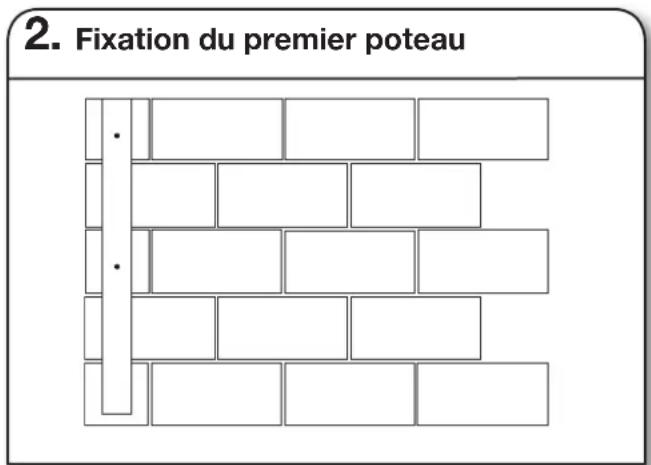

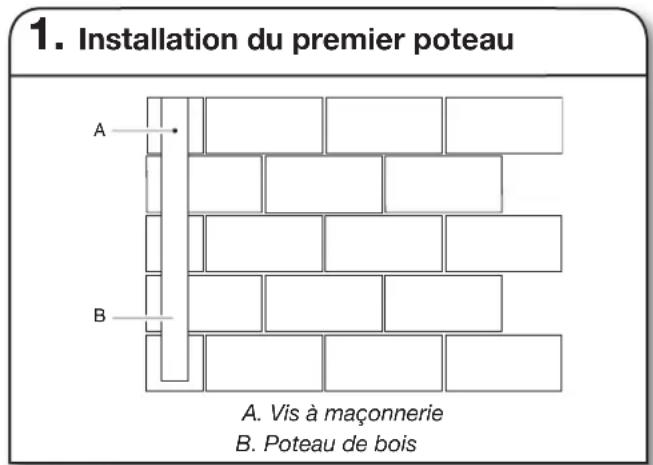

■ Installer le premier poteau au bord du début de la surface à recouvrir pour servir de guide. Percer un trou à travers le poteau et dans la surface murale. Consulier les instructions du fabricant de vis à maconnerie concernant l'installation. Pour obtenir de mêleurs résultats, utiliser une perceuse à percussion et un foret de maconnerie.
REMARQUE: Pour une(Meilleure)prise, on peut également appliquer un adhesif de construction sur le poteau avant de le fixer sur le mur.

Fixer le poteau au mur au moyen des vis de maconnerie de 1 / 4 (6,3 mm) × 2% (6,9 cm) à chaque 18" (45,72 cm).

3. Mesure de l'emplacement des autres poteaux

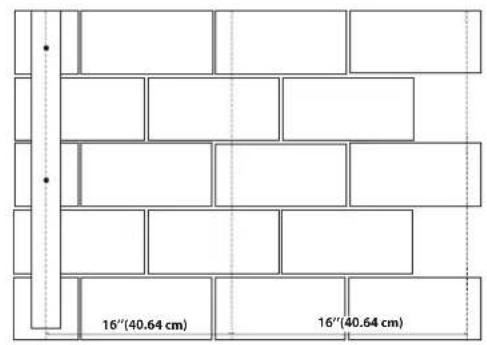

Utiliser ce poteau comme reference. Mesurer 16" (40,64 cm) du coin et tracer une ligne de craie verticale à l'aide d'un cordeau à craie avec fil à plomb. Tracer une ligne de craie tous les 16" (40,64 cm) à partir de ce point.

4. Installation des autres poteaux

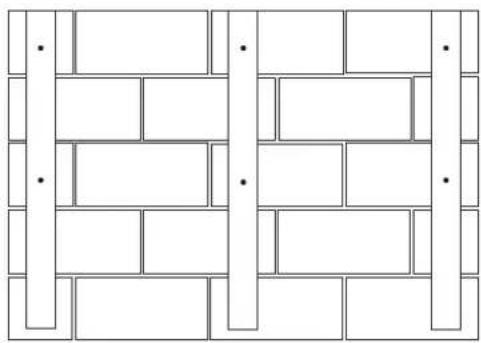

Aligner le centre de chaque poteau avec la ligne de craie. Fixer les autres poteaux au mur de la maniere décrite aux étapes de 1 à 2.

Poteaux de bois et panneaux de gypse sur poteaux de bois

1. Localiser les poteaux et le câblage

Utiliser un détecteur de poteau pour marquer les bords des poteaux dans la zone d'installation planifiée. S'assurer de marquer également les emplacements de cablage électrique.

IMPORTANT : Choisir la longueur des vis en fonction de la position des cables électriques. Veiller à ce qu'aucune vis ne puisse endommager l'isolant d'un cable électrique.

Montage des panneaux

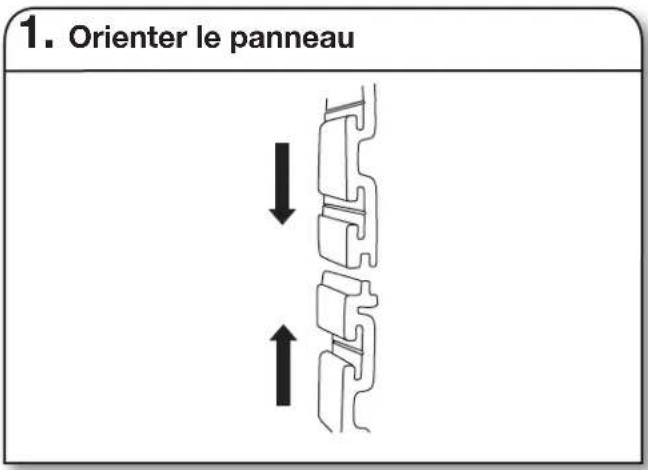

Les panneaux sont installés avec la languette de verrouillage vers le haut et la rainure vers le bas.

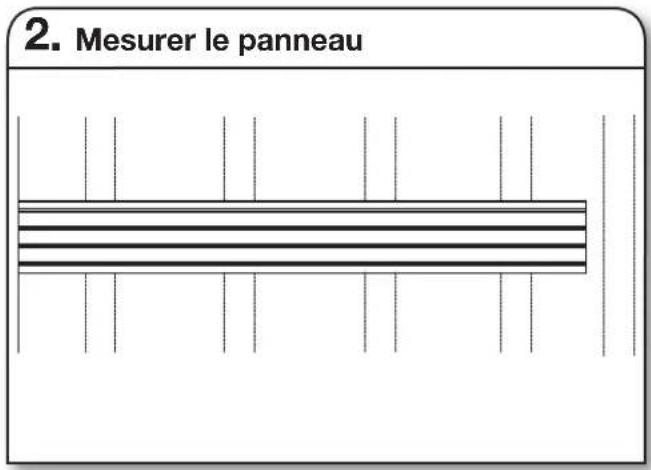

Couper le premier panneau à cette longueur en s'assurant que le découvertage est bien carré. Veiller également à découverteur autour des fenêtres, des portes et des prises.

REMARQUE: On ne doit pas utiliser de panneau de longueur inférieure à 24" (60,96 cm).

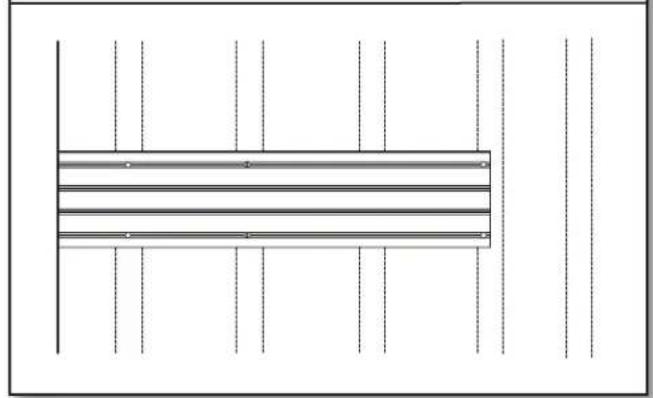

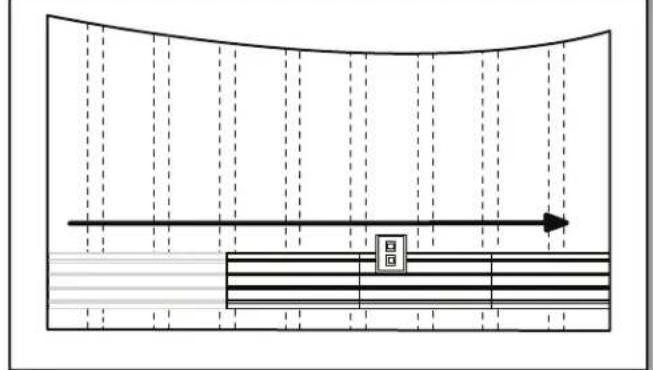

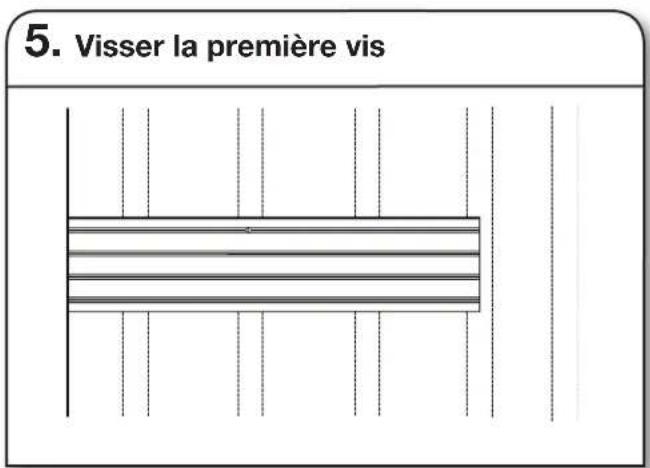

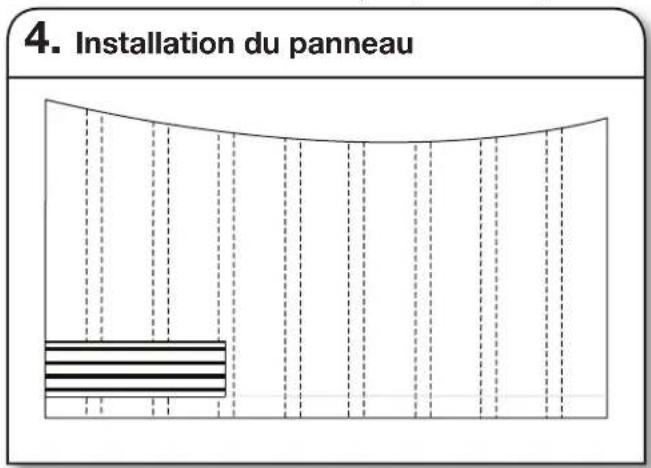

En maintainant le panneau en place à l'emplacement désiré, visser une vis dans la rainure supérieure et dans le poteau le plus proche du milieu du profilé jusqu'à ce qu'elle soit au ras de la surface.

• Mesurer la distance du bord de la surface à recouvrir jusqu'à centre du dernier poteau de bois qui se trouve à 4 pieds (1,22 m). Prendre note de l'interférence des fenêtres, des portes et des prises.

• Placer le panneau au-dessus de la ligne de craie horizontally appliquée selon les instructions dans la section "Préparation du mur". Aligner le panneau avec le bord et la ligne de craie horizontally.

REMARQUE: Si de la garniture en option doit être installée, s'assurer d'appliquer la garniture à ce moment si le montage doit être effectué contre un coin intérieur (voir "Options de garniture" pour les détails).

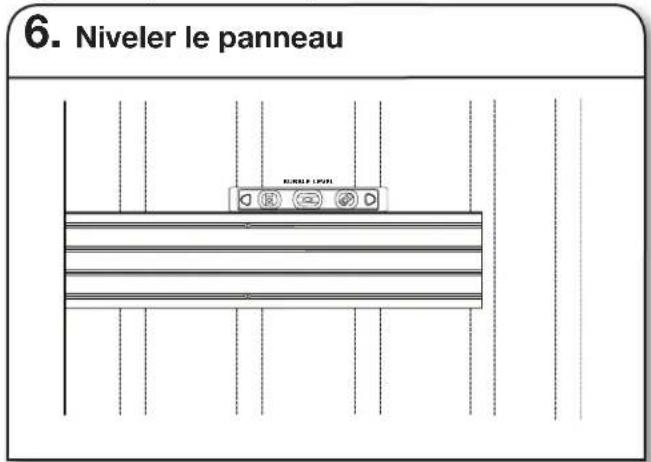

Vérifier que le panneau est de niveau, puis visser une deuxieme vis à travers la rainure inférieure et dans le même poteau comme dans l'étépe précédente.

1. Avant-trous

   En cas de fissuration, il peut s'avérer nécessaire de percer des avant-trous et de fraiser chaque trou de vis pres des extrémités des profilés.

2. Répéter jusqu'à l'installation du dernier panneau

   Répéter les étapes 1 à 4 avec les autres panneaux à installer jusqu'au bord opposé de la surface à recouvrir.
   REMARQUE: Si de la garniture en option doit être installée, s'assurer d'appliquer la garniture autour de toutes les fenêtres, portes et prises de la surface à recouvrir, ainsi que sur le dernier panneau si installe contre un coin intérieur (voir "Options de garniture" pour les détails).

3. Visser les autres vis

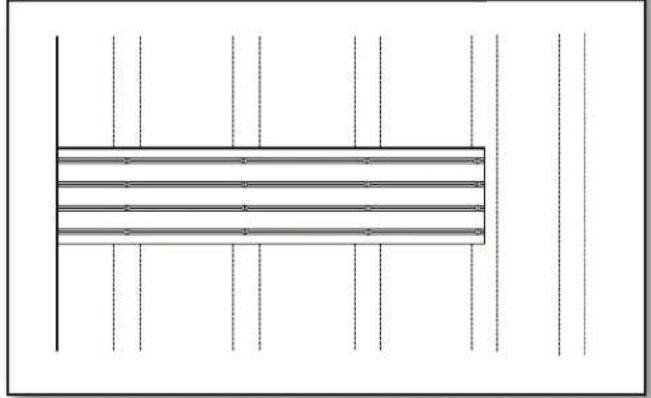

   Visser une vis dans chaque rainure de chaque poteau dans la zone d'installation.

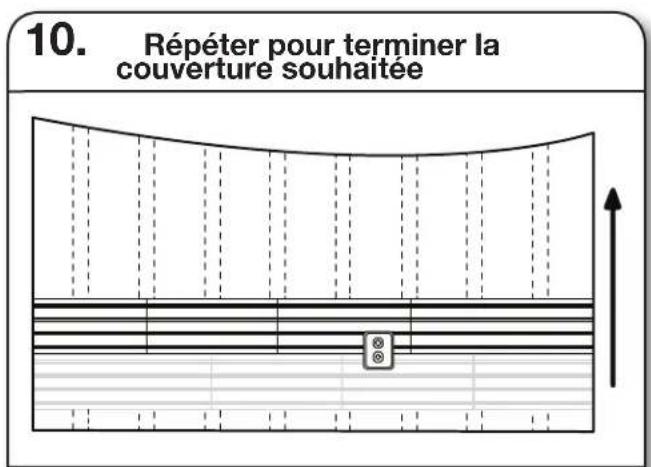

Répéter l' étape 5, en installing chaque rangée de panneaux muraux jusqu'à ce que le mur soit fini. Si le mur est plus large que le panneau de 4 pi (1,22 m), onaura besoin de décaler les joints du panneau vertical sur chaque rangée avec lesCeux des poteaux de bois.Voir I'illustration.
REMARQUE: On peut couper la dernière rangée de panneaux en longueur pour obtenir la hauteur nécessaire.

Options de garniture

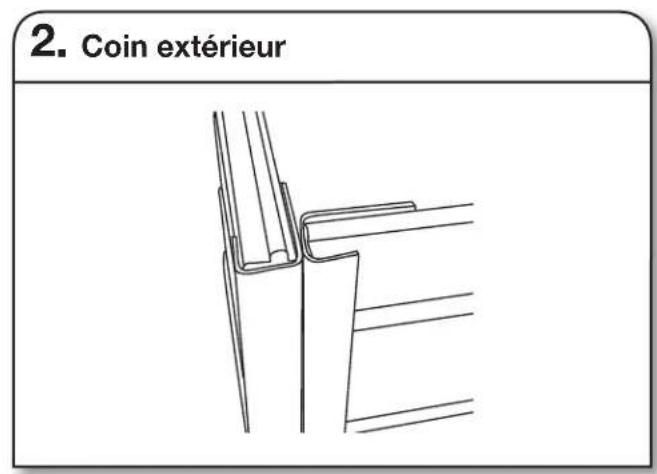

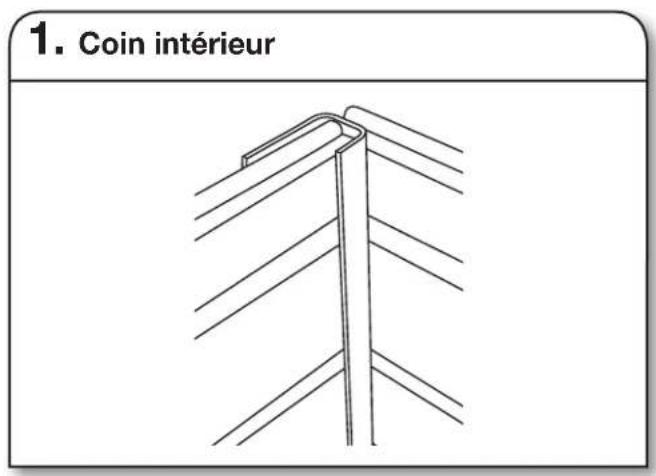

Les garnitures peuvent etre apposees aux coins et bords exposés. Voici quelques configurations recommendees :

REMARQUE: Les options de garnitures actuelles ne s'appliquent au mur de maconnerie ou de béton.

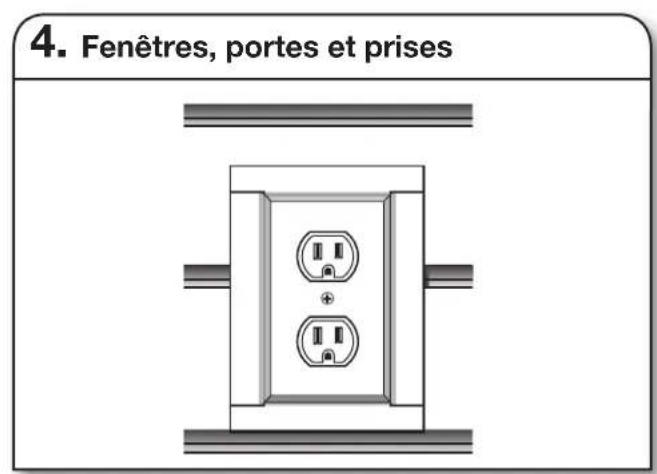

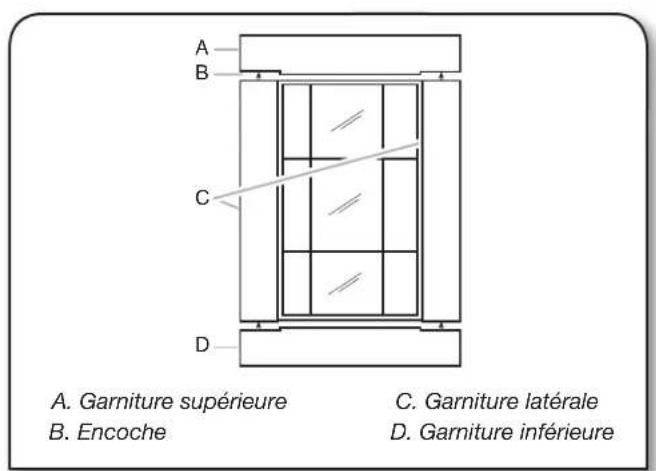

La garniture peut également être appliquée autour des fenêtres, portes et prises. S'assurer d'encocher la garniture comme indiqué pour un ajustement parfait :

INSTRUCTION D'INSTALLATION DES CROCHETS, DES BACS ET DES PANIERS

Pièces Limité de poids maximum
Crocket Claw, crochet double, gros crochet, crochet lourdes charges	50 lb (22,7 kg)
Crocket porte-vélo horizontal	25 lb (11,3 kg) pour chaque crochet et 50 lb (22,7 kg) pour une paire de crochets
Crocket profond, crochet large, crochet porte-vélo vertical	30 lb (13,6 kg)
Crocket à outils, crochet-support, crochet double, crochet en S, crochet cuillère	25 lb (11,3 kg)
Crocket pour canne à pêche 10 flb (4,5 kg) pour chaque crochet et 20 flb (9,1 kg) pour une pafire de crochets
Crocket en L, crochet en J, crochet boucle 5 lb (2,2 kg)
Support de bac d'entreposeage 25 lb (11,3 kg) pour chaque crochet et 50 lb (22,7 kg) pour une paire de crochets
Panier-filet de 24" (60,96 cm) 35 lb (15,9 kg)
Panier grillagé de 18" (45,7 cm) 35 lb (15,9 kg)
Sac de golf 25 lb (11,3 kg)
Casiers pour petits articles 10 lb (4,5 kg)

IMPORTANT : Produit concu pour une installation sur des panneaux Gladiator® Garageworks GearWall® ou des profils GearTrack®. REMARQUE : Vérifier que lors de l'installation des panneaux GearWall® ou des profilés GearTrack® Gladiator®, une vis de montage a été placée dans chaque rainure au niveau de chaque poteau du colombage, avec intervalle horizontal maximum de 24" (60,96 cm) entre les vis.

Gros crochet Crochet porte-vélo vertical Crochet en S	Crochet en L	JH
Crocket lourdes charges	Crocket à outils	JQ
		Panier-filet
Crochet profond	Crochet double	JL
		Panier métallique

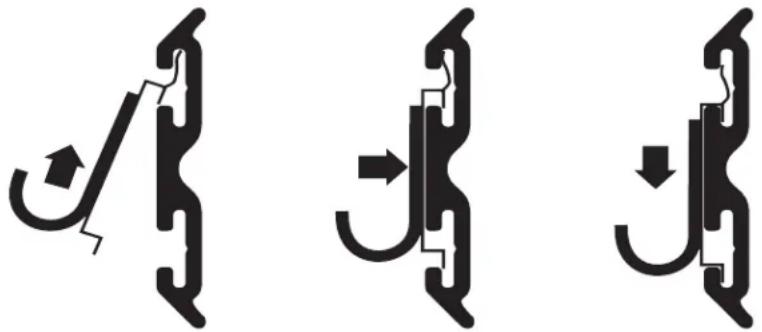

Installation des crochets aux profils GearTrack®/panneaux GearWall®

Installation de la pince-crochet porte-velo de pointe Claw v3.0

Pince-crochet porte-vélo de pointe Claw

A. Manette de blocage

Installation du crochet pour canne à pêche

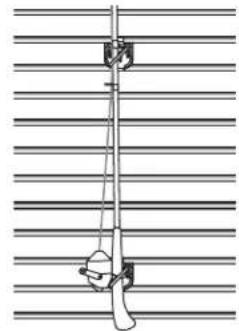

Crocket pour canne à pêche (vertical)

IMPORTANT :

La pince-crochet porte-vélo de pointe Gladiator Claw™ v3.0 peut soutenir n'importe laquelle des roues du vélo.

1. Determiner l'emplacement ou l'on souhaite suspendre le velo. Engager la bride de montage de la pince-crochet porte-velo dans les rainures murales : soulever, pousser vers le mur et abaiser les rives de bride dans les rainures.
2. Examiner la pince-crochet porte-velo depuis le côte pour s'assurer que les rives de bride de montage sont complètement engagées dans les rainures.
3. Tourner la manette de blocage dans le sens antihoraire pour verrouiller la pince-crochet porte-vélo au panneau GearWall ou au profilé GearTrack. S'assurer que la manette de blocage est à la position de verrouillage complet, tel qu'illustré.
4. Enforcer le pouvoir jusqu'à ce les bras du crochet soient en position ouverte.
5. Soulever le vélo et pousser le pneau du vélo contre le poussoir. Les bras du crochet ferneront autour de la roue. S'assurer que les deux bras sont complètement fermés autour de la roue.
6. Pour-retirer le vélo, le soulever et pousser le pneau du vélo contre le pouvoir. Les bras du crochet s'ouvront pour libérer la roue du vélo.

Crocket pour canne à pêche (horizontal)

Conqu pour etre utilisé en paire, l'ensemble de quatre crochets pour canne a péche soutiendra deux cannes a péche montées verticalement ou horizontalement, comme indiquedci-haut.

1. Installer les crochets pour canne à pêche dans les rainures du panneau GearWall ou du profilé GearTrack de sorte que la distance entre crochets soit la moitié de la longueur de la canne à pêche.
   REMARQUE: Engager les rives d'accrochage dans les rainures murales : soulever, pousser vers le mur puis abaisser les rives pour les engager dans les rainures.
2. Inspector le support depuis les cotés pour vérifier que les rives d'accrochage sont parfaitement engagées dans les rainures - voir l'illustration.
3. Placer la canne à pêche sur le crochet.

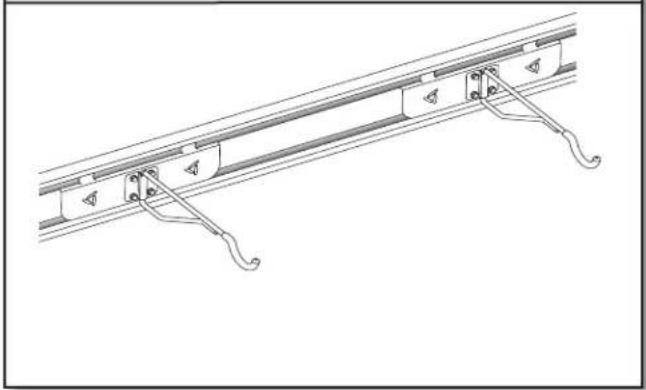

Installation du crochet portevélo horizontal

Crocket porte-vélo horizontal

Lorsqu'il n'est pas utilise, le crochet porte-velo peut etre rabattu contre le support.

1. Engager les rives d'accrochage sur le crochet porte-velo dans les rainures du panneau GearWal® ou du profilé GearTrack®: soulever, pousser contre le mur, et abaiser pour que les deux rives s'engagent parfaitement dans les rainures d'accrochage.
2. Inspector le support depuis les cotés pour vérifier que les rives d'accrochage sont parfaitement engagées dans les rainures - voir l'illustration.

Installation du support de bac d'entreposeage

Support de bac d'entreposage

Concus pour etre utilisés en paire,les supports de bac peuvent soutenir un bac d'une capacité maximum de 18 gallons.

1. Mesurer la longueur du bac d'entreposage à une hauteur de 4" (10,2 cm) à 5" (12,7 cm) à partir de la base.
2. Placer les supports de bac d'entreposage dans les rainures du panneau GearWall ou du profilé GearTrack de sorte que la distance entre la partie supérieure des supports soit identique à la longueur du bac d'entreposage.

REMARQUE: Engager les rives d'accrochage dans les rainures murales : soulever, pousser vers le mur puis abaisser les rives pour les engager dans les rainures.

1. Inspector le support depuis les cotés pour vérifier que les rives d'accrochage sont parfaitement engagées dans les rainures - voir l'illustration.
2. Placer le bac d'entreposage dans les supports de bac de façon à ce que le fond et les côtes du bac soient soutenus par les supports de bac d'entreposage.

GARANTIE

Pour des informations sur la garantie :

Aux Etats-Unis, composer le 1 866 342-4089 ou visitor notre site Web à l'adresse

Au Canada, composer le 1 800 807-6777 ou visitor notre site Web à l'adresse

ll y a plusieurs avantages à enregistrer le produit. Pour obtaining plus de renseignements et enregistrer le produit en ligne, visiter le www.gladiatorgarageworks.com.

REMARQUES
