Caractéristiques	Détails
Type de produit	Lampe
Style	Moderne
Matériaux	Acier, verre
Source lumineuse	LED
Puissance	Non spécifiée
Type d'ampoule	Non inclus
Dimensions	Non spécifiées
Couleur	Noir
Utilisation intérieure/extérieur	Intérieur
Installation	Fixation murale
Maintenance	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Sécurité	Respecter les normes électriques en vigueur
Garantie	Non spécifiée
Informations supplémentaires	Vérifier la compatibilité avec les ampoules LED avant l'achat

FOIRE AUX QUESTIONS - Jolie FR30106BX Fredrick Ramond

Comment installer la lampe Fredrick Ramond Jolie FR30106BX ?

Pour installer la lampe, commencez par couper l'alimentation électrique. Fixez le support au plafond à l'aide des vis fournies. Connectez les fils électriques en respectant les couleurs (noir à noir, blanc à blanc) et fixez la lampe au support.

Quelle est la puissance maximale de l'ampoule pour la Fredrick Ramond Jolie FR30106BX ?

La puissance maximale recommandée pour l'ampoule de la lampe Fredrick Ramond Jolie FR30106BX est de 60 watts.

Comment nettoyer la lampe Fredrick Ramond Jolie FR30106BX ?

Pour nettoyer la lampe, utilisez un chiffon doux et sec. Évitez les produits chimiques abrasifs qui pourraient endommager la finition.

La lampe Fredrick Ramond Jolie FR30106BX est-elle compatible avec les ampoules LED ?

Oui, la lampe Fredrick Ramond Jolie FR30106BX est compatible avec les ampoules LED. Assurez-vous de choisir des ampoules qui respectent la puissance maximale recommandée.

Que faire si la lampe ne fonctionne pas ?

Si la lampe ne fonctionne pas, vérifiez d'abord l'alimentation électrique. Assurez-vous que l'ampoule est bien vissée et qu'elle n'est pas grillée. Si le problème persiste, consultez un électricien.

La lampe Fredrick Ramond Jolie FR30106BX est-elle dimmable ?

La lampe Fredrick Ramond Jolie FR30106BX n'est pas fournie avec un variateur. Pour la rendre dimmable, il est nécessaire d'utiliser un variateur compatible avec les ampoules utilisées.

Quels sont les matériaux utilisés pour la lampe Fredrick Ramond Jolie FR30106BX ?

La lampe Fredrick Ramond Jolie FR30106BX est fabriquée en métal et en verre, offrant une finition élégante et durable.

Quelle est la garantie pour la lampe Fredrick Ramond Jolie FR30106BX ?

La lampe Fredrick Ramond Jolie FR30106BX est généralement couverte par une garantie de 1 an contre les défauts de fabrication. Vérifiez les conditions spécifiques auprès du revendeur.

MODE D'EMPLOI Jolie FR30106BX Fredrick Ramond

Les Instructions D'assemblage

Numéro d'article: FR30106

commencez ici

1. Trouvez un espave libre dans le quel vous pouvez travailler.
2. Débailliez appareil de la boîte.
3. Examinez attentivement les instructions avant le montage.

*** La construction de ce dispositif sera réalisé selon la première de montage de la bride de montage de la boîte de jonction, toutes les connexions électriques nécessaires, l'assemblage du corps principal du dispositif de fixation, le montage de la fixation à la paroi, puis l'installation du vorre.

Remarque: Il sera nécessaire de déterminer la longueur des tiges don't vous aurez besoin pour accrocher votre projecteur à la hauteur souhaitée. Après cela a été établi, s'il vous plaît suivez les instructions ci-dessous.

1. Slip première section de tige (B) le long du fil et du fil dans le haut du corps de l'apparcil principal (A).
2. Glissez la prochaine section de la tige (C) le long du fil et du fil dans le haut de la tige déjà installé — Voir Schéma 1.
3. Continuez à ajouter des sections de tige jusqu'à ce que toute la longueur nécessaire a été fixé à l'appareil.
4. Después de instalar el último vástago, retire el lazo (L) del dosel abriendo el eslabón de la cadena. Retire el lazo y el hilo en la parte superior del vástago. Ahora vuelva a enganchar el lazo en el eslabón de la cadena y cierre el acoplamiento - yea. Díbulo 2.

5. Appareil peut maintenant être monté au plafond en suivant notice de montage (FR30106) fourni.

6. Después de instalar luminaria se puede lamped consecuencia.

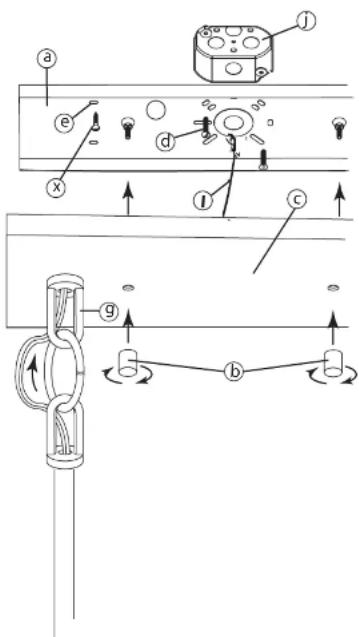

1. Pour commencer l'installation de votre appareil fixez d'abord la plaque de montage (a) à la boîte de jonction (j). Pour ce faire, il suffit d'abord de visser les boulons (b) des vis dans la plaque de montage (a) qui maintiennent la plaque de montage (a) sur la verrière (c) - voir le schéma 1.
2. Retirez la plaque de montage de la verrière et retirez les embouts appropriés pour permettre à la plaque de montage d'être fixée à la boîte de jonction, à l'aide de vis (d) NON FOURNIES.
3. REMARQUE: une ancre supplémentaire (x) peut être utilisée et est recommandée. Ils peuvent être installés à travers les trous (e) de la plaque de montage (a). Utilisez des ancres appropriées pour le matériau que vous ancrez aussi.
4. Ensemble de montage suivant selon les instructions fournies. Revenez sur cette page, pour terminer l'installation de votre appareil. À cette page, pour terminer l'installation de votre appareil.

AVERTISSEMENT DE SÉCURITÉ: LIRE LES INSTRUCTIONS DE CÂBLAGE ET DE MISE À LA TERRE (I.S. 18) ET TOUTES DIRECTIVES ADDITIONNELLES. ETEINDRE L'ALIMENTATION LORS DE L'INSTALLATION. SI UN NOUVEAU CABLAGE EST NÉCESSAIRE, CONSULTEZ UN ÉLECTRICIEN QUALIFIÉ OU LES AUTORITÉS LOCALES POUR LES EXIGENCES DE CODE.

Effectuer des connexions électriques entre le fil d'alimentation et les fils conducteurs de fi xture. Reportez-vous à la feuille d'instructions (I.S. 18) et suivez toutes les instructions pour effectuer toutes les connexions de câblage nécessaires. Reportez-vous ensuite à cette fiche pour terminer l'installation de cette luminaire.

1. Une fois les liges et la boucle attachées à l'auvent, faites passer le fil à travers le trou central de la boucle (g) sur l'auvent.
2. Effectuez maintenant toutes les connoxions électriques en suivant la fiche d'Instructions FRIS-18 fournie.
3. Accrochez le câble d'inspection (I) à la plaque de montage (A) pour soutenir le luminaire pendant le câblage
4. Glissez maintenant les vis de montage (s) dans les trous du pavillon (c) et vissez les boutons cylindriques (b) pour fixer le luminaire au plafond.

Suivez maintenant la feuille d'instructions d'installation du panneau de verre fourni pour compléter l'assemblage.

{DRAWING 1}

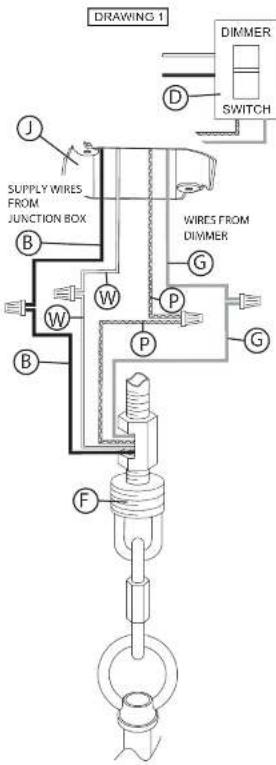

Instructions de câblage pour gradateur LED 0-10 volts

commencez ici

Votre luminaire est conçu pour pouvoir utiliser un variateur à incandescence standard ou un variateur LED 0-10 volts. Si un gradateur LED 0-10 volts est utilisé, il peut être nécessaire d'avoir un câblage supplémentaire installé entre le variateur et le luminaire. Consulter un électricien sera

1. Si vous utilisez le gradateur optionnel 0-10 volts, quatre fils sortent de la boîte de jonction. (B) Noir [+], (W) Blanc [-], le câblage est pour la tension 120/277. Les (G) Gray {-} et (P) Purple (+) sont pour les fils 0-10 volts du gradateur (D) - voir Schéma 1.
2. Le luminaire à quatre fils de couleurs correspondentes. Lorsque vous effectuez les connexions des fils, suivez le tableau ci-dessous.

Si vous utilisez un variateur à incandescence, suivez les instructions du fabricant.

REMARQUE: ASSUREZ-VOUS DE COUVERCLE LE FIL GRIS ET VIOLET DU LUMINAIRE À L'INTÉRIEUR DE L'AUVENT, S'ILS NE SONT PAS PLAFONNÉS, ILS PROVOQUENT UN COURT-CIRCUIT ET LE LUMINAIRE NE FONCTIONNE PAS.

IS-SCC [installation de câbles de sécurité]

French

commencez ici

AVERTISSEMENT: POUR ÉVITER UNE ÉLECTROCUTION, CETTE SECTION DE LA FEUILLE D'INSTRUCTIONS EST DANS LE SEUL BUT DE CÂBLE DE SÉCURITÉ INSTALLATION, ET NE DOIT PAS ÊTRE UTILISÉ POUR FAIRE LES CONNEXIONS ÉLECTRIQUES.

• Le câble de sécurité doit être attaché à une solive du plafond ou une autre structure permanente indépendante de la boîle de jonclion.
• L'aide d'un foret de 3/16 "de diamètre., Percer un trou pilote (1). Elle doit être foré dans la structure permanente ou la boîte de jonction sur le côté solves ont le câble de sécurité sera ci-joint - voir schéma 1.
• Insérez et vissez une vis 1/4 *à tête hexagonale de retard (2) (non inclus) dans le trou pilote.
• Continuer l'installation de ce luminaire selon IS19-50 fourni.
• Après longueur de cable de sécurité est détermine, prévoyez suffisamment de câble supplémentaire de sorte qu'il peut être enroulé autour de la vis tire-fond. Sujet décalage vis pour fixer le câble de sécurité.

Effectuer les connexions électriques du câble d'alimentation au montage des fils conducteurs. Reportez-vous à la feuille d'instruction (IS 18) et suivez les instructions pour faire toutes les connexions nécessaires. Ensuite, se reporter à la fiche de continuer installatio de ce luminaire.
