Type de produit	Lampe suspendue
Marque	Fredrick Ramond
Modèle	Althea FR41475LCB
Usage	Intérieur
Source lumineuse	LED (intégrée)
Tension d'alimentation	120/277 V, 50/60 Hz
Gradation	Compatible variateur LED 0-10 V ou variateur incandescent standard
Réglage de hauteur	Oui, via câble avec mécanisme de verrouillage à ressort
Longueur de câble minimale	15 cm (6 po) supplémentaire dans l'auvent
Installation	Sur boîte de jonction, support de montage inclus
Sécurité	Couper l'alimentation avant installation ; consulter un électricien qualifié
Entretien	Chiffon doux et sec ; ne pas utiliser de produits abrasifs
Matériau	Métal (estimation)
Poids	Environ 2 kg (estimation)
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - Althea FR41475LCB Fredrick Ramond

Comment installer la lampe Althea FR41475LCB ?

Retirez le support de montage de l'auvent, installez-le sur la boîte de jonction, accrochez le câble d'inspection pour alléger le poids, déterminez la longueur de câble souhaitée, puis connectez les fils selon le schéma de câblage. Serrez les vis et vérifiez la hauteur. Coupez toujours l'alimentation avant l'installation.

Quel type de variateur puis-je utiliser avec cette lampe ?

La lampe est compatible avec un variateur LED 0-10 V ou un variateur à incandescence standard. Si vous utilisez un variateur 0-10 V, vous devez connecter les fils gris (G) et violet (P) du variateur aux fils correspondants du luminaire. Pour un variateur incandescent, les fils gris et violet doivent être couverts pour éviter un court-circuit.

Puis-je utiliser un variateur à incandescence sans fils supplémentaires ?

Oui, mais vous devez vous assurer que les fils gris et violet du luminaire sont correctement couverts à l'intérieur de l'auvent. Sinon, ils provoqueront un court-circuit et la lampe ne fonctionnera pas.

Comment régler la hauteur du câble ?

Mesurez la distance entre le plafond et la surface souhaitée, soustrayez la hauteur du luminaire. Marquez la longueur requise sur le câble avec du ruban adhésif, puis tirez les câbles à travers le mécanisme de verrouillage jusqu'à la marque. Serrez la vis du bouton de retenue. L'excédent peut être coupé, mais laissez au moins 15 cm de câble supplémentaire dans l'auvent.

Que faire si j'ai tiré trop de câble dans l'auvent ?

Utilisez un tournevis pour pousser sur le cylindre central du mécanisme de verrouillage à ressort. Cela libérera la pression et permettra de retirer l'excédent de câble sans l'endommager. Veillez à ne pas abîmer le câble lors de cette opération.

Que signifient les fils gris et violet ?

Les fils gris (G) et violet (P) sont destinés à la commande de gradation 0-10 V. Ils doivent être connectés aux fils correspondants du variateur si vous utilisez un variateur LED 0-10 V. Sinon, ils doivent être isolés.

Dois-je couvrir les fils gris et violet si j'utilise un variateur incandescent ?

Oui, absolument. Si ces fils ne sont pas couverts, ils entreront en contact et provoqueront un court-circuit, empêchant le fonctionnement de la lampe.

Quelle est la tension d'alimentation requise ?

La lampe fonctionne sous une tension de 120/277 V en courant alternatif, 50/60 Hz.

Puis-je installer cette lampe en extérieur ?

Non, cette lampe est conçue pour un usage intérieur uniquement. L'installation en extérieur l'exposerait à l'humidité et pourrait causer des dommages ou des risques électriques.

Comment entretenir la lampe ?

Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez pas de produits abrasifs ou de solvants. Avant tout nettoyage, coupez l'alimentation et assurez-vous que la lampe est refroidie.

MODE D'EMPLOI Althea FR41475LCB Fredrick Ramond

Numéro d'article: FR41475-FR41476

1 Pour commencer l'installation, retirez d'abord le support de montage (a) de l'auvent (b) en retirant les vis (c) du côté de l'auvent - voir

2 Installez ensuite le support de montage (a) sur la boîte de jonction (j). 3 Accrochez le câble d'inspection (l) au support de montage (a) pour alléger le poids du luminaire.

4 Déterminez ensuite la longueur approximative du câble dont vous aurez besoin pour suspendre votre luminaire à la hauteur souhaitée. Cela peut être déterminé en mesurant la distance entre le dessus de la table ou le sol et le plafond et en soustrayant la hauteur du

luminaire et la distance à laquelle il se trouvera au-dessus du dessus de la table ou du sol. La distance restante correspondra à la longueur de câble requise.

5 Prenez ensuite les câbles du luminaire (d), mesurez à partir du haut du luminaire le long du câble et marquez avec du ruban adhésif la longueur requise.

6 Tirez maintenant les câbles à travers le mécanisme de verrouillage (e) jusqu'à ce que le ruban marquant la longueur du câble soit près du mécanisme de verrouillage. Les derniers ajustements seront affectés les câbles, les câbles sont d'immérature.

effectues une fois le luminaire suspendu au platond - voir detail 1. 7 Desserrez maintenant la vis du bouton de retenue que traverse le fil d'alimentation. Glissez le fil dans le bouton jusqu'à ce que la longueur approximative soit atteinte.

8 Assurez-vous que les longueurs des câbles sont correctes pour suspendre le luminaire à la hauteur souhaitée. Ensuite, l'excédent de fil et de câble peut être coupé. ASSUREZ-VOUS DE LAISSER UN MINIMUM DE 6 PO DE CÂBLE ET DE FIL SUPPLÉMENTAIRES À L'INTÉRIEUR DE L'AUVENT POUR LE RÉGLAGE DU LUMINAIRE APRÈS L'INSTALLATION.

9 Rentrez ensuite les câbles et les fils dans la boîte de jonction et fixez le capot (b) au support de montage (a) à l'aide des vis (c) retirées précédemment.

10 Les derniers ajustements peuvent être apportés aux câbles et aux fils.

AVERTISSEMENT DE SÉCURITÉ: Lire les instructions de câblage et de mise à la terre Wiring Instructions for (0-10 volt LED dimmer] et toutes instructions supplémentaires. Coupez l'alimentation pendant l'installation. Si un nouveau câblage est nécessaire, consultez un électricien qualifié ou les autorités locales pour les exigences de code.

Remarque: Si pendant le processus de réglage trop de câble est tiré vers le haut, le mécanisme de verrouillage à ressort peut être libéré en prenant un tournevis et en poussant sur le cylindre central du mécanisme de verrouillage. Cela libérera la pression du ressort et permettra le retrait du câble (veillez à ne pas endommager le câble). Voir le schéma 2 ci-dessous.

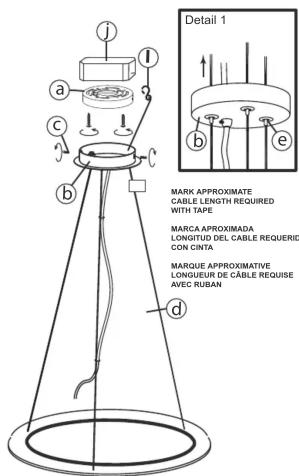

DRAWING 1

Detail 1 a b c d i j b e MARK APPROXIMATE CABLE LENGTH REQUIRED WITH TAPE MARCA APPROXIMADA LONGITUDE DEL CABLE REQUERID CON CINTA MARQUE APPROXIMATIVE LONGUEUR DE CABLE REQUISE AVEC RUBAN

FREDRICK RAMOND

ESTABLISHED 1965

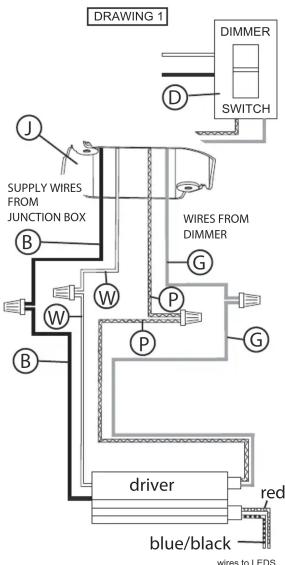

Instructions de câblage pour gradateur LED 0-10 volts

commencez ici

Votre luminaire est conçu pour pouvoir utiliser un variateur à incandescence standard ou un variateur LED 0-10 volts. Si un gradateur LED 0-10 volts est utilisé, il peut être nécessaire d'avoir un câblage supplémentaire installé entre le variateur et le luminaire. Consulter un électricien sera

1. Si vous utilisez le gradateur optionnel 0-10 volts, quatre fils sortent de la boîte de jonction. (B) Noir [+ , (W) Blanc [-], le câblage est pour la tension 120/277. Les (G) Gray - et (P) Purple (+) sont pour les fils 0-10 volts du gradateur (D) - voir Schéma 1.
2. Le luminaire a quatre fils de couleurs correspondantes. Lorsque vous effectuez les connexions des fils, suivez le tableau ci-dessous.

Noir (B) de la boîte de jonction (J) câblé au noir (B) du luminaire (F). Blanc (W) de la boîte de jonction (J) câblé au blanc (W) du luminaire (F). Gris (G) de la boîte de jonction (J) câblé au gris (G) du luminaire (F). Violet (P) de la boîte de jonction (J) câblé au violet (P) du luminaire (F).

UTILISATION INCANDESCENTE DU DIMMER:

Si vous utilisez un variateur à incandescence, suivez les instructions du fabricant.

REMARQUE: ASSUREZ-VOUS DE COUVERCLE LE FIL GRIS ET VIOLET DU LUMINAIRE À L'INTÉRIEUR DE L'AUVENT. S'ILS NE SONT PAS PLAFONNÉS, ILS PROVOQUENT UN COURT-CIRCUIT ET LE LUMINAIRE NE FONCTIONNE PAS.

