Caractéristiques techniques	Lampe suspendue, finition en bronze, design élégant
Type d'ampoule	Compatible avec des ampoules LED, incandescentes ou CFL
Dimensions	Hauteur : 30 cm, Largeur : 25 cm
Poids	1,5 kg
Utilisation	Idéale pour les salons, salles à manger ou cuisines
Installation	Installation au plafond, nécessite un montage électrique
Maintenance	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Sécurité	Respecter les normes électriques en vigueur, ne pas dépasser la puissance maximale de l'ampoule
Informations générales	Garantie de 2 ans, service client disponible pour assistance

FOIRE AUX QUESTIONS - Jolie FR30103BX Fredrick Ramond

Comment changer l'ampoule de la lampe Fredrick Ramond Jolie FR30103BX ?

Pour changer l'ampoule, débranchez la lampe, retirez le diffuseur si nécessaire et dévissez l'ampoule usagée. Remplacez-la par une nouvelle ampoule de type compatible et remettez le diffuseur en place.

La lampe ne s'allume pas, que faire ?

Vérifiez d'abord si l'ampoule est correctement installée. Assurez-vous également que la lampe est branchée sur une prise fonctionnelle. Si le problème persiste, testez avec une autre ampoule.

Comment nettoyer la lampe Fredrick Ramond Jolie FR30103BX ?

Utilisez un chiffon doux et sec pour essuyer les surfaces. Évitez les produits chimiques abrasifs ou les nettoyants à base d'eau qui pourraient endommager les matériaux.

Puis-je utiliser une ampoule LED avec cette lampe ?

Oui, vous pouvez utiliser une ampoule LED, tant qu'elle est de la même base et de la même puissance que l'ampoule recommandée dans le mode d'emploi.

La lampe est instable, comment y remédier ?

Assurez-vous que la lampe est placée sur une surface plane et stable. Si elle est toujours instable, vérifiez que tous les composants sont correctement assemblés et serrés.

MODE D'EMPLOI Jolie FR30103BX Fredrick Ramond

Coupez le courant électrique béroer commençant. Si l'apparell que vous remplacez est allumé et éteint par un interrupteur mural, étaignez simplement l'interrupteur. Si ce n'est pas le cas, retirer le fusible approprié (ou ouvrir les disjoncteurs) jusqu'à ce que le luminaire soit éteint • NE PAS rétablir le courant - soit par le fusible, le disjoncteur ou l'interruptur - jusqu'à ce que le nouveau luminaire soit complètement câblé et en place.

ÉTAPE 1

1. Pour assembler votre luminaire, prenez d'abord l'auvent (C) avec la tige et faites glisser les îles sortant du haut du corps du luminaire (F) par le centre de la tige.

2. Maintenant, vissez la canopée et la tge sur le dessus du corps de l'appareil (F).

3. L'appareil est prêt pour l'installation.

ÉTAPE 2

1. Pour monter l'appareil au plafond, vissez d'abord les deux longues vis 8.32 (1) fournies dans la sangle de montage (2). Assurez-vous que les vis sont vissées dans les trous qui correspondent à l'espacement des trous de montage (M) sur l'auvent (3). - voir dessin 2.

2. Fixez la sangle de montage à la boîte de jonction à l'aide de deux vis 8-32. NON FOURNI.

3. REMARQUE: en raison du poids de cet appareil, il a été fourni avec un câble de sécurité. Ce câble doit être attaché à une solive ou à une structure indépendante de la boîte de jonction. Suivez la feuille d'instructions (IS-SCC) fournie.

4. Ensuite, effectuez toutes les connexions de câblage nécessaires en suivant la feuille d'instructions (IS-18) fournie.

5. Soulevez maintenant le luminaire jusqu'au plafond et failes glisser les vis (1) à travers les trous (M) de la verrière. Poussez les fils dans la boîte de jonction et maintenez l'auvent contre le plafond et vissez les boutons cylindriques (4) sur et des vis (1) et serrez pour fixer le luminaire au plafond.

AVERTISSEMENT DE SÉCURITÉ: LISEZ LES INSTRUCTIONS DE CÂBLAGE ET DE MISE À LA TERRE (I.S. 18) ET TOUTES AUTRES DIRECTIONS. ÉTEIGNEZ L'ALIMENTATION ÉLECTRIQUE PENDANT L'INSTALLATION. SI UN NOUVEAU CÂBLAGE EST NÉCESSAIRE, CONSULTEZ UN ÉLECTRIEN QUALIFIÉ OU LES AUTORITÉS LOCALES POUR OBTENIR DES CODIFICATIONS.

Effectuez les connexions électriques du câble d'alimentation aux fils de connexion. Reportez-vous à la feuille d'instructions (I.S. 18) et suivez toutes les instructions pour effectuer toutes les connexions de câblage nécessaires. Reportez-vous ensuite à cette fiche pour terminer l'installation de cette installation.

INSTALLATION DU VERRE:

REMARQUE: Il est recommandé d'installer la vire une fois le luminaire suspendu.

1. Pour installer la varre, netroz d'abord la bouton cylindrique avec le gouin fillet (T) et la rondelle en plastique (P), du ral supérieur (R) du corps de l'appareil (F) - voir Dossin 3.

2. Ensuite, prenez un panneau en verre (G) et aignez le trou filleté du rail supérieur avec la trou situé on haut du panneau en varre.

3. Maintenant, vissez le bouton du barillet avec le goujon dans le trou fliété du rail supérieur, en vous assurant que la rendale en plastique so trouve entre le permesu de vence et la base du bouton du barillet.

4. Continuez à ejouter des permesaux autour du luminaire jusqu'à ce que tous les parreaux saient installés.

Instructions de câblage pour gradateur LED 0-10 volts

commencez ici

Votre luminaire est conçu pour pouvoir utiliser un variateur à incandescence standard ou un variateur LED 0-10 volts. Si un gradateur LED 0-10 volts est utilisé, il peut être nécessaire d'avoir un câblage supplémentaire installé entre le variateur et le luminaire. Consulter un électricien sera

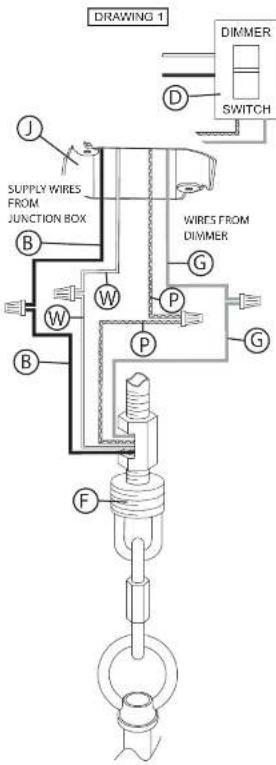

1. Si vous utilisez le gradateur optionnel 0-10 volts, quatre fils sortent de la boîte de jonction. (B) Noir (+), (W) Blanc (-), le câblage est pour la tension 120/277. Les (G) Gray {-} et (P) Purple (+) sont pour les fils 0-10 volts du gradateur (D) - voir Schéma 1.
2. Le luminaire à quatre fils de couleurs correspondentes. Lorsque vous effectuez les connexions des fils, suivez le tableau ci-dessous.

Noir (B) de la boîte de jonction (J) câblé au noir (B) du luminaire (F). Blanc (W) de la boîte de jonction (J) câblé au blanc (W) du luminaire (F). Gris (G) de la boîte de jonction (J) câblé au gris (G) du luminaire (F). Violet (P) de la boîte de jonction (J) câblé au violet (P) du luminaire (F). 3. Après avoir effectué toutes les connextons de câblage, consultez la feuille d'instructions (IS-19-50) pour terminer l'installation.

UTILISATION INCANDESCENTE DU DIMMER:

Si vous utilisez un variateur à incandescence, suivez les instructions du fabricant.

REMARQUE: ASSUREZ-VOUS DE COUVERCLE LE FIL GRIS ET VIOLET DU LUMINAIRE À L'INTÉRIEUR DE L'AUVENT. S'ILS NE SONT PAS PLAFONNÉS, ILS PROVOQUENT UN COURT-CIRCUIT ET LE LUMINAIRE NE FONCTIONNE PAS.

IS-SCC [installation de câbles de sécurité]

• Le câble de sécurité doit être attaché à une solive du plafond ou une autre structure permanente indépendante de la boîle de jonction.
• L'aide d'un foret de 3/16 "de diamètre., Percer un trou pilote (1). Elle doit être foré dans la structure permanente ou la boîte de jonction sur le côté solives ont le câble de sécurité sera ci-joint - voir schéma 1.
• Insérez et vissez une vis 1/4 *à tête hexagonale de retard (2) (non inclus) dans le trou pilote.
• Continuer l'installation de ce luminaire selon IS19-50 fourni.
• Après longueur de câble de sécurité est déterminé, prévoyez suffisamment de câble supplémentaire de sorte qu'il peut être enroulé autour de la vis tire-fond. Sujet décalage vis pour fixer le câble de sécurité.

Effectuer les connexions électriques du câble d'alimentation au montage des fils conducteurs. Reportez-vous à la feuille d'instruction (IS 18) et suivez les instructions pour faire toutes les connexions nécessaires. Ensuite, se reporter à la fiche de continuer installatio de ce luminaire.
