Althea FR41476LCB - Lampe Fredrick Ramond - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Althea FR41476LCB Fredrick Ramond au format PDF.
| Caractéristique | Détails |
|---|---|
| Type de produit | Lampe |
| Modèle | Fredrick Ramond Althea FR41476LCB |
| Matériaux | Acier, verre |
| Source lumineuse | Ampoule LED (non fournie) |
| Puissance maximale | 60 watts |
| Type de montage | Plafonnier |
| Dimensions | Diamètre : 30 cm, Hauteur : 15 cm |
| Couleur | Bronze |
| Utilisation | Intérieur, idéal pour le salon ou la salle à manger |
| Entretien | Nettoyer avec un chiffon doux, éviter les produits abrasifs |
| Sécurité | Ne pas utiliser dans des zones humides, respecter les instructions d'installation |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - Althea FR41476LCB Fredrick Ramond
Questions des utilisateurs sur Althea FR41476LCB Fredrick Ramond
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lampe au format PDF gratuitement ! Retrouvez votre notice Althea FR41476LCB - Fredrick Ramond et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Althea FR41476LCB de la marque Fredrick Ramond.
MODE D'EMPLOI Althea FR41476LCB Fredrick Ramond
Numéro d'article: FR41475-FR41476

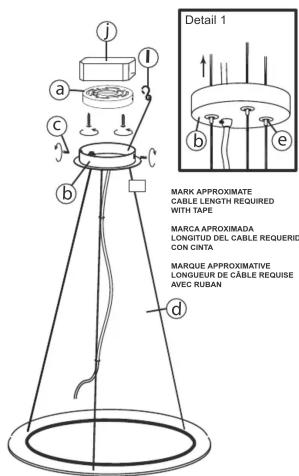

1 Pour commencer l'installation, retirez d'abord le support de montage (a) de l'auvent (b) en retirant les vis (c) du côté de l'auvent - voir
2 Installez ensuite le support de montage (a) sur la boîte de jonction (j). 3 Accrochez le câble d'inspection (l) au support de montage (a) pour alléger le poids du luminaire.
4 Déterminez ensuite la longueur approximative du câble dont vous aurez besoin pour suspendre votre luminaire à la hauteur souhaitée. Cela peut être déterminé en mesurant la distance entre le dessus de la table ou le sol et le plafond et en soustrayant la hauteur du
luminaire et la distance à laquelle il se trouvera au-dessus du dessus de la table ou du sol. La distance restante correspondra à la longueur de câble requise.
5 Prenez ensuite les câbles du luminaire (d), mesurez à partir du haut du luminaire le long du câble et marquez avec du ruban adhésif la longueur requise.
6 Tirez maintenant les câbles à travers le mécanisme de verrouillage (e) jusqu'à ce que le ruban marquant la longueur du câble soit près du mécanisme de verrouillage. Les derniers ajustements seront affectés les câbles, les câbles sont d'immérature.
effectues une fois le luminaire suspendu au platond - voir detail 1. 7 Desserrez maintenant la vis du bouton de retenue que traverse le fil d'alimentation. Glissez le fil dans le bouton jusqu'à ce que la longueur approximative soit atteinte.
8 Assurez-vous que les longueurs des câbles sont correctes pour suspendre le luminaire à la hauteur souhaitée. Ensuite, l'excédent de fil et de câble peut être coupé. ASSUREZ-VOUS DE LAISSER UN MINIMUM DE 6 PO DE CÂBLE ET DE FIL SUPPLÉMENTAIRES À L'INTÉRIEUR DE L'AUVENT POUR LE RÉGLAGE DU LUMINAIRE APRÈS L'INSTALLATION.
9 Rentrez ensuite les câbles et les fils dans la boîte de jonction et fixez le capot (b) au support de montage (a) à l'aide des vis (c) retirées précédemment.
10 Les derniers ajustements peuvent être apportés aux câbles et aux fils.
AVERTISSEMENT DE SÉCURITÉ: Lire les instructions de câblage et de mise à la terre Wiring Instructions for (0-10 volt LED dimmer] et toutes instructions supplémentaires. Coupez l'alimentation pendant l'installation. Si un nouveau câblage est nécessaire, consultez un électricien qualifié ou les autorités locales pour les exigences de code.
Remarque: Si pendant le processus de réglage trop de câble est tiré vers le haut, le mécanisme de verrouillage à ressort peut être libéré en prenant un tournevis et en poussant sur le cylindre central du mécanisme de verrouillage. Cela libérera la pression du ressort et permettra le retrait du câble (veillez à ne pas endommager le câble). Voir le schéma 2 ci-dessous.

DRAWING 1
FREDRICK RAMOND
ESTABLISHED 1965

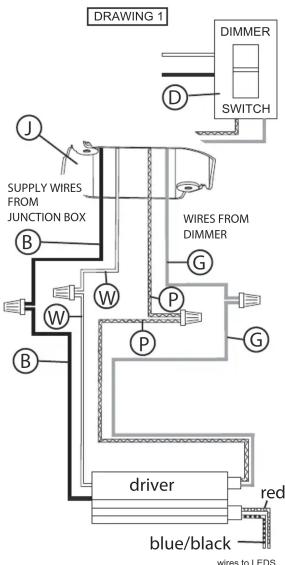

Instructions de câblage pour gradateur LED 0-10 volts
commencez ici
Votre luminaire est conçu pour pouvoir utiliser un variateur à incandescence standard ou un variateur LED 0-10 volts. Si un gradateur LED 0-10 volts est utilisé, il peut être nécessaire d'avoir un câblage supplémentaire installé entre le variateur et le luminaire. Consulter un électricien sera
- Si vous utilisez le gradateur optionnel 0-10 volts, quatre fils sortent de la boîte de jonction. (B) Noir [+ , (W) Blanc [-], le câblage est pour la tension 120/277. Les (G) Gray - et (P) Purple + sont pour les fils 0-10 volts du gradateur (D) - voir Schéma 1.
- Le luminaire a quatre fils de couleurs correspondantes. Lorsque vous effectuez les connexions des fils, suivez le tableau ci-dessous.
Noir (B) de la boîte de jonction (J) câblé au noir (B) du luminaire (F). Blanc (W) de la boîte de jonction (J) câblé au blanc (W) du luminaire (F). Gris (G) de la boîte de jonction (J) câblé au gris (G) du luminaire (F). Violet (P) de la boîte de jonction (J) câblé au violet (P) du luminaire (F).
UTILISATION INCANDESCENTE DU DIMMER:
Si vous utilisez un variateur à incandescence, suivez les instructions du fabricant.
REMARQUE: ASSUREZ-VOUS DE COUVERCLE LE FIL GRIS ET VIOLET DU LUMINAIRE À L'INTÉRIEUR DE L'AUVENT. S'ILS NE SONT PAS PLAFONNÉS, ILS PROVOQUENT UN COURT-CIRCUIT ET LE LUMINAIRE NE FONCTIONNE PAS.

