| Type de produit | Lampe suspendue (pendentif) |
| Marque | Fredrick Ramond |
| Modèle | Bowery FR35804BLK |
| Catégorie | Lampe |
| Hauteur réglable | Oui, par combinaison de tiges fournies |
| Type d'ampoule | LED intégrée (driver LED) |
| Alimentation | 120 V AC (standard américain) |
| Matériau | Métal (fini noir/brun selon modèle) |
| Dimensions approximatives | Diamètre 30 cm, hauteur 40 cm (variable) |
| Poids approximatif | 2 kg |
| Installation | À fixer à une boîte de jonction au plafond |
| Connexion électrique | Fils rouge, noir, blanc (polarité) |
| Fonctions principales | Éclairage d'ambiance LED, hauteur ajustable |
| Entretien et nettoyage | Essuyer avec un chiffon doux et sec ; ne pas utiliser de nettoyants abrasifs |
| Sécurité | Couper l'alimentation avant toute installation ; respecter les codes locaux |
| Pièces détachées disponibles | Driver LED, tiges de suspension, support de montage |
| Réparabilité | Driver LED remplaçable ; pièces standard |
| Informations générales | Notice PDF téléchargeable gratuitement sur notice-facile.com |
FOIRE AUX QUESTIONS - Bowery FR35804BLK Fredrick Ramond
Questions des utilisateurs sur Bowery FR35804BLK Fredrick Ramond
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lampe au format PDF gratuitement ! Retrouvez votre notice Bowery FR35804BLK - Fredrick Ramond et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Bowery FR35804BLK de la marque Fredrick Ramond.
MODE D'EMPLOI Bowery FR35804BLK Fredrick Ramond

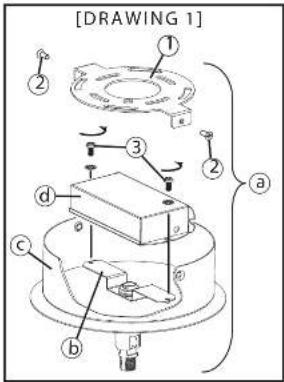

1 Pour commencer l'assemblage de votre lustre. Il faut d'abord retirer le pilote LED (d) de l'assemblage de l'auvent (a). Ceci est accompli en enlevant d'abord le support de montage (1) de l'auvent en enlevant les deux vis (2) situées sur le côté. Une fois les vis retirées, soulevez le support de montage (1) pour le retirer de la houtte (c) - voir SCHEMA 1.
2. Ensuite, retirez l'une des vis (3) maintenant le driver de LED (d) sur le support de montage (b). Desserrez ensuite l'autre vis et faites glisser la languette du driver LED sous la vis et retirez-la. Mettez de côté dans un endroit sur pour être installé plus tard.
ÉTAPE 2
1 Déterminez la hauteur désirée pour le pendentif.
2 Le luminaire est fourni avec des tailles de tige variées. Déterminer quelles combinaisons de tiges sont néces
caisse pour abten la longueur désirée, mais le downin 1
3 Glassez les tiges sur le fil et entitez la première tige sur le pendentif, la tige la plus longue en premier. Répétez ce processus jusqu'à ce que toutes les tiges requises solent enfilées ensemble.
4 Glissez le fil dans le trou central du pivot de la canopée et vissez-le sur le haut de la dernière tige installée.
5 Le luminaire est prêt pour l'installation. Veuillez suivre la feuille d'instructions (ISFR 35804 06) fourni.
1 Pour commencer le processus d'installation de votre luminaire, remplacez d'abord le pilote LED retiré précédemment en glissant une languette du pilote sous la vis desserrée puis en insérant la vis précédemment retirée dans le support de montage du pilote (b). Serrez ensuite toutes les vis pour fixer le tournevis - voir SCHÉMA 1.

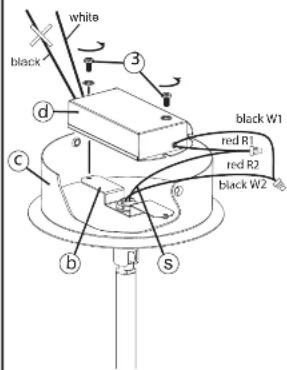

2 Connectez le driver de LED (d) aux fils d'all mentation du luminaire. Suivez les instruc tions ci-dessous.
RED WIRE du driver led (r1) vers
RED WIRE du luminaire (r2)
BLACK WIRE (à côté du fil rouge) du driver led (w1) au BLACK WIRE du luminaire (w2).
AVERTISSEMENT: NE RACCORDEZ PAS LE FIL NOIR (À CÔTÉ DU FIL BLANC) DU CON DUCTEUR LED AU FIL NOIR DE L'APPAREIL
ÉTAPE 2

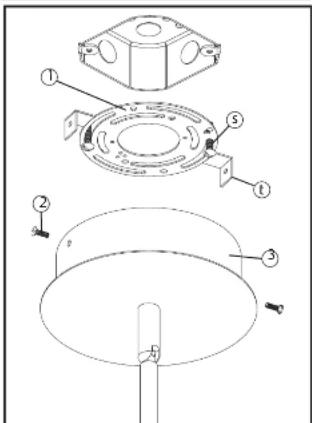

1 Fixez d'abord le support de montage (1) à la boîte de jonction à l'aide de deux vis 8-32 non fournies.
2 Ensuite, soulevez le luminaire jusqu'au plafond et effectuez les connexions électriques restantes en suivant la feuille d'instructions (FRIS-18).
3 Une fois les connexions terminées, soulevez le luminaire et glissez-le (3) sur les languettes de montage (t) et alignez les trous du côté de la voilure avec les trous filetés des languettes (t).
4 Maintenant, retirez les vis (2) retirées plus tôt et enfilez-les dans les trous des languettes pour fixer solidement le support de montage.
5 L'installation est terminée.
[DRAWING 1]
Avertissement De Sécurité: Une clôge et le mout à la serve immuno (PRIS 16) et les institutions supplémentaires, Courcel l'alimentation électrique pendant l'installation. S. un nouveau clôge n'est nécessaire, consolvant électriciné qualité et les autres étricaine pour contrainir les équimous du code.
ETAPE 1 INSTRUCTIONS DE CÂBLAGE
Luminaires Héricurs
- Branches la cable d'alimentation positive (A) (gérés-leuven, noir au, cité lisse banalisée de la corde à deux conducteurs) au plomb de fixation positive (B) avec la torsion de taille appropriée sur le connecteur - Voir Schéma 1 et 2
- Banconder le fil d'alimentation négative (C) (générallement blanche ou l', été marqué nervurée du fil à deux conducteurs) au conducteur négatif de l'appareil (D).
- Si vous plaît se referer aux instructions et dessains pour remplite la rerre toutes les connexions électriques.
Luminaires Extérieurs
1 Brancher le lié d'alimentation positive (A) (généralement noir ou, côté liée canalisée de la corde à deux canéneur) à planh de fixation positive (B) avec la torsion de taille appropriée sur le connecteur. Voir Schéma 1 ou 2.
2. Correcter le fil d'alimentatione négative (C) (généralement blanc au 1°, côté marqué nervurée du fil à deux conducteurs) au conducteur négatif de l'appareil (D).
3. Canoir estéréil d'oubric de conceiraux avec des silième pour former un joint étanche à l'eau.
- Si l'inssitation d'une huitaire de montage en total, utiliser calfracantrage pour excler l'espace entre la plaque de montage de fixation (plaque arcière) et la parot. Cels adtera a empfocher l'eau de pénétrer dans la boite de aorte. Si la suraine du euro est montage d'elin, utiliser d'eau crage et une plate. Dume de montage d'apparaise spécialement.
1. S'il vous plaît se referer aux instructions et-dessous pour terminer la terre toutes les envoies dans d'entriques.
ETAPE 2 INSTRUCTIONS DE MISE
Montage Encastré Fixtures
Pour la terre positive dans un système électrique à 3 fils, fixer le lid de terre du luminaire (E) (généralement en cuivre ou vert recouvert de plastique) à la sangle de fixation de fixation (1) avec la vie de terre (2) — Voir Schéma 1. Remarque: Sur les cangles pour les appareils yrie en charge à vis, installés d'absent le deux vis de fixation le single.
Tout trou taraude restante peut être utilisée pour la vie de terre.
Chame Accrèche Dinitaires Boule à l'du luminaire au sol (1) (généralement en salaire ou vert reconvert du plastique) sous la tête de la vis de terre (2) sur la angle de la situation de fixation (1) et se connecter à l'extremité libre du fin de terre du luminaire directement sur le fin de terre du système de construction accrême taille appropriée connecteurs à viscer - Voir Schéma 2.
Luminaires Après Montage
Brancher le fil du terre du luminaire (E) (généralement en cuivre ou ver) savouvert de plastique) à la masse de l'alimentation avec une raillie appropriée (fusion sur le concaveur à l'intérieur de la paste). Converir éstruinité ou corte de connecteur avec du maître silicaine pour former un joint étache à l'eau - Voir Schéma 3.
