Marque	Cougar
Modèle	MHP 120
Type de produit	Ventilateur pour boîtier/radiateur
Dimensions (L x l x H)	120 x 120 x 25 mm
Poids	198 g
Vitesse de rotation	600 – 2000 tr/min ± 200 tr/min
Débit d'air	82,48 CFM / 143,53 m³/h (± 10 %)
Pression statique	4,24 mm H₂O (± 10 %)
Niveau sonore	31,68 dB(A) (max.)
Tension nominale	12 VDC
Courant nominal	0,23 A
Consommation	2,76 W (± 10 %)
Type de roulement	Roulement dynamique hydraulique (HDB)
Longueur de câble	200 mm
Connecteur	4 broches PWM
Moyeu et coque	Renforcés en métal
Fonctionnalités	Contrôle PWM, amortisseur anti-vibration
Utilisation recommandée	Radiateur ou dissipateur de chaleur
Contenu du paquet (simple)	1 ventilateur, 1 câble d'extension 300 mm, 1 adaptateur faible bruit 100 mm, kit de vis, manuel
Contenu du paquet (triple)	3 ventilateurs, 3 câbles d'extension 300 mm, 3 adaptateurs faible bruit 100 mm, kit de vis, manuel
Entretien et nettoyage	Nettoyer les pales avec un chiffon sec ou une brosse douce pour éviter l'accumulation de poussière.
Sécurité	Débrancher l'appareil avant toute intervention.
Pièces détachées disponibles	Câble d'extension, adaptateur faible bruit, vis de montage

FOIRE AUX QUESTIONS - MHP 120 Cougar

Comment installer le ventilateur Cougar MHP 120 ?

Connectez le câble 4 broches du ventilateur à un connecteur 4 broches ou 3 broches de votre carte mère ou contrôleur de ventilateur. Pour le montage, utilisez les vis fournies. Assurez-vous que le guide du connecteur s'aligne avec l'encoche. Référez-vous au manuel de la carte mère pour l'emplacement des connecteurs.

Quelle est la vitesse maximale du ventilateur ?

La vitesse maximale est de 2000 tr/min (avec une tolérance de ±200 tr/min).

Comment puis-je réduire le bruit du ventilateur ?

Utilisez l'adaptateur faible bruit fourni (100 mm) qui réduit la vitesse à environ 1500 tr/min pour un fonctionnement plus silencieux. Surveillez la température du CPU pour éviter une surchauffe.

Puis-je utiliser le ventilateur sur un radiateur de watercooling ?

Oui, le ventilateur est particulièrement adapté pour une utilisation sur radiateur ou dissipateur de chaleur grâce à sa pression statique élevée et ses amortisseurs anti-vibration.

Le ventilateur est-il compatible avec un contrôle PWM ?

Oui, le ventilateur est équipé d'un connecteur 4 broches PWM permettant un contrôle précis de la vitesse par la carte mère ou un contrôleur.

Que contient le paquet du ventilateur simple ?

Le paquet simple contient : 1 ventilateur MHP120, 1 câble d'extension de 300 mm, 1 adaptateur faible bruit de 100 mm, un kit de vis (4 vis pour radiateur, 4 vis standard) et le manuel d'utilisation.

Comment nettoyer le ventilateur ?

Débranchez le ventilateur. Utilisez un chiffon sec ou une brosse douce pour enlever la poussière des pales et du boîtier. Évitez les liquides pour ne pas endommager les composants.

Puis-je connecter le ventilateur sur un connecteur 3 broches ?

Oui, le connecteur 4 broches est compatible avec un header 3 broches. Cependant, la fonction PWM ne sera pas disponible et le ventilateur fonctionnera à pleine vitesse.

Quelle est la garantie du ventilateur Cougar MHP 120 ?

La garantie est assurée par Cougar. Pour les détails, scannez le code QR sur l'emballage ou contactez le service technique : [phone] ou [e-mail].

Le ventilateur est-il livré avec des accessoires pour le montage sur radiateur ?

Oui, le kit de vis inclus contient des vis spéciales pour radiateur de watercooling (4 par ventilateur) en plus des vis standard pour boîtier.

MODE D'EMPLOI MHP 120 Cougar

REAL GEAR FOR REAL GAMERS

www.cougargaming.com

MHP120

风扇规格，風扇規格

Fan Model风扇型号,風扇型號	MHP120
Dimensions尺寸,尺寸(WxDxH)	120 x 120 x 25 mm
Fan Speed风扇转速,風扇轉速	600-2000 RPM±200RPM
Air Flow风量,風量	82.48 CFM / 143.53 m3/h (±10%)
Air Pressure风压,風壓	4.24 mm H2O±10%
Acoustic Noise风扇噪音水平,風扇噪音水平	31.68 dB(A) (Max.)
Rated Voltage额定电压,额定電壓	12 VDC
Rated Current额定电流,额定電流	0.23 A
Power Consumption功耗,功耗	2.76 W ± 10%
Bearing Type轴承类型,軸承類型	HDB Hydro Dynamic BearingHDB 动态液压轴承,HDB 動態液壓軸承
Cable Length线材长度,線材長度	200 mm
Connector & Control线材接头规格,線材接頭規格	4 Pin PWM
Weight重量,重量	198g

PACKAGE CONTAINS 包装内容物, 包装内容物

SINGLE PACKING x1 单入包裝,單入包裝
MHP120 x 1	300mm Extension Cable x 1 100300mm 延長线 x 1300mm 延長線 x 1	mm Low-Noise Adaptor x 1100mm 低噪音转接线 x 1100mm 低噪音轉接線 x 1
Fan Screw Kit User零件包零件包	Manual说明书說明書

TRIPLE FAN KIT x3 三入包装,三入包装
MHP120 x 3 300mm	Extension Cable x 3 100mm Low300mm 延长线 x 3300mm 延長線 x 3	-Noise Adaptor x 3100mm 低噪音转接线 x 3100mm 低噪音轉接線 x 3
Fan Screw Kit User	Manual
零件包	说明书
零件包	說明書

FEATURESPAN SPECIFICATIONS

ENGLISHDEUTSCH

• EXTREMELY HYPER FAN WITH 2000 RPM(MAX)
  • METALREINFORCED MOTOR HUB & SHELL
  • HDB BEARING EQUIPPED & PWM CONTROL
  • ANTI-VIBRATION DAMPER
• MORE SUITABLE FOR RADIATOR / HEATSINK
  • USEFUL COMPONENTS ATTACHED

FRANÇAIS

• VENTILATEUR EXTRÊMEMENT HYPER AVEC 2000 RPM (MAX)
• MOYEU ET COQUE DE MOTEUR RENFORCÉS DE MÉTAL
• ROULEMENT HDB ÉQUIPÉ ET CONTRLE PWM
• AMORTISSEUR ANTI-VIBRATION
• PLUS APPROPRIÉ POUR RADIATEUR / DISSIBUTEUR DE CHALEUR
• COMPOSANTS UTILES ATTACHÉS

PORTUGUÊS

• HIPER FAN COM 2000 RPM (MÁXIMO)
• HUB E CASCO DO MOTOR REFORÇADO COM METAL
  • HDB EQUIPADO COM ROLAMENTOS E CONTROLE PWM
  • AMORTECEDOR ANTI-VIBRACÃO
• MAIS ADEQUADO PARA RADIADOR / DISSIPADOR DE CALOR
  • COMPONENTES ÚTEIS INCLUSOS

한국어

2,000RPM(MAX)의 초고성능 팬
·금속 강화 모터 허브 & 헬
·HDB 베어링 장착 및 PWM 제어
·진동 방지 댐퍼
·라디에이터/히트싱크에 매우 적합
·유용한 구성품 첨부

• EXTREM HYPER LÜFTER MIT 2000 RPM (MAX)
• METALLVERSTÄRKTE MOTORNABE & SCHALE
• HDB-LAGER AUSGESTATTET & PWM-STEUERUNG
• ANTI-VIBRATIONSDÄMPFER
• MEHR GEEIGNET FÜR KÜHLER / KÜHLKÖRPER
• NÜTZLICHE KOMPONENTEN ANGESCHLOSSEN
- VENTILADOR EXTREMADAMENTE HIPER CON 2000 RPM (MAX)
• CUBO Y CARCASA DEL MOTOR REFORZADOS CON METAL
• RODAMIENTOS HDB EQUIPADOS Y CONTROL PWM
• AMORTIGUADOR ANTI-VIBRACION
- MÁS ADECUADO PARA RADIADOR / DISIPADOR DE CALOR
• COMPONENTES ÚTILES ADJUNTOS

ESPAÑOL

РУССКИЙ

• МОЩНЫЙ ВЕНТИЛЯТОР С 2000 ОБ/МИН(МАКС.)
• МЕТАЛЛИЧЕСКИЙ КАРКАС И ЛОПОСТИ
• ГИДРОДИНАМИЧЕСКИЙ ПОДШИПНИК & НИЗКИЙ УРОВЕНЬ ШУМА
• АНТИВИБРАЦИОННЫЙ ПРОКЛАДКИ
• ПОДХОДИТ ДЛЯ РАДИАТОРА / ТЕПЛОВЫДЕЛЕНИЯ
• КОМПЛЕКТ ПОСТАВКИ ВКЛЮЧАЕТ ДОПОЛНИТЕЛЬНЫЕ КОМПОНЕНТЫ

日本語

• 高効率の2000rpm（MAX）ファンを搭載
• 金属強化モーターハブ&シェル
• HDBベアリング & PWM制御
• 防振パッドラジエーター/ヒートシク用として最適
• 便利なコンポーネントが付属

INSTALL CONTENTS 包装内容物, 包装内容物

SINGLE PACKING 单入包装, 單入包裝

x1

300mm Extension Cable

300mm 延长线，300mm 延長線

100mm Low-Noise Adaptor

100mm 低噪音转接线，100mm 低噪音轉接線

Fan Screw (for watercooling radiator)

风扇螺丝(水冷排专用螺丝)，风扇螺絲(水冷排専用螺絲)

Fan Screw

风扇螺丝，風扇螺絲

x1

x1

x4

x4

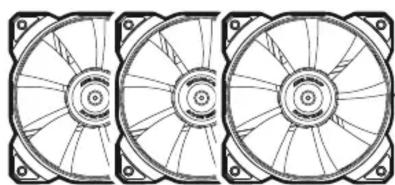

TRIPLE FAN KIT 三入包装, 三入包装

Three identical line drawings of a bicycle fan with visible blades and mounting brackets (no text or symbols)

x3

300mm Extension Cable

300mm 延长线，300mm 延長線

100mm Low-Noise Adaptor

100mm 低噪音转接线，100mm 低噪音轉接線

Fan Screw (for watercooling radiator)

风扇螺丝 (水冷排专用螺丝), 風扇螺絲 (水冷排專用螺絲)

Fan Screw

风扇螺丝，風扇螺絲

x3

x3

x12

x12

HOW TO INSTALL 接线方式说明, 接線方式說明

Connect the 4-pin cable into an available 4-pin or 3-pin fan header on your motherboard or fan controller.

请将风扇的4-pin线材接头连接到主机板或是风扇控制器的4-pin或3-pin接口。
請將風扇的4-pin線材接頭連接到主機板或是風扇控制器的4-pin或3-pin接口。

Diagram showing two types of electronic connectors with pins, one downward and one upward (no text or symbols)

Diagram showing two types of connector pins with a downward arrow indicating compression or disassembly (no text or symbols present)

W/PWM function

有PWN功能

有PWN功能

W/O PWM function

无PWN功能

無PWN功能

• Ensure that the fan connector guides line up with the guide on the fan header.
  • Installing a 4-pin fan on a 3-pin header will no longer benefit from PWM control.
• Do not force the connector into the fan header. Installing the fan connector incorrectly will cause device malfunction.
  • Refer to your motherboard manual for fan header location(s).

· 请确保风扇接头与上图标示的接口顺序相符。
- 若您将风扇的4-pin接头接在3-pin接口上，就没有PWM转速控制功能。
* 请勿将风扇接头强行接在接口上，错误的串接方式会导致产品损坏。
· 请参阅您的主机板说明书，以确认正确的风扇接口位置。

·請確保風扇接頭與上圖標示的接口順序相符。
- 若您將风扇的4-pin接头接在3-pin接口上，就沒有PWM轉速控制功能。
·請勿將風扇接頭強行接在接口上，錯誤的串接方式會導致產品損壞。
·請參閱您的主機板說明書，以確認正確的風扇接口位置。

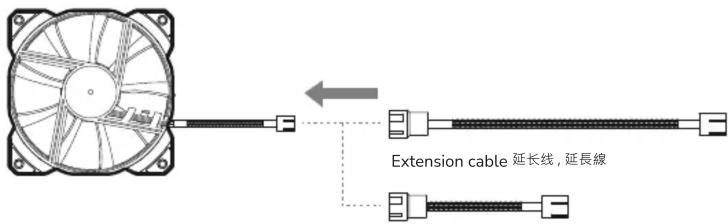

Extension cable 延长线,延長線

Low-Noise adapter

(2000rpm adjust to 1500rpm for more silent operation)

低噪音转接线

(将风扇转速从2000rpm调降到1500rpm，可降低运作噪音值)

低噪音轉接線

(將風扇轉速從2000rpm調降到1500rpm，可降低運作噪音值)

CAUTION

When using the Low-Noise adapter, check the temperature of your CPU using appropriate software (e.g. the respective applications of your motherboard manufacturer), in order to evade automatic throttling of the CPU due to the increased temperature. If the cooling performance is insufficient, please increase case ventilation or remove the Low-Noise adapter.

注意：

当您使用低噪音转接线，请使用合适的软件(例如:主机板供应商发行的软件)来检查CPU的温度，避免由于温度升高而导致CPU自动节流，如果散热性能不足，请提升机箱的冷却气流，或拔除低噪音转接线。

注意：

當您使用低噪音轉接線，請使用合適的軟體(例如:主機板供應商發行的軟體)來檢查CPU的溫度，避免由於溫度升高而導致CPU自動節流，如果散熱性能不足，請提升機箱的冷卻氣流，或拔除低噪音轉接線。

COUGAR

www.cougargaming.com

COUGAR USA Technical Service

Tel: [phone]

Mail:[e-mail]

Compucase Enterprise Co., Ltd.

All rights reserved. Made in China
