Type de produit	Alimentation PC
Marque	Silverstone
Modèle	ST700P
Puissance nominale	700 W
Tension d'entrée	100-240 V AC, 50-60 Hz
Connecteur principal	24 broches EPS/ATX
Connecteur CPU	8 broches EPS (détachable en 4+4)
Connecteurs PCI-E	6 broches et 8 broches
Connecteurs SATA	Plusieurs (selon modèle)
Connecteurs périphériques	4 broches (Molex)
Connecteur disquette	4 broches (petit)
Ventilateur	120 mm (estimation)
Protections	OVP, UVP, SCP, OPP
PFC actif	Oui
Utilisation	Intérieur uniquement
Garantie	3 ans (selon région)
Entretien	Nettoyer l'extérieur avec un chiffon sec. Ne pas ouvrir.
Sécurité	Ne pas ouvrir le boîtier. Contient des tensions dangereuses.
Pièces détachées	Aucune pièce réparable par l'utilisateur. Câbles fournis.

FOIRE AUX QUESTIONS - ST700P SILVERSTONE

Quelle est la puissance de l'alimentation Silverstone ST700P ?

L'alimentation Silverstone ST700P a une puissance nominale de 700 W.

Quels connecteurs sont fournis avec le ST700P ?

Le ST700P est livré avec des connecteurs 24 broches EPS/ATX, 8 broches EPS (détachable en 4+4), 6 broches et 8 broches PCI-E, plusieurs SATA, Molex 4 broches et un petit connecteur pour disquette.

Puis-je utiliser cette alimentation avec une carte graphique puissante ?

Oui, le ST700P dispose de connecteurs PCI-E 6 et 8 broches adaptés aux cartes graphiques hautes performances. Vérifiez la puissance totale requise par votre système.

Comment installer l'alimentation dans mon boîtier ?

Placez l'alimentation dans l'emplacement prévu du boîtier, fixez-la avec les vis fournies, puis branchez les câbles aux composants en suivant les instructions de la notice.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez que l'interrupteur est sur I, que le câble d'alimentation est branché, et que la tension sélectionnée (115V/230V) correspond à votre région. Attendez 5 minutes après mise hors tension pour réinitialiser les protections.

L'alimentation est-elle compatible avec les prises 230V ?

Oui, le ST700P accepte une tension d'entrée de 100-240V AC et s'adapte automatiquement grâce au PFC actif. Aucun réglage manuel n'est nécessaire.

Comment nettoyer l'alimentation ?

Débranchez l'alimentation, puis essuyez l'extérieur avec un chiffon sec. N'ouvrez jamais le boîtier et n'insérez aucun objet dans les ouvertures.

Quelle est la durée de la garantie ?

La garantie est de 3 ans en Amérique du Nord, Australie et Europe (certains pays peuvent avoir 1 ou 5 ans). Consultez le site SilverStone pour les détails.

Puis-je ouvrir l'alimentation pour la réparer ?

Non, l'ouverture du boîtier annule la garantie et expose à des tensions dangereuses. Aucune pièce interne n'est réparable par l'utilisateur.

Où trouver le manuel d'utilisation ?

Le manuel complet en PDF est disponible gratuitement sur notice-facile.com ou sur le site officiel de SilverStone.

MODE D'EMPLOI ST700P SILVERSTONE

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Veuillez assurer l'alimentation d'énergie n'est pas branché au câble de courant alternatif.

Raccorder le câble électrique d'ATX 20 broche/EPS 24 broche au connecteur correspondant de la carte principale.

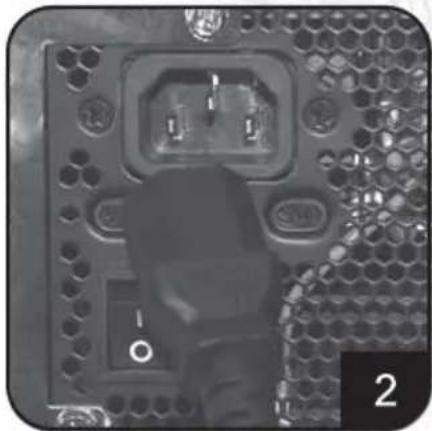

Commuter à la tension correcte de votre local. (pour des alimentations d'énergie de non-PFC seulement) Note : Les alimentations d'énergie avec la fonction de PFC peuvent ajuster la tension de puissance d'entrée automatiquement sans intervention d'utilisateur.

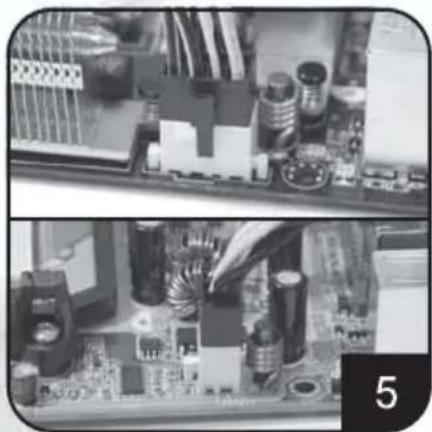

Raccorder le câble électrique d'ATX +12V 4-broche/EPS +12V 8-broche au connecteur correspondant de la carte principale.

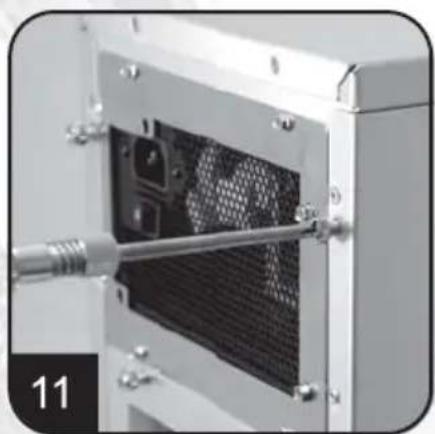

Placer l'alimentation d'énergie dans l'endroit de châssis indiqué pour l'alimentation d'énergie et la fixer. (référez à votre manuel de châssis)

Raccorder le câble électrique de PCI-E 6 broche/8-broche PCI-Express au connecteur correspondant de la carte vidéo. (au besoin)

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Raccorder les câbles électriques de SATA au lecteur dur ou aux dispositifs de SATA.

Raccorder le petit câble électrique de 4-broche au lecteur de disque souples ou à d'autres dispositifs compatibles

Raccorder le câbles électriques périphériques 4-broche aux lecteur dur IDE, au lecteur optiques ou à d'autres dispositifs.

Réinstaller le couvercle du châssis, et la fixer. (Référez-vous à l'installation du châssis).

Raccorder le câbles électriques périphériques de 4 broche aux ventilateurs en utilisant les connecteurs périphériques. (Variété de C.C +12V).

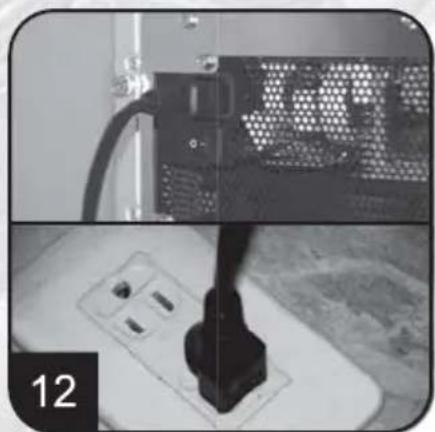

Raccorder le câble de courant alternatif à l'alimentation d'énergie. (Attention : veuillez ne pas utiliser la douille de prolongation, si à l'aide de la douille de prolongation est nécessaire, évitez l'utilisation combinée avec d'autres appareils électroménagers de puissance plus élevée tels que TV, l'amplificateur audio, etc...).

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Allumer l'alimentation d'énergie par le changement au mode de « I » (entrée-sortie).

Attention : L'alimentation d'énergie est Standby. Le système en marche et en arrêt est commandé par la carte principale. (Référez-vous au manuel de carte principale).

Installation d'alimentation d'énergie (pour le remplacement)

Après la mise hors tension du système, commuter l'alimentation d'énergie à la position de « O » pour désactiver le système de Standby et s'assurer le système se branche à la source de puissance.

Enlever le câble de courant alternatif de l'alimentation d'énergie.

Enlever tous les câbles d'alimentation d'énergie branchés à la carte vidéo de carte principale et, au lecteur dur et à tout autre dispositif.

Enlever l'alimentation d'énergie du châssis. (Référez-vous au manuel de l'installation de votre châssis.).

1. Référez-vous à l'étape 1 « l'installation d'alimentation d'énergie (pour l'installation du système nouveau) ».

Notes et attentions d'utilisation d'alimentation d'énergie.

1. L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie en aucune condition. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte par la garantie.
2. Veuillez employer l'alimentation d'énergie dans des environnements secs.
3. N'obstruer, insérer, ni mettre rien dans les passages et ouverture de l'alimentation d'énergie.
4. Le câble à C.A. inclus avec l'alimentation d'énergie a été strictement examiné par l'usine pour des défauts et la qualité, utiliser seulement le câble à C.A. fourni avec votre alimentation d'énergie. Le câble de courant alternatif fabriqué par un tiers peut produire des résultats incompatibles et probablement endommager votre alimentation de système ou d'énergie
5. Ce produit est conçu pour l'usage d'intérieur seulement.

Dépannage

Si votre alimentation d'énergie ne fonctionne pas correctement, référez-vous aux étapes suivantes :

1. Veuillez s'assurer que le commutateur de tension est en mode correct pour l'usage dans votre endroit (115V ou 230V). (pour des alimentations d'énergie sans fonction de PFC seulement)
2. Veuillez s'assurer que le câble de courant alternatif Est se raccorde à l'alimentation d'énergie.
3. Veuillez s'assurer qu'au mode « I » de l'alimentation « d'énergie entrée-sortie » est choisi.
4. Vérifier une deuxième fois pour voir si tous les cartes vidéo de carte principale, lecteurs durs, et câbles de dispositifs sont branchés correctement.
5. Veuillez arrêter l'alimentation d'énergie en commutant « entrée-sortie » au mode de « O ». Attendez approximativement 5 minutes pour que l'alimentation d'énergie remette à zéro ses mécanismes de protection, puis alimenter le mode de « I » et redémarrer le système.

Attention : L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie dans aucune circonstance. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte sous la garantie.

Connecteurs d'alimentation d'énergie

Connecteur de puissance d'EPS de carte principale 24-broche.

Supporter la dernière carte principale de ATX/BTX PC. Supporter carte principale de serveur d'EEB/CEB/poste de travail.

Connecteur de puissance de carte principale ATX 20-broche

Supporter carte principale ATX PC.

Connecteur de puissance EPS 8-broche CPU +12V

Supporter serveur/ poste de travail CPU Duel. Supporter le système de CPU singulier dernier.

Connecteur de puissance ATX 4-broche CPU +12V

Supporter le système de CPU singulier dernier.

Connecteur de puissance PCI-E 6-broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 6-broche.

Connecteur de puissance PCI-E 8 broche.

Supporter la carte vidéo gamme haute PCI-Express, certaines cartes vidéo à gamme haute peut exiger deux connecteurs à PCI-E 8-broche.

Connecteur de puissance de disque dur SATA

Supporter lecteur de disque dur dernier SATA.

Connecteur de puissance Standard périphérique 4-broche

Supporter lecteur dur IDE/SCSI, lecteur optique, ventilateur, etc....

Petit connecteur de puissance souple de 4-broche.

Supporter dispositif de souple standard ou dispositifs compatibles.

Connecteurs d'alimentation d'énergie

Le fil convertissant

au connecteur à 8 broches EPS pour convertir au connecter d'ATX 4-broches

Attention:

1. Veuillez arrêter votre système et commuter au mode de « O » sur l'alimentation d'énergie avant de brancher ou de débrancher des connecteurs de puissance.
2. Tous les connecteurs de puissance sont verrouillés pour empêcher les raccordements incorrects. Si vous ne pouvez pas les raccorder facilement, vérifier une deuxième fois pour assurer la direction et le type du connecteur avant d'essayer de brancher de nouveau. Ne pas brancher le connecteur par la force ; le raccordement incorrect endommagera l'alimentation ou les dispositifs d'énergie dans votre système.
3. Le fil convertissant (image 5.10) peut seulement être attaché au connecteur à 8 broches EPS pour convertir au connecter d'ATX 4-broches. Le raccordement incorrect endommagera l'alimentation ou les dispositifs d'énergie dans votre système.

Les connecteurs montrés ci-dessus peuvent différer selon le modèle de votre alimentation d'énergie.

Informations sur la garantie

Termes et conditions de la garantie

1. Les défauts des composants du produit ainsi que les dommages résultant d'une fabrication défectueuse sont couverts par cette garantie. Les défauts ou dommages associés aux conditions suivantes seront réparés ou remplacés sous l'autorité de SilverStone Technology.

a) Utilisation conforme aux instructions fournies dans le manuel, sans mauvais usage, usage excessif ou toute autre forme d'utilisation inappropriée.

b) Dommages ne résultant pas d'une catastrophe naturelle (orage, incendie, tremblement de terre, inondations, sel, air, insectes, animaux, etc.)

c) Produit non démonté, modifié ou réparé. Composants non démontés ou réparés.

d) Etiquette/autocollants de garantie non retirés ou rompus.

Les pertes ou dommages résultant de conditions autres que celles listées ci-dessus ne sont pas couverts par la garantie.
2. Dans le cadre de sa garantie, la responsabilité maximale de SilverStone Technology se limite à la valeur effective du produit (valeur dépréciée, hors frais de transport, de manutention et autres). SilverStone Technology n'est en aucun cas responsable des autres dommages ou pertes associés à l'utilisation du produit.
3. Dans le cadre de sa garantie, SilverStone Technology s'oblige à réparer ou à remplacer ses produits défectueux. En aucun cas SilverStone Technology ne pourra être tenu pour responsable des dommages liés à la vente, à l'achat ou à l'utilisation, y compris mais sans s'y limiter, toute perte de données, perte d'affaires, perte de profit, perte d'utilisation du produit, ou tout dommage direct ou indirect, prévisible ou non, basé ou non sur une violation de la garantie, du contrat ou d'une négligence, et ce même si SilverStone Technology avait été informé de la possibilité de tels dommages.
4. La garantie couvre exclusivement l'acquéreur d'origine pour l'achat effectué auprès de l'un des distributeurs et revendeurs SilverStone agréés ; la garantie n'est pas transférable en cas de revente d'occasion.
5. Vous devez fournir la preuve d'achat ou la facture du produit en indiquant clairement la date d'achat afin de nous permettre de déterminer vos droits à la garantie.
6. Si un problème venait à survenir en cours de la période de garantie, veuillez contacter votre marchand/revendeur/distributeur SilverStone agréé, ou SilverStone. http://www.silverstonetek.com

Veuillez noter que : (i) Vous devez fournir la preuve d'achat d'origine du produit grâce à un reçu détaillé et daté ; (ii) Les frais d'expédition (ou tout frais de transport) du produit aux distributeurs agréés de SilverStone seront à votre charge. Les frais de retour (ou tout frais de transport) du produit à votre adresse seront à la charge des distributeurs agréés de SilverStone après la réparation du produit ; (iii) Avant de nous envoyer le produit, vous devez obtenir un numéro d'autorisation de retour d'article (RMA) de la part de SilverStone. Les informations sur la mise à jour des termes et conditions de la garantie seront publiées sur le site officiel de SilverStone. Veuillez visiter le site http://www.silverstonetek.com pour les informations les plus récentes.

Informations additionnels et contacts

Pour l'Amérique du Nord ([e-mail])

SilverStone Technology Amérique du Nord peut réparer ou remplacer un produit défectueux par un produit réusiné qui n'est pas neuf mais dont le bon fonctionnement a été testé. Le produit de remplacement sera couvert par la période de garantie restante, ou 30 jours, la période la plus longue étant retenue. Tous les dispositifs d'alimentation doivent être retournés au lieu d'achat si le retour se fait dans les 30 jours suivant l'achat ; passé ce délai, le client devra requérir un numéro d'autorisation de retour d'article (RMA) auprès de SilverStone Technology aux Etats-Unis en téléchargeant le formulaire « USA RMA for end-users » (RMA USA pour les utilisateurs finaux) via le lien ci-dessous et en suivant les instructions.

Pour l'Australie uniquement ([e-mail])

Nos biens sont dotés de garanties ne pouvant être exclues par les lois australiennes sur la consommation. Vous avez droit à un remplacement ou à un remboursement en cas de défaillance majeure, ou à une compensation pour tout autre dommage ou perte raisonnablement prévisible. Vous avez également droit à la réparation ou au remplacement du produit si celui-ci se révèle d'une qualité non acceptable ou si la défaillance ne se révèle pas majeure. Veuillez vous reporter aux « Termes et conditions de la garantie » ci-dessus pour plus de détails sur la garantie.

Pour l'Europe ([e-mail])

Pour toutes les autres régions ([e-mail])

Validité de la garantie

Pour l'Amérique du Nord

Tous les dispositifs d'alimentation SilverStone vendus au détail sont couverts par une garantie limitée de 3 ans à compter de la date d'achat (certains dispositifs d'alimentation appliquent une garantie de 1 ou 5 ans)

Veuillez visiter le site http://www.silverstonetek.com pour les informations les plus récentes.

Pour l'Australie uniquement

Tous les dispositifs d'alimentation SilverStone vendus au détail sont couverts par une garantie limitée de 3 ans à compter de la date d'achat (certains dispositifs d'alimentation appliquent une garantie de 1 ou 5 ans)

Veuillez visiter le site http://www.silverstonetek.com pour les informations les plus récentes.

Pour l'Europe

Tous les dispositifs d'alimentation SilverStone vendus au détail sont couverts par une garantie limitée de 3 ans à compter de la date d'achat (certains dispositifs d'alimentation appliquent une garantie de 2 ou 5 ans)

Veuillez visiter le site http://www.silverstonetek.com pour les informations les plus récentes.

Pour toutes les autres régions

Veuillez contacter votre revendeur ou distributeur local agréé SilverStone pour plus de détails.

Remarque :

SilverStone se réserve le droit de modifier les informations de garantie ci-dessus. Veuillez visiter le site http://www.silverstonetek.com pour les informations de mise à jour de la garantie les plus récentes.
