MODE D'EMPLOI UATYA160BBAY1 DAIKIN
Roof top unité de type monobloc
11.1.4 Fonctions du contrôleur c.pCO 75
12 Instructions rapides 76
12.1 Fonctions principales 76
12.2 Démarrage et arrêt de l'unité 76
12.2.1 Allumer et éteindre l'unité depuis l'écran 76
12.2.2 Allumer et éteindre l'unité depuis un signal externe 76
12.2.3 Allumer et éteindre l'unité depuis le BMS 76
12.3 Changement des points de consigne 77
12.3.1 Changement des points de consigne depuis l'écran 77
12.3.2 Changement des points de consigne depuis le BMS 77
12.4 Changement de langue 77
12.5 Changement de date et d'heure 78
12.6 Paramétrage des plages horaires 78
Graphisme à l'écran 79
13.1 Conventions graphiques 79
13.1.1 Icônes et symboles 79
14 Les masques 81
14.1 L'arbre des écrans 81
14.1.1 Le menu des écrans 82
14.2 Se déplacer dans les menus 83
14.2.1 Infos 83
14.2.2 Demande 83
14.2.3 Synoptique 84
14.2.4 Login 85
15 Fonctions du logiciel 86
15.1 Introduction 86
15.2 Gestion du point de consigne 87
15.2.1 Point de consigne dynamique 87
15.2.2 Point de consigne dynamique de la sonde de l'air extérieur en rafraîchissement 88

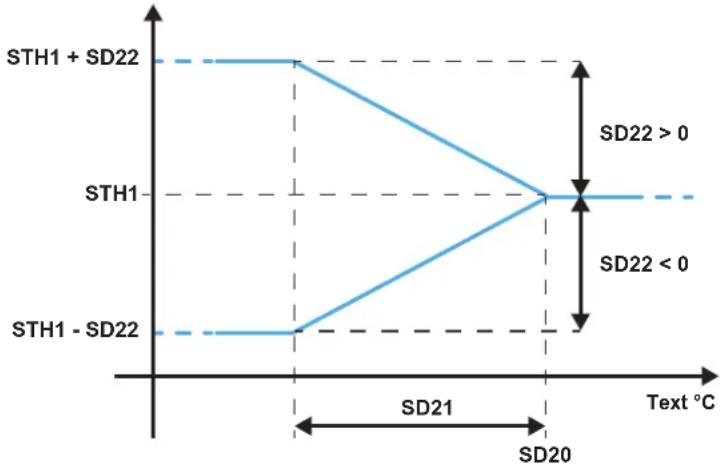

15.2.3 Point de consigne dynamique de la sonde de l'air extérieur en chauffage 89
15.3 Contrôle de la température 90
15.3.1 Thermorégulation en rafraîchissement 91
15.3.2 Thermorégulation en chauffage 93
15.3.3 Désactivation du chauffage en fonction de la température de l'air extérieur. 95
15.4 Contrôle de l'humidité 96

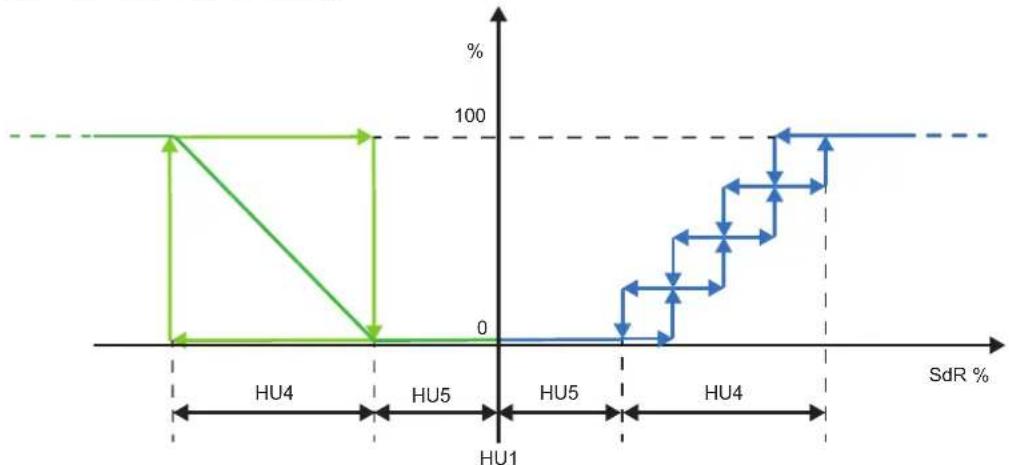

15.4.1 Contrôle de l'humidité relative avec réglage proportionnel 97
15.5 Humidification de l'air 98
15.5.1 Fonctions accessoires de l'humidificateur intégré 98
15.6 Déshumidification de l'air 98
15.7 Contrôle alimentation électrique 99
15.7.1 Séquence phases 99
15.7.2 Tension minimale maximale 99
15.7.3 Fast Restart 99
15.8 Gestion des volets 100
15.8.1 Contrôle des volets 101
15.8.2 Gestion des volets 101
15.8.3 Démarrage de l'unité 101
15.8.4 Lavage 101
15.8.5 Recirculation 102
15.9 Chauffage auxiliaire 103
15.9.1 Dispositifs gérés 104
15.9.2 Post-chauffage 104
15.9.3 Activation avec plages horaires 105
15.1 Introduction 106
15.2 Tableau des alarmes 106
11.1 En général
Quelques informations sur l'utilisation de ce manuel.
Le présent manuel a pour objectif de fournir toutes les informations nécessaires pour l'utilisation du contrôleur avec son logiciel d'application dans les unités indiquées sur la couverture.
Ce manuel ne contient pas d'informations concernant l'installation des unités et les vérifications et contrôles correspondants pour le premier démarrage.
Nous remercions dès à présent tous ceux qui nous signalerons des erreurs, omissions, sections exigeant des explications supplémentaires ou des fonctionnements qui n'ont pas été inclus.
11.1.4 Fonctions du contrôleur c.pCO
Le logiciel d'application pour le contrôleur électronique à microprocesseur de la série c.pCO a été conçu pour gérer des unités Rooftop.
Grâce à une configuration appropriée, il prévoit la possibilité de gérer un large éventail d'unités avec des fonctionnalités spécifiques.
Par gestion des unités Rooftop, on entend le contrôle du fonctionnement en conditions de sécurité des parties les composant, lors des différentes phases de fonctionnement prévues.
La famille du contrôleur électronique à microprocesseur c.pCO est composée de modules de plusieurs tailles. Grâce à la flexibilité du logiciel, cela permet d'en optimiser l'utilisation en utilisant pour chaque application ceux qui possèdent le plus grand nombre d'entrées et de sorties nécessaires.
La carte c.pCO est raccordée aux différents modules et elle communique avec eux par le biais d'un bus de champ à haute vitesse et haute fiabilité.
L'interface utilisateur du contrôleur est un écran tactile couleur de 4,3".
12.1 Fonctions principales
Les indications nécessaires pour intervenir sur le contrôle concernant les fonctions principales de l'unité sont indiquées ci-après.
12.2 Démarrage et arrêt de l'unité
12.2.1 Allumer et éteindre l'unité depuis l'écran
Sur l'écran principal par le biais de l'icône « On/Off », se déplacer sur l'écran pour le démarrage et l'arrêt de l'unité.
Dans la partie supérieur de l'écran est indiqué l'état de l'unité ; une icône « On/Off » est présente au centre.
Toucher cette icône pour modifier l'état de l'unité, pour passer de « en fonctionnement » à « éteinte » et vice et versa.
12.2.2 Allumer et éteindre l'unité depuis un signal externe
Pour pouvoir allumer et éteindre l'unité depuis un signal externe, s'assurer que la fonctionnalité est active.
Pour allumer l'unité, il est nécessaire de fermer le signal externe. Pour l'éteindre, il faudra l'ouvrir.
Le signal externe doit être relié aux bornes « 1 » et « 56 » présentes dans le bornier.
Pour pouvoir allumer et éteindre l'unité depuis un signal externe, s'assurer que la fonctionnalité est active.
Pour allumer l'unité, il est nécessaire de fermer le signal externe. Pour l'éteindre, il faudra l'ouvrir.
Le signal externe doit être relié aux bornes « 1 » et « 2 » présentes dans le bornier.
Le signal externe doit être un contact sec.
12.2.3 Allumer et éteindre l'unité depuis le BMS
Pour pouvoir allumer et éteindre l'unité depuis le BMS, s'assurer que la fonctionnalité est active.
Voir le document dédié de la gestion du BMS.
12.3.1 Changement des points de consigne depuis l'écran
À partir du menu principal, appuyer sur « Point de consigne » pour accéder à la page-écran où sont présentes les fonctions prévoyant la gestion du point de consigne.
Dans le sous-menu « Point de consigne », sélectionner la fonction où l'on souhaite modifier le point de consigne.
Éventuellement, faire défiler les paramètres jusqu'à ce que le paramètre point de consigne apparaisse.
Sélectionner le paramètre du point de consigne pour activer le clavier à modifier.
Configurer la nouvelle valeur et confirmer avec le symbole de coche verte.
Dans les unités qui prévoient le changement de fonctionnement, le point de consigne en rafraîchissement « ST7 » et celui en chauffage « STH7 » sont présents.
Il est indispensable que la valeur du point de consigne en rafraîchissement « ST7 » soit supérieure à celle en chauffage « STH7 ».
Si par erreur on paramètre des valeurs qui ne remplissent pas cette condition, le contrôleur active l'alarme « AL183 ».
L'alarme « AL183 » n'est qu'une alarme de signalisation.
12.3.2 Changement des points de consigne depuis le BMS
Pour pouvoir modifier le point de consigne depuis le BMS, s'assurer que la fonctionnalité est active.
Voir le document dédié de la gestion du BMS.
12.4 Changement de langue
À partir du menu principal, appuyer sur « Langues » pour accéder aux pages-écrans où sont indiquées les langues disponibles.
Si la langue souhaitée n'est pas présente sur la page-écran, elle peut être cherchée à l'aide des flèches.
Avec la sélection, on active la langue choisie
12.5 Changement de date et d'heure
Faire défiler le menu principal jusqu'à ce que vous trouviez le groupe « Configurations », puis le sélectionner.
Dans « Configurations », sélectionner « Date et heure » pour accéder à la page-écran permettant de modifier les paramétrages
Après avoir modifié les valeurs, le paramétrage doit être sauvegardé avec l'icône de sauvegarde, en bas à droite.
La flèche à gauche permet de retourner à l'écran précédent, sans sauvegarder les modifications effectuées.
12.6 Paramétrage des plages horaires
Le paramétrage des plages horaires requiert l'accès avec mot de passe.
Faire défiler le menu principal jusqu'à ce que vous trouviez le groupe « Paramètres », puis le sélectionner.
Faire défiler le « Paramètres » jusqu'à ce que vous trouviez le groupe « ES Energy saving ».
Pour la logique de paramétrage des paramètres, voir le chapitre correspondant.
En phase de développement du logiciel d'application, une attention particulière a été accordée à l'utilisation intuitive de l'interface de l'utilisateur.
13.1 Conventions graphiques
L'utilisation de l'écran tactile permet de naviguer dans l'interface.
Des icônes intuitives ont été utilisées comme des touches pour se déplacer facilement entre les écrans et les différents menus.
D'autres symboles simples sont utilisés pour indiquer les organes et les fonctions activées.
Les icônes utilisées comme des touches et les symboles présents dans les différents écrans de l'interface sont indiqués ci-après.
13.1.1 Icônes et symboles
Dans l'écran tactile, des icônes sont utilisées comme des touches physiques pour se déplacer entre les menus et à l'intérieur des écrans. Les icônes présentes sont les suivantes :
« Accueil » cette icône permet de revenir à la page-écran principale. À l'aide des touches fléchées, il est le de se déplacer dans ce loop ;
« Infos » cette icône permet d'accéder aux écrans qui contiennent les informations relatives au logiciel et à À l'aide des touches fléchées, il est possible de se déplacer dans ce loop ;
« On/Off » cette icône permet d'accéder à l'écran pour le démarrage ou l'arrêt de l'unité via l'interface sur ;
« Froid/Chaud » cette icône permet d'accéder à l'écran pour le changement de fonctionnement rafraîchissement/ge via l'interface utilisateur ;
« Menu » à partir du masque principal, en appuyant sur cette icône, on accède à l'écran « Menu ». à partir porte quel écran, en appuyant sur cette icône, on retourne en arrière d'un niveau ;
« Demande » cette icône permet d'accéder aux écrans où figurent les différentes demandes de l'installation. des touches fléchées, il est possible de se déplacer dans ce loop ;
« Volets » cette icône permet d'accéder à l'écran où figure l'état de fonctionnement des volets. À l'aide des fléchées, il est possible de se déplacer dans ce loop ;
« Synoptique » cette icône permet d'accéder aux écrans où figure le schéma de principe du circuit de l'unité chant les composants du circuit, on accède aux informations et aux paramètres le concernant.
Pour accéder au menu des alarmes, toucher cette icône. Si l'icône est de couleur rouge, au moins une alarme vée ; si elle est grise, aucune alarme n'est activée.
ner cette icône pour activer ou désactiver la fonction à laquelle elle fait référence.
ner cette icône pour se déplacer à gauche et à l'intérieur du même loop d'écran.
ner cette icône pour se déplacer à droite et à l'intérieur du même loop d'écran.
cette icône apparaît dans la page-écran du « login » après avoir saisi le « mot de passe ».Toucher cette icône pour confirmer le « mot de passe » saisi.
cette icône apparaît dans la page-écran du « login » après les identifiants d'accès corrects. Toucher cette icône pour revenir au « loop » du menu précédent en maintenant l'accès avec les identifiants d'accès activés.
Certains symboles permettent de comprendre facilement les fonctions présentes dans l'unité, ainsi que leur état. Les symboles sont les suivants :
ce symbole, présent dans toutes les unités, indique la fonction de ventilation. Quand il est gris, cela signifie que la ventilation n'est pas en fonctionnement, tandis que s'il est coloré, cela signifie qu'elle fonctionne.
ce symbole indique la fonction de rafraîchissement. Quand il est gris, cela signifie que le rafraîchissement n'est pas en fonctionnement, tandis que s'il est coloré, cela signifie qu'il fonctionne.
ce symbole indique la fonction de l'humidification. Quand il est gris, cela signifie que l'humidification n'est pas en fonctionnement, tandis que s'il est coloré, cela signifie qu'elle fonctionne.
ce symbole indique la fonction de déshumidification. Quand il est gris, cela signifie que la déshumidification n'est pas en fonctionnement, tandis que s'il est coloré, cela signifie qu'elle fonctionne.
ce symbole indique l'accès activé après avoir effectué le « login » avec des paramètres protégés. Pour accéder à certains paramètres, il faut saisir le mot de passe selon le profil avec lequel on est autorisé.
ce symbole indique la connexion avec une clé USB. Ce symbole apparaît quand un passage de donnés est en cours.
ce symbole indique que l'unité est en train de fonctionner en chauffage. Le symbole est commun aux sources principales et auxiliaires. Si le symbole est orange, cela signifie que la source principale fonctionne. Si le symbole est jaune, cela signifie que la source auxiliaire fonctionne. Si les symboles sont gris, cela signifie que les sources ne fonctionnent pas.
Par le biais de l'interface utilisateur, il est possible d'accéder à toutes les informations et au paramétrage des paramètres relatifs au fonctionnement de l'unité. Le manuel illustre comment accéder aux informations pertinentes et aux paramètres pour les réglages des différentes fonctions.
14.1 L'arbre des écrans
Par le biais de l'interface utilisateur, il est possible d'accéder à toutes les informations et au paramétrage des paramètres relatifs au fonctionnement de l'unité. Le manuel illustre comment accéder aux informations pertinentes et aux paramètres pour les réglages des différentes fonctions.
Comme il est dit dans la description des icônes, à partir de l'écran principal on peut accéder directement aux informations et aux fonctions les plus importantes. La plupart des paramètres et des paramétrages sont présents dans les écrans divisés en menu principal et en différents sous-menus.
Pour naviguer et s'orienter aisément parmi les écrans de l'interface utilisateur, voici, ci-après, un schéma de l'arbre des écrans.
- Consigne
* Unité
* Ventilation
* Humidification déhumidificaton
* Volets
* Chauffage auxiliaire
* Post gas chaud - Les sondes
-1/0
* entrées universelles
* entrées numériques
* conducteur
* sorties analogiques
* sorties numériques - Langue
* Anglais
* Italien
* Suédois
* Alemand
* Français
* Espanol
* Polonais - Historique des alarmes
- Graphiques
- Login
- Configuration
* Date heure
* Rétroéclairage
* Network
* Terminal d'utilisateur
* Led
* Font - Paramètres
* ST - Refroidissement mécanique
* STH - Mode chauffage uniquement
* SP - Setup
* FA - Ventilation d'approvisionnement
* RFA - Retour ventilation
* PAL - Alarmes
* CF - Configuration
* CO - Compressors
* ET - Vanne thermostatique électronique
* PID - PID Parameters
* ES - Energy saving
* Un - Unloading
* DF - Décongeler
* HU - Humidité
* PD - Pump down
* SD - Point de consigne dynamique
* DA - Volets
* EFA - Ventilation externe
* CA - Les sondes s'ajustent
* RA - Sonde transducteur pleine échelle
* ENV - Envelope - La gestion des fichiers
* Enregistrement timelog.txt
* Ajouter default.conf
* Ajouter alarm.conf
14.1.1 Le menu des écrans
À partir de l'écran principal, pour accéder au menu principal, appuyer sur la touche « Menu ».
Dans le menu principal, on peut se déplacer à l'aide des icônes des flèches pour faire défiler tous les menus de niveau inférieur.
L'accès aux menus de niveau inférieur est conditionné par les identifiants d'accès dont on dispose. Pour certains, l'accès est libre, alors que pour d'autres, il faut effectuer le « login » avec le profil et les identifiants d'accès.
L'accès aux différents menus a lieu en touchant la zone colorée contenant la description.
L'utilisation de textes indiquant la signification des valeurs et des paramètres présents dans les écrans facilitent la compréhension et l'utilisation.
14.2 Se déplacer dans les menus
L'utilisation de l'arbre des écrans aide à naviguer dans les menus.
Quelques autres conseils facilitent l'utilisation des icônes utilisées comme touches pour se déplacer dans les écrans.
Comme référence, le point de départ est l'écran principal.
Pour interpréter et utiliser les icônes comme touches de référence, se référer au chapitre « Conventions graphiques ».


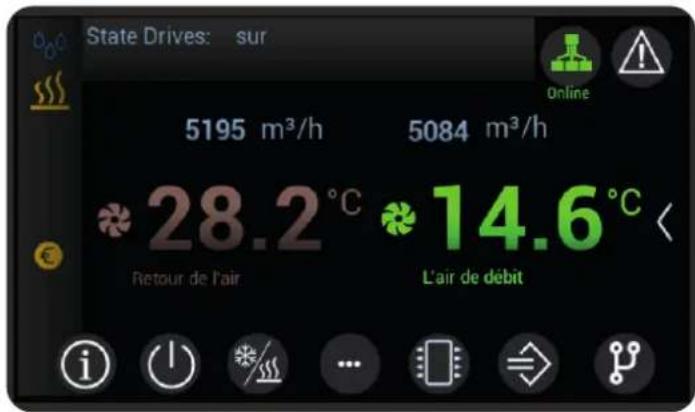

State Drives: sur 5195 m³/h 5084 m³/h 28.2 °C 14.6 °C Retour de l'air L'air de débitL'écran principal contient l'icône « On/Off », les icônes « Infos », « Demande » et « Synoptique » qui permettent d'accéder directement aux « loops » d'informations. L'icône « Menu » permet d'accéder au menu principal figurant sur l'arbre des écrans.
À l'aide des icônes « flèches », on fait défiler les écrans du même niveau, tandis qu'en appuyant sur l'icône « Menu », on revient au niveau supérieur.
Les écrans des paramètres contiennent des paramètres modifiables, avec le texte en blanc, et des paramètres en affichage seulement, avec le texte en bleu ciel.
En appuyant sur les paramètres blancs, on active l'écran de modification. Le symbole de « coche » confirme la donnée paramétrée, tandis que le symbole « x » l'efface en rétablissant la dernière donnée paramétrée.
Dans les paramètres qui se référent aux activations, pour activer/désactiver déplacer le cercle blanc. La confirmation de l'état se trouve juste à côté.
Pour faciliter la consultation, un grand nombre de paramètres et de valeurs relevés sont présents à l'intérieur de plusieurs loops d'écrans, regroupés par uniformité de fonctions.
14.2.1 Infos
Grâce à l'icône « Infos » de l'écran principal, on accède à un loop d'écrans contenant des informations relatives à l'unité.
14.2.2 Demande
Grâce à l'icône « Demande » de l'écran principal, on accède à un loop d'écrans contenant l'état de la demande des fonctions actives dans l'unité.
Les points de consigne correspondants se trouvent dans les différents écrans des demandes.
14.2.3 Synoptique
L'icône « Synoptique » permet d'accéder au menu correspondant.
Le synoptique permet d'avoir une vue d'ensemble de l'état de fonctionnement et des principaux paramètres.
Les écrans sont différents en fonction des caractéristiques de chaque unité.
other
| Node | Temperature (°C) | Percentage (%) | |---|---|---| | 1 | 17.9 | 100 | | 2 | 18.8 | 18.8 | | 3 | 21.4 | 21.4 | | 4 | 56.4 | 56.4 | | 5 | 58.5 | 58.5 | | 6 | 281 | 281 | | 7 | 12.1 | 12.1 | | 8 | 40.9 | 40.9 | | 9 | 44 | 44 | | 10 | Sh | 5.8 | | 11 | Pas | (not labeled) | | 12 | 25 | (not labeled) |Les icônes « Infos » présentes sur les écrans donnent l'accès aux informations et aux paramètres du composant correspondant.
14.2.4 Login
Il est indispensable d'effectuer le « Login » avec le profil attribué pour pouvoir accéder aux menus réservés et modifier les paramètres correspondants.
Pour effectuer le « login », il est nécessaire de :
- sélectionner le niveau d'accès prévu par ses propres identifiants d'accès ;
- en cliquant sur le champ « mot de passe », saisir la valeur correspondante à son propre niveau d'accès et confirmer par le symbole de coche ;
- Confirmer le mot de passe avec l'icône flèche verte, en bas à droite.

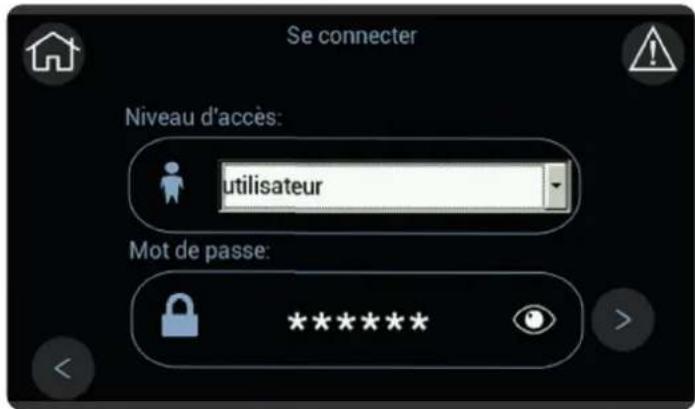

Le "mot de passe" du service est "4321"
Si le « mot de passe » saisi est correct, le symbole d'accès du propre niveau est affiché.
Pour revenir au menu principal, utiliser l'icône flèche verte, en bas à gauche.

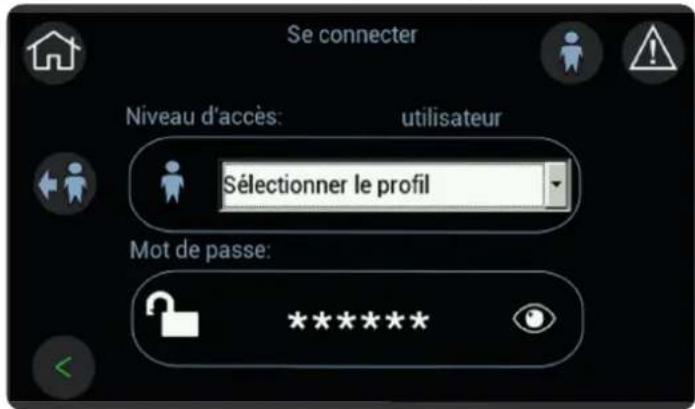

L'icône du petit homme avec la flèche à gauche comporte la sortie du niveau d'accès.
Tant que l'accès est actif, le symbole correspondant sera présent en haut, à droite, de tous les écrans, à l'exception de l'écran principal.
La sortie du « login » est automatique après un temps d'inactivité à l'écran.
15.1 Introduction
Un logiciel dédié à la gestion des unités est chargé à l'intérieur du contrôleur.
Ce logiciel est constitué d'un ensemble de fonctions dédiées aux conditions dans lesquelles les unités peuvent travailler.
Les chapitres suivants décrivent toutes les fonctions gérées par le logiciel, des fonctions communes présentes dans toutes les unités à celles dédiées à des versions ou à des modèles spécifiques.
Certaines fonctions décrites ici pourraient être disponibles uniquement sur des versions ou des tailles spécifiques, ou bien selon les accessoires sélectionnés.
Dans la description des différentes fonctions, la compétence dans le fonctionnement des unités et la connaissance des circuits hydrauliques ou frigorifiques correspondants sont tenues pour acquises. Toutes les descriptions, les paramétrages et les paramètres indiqués se réfèrent à des unités installées correctement, conformément à la documentation correspondante.
15.2 Gestion du point de consigne
Le point de consigne de réglage dépend essentiellement des paramètres « ST1 » et « STH1 ».
Voici ci-après les paramètres correspondants de point de consigne minimum et maximum pouvant être configuré.
| Paramètre Min Max | UM Description | |||
| ST1 ST2 ST3 °C Rafraîchissement mécanique - Point de consigne de température | ||||
| STH1 STH2 STH3 °C | Chauffage mécanique / Chauffage auxiliaire en fonctionnement d'hiver- Point de consigne de température | |||
Il existe des fonctions accessoires qui permettent de modifier (ajouter ou soustraire) un offset à ces valeurs de point de consigne.
Toute variation automatique du point de consigne sera dans tous les cas comprise dans les limites correspondantes
Avec le paramètre « SD2 », il est possible de décider avec quel fonctionnement la variation du point de consigne est activée. La fonction activée à l'usine est la seule disponible.
15.2.1 Point de consigne dynamique
Le point de consigne dynamique est une fonction activée par le constructeur.
Voici ci-après les paramètres de référence dans la gestion du point de consigne dynamique.
| Paramètre Min Max | UM Description | |||
| ST1 ST2 ST3 | °C Rafraîchissement mécanique - Point de consigne de température | |||
| STH1 STH2 | STH3 °C | Chauffage mécanique / Chauffage auxiliaire en fonctionnement d'hiver- Point de consigne de température | ||
| SD2 0 2 - | États | de l'unité | où il est actif | |
| SD10 | 0.0 | 55.0 | °C | Rafraîchissement mécanique - Température air extérieur - Seuil d'activation compensation |
| SD20 | 0.0 | 55.0 | °C | Chauffage mécanique - Température air extérieur - Seuil d'activation compensation |
15.2.2 Point de consigne dynamique de la sonde de l'air extérieur en rafraîchissement
Le point de consigne paramétré dans la valeur du paramètre « ST1 » est « compensé » par rapport à la température de l'air extérieur.
Les paramètres concernés figurent dans le tableau.
Les valeurs des paramètres sont à titre indicatifs. Dans des cas spécifiques, des valeurs différentes peuvent être configurées.
| Paramètre Valeur UM Description | |||
| ST1 27.0 °C | Rafraîchissement mécanique - Point de consigne de température | ||
| SD2 1 - États de l'unité où il est actif | |||
| SD10 25.0 °C | Rafraîchissement mécanique - Température air extérieur - Seuil d'activation compensation | ||

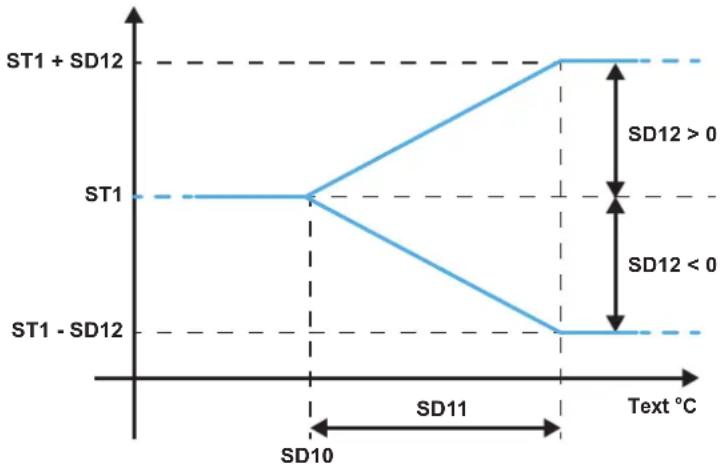

Voici ci-après une représentation graphique.
line
| Temperature Range | Standard Deviation | | ----------------- | ------------------ | | 0 - SD10 | ST1 | | 0 - SD11 | ST1 + SD12 | | 30 - SD12 | ST1 - SD12 | | 30 - SD12 | ST1 + SD12 | | 30 - SD12 | SD12 > 0 | | 30 - SD12 | SD12 < 0 |Fig. 19 Variation du point de consigne lorsque la température de l'air en rafraîchissement varie
Où « Text » correspond à la valeur de la température de l'air extérieur.
Avec cette fonction activée, la valeur de point de consigne avec laquelle le contrôleur gérera la température de l'air en rafraîchissement sera :
- si la température de l'air extérieur est inférieure à la valeur configurée dans le paramètre « SD10 », la valeur du point de consigne de réglage sera celle configurée dans le paramètre « ST1 » ;
- si la température de l'air extérieur est supérieure à la valeur configurée dans le paramètre « SD10 » à laquelle on aura ajouté la valeur configurée dans le paramètre « SD11 », la valeur du point de consigne de réglage sera égale à la somme des valeurs configurées dans les paramètres « ST1 » et « SD12 »,
- si la température de l'air extérieur est comprise entre les valeurs du paramètre « SD10 » et la somme des valeurs des paramètres « SD10 » et « SD11 », la valeur du point de consigne de réglage variera proportionnellement entre la valeur configurée dans le paramètre « ST1 » et la somme des valeurs configurées dans les paramètres « ST1 » et « SD12 ».
Le paramètre « SD12 » peut prendre à la fois des valeurs positives et négatives. Avec les valeurs négatives, le paramètre « SD12 » doit être soustrait à la valeur du paramètre « ST1 ».
15.2.3 Point de consigne dynamique de la sonde de l'air extérieur en chauffage
Le point de consigne paramétré dans la valeur du paramètre « STH1 » est « compensé » par rapport à la température de l'air extérieur.
Les paramètres concernés figurent dans le tableau.
Les valeurs des paramètres sont à titre indicatifs. Dans des cas spécifiques, des valeurs différentes peuvent être configurées.
| Paramètre Valeur UM Description | |||
| STH1 40 °C | Chauffage mécanique / Chauffage auxiliaire en fonctionnement d'hiver- Point de consigne de température | ||
| SD20 15.0 °C | Chauffage mécanique - Température air extérieur - Seuil d'activation compensation | ||
| SD21 10.0 °C | Chauffage mécanique | - Température air extérieur - Différentiel d'activation | |
| SD22 5.0 °C | Chauffage mécanique - Température air extérieur - Augmentation / diminution maximum du point de consigne | ||
Voici ci-après une représentation graphique.
line
| Temperature Range | Label | | ----------------- | ------------- | | 0 - SD21 | STH1 + SD22 | | 0 - SD21 | STH1 | | 0 - SD21 | STH1 - SD22 | | 0 - SD21 | STH1 - SD22 | | 0 - SD21 | SD22 > 0 | | 0 - SD21 | SD22 < 0 |Fig. 20 Variation du point de consigne lorsque la température de l'air en chauffage varie
Où « Text » correspond à la valeur de la température de l'air extérieur.
Avec cette fonction activée, la valeur de point de consigne avec laquelle le contrôleur gérera la température de l'air en chauffage sera :
- si la température de l'air extérieur est supérieure à la valeur configurée dans le paramètre « SD20 », la valeur du point de consigne de réglage sera celle configurée dans le paramètre « STH1 » ;
- si la température de l'air extérieur est inférieure à la valeur configurée dans le paramètre « SD20 » à laquelle on aura déduit la valeur configurée dans le paramètre « SD21 », la valeur du point de consigne de réglage sera égale à la somme des valeurs configurées dans les paramètres « STH1 » et « SD22 » ;
- si la température de l'air extérieur est comprise entre les valeurs du paramètre « SD20 » et la différence entre les valeurs des paramètres « SD20 » et « SD21 », la valeur du point de consigne de réglage variera proportionnellement entre la valeur configurée dans le paramètre « STH1 » et la somme des valeurs configurées dans les paramètres « STH1 » et « SD22 ».
Le paramètre « SD22 » peut prendre à la fois des valeurs positives et négatives. Avec les valeurs négatives, le paramètre « SD22 » doit être soustrait à la valeur du paramètre « STH1 ».
15.3 Contrôle de la température
Les dispositifs de refroidissement et de chauffage sont gérés en fonction de la valeur de température mesurée par la sonde de référence.
La bande proportionnelle identifie la plage de réglage du climatiseur et peut assumer des valeurs indépendantes de chauffage et de refroidissement.
La zone morte identifie la plage d'interdiction des dispositifs autour du point de consigne (son utilisation répond à l'exigence d'éviter des oscillations du réglage).
Le diagramme suivant illustre le comportement des dispositifs de chauffage et de refroidissement.
Fig. 21 Représentation graphique des dispositifs pour le contrôle de la température
| Paramètre Min Max | UM Description | |||
| ST1 ST2 ST3 | °C Rafraîchissement mécanique | Point de consigne de température | ||
| ST4 0.0 25.0 | °C | Rafraîchissement mécanique - Contrôle proportionnel - Différentiel d'activation | ||
| ST5 0.0 25.0 | °C | Rafraîchissement mécanique - Contrôle proportionnel - Zone neutre d'activation | ||
| ST6 0.0 25.0 | °C Rafraîchissement mécanique | - Contrôle proportionnel - Offset | ||
| ST9 0 7 - Sonde de réglage | ||||
| ST11 | 0 | 2 | - | Type de contrôle de la température |
| PID70 | 0 10000 | - Rafraîchissement mécanique - Kp | ||
| PID71 | 0 10000 | - Rafraîchissement mécanique - Ki | ||
| PID72 | 0 10000 | - Rafraîchissement mécanique - Kd | ||
| PID76 | 0.0 25.0 | °C Rafraîchissement mécanique - Bande morte | ||
| PID78 | 0 2 - Rafraîchissement mécanique - Position bande morte | |||
| STH1 | 10.0 35.0 | °C | Chauffage mécanique / Chauffage auxiliaire en fonctionnement d'hiver- Point de consigne de température | |
| STH4 | 0.0 | 25.0 | °C | Chauffage mécanique - Proportionnel - Différentiel d'activation |
| STH5 | 0.0 | 25.0 | °C | Chauffage mécanique - Proportionnel - Zone neutre d'activation |
| STH6 | 0.0 25.0 | °C Chauffage mécanique - Proportionnel - Offset | ||
Selon la valeur configurée dans le paramètre « ST9 » pour le rafraîchissement et « STH9 » pour le chauffage, la sonde de réglage est la suivante :
- 0 = sonde de température air de refoulement ;
- 1 = sonde de température air de reprise ;
Selon la valeur configurée dans le paramètre « ST11 » pour le rafraîchissement et « STH11 » pour le chauffage, le type de réglage de la température est le suivant :
- 0 = proportionnel ;
- 1 = « Cascade » ;
- 2 = PID.
15.3.1 Thermorégulation en rafraîchissement
La thermorégulation de l'unité est en fonction du paramètre « ST9 » qui détermine la sonde de référence pour la température paramétrée comme point de consigne, (paramètre « ST1 ») et du paramètre « ST11 » qui détermine le type de réglage.
Avec le réglage proportionnel, le contrôleur active les ressources disponibles avec l'augmentation de la valeur lue par la sonde de référence par rapport à la valeur configurée comme point de consigne.
Avec le réglage « Cascade », le contrôleur active les ressources tout en maintenant contrôlée la température de l'air en refoulement.
Avec le réglage PID, le contrôleur active les ressources disponibles avec l'augmentation de la demande. Le contrôleur calcule la demande en vérifiant la valeur lue par la sonde de référence par rapport à la valeur configurée comme point de consigne et à sa variation dans le temps, en utilisant les paramètres configurés dans le PID.
Contrôle de température proportionnelle
Avec le paramètre « ST11 » configuré sur « 0 », on active le contrôle proportionnel.
Les paramètres relatifs au contrôle proportionnel de la température figurent dans le tableau.
Les valeurs des paramètres sont à titre indicatifs. Dans des cas spécifiques, des valeurs différentes peuvent être configurées.
Paramètre Valeur UM Description
| ST1 24.0 °C Point de consigne température |
| ST4 2.0 °C Contrôle proportionnel - Rafraîchissement - Différentiel d'activation |
| ST5 0.1 °C Contrôle proportionnel - Rafraîchissement - Zone neutre d'activation |
| ST6 0.1 °C Contrôle proportionnel - Rafraîchissement - Offset |

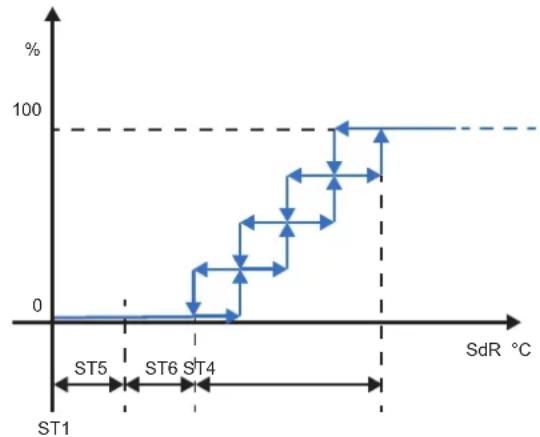

Voici ci-après une représentation graphique.
line
| Time Point | Value (%) | | :--- | :--- | | ST1 | 0 | | ST5 | 0 | | ST6 | 20 | | ST4 | 30 | | ST5 | 40 | | ST6 | 50 | | ST4 | 60 | | ST5 | 70 | | ST6 | 80 | | ST4 | 90 | | ST5 | 100 |Fig. 22 Représentation graphique de la demande de rafraîchissement
En sus des paramètres figurant dans le tableau, les sigles du graphique se réfèrent à :
- SdR = sonde de référence ;
- % = valeur pourcentage de la demande.
Contrôle de température « Cascade »
Avec le paramètre « ST11 » configuré sur « 1 », on active le contrôle « Cascade ».
Cette fonction satisfait la demande de l'installation tout en maintenant la température de l'air en refoulement dans les valeurs de confort.
Cela a lieu avec le calcul d'un point de consigne virtuel obtenu à partir du point de consigne paramétré correct avec la valeur de la température de l'air en reprise.
La correction du point de consigne a lieu de manière dynamique lorsque la température de l'air en refoulement varie.
Les paramètres relatifs au contrôle Cascade de la température figurent dans le tableau.
Les valeurs des paramètres sont à titre indicatifs. Dans des cas spécifiques, des valeurs différentes peuvent être configurées.
| Paramètre Valeur UM Description | |||
| ST42 24.0 °C | Contrôle | Cascade - | Point de consigne unité |
| ST43 0.5 °C | Rafraîchissement mécanique - Contrôle Cascade - Offset changement de mode | ||
| ST44 4.0 °C | Rafraîchissement mécanique - Contrôle Cascade - Différentiel de travail | ||
| ST45 15.0 °C | Rafraîchissement mécanique - Contrôle Cascade - Point de consigne minimum de refoulement | ||

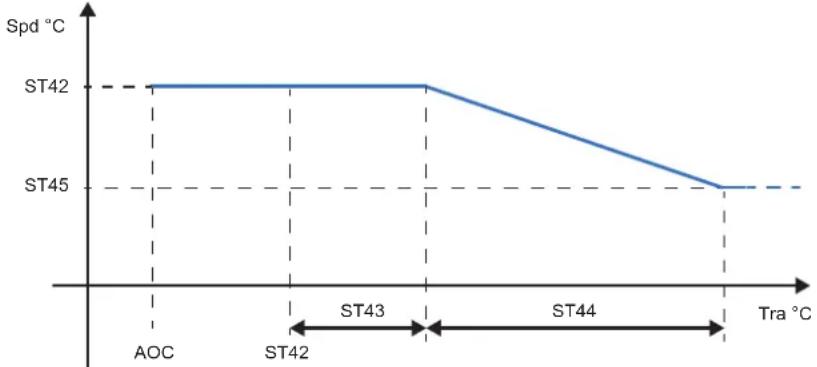

L'image ci-après montre une représentation graphique du réglage.
Fig. 23 Variation du point de consigne en refoulement avec réglage « Cascade » en rafraîchissement
En sus des paramètres figurant dans le tableau, les sigles du graphique se réfèrent à :
- Spd = point de consigne air en refoulement ;
- Tra = température air de retour ;
- AOC = changement automatique fonctionnement.
15.3.2 Thermorégulation en chauffage
La thermorégulation en chauffage de l'unité est en fonction du paramètre « STH9 » qui détermine la sonde de référence pour la température paramétrée comme point de consigne (paramètre « STH1 ») et du paramètre « STH11 » qui détermine le type de réglage.
Avec le réglage proportionnel, le contrôleur active les ressources disponibles avec la diminution de la valeur lue par la sonde de référence par rapport à la valeur paramétrée comme point de consigne.
Avec le réglage « Cascade », le contrôleur active les ressources tout en maintenant contrôlée la température de l'air en refoulement.
Avec le réglage PID, le contrôleur active les ressources disponibles avec l'augmentation de la demande. Le contrôleur calcule la demande en vérifiant la valeur lue par la sonde de référence par rapport à la valeur configurée comme point de consigne et à sa variation dans le temps, en utilisant les paramètres configurés dans le PID.
Contrôle de température proportionnelle
Avec le paramètre « STH11 » configuré sur « 0 », on active le contrôle proportionnel.
Les paramètres concernés figurent dans le tableau.
Les valeurs des paramètres sont à titre indicatifs. Dans des cas spécifiques, des valeurs différentes peuvent être configurées.
| Paramètre Valeur UM Description | |||
| STH1 20.0 °C | Chauffage mécanique / Chauffage auxiliaire en fonctionnement d'hiver- Point de consigne de température | ||
| STH4 2.0 °C | Chauffage | mécanique | - Proportionnel - Différentiel d'activation |
| STH5 0.0 °C | Chauffage | mécanique | - Proportionnel - Zone neutre d'activation |
| STH6 0.0 °C | Chauffage | mécanique | - Proportionnel - Offset |

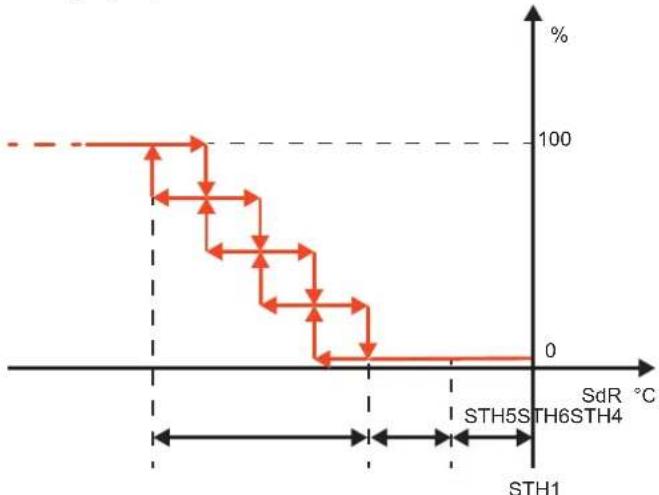

Voici, ci-après, une représentation graphique.
line
| Temperature (°C) | Percentage (%) | | ---------------- | -------------- | | SdR | 100 | | STH5 | 0 | | STH6 | 0 | | STH4 | 0 | | STH1 | 0 |Fig. 24 Représentation graphique de la demande de chauffage par étages
En sus des paramètres figurant dans le tableau, les sigles du graphique se réfèrent à :
- SdR = sonde de référence ;
- % = valeur pourcentage de la demande.
Contrôle de température avec Cascade
Avec le paramètre « ST11 » configuré sur « 1 », on active le contrôle « Cascade ».
Cette fonction satisfait la demande de l'installation tout en maintenant la température de l'air en refoulement dans les valeurs de confort.
Cela a lieu avec le calcul d'un point de consigne virtuel obtenu à partir du point de consigne paramétré correct avec la valeur de la température de l'air en reprise.
La correction du point de consigne a lieu de manière dynamique lorsque la température de l'air en refoulement varie.
Les paramètres relatifs au contrôle Cascade de la température figurent dans le tableau.
Les valeurs des paramètres sont à titre indicatifs. Dans des cas spécifiques, des valeurs différentes peuvent être configurées.
| Paramètre Valeur UM Description | |||
| ST42 24.0 °C | Contrôle Cascade - | Point de consigne unité | |
| STH46 0.5 °C | Chauffage mécanique | - Contrôle Cascade - Offset changement de mode | |
| STH47 4.0 °C | Chauffage mécanique | - Contrôle Cascade - Différentiel de travail | |
| STH49 30.0 °C | Chauffage mécanique - Contrôle Cascade - Point de consigne maximum de refoulement | ||
L'image ci-après montre une représentation graphique du réglage.
Fig. 25 Variation du point de consigne en refoulement avec réglage « Cascade » en chauffage
En sus des paramètres figurant dans le tableau, les sigles du graphique se réfèrent à :
- Spd = point de consigne air en refoulement ;
- Tra = température air de retour ;
- AOC = changement automatique fonctionnement.
Si la température de l'air de retour est inférieure à la différence des valeurs configurées dans les paramètres « ST42 » - « STH46 », la valeur du point de consigne sur l'air de refoulement augmentera graduellement de la valeur du paramètre « ST42 » à la valeur du paramètre « STH49 », à l'intérieur du différentiel configuré dans le paramètre « STH47 ».
15.3.3 Désactivation du chauffage en fonction de la température de l'air extérieur.
La valeur de la température de l'air extérieur est utilisée pour désactiver les sources de chauffage de l'unité. La désactivation a lieu pour haute et basse température.
Les paramètres concernés figurent dans le tableau.
Les valeurs des paramètres sont à titre indicatifs. Dans des cas spécifiques, des valeurs différentes peuvent être configurées.
| Paramètre Valeur UM Description | ||
| STH14 -20.0 °C | Chauffage mécanique - Seuil de désactivation pour basse température air extérieur | |
| STH15 30.0 °C | Chauffage mécanique - Seuil de désactivation pour haute température air extérieur | |
| STH123 -30.0 °C | Chauffage auxiliaire - Seuil de désactivation pour basse température air extérieur | |
| STH124 50.0 °C | Chauffage auxiliaire - Seuil de désactivation pour haute température air extérieur | |
Le chauffage obtenu par le biais du circuit frigorifique est désactivé pour :
- basse température air extérieur, si elle descend en-dessous de la valeur configurée dans le paramètre « STH14 » ; elle est réactivée lorsque la température remonte et est supérieure à la valeur configurée dans le paramètre « STH14 » auquel on aura ajouté + 1°C ;
- haute température air extérieur, si elle monte au dessus de la valeur configurée dans le paramètre « STH15 » ; elle est réactivée lorsque la température rediminue et est inférieure à la valeur configurée dans le paramètre « STH15 » auquel on aura déduit + 1°C.
Le chauffage auxiliaire est désactivé pour :
- basse température de l'air extérieur, si elle descend en-dessous de la valeur configurée dans le paramètre « STH123 ». Elle est réactivée lorsque la température remonte et est supérieure à la valeur configurée dans le paramètre « STH123 » auquel on aura ajouté + 1°C ;
- haute température air extérieur, si elle monte au dessus de la valeur configurée dans le paramètre « STH124 » ; elle est réactivée lorsque la température rediminue et est inférieure à la valeur configurée dans le paramètre « STH124 » auquel on aura déduit + 1°C.
15.4 Contrôle de l'humidité
Les dispositifs pour le contrôle de l'humidité sont gérés en fonction de la valeur mesurée par la sonde de référence. La valeur mesurée est comparée à la valeur souhaitée (point de consigne) et, en fonction de la différence, les dispositifs les plus adéquats sont activés.
La bande proportionnelle identifie la plage de réglage du climatiseur et assume les mêmes valeurs, tant pour l'humidification que pour la déshumidification.
La zone morte identifie la plage d'interdiction des dispositifs autour du point de consigne (son utilisation répond à l'exigence d'éviter des oscillations du réglage).

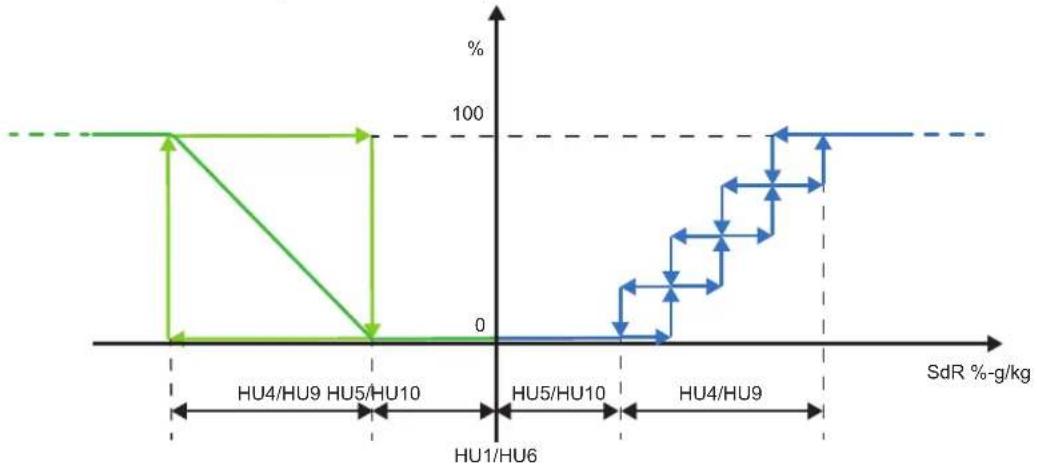

Le diagramme suivant illustre le comportement des dispositifs d'humidification et de déshumidification.
line
| SdR %-g/kg | Value (%) | |---|---| | HU4/HU9 | 100 | | HU5/HU10 | 0 | | HU1/HU6 | 0 | | HU5/HU10 | 0 | | HU4/HU9 | 100 | | HU4/HU9 | 100 | | HU4/HU9 | 100 | | HU4/HU9 | 100 | | HU4/HU9 | 100 | | HU4/HU9 | 100 | | HU4/HU9 | 100 | | HU4/HU9 | 100 | | HU4/HU10 | 100 | | HU4/HU10 | 100 | | HU4/HU10 | 100 | | HU4/HU10 | 100 | | HU4/HU10 | 100 | | HU4/HU10 | 100 | | HU4/HU10 | 100 | | HU4/HU10 | -100 | | HU4/HU10 | -100 | | HU4/HU10 | -100 | | HU4/HU10 | -100 | | HU4/HU10 | -100 | | HU4/HU10 | -100 | | HU4/HU10 | -100 | | HU4/HU10 | -125 | | HU4/HU10 | -125 | | HU4/HU10 | -125 | | HU4/HU10 | -125 | | HU4/HU10 | -125 | | HU4/HU10 | -125 | | HU4/HU10 | -125 | | HU4/HU10 | -125 | | | HU4/HU9 | -125 | | HU4/HU9 | -125 | | HU4/HU9 | -125 | | HU4/HU9 | -125 | | HU4/HU9 | -125 | | HU4/HU9 | -125 | | HU4/HU9 | -125 | | HU4/HU9 | -125 | | HU4/HU9 | 37.77 | | HU4/HU9 | 37.77 | | HU4/HU9 | 37.77 | | HU4/HU9 | 37.77 | | HU4/HU9 | 37.77 | | HU4/HU9 | 37.77 | | HU4/HU9 | 37.77 | | HU4/HU9 | -37.77 | | HU4/HU9 | -37.77 | | HU4/HU9 | -37.77 | | HU4/HU9 | -37.77 | | HU4/HU9 | -37.77 | | HU4/HU9 | -37.77 | | HU4/HU9 | -37.77 | | HU8/LH/U6 | 0 | | HU8/LH/U6 | 0 | | HU8/LH/U6 | 0 | | HU8/LH/U6 | 0 | | HU8/LH/U6 | 0 | | HU8/LH/U6 | 0 | | HU8/LH/U6 | 0 | | HU8/LH/U6 | 0 | | HU8/LH/U6 | 0 | | HJ/LH/U6 | 0 | | HJ/LH/U6 | 0 | | HJ/LH/U6 | 0 | | HJ/LH/U6 | 0 | | HJ/LH/U6 | 0 | | HJ/LH/U6 | 0 | | HJ/LH/U6 | 0 | | HJ/LH/U6 | 0 | | HJ/LH/U6 | 0 | | HJ/A-HJ/LH/U6 | 0 | | HJ/A-HJ/LH/U6 | 0 | | HJ/A-HJ/LH/U6 | 0 | | HJ/A-HJ/LH/U6 | 0 | | HJ/A-HJ/LH/U6 | 0 | | HJ/A-HJ/LH/U6 | 0 | | HJ/A-HJ/LH/U6 | 0 | | HJ/A-HJ/U6 | 37.77 | | HJ/A-HJ/U6 | 37.77 | | HJ/A-HJ/U6 | 37.77 | | HJ/A-HJ/U6 | 37.77 | | HJ/A-HJ/U6 | 37.77 | | HJ/A-HJ/U6 | 37.77 | | HJ/A-HJ/U6 | 37.77 | | Hj/A-HJ/U6 | 37.77 | | HJ/A-HJ/U6 | 37.77 | | HJ/A-HJ/U6 | 37.77 | | HJ/A-HJ/U6 | 37.77 | | HJ/A-HJ/U6 | 37.77 | | HJ/A-HJ/U6 | 37.77 | | HJ/A-HJ U6 | 37.77 | | HJ/A-HJ U6 | 37.77 | | HJ/A-HJ U6 | 37.77 | | HJ/A-HJ U6 | 37.77 | | HJ/A-HJ U6 | 37.77 | | HJ/A-HJ U6 | 37.77 | | HJ/A-HJ U6 | 28.88 | | HJ/A-HJ U6 | 28.88 | | HJ/A-HJ U6 | 28.88 | | HJ/A-HJ U6 | 28.88 | | HJ/A-HJ U6 | 28.88 | | HJ/A-HJ U6 | 28.88 | | HJ/A-HJ U6 | 28.88 | | Hj/A-HJ U6 | 28.88 | | Hj/A-HJ U6 | 28.88 | | Hj/A-HJ U6 | 28.88 | | | Hj/A-HJ U6 | 28.88 | |Fig. 26 Représentation graphique des dispositifs pour le contrôle de l'humidité
Les paramètres concernés figurent dans le tableau.
| Paramètre Min Max | UM Description | |||
| HU1 HU2 HU3 | % Point de consigne humidité relative | |||
| HU4 0.0 25.0 % | Différentiel de réglage d'humidité relative | |||
| HU5 0.0 10.0 % | Zone neutre de réglage d'humidité relative | |||
| HU6 HU7 HU8 | g/kg Point de consigne d'humidité absolue | |||
| HU9 0.0 10.0 g | g/kg Différentiel de réglage d'humidité absolue | |||
| HU10 0.0 10.0 | g/kg Zone neutre de réglage d'humidité absolue | |||
| HU11 | 0 | 1 | - | Type de contrôle de la valeur d'humidité |
Selon la valeur configurée dans le paramètre « HU11 », la valeur de référence de l'humidité est la suivante :
- 0 - relative ;
- 1 - absolue.
15.4.1 Contrôle de l'humidité relative avec réglage proportionnel
Le paramétrage du paramètre « HU11 » sur « 0 » comporte que le réglage de l'humidité ait lieu sur la valeur relative. La gestion de l'humidité relative a lieu en fonction du paramètre « HU14 » qui détermine sur quelle sonde le contrôle doit assurer le maintien du point de consigne configuré et du paramètre « HU12 » qui détermine le type de réglage. Les paramètres concernés figurent dans le tableau.
Les valeurs des paramètres sont à titre indicatifs. Dans des cas spécifiques, des valeurs différentes peuvent être configurées.
Paramètre Valeur UM Description
HU4 5.0 % Différentiel de réglage d'humidité relative
HU5 0.5 % Zone neutre de réglage d'humidité relative
Voici ci-après une représentation graphique.
line
| SdR % | Value | |-------|-------| | HU4 | 100 | | HU5 | 0 | | HU1 | 0 | | HU4 | 100 | | HU5 | 0 | | HU1 | 0 |Fig. 27 Contrôle de l'humidité relative
15.5 Humidification de l'air
Le contrôleur peut gérer l'humidification de l'air moyennant un humidificateur intégré dans l'unité.
Le contrôleur est programmé à l'usine avec tous les paramètres relatifs à la gestion de l'humidificateur installé.
15.5.1 Fonctions accessoires de l'humidificateur intégré
La gestion de l'humidificateur prévoit certaines fonctions accessoires qui sont décrites ci-après.
15.5.1.1 Vidange manuelle de l'eau
La fonction de vidange manuelle de l'eau prévoit la vidange complète du cylindre de l'humidificateur. Cette fonction peut être activée à partir de la page Web, après avoir effectué le login avec le niveau Service. Si l'humidificateur est en train de produire de la vapeur, avec l'activation de la fonction la production sera arrêtée instantanément.
15.5.1.2 Prélavage
La fonction de prélavage permet de nettoyer les lignes de l'eau et le cylindre de l'humidificateur. Le cylindre est rempli, puis vidé 3 fois afin d'éliminer les éventuelles impuretés présentes dans les tuyaux et dans le cylindre ; il est conseillé d'activer la fonction surtout après avoir effectué les raccordements hydrauliques ou après avoir remplacé le cylindre. Cette fonction peut être activée à partir de la page Web, après avoir effectué le login avec le niveau Service. Si l'humidificateur est en train de produire de la vapeur, avec l'activation de la fonction la production sera arrêtée instantanément.
15.5.1.3 Évacuation pour inactivité
Dans le but d'éviter la stagnation de l'eau dans le cylindre de l'humidificateur, ce qui entraînerait la prolifération possible d'algues ou de bactéries (par exemple, la légionellose), si le cylindre reste chargé d'eau pendant plus de 72 heures consécutives sans qu'il n'y ait jamais de production de vapeur, la fonction d'évacuation pour inactivité est activée : le cylindre est vidé et reste vide tant qu'il n'y aura pas une nouvelle demande de production de vapeur. Cette fonction est toujours active et l'intervalle d'inactivité est fixe.
15.6 Déshumidification de l'air
La déshumidification de l'air est requise en phase de rafraîchissement où elle a lieu de manière naturelle.
En cas de demande simultanée de rafraîchissement et de déshumidification, le contrôleur active les compresseurs selon la demande la plus élevée des deux.
Il est possible d'atteindre le point de consigne de température même si le point de consigne d'humidité n'a pas encore été atteint. Dans ce cas, le contrôleur force encore plus le rafraîchissement en amenant la température en dessous du point de consigne paramétré.
Pour éviter la diminution excessive de la valeur de la température de l'air dans l'environnement, le contrôleur utilise les dispositifs de chauffage présents dans l'unité pour post-chauffer l'air.
15.7 Contrôle alimentation électrique
Les unités peuvent être équipées de protections en cas de connexions erronées de la séquence de la phase ou durant le fonctionnement de variations de tension en dehors des limites prévues.
Les protections sont réalisées avec des relais qui, par le biais de leur contact électrique, signalent l'alarme sur une entrée numérique du contrôleur (l'entrée numérique concernée est indiquée sur le schéma électrique).
Un relais peut être installé sur l'unité pour le contrôle de la séquence correcte des phases ou bien pour le contrôle de la tension d'alimentation ou bien encore pour gérer les deux fonctions.
15.7.1 Séquence phases
La gestion de la connexion erronée de la séquence des phases à l'unité est effectuée par un relais dédié. En cas de connexion erronée de la séquence des phases, le relais ouvre un contact électrique qui fait afficher l'alarme « AL55 » sur l'écran du contrôleur
La connexion erronée de la séquence des phases peut avoir lieu uniquement lors de l'installation de l'unité ou en cas d'interventions sur la ligne d'alimentation électrique.
Pour effectuer la bonne connexion, il faut couper la tension à l'unité. L'alarme disparaîtra lors de l'alimentation successive.
15.7.2 Tension minimale maximale
Le contrôleur peut gérer les situations qui peuvent se produire si la variation de la valeur de la tension d'alimentation de l'unité s'écarte sensiblement des valeurs prévues.
15.7.3 Fast Restart
L'activation de la fonction « Fast Restart », avec la présence d'un « ultracap » qui maintient sous tension le contrôleur, permet de réduire au maximum le retard du redémarrage des compresseurs de l'unité.
Ceci est possible car le contrôleur commence le comptage du temps minimum de « OFF » au moment ou l'arrêt survient à la suite d'un « blackout ».
Le contrôleur détecte les problèmes à l'alimentation électrique principale par le biais d'une entrée numérique et les gère comme alarmes.
Pour protéger l'intégrité des compresseurs, le contrôleur gère le nombre maximum de démarrages par heure au moyen du retard entre deux démarrages consécutifs.
Le redémarrage rapide après le « blackout » dépend de la demande de la thermorégulation. Il doit y avoir la demande de rafraîchissement ou de déshumidification ainsi que l'« off-set » d'activation d'au moins un compresseur.
La fonction « Fast Restart » ne préjuge en rien l'intégrité des compresseurs, et limite dans tous les cas le nombre de démarrages rapides dans l'arc de l'heure et de la journée.
15.8 Gestion des volets
Le contrôleur est en mesure de gérer non seulement le renouvellement de l'air dans l'environnement, mais aussi d'autres fonctions liées à l'amélioration du confort et de l'économie de l'installation.
Les fonctions qui peuvent être gérées sont liées au nombre de volets présents sur l'unité :
- unité avec 2 volets uniquement pour le renouvellement de l'air ;
- unité avec 3 volets quand le free cooling / free heating est présent ;
- unités à 4 volets, lorsqu'un système de récupération de chaleur est installé en plus du free cooling / free cooling.
Le réglage des volets peut avoir lieu de manière linéaire ou proportionnelle.
Unité avec 2 volets
Dans les unités avec 2 volets, il y a un volet pour l'air de renouvellement extérieur et un volet pour l'air de recirculation. Normalement, leur fonctionnement est complémentaire : le pourcentage d'ouverture du volet de l'air extérieur est égal à celui de fermeture de l'air de recirculation.
Unité avec 3 volets
Dans les unités avec 3 volets, il y a un volet pour l'air de renouvellement extérieur, un volet pour l'air d'expulsion et un volet pour l'air de recirculation.
Normalement, l'ouverture du volet de l'air extérieur est la même que celle du volet de l'air d'expulsion, tandis que celui de l'air de recirculation est complémentaire aux deux autres : le pourcentage d'ouverture du volet de l'air extérieur et du volet d'expulsion est égal à celui de fermeture de l'air de recirculation.
Unité avec 4 volets
Dans les unités avec 4 volets, en sus des volets présents dans les unités avec 3 volets, il y en a un quatrième. Le quatrième volet est un autre volet pour l'air extérieur.
Le quatrième volet permet le passage de l'air extérieur à travers le récupérateur lorsque la récupération est en fonctionnement et qu'elle est fermée durant le fonctionnement free cooling.
En réalité, si le récupérateur ne dispose pas des dimensions pour le 100% du débit de l'air dans l'unité, un cinquième volet est également présent. Il s'agit d'un volet d'expulsion supplémentaire utilisé durant le fonctionnement en free cooling pour contourner l'échangeur de récupération.
Les paramètres concernés figurent dans le tableau.
| Paramètre Min Max | UM Description | |||
| DA43 0.0 50.0 | °C | Air extérieur - Réduction ouverture pour température air extérieur - Seuil température d'été | ||
| DA44 -20.0 16 | 0 °C | Air extérieur - Réduction ouverture pour température air extérieur - Seuil température d'hiver | ||
| DA45 0 100 % | Air extérieur - Réduction ouverture pour température air extérieur - Ouverture min | |||
| DA52 0 3 - Air extérieur - Mise en régime - Configuration | ||||
| DA54 0 999 min | Air extérieur - Mise en régime - Durée lavage | |||
15.8.1 Contrôle des volets
Le contrôleur prévoit deux modes pour le contrôle des volets : « standard » et « adaptatif ».
Quand il est demandé aux volets de maintenir une position fixe, par exemple pour le débit correct de l'air de renouvellement, il peut y avoir des conditions d'installation pour lesquelles le signal des volets ne garantit pas la valeur du pourcentage d'air souhaité.
15.8.1.1 Contrôle « standard »
Le contrôle « standard » prévoit que les volets maintiennent la position indépendamment du pourcentage effectif d'air de renouvellement.
15.8.1.2 Contrôle « adaptatif »
Le contrôle « adaptatif » corrige l'ouverture des volets en fonction du pourcentage d'air de renouvellement requis. Afin que le contrôle soit actif, la sonde de l'air de mélange doit être présente.
Par le biais des valeurs de température de l'air de reprise, de l'air extérieur et des pourcentages correspondants d'ouverture des volets, le contrôleur calcule la valeur théorique de l'air de mélange.
Le contrôleur compare la valeur calculée de l'air de mélange avec celle mesurée et, par le biais d'un PID, corrige le signal des volets jusqu'à annuler la différence.
15.8.2 Gestion des volets
Le contrôleur est en mesure de gérer le réglage des volets de manière linéaire ou proportionnelle.
La gestion « linéaire » permet d'ouvrir le volet avec un angle d'inclinaison égal au pourcentage d'ouverture requis.
La gestion « proportionnelle » permet d'ouvrir les volets avec une ouverture de passage de l'air, par rapport à l'ouverture maximale disponible, égale au pourcentage d'ouverture requis.
Toutes les unités équipées de volets sont réglées par défaut avec la gestion de type « proportionnel ».
15.8.3 Démarrage de l'unité
Au démarrage de l'unité, des gestions requérant des réglages particuliers des volets peuvent être prévues.
Si au démarrage de l'unité, le « lavage » et la « recirculation » ne sont pas prévus, indépendamment du nombre de volets présents, le contrôleur prévoit leur ouverture en fonction du pourcentage paramétré pour le renouvellement de l'air.
15.8.4 Lavage
Le lavage est le renouvellement de l'air de l'environnement et il est obtenu avec l'expulsion de tout l'air en reprise et avec l'envoi dans l'environnement seulement de l'air extérieur.
Si au démarrage de l'unité le lavage est prévu, le paramètre « DA52 » doit être configuré sur « 1 ».
Pendant que le lavage est en cours, le contrôleur maintiendra les volets de l'air d'expulsion et de l'air extérieur à l'ouverture maximale paramétrée et le volet de l'air de recirculation à la position de fermeture correspondante, pour le temps configuré dans le paramètre « DA54 ».
La valeur du paramètre « DA53 » configurée sur « 0 » définit que le lavage a lieu sans l'intervention de la thermorégulation sur l'air. Avec la valeur du paramètre « DA53 » configurée sur « 1 », durant le lavage la thermorégulation sera activée.
Si le lavage a lieu avec la thermorégulation activée, la position des volets pourrait être conditionnée par des conditions dérivant du fonctionnement des compresseurs.
Pendant que le lavage est en cours, la touche qui permet l'interruption manuelle, par rapport à la durée prévue dans le paramètre « DA54 », clignote sur l'écran principal.
15.8.5 Recirculation
Le recirculation complète de l'air, au démarrage de l'installation ou après un lavage, permet d'atteindre plus rapidement les points de consigne de température et d'humidité paramétrés.
Si au démarrage de l'unité, seule la recirculation est prévue, le paramètre « DA52 » est configuré sur « 2 »
Si l'on configure le paramètre « DA52 » sur « 3 », la recirculation sera précédée d'un lavage.
Pendant que la recirculation est en cours, le contrôleur maintiendra les volets de l'air d'expulsion et de l'air extérieur fermés et le volet de l'air de recirculation ouvert, pour le temps configuré dans le paramètre « DA55 ».
La valeur du paramètre « DA53 » configurée sur « 0 » définit que le lavage a lieu sans l'intervention de la thermorégulation sur l'air. Avec la valeur du paramètre « DA53 » configurée sur « 1 », durant le lavage la thermorégulation sera activée.
Pendant que la recirculation est en cours, la touche qui permet l'interruption manuelle, par rapport à la durée prévue dans le paramètre « DA55 », clignote sur l'écran principal.
15.9 Chauffage auxiliaire
En sus du chauffage obtenu au moyen du circuit frigorifique, le contrôleur peut gérer d'autres sources de chaleur telles que des résistances électriques et une batterie à eau chaude avec le signal éventuel pour un ballon tampon ou un brûleur.
La logique présente dans le contrôleur est celle configurée en usine avec référence à la configuration de l'unité.
L'activation du chauffage et les logiques de fonctionnement peuvent être personnalisées.
Les paramètres concernés figurent dans le tableau.
| Paramètre Min Max | UM Description | |||
| STH57 0 1 - | Chauffage auxiliaire - Fonct. d'été - Type de contrôle de la température | |||
| STH58 10.0 35.0 °C Chauffage auxiliaire - Fonct. d'été - Point de consigne | ||||
| STH59 0.0 25.0 °C | Chauffage auxiliaire - Fonct. d'été - Proportionnel - Offset de température | |||
| STH60 0.0 25.0 °C | Chauffage auxiliaire - Fonct. d'été - Proportionnel - Différentiel d'activation | |||
| STH61 0 100 % | Chauffage auxiliaire - Fonct. d'été - Proportionnel - Demande minimum | |||
| STH62 0 100 % | Chauffage auxiliaire - Fonct. d'été - Proportionnel - Demande maximum | |||
| STH91 0 1 - | Chauffage auxiliaire - Fonct. d'hiver - Type de contrôle de la température | |||
| STH93 0.0 25.0 °C | Chauffage auxiliaire - Fonct. d'hiver - Proportionnel - Offset de température | |||
| STH94 0.0 25.0 °C | Chauffage auxiliaire - Fonct. d'hiver - Proportionnel - Différentiel d'activation | |||
| STH95 0 100 % | Chauffage auxiliaire - Fonct. d'hiver - Proportionnel - Demande minimum | |||
| STH96 0 100 % | Chauffage auxiliaire - Fonct. d'hiver - Proportionnel - Demande maximum | |||
15.9.1 Dispositifs gérés
Le contrôleur gère les dispositifs installés tels que :
- des résistances électriques divisées en un ou deux étages de puissance ;
- une batterie d'eau chaude, avec un signal analogique pour régler l'ouverture d'une vanne et un signal numérique pour commander une pompe qui s'active dès que la vanne commence à s'ouvrir. Avec cette gestion, la fonction antigel est prévue ;
- un ballon tampon, commandé par un signal analogique et par un signal numérique, qui s'active dès que la demande analogique est présente. Avec cette gestion, une entrée numérique est présente pour indiquer au contrôleur les alarmes éventuelles du ballon tampon et la fonction antigel est prévue ;
- un brûleur, commandé par un signal analogique et par un signal numérique, qui s'active dès que la demande analogique est présente. Avec cette gestion, une entrée numérique est présente pour indiquer au contrôleur les alarmes éventuelles du brûleur.
Par le biais du paramètre « STH55 », le chauffage auxiliaire peut être activé pour :
- seulement en fonctionnement d'été, comme post-chauffage durant la phase de déshumidification ;
- seulement en fonctionnement d'hiver, comme unique source si le circuit frigorifique ne prévoit pas l'inversion de cycle, ou bien pour intégrer le chauffage réalisé avec le circuit frigorifique ;
- tant en fonctionnement d'été qu'en fonctionnement d'hiver.
Fonction antigel
La fonction antigel, prévue avec la gestion de la batterie à eau chaude et avec le ballon tampon, s'active avec une unité en fonctionnement, en l'absence de demande de chauffage, si la température de l'air extérieur est inférieure à la valeur configurée dans le paramètre « STH136 »,
Dans le cas de la batterie à eau chaude, quand la fonction antigel s'active, le contrôleur ouvre la vanne qui la commande à la valeur configurée dans le paramètre « STH137 » et active la pompe de circulation.
Dans le cas du ballon tampon, quand la fonction antigel s'active, le contrôleur envoie au ballon tampon la demande configurée dans le paramètre « STH137 » et le signal d'activation.
15.9.2 Post-chauffage
Si la valeur du paramètre « STH55 » est « 1 », le chauffage auxiliaire est configuré pour le fonctionnement d'été seulement, comme post-chauffage durant la déshumidification. Le réglage peut être du type proportionnel ou PID, selon la valeur configurée dans le paramètre « STH57 ». La valeur du paramètre « STH56 » identifie la sonde de référence du réglage qui a lieu selon le point de consigne configuré dans le paramètre « STH58 ».
15.9.3 Activation avec plages horaires
L'unité peut être gérée automatiquement par le biais des plages horaires. La gestion permet l'arrêt, la variation des points de consigne et le changement de fonctionnement.
Les paramètres concernés figurent dans le tableau.
| Paramètre Min Max | UM Description | |||
| ES1 0 144 h P | age horaire 1 - Début | |||
| ES2 0 144 h P | age horaire 1 - Fin | |||
| ES3 0 144 h P | age horaire 2 - Début | |||
| ES4 0 144 h P | age horaire 2 - Fin | |||
| ES5 0 144 h P | age horaire 3 - Début | |||
| ES6 0 144 h P | age horaire 3 - Fin | |||
| ES7 0 15 - Variation du point de consigne - Lundi | ||||
| ES8 0 15 - Variation du point de consigne - Mardi | ||||
| ES9 0 15 - Variation du point de consigne - Mercredi | ||||
| ES10 0 15 - Variation du point de consigne - Jeudi | ||||
| ES11 0 15 - Variation du point de consigne - Vendredi | ||||
| ES12 0 15 - Variation du point de consigne - Samedi | ||||
| ES13 0 15 - Variation du point de consigne - Dimanche | ||||
| ES14 | -25.0 | 25.0 | °C | Variation du point de consigne - Rafraîchissement mécanique - Offset |
| ES16 | -25.0 | 25.0 | °C | Variation du point de consigne - Chauffage mécanique - Offset |
| ES18 0 15 - Arrêt unité - Lundi | ||||
| ES19 0 15 - Arrêt unité - Mardi | ||||
| ES20 0 15 - Arrêt unité - Mercredi | ||||
| ES21 0 15 - Arrêt unité - Jeudi | ||||
| ES22 0 15 - Arrêt unité - Vendredi | ||||
| ES23 0 15 - Arrêt unité - Samedi | ||||
| ES24 0 15 - Arrêt unité - Dimanche | ||||
| ES26 0 144 h Plage horaire 4 - Début | ||||
| ES27 0 144 h Plage horaire 4 - Fin | ||||
| ES31 0 15 - Activation mode chauffage - Lundi | ||||
| ES32 0 15 - Activation mode chauffage - Mardi | ||||
| ES33 0 15 - Activation mode chauffage - Mercredi | ||||
| ES34 0 15 - Activation mode chauffage - Jeudi | ||||
| ES35 0 15 - Activation mode chauffage - Vendredi | ||||
| ES36 0 15 - Activation mode chauffage - Samedi | ||||
| ES37 0 15 - Activation mode chauffage - Dimanche | ||||
Il est possible de configurer jusqu'à 4 plages horaires par le biais des couples de paramètres de début et de fin de plage.
Pour chaque jour de la semaine, il est possible d'associer une combinaison des plages configurées pour modifier le point de consigne, éteindre l'unité et changer le type de fonctionnement.
La variation du point de consigne à l'intérieur de la plage prévue a lieu avec l'application d'un « offset » par rapport à la valeur de fonctionnement activée.
La valeur de fonctionnement active est donnée par la valeur paramétrée et par les éventuelles compensations externes.
La valeur d'« offset » peut être à la fois positive et négative. Dans le premier cas, elle sera ajoutée, tandis que dans le second cas, elle sera soustraite au point de consigne de fonctionnement.
Il est possible de paramétrer une valeur d'« offset » pour le fonctionnement en rafraîchissement et une pour celui en chauffage.
Si le chauffage auxiliaire est géré, avec l'activation des plages horaires en rafraîchissement, il gardera le point de consigne configuré dans le paramètre « STH58 », tandis qu'en chauffage, il variera avec la valeur d'« offset ».
15.1 Introduction
Le contrôleur est programmé pour gérer en sécurité les composants constituant l'unité, en réglant son fonctionnement lorsque les conditions changent, dans le but de maintenir la continuité de service.
Dans le cadre de cette gestion, lorsque des conditions de danger s'annoncent, le contrôleur intervient en limitant partiellement ou complètement le fonctionnement de l'unité.
Pour accéder au menu des alarmes, toucher cette icône. Si l'icône est de couleur rouge, au moins une alarme
est activée ; si elle est grise, aucune alarme n'est activée.
Le prochain chapitre contient les codes avec les descriptions correspondantes pour les différentes conditions qui peuvent s'afficher dans le menu des alarmes.
Si l'on se rend compte de la présence de signalisations, tant avec l'unité en fonction qu'à l'arrêt, il faut immédiatement informer le service d'assistance en leur fournissant le code et la description du message et s'en tenir à leurs indications.
Éviter de prendre des initiatives avant d'avoir consulté le service d'assistance.
15.2 Tableau des alarmes
Les codes d'alarme avec leurs descriptions correspondantes sont indiqués ci-après.
| Code Description Code Description | |||
| AL1 Alarme erreur mémoire interne AL29 Alarme basse température de l'air de retour | |||
| AL5 | Alarme flux d'air du transducteur de pression différentiel | AL30 | Alarme haute température de l'air de refoulement |
| AL6 | Circuit 1 - Alarme haute pression du pressostat | AL31 | Alarme basse température de l'air de refoulement |
| AL7 | Circuit 2 - Alarme haute pression du pressostat | AL32 | Limitation de la température de l'air de refoulement activée |
| AL10 | Circuit 1 - Alarme haute pression du transducteur | AL33 | Circuit 1 - Ventilation externe - Alarme protection thermique |
| AL11 | Circuit 2 - Alarme haute pression du transducteur | AL34 | Circuit 1 - Ventilation externe - Alarme protection thermique |
| AL12 Alarme Haute humidité de l'air de retour AL35 | Ventilation d'approvisionnement - Alarme protection thermique | ||
| AL13 Alarme basse humidité de l'air de retour AL36 | Ventilation de retour - Alarme protection thermique | ||
| AL14 Alarme filtres encrassés AL51 Circuit 1 - Compresseur 1 - Inverter bloqué | |||
| AL17 BMS - Alarme erreur de communication AL52 c.pCOe 1 - Alarme erreur de communication | |||
| AL18 | Circuit 1 - Compresseur 1 - Alarme protection thermique | AL53 c.pCOe 2 - Alarme erreur de communication | |
| AL19 | Circuit 1 - Compresseur 2 - Alarme protection thermique | AL54 c.pCOe 3- Alarme erreur de communication | |
| AL20 | Circuit 2 - Compresseur 1 - Alarme protection thermique | AL55 Alarme séquence phases erronée | |
| AL21 | Circuit 2 - Compresseur 2 - Alarme protection thermique | AL57 | Circuit 1 - Compresseur 1 - Alarme haute température d'évacuation |
| AL26 | Limitation de la température de l'air de retour activée | AL58 | Circuit 2 - Compresseur 1 - Alarme haute température d'évacuation |
| AL27 Alarme basse température d'air extérieur AL59 | Circuit 1 - Compresseur 2 - Alarme haute température d'évacuation | ||
| AL28 Alarme haute température de l'air de retour AL60 | Circuit 2 - Compresseur 2 - Alarme haute température d'évacuation | ||
| AL61 | Alarme erreur sonde - Circuit 1 - Compresseur 1 - Température d'évacuation | AL136 | Circuit 1 - Alarme basse pression du pressostat |
| AL62 | Alarme erreur sonde - Circuit 2 - Compresseur 1 - Température d'évacuation | AL137 | Circuit 2 - Alarme basse pression du pressostat |
| AL63 | Alarme erreur sonde - Circuit 1 - Compresseur 2 - Température d'évacuation | AL154 | Alarme détecteur de fuite |
| AL64 | Alarme erreur sonde - Circuit 2 - Compresseur 2 - Température d'évacuation | AL159 | Alarme feu / fumée |
| AL65 | Alarme erreur sonde - Température de l'air de retour | AL160 | Driver vanne 1 - Alarme erreur de communication |
| AL70 | Alarme erreur sonde - Température de l'air de refoulement | AL161 | Driver vanne 2 - Alarme erreur de communication |
| AL72 | Alarme erreur transducteur - Pression différentielle d'air de retour | AL162 | Humidificateur CPY - Alarme générale |
| AL73 | Alarme erreur transducteur - Pression statique du canal de retour / Pression différentielle de l'all | AL163 | Humidificateur CPY - Signalisation générale |
| AL74 | Alarme erreur sonde - Qualité de l'air CO2 AL164 | Humidificateur CPY - Alarme erreur de communication | |
| AL75 | Alarme erreur sonde - Qualité de l'air VOC AL166 Inverter 1 - Alarme erreur de communication | ||
| AL78 | Alarme erreur sonde - Humidité relative de l'air de retour | AL170 | Circuit 1 - Alarme basse surchauffe |
| AL79 | Alarme erreur sonde - Humidité relative de l'air extérieur | AL171 | Circuit 2 - Alarme basse surchauffe |
| AL80 | Alarme erreur sonde - Température de l'air extérieur | AL183 | Consigne de refroidissement inférieure à la consigne de chauffage |
| AL91 | Alarme erreur sonde - Température de l'air mélangé | AL184 | Circuit 1 - Le dégivrage est terminé pour un temps maximum |
| AL94 | Alarme erreur transducteur - Circuit 1 - Pression de condensation | AL185 | Circuit 2 - Le dégivrage est terminé pour un temps maximum |
| AL95 | Alarme erreur transducteur - Circuit 2 - Pression de condensation | AL191 | Nombre maximum de fast restart en 1 heure atteint |
| AL98 | Alarme erreur transducteur - Circuit 1 - Pression d'évaporation | AL192 | Nombre maximum de fast restart en 24 heures atteint |
| AL99 | Alarme erreur transducteur - Circuit 1 - Pression d'évaporation | AL201 | Tension Min / Max |
| AL102 | Alarme erreur sonde - Circuit 1 - Température d'aspiration | AL203 | Circuit 1 - Basse pression d'évaporation |
| AL103 | Alarme erreur sonde - Circuit 2 - Température d'aspiration | AL204 | Circuit 2 - Basse pression d'évaporation |
| AL106 | Alarme erreur transducteur - Pression différentielle de l'air de refoulement | AL209 | Alarme externe |
| AL107 | Alarme erreur transducteur - Pression statique du canal d'alimentation / Pression différentielle all | AL210 | Alarme erreur EEPROM |
| AL114 | Circuit 1 - Basse différence de pression | AL212 | Alarme erreur d'accès à la mémoire interne |
| AL115 Circuit 2 - Basse différence de pression AL247 Circuit 1 - Compresseur 1 - Hors enveloppe | |||
| AL127 Circuit 1 - Compresseur 1 - Alarme entretien AL250 Résistance 1 - Alarme protection thermique | |||
| AL128 Circuit 1 - Compresseur 2 - Alarme entretien AL251 Résistance 2 - Alarme protection thermique | |||
| AL131 Circuit 2 - Compresseur 1 - Alarme entretien AL258 Chaudière - Alarme générale | |||
| AL132 Circuit 2 - Compresseur 2 - Alarme entretien AL259 Brûleur - Alarme générale | |||
| AL135 | Ventilation d'approvisionnement - Alarme entretien | - | - |
Inhoudsopgave
16 Introductie 110
16.1 Algemeen 110
* CA - Ajuste de sondas
* RA - Sonda del transductor a escala completa
* ENV - Envelope
