DUO 609 X, DUO609X - Lave-linge séchant CANDY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge séchant combiné (four et lave-vaisselle)
Marque	CANDY
Modèle	DUO 609 X / DUO609X
Alimentation électrique	230 V ~ 50 Hz, 10/16 A
Puissance maximale absorbée	2050 W (lave-vaisselle) / 2100 W (four)
Capacité lave-vaisselle	6 couverts (norme EN 50242)
Consommation d'eau (lave-vaisselle)	9 litres par cycle
Pression d'eau requise	0,08 à 0,8 MPa
Programmes lave-vaisselle	Universal 65°C, Intensif 75°C, Eco 45°C, Rapide 50°C, Trempage
Modes de cuisson du four	Sole brassée, Convection naturelle, Chaleur brassée, Gril, Turbogrill
Plage de température du four	60°C à 240°C selon mode
Éclairage du four	Ampoule 230 V, 15 W, culot E14, résistante 300°C

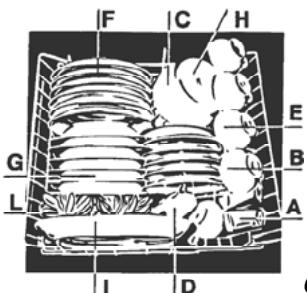

Type de chargement lave-vaisselle	Panier unique pour 6 couverts
Produits lessiviels	Détergent spécifique lave-vaisselle, produit de rinçage, sel régénérant
Adoucisseur d'eau	Réglable sur 5 niveaux (0-60°fH)
Sécurité	Dispositif anti-débordement, arrêt automatique à l'ouverture de la porte, verrouillage enfant (non mentionné)
Entretien courant	Nettoyage régulier du groupe filtrant lave-vaisselle, nettoyage du joint et de la porte du four, remplacement ampoule four
Accessoires fournis	Grille porte-plat, plat récolte-sauce pour grillades, distancier pour installation
Raccordement hydraulique	Tuyau d'alimentation 3/4", pression max 0,8 MPa, vidange à 40-85 cm du sol
Raccordement électrique	Prise de terre obligatoire, disjoncteur adapté, respect norme NFC 15100
Poids et dimensions	Non précisé dans la notice

FOIRE AUX QUESTIONS - DUO 609 X, DUO609X CANDY

Puis-je faire fonctionner le four et le lave-vaisselle en même temps ?

Non, le four et le lave-vaisselle ne peuvent pas fonctionner simultanément. Vous devez arrêter le lave-vaisselle avant d'utiliser le four.

Que faire si la machine ne prend pas l'eau ?

Vérifiez que le robinet d'eau est ouvert, que le tuyau d'alimentation n'est pas plié, et que le filtre à l'entrée du tuyau n'est pas bouché. Si le problème persiste, contactez le service après-vente.

Comment nettoyer les filtres du lave-vaisselle ?

Le groupe filtrant se compose d'un gobelet central, d'une plaque et d'un microfiltre. Pour le nettoyer, saisissez la poignée, soulevez le tout, rincez sous l'eau courante à l'aide d'une petite brosse. Remettez correctement en place avant utilisation.

Que faire si la vaisselle présente des taches blanches ?

Cela peut être dû à une eau trop dure. Vérifiez le niveau de sel et de produit de rinçage, et ajustez le dosage de l'adoucisseur d'eau (réglable de 1 à 4). Si le problème persiste, contactez le SAV.

Comment changer l'ampoule du four ?

Débranchez l'appareil et attendez le refroidissement. Dévissez le cache-verre, remplacez l'ampoule défectueuse par une neuve de type 230 V, 15 W, culot E14, résistante à 300°C minimum, puis revissez le cache-verre.

Quels modes de cuisson sont disponibles dans le four ?

Le four propose cinq modes : Sole brassée, Convection naturelle, Chaleur brassée, Gril et Turbogrill. Chaque mode a une température par défaut et une plage de réglage.

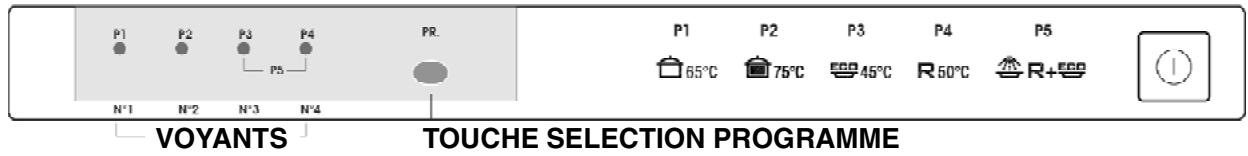

Comment régler l'adoucisseur d'eau du lave-vaisselle ?

Ouvrez la porte, appuyez sur Marche/Arrêt, puis dans les 2 minutes, maintenez enfoncé le bouton de sélection des programmes pendant 10 secondes. Les voyants indiquent le niveau actuel. Appuyez successivement pour changer de niveau (voir tableau dans la notice).

Le lave-vaisselle fait du bruit, que faire ?

Vérifiez que la vaisselle est bien rangée et ne bloque pas les bras de lavage. Assurez-vous que les bras tournent librement. Si le bruit persiste, vérifiez qu'aucun objet n'est tombé dans la cuve.

Comment utiliser le plat récolte-sauce du four ?

Le plat récolte-sauce est destiné uniquement aux modes Gril et Turbogrill pour recueillir les graisses. Posez-le sur la grille ou glissez-le dans les rails. Ne l'utilisez pas comme plat à rôtir et retirez-le du four pour les autres modes.

Que faire en cas de défaut ou d'anomalie ?

Si un voyant clignote rapidement et qu'un signal sonore retentit, éteignez l'appareil, vérifiez l'arrivée d'eau, le tuyau de vidange et les filtres. Si l'anomalie persiste, contactez le service après-vente.

MODE D'EMPLOI DUO 609 X, DUO609X CANDY

LIRE ATTENTIVEMENT LA NOTICE POUR VOUS PERMETTRE DE TIRER LE MEILLEUR PARTI DE VOTRE APPAREIL. Nous conseillons de conserver la notice d'installation et d'utilisation pour toute consultation ultérieure. Sur la plaque signalétique, relever le numéro de série de l'appareil et le noter ci-dessous, avant son installation, en cas d’éventuelle demande d’intervention du service après-vente.

. Plaque signalétique située à l'arrière de l'appareil

NOTRE RESPONSABILITE NE SAURAIT ETRE ENGAGEE EN CAS DE NON RESPECT DES INSTRUCTIONS FOURNIES DANS LA NOTICE.

Consignes de sécurité

• L'installation de votre appareil ainsi que le branchement électrique devront être confiés à un installateur agréé ou à un technicien de qualification similaire.
• Le DUO est composé de deux éléments, un four et un lave-vaisselle. Cet appareil possède des caractéristiques techniques définies et en aucun cas des modifications ne doivent être apportées sur cet appareil.
• Cet appareil devra être destiné uniquement à l'utilisation à un usage domestique.
• Si le DUO présente un défaut quelconque, ne pas le brancher ou le débrancher de l'alimentation générale, fermer le robinet d'arrivée d'eau, ne pas ouvrir l'appareil et faire appel directement à un service technique recommandé par le fabricant.
• L'emploi de n'importe quel appareil électrique comporte l'observation de règles fondamentales. En particulier:
• Ne pas toucher l'appareil avec les mains ou pieds mouillés ou humides.
• Ne pas utiliser l'appareil pieds nus.
• Ne pas tirer sur le câble d'alimentation de l'appareil pour débrancher la prise de courant.
• Ne pas laisser exposer l'appareil à des agents atmosphériques (pluie, soleil etc...).
• Ne pas permettre que l'appareil soit utilisé par des enfants sans surveillance.
• L'appareil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans reconnaissance de l'utilisation du produit, à moins qu'elles ne soient surveillées, ou instruites sur l'utilisation de l'appareil, par une personne responsable de leur sécurité.
• Surveiller les enfants pour être sûr qu'ils ne jouent pas avec l'appareil.
• Toutes les parties accessibles sont chaudes pendant le fonctionnement du DUO. Éloigner les jeunes enfants.
• Nous recommandons après chaque utilisation, un petit nettoyage de l'appareil, pour éviter l'accumulation des salissures et des graisses. Ces dernières recuiraient à chaque nouvel usage et se carboniseraient en dégageant une fumée et des odeurs désagréables.
• Ne jamais utiliser de nettoyeur vapeur ou à haute pression pour le nettoyage de l'appareil.
• Ne pas stocker de produits inflammables dans le DUO; ils pourraient s'enflammer lors d'une mise en route involontaire de l'appareil.
• Utiliser des gants thermiques de cuisine, pour enfourner ou pour retirer un plat du four.
• Ne pas tapisser les parois du four avec des feuilles en aluminium ou des protections jetables du commerce. La feuille d'aluminium ou toute autre protection, en contact direct avec l'émail chauffé, risque de fondre et de détériorer l'émail du four.
• Lorsque vous cuisinez avec des graisses ou de l'huile, prenez garde de toujours surveiller le déroulement de la cuisson car les graisses ou l'huile surchauffées peuvent s'enflammer rapidement.
• Le lave-vaisse est conçu pour laver des ustensiles domestiques normaux. Les objets contaminés par de l'essence, de la peinture, des restes d'acier ou de fer, des produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés en machine.
• À la fin du programme de lavage, l'eau résiduelle dans l'appareil ou sur la vaisselle ne doit pas être consommée.
• Si l'on peut se débarrasser de l'appareil, enlever le système de fermeture des portes pour que les enfants ne puissent pas s'enfermer dans l'appareil.
• Les ouvertures à la base de l'appareil ne doivent en aucun cas être obstruées par des tapis, moquettes ou autre.
• Cet appareil est fabriqué avec des matériaux recyclables pour permettre de les éliminer avec facilité.
• S'assurer que l'appareil n'écrase pas le fil électrique d'alimentation.
• L'utilisation de prises multiples et/ou rallonges est déconseillée et dégage le constructeur de toutes responsabilités.
• Si le remplacement du câble d'alimentation s'avère nécessaire, l'opération doit être réalisée par le Service Après-vente.
• Nous recommandons lors de l'installation de l'appareil sur un socle de vérifier la stabilité et de prendre les mesures nécessaires pour éviter un événuel glissement.

Le non-respect des prescriptions énoncées ci-dessus peut compromettre la sécurité de l'appareil.

Toutes ces caractéristiques sont données à titre indicatif. Soucieux de toujours améliorer la qualité de sa production, le fabricant pourrait apporter à ses appareils des modifications liées à l'évolution technique en respectant les conditions fixées à l'article R 132-2 du Code de la Consommation.

Produit compatible avec les Directives Européennes 73/23/EEC et 89/336/EEC, remplacées par 2006/95/EC et 2004/108/EC, et les modifications successives.

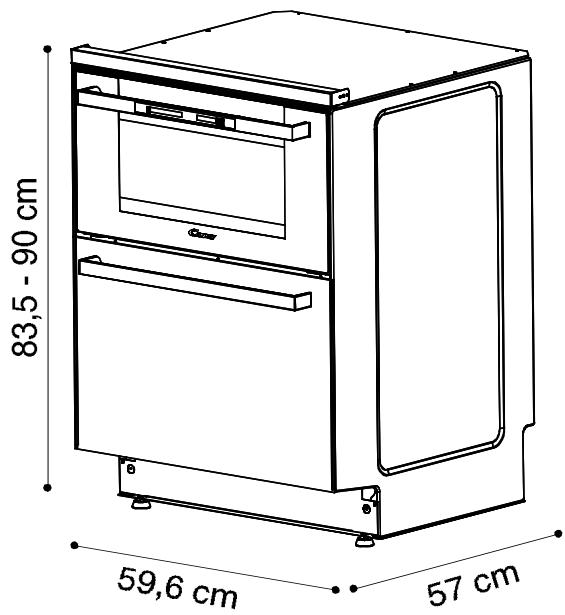

FICHE technique

	DUO
Puisance	2100 W
Nombre de couverts	6
Consommation eau	9 lt

La mise en place fonctionnelle des appareils ménagers dans leur environnement est une opération délicate qui, si elle n'est pas correctement effectuée, peut avoir de graves conséquences sur la sécurité des consommateurs.

Dans ces conditions, il est impératif de confier cette tâche à un professionnel qui la réalisera conformément aux normes techniques en vigueur.

Si malgré cette recommandation, le consommateur réalisait lui-même l'installation, le constructeur déclinerait toute responsabilité en cas de défaillance technique du produit entraînant ou non des dommages aux biens et/ou aux personnes.

Raccordement electrique

L'installation recevant l'appareil doit être conforme aux normes en vigueur dans le pays d'installation (FRANCE : Norme NFC 15100). Le constructeur décline toute responsabilité en cas de non-respect de cette disposition.

Attention :

• Le technicien doit, avant de procéder au raccordement, vérifier la tension d'alimentation indiquée au compteur, le réglage du disjoncteur, le calibre du fusible et la continuité de la terre de l'installation.
• Le raccordement au réseau doit être effectué par une prise de courant avec prise de terre, ou par l'intermédiaire d'un dispositif à coupure omnipolaire. Si l'appareil compte une prise de courant, il doit être installé de telle façon que la prise de courant soit accessible.
• Le fil de protection vert/jaune doit être relié aux bornes de terre, de l'appareil d'une part et de l'installation d'autre part.
• Notre responsabilité ne saurait être engagée pour tout incident ou des conséquences éventuelles qui pourraient survenir à l'usage d'un appareil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse.
• Toute intervention se rapportant au câble d'alimentation doit impérativement être réalisée par le Service après-vente ou une personne de qualification similaire.

Attention! L'efficacité de la sécurité est donc subordonnée à la mise à la terre correcte de l'installation. En cas d'absence d'un branchement efficace à la mise à la terre, il peut subvenir une légère dispersion de courant sur les parties métalliques de la machine, due à la présence d'un filtre antiparasite radio.

Le DUO est livré avec un câble d'alimentation permettant le raccordement exclusivement sous des tensions de 230 V entre phases ou entre phase et neutre.

Raccorder à une prise de courant 10/16 ampères.

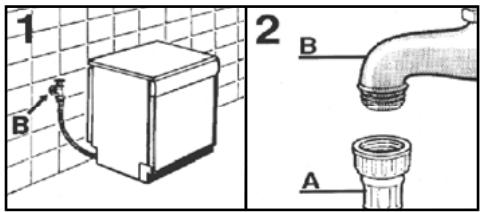

Alimentation hydraulique :

Les tuyaux d'alimentation et de vidange peuvent être orientés indifféremment vers la gauche ou vers la droite. Le lave-vaiselle peut être branché soit sur l'eau froide, soit sur l'eau chaude à condition que cette dernière ne dépasse pas 60°C.

La pression hydraulique fonctionne avec une pression minimale de 0,08 Mpa et 0,8 Mpa. Pour une pression inférieure à 0,08 Mpa, demander conseil auprès du service assistance technique. Il est nécessaire que l'installation soit équipée d'un robinet pour permettre l'isolement de la machine lorsque celle-ci n'est pas en fonctionnement (fig. 1). Le lave-vaiselle est muni d'un tuyau pour l'alimentation en eau se terminant par un collier filtre de 3/4'' (fig. 2). Le tuyau d'entrée "A" doit être visé à un robinet d'eau "B" de 3/4'' et s'assurer que l'embout soit bien serré. L'appareil doit être relié à l'arrivée d'eau exclusivement avec le tuyau fourni.

Ne pas utiliser un ancien tuyau.

Si la machine doit être raccordée à une nouvelle tuyauterie ou rester inutilisée pendant un certain temps, il est conseillé de faire couler l'eau pendant quelques minutes avant de visser le tuyau d'alimentation. Dans un tel cas, éviter que le dépôt de sable ou de rouille n'obture le filtre d'entrée d'eau.

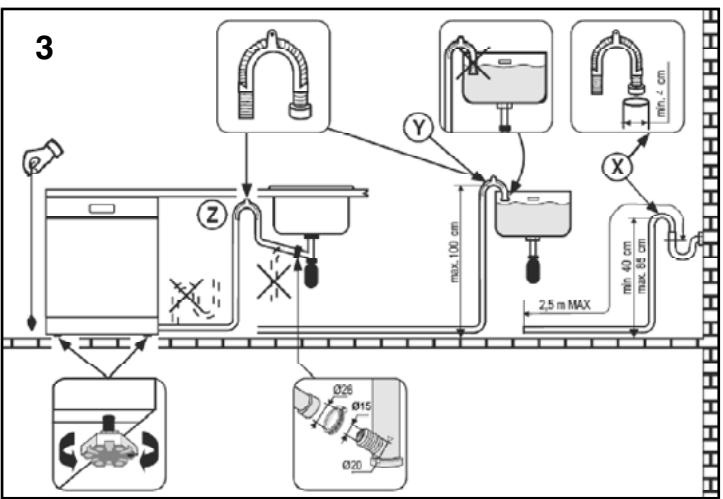

Raccordement à la vidange d'eau :

Pour la vidange, introduire le tuyau dans l'installation de vidange, en prenant soin de ne pas le plier, car l'écoulement des eaux s'en trouverait perturbé (fig. 3y).

Le tuyau de vidange doit avoir un diamètre intérieur au moins de 4 cm et doit être placé à une hauteur minimum de 40 cm. Pour éviter les odeurs, il est conseillé de placer un siphon (fig. 3x). Si nécessaire, il est possible de rallonger le tuyau de vidange jusqu'à 2,6 m en le maintenant cependant à une hauteur maximum de 85 cm du sol. Dans ce cas, il sera nécessaire de contacter le Service Assistance Technique.

L'extrémité recourbée du tuyau de vidange peut être accrochée au bord d'un évier (l'extrémité ne doit pas être immergée dans l'eau, pour éviter le siphonnage de l'appareil pendant le programme de lavage).

Pendant l'installation de la machine, vérifier que le tuyau d'alimentation et de vidange ne soient pas pliés. Si nécessaire, contacter le Service Assistance Technique.

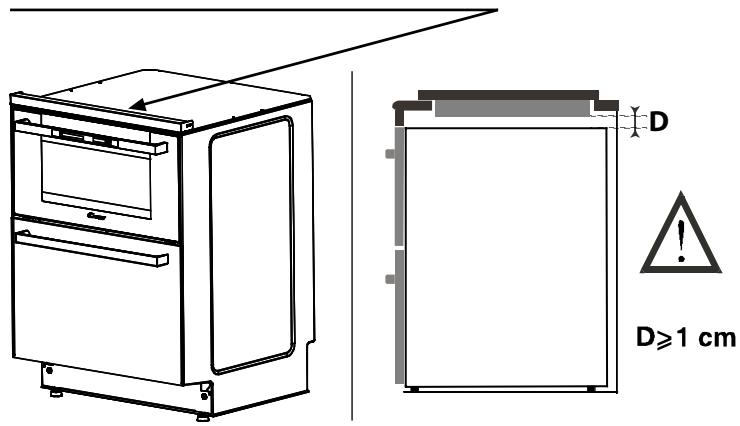

Attention!

Lors de l'installation, il est prévu le montage du profil.

Si tel n'est pas le cas, prévoir 1 cm entre le haut de l'appareil et le dessous du plan de travail, pour le passage d'air, et positionner le distancier fourni avec l'appareil.

Le FOUR

TRES IMPORTANT : le four et le lave-vaisselle ne peuvent pas fonctionner simultanément. Penser à arrêté le lave-vaisselle avant de faire fonctionner le four.

IMPORTANT : La porte ainsi que les parties accessibles peuvent être chaudes lorsque le four est en fonctionnement. Éloigner les jeunes enfants.

Les differents MODES de cuisson (selon modele)

• Sole brassée : utilisation simultanée de la résistance de sole plus la turbine qui brasse l'air dans l'enceinte du four. Cette fonction est idéale pour les tartes à fruits juteux, les tourtes, les quiches, les pâtés. Elle évite le dessèchement des alimentés et favorise la levée pour les cuissons de cake, pâté à pain et autres cuissons par le dessous. Placer la grille à un niveau inférieur.
• Convection naturelle : utilisation simultanée de la résistance de sole et de voute. Fonction idéale pour toutes les cuissons à l'ancienne, pour saisir les viandes rouges, les rosbifs, gigots, gibiers, le pain, les papillotes, les feuilletages. Un préchauffage de 10 minutes est conseillé. Placer le mets à cuire dans son plat sur la grille porte-plats et positionner le tout sur le gradin du milieu.
• Chaleur brassée : utilisation simultanée de la résistance de sole, de voute et de la turbine qui brasse l'air dans l'enceinte du four. Recommandée pour les volailles, les pâtisseries, les poissons, les légumes... La chaleur pénètre mieux à l'intérieur du mets à cuire et réduit le temps de cuisson, ainsi que le temps de préchauffage.
• Gril : utilisation de la résistance de voûte. C'est le succès assuré pour les grillades, les brochettes et les gratins. Un préchauffage de 5 minutes est nécessaire pour le rougeoiement.
• Turbogrill : utilisation de la résistance de voûte et de la turbine qui brasse l'air dans l'enceinte du four. Idéal pour les cuissons de volume écais, des pièces entières telles que rôti de porc, volaille, etc... Un préchauffage est nécessaire pour les viandes rouges mais inutile pour les viandes blanches. Glisser le récolte-sauce sous la grille de façon à récupérer les graisses. S'assurer que le mets ne soit pas trop près du grilloir. Retourner la pièce à cuire à mi-cuisson.

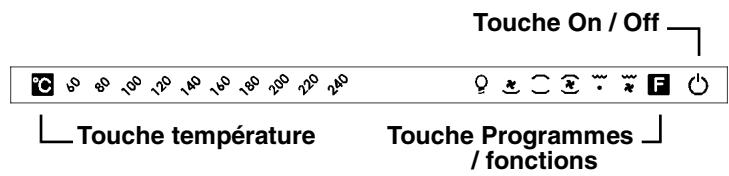

Utilisation

Symboles	Programmes de cuisson	Température pré régée	Plage réglage températures
♀	Eclairage	----	----
♂	Sole ventilée	200°C	60°C - 240°C
♀	Convection naturelle	220°C	60°C - 240°C
♂	Chaleur brassée	220°C	60°C - 240°C
♀	Grill	200°C	200°C - 240°C
♂	Turbo Grill	220°C	180°C - 240°C

Lorsque le four ne fonctionne pas, tous les voyants du four sont éteints.

Appuyer sur la touche "On/Off" alors s'affiche le symbole éclairage du four, le premier LED des programmes. Sur cette position, le réglage des températures n'est pas possible, donc les voyants côté température sont éteints. - Appuyer sur la touche des programmes cuisson ① alors clignote le deuxième LED des programmes correspondant à la fonction Sole ventilée. La température par défaut pour cette fonction s'affiche. Les fonctions comme les températures sont gérées par système de rotation. Si après 3 secondes, aucune modification n'a été effectuée le programme est confirmé (de même après la sélection de la température) le LED de la fonction devient fixe alors que celui de la température clignote jusqu'à atteindre la température préenregistrée : à ce point, le LED devient fixe. Il est possible d'ajuster la température du mode cuisson, en appuyant sur la touche C, voir tableau des réglages possibles. - Pour arrêter le fonctionnement du four, appuyer sur la touche "On/Off" Ⓒ.

Fonction chaleur residuelle

Quand un programme de cuisson est terminé, si le four est encore chaud, le LED clignote jusqu'à atteindre une température de 80°C.

LE FOUR - EQUIPEMENT (Selon modele)

Avant la première utilisation des accessoires, nous recommandons un nettoyage avec une éponge additionnée de produit lessiviel, suivi d'un rinçage et d'un séchage.

La grille porte-plat sert de support aux moulés, plats et sert également à recevoir les grillades. Pour les grillades, elle doit être associée au plat récolte-sauce.

Grille à son profil spécial, la grille reste à l'horizontalité jusqu'en butée. Aucun risque de glissement ou de débordement du plat.

Le plat récolte-sauce est destiné à recevoir le jus des grillades. Il n'est à utiliser qu'en mode Grilloir et Turbogrill. Il est soit posé sur la grille, soit glissé dans les rails.

Attention : en cuisson autre que les modes Grilloir et Turbogrill, le plat récolte-sauce doit être retiré du four.

Ne jamais utiliser le plat récolte-sauce comme plat à rôtir, il en résultait des dégagements de fumée, des projections de graisse et un encrassement rapide du four.

Pendant l'utilisation du four, les accessoires non utilisés doivent être retirés du four.

Viandes :

Ne saler les viandes qu'en fin de cuisson, car le sel favorise les projections de graisse, donc un encrassage rapide du four et des fumées importantes.

Les viandes blanches (porc, veau, agneau) ou poissons peuvent être placés dans le four froid. La cuisson est alors plus longue que dans le four chauffé préalablement, mais elle se fait moins au centre de l'aliment à cuire, la chaleur ayant plus de temps pour se propager vers le milieu de l'aliment.

Un bon préchauffage est toujours à l'origine de la réussite d'une cuisson de viande rouge.

Patisseries:

Eviter d'utiliser des mousses à pâtisserie brillants. Ils se réfléchissent la chaleur et peuvent nuire à la cuisson des gâteaux. Si vos gâteaux dorent trop vite, recouvrez-les avec une feuille de papier sulfurisé ou de papier aluminium. Attention : utiliser la feuille d'aluminium dans le bon sens : la face brillante doit être face au gâteau. Dans le cas contraire, la chaleur se reflétera sur la face brillante et ne pénétrera pas à l'intérieur du plat.

Éviter d'ouvrir la porte du four pendant les 20 à 25 premières minutes de cuisson : les soufflés, brioches, biscuits de Savoie, etc... retomberaient aussitôt.

Pour contrôler la cuisson de vos pâtisseries, piquer le centre avec la lame d'un couteau. Si elle ressort bien sèche, votre gâteau est cuit. Arrêtez la cuisson. Si la lame ressort humide ou avec quelques particules de gâteau collées dessus, continuez la cuisson mais en baissant légèrement le thermostat pour que la pâtisserie finisse de cuire sans brûler.

Les températures ainsi que les temps de cuisson sont disponibles à titre indicatif afin de faciliter la prise en main de l'appareil. L'expérience personnelle permet ensuite d'adapter ces réglages aux goûts et aux habitudes de chacun.

Durée de préchauffage :

20 minutes entre 210 et 230°C. 15 minutes entre 140 et 190°C. 10 minutes entre 65 et 115°C.

QTE	NATURE DES METS	Température four en °C	Niveau duogradin à partir du bas	Temps de cuisson en minutes
POISSONS
	Truite	200	1	15 / 25
1 kg	Merlan	190	1	50
VIANDES
1 - 1,5 kg	Roast-beef	190	1	90
1 kg	Rôti de veau	150 / 160	1	120 / 150
2 kg	Blanquette de veau	170 / 190	1	60 / 90
1 - 1,5 kg	Rôti d'agneau	150 / 160	1	60 / 75
1 - 1,5 kg	Gigot de mouton	150 / 160	1	50 / 60
1 - 1,5 kg	Cuisse de chevreuil	190	1	120
VOLAILLE
2 kg	Pigeons	150 / 160	1	45
4 kg	Oie	160	1	240 / 270
2 - 2,5 kg	Canard	175	1	90 / 150
1 - 1,5 kg	Poulet	170	1	60 / 80
DIVERS
	Pâtes au four	200	1	40
	Soufflés	200	1	20
	Beignets	200	1	20
	Pizza	200	1	20
PATISSERIE
	Galettes	175	1	40 / 50
	Tarte aux fruits	180 / 190	1	20 / 30
Biscuit (pâté levée)		160	1	40 / 45
	Meringue	100	1	90
Pâté feuilletée		200	1	20

Données techniques :

Couvert EN50242 6

Capacité "casseroles - assiettes" 4 personnes

Volume d'eau (litres)

Puissance résistance

Puissance pompe de lavage

Puissance pompe de vidange 30 W

Puissance maximale absorbée 2050 W

Pression admise dans l'installation hydraulique :

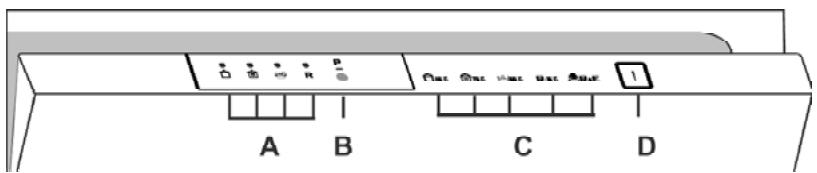

A Voyants de sélection des programmes

B Touche de sélection des programmes

C Description des programmes

D Touche Marche/arrêt

Selection des programmes et des fonctions specifiques

Le lave-vaisselle et le four ne peuvent pas fonctionner simultanément.

Choix des programmes

Ouvrir la porte et appuyer sur la touche "Marche/Arrêt" ; les quatre voyants de sélection des programmes clignotent.

Choisir un programme en appuyant sur la touche "Sélection des programmes", le voyant correspondant au programme choisi s'affiche (deux voyants pour le programme "Trempage").

Fermer la porte (après le signal sonore), le programme "C" se met en route automatiquement.

Ouverture de la porte

Saisir la poignée et ouvrir la porte. L'ouverture de la porte pendant le fonctionnement provoque immédiatement l'arrêt électrique de tous les organes de la machine.

Pour un fonctionnement correct, ne pas ouvrir la porte avec le lave-vaisselle en fonctionnement.

Fermeture de la porte

Mettre en place le panier. Vérifier que le bras de lavage puisse tourner correctement et que casseroles ou plats ne gênent pas sa rotation.

Fermer la porte et la bloquer avec une légère pression.

Interrompre un programme

Il n'est pas recommandé d'ouvrir la porte en cours de cycle, notamment au milieu de celui-ci ni durant le séchage final. De toute façon, l'appareil s'arrête automatiquement lorsque la porte est ouverte.

Lorsque la porte est de nouveau fermée, le programme se poursuit automatiquement.

Pour changer ou annuler un programme en cours, opérer de la manière suivante : ouvrir la porte, maintenir la touche de sélection de programmes enfoncée jusqu'à ce que les 4 indicateurs lumineux clignotent. Le programme en cours s'annule. Une nouvelle sélection peut être faite.

Avant de démarrer un nouveau programme, contrôlez qu'il y a toujours de la lessive dans le compartiment. Si nécessaire, remplir le compartiment.

Attention: si on ouvre la porte pendant que le lave-vaisselle est en cycle séchage, un signal sonore intermittent retentit pour signaler que le cycle n'est pas encore fini.

Fin du programme

La fin du programme est signalée par un signal sonore. Lorsque la porte est ouverte, les 4 indicateurs lumineux de sélection de programmes commencent à clignoter.

Désactiver la touche "Marche/Arrêt".

Annulation du signal sonore

Le signal sonore peut être désactivé de la manière suivante :

• Appuyer sur la touche Marche/Arrêt.
• Attendre que les voyants des programmes clignotent.
• Dans les deux minutes suivant la mise en route du lave-vaiselle, maintenir appuyée la touche "
• Relâcher la touche au moment où les deux premiers voyants de gauche s'affichent de manière fixe (pour indiquer que la sonnerie est active) et le signal sonore s'arrêté.
• Appuyer de nouveau sur le bouton "Sélection des programmes", les deux premiers voyants de gauche s'éteindront
• Attendre le signal sonore ; il indique que le réglage a été mémorisé.

Pour réactiver la sonnerie, suivre la même procédure.

Attention - Le lave-vaisseau est équipé d'un dispositif de sécurité anti-débordement, qui en cas d'anomalie, intervient en évacuant l'excès d'eau.

Avertissement anomalie

Si pendant le déroulement d'un programme, il est nécessaire de vérifier un dysfonctionnement ou une anomalie, le voyant correspondant au cycle choisi (deux voyants pour le programme "Trempage") clignote de manière très rapide et un signal sonore retentit. Dans ce cas, éteindre le lave-vaisselle en appuyant sur la touche "Marche/Arrêt". Après avoir contrôlé que le robinet d'arrivée d'eau soit ouvert, que le tuyau d'évacuation ne soit pas piqué, que le siphon ne soit pas obstrué ou les filtres bouchés, remettre en fonctionnement le programme choisi. Si l'anomalie se renouvelle, il sera nécessaire de contacter le Service Assistance Technique.

Important!

Pour éviter le déclenchement intempestif du dispositif de sécurité anti-débordement, il est recommandé de ne pas remuer ou incliner l'appareil pendant son fonctionnement. Au cas où il serait nécessaire de remuer ou d'incliner l'appareil, s'assurer d'abord que le cycle de lavage est terminé et qu'il n'y a plus d'eau dans la cuve.

La porte ne doit pas rester en position ouverte car cela pourrait occasionner des accidents.

Operations preliminares et nettoyage du GROUPE filtrant

Le système filtrant se compose : - d'un gobelet central, qui retient les plus grosses particules des résidus. - d'une plaque qui filtre continuellement l'eau de lavage. - le microfiltre, installé sous la plaque, qui retient les particules des résidus.

encore plus petites, assurant ainsi une efficacité optimale. Il est nécessaire pour obtenir des résultats toujours satisfaisants d'inspecter et de nettoyer le groupe filtrant avant chaque lavage, en le passant sous un jet d'eau et éventuellement en s'aidant avec une petite brosse.

Pour extraire le groupe filtrant, il vous suffit de saisir la poignée et de soulever le tout.

Le gobelet central est simplement posé, pour faciliter l'opération de nettoyage. Le lave-vaisselle est équipé d'un microfiltre autonettoyant, la manutention est réduite et l'inspection du groupe filtrant peut être effectuée tous les 15 jours. Toutefois, il est conseillé de contrôler après chaque lavage que le gobelet central et la plaque ne soient pas engorgés.

Attention : après avoir nettoyé les filtres, assurez-vous qu'ils soient fixés correctement, l'un dans l'autre, et que la plaque soit insérée parfaitement dans le fond du lave-vaisselle. Une remise en place incorrecte peut compromettre le fonctionnement de l'appareil.

Important: ne pas utiliser le lave-vaisselle sans filtre.

Chargement de la vaisselle

Le panier du lave-vaisselle a été étudié pour permettre une grande possibilité de chargement afin de satisfaire toutes les exigences. Avant de placer la vaisselle dans la machine, enlever les déchets les plus gros (os, arêtes, peaux des fruits, etc...) afin d'éviter l'encombrement du filtre et de réduire l'efficacité du lavage. Le panier est étudié pour charger tous types de vaisselle. Attention ! Les couteaux et autres ustensiles avec des parties pointues ou coupantes doivent être rangés avec les points en bas ou horizontalement.

Chargement des 6 couverts (en 50242)

La disposition correcte est représentée sur le schéma ci-contre.

A-6 verres B-6 assiettes à dessert C-6 soucoupes D-Petite coupe E-6 tasses café ou à thé F-6 assiettes plates G-6 assiettes creuses H-Coupe moyenne I-Plat L-Couverts

Chargement de 4 couverts plus casseroles

Dans le panier, on peut ajouter les casseroles, les saladiers, soupières, couvercles.... Pour les couverts dont les manches sont étroits, les placer vers le haut, pour éviter qu'ils sortent du panier et qu'ils bloquent le bras de lavage. Éviter de placer dans le panier du lave-vaisselle des couverts avec manche en bois ou ayant des parties collées avec de la résine.

Remlissage du produit lessiviel

Il est indispensable d'utiliser un produit lessiviel spécifique pour lave-vaisselle. Les détergents non appropriés (comme ceux prévus pour le lavage à la main) ne contiennent pas les éléments nécessaires pour le lavage en machine et empêchent le bon fonctionnement du lave-vaisselle.

Lavage normal

Le bac pour le produit lessiviel est situé à l'intérieur de la porte. Le couvercle du bac doit être refermé avant chaque lavage, pour l'ouvrir appuyer sur le clip. À la fin de chaque lavage le couvercle reste ouvert pour la prochaine utilisation. La dose de détergent peut varier en fonction du degré de salissure et du type de lavage. Nous vous conseillons de verser 15 g. de détergent. Dans le cas où l'eau est dure ou en présence de

salissure particulièrement tenace, mettre 25 g. de détersif. Après avoir versé le détersif dans le bac, refermer le couvercle. Puisque tous les détersifs ne sont pas identiques, consulter les instructions sur chaque emballage. Nous vous rappelons qu'une quantité insuffisante de détersif provoque un nettoyage incomplet, alors qu'une quantité trop importante ne serait qu'un gaspillage, et n'améliorerait pas le nettoyage. Ne pas excéder les doses dans l'utilisation de détersif, afin de respecter la protection de l'environnement.

Lavage fort

Dans le cas de l'utilisation du programme fort, ajouter dans la machine une seconde dose de détergent, environ 15 gr. (1 cuillère à soupe).

Cette dose doit être mise dans la partie inférieure de la porte du bac lorsqu'il est fermé (voir schéma).

La quantité de détériosif est fonction du type de poudre traditionnel.

Remlissage du produit de rinçage

Le bac de produit de rinceage "B" se trouve à droite du bac lessiviel et a une contenance d'environ 130 ml.

Ouvrir le volet et verser le liquide qui servira pour de nombreux lavages. Eviter de le faire déborder. Cet additif, qui est introduit automatiquement pendant la dernière phase de rinçage, favorise un séchage rapide en évitant ainsi la formation

de taches blanchâtres. Utiliser des produits adaptés pour le lavage en machine. Pour contrôler le niveau du produit, contrôler le voyant "A" placé entre les deux bacs.

PLEIN - Reflet

VIDE - Reflet clair

Reglage de l'additif (entre 1 et 6)

Le dispositif de réglage "B" se trouve en dessous du volet, il est possible de le régler avec un doigt. La position conseillée est "3". La teneur en calcaire dans l'eau se manifeste soit par la présence d'incrustations, soit par le degré de séchage. C'est pourquoi il est important de régler le début du produit de rinçage pour obtenir des prestations optimales.

Dans le cas où la vaisselle présente des dépôts à la fin du cycle de lavage, diminuer le réglage d'une position. Dans le cas où la vaisselle présente des marques ou auréoles blanchâtres, augmenter le réglage d'une position.

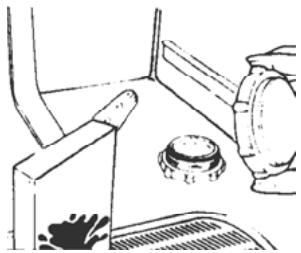

Remplissage du SEL

Le lave-vaisselle est pourvu d'un adoucisseur qui dépuré l'eau du calcaire pouvant l'incruster et l'endommager. Sur le fond de la machine se trouve le bac à sel pour la régénération de l'appareil de décalcification. La masse filtrante de l'installation de dépuration doit être reactiverisée par du sel de régénération pour les adoucisseurs des machines à laver la vaisselle ; ce sel est vendu en pastille ou en granulés.

Si vous êtes dépourvus de ce sel, vous pouvez utiliser du gros sel de cuisine ne contenant pas de liants calcaires.

Si vous utilisez du sel de cuisine, faire l'essai suivant : verser une demi-cuillère de sel dans un verre d'eau, si l'eau reste limpide ce sel peut être utilisé dans l'adoucisseur.

Des liants calcaires troublaient l'eau et provoqueraient l'obturation de

Pour introduire le sel, dévisser le bouchon du bac qui se trouve dans le fond du bac.

Pendant l'opération de remplissage, un peu d'eau débordera : continuer à verser le sel jusqu'à ce que le bac à sel soit plein (mélanger à l'aide d'une cuillère).

Après cette opération, nettoyer le filtre en enlevant les résidus de sel : revisser le bouchon.

Si vous n'avez aucun lavage à faire immédiatement, mettre en route le programme "Trempage" (Eco ^+ rapide, deux Leds) de façon que la solution saline ayant débordée soit vidangée.

Le bac a une capacité de 1,5 kg de sel, et pour une utilisation efficace de l'appareil, il est nécessaire de le remplir tous les 35 lavages.

Important : Ce n'est qu'au cours de la phase d'installation de la machine à laver la vaisselle qu'il faudra, après avoir rempli complètement le bac à sel, ajouter de l'eau jusqu'à ce qu'elle déborde du bac.

Réglage de l'adoucisseur d'eau avec le programmateur électronique

L'adoucisseur d'eau peut traiter l'eau dont la durée s'élève jusqu'à 60°F (Graduation française) ou 33°D (Graduation germanique) et ce à partir de 5 niveaux de réglage.

Les positions de réglage de l'adoucisseur d'eau sont indiquées dans le tableau suivant :

Niveau	Dureté de l'eau	Dureté de l'eau	Utilisation de Sel régénérant	Position de l'adoucisseur
	°fH (France)	°fH (Allemagne)
0	0-8	4	non	Voyant N.1
1	9-20	5-11	oui	Voyant N.1
2	21-30	12-17	oui	Voyant N.2
3	31-40	18-22	oui	Voyant N.3
4	41-60	23-33	oui	Voyant N.4

L'adoucisseur d'eau est pré-réglé en usine sur le niveau 3 (voyant N.3) car ce niveau répond à la majorité des besoins. Pour régler la position de l'adoucisseur d'eau en fonction du degré de dureté de votre eau, procéder comme suit : ouvrir la porte, appuyer sur la touche Marche/Arrêt, dans les deux premières minutes, il faut appuyer sur le bouton "Sélection des programmes", pendant au moins 10 secondes, après cela les trois voyants en partant de la gauche s'affichent de manière continue pendant 3 secondes. Le voyant faisant référence au niveau de la dureté de l'eau pré-réglé clignote, les pressions successives du bouton déterminent les différents niveaux de dureté de l'eau (voir tableau).

Information pour les essais en laboratoire programme comparatif général

Selon norme EN50242:

1) Chargement normalisé 2) Réglage du produit de rinçage sur Index "4" 3) Quantité de lessive: 18 gr. pour le lavage

Programme	Description
65°C	Universal	Destiné au lavage de la vaisselle et casseroles d'un usage quotidien normalement sale.
75°C	Intensif	Conçu pour le lavage des casseroles et de toute autre vaisselle d'un usage quotidien particulièrement sale.
45°C	Eco	Adapté au lavage de vaisselle et casseroles d'usage quotidien, normalement sales, avec utilisation de lessive à base d'enzyme. Programme normalisé EN 50242.
50°C	Rapide 32'	Cycle très rapide à effectuer à la fin du repas. Recommandé pour un lavage de vaisselle jusqu'à 2/3 personnes.
R+ECO	Trempage	Pour la vaisselle utilisée le matin ou à midi quand on souhaite effectuer le lavage après le dîner.

Opérations à réaliser					Déroulement du programme					Durée
Dérésif prélavage	Détrésif lavage	Nettoyage plaque filtre	Contrôle provision du produit de finçage	Contrôle niveau sel	Prélavage chaud	Prélavage froid	Lavege	Premier finçage froid	Second finçage froid	Rinçage avec produit de finçage	Rinçage avec eau finiard (15°C)
											80
											90
											120
											32
											6

Quelques conseils practiques....

Pour effectuer un programme de lavage complet avec un chargement plein, mettre après chaque repas la vaisselle en la disposant correctement, et réaliser entre chaque chargement un prélavage froid de façon à ramollir les salissures et pour éliminer les résidus les plus gros.

Comment FAIRE pour obtenir des resultats optimum de LAVAGE

1) Ranger la vaisselle avec l'ouverture retournée vers le bas. 2) Si possible, éviter que les pièces de la vaisselle soient en contact, un rangement correct vous donnera des résultats. 3) Avant de disposer la vaisselle dans la machine, retirer les restes de viande ou de légume, résidus de café, pelures de fruits, cendres de cigarette etc..., qui pourraient obstruer les filtres et les orifices du bras de lavage. 4) Après avoir rangé la vaisselle, vérifier que le bras de lavage rotatif puisse tourner librement. 5) Casseroles et autres plats peuvent présenter des résidus très attachés ou brûlés, ils devront être mis à tremper dans de l'eau avec des détensifs. 6) Pour un parfait lavage de l'argenterie, il est nécessaire de :

• la rincer après usage, surtout si elle est imprimée de mayonnaise, oeuf, poisson, etc...
• ne pas l'asperger de détergent
• ne pas la mettre en contact avec d'autres métaux.

Que FAIRE si...

Pour introduire de la vaisselle à laver quand l'appareil est en phase intermédiaire de lavage, tirer la poignée. Après la fermeture de la porte, le lave-vaisselle reprend son cycle de lavage.

Il est préférable de se rappeler que toute la vaisselle n'est pas adaptée pour être lavée dans un lave-vaisselle. Il est déconseillé d'introduire des pièces en plastique moulé ou des couverts avec poignée de bois ou de plastique. Certaines décorations ont tendance à s'estomper, il est par conséquent conseillé d'effectuer plusieurs fois le lavage en machine d'une seule pièce et c'est seulement après que certain qu'elle ne se décolore pas qu'il est possible d'effectuer le chargement total. Pour les couverts en argent : ils peuvent être lavés au lave-vaisselle avec d'excellents résultats à condition qu'ils ne soient pas en contact avec des couverts en acier. Les placer séparément dans le panier pour éviter qu'il y ait une réaction chimique entre eux.

IMPORTANT : Quand vous achetez de la nouvelle vaisselle, assurez-vous qu'elle soit adaptée pour le lavage en lave-vaisselle. Après chaque lavage, fermer le robinet d'alimentation d'eau pour isoler le lave-vaisselle de l'installation hydraulique, et arrêter le fonctionnement de la machine.

Apres l'utilisation

Si le lave-vaiselle doit rester fermé pendant un certain temps, nous vous conseillons de suivre les indications suivantes : 1 - exécuter un programme de lavage sans vaisselle mais avec un détergent pour dégraisser le lave-vaiselle. 2 - enlever la prise. 3 - fermer le robinet d'alimentation d'eau. 4 - remplir le bac de produit de rincage. 5 - laisser la porte légèrement ouverte. 6 - laisser l'intérieur de la machine propre. 7 - si la machine a été laissée dans une ambiance où la température était inférieure à 0°C, l'eau résiduelle dans le bac peut geler. Aussi, il est conseillé de porter la température ambiante au-dessus de 0°C et attendre environ 24 heures avant de réactiver la machine.

Entretien

• Avant toute opération de nettoyage ou de démontage, il est impératif :

de déconnecter électriquement l'appareil. - d'attendre le refroidissement de toutes les parties chaudes. - Ne jamais utiliser de produits abrasifs, d'éponges métalliques ou d'objets tranchants pour le nettoyage de l'appareil. - N'utiliser que de l'eau savonneuse ou des produits liquides ammoniaqués.

Eclairage du FOUR

L'ampoule située dans le four est d'un type spécial, résistant aux très hautes températures : 230 V~ - Culot E 14 - 15 W - Température 300°C mini.

Remplacement de l'ampoule de four : avant toute opération de remplacement, déconnecter l'appareil de l'alimentation électrique et attendre le refroidissement des parties chaudes. Pour la replacer, dévisser le cache-verre de protection, sortir l'ampoule défectueuse et la remplacer, et revisser le cache-verre de protection.

Les accessoires

La grille : ne pas nettoyer cet accessoire avec un produit abrasif.

Nettoyer simplement avec un gobelet et de l'eau chaude savonneuse, puis rincer avec de l'eau claire et sécher.

Le plat récolte-sauce : après une grillade, stériliser le plat récolte-sauce du four. Prenez soin de reverser les graisses dans un récipient. Laver et rincer le plat dans de l'eau très chaude, avec une éponge imbibée de produit lessiviel. Si les aliments restent collés, le faire tremper dans de l'eau additionnée d'un détergent, et rincer. Ne jamais replacer le plat récolte-sauce encrassé dans le four.

Le VERRE de porte du FOUR

Essuyer à la fin de chaque cuisson le verre à l'aide d'un papier absorbant. Si les projections sont importantes, le nettoyer avec une éponge et de l'eau chaude légèrement savonneuse, puis le rincer avec de l'eau claire et le sécher.

Le JOINT porte de FOUR

En cas de grosses salissures, nettoyer le joint de four avec une éponge légèrement humidifiée.

La porte du FOUR :

Le nettoyage de la porte du four peut être effectué directement sur l'appareil.

RAPPEL: Le four et le lave-vaisselle ne peuvent pas fonctionner simultanément.

Si votre lave-vaisselle ne fonctionne pas, avant d'appeler votre revendeur, faire les contrôles suivants:

ANOMALIES	CAUSES	REMEDES
1 - La machine ne fonctionne sur chaque programme	Prise de courant mal branchée	Brancher la prise
	Touché M/A non appuyée	Appuyer sur la touche
	Pas de courant	Contrôler
	Porte ouverte	Fermer la porte
2 - La machine ne prend pas l'eau	Voir causes n°1	Contrôler
	Robinet d'eau fermé	Ouvrir le robinet
	Programmateur mal positionné	Positionner correctement leprogrammateur
	Le tuyau d'alimentation est pié	Déplier le tuyau
	Le filtré du tuyau d'alimentation est bouché	Nettoyer le filtré situé à l'extrémité du tuyau d'alimentation
3 - La machine ne vidange pas	Filtre bouché	Nettoyer le filtré
	Tuyau de vidange pié	Redresser le tuyau
	La rallonge du tuyau de vidange	Suiivre attentivement les instructions pour le branchement du tuyau de vidange
	La vidange murale n'a pas d'event à air	Consulter un technicien qualifié
4 - La machine vidange en permanence	Tuyau en position trop BASSE	Rehauser le tuyau de vidange à 40 cm
5 - Si les bras de lavage ne tournent pas	Quantité excessive de dessive	Réduire la quantité de dessive
	Une)piece de vaisse empêche la rotation	Contrôler
	La plaque filtrante et le filtré sont bouchés par des impuretés	Nettoyer la plaque et le filtré
6 - Sur les apparciels électroniques sans affector : les indicateurs lumineux "eco" et "n°1" avec un signal sonore audible	Arrivée d'eau fermée	Arrêté l'appareil - Ouvrir le robinet - Réactiver le cycle
7 - La vaisse est partiellement lavée	Voir causes du N°5	Contrôler
	Le fond des casseroles n'est pas lavé parfaitement	Incrustations trop tenaces qu'il faut enlever avant le lavage dans la machine
	Le bord des casseroles n'est pas parfaitement lavé	Mieux positionner les casseroles
	Orifices partiellement bouchés	Démonter le bras de lavage en dévisant l'écrou moleté de fixation dans le sens des aiguilles d'une montre et le laver sous un robinet
	La vaisse n'est pas bien rangée	Ne pas trop serrer la vaisse
	L'extrémité du tuyau de vidange est plongée dans l'eau	L'extrémité du tuyau de vidange ne doit pas toucher l'eau de vidange
	La dessive n'est pas bien dosée, est ancienne ou durcie	Augmenter la dose en fonction de la quantité de saleté ou replacer le produit
	Le bouchon du réseau du sel ne ferme pas bien	Le visser à fond
	Le programme de lavage choisi est trop faible	Choisir un programme plus énergétique
	Vaisse du panier interieur mal lavée	Libérer la touche 1/2 charge
8 - Présence de tâches blanches sur la vaisse	L'eau d'alimentation est particulièrement durable	Contrôler le niveau du sel et du produit de rincege et régler le dosage, si l'anomalie persististe, demander l'intervention du SAV
9 - Bruit pendant le lavage	Les pieces de vaisse se cognent	Mieux les ranger dans les paniers
	Le bras de lavage tournant cogne contre la vaisse	Mieux ranger la vaisse
10 - La vaisse n'est pas parfaitement sèche	Manque de circulation d'air	Laisser la porte de la machine entrouverte à la fin du programme de lavage pour favoriser le séchage naturel.

Cet appareil est commercialisé en accord avec la directive européenne 2002/96/CE sur les déchets des équipements électriques et électroniques (DEEE).

En vous assurant que ce produit est correctement recyclé, vous participez à la prévention des conséquences négatives sur l'environnement et la santé publique qui pourrait être causée par une mise au rebut inappropriée de ce produit.

Le symbole sur ce produit indique qu’il ne doit pas être traité comme un déchet ménager. Il doit être rapporté à un point de recyclage des déchets électriques et électroniques. La collecte de ce produit doit se faire en accord avec les réglementations environnementales concernant la mise au rebut de ce type de déchets.

Pour plus d'informations au sujet du traitement, de la collecte et du recyclage de ce produit, merci de contacter votre mairie, votre centre de traitement des déchets ou le magasin où vous avez acheté ce produit.
