NF-A6x15 5V PWM - Système de refroidissement de matériel informatique Noctua - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de boîtier 60 mm
Marque	Noctua
Modèle	NF-A6x15 5V PWM
Dimensions	60 x 60 x 15 mm
Alimentation	5 V DC
Connecteur	4 broches PWM (compatible 3 broches)
Régulation de vitesse	PWM automatique via carte mère
Longueur de câble	20 cm (câble court) + rallonge 30 cm fournie
Accessoires inclus	4 vis, 4 attaches anti-vibration NA-AV2, kit adaptateur OmniJoin, câble extension NA-EC1
Roulement	SSO2 Bearing (scellé, haute performance)
MTTF (durée de vie moyenne)	> 150 000 heures
Garantie constructeur	6 ans
Nettoyage recommandé	Plumeau, chiffon légèrement humide, air comprimé (ne pas utiliser d'aspirateur)
Sécurité	Ne pas alimenter en 12 V ; ne pas démonter le ventilateur
Compatibilité remplacement	Ventilateurs 60 mm avec utilisation du kit OmniJoin pour connecteurs propriétaires
Adaptateur USB optionnel	NA-AC7 (exclusivement pour ce modèle 5 V)

FOIRE AUX QUESTIONS - NF-A6x15 5V PWM Noctua

Peut-on utiliser ce ventilateur sur une alimentation 12 V ?

Non, le NF-A6x15 5V PWM est un modèle 5 V uniquement. Une alimentation 12 V l'endommagerait irrémédiablement. Utilisez exclusivement du 5 V.

Comment brancher le ventilateur sur une prise USB ?

Utilisez l'adaptateur USB NA-AC7 (vendu séparément), spécialement conçu pour ce modèle 5 V. Ne branchez pas d'autres ventilateurs sur cet adaptateur.

Le ventilateur peut-il être connecté à une carte mère 3 broches ?

Oui, le connecteur 4 broches PWM est rétrocompatible avec les prises 3 broches. Dans ce cas, le contrôle PWM ne sera pas actif, mais le ventilateur fonctionnera à plein régime.

Comment installer le ventilateur avec les attaches anti-vibration ?

Insérez l'extrémité F (côté ventilateur) dans les trous du ventilateur, puis étirez l'extrémité C (côté boîtier) à travers les trous de montage du boîtier. Si les extrémités dépassent, vous pouvez les couper.

Comment remplacer un ancien ventilateur 60 mm avec un connecteur propriétaire ?

Utilisez le kit d'adaptation OmniJoin™ fourni. Coupez l'ancien connecteur en laissant 2-3 cm de fil, repérez les fils masse (GND) et +5 V, puis connectez-les aux fils noir (GND) et rouge (+5 V) de l'adaptateur à l'aide des connecteurs de câble fournis.

Quelle est la longueur du câble fourni ?

Le ventilateur est livré avec un câble court de 20 cm. Une rallonge de 30 cm (NA-EC1) est également incluse si vous avez besoin de plus de longueur.

Comment entretenir le ventilateur ?

Nettoyez régulièrement la poussière avec un plumeau, un chiffon légèrement humide ou une bombe à air comprimé. N'utilisez pas d'aspirateur car la force d'aspiration pourrait endommager le ventilateur.

Le roulement nécessite-t-il un entretien ?

Non, le roulement SSO2 Bearing est entièrement scellé et ne nécessite aucun entretien. Ne tentez pas de démonter le ventilateur, cela briserait le scellement et annulerait la garantie.

Quelle est la garantie du NF-A6x15 5V PWM ?

La garantie constructeur est de 6 ans. En cas de défaut, contactez le service client Noctua à [e-mail] pour un remplacement direct (RMA).

Où trouver des informations supplémentaires et des FAQ ?

Consultez la page FAQ officielle : faqs.noctua.at ou le site des manuels : www.noctua.at/manuals. Vous pouvez également contacter le service client par email.

MODE D'EMPLOI NF-A6x15 5V PWM Noctua

Nous vous remercions d'avoir choisi le ventilateur Noctua NF-A6x15 5V PWM.

La réputation des ventilateurs Noctua n'est plus à faire tant pour leur qualité que pour leur étonnante longévité. Comme pour tous les modèles Noctua, le NF-A6x15 5V PWM bénéficie d'un MTTF de plus de 150 000 heures et bénéficie d'une garantie fabricant de 6 ans.

Chaque ventilateur fait l'objet, avant de quitter l'usine, d'un double contrôle qualité et je suis persuadé que le niveau de développement et de soin que nous avons apporté à ce produit ne vous échappera pas.

Profitez pleinement de votre NF-A6x15 5V PWM!

Cordialement,

Roland Mossig, Noctua CEO

Ce document comporte un certain nombre d'instructions liées à l'installation, au fonctionnement et au nettoyage du NF-A6x15 5V PWM.

En cas de problème ou interrogation, n'hésitez pas à consulter les FAQs accessibles sur notre site (faqs.noctua.at) ou à contacter notre service client via [e-mail].

Ce guide est disponible en plusieurs langues ; merci de consulter les différentes versions sur notre site : www.noctua.at/manuals

Composants nécessaires :

Kit d'adaptation OmniJoin ^TM

Câble-rallonge de 30 cm NA-EC1

Câble d'adaptation pour alimentation USB NA-AC7

4x vis de fixation pour ventilateurs

1 Installation

S'il s'agit du remplacement d'un ventilateur 60mm existant par le NF-A6x15 5V PWM au sein de systèmes dédiés au stockage ou au réseau, il est généralement préférable d'utiliser les vis (ou tout autre système de fixation) qui équipiaient le ventilateur d'origine.

En fonction des besoins de votre configuration, vous pouvez aussi utiliser les vis de fixation ou bien les attaches anti-vibration en silicone fournies.

Attention : S'agissant d'un ventilateur 5V, le NF-A6x15 5V PWM ne peut fonctionner sous 12V. Toute utilisation sous un tel voltage, via une alimentation traditionnelle 12V comme c'est le cas des connecteurs de ventilation des cartes mères, entrainerait une détérioration du ventilateur.

Pour installer le ventilateur à l'aide des attaches NA-AV2, veuillez tout d'abord insérer l'extrémité F au travers des orifices de montage situés sur le ventilateur puis étirez l'extrémité C au travers des trous du boîtier dédiés à l'installation des ventilateurs.

F = côté ventilateur (Fan) C = côté boîtier (Case)

1

Si, après installation, les extrémités longues des attaches dépassent, vous pouvez les couper à l'aide d'une paire de ciseaux. Notez cependant que cette opération rendra la réutilisation de l'attache plus complexe dans le futur.

Si, après installation, les extrémités longues des attaches dépassent, vous pouvez les couper à l'aide d'une paire de ciseaux. Notez cependant que cette opération rendra la réutilisation de l'attache plus complexe dans le futur.

2 Connexion

Le NF-A6x15 5V PWM est livré avec un connecteur 4-broches pour ventilateurs PWM afin d'assurer une régulation totalement automatique de la vitesse de ventilation (grâce aux prises 4-broches pour ventilateurs PWM situées sur votre carte mère). Notez par ailleurs que le ventilateur peut aussi être branché à un connecteur 3-broches.

Pour ceux qui souhaitent connecter le ventilateur à une source d'alimentation au format USB (ex : appareil doté d'un port USB, prises murales ou batteries externes avec prise USB), merci de bien vouloir utiliser le câble adaptateur USB NA-AC7. Il est important de noter que le NA-AC7 a été conçu pour fonctionner exclusivement avec le ventilateur NF-A6x15 5V PWM. Par conséquente, le brancher à un autre type de ventilateur peut potentiellement endommager les sources d'alimentation fragiles.

Dans le cas où vous souhaiteriez brancher le ventilateur à d'autres types de connecteurs de ventilation, merci d'utiliser le kit d'adaptation OmniJoin™ en suivant les indications ci-dessous.

Le NF-A6x15 5V PWM est doté d'un câble court de 20 cm qui permet de limiter l'encombrement en fonction de votre système. Si une plus grande longueur est nécessaire, utilisez alors le câble de 30 cm fourni (NA-EC1).

3 Utilisation du kit d'adaption OmniJoin™

Dans le cadre du remplacement d'un ventilateur 60mm au sein d'un système dédié au stockage ou au réseau, le kit d'adaptation OmniJoin™ fourni permet de brancher aisément le NF-A6x15 5V PWM aux connecteurs propriétaires.

Tout d'abord, repérez les types de connecteurs qui composent le kit d'adaptation OmniJoin™ ainsi que ceux de votre ventilateur d'origine. Sur le kit d'adaptation OmniJoin™ le cable noir correspond à la masse (GND) et le fil de couleur rouge correspond au +5V.

Le fil noir de l'adaptateur doit être branché au fil dédié à la masse (GND) sur votre ventilateur d'origine et le fil rouge doit se brancher sur le +5V d'origine. De nombreux ventilateurs utilisent ces mêmes couleurs de repère mais veuillez noter que cela n'est pas automatique. Il est donc impérieux de repérer correctement la masse et le +5V sur votre ventilateur d'origine. Veuillez ainsi consulter le mode d'emploi dudit ventilateur ou contacter le fabricant en cas de doute.

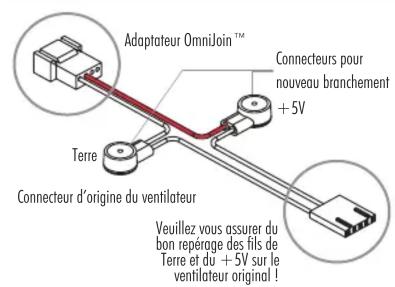

Adaptateur OmniJoin™ Connecteurs pour nouveau branchement + 5V Terre Connecteur d'origine du ventilateur Veuillez vous assurer du bon repérage des fils de Terre et du + 5V sur le ventilateur original !

Après avoir repéré les différents cables/connecteurs, veuillez suivre les instructions suivantes pour le branchement de l'adaptateur OmniJoin™ :

Etape 1

Coupez l'ancien connecteur du ventilateur. Veillez à ne pas couper trop près du ventilateur car il doit rester 2 à 3cm de fil disponible.

2 à 3 cm minimum !

Etape 2

Prenez à présent les connecteurs de câble fournis, insérez le fil de l'ancien ventilateur correspondant à la masse ainsi que le fil noir de l'adaptateur OmniJoin™ dans les deux trous du connecteur de câble. Assurez-vous que les fils sont bien insérés à fond.

Etape 3

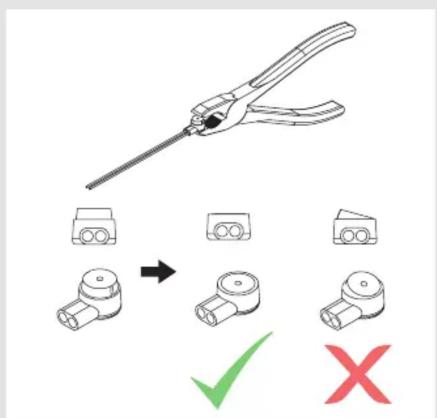

A l'aide d'une pince plate, enfoncez le bouton jaune du connecteur de câble. Vérifiez que le couvercle n'est pas coïncé : il doit être bien enfoncé. S'il est bloqué, effectuez une pression des deux côtés du de câble à l'aide de la pince.

Effectuez à nouveau les étapes 2 et 3 pour le fil correspondant au +5V.

Après avoir raccordé les fils du ventilateurs d'origine à l'adaptateur OmniJoin™ grâce au connecteur de câble, il suffit juste de brancher le NF-A6x15 5V PWM à l'adaptateur pour pouvoir l'utiliser.

4 Nettoyage en maintenance

Les ventilateurs ont tendance, avec le temps, à accumuler de la poussière. Afin de maintenir une performance optimale, veuillez nettoyer régulièrement vos ventilateurs à l'aide d'un plumeau, d'un chiffon légèrement humide ou d'une bombe à air comprimé. Veillez à ne pas être brusque dans cette opération afin d'éviter tout dommage sur le ventilateur. Il est important de ne pas utiliser d'aspirateur, compte tenu de la force trop importante exercée.

Afin d'assurer un fonctionnement parfait au fil des années, le roulement haut de gamme SS02 Bearing qui équipe les NF-A6x15 5V PWM est entièrement scellé afin d'éviter l'entrée de fines particules de poussière.

Veuillez noter que le ventilateur ne peut être démonté par l'utilisateur. Désolidariser la turbine de son cadre endommagerait ledit scellement et annulerait alors la garantie.

! Garantie, service client et FAQs

Malgré un contrôle qualité rigoureux, l'éventualité d'un défaut — même sur des produits haut de gamme — ne peut être totalement écartée. De ce fait, nous nous fforçons de fournir un niveau de fiabilité et de réactivité maximum en proposant une garantie fabricant de 6 ans associée à service retour (RMA) direct, rapide et efficace.

En cas de problème avec votre NF-A6x15 5V PWM, n'hésitez pas à contacter notre service client ([e-mail]).

Veuillez par ailleurs consulter notre rubrique FAQ sur notre site : faqs.noctua.at
