Caractéristiques techniques	Ventirad Noctua NH-U14S TR5-SP6, compatible avec socket TR5 et SP6, dimensions 140 x 165 x 150 mm, poids 1.2 kg.
Type de refroidissement	Refroidissement par air, avec un design à tour et un ventilateur de 140 mm.
Débit d'air	Jusqu'à 140 m³/h, permettant une dissipation efficace de la chaleur.
Niveau sonore	Max 24.6 dB(A) à pleine charge, offrant un fonctionnement silencieux.
Installation	Installation facile grâce à un système de montage intuitif, compatible avec divers boîtiers.
Maintenance	Nettoyage régulier recommandé pour maintenir l'efficacité, vérification des ventilateurs tous les 6 mois.
Sécurité	Ne pas bloquer les ventilateurs, éviter l'exposition à l'humidité, respecter les limites de température.
Informations générales	Garantie de 6 ans, produit fabriqué en Autriche, réputé pour sa durabilité et ses performances.

FOIRE AUX QUESTIONS - NH-U14S TR5-SP6 Noctua

Comment installer le Noctua NH-U14S TR5-SP6 sur ma carte mère ?

Pour installer le Noctua NH-U14S TR5-SP6, commencez par retirer le panneau latéral de votre boîtier. Fixez le support de montage fourni à votre carte mère en suivant le manuel d'instructions. Appliquez une petite quantité de pâte thermique sur le processeur, puis placez le dissipateur de chaleur sur le processeur et serrez les vis pour le fixer en place.

Le ventilateur est-il bruyant ?

Le Noctua NH-U14S TR5-SP6 est conçu pour fonctionner silencieusement. À faible vitesse, le ventilateur produit un bruit minimal, mais il peut être plus bruyant à des vitesses élevées. Vous pouvez utiliser le régulateur de vitesse fourni pour ajuster le niveau sonore selon vos préférences.

Quel est le meilleur moyen de nettoyer le dissipateur de chaleur ?

Pour nettoyer le dissipateur de chaleur, éteignez votre ordinateur et débranchez-le. Utilisez un pinceau doux ou un aspirateur à faible puissance pour enlever la poussière accumulée. Évitez d'utiliser des produits chimiques agressifs ou de l'eau sur le dissipateur.

Le NH-U14S TR5-SP6 est-il compatible avec ma configuration ?

Le NH-U14S TR5-SP6 est compatible avec la plupart des sockets de processeurs modernes. Vérifiez la liste de compatibilité fournie dans le manuel d'utilisation pour vous assurer qu'il est compatible avec votre socket.

Que faire si le ventilateur ne fonctionne pas ?

Si le ventilateur ne fonctionne pas, vérifiez d'abord que le câble d'alimentation est correctement connecté à la carte mère. Assurez-vous également que le BIOS de votre carte mère est à jour et que le ventilateur n'est pas bloqué par des câbles ou de la poussière. Si le problème persiste, contactez le support technique de Noctua.

Quelle est la durée de vie du Noctua NH-U14S TR5-SP6 ?

Avec un entretien approprié, le Noctua NH-U14S TR5-SP6 peut durer plusieurs années. Les ventilateurs Noctua sont réputés pour leur durabilité et leur fiabilité, avec une durée de vie moyenne de 150 000 heures.

Puis-je utiliser le NH-U14S TR5-SP6 dans un boîtier compact ?

Le NH-U14S TR5-SP6 a une hauteur de 165 mm. Assurez-vous que votre boîtier a suffisamment d'espace pour accueillir ce dissipateur de chaleur avant de l'acheter. Vérifiez les spécifications de votre boîtier pour garantir la compatibilité.

Comment améliorer le refroidissement avec le NH-U14S TR5-SP6 ?

Pour améliorer le refroidissement, assurez-vous que le flux d'air dans votre boîtier est optimal. Ajoutez des ventilateurs supplémentaires si nécessaire et gardez l'intérieur de votre boîtier propre et libre de poussière. Vous pouvez également ajuster la vitesse du ventilateur en fonction de vos besoins.

MODE D'EMPLOI NH-U14S TR5-SP6 Noctua

Nous vous remercions d'avoir choisi le Noctua NH-U14S TR5-SP6.

Nos ventilateurs Threadripper et Epyc sont devenus des références incontournables dans l'univers du refroidissement par air premium et silencieux des stations de travail et serveurs AMD. Nous sommes très fiers de présenter les nouveaux modèles TR5/SP6 qui restent à la hauteur de notre réputation. Je reste convaincu que vous saurez apprécier les niveaux de recherche, d'attention et de soin apportés à la conception de ce produit.

Profitez pleinement de votre NH-U14S TR5-SP6 !

Ce guide d'installation vous guidera pas à pas tout au long de la procédure d'installation du système de fixation SecuFirm2™.

Avant d'installer le ventirad, veuillez consulter le centre de compatibilité accessible depuis notre site Internet (ncc.noctua.at) et assurez-vous que le ventirad est pleinement compatible avec votre carte mère.

Veuillez vérifier que l'espace disponible au sein du boîtier est suffisant pour installer le ventirad et qu'il n'existe aucun problème de compatibilité avec les autres composants (ex : barrettes de mémoire hautes).

Veuillez vérifier très attentivement que ni le dissipateur ni les agrafes de fixation n'entrent en contact avec la carte graphique ou toute autre carte PCIe installée.

Noctua ne saurait être tenu responsable en cas de dommages ou pertes dus à un problème de compatibilité.

En cas de problème ou interrogation, n'hésitez pas à consulter les FAQs accessibles sur notre site (faqs.noctua.at) ou à contacter notre service client via [e-mail].

Ce guide est disponible en plusieurs langues; merci de consulter les différentes versions sur notre site : www.noctua.at/manuals

Composants nécessaires : NM-AFB11, brackets de fixation (pré-installés sur le refroidisseur)

Enlevez les ventilateurs

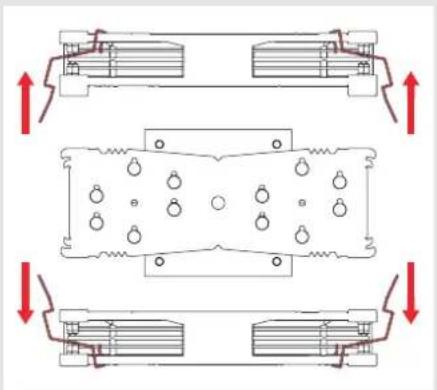

Démontez les ventilateurs du ventirad

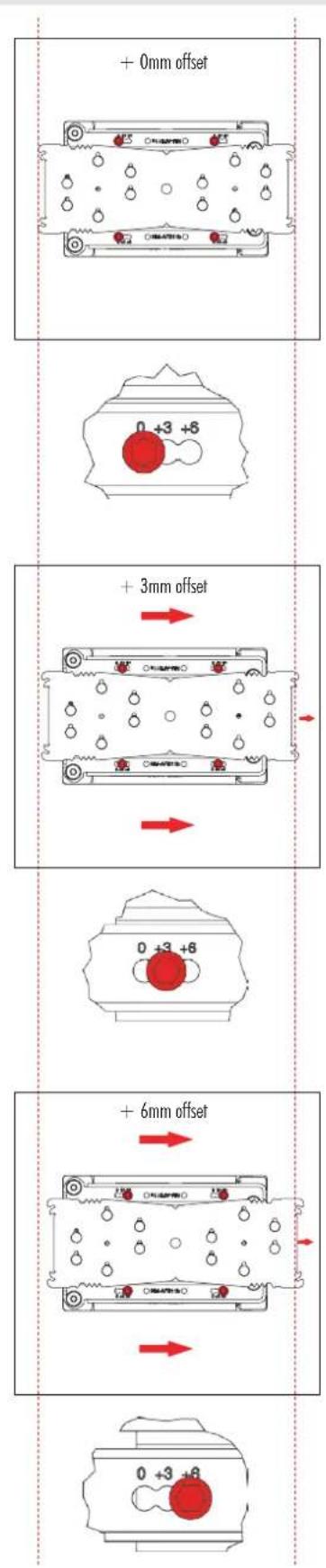

Le système de fixation SecuFirm2™ pour TR5/SP6 permet de déporter le ventirad de 3 à 6mm. Sur les cartes mères avec une orientation Est-Ouest, cela permet de décaler le(s) ventirad(s) vers la droite, offrant ainsi plus d'espace libre du côté du panneau entrées/sorties. Sur les cartes mères avec une orientation Nord-Sud au niveau du/des socket(s) CPU, cela permet de décaler le ventirad en direction de l'extrémité supérieure de la carte mère et de libérer de l'espace au niveau des slots PCIe.

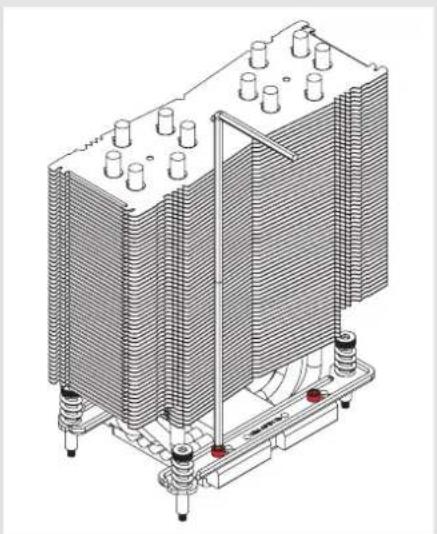

Afin de déporter le ventirad, veuillez dévisser les étriers de montage NM-AFB11 et réinstallez-les sur la position de décalage +3 (déport de 3mm) ou +6 (déport de 6mm).

Attention : Il est important de serrer normalement, et sans excès, les vis jusqu'à leur arrêt (max. torque 0,6 Nm).

3 Fixation du ventirad sur le CPU

Enlevez la protection en plastique qui recouvre la base du ventirad et veillez à ne pas endommager la couche de pâte thermique pré-appliquée.

Attention : S'il ne s'agit pas d'une première installation du radiateur, et compte tenu du fait que ce dernier n'est alors plus doté d'une couche de pâte thermique fraîchement appliquée, il est indispensable d'appliquer un composé de ce type sur le CPU avant d'y installer le dissipateur. Dans ce cas, veuillez supprimer toute trace résiduelle de pâte ou de pad thermique au niveau du CPU ou du ventirad avant d'appliquer une nouvelle couche de pâte thermique.

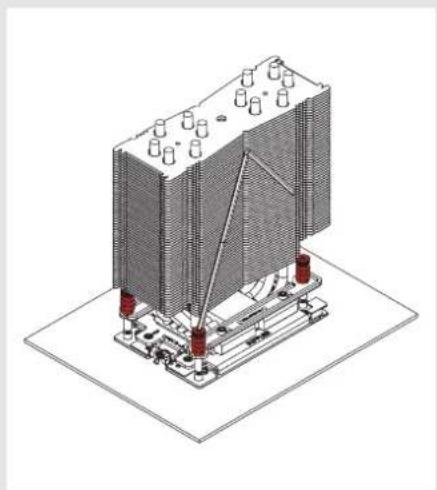

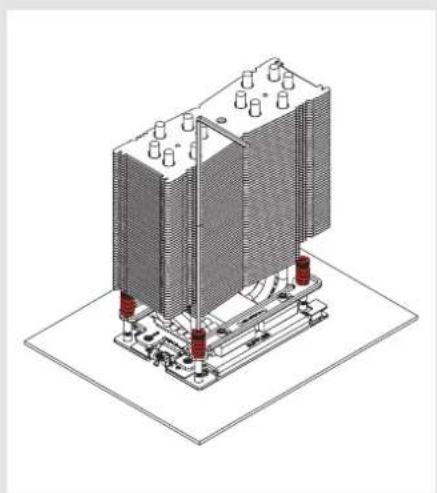

Positionnez alors le ventirad sur le CPU et veillez à ce que les quatre vis à ressort soient alignées aux filetages du socket CPU. Utilisez l'outil fourni pour serrer les vis.

Effectuez 3 tours de serrage sur chaque vis puis répétez l'opération jusqu'au serrage complet.

Attention : Il est important de serrer normalement, et sans excès, les vis jusqu'à leur arrêt (max. torque 0,6 Nm).

Notez qu’il est possible de faire pivoter l’outil de montage afin d’atteindre les vis qui seraient difficiles à atteindre à cause des ailettes du radiateur.

4 Installation d'un ventilateur

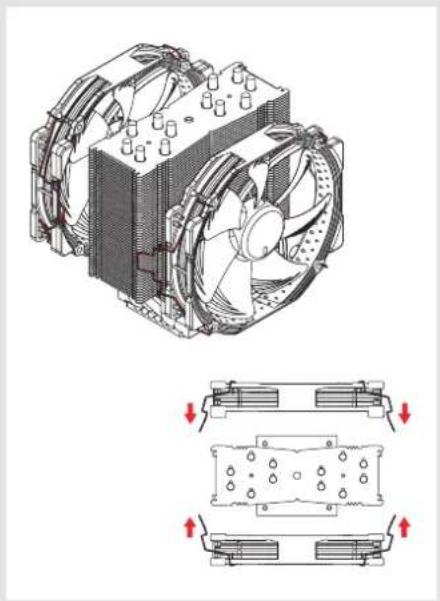

Réinstaller les deux ventilateurs en utilisant les agrafes métalliques fournies.

Branchez les ventilateurs à un des connecteurs de ventilation situés sur la carte mère. Si besoin utilisez le câble en Y NA-YC1 pour brancher deux ventilateurs à un même connecteur de ventilation.

Transport de votre système

Puisqu'il est impossible de calculer ou d'agir précisément sur les forces en jeu s'exerçant sur une configuration informatique lors d'un transport (ex : en cas d'expédition), nous recommandons habituellement, par sécurité, de démonter le ventirad.

En cas de non-démontage de ce dernier, Noctua ne saurait être tenu pour responsable des dommages causés par une pression excessive pouvant s'exercer durant le transport.

Garantie, service client et faqs

Malgré un contrôle qualité rigoureux, l'éventualité d'un défaut — même sur des produits haut de gamme — ne peut être totalement écartée. De ce fait, nous nous forçons de fournir un niveau de fiabilité et de réactivité maximum en proposant une garantie fabricant de 6 ans associée à service retour (RMA) direct, rapide et efficace.

En cas de problème avec votre NH-U14S TR5-SP6, n'hésitez pas à contacter notre service client via [e-mail].

Veuillez par ailleurs consulter notre rubrique FAQ sur notre site : faqs.noctua.at
