Type de produit	Tricycle de mobilité
Marque	Vermeiren
Modèle	Aqua (2202)
Usage prévu	Utilisation extérieure pour personnes de mobilité réduite
Poids maximal de l'utilisateur	40 kg
Charge maximale du panier	5 kg
Masse totale	14,05 kg
Largeur totale	648 mm
Longueur totale	1110 mm
Hauteur totale	726 mm - 838 mm
Hauteur de selle	455 mm - 570 mm
Diamètre des roues avant	12 pouces (2.00)
Diamètre des roues arrière	12 pouces (2.00)
Pression des pneus	2,4 - 3 bar
Freins	Frein à pince avant, frein à rétropédalage arrière
Nombre de vitesses	Aucune (fixe)
Rayon de braquage	2000 mm
Pente sécurisée maximale	7°
Garde au sol	85 mm
Température d'utilisation	5 °C à +41 °C
Humidité d'utilisation	30% - 70%
Entretien	Inspection avant chaque utilisation, entretien annuel par un revendeur spécialisé
Nettoyage	Chiffon humide et savon doux, pas de nettoyeur haute pression
Durée de vie attendue	5 ans
Référence	Notice disponible en téléchargement gratuit

FOIRE AUX QUESTIONS - Aqua Vermeiren

Quel est le poids maximal autorisé pour l'utilisateur de l'Aqua ?

Le poids maximal de l'utilisateur est de 40 kg pour le modèle Aqua (2202). Ne dépassez jamais cette limite pour garantir la sécurité.

Comment régler la hauteur de la selle ?

Dévissez la vis de réglage, ajustez la hauteur de la selle (ne jamais régler en position assise), puis resserrez la vis. La hauteur maximale est indiquée par une ligne sur le tube.

Quel type de freins est monté sur l'Aqua ?

Le tricycle est équipé d'un frein à pince sur la roue avant et d'un frein à rétropédalage sur les roues arrière. Le frein de stationnement se verrouille en appuyant sur la plaque près du levier de frein.

Puis-je utiliser l'Aqua sur des pentes ?

Oui, la pente sécurisée maximale est de 7°. Adaptez votre conduite et soyez prudent dans les virages pour éviter le basculement.

Comment entretenir les pneus ?

Vérifiez régulièrement la pression (2,4-3 bar), la profondeur des sculptures (minimum 1 mm) et retirez les corps étrangers. Si la sculpture est usée, contactez un revendeur.

Le tricycle peut-il être utilisé de nuit ?

Oui, mais portez des vêtements réfléchissants et vérifiez que les réflecteurs avant et arrière sont propres et visibles. Le tricycle n'est pas équipé d'éclairage intégré.

Comment nettoyer l'Aqua ?

Nettoyez avec un chiffon humide et un savon doux. Ne pas utiliser de nettoyeur haute pression ni de produits abrasifs. Pour la selle, utilisez de l'eau tiède savonneuse.

Où trouver les pièces de rechange ?

Veuillez contacter votre revendeur spécialisé Vermeiren. Utilisez uniquement des pièces d'origine approuvées par le fabricant.

Que faire en cas de bruit anormal ou d'usure inégale des pneus ?

Arrêtez immédiatement l'utilisation et contactez votre revendeur. Ces signes peuvent indiquer un problème grave nécessitant une réparation par un professionnel.

Comment transporter l'Aqua ?

Le meilleur moyen est de le faire rouler sur ses roues. Pour le rangement, entreposez-le dans un endroit sec (température 5-41°C, humidité 30-70%) pour éviter la moisissure.

MODE D'EMPLOI Aqua Vermeiren

Instructions pour les distributeurs

Ce manuel d'instructions fait partie du produit et doit accompagner chaque produit vendu.

Version : G, 2023-03

NL

Tous droits réservés, y compris la traduction.

Table des matières....1

Préface....2

1 Votre produit....3

1.1 Options....3

2 Avant l'utilisation....4

2.1 Usage prévu....4
2.2 Instructions générales de sécurité....4
2.3 Les symboles sur le tricycle 5
2.4 Transport du tricycle....5
2.5 Entreposage....5

3 Utilisation de votre tricycle....6

3.1 Utilisation des freins 6
3.2 Fonctionnement du levier de vitesses (uniquement 2215)....7
3.3 Reglage de la selle....7

4 Entretien 8

4.1 Points d'entretien 8
4.2 Instructions d'entretien 8
4.3 Résolution des problèmes....9
4.4 Durée de vie attendue....9
4.5 Réutilisation 9
4.6 Mise au rebut 9

5 Spécifications techniques....10

Préface

Félicitations ! Vous êtes à présent l'heureux propriétaire d'un tricycle Vermeiren !

Ce tricycle a été fabriqué par un personnel qualifié et responsable. Il est conçu et produit conformément aux normes de qualité élevées, appliquées par Vermeiren.

Veuillez lire attentivement ce manuel. Vous pourrez ainsi vous familiariser avec le fonctionnement, les capacités et les limites de votre tricycle.

Si vous avez encore des questions après la lecture de ce manuel, n'hésitez pas à prendre contact avec votre revendeur spécialisé. Il vous aidera volontiers.

Remarque importante

Pour assurer votre sécurité et prolonger la durée de vie de votre produit, prenez-en grand soin et faites-le contrôler ou entretenir régulièrement.

Ce manuel est le reflet des derniers développements du produit. Vermeiren a le droit d'apporter des modifications à ce type de produit sans être tenu d'adapter ou de remplacer des produits similaires fournis précédemment.

Les illustrations du produit sont utilisées afin de clarifier les instructions de ce manuel. Les détails du produit illustré peuvent diverger de votre produit.

Informations disponibles

Sur notre site Internet http://www.vermeiren.com/, vous trouverez toujours la dernière version des informations décrites dans le présent manuel. Veuillez consulter régulièrement ce site Internet pour connaître les éventuelles mises à jour.

Les personnes malvoyantes peuvent télécharger la version électronique de ce manuel et la lire au moyen d'une application de texte-parole.

Manuel d'utilisation

Pour l'utilisateur et le revendeur spécialisé

Instructions d'installation

Pour le revendeur spécialisé

Manuel d'entretien des tricycles

Pour le revendeur spécialisé

Déclaration de conformité CE

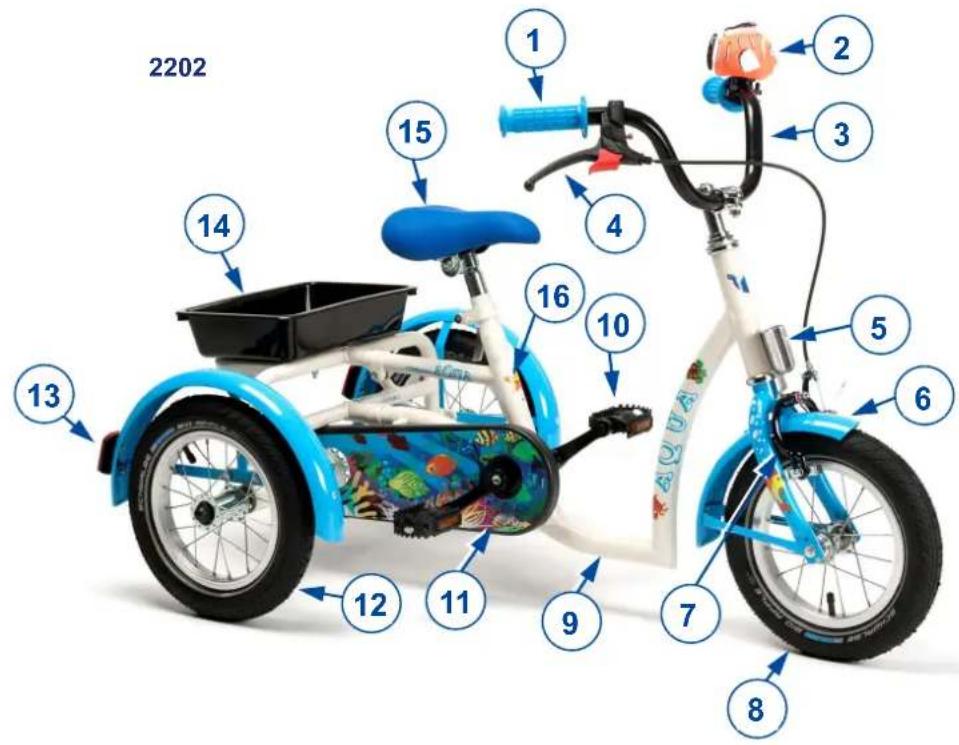

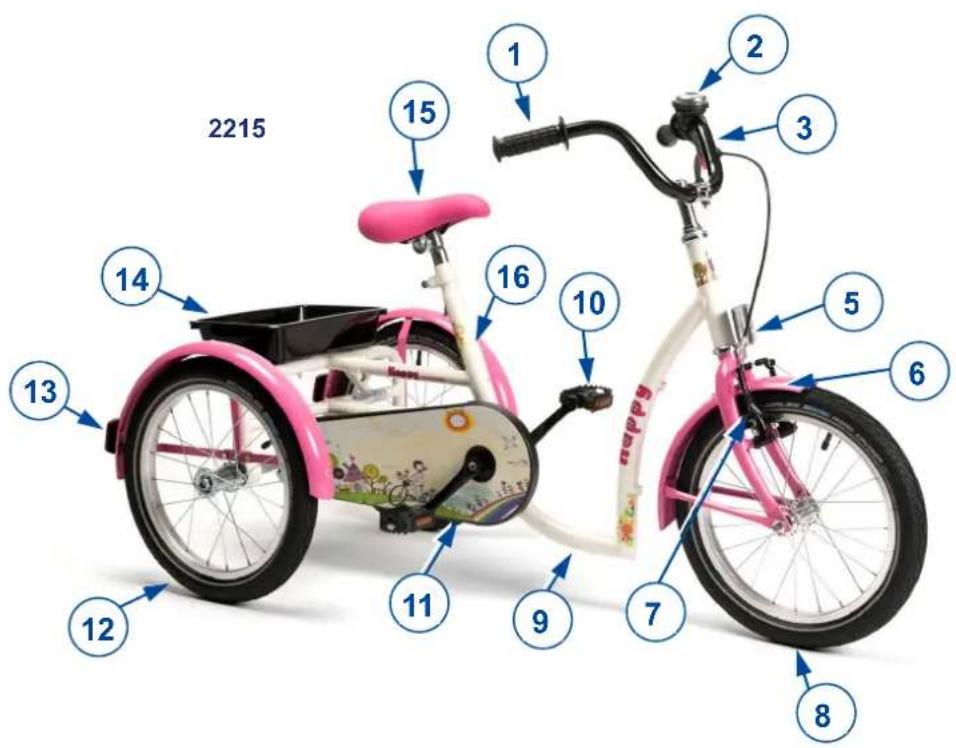

1 Votre produit

1. Poignées de poussée
2. Sonnette vélo
3. Guidon
4. Levier des freins
5. Réflecteur avant
6. Garde-boues
7. Freins avant
8. Roues avant
9. Cadre
10. Pédales
11. Couverture de la chaîne
12. Roues arrières
13. Réflecteur arrières
14. Panier
15. Selle
16. Plaque d'identification

1.1 Options

Contactez votre revendeur spécialisé pour les options. Il vous conseillera avec plaisir.

2 Avant l'utilisation

2.1 Usage prévu

• Indications et contre-indications: L'utilisateur peut rouler avec le tricycle par lui-même. Le tricycle est conçu et produit pour des personnes qui souffrent de raideurs ou de lésions articulaires, d'insuffisances cardiaques ou d'une mauvaise circulation sanguine, de troubles de l'équilibre, de cachexie, ... Vous ne devez PAS utiliser ce tricycle si vous souffrez de handicaps physiques ou mentaux qui pourraient vous mettre vous-même, ou d'autres personnes, en danger pendant la conduit. C'est pourquoi vous devez d'abord consulter votre médecin et vous assurer que votre revendeur spécialisé est informé de cet avis.
• Le tricycle est adapté à une utilisation extérieure.
• Le tricycle est conçu et fabriqué uniquement pour le transport d'une personne avec un poids maximum tel que spécifié au §5. Il n'est pas destiné au transport de marchandises ou d'objets lourds, ni à tout autre usage que celui décrit précédemment.
• Utilisez uniquement des accessoires et des pièces de rechange approuvés par Vermeiren.
• Consultez également les détails techniques et les limites de votre tricycle au chapitre 5.
• La garantie sur ce produit est basée sur une utilisation et un entretien normaux, tels que décrits dans le présent manuel. Les dommages à votre produit dus à un usage inapproprié ou à un manque d'entretien auront pour effet d'annuler la garantie.

2.2 Instructions générales de sécurité

ATTENTION

Risque de blessures ou de dommages

Veuillez lire et suivre les instructions stipulées dans le présent manuel d'utilisation. Autrement, vous pourriez vous blesser ou votre tricycle pourrait être endommagé.

Tenez compte des avertissements généraux suivants pendant l'emploi:

• N'utilisez pas votre tricycle si vous êtes sous l'influence de l'alcool, de médicaments ou d'autres substances qui peuvent influencer vos capacités de conduite.
• N'oubliez pas que certaines parties de votre tricycle peuvent devenir très chaudes ou très froides en fonction de la température ambiante, des rayons du soleil ou des dispositifs de chauffage. Faites donc attention lorsque vous les touchez. Portez des vêtements de protection s'il fait froid.
• Ne modifiez en aucun cas votre tricycle.
• Veillez à ce qu'aucun objet et/ou parties du corps ne se placent entre les jantes des roues. Cela peut en effet causer des lésions et/ou des dommages au tricycle.
• Observez les effets sur le comportement du tricycle lorsque vous déplacez son centre de gravité, sur une pente ou une montée, sur un sol avec une pente latérale ou lors du franchissement d'obstacles par exemple.
• Le tricycle doit être utilisé selon les règles de circulation applicables.
• Adaptez votre conduite aux conditions météorologiques et les conditions de circulation.
• Afin d'améliorer votre visibilité lors d'un déplacement de nuit, portez les vêtements les plus clairs possible ou des vêtements réfléchissants et vérifiez que les réflecteurs fixés à l'avant et à l'arrière de tricycle sont clairement visibles.
• Veillez à ce que la charge maximale de votre tricycle ne soit pas dépassée.
• Soyez prudent lors de la conduite dans les virages le tricycle peut perdre en stabilité latérale.

Sachez que votre fauteuil roulant peut interférer avec certains types de systèmes antivol, selon les paramètres utilisés. Cela peut déclencher l'alarme du magasin.

2.3 Les symboles sur le tricycle

Poids maximum de l'utilisateur en kg

Indication du type

2.4 Transport du tricycle

Le meilleur moyen de déplacer le tricycle consiste à le faire rouler sur ses roues et rouler le tricycle à la place souhaitée.

2.5 Entreposage

i Assurez-vous que votre tricycle est entreposé dans un environnement sec pour éviter la formation de moisissure et l'endommagement du rembourrage, voir également le chapitre 5.

3 Utilisation de votre tricycle

AVERTISSEMENT

Risque de blessures

• Lisez d'abord les chapitres précédents et informez-vous à propos de l'usage visé. N'utilisez PAS votre tricycle sans avoir d'abord lu et bien compris toutes les instructions.
• En cas de doutes ou de questions, n'hésitez pas à prendre contact avec votre revendeur local, votre prestataire de soins ou votre conseiller technique qui pourra vous aider.

3.1 Utilisation des freins

AVERTISSEMENT

Risque de blessures

• L'usure et la contamination des pneus (eau, huile, boue, ...) influencent de le bon fonctionnement des freins. Vérifiez l'état des pneus avant chaque utilisation.
• Les freins sont réglables et sont sujets à l'usure – Vérifiez leur fonctionnement avant chaque utilisation.

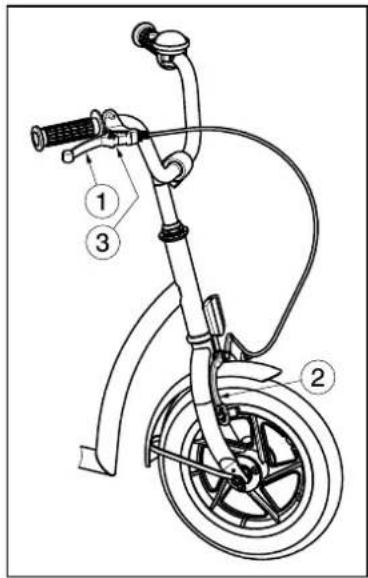

Pour appliquer le frein de la roue avant:

1. Appuyez sur le levier de frein ① en direction de la poignée.
2. Le frein ② est pressée contre la roue avant.

Pour enlever le frein de la roue avant:

1. Relâchez le levier de frein ①.

Bloquer les freins en appuyant sur la plaque ③.

Le frein de la roue arrière peut être activé avec les mêmes instructions comme le frein de la roue avant. Levier gauche ou droit peut être choisie à l'achat.

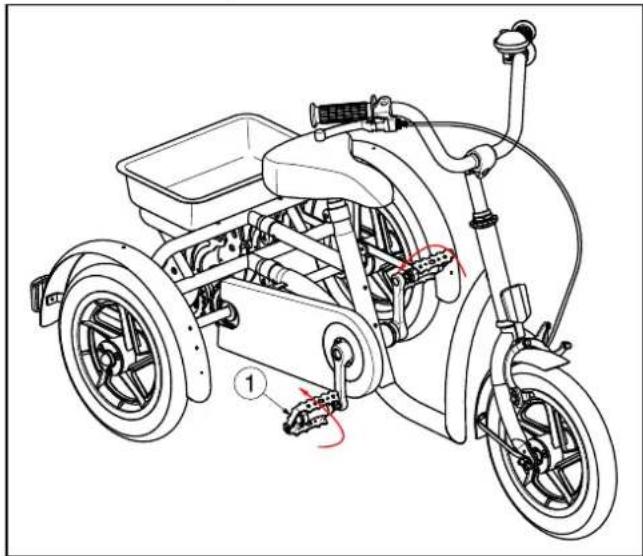

Pour appliquer le frein de torpille ② démonter les roues arrière:

1. Tournez les pédales ① vers l'arrière.

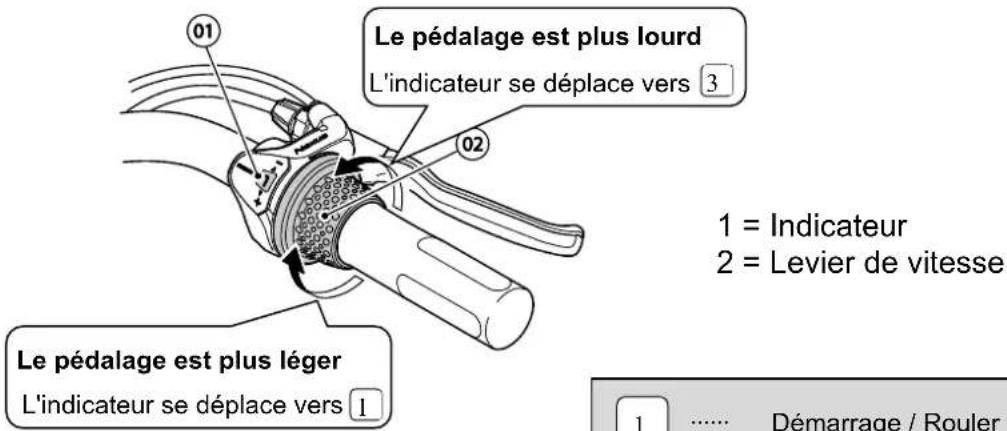

3.2 Fonctionnement du levier de vitesses (uniquement 2215)

ATTENTION : Risque de blessure - Assurez-vous de déplacer le levier d'une vitesse à la fois, et de réduire la force appliquée sur les pédales pendant le décalage. Si vous essayez de forcer le fonctionnement du levier de vitesses, tandis que les pédales sont transformées fortement, vos pieds peuvent se détacher les pédales et le tricycle peut basculer.

Mettez le levier de vitesses pour passer à chacun des trois vitesses.

1 .... Démarrage / Rouler sur des surfaces sablonneuses ou rugueux route / monter des pentes / transport de lourdes charges / vents de face / quand la lumière est allumée
2 ...... Rouler sur route plate
3 ...... Rouler à grande vitesse

3.3 Reglage de la selle

ATTENTION : risque de lésion – Ne jamais régler la selle lorsque l'utilisateur est assis sur la selle.
ATTENTION : risque de lésion – Vérifiez que la selle sont fermement installés avant d'utiliser le tricycle.

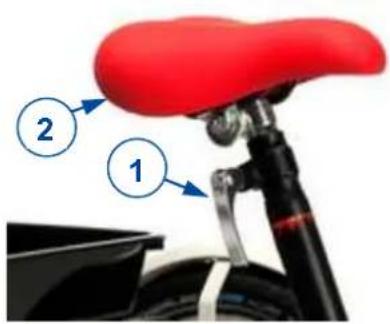

Réglez la hauteur de la selle de la manière suivante (progressivement) :

1. Enlevez la vis ①.
2. Ajustez le hauteur de la selle ② à une hauteur confortable.
3. Serrez à nouveau bien la vis ①.

La hauteur maximale est indiquée par une ligne.

4 Entretien

4.1 Points d'entretien

ATTENTION

Risque de blessures et de dommages

Les réparations et les remplacements ne peuvent être réalisés que par des personnes formées, et seules des pièces de remplacement d'origine de Vermeiren peuvent être utilisées.

i La fréquence d'entretien dépend de la fréquence et de l'intensité de l'utilisation. Prenez contact avec votre commerçant pour convenir d'un rendez-vous pour une inspection/un entretien/une réparation.

Le mode d'entretien se trouve sur le site Internet de Vermeiren : www.vermeiren.com.

Avant chaque utilisation

Inspectez les points suivants :

• Toutes les pièces : Présentes et sans dommage ni usure.
• Toutes les pièces : Propres, voir § 4.2.2.
• État des roues/pneus, voir § 4.2.1.
• État des pièces du cadre : Pas de déformation, d'instabilité, de faiblesse ou de connexions desserrées.
• Freins : Non endommagés et fonctionnant.

Contactez votre commerçant spécialisé pour les réparations et les remplacements de pièces éventuels.

Chaque année ou plus souvent

Faites inspecter et entretenir votre tricycle par votre revendeur spécialisé au moins une fois par an, ou plus. La fréquence d'entretien minimale dépend de l'usage et doit être déterminée de commun accord avec votre commerçant spécialisé.

4.2 Instructions d'entretien

4.2.1 Roues et pneus

i Un fonctionnement correct des freins dépend de l'état des pneus, qui peut changer en raison de l'usure et de la contamination (eau, huile, boue...).

Éliminez les fils, cheveux, le sable et les fibres de vos roues.

Vérifiez le profil des pneus. Si la profondeur de la sculpture est inférieure à 1 mm, les pneus doivent être remplacés. Prenez contact avec votre revendeur spécialisé à ce propos.

Gonflez chaque pneu à la pression adéquate (cf. les indications de pression sur les pneus).

4.2.2 Nettoyage

ATTENTION

Risque de dommages dus à l'humidité

- N'utilisez jamais un tuyau ou un nettoyeur à haute pression pour nettoyer le tricycle.

Essuyez toutes les parties rigides avec un chiffon humide (pas détrempé).

Si nécessaire, utilisez un savon doux, approprié pour les laques et les synthétiques.

Le rembourrage peut être nettoyé à l'eau tiède additionnée de savon doux. N'utilisez pas de produits de nettoyage abrasifs.

4.2.3 Désinfection

ATTENTION

Risque de dommages

- La désinfection ne peut être réalisée que par des personnes qualifiées. Renseignez-vous auprès de votre revendeur spécialisé à cet égard.

4.3 Résolution des problèmes

Même si vous utilisez votre tricycle de façon appropriée, les problèmes techniques ne sont pas exclus. Dans ce cas, contactez votre local revendeur spécialisé.

AVERTISSEMENT

Risque de blessures et de dommages

- Ne réparez JAMAIS votre tricycle vous-même pour tenter de résoudre le problème.

Les symptômes suivants peuvent indiquer un problème grave. Par conséquent, prenez toujours contact avec votre revendeur spécialisé si vous détectez l'une des anomalies suivantes :

• Bruit anormal ;
• Usure inégale sur la sculpture de l'un des pneus ;
• Mouvements saccadés ;
• Ensembles de roues endommagés ou cassés.

4.4 Durée de vie attendue

Votre tricycle est fabriqué avec des pièces en aluminium. La durée de vie moyenne de tricycle roulant est de 5 ans. Selon la fréquence d'utilisation, les circonstances de conduite et d'entretien, la durée de vie augmentera ou diminuera.

4.5 Réutilisation

Avant chaque réutilisation, faites désinfecter, inspecter et entretenir le tricycle conformément aux instructions du §4.1 et du §4.2.

4.6 Mise au rebut

À la fin de sa durée de vie, votre tricycle doit être évacué conformément à la législation environnementale locale. Il est recommandé de démonter le tricycle afin de faciliter le transport des matériaux recyclables.

5 Spécifications techniques

Les indications techniques ci-dessous sont valides pour le tricycle avec ses réglages standard.

Marque	Vermeiren
Type	Tricycle
Modèle	2202, 2215

Description 2202	Aqua, Safari	2215Sporty, Happy
Poids max. du patient	40 kg	60 kg
Charge maximale panier	5 kg	5 kg
Largeur totale 648mm 648mm
Longueur totale 1110mm 1294mm
Hauteur totale 726mm - 838 mm 827mm - 940mm
Masse totale 14,05kg 16,5kg
Pente sécurisée maximale 7° 7°
Garde au sol 85mm	100mm
Taille du tube de cadre	118mm	133mm
Diamètre roues avant	12" x 2.00	16" x 1.75
Pression des pneus roues avant	2.4-3 bar	2.0 bar
Diamètre des roues arrières	12" x 2.00	16" x 1.75
Pression des pneus roues arrières	2.4-3 bar	2.0 bar
Hauteur selle	455mm - 570mm	610mm - 760mm
Distance entre la selle et le pédale	345mm - 470mm	480mm - 650mm
Poignées en hauteur (mesurée à partir du sol)	Cela dépend du modèle et du support de direction	Cela dépend du modèle et du support de direction
Hauteur minimale pédale 108mm	112mm
Hauteur maximale pédale	287mm 361mm
Distance entre la selle et le guidon	218mm - 229mmRéglable: 0 mm	279mm - 303 mmRéglable: -20 mm
Rayon de braquage	2000mm	2350mm
Vitesses arrières	-	3
Vitesses avants	- -
Rapport de vitesse	-	184%
Freins	Frein (pince) – Avant;Frein à rétropédalage - Arrière	V-frein – Avant;Frein à rétropédalage – Arrière
Température de stockage et d'utilisation	5 °C - +41°C
Humidité de stockage et d'utilisation	30% - 70%
Nous nous réservons le droit d'apporter des modifications techniques. Tolérances ± 15 mm / 1,5 kg / 1,5°

Tableau 1 : Spécifications techniques

Inhoudsopgave

Inhoudsopgave....1

Voorwoord....2

1 Uw product....3

1.1 Opties....3
