Caractéristiques	Détails
Type d'appareil	Aspirateur robot
Puissance d'aspiration	2500 Pa
Capacité du réservoir à poussière	450 ml
Autonomie	150 minutes
Temps de charge	240 minutes
Dimensions	35.3 x 35.3 x 9.6 cm
Poids	3.5 kg
Connectivité	Wi-Fi
Application mobile	Oui, compatible iOS et Android
Fonctionnalités supplémentaires	Nettoyage par zones, programmation, contrôle vocal
Entretien	Filtres lavables, brosses amovibles
Sécurité	Détection des obstacles, protection contre les chutes
Garantie	2 ans

FOIRE AUX QUESTIONS - Qrevo Edge S5A ROBOROCK

Comment puis-je connecter mon ROBOROCK Qrevo Edge S5A à l'application mobile ?

Assurez-vous que votre aspirateur est chargé et allumé. Téléchargez l'application Roborock sur votre smartphone, créez un compte ou connectez-vous. Suivez les instructions à l'écran pour ajouter votre appareil en scannant le code QR ou en sélectionnant le modèle.

Que faire si mon aspirateur ne se charge pas ?

Vérifiez que la station de charge est correctement branchée et que les contacts sont propres. Assurez-vous que l'aspirateur est correctement positionné sur la station. Si le problème persiste, essayez de réinitialiser l'aspirateur.

Comment nettoyer les brosses de mon ROBOROCK Qrevo Edge S5A ?

Retirez les brosses en les tirant vers le haut. Utilisez des ciseaux ou un outil de nettoyage pour enlever les cheveux et les débris. Nettoyez les brosses avec de l'eau tiède et laissez-les sécher complètement avant de les remettre en place.

Mon aspirateur ne démarre pas, que faire ?

Vérifiez que l'aspirateur est chargé. Si l'appareil est chargé mais ne démarre pas, essayez de le réinitialiser en maintenant le bouton d'alimentation enfoncé pendant 5 secondes. Si le problème persiste, contactez le service client.

Comment modifier le mode de nettoyage ?

Ouvrez l'application Roborock et sélectionnez votre aspirateur. Allez dans les paramètres de nettoyage où vous pouvez choisir entre différents modes comme le nettoyage en profondeur, le nettoyage standard, ou le mode silencieux.

Que faire si mon aspirateur se bloque fréquemment ?

Vérifiez que les capteurs et les roues ne sont pas obstrués par des débris. Assurez-vous également qu'il n'y a pas d'obstacles sur le chemin de l'aspirateur. Vous pouvez également ajuster les paramètres de cartographie pour éviter les zones problématiques.

Comment puis-je vider le réservoir à poussière ?

Retirez le réservoir à poussière en le soulevant. Ouvrez le couvercle du réservoir et videz le contenu dans une poubelle. Nettoyez le réservoir à l'eau tiède si nécessaire et laissez-le sécher avant de le remettre en place.

Mon aspirateur ne détecte pas les murs, que faire ?

Assurez-vous que les capteurs de détection ne sont pas obstrués par la poussière ou des débris. Nettoyez-les délicatement avec un chiffon doux. Si le problème persiste, réinitialisez l'aspirateur et vérifiez la mise à jour du firmware.

Comment programmer des horaires de nettoyage ?

Ouvrez l'application Roborock, sélectionnez votre aspirateur et allez dans les paramètres de nettoyage. Vous pouvez créer un nouvel horaire en choisissant les jours et l'heure de nettoyage souhaités.

L'aspirateur ne se connecte pas au Wi-Fi, que faire ?

Vérifiez que votre réseau Wi-Fi fonctionne correctement et que le mot de passe est correct. Assurez-vous que le réseau est 2,4 GHz, car certains appareils ne supportent pas la bande 5 GHz. Redémarrez l'aspirateur et le routeur si nécessaire.

MODE D'EMPLOI Qrevo Edge S5A ROBOROCK

Roborock Qrevo Edge Series Manuel d'utilisation de l'aspirateur robot

Lisez attentivement ce manuel d'utilisation et ses schémas avant d'utiliser le produit et rangez-les soigneusement pour référence future.

Contenu

18 Informations de sécurité
21 Batterie et rechargement
21 Explication des symboles internationaux
22 Déclaration FCC/IC
23 Présentation du produit
24 Installation
25 Connexion à l'application
25 Instructions d'utilisation
28 Entretien de routine
30 Paramètres de base
30 Informations sur la protection de l'environnement
30 Problèmes courants

Informations de sécurité

AVERTISSEMENT

• Uniquement prévu pour une utilisation avec une station Roborock EWFD30LRR.
• Le produit doit être éteint et sa fiche doit être débranchée de la prise électrique lorsqu'il n'est pas utilisé, avant de le nettoyer ou de l'entretenir.
• Doit être branché sur une prise de courant avec mise à la terre. Voir les instructions de mise à la terre.
• La station ne peut être utilisée que pour recharger l'aspirateur robot équipé d'une batterie lithium-ion 14,4 V/5 200 mAh (capacité typique).

ATTENTION

• Utilisez uniquement le produit conformément au manuel d'utilisation. L'utilisateur sera tenu pour responsable de toute perte ou de tout dommage résultant d'une utilisation incorrecte.
• Ne permettez pas l'utilisation de l'appareil comme un jouet. Il est nécessaire d'être particulièrement attentif lorsque l'appareil est utilisé par des enfants ou à proximité d'enfants.
• Ne rincez pas le robot ni la station.
• N'utilisez pas le produit sur des objets durs ou tranchants (tels que des débris de décoration, du verre et des clous), afin d'éviter de le rayer, de rayer sa station ou de rayer le sol.
• Assurez-vous que le bac à poussière, le filtre lavable, le sac à poussière, la brosse latérale, les serpillières, les brosses principales et le cache des brosses principales sont en place avant de lancer un nettoyage.
• Ne vous tenez pas assis ou debout sur le robot ou sa station.
• N'utilisez aucun désinfectant et n'utilisez que la solution de nettoyage recommandée par Roborock afin d'éviter toute corrosion ou tout dommage.
• Ne placez pas d'objets bas (tels que des chaussures ou des tapis) à proximité des zones surélevées comme des escaliers. Sinon, le robot pourrait tomber à cause d'un dysfonctionnement des capteurs.
• Afin d'éviter tout dommage lié à l'eau, veillez à ce qu'il n'y ait pas d'eau sur le sol sur lequel le robot fonctionne.
• Ne faites pas fonctionner le produit dans une pièce où un nourrisson ou un enfant dort.
• Avant d'utiliser le produit, retirez les divers objets présents au sol, tels que les câbles et les objets instables, fragiles, précieux ou dangereux, afin déviter qu'ils ne soient traînés par le robot et que cela n'entraîne des blessures ou des dégâts matériels.

• Tenez les cheveux, les poils, les vêtements amples, les doigts et toutes les parties du corps des personnes et des animaux à l'écart des jonctions, des ouvertures et des pièces mobiles du produit afin d'éviter tout risque de blessure.

• Ne transportez pas le robot à l'aide de son pare-chocs vertical, de son capot supérieur magnétique, de sa brosse latérale ou de son pare-chocs. Ne déplacez pas la station en la soulevant directement par sa base, les poignées des réservoirs d'eau ou le couvercle du conteneur à poussière.

• Placez la station sur un sol dur et plat. Gardez la station, le robot et le câble d'alimentation à l'écart du feu et des sources de chaleur telles que des radiateurs. Évitez les espaces humides ou étroits ou les lieux où le robot risque d'être suspendu dans l'air.
• Ce produit peut être utilisé par des enfants âgés de 8 ans ou plus et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances si elles sont surveillées ou ont reçu des instructions sur l'utilisation sécurisée du produit et comprennent les risques impliqués. Les enfants ne doivent pas jouer avec ce produit. Le nettoyage et l'entretien utilisateur ne doivent pas être effectués par des enfants sans surveillance.
• Ne démontez pas, ne réparez pas ou ne modifiez pas la batterie ou la station de chargement.
• Si la station est placée dans une zone susceptible d'être sujette à des orages ou à une tension instable, prenez des mesures de protection.
• N'utilisez pas le produit sur des moquettes ou tapis à poils longs. Il est en outre possible que l'efficacité du produit soit réduite sur les moquettes ou tapis sombres.
• Ne placez aucun objet sur le robot ou sa station ou près de l'entrée d'aspiration de la station. Ne les recouvrez également d'aucun objet (housse anti-poussière comprise).
• N'utilisez pas ce produit sur des surfaces en hauteur sans barrières, par exemple, sur le sol d'une mezzanine, une terrasse ouverte ou le dessus d'un meuble.
• N'utilisez pas la station pour recueillir des cailloux, des morceaux de papier ou d'autres objets qui pourraient obstruer le tuyau d'air.
• Ne faites pas fonctionner le produit s'il a été endommagé de quelque manière que ce soit. Contactez le service clientèle pour obtenir de l'aide.
• Faites toujours fonctionner l'appareil dans des endroits bien aérés pour éviter toute surchauffe.
• Roborock décline toute responsabilité en cas de dommages indirects, accidentels ou consécutifs résultant de l'utilisation, de la mauvaise utilisation ou de l'incapacité à utiliser ce produit. La présente clause de non-responsabilité n'affecte aucun droit prévu par la loi qui ne pourrait faire l'objet d'une clause de non-responsabilité en vertu de la loi applicable.
• Afin d'éviter toute brûlure, ne touchez pas les distributeurs d'eau propre ni les sorties d'air de séchage.

INSTRUCTIONS DE MISE À LA TERRE

Cet appareil doit être relié à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre offre un chemin de moindre résistance pour le courant électrique afin de réduire le risque de choc électrique. Cet appareil est équipé d'un cordon muni d'un conducteur et d'une fiche de mise à la terre.

La fiche doit être insérée dans une prise appropriée qui est correctement installée et mise à la terre conformément à l'ensemble des ordonnances et codes locaux.

AVERTISSEMENT : Un mauvais raccordement du conducteur de mise à la terre de l'équipement peut entraîner un risque de décharge électrique. Consultez un électricien ou du personnel de maintenance qualifié si vous n'êtes pas certain de savoir si la prise est correctement reliée à la terre. Ne modifiez pas la fiche fournie avec l'appareil ; si elle n'entre pas dans la prise, demandez à un électricien qualifié de vous installer une prise appropriée.

Cet appareil est prévu pour une utilisation sur un circuit offrant une tension nominale de 120 V ; il est équipé d'une fiche de mise à la terre ressemblant à celle qui est illustrée sur le schéma A des Méthodes de mise à la terre. Assurez-vous que l'appareil est raccordé à une prise dotée de la même configuration que la fiche.

Aucun adaptateur ne doit être utilisé avec cet appareil.

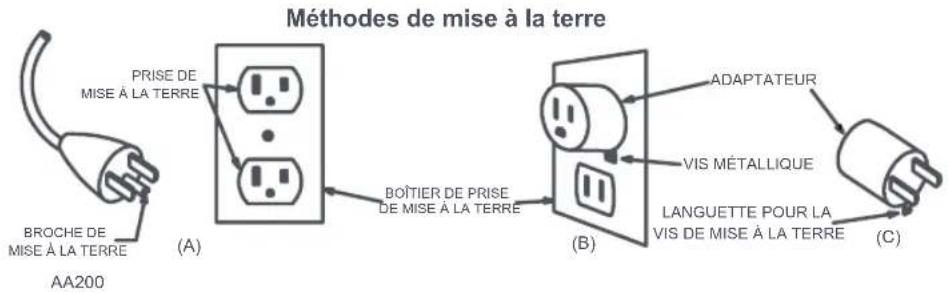

Méthodes de mise à la terre PRISE DE MISE À LA TERRE BROCHE DE MISE À LA TERRE AA200 (A) BOÎTIER DE PRISE DE MISE À LA TERRE (B) ADAPTATEUR VIS MÉTALLIQUE LANGUETTE POUR LA VIS DE MISE À LA TERRE (C)

Batterie et rechargement

• N'essuyez pas les contacts de rechargement avec un chiffon humide ou vos mains mouillées.
• Si vous prévoyez de ne pas utiliser le produit pendant longtemps, stockez-le dans un endroit sec et frais après l'avoir complètement rechargé, débranché et éteint. Rechargez-le au moins tous les trois mois pour éviter toute décharge excessive de sa batterie.
• N'utilisez pas le produit lorsque la température est supérieure à 40 °C (104 °F) ou inférieure à 4 °C (39 °F). Ne l'utilisez pas non plus si le sol comporte du liquide ou une substance collante.
• Ne jetez pas les batteries usagées. Déposez-les dans un centre de recyclage professionnel.
• Pour transporter le produit, veillez à débrancher la station, éteindre le robot et vider les réservoirs d'eau. Nous vous conseillons d'utiliser l'emballage d'origine.
• Veillez à ce que la tension d'alimentation respecte les exigences mentionnées sur la station.

Explication des symboles internationaux

\~ : symbole de COURANT ALTERNATIF [symbole IEC 60417-5032 (02/2009)]

: symbole de COURANT CONTINU [symbole IEC 60417-5031 (02/2009)]

: symbole de CONDUCTEUR DE PROTECTION (terre de protection) [symbole IEC 60417-5019 (02/2009)]

Déclaration FCC/IC

Informations de conformité
Nom du produit Robot aspirateur-laveur avec station de chargement
Modèle du produit	Modèle du robot aspirateur : RRE0VCMModèle de la station de chargement : EWFD30LRR
Déclaration de conformité	Cet appareil est conforme à l'article 15 de la réglementation de la FCC.Son utilisation est soumise aux deux conditions suivantes :(1) cet appareil ne doit pas causer d'interférences nuisibles, et(2) cet appareil doit accepter toute interférence reçue, y compris toute interférencesusceptible d'occasionner un fonctionnement non souhaité.L'émetteur/récepteur exempt de licence contenu dans le présent appareil estconforme aux CNR d'Innovation, Sciences et Développement économique Canadaapplicables aux appareils radio exempts de licence.L'exploitation est autorisée aux deux conditions suivantes :(1) L'appareil ne doit pas produire de brouillage;(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillageest susceptible d'en compromettre le fonctionnement.
Coordonnées de la partie responsable aux USA
Société	Roborock Technology Co.
Adresse	ROOM 1227, 12TH FLOOR, 1000 N. WEST STREET, WILMINGTON, DE 19801
E-mail	[e-mail]

A Présentation du produit

A1 Robot (vue de dessus)

-Marche/Arrêt/Nettoyage

• Appuyez sur ce bouton et maintenez-le enfoncé pour allumen ou éteindre le robot
• Appuyez sur ce bouton pour démarrer un nettoyage

-Voyant d'alimentation

• Blanc : niveau de batterie ≥ 15 %
• Rouge : niveau de batterie < 15 %
• Effet de respiration : en charge ou démarrage
  • Clignotement rouge : erreur
• Lent clignotement bleu : en attente de connexion WiFi
  • Rapide clignotement bleu : connexion
• Bleu fixe : connexion WiFi établie

—Station d'accueil

• Le robot n'est pas sur sa station : appuyez sur ce bouton pour initier le retour à la station/appuyez sur ce bouton et maintenez-le enfoncé pour lancer un nettoyage localisé
• Le robot est sur sa station : appuyez pour lancer un vidage/ appuyez et maintenez enfoncé pour lancer un lavage des serpillières

Remarque : Appuyez sur n'importe quel bouton pour suspendre l'opération en cours du robot.

A1-1 : pare-chocs vertical

A1-2 : capteur LiDAR

A1-3 : capteur d'évitement d'obstacles Reactive Tech

A1-4 : pare-chocs

A1-5 : capteur de murs

A2 Robot (vue de dessous)

A2-1 : capteurs de vide

A2-2: capteur de moquette/tapis

A2-3 : brosse latérale

A2-4: cache des brosses principales

A2-5: roulette omnidirectionnelle

A2-6 : brosses principales

A2-7 : loquets du cache des brosses principales

A2-8 : roulettes principales

A2-9 : serpillières

A3 Robot (capot supérieur retiré)

A3-1 : capot supérieur magnétique

A3-2 : entrée d'aspiration

A3-3 : modules d'élévation et de rotation automatiques des serpillières

A3-4 : bouton Réinitialiser

A3-5 : bac à poussière

A3-6 : contacts de rechargement

A3-7 : sorties d'air

A3-8: capteur de communication

A3-9 : orifice de remplissage automatique

A4 Support de serpillière

A4-1 : blocs auto-agrippants

A4-2 : axe de serpillière

Fixez les serpillières à plat.Remarque :

A5 Serpillière

A6 Bac à poussière

A6-1 : loquet du bac à poussière
A6-2 : entrée d'aspiration
A6-3 : entrée d'air
A6-4 : filtre lavable
A6-5 : loquet du filtre

A7 Base de la station

A8 Câble d'alimentation

A9 Sac à poussière jetable

A10 Station de vidage, lavage et remplissage

A10-1 : poignée du réservoir d'eau
A10-2 : loquet du réservoir d'eau
A10-3 : couvercle du conteneur à poussière
A10-4 : contacts de rechargement
A10-5 : orifice de remplissage du robot
A10-6 : orifice d'évacuation
A10-7 : filtre du bac de nettoyage
A10-8: base de la station
A10-9: réservoir d'eau sale

A10-10 : réservoir d'eau propre

A10-11 : voyant d'état

• Effet de respiration : vidage/lavage des serpillières
• Rouge : erreur de la station
• Éteint : éteint/en charge

A10-12 : entrée d'aspiration

A10-13 : module du bac de nettoyage

A10-14 : fente pour le sac à poussière

A10-15 : filtre

A10-16 : balise de localisation de la station

A10-17 : distributeurs d'eau propre

A10-18 : sorties d'air de séchage

A11 Station de vidage, lavage et remplissage (vue arrière)

A11-1 : fente de rangement du câble d'alimentation

A11-2 : port d'alimentation

A11-3 : sorties du câble d'alimentation

B Installation

B1 Informations importantes

B1-1 : rangez les câbles, objets durs ou pointus/tranchants (tels que des clous ou du verre) et objets épars présents au sol et déplacez tout objet instable, fragile, précieux ou dangereux afin d'éviter toute blessure et tout dommage matériel dus à des objets qui seraient happés, heurtés ou renversés par le robot.

B1-2 : lorsque vous utilisez le robot dans une zone surélevée (p. ex. dans un duplex), utilisez toujours une barrière de sécurité physique pour éviter toute chute accidentelle du robot qui pourrait entraîner des blessures ou des dommages matériels.

Remarques :

- Lorsque vous utilisez votre robot pour la première fois, suivez-le attentivement tout au long de son parcours de nettoyage en prenant garde aux problèmes potentiels. Le robot pourra nettoyer seul lors des prochaines utilisations.

- Pour éviter l'accumulation excessive de saleté sur les serpillières, les sols devraient être aspirés au moins trois fois avant le premier cycle de nettoyage à la serpillière.

B2 Assemblage

B2-1 : fixez la base de la station en appuyant fermement sur ses deux côtés et sur la pièce de raccordement qui se situe au milieu jusqu'à ce que vous entendiez un déclic.

B2-2 : déclic

Remarque : Lorsque vous déplacez la station d'accueil, fixez les réservoirs d'eau pour éviter qu'ils ne tombent.

B2-3 : branchez le câble d'alimentation à l'arrière de la station et laissez l'excès de câble dans la fente de rangement.

Remarque : Le câble d'alimentation peut sortir des deux côtés.

B2-4 : alignez et installez les axes de serpillière dans le robot jusqu'à ce que vous entendiez un déclic.

B2-5 : déclic

B3 Positionnement de la station

Placez la station d'accueil sur un sol dur et plat (bois, carrelage, béton, etc.), à plat contre un mur, et gardez un espace d'au moins 0,9 m (2,96 pi) de haut, 0,4 m (1,32 pi) de large et 1,2 m (3,94 pi) de profondeur. Assurez-vous que le lieu choisi offre une bonne couverture par le signal WiFi pour bénéficier d'une meilleure expérience avec l'application mobile. Branchez la station et assurez-vous que le voyant d'état est allumé.

B3-1 : plus de 0,9 m (2,96 pi)

B3-2 : plus de 0,4 m (1,32 pi)

B3-3 : plus de 1,2 m (3,94 pi)

Remarques :

• Si le câble d'alimentation pend à la verticale vers le sol, il risque d'être happé par le robot, ce qui peut entraîner un déplacement ou un débranchement de la station.
• Le voyant d'état est allumé lorsque la station est sous tension et éteint lorsque le robot est en charge.

• Le voyant d'état de la station devient rouge si une erreur survient.
- Placez la station sur une surface plane et dure à l'écart du feu, de la chaleur et de l'eau. Évitez les espaces ou lieux étroits où le robot risque d'être suspendu dans l'air.
- Placer la station sur une surface molle (moquette/tapis) peut entraîner son inclinaison et des problèmes de départ et de retour du robot.
- Gardez la station à l'écart de la lumière directe du soleil et de tout ce qui pourrait bloquer la balise de localisation de la station, sinon, le robot risque de ne pas parvenir à y revenir.
- N'utilisez pas la station sans réservoir d'eau propre, réservoir d'eau sale, couvercle du conteneur à poussière, sac à poussière jetable et module du bac de nettoyage.
- Entretenez la station conformément à l'entretien de routine. Ne nettoyez pas le câble d'alimentation ni les contacts de rechargement de la station avec un chiffon ou un tissu humide.
- Toutes les stations sont soumises à des tests à l'eau avant de quitter l'usine. Il est normal qu'une petite quantité d'eau subsiste dans le passage d'eau de la station.

B4 Allumage et rechargement

Appuyez sur le bouton (et maintenez-le enfoncé pour allumer le robot. Patientez jusqu'à ce que le voyant d'alimentation soit fixe, puis placez le robot devant la station. Assurez-vous que la station est branchée, puis appuyez sur □ et le robot reviendra automatiquement à sa station pour se recharger. Le robot intègre une batterie lithium-ion rechargeable très performante. Gardez le robot chargé pour préserver les performances de la batterie.

B4-1 : le voyant d'état de la station est éteint et le voyant d'alimentation du robot présente un effet de respiration : en charge.

Remarque : Il est possible que le robot ne s'allume pas lorsque la batterie est faible. Dans ce cas, placez directement le robot sur la station pour le recharger.

Connexion à l'application

1. Télécharger l'application

Recherchez « Roborock » sur l'App Store ou sur Google Play ou scannez le code QR pour télécharger et installer l'application.

2. Réinitialiser le WiFi

Appuyez simultanément sur les boutons (1) et (2) et maintenez-les enfoncés jusqu'à ce que vous entendiez le message vocal « Réinitialisation du WiFi ». La réinitialisation sera terminée lorsque le voyant d'alimentation clignotera lentement en bleu. Le robot sera alors en attente de connexion.

Remarque : Si vous ne parvenez pas à vous connecter au robot en raison de la configuration de votre routeur, d'un mot de passe oublié ou de toute autre raison, réinitialisez le WiFi et ajoutez votre robot comme nouvel appareil.

3. Ajouter un appareil

Ouvrez l'application Roborock, appuyez sur le bouton « Ajouter un appareil » ou sur le bouton « + » et ajoutez votre appareil en suivant le guide de l'application.

Remarques :

• Le véritable processus peut varier en raison des mises à jour continues de l'application. Suivez les instructions fournies dans l'application.
• Seul le WiFi 2,4 GHz est pris en charge.
• Si le robot est en attente d'une connexion pendant plus de 5 minutes, le WiFi sera automatiquement désactivé. Si vous voulez vous reconnecter, réinitialisez le WiFi avant de poursuivre.

© Instructions d'utilisation

Marche/Arrêt

Appuyez sur le bouton (et maintenez-le enfoncé pour allumer le robot. Le voyant d'alimentation s'allumera et le robot entrera en mode Veille.

Appuyez sur le bouton ⏻ et maintenez-le enfoncé pour éteindre le robot et mettre fin au cycle de nettoyage.

Remarque : Le robot ne peut pas être éteint lorsqu'il est en charge.

C1 Remplissage du réservoir d'eau propre

Soulevez le réservoir d'eau propre, ouvrez son couvercle, puis remplissez-le d'eau du robinet. Une fois que vous l'avez rempli, refermez son couvercle, verrouillez son loquet et remettez-le en place dans la station.

Remarques :

• N'utilisez aucun désinfectant, employez uniquement la solution de nettoyage recommandée par Roborock afin d'éviter tout dommage.
• N'ajoutez pas trop de solution de nettoyage pour éviter tout fonctionnement incorrect lié à un glissement du robot.
• N'utilisez que de l'eau froide afin d'éviter toute déformation.
• Si des traces d'eau subsistent sur l'extérieur du réservoir d'eau, essuyez-les avec un chiffon doux sec avant de réinstaller le réservoir.

Démarrage du nettoyage

Appuyez sur Upour lancer un nettoyage. Le robot planifiera son parcours de nettoyage. Dans chaque pièce, il commencera par les bords puis la complètera en zigzag. Ce faisant, il nettoie toutes les pièces une par une, nettoyant ainsi minutieusement et efficacement votre logement.

Remarques :

• Pour vous assurer que le robot revient à la station automatiquement, démarrez-le depuis la station et ne déplacez pas la station durant le nettoyage.

• Le nettoyage ne peut pas commencer si le niveau de la batterie est trop faible. Laissez le robot charger avant de démarrer le nettoyage.

• Avant le nettoyage, rangez correctement vos câbles (y compris le câble d'alimentation de la station) et vos objets précieux présents au sol. Les éléments épars risqueraient d'être traînés par votre robot, ce qui pourrait entraîner une déconnexion de vos appareils électriques ou un endommagement de vos câbles et de vos biens.

• Si le nettoyage est terminé en moins de 10 minutes, le robot nettoiera la zone à deux reprises.
• Si le niveau de la batterie devient insuffisant durant le cycle de nettoyage, le robot reviendra automatiquement à la station. Après s'être rechargé, le robot reprendra là où il s'est arrêté.
• Le robot rétractera ses supports de serpillières lorsqu'il nettoiera un tapis. Vous pouvez également définir le tapis en tant que zone interdite dans l'application pour l'éviter.
• Avant le démarrage de chaque tâche de nettoyage, assurez-vous que les serpillières ont été correctement installées.

Nettoyage localisé

Appuyez sur le bouton et maintenez-le enfoncé pour lancer un nettoyage localisé. Zone couverte par le nettoyage : le robot nettoie une zone carrée de 1,5 m (4,9 pi) × 1,5 m (4,9 pi) autour de lui.

Remarque : Après le nettoyage localisé, le robot reviendra automatiquement à son point de départ et entrera en mode Veille.

Pause

Lorsque le robot est en train de nettoyer, appuyez sur n'importe quel bouton pour le mettre en pause, puis appuyez sur ⏻ afin qu'il reprenne le nettoyage. Lorsque le robot est en pause, appuyez sur ⏱ afin qu'il revienne à sa station.

Remarque : Si vous placez manuellement le robot en pause sur sa station, cela mettra fin au nettoyage en cours.

Veille

Si le robot est en pause pendant plus de 10 minutes, il se mettra en veille et son voyant d'alimentation clignotera toutes les quelques secondes. Appuyez sur n'importe quel bouton pour le sortir de veille.

Remarques :

• Le robot ne se mettra pas en veille lorsqu'il sera en charge.
• Le robot s'éteindra automatiquement s'il reste en mode Veille pendant plus de 12 heures.

Mode NPD

La période par défaut du mode Ne pas déranger (NPD) est de 22 h 00 à 08 h 00. Vous pouvez utiliser l'application pour désactiver ou changer la période du mode NPD. Vous pouvez aussi l'employer afin de définir si vous souhaitez activer les fonctions automatiques de rechargement d'appoint, de vidage et de séchage, réduire la luminosité des voyants ou baisser le volume des messages vocaux pendant la période NPD.

Lavage des serpillières

Durant le nettoyage, le robot détermine automatiquement à quel moment il doit revenir à sa station pour laver ses serpillières et remplir son réservoir d'eau afin de maximiser ses performances de nettoyage à la serpillière. Pour démarrer

le lavage manuellement, appuyez sur le bouton correspondant de l'application. Appuyez sur n'importe quel bouton pour arrêter le lavage.

Remarques :

• Pour être certain que le robot lave automatiquement ses serpillères, démarrez-le depuis sa station et évitez de la déplacer durant le nettoyage.
• Ne touchez pas les distributeurs d'eau propre afin d'éviter toute brûlure liée à l'eau chaude.
• La fréquence et le mode de lavage des serpillières peuvent être modifiés dans l'application.

Vidage

Après le nettoyage, le robot reviendra à la station et le vidage automatique commencera si nécessaire. Pour lancer manuellement un vidage, appuyez sur □ tandis que le robot est sur sa station ou appuyez sur le bouton correspondant de l'application. Appuyez sur n'importe quel bouton pour arrêter le vidage.

Remarques :

• Lorsque le vidage automatique n'a pas été utilisé depuis longtemps, videz le bac à poussière manuellement et assurez-vous que l'entrée d'air ne présente aucune obstruction pour que les performances de vidage restent optimales.
• Le vidage automatique peut être désactivé dans l'application.
• Évitez de déclencher fréquemment le vidage manuellement.
• N'utilisez pas cette fonction lorsque le couvercle du conteneur à poussière et le sac à poussière jetable ne sont pas installés en place,

Séchage

Le séchage commencera si nécessaire après le lavage des serpillières ou après un nettoyage à la serpillière. Pour démarrer ou arrêter manuellement le séchage, appuyez sur le bouton correspondant de l'application.

Remarques :

• La durée du séchage peut être modifiée dans l'application.
• Le séchage automatique peut être désactivé dans l'application.
• Restez à distance des sorties d'air de séchage pendant le séchage.

Rechargement

Une fois le nettoyage terminé, le robot reviendra automatiquement à sa station pour se recharger. Appuyez sur le bouton pour renvoyer le robot en pause à la station. Le voyant d'alimentation présentera un effet de respiration durant le rechargement du robot.

Remarque : Le robot revlendra automatiquement à son point de départ s'il ne parvient pas à retrouver sa station. Placez manuellement le robot sur sa station pour le recharger.

Erreur

Si une erreur intervient, le voyant d'alimentation clignotera en rouge ou le voyant d'état restera fixe en rouge. Vous recevrez une notification contextuelle dans l'application et une alerte vocale sera éventuellement émise.

Remarques :

• Le robot se mettra automatiquement en veille s'il reste sur un dysfonctionnement pendant plus de 10 minutes.
• Si vous placez manuellement le robot sur sa station alors qu'il présente un dysfonctionnement, cela mettra fin au nettoyage en cours.

Réinitialisation du système

Si le robot ne répond pas à la pression sur un bouton ou ne peut pas être éteint, réinitialisez le système en retirant le capot supérieur magnétique et en appuyant sur le bouton Réinitialiser.

Remarque : Une fois le système réinitialisé, les paramètres d'usine des nettoyages programmés, du WiFi, etc. seront rétablis.

Restauration des paramètres d'usine

Si le robot ne fonctionne pas correctement après une réinitialisation système, commencez par l'allumer. Ensuite, appuyez sur le bouton Ⓐ, maintenez-le enfoncé et appuyez simultanément sur le bouton Réinitialiser jusqu'à ce que vous entendiez le message vocal « Restauration des paramètres d'usine. Cette opération prendra environ 5 minutes. » Les paramètres d'usine du robot seront alors restaurés.

D Entretien de routine

Remarques :

• Le produit doit être éteint et sa fiche doit être débranchée de la prise électrique avant de nettoyer ou d'entretenir le produit.
• La fréquence de remplacement peut varier selon la situation effective. En cas d'usure anormale, remplacez immédiatement les pièces.

D1 Brosses principales

* Nettoyer toutes les 2 semaines et remplacer tous les 6 à 12 mois.

D1-1 : cache des brosses principales

D1-2 : loquets du cache des brosses principales

D1-3 : brosses principales

D1-4 : roulement de brosse principale

D1-5 : retournez le robot et pressez les deux loquets vers l'intérieur pour retirer le cache des brosses principales.

D1-6 : soulevez les brosses principales pour les sortir, retirez leurs roulements et éliminez toute saleté ou tout poil enchevêtré aux deux extrémités des brosses principales et au niveau de leurs roulements.

D1-7 : réinstallez les roulements des brosses principales. Ensuite, réinstallez les brosses principales et assurez-vous que leur couleur, leurs roulements et la flèche du robot correspondent.

D1-8: réinstallez le cache des brosses principales. Assurez-vous que ses quatre dents sont entièrement en

place dans les fentes et appuyez sur le cache des brosses principales jusqu'à ce que vous entendiez un déclic indiquant qu'il est verrouillé.

Remarques :

• Pour fixer correctement le cache des brosses principales, veillez à presser ses deux loquets afin qu'ils soient bien en place.
• Il est recommandé de nettoyer les brosses principales avec un chiffon humide. Si les brosses principales sont mouillées, laissez-les sécher à l'air libre, à l'abri de la lumière directe du soleil.
• N'utilisez pas de liquide de nettoyage corrosif ou de désinfectant pour nettoyer les brosses principales.

D2 Brosse latérale

* Nettoyer tous les mois et remplacer tous les 3 à 6 mois.

D2-1 : retournez le robot, dévissez la brosse latérale, puis retirez-la et nettoyez-la.
D2-2 : alignez la rainure centrale avec la position surélevée sur le robot, puis serrez la vis pour réinstaller la brosse latérale.

D3 Roulette omnidirectionnelle

* Nettoyer si nécessaire.

D3-1 : utilisez un outil, tel qu'un petit tournevis, pour déloger l'axe et extraire la roulette.

Remarque : Le support de la roulette omnidirectionnelle ne peut pas être retiré.

D3-2 : rincez la roulette et son axe à l'eau pour retirer tout poil et toute saleté. Laissez sécher à l'air libre et réinstallez en appuyant sur la roulette et son axe pour les remettre en place.

D4 Roulettes principales

* Nettoyer si nécessaire.

Nettoyez les roulettes principales avec un chiffon doux sec.

D5 Bac à poussière

* Nettoyer si nécessaire.

D5-1 : retirez le capot supérieur magnétique du robot et appuyez sur le loquet du bac à poussière pour retirer le bac à poussière.
D5-2 : retirez le filtre lavable et videz le bac à poussière.
D5-3 : remplissez le bac à poussière d'eau propre et réinstallez le filtre lavable. Secouez délicatement le bac à poussière, puis évacuez l'eau sale.
Remarque : N'utilisez que de l'eau propre sans liquide nettoyant pour éviter toute obstruction.
D5-4 : laissez le bac à poussière et le filtre lavable sécher complètement pendant au moins 24 heures avant de les réinstaller.

D6 Filtre lavable

+Nettoyer toutes les 2 semaines et remplacer tous les 6 à 12 mois.

D6-1 : retirez le filtre.
D6-2 : rincez le filtre à plusieurs reprises et tapotez-le pour éliminer autant de saleté que possible.

Remarque : Ne touchez pas la surface du filtre avec vos mains, des brosses ou des objets durs pour éviter tout risque de l'endommager.

D6-3 : laissez le filtre sécher complètement pendant au moins 24 heures avant de le réinstaller.

D7 Serpillières

*Nettoyer si nécessaire et remplacer tous les 1 à 3 mois.

D7-1 : retirez les serpillières de leurs supports. Nettoyez les serpillières et laissez-les sécher à l'air libre.

Remarque : Une serpillière sale nuira aux performances de nettoyage. Nettoyez-la avant utilisation.

D7-2 : faites fermement adhérer les serpillières en place sur leur support.

D8 Capteurs du robot

*Nettoyer si nécessaire.

Utilisez un chiffon doux sec pour essuyer et nettoyer tous les capteurs, notamment les suivants :

D8-1 : capteur d'évitement d'obstacles Reactive Tech

D8-2 : capteur de murs

D8-3 : capteur de communication

D8-4: capteurs de vide

D8-5 : capteur de moquette/tapis

D9 Déplacement de la station

Pour déplacer la station, saisissez la poignée présente à l'arrière d'une main et

le bord intérieur de l'avant de l'autre. Ne soulevez pas directement la base de la station, les poignées des réservoirs d'eau ou le couvercle du conteneur à poussière afin d'éviter que la station d'accueil ne tombe.

D10 Réservoir d'eau sale

* Nettoyer si nécessaire.

Ouvrez le couvercle du réservoir d'eau sale et évacuez l'eau sale. Remplissez le réservoir avec de l'eau propre, refermez son couvercle, verrouillez son loquet et agitez-le. Évacuez ensuite l'eau sale. Refermez le couvercle puis réinstallez le réservoir.

Remarques :

• N'utilisez que de l'eau froide afin d'éviter toute déformation.
• Si des traces d'eau subsistent sur l'extérieur du réservoir d'eau, essuyez-les avec un chiffon doux sec avant de réinstaller le réservoir.

D11 Contacts de rechargement

* Nettoyer si nécessaire.

Utilisez un chiffon doux sec pour essuyer les contacts de rechargement du robot et de la station.

D12 Remplacement du sac à poussière jetable

* Remplacer si nécessaire,

D12-1 : retirez le couvercle du conteneur à poussière.

D12-2 : sortez le sac à poussière jetable et mettez-le au rebut.

Remarques :

- La poignée du sac à poussière le referme une fois qu'il est retiré pour éviter toute perte.

- Installez toujours un sac à poussière avant de remettre le couvercle du conteneur à poussière en place afin d'éviter tout vidage automatique sans sac. Vous pouvez également désactiver le vidage automatique dans l'application.

D12-3 : nettoyez le filtre avec un chiffon sec, insérez un nouveau sac à poussière jetable entièrement dans la fente, puis répartissez-le uniformément.

Remarque : Assurez-vous que le sac à poussière jetable est correctement installé afin d'éviter la sortie des déchets et l'endommagement de la station.

D12-4 : remettez le couvercle du conteneur à poussière en place pour vous assurer que le conteneur à poussière est bien fermé.

D13 Module du bac de nettoyage

* Nettoyer si nécessaire.

D13-1 : retirez le module du bac de nettoyage.

D13-2 : retirez le bac de nettoyage et le filtre du module, puis rincez-les à l'eau.

D13-3 : réinstallez le filtre et le bac de nettoyage. Ensuite, réinstallez le module du bac de nettoyage.

Paramètres de base

Robot

Modèle	RRE0VCM
Batterie	Batterie lithium-ion14,4 V/5 200 mAh(capacité typique)
Entrée nominale 20 V	= 1,5 A

Remarque : Le numéro de série figure sur un autocollant apposé sous le robot.

Station de vidage, lavage et remplissage

Modèle EWFD30LRR
Tension nominale d'entrée	120 V~
Fréquence nominale 60 Hz
Entrée nominale (recueil de la poussière)	6 A
Entrée nominale (lavage des serpillières à l'eau chaude)	12 A
Entrée nominale (chargement et séchage)	1 A
Sortie nominale 20 V	= 1,5 A

Informations sur la protection de l'environnement

Retrait de la batterie

* Les informations suivantes ne s'appliquent que lorsque vous mettez le robot au rebut et ne doivent pas être prises en compte pour l'utilisation quotidienne

Les substances chimiques contenues dans la batterie lithium-ion intégrée à ce produit peuvent entraîner une pollution environnementale. Retirez la batterie avant de mettre ce produit au rebut et confiez-la à un centre de recyclage professionnel pour une mise au rebut centralisée.

Comment retirer la batterie :

1. Faites fonctionner le robot sans le connecter à la station jusqu'à ce que sa batterie soit épuisée.
2. Éteignez le robot.
3. Dévissez le cache de la batterie.
4. Retirez le cache de la batterie.
5. Appuyez sur le loquet pour dégager le connecteur de la batterie, puis retirez la batterie.

Remarques :

• Avant de retirer la batterie, assurez-vous qu'elle est entièrement épuisée et que le robot est déconnecté de sa station.
• Retirez l'ensemble du bloc-batterie. Veillez à ne pas endommager le boîtier du bloc-batterie pour éviter tout court-circuit ou toute fuite de substances dangereuses.
• En cas de contact accidentel avec le liquide de la batterie, rincez abondamment à l'eau et consultez immédiatement un médecin.

Problèmes courants

Scannez le code QR ci-dessous pour consulter les problèmes courants.
