MODE D'EMPLOI FCCI3027BK FRIGIDAIRE
- Toutes les tables de cuisson électriques fonctionnent avec un câble à 3 ou 4 fils monophasé de 240/208 volts, 60 hertz CA mis à la terre seulement.

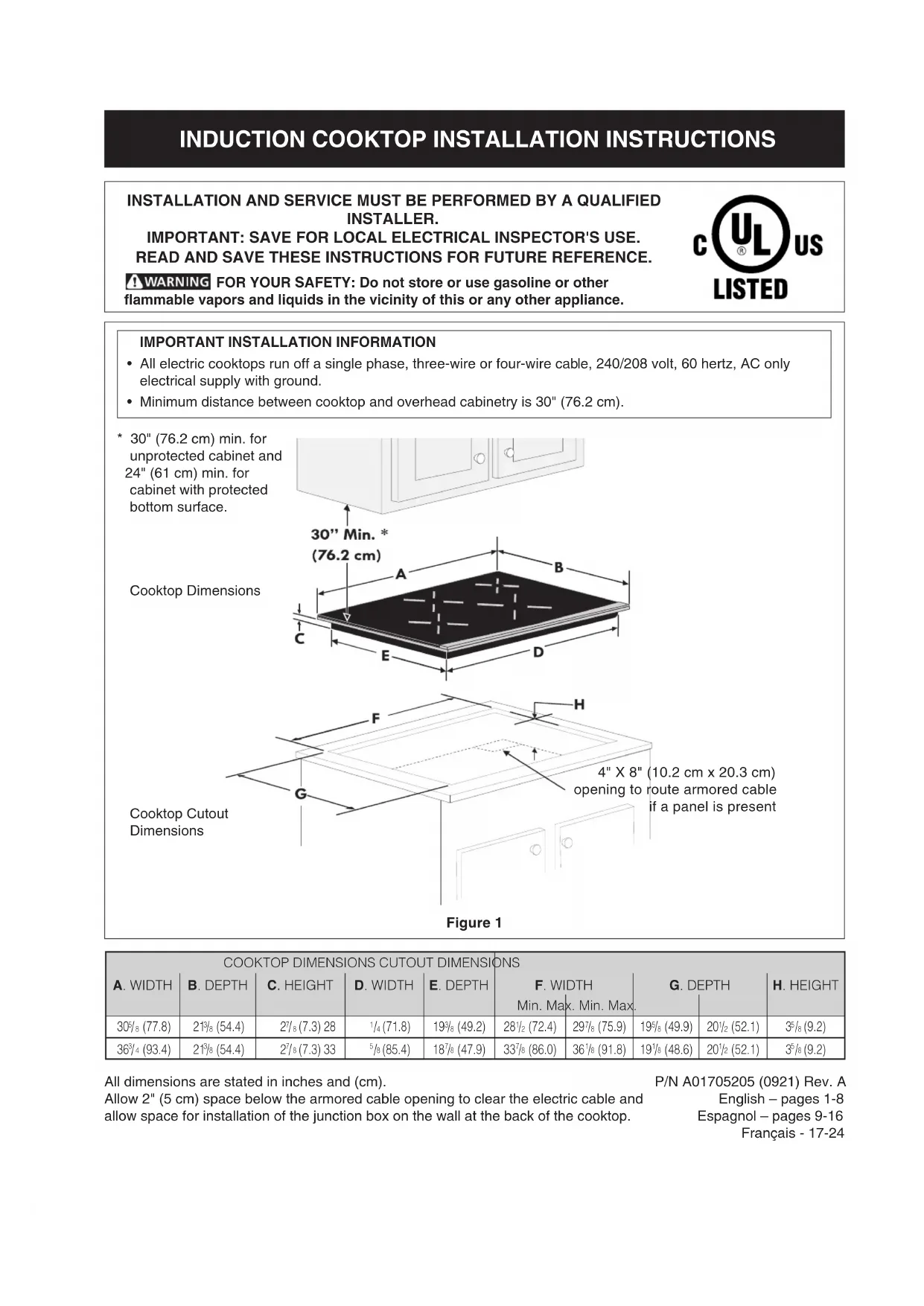

- Veuillez prendre note que la distance minimale entre la plaque de cuisson et les armoires adjacentes et en surplomb est de 30" (76.2 cm). Figure 1 Dimensions de la table de cuisson
- Minimum de 76.2 cm (30 po) pour armoire non protégée. Minimum de 61 cm (24 po) pour surface protégée. Dimensions de découpage pour la table de cuisson Imprimé en Chine Ouverture de 10.2 cm x 20.3 cm (4 po X 8 po) pour laisser passer le câble armé s'il y a un panneau. UN INSTALLATEUR QUALIFIÉ DOIT EFFECTUER L’INSTALLATION ET LE SERVICE. IMPORTANT: CONSERVEZ CES INSTRUCTIONS POUR LES INSPECTEURS LOCAUX. LISEZ CES INSTRUCTIONS ET CONSERVEZ‑LES POUR RÉFÉRENCES ULTÉRIEURES. POUR VOTRE SÉCURITÉ: N’entreposez et n’utilisez pas d’essence ou d’autres produits inflammables à proximité de cet appareil ou de tout autre appareil. DIMENSIONS DE LA TABLE DE CUISSON DIMENSIONS DE DÉCOUPAGE A. LARGEUR
(9.2) Toutes les dimensions sont en pouces (cm).Laissez un espace de 2" (5 cm) au-dessous de la plaque de cuisson pour dégager le câble et faciliter l'installation de la boîte de jonction sur le mur à l'arrière de la plaque de cuisson. P/N A01705205 (0921) Rev. A English – pages 1-8 Espagnol – pages 9-16 Français - 17-2418 INSTRUCTIONS D'INSTALLATION POUR TABLE DE CUISSON À INDUCTION
- Les lettres sur cette figure réfèrent aux valeurs du tableau de la page précédente sauf pour J, K et L. L’armoire supérieure ne doit pas excéder une profondeur maximale de 33 cm (13 po).Dégagement minimal de 76.2 cm(30 po) entre le haut de la surface de cuisson et la base de l’armoire en bois ou en métal non protégée.Minimum de 61 cm (24 po) lorsque la base de l’armoire en bois ou en métal est protégée par un celloderme retardateur de flammes d’un minimum de 0.3 cm (1/8 po) recouvert d’une feuille de métal MSG No 28, d’acier inoxydable d’un minimum de 0.4 mm (0,015), d’aluminium de 0.6 mm (0,024) ou de cuivre de 0.5 mm (0,020).Minimum de 2½" (6.4 cm) du rebord de découpage au rebord avant du dessus de comptoir.Installez la boîte de jonction à un emplacement qui sera facile d'accès et qui ne nuira pas à l'installation de la table de cuisson. Nous suggérons 12" (30.48cm) en dessous du comptoir.Minimum de J du rebord de la plaque de cuisson au mur en matériel inflam-mable le plus proche (de chaque côté de l’appareil). K Distance minimale recommandée entre le rebord arrière de découpage et le mur en matériel combustible le plus proche du dessus de comptoir.Il n'est pas recommandé d'utiliser un tiroir en-dessous de la table de cuisson. L'espace libre est requis pour les besoins d'installation. Figure 2 – OUVERTURE DE DÉCOUPAGE DU COMPTOIR Pour éliminer les risques de brûlures ou de feu en allongeant le bras au-dessus des surfaces de cuisson chaudes, évitez d’installer des armoires au-dessus de la plaque de cuisson. Si vous devez en installer, il est possible de réduire le risque en plaçant une hotte pour cuisinière qui excède horizontalement d’un minimum de 5" (12.7 cm) la base de l’armoire. Min.
30" 5.1cm (2 po) 3.8cm (1 1/2 po) 77.8cm(30 5/8 po) 36" 5.1cm (2 po) 5.1cm (2 po) 93.4cm(36 3/4 po) Emplacement des numéros de modèle et de série La plaque signalétique où se trouvent les numéros de modèle et de série est située sous la plaque de cuisson. Pour toute commande de pièces ou demande de renseignements, au sujet de votre table de cuisson, assurez-vous de toujours inclure les numéros de modèle et de série, ainsi que le numéro ou la lettre du lot de votre table de cuisson. Emplacement de la plaque signalétique19 INSTRUCTIONS D'INSTALLATION POUR TABLE DE CUISSON À INDUCTION N’utilisez pas de rallonge électrique avec cet appareil. Son utilisation peut causer un feu, un choc électrique ou des blessures corporelles.
3. Il faut brancher l’appareil au panneau de
distribution en utilisant des câbles flexibles à gaine métallique ou non métallique. On doit brancher directement à la boîte de jonction le câble gainé flexible de l’appareil. Il faut installer la boîte de jonction tel qu’illustré à la Figure 2 en laissant autant de lâche que possible dans le câble entre la boîte et l’appareil, pour en faciliter le déplacement si l’entretien s’avère nécessaire.
4. Une longueur de câble suffisante doit être prévue
pour permettre une connexion du câble gainé flexible à la boîte de jonction. Instructions de déballage
1. Déballez et inspectez visuellement l'appareil.
2. Assurez-vous de laisser à vue d’oeil la bouteille de
crème nettoyante qui se trouve dans l'enveloppe de littérature. Il est important que la surface vitrocéramique lisse soit pré-traitée avant d’être utilisée. Voir la section Soins et Maintenance de l'appareil dans votre Guide de l’utilisateur. Connexions électriques Branchez le câble flexible armé de l’appareil à la boîte de jonction à l’aide d’une bague anti-traction appropriée à l’endroit où le câble armé pénètre dans la boîte de jonction. Procédez alors comme suit avec la connexion électrique. La mise à la terre de cet appareil est requise. Cet appareil est muni d’un câble conducteur flexible avec fils en cuivre. Si la connexion est faite à un filage résidentiel en aluminium, utilisez seulement des connecteurs spéciaux approuvés pour le raccord de fils en cuivre à des fils en aluminium conformément au code national d’électricité et aux codes et ordonnances locaux. Le raccordement inexact d'un câble électrique d'aluminium aux fils de cuivre peut avoir pour conséquence un court-circuit ou un feu. Suivez le procédé recommandé par le fabricant. Cet appareil est fabriqué avec un câble d’alimentation possédant un fil de mise à la terre vert (ou de cuivre dénudé) relié au châssis. NE PAS utiliser un tuyau à gaz pour la mise à la terre. NE PAS raccorder l’appareil tant que sa mise à la terre n’est pas complétée. Raccordez les fils de mise à la terre avant de mettre l’appareil sous tension électrique. Notes importantes pour l'installateur
1. Lisez toutes ces instructions avant de procéder à
l’installation de la table de cuisson.
2. Enlevez tout le matériel d’emballage avant de
procéder au raccordement électrique.
3. Observez tous les codes et règlements applicables.
4. Assurez-vous de laisser ces instructions au
5. Seulement certains modèles de tables de cuisson
peuvent être installés au-dessus de certains modèles de fours à encastrer. Les tables de cuisson et les fours à encastrer approuvés sont identifiés par le numéro MFG ID et le code de produit. Notes importantes pour le consommateur Conservez ces instructions avec votre Guide de l’utilisateur pour références futures. DIRECTIVES IMPORTANTES DE SÉCURITÉ
- Assurez-vous que votre appareil est installé et mis à la terre correctement par un installateur ou un technicien de service qualifié.
- Cet appareil doit être mis à la terre conformément aux codes locaux d’électricité ou, en l'absence de codes, en conformité avec le National Electrical Code ANSI/NFPA No.70-Dernière édition aux États- Unis ou avec le CSA Standard C22.1, Canadian Electrical Code, Part 1, au Canada. Il faut couper l’alimentation électrique durant le branchement électrique. À défaut de ce faire il peut en résulter des blessures graves ou la mort. Connexion électrique Installez une boîte de jonction sous l'armoire reliée à un circuit de 240V ou 208V. NOTE: NE branchez PAS maintenant les câbles de l'appareil au panneau de distribution électrique. Exigences électriques Observez tous les règlements et les codes locaux applicables.
1. Un câble électrique à 3 fils ou 4 fils monophasé
120/240V ou 120/208V, 60Hz AC est requis sur un circuit séparé muni d’un fusible sur chaque fil conducteur (fusible temporisé ou disjoncteur recommandé). NE RELIEZ pas de fusible au neutre.
2. Un disjoncteur ou un fusible de 40 Ampères est
requis pour le modèle 36" et 30 Ampères pour le modèle 30". NOTE: Le calibre des fils et leurs connexions doivent être conformes à la capacité des fusibles et à la capacité nominale de l’appareil, selon le National Electrical Code ANSI/NFPA No.70-Dernière édition aux États-Unis ou avec le CSA Standard C22.1, Canadian Electrical Code, Part 1, au Canada.20 INSTRUCTIONS D'INSTALLATION POUR TABLE DE CUISSON À INDUCTION Où les codes locaux permettent de brancher le conducteur de mise à la terre de l’appareil au fil neutre (blanc) (voir la figure 3):
1. Débrancher l'alimentation.
2. Dans le disjoncteur, boîte de fusibles ou boîte
de jonction: connecter l'appareil au câble d'alimentation comme montré à la figure 3. Vous ne pouvez pas faire la mise à la terre de l'appareil par le fil neutre (blanc) si l'appareil est utilisé dans une nouvelle installation de circuit branché (1996 NEC), maison mobile, véhicule récréatif, ou où les codes locaux ne permettent pas la mise à la terre par le fil neutre (blanc). Quand la mise à la terre par le fil neutre (blanc) est interdite, vous devez utiliser un câble d'alimentation à 4 fils. Voir la figure 4. Ne pas suivre cet avertissement peut avoir pour résultat l'électrocution ou d'autres blessures personnelles sérieuses. Figure 3 - Boîte de jonction à 3 fils mise à la terre Câble d'alimentation Fils noirs Boîte de jonction Câble de l'appareil Fil Blanc (neutre) Fils rouges Connecteur homologué- U.L. (CSA) Fil vert (mise à la terre) Si la connexion a été faite en utilisant un système électrique à 4 fils, le châssis de l'appareil NE DOIT PAS être branché au fil neutre du câble à 4 fils. NOTE POUR L'ÉLECTRICIEN: Le câble gainé fourni avec cet appareil est homologué par UL pour connexion à des circuits résidentiels de fils de calibre supérieur. La capacité thermique de l'isolant des câbles excède considérablement celle des circuits résidentiels. La transmission du courant électrique maximum permise des fils du câble est en fonction de la capacité thermique de la gaine plutôt que du calibre du fil. Câble d'alimentation Fil de mise à la terre Fils rouges Fils noirs Fil blanc Câble de l'appareil Boîte de jonction Connecteur homologué- U.L. (CSA) Fil vert (mise à la terre) Si la table de cuisson est utilisée dans une nouvelle installation de circuit branché (1996 NEC), maison mobile, véhicule récréatif, ou où les codes locaux ne permettent pas la mise à la terre par le fil neutre (blanc) (voir figure 4):
1. Débrancher l'alimentation.
2. Dans le disjoncteur, la boîte de fusibles ou la
boîte de jonction : brancher l'appareil au câble d'alimentation comme indiqué à la figure 4. Figure 4 - Boîte de jonction à 4 fils mise à la terre Si le câble de l'appareil est muni de 3 fils:21 INSTRUCTIONS D'INSTALLATION POUR TABLE DE CUISSON À INDUCTION Si le câble de l'appareil est muni de 4 fils: Cet appareil est fabriqué avec un câble d’alimentation muni d’un fil blanc neutre et d’un fil de mise à la terre en cuivre branché sur le châssis. Si l'appareil est utilisé, aux États- Unis, dans une maison mobile, un nouveau branchement (1996 NEC), un véhicule récréatif où les codes locaux n'autorisent pas la connexion du conducteur de mise à la terre du châssis au neutre ou au Canada, débranchez les fils blanc et vert des autres et utilisez le fil de mise à la terre pour mettre à la terre l'appareil conformément aux codes locaux, branchez le conducteur neutre de manière habituelle au circuit neutre voir la figure
6. Si l'appareil doit être branché à un câble à 3 fils
(aux États-Unis seulement), où les codes locaux permettent la connexion du fil de mise à la terre du châssis au neutre (blanc). Voir la figure 5. Si la connexion a été faite en utilisant un système électrique à 4 fils, le châssis de l'appareil NE DOIT PAS être branché au fil neutre du câble à 4 fils. ÉLECTRICIEN: Le câble gainé fourni avec cet appareil est homologué par UL pour connexion à des circuits résidentiels de fils de calibre supérieur. La capacité thermique de l'isolant des câbles excède considérablement celle des circuits résidentiels. La transmission du courant électrique maximum permise des fils du câble est en fonction de la capacité thermique de la gaine plutôt que du calibre du fil. Si les codes locaux permettent la connexion du fil de mise à la terre du châssis au neutre (blanc) (aux États-Unis seulement) (voir figure 5):
Coupez l’alimentation à la boîte de jonction.
2. Dans la boîte de jonction:
Raccordez les fils de l'appareil à ceux du circuit électrique tel que montré à la figure 5. Si l’appareil est utilisé dans une maison mobile, un nouveau branchement (1996 NEC), un véhicule récréatif ou si les codes locaux N'AUTORISENT PAS la connexion du conducteur de mise à la terre du châssis au neutre (fil blanc), le châssis de l'appareil NE DOIT PAS être branché au fil neutre du câble à 4 fils. (voir la figure 6):
Coupez l’alimentation à la boîte de jonction.
2. Séparez le fil blanc du fil dénudé en cuivre de mise
à la terre du câble d’alimentation de l’appareil.
3. Dans la boîte de jonction:
Raccordez les fils de l'appareil à ceux du circuit électrique tel que montré à la figure 6. Figure 5 BOÎTE DE JONCTION À 3 FILS MISE À LA TERRE Câble d'alimentation Fils noirs Connecteur homologué- U.L. (ou ACNOR) Câble de l'appareil Fil dénudé ou vert Fil dénudé Fil blanc Fils rouges Boîte de jonction Figure 6 - BOÎTE DE JONCTION À 4 FILS
Câble d'alimentation Fil blanc Boîte de jonction Câble de l'appareil Fil dénudé ou vert Fil dénudé Fil blanc Fils noirs Fils rouges Connecteur homologué- U.L. (ou ACNOR)22 INSTRUCTIONS D'INSTALLATION POUR TABLE DE CUISSON À INDUCTION Installation de la table de cuisson
1. Vérifiez si la table de cuisson est endommagée.
Veillez également à ce que toutes les vis de la table de cuisson soient bien serrées (Figure 7). N’enlevez pas les entretoises à ressors sur les rebords de l'appareil. Ces entretoises centrent l'appareil dans l’espace fourni à cet effet. L'appareil doit être centré pour empêcher l’accumulation d’excès de chaleur pouvant entraîner des dommages par la chaleur ou le feu (voir Figure 10). Vis Figure 7 5mm Figure 8 Table de cuissonEntretoise de nylonComptoirSupport de fixation
2. Installez les supports de fixation (voir figure 8)
Les supports de fixation DOIVENT être installés conformément aux codes locaux ou, en l'absence de codes, en conformité avec le National Electrical Code ANSI/NFPA No. 70--Dernière édition ou avec le CSA Standard C22.1 du code électrique canadien,
Partie 1 (Figure 8).
Vérification de fonctionnement Référez-vous au Manuel d’utilisation pour le mode de fonctionnement. Ne touchez pas à la vitre de l'appareil ou aux éléments. Ils peuvent être suffisamment chauds pour causer des brûlures. Avant d’appeler le service d’entretien Consultez la liste "Avant d'appeler" et les instructions d’opération qui se trouvent dans votre Manuel d’utilisation. Vous sauverez probablement du temps et de l’argent. La liste contient les incidents ordinaires ne résultant pas de défectuosités dans le matériel ou la fabrication de cet appareil. Référez-vous au Manuel d'utilisation pour les numéros de téléphone du service après-vente.
4. Fixez l'appareil au support de fixation en utilisant
les vis fournies (voir Figure 10). Figure 10 Entretoise à ressorts (8)Support de fixation (2) Centrer les supports de fixation sur la ligne centrale de l'ouverture du comptoir .Trou situé sous le boîtier pour fixer le support de fixation. Installation sur un comptoir de granite Le kit pour l'installation sur un comptoir de granite #903061- 9010 peut être commandé en passant par votre centre de service ou en téléphonant au 1-877-ELECTROLUX (1-877-435-3287).
3. Insérez l'appareil dans l'ouverture du comptoir.
A B Pendant l'installation avec une large decoupage, assu- rez-vous que la plaque de cuisson est centrée. Les écarts A et B devraient avoir les mêmes dimensions.Les trous allongés à la base des supports de montage sont conçus pour s'adapter à toutes les decoupages. Figure 923 INSTRUCTIONS D'INSTALLATION POUR TABLE DE CUISSON À INDUCTION L'appareil chevauche l'ouverture de 1" (2.5cm) minimum de chaque côté. Seulement certains modèles de tables de cuisson peuvent être installés au-dessus de certains modèles de fours encastrés. Les modèles approuvés pour être combinés sont identifiés à l'aide d'un numéro MGF ID et d'un code de produit (Consultez la feuille qui se trouve dans l'enveloppe de littérature ainsi que le feuillet d'instructions d'installation de la table de cuisson pour les dimensions). 36” Min. (91.4 cm) Min. 208/240 Volt, boîte de jonction pour le four encastré
- Si aucune table de cuisson n'est installée au-dessus du four encastré, un maximum de 5" (12.7cm) à partir du plancher est permis. INSTALLATION TYPIQUE D'UN FOUR ENCASTRÉ SIMPLE SOUS LE COMPTOIR AVEC UNE TABLE DE CUISSON ÉLECTRIQUE OU À GAZ INSTALLÉE PAR-DESSUS Approx. 3” (7.5 cm) 4½” (11.5 cm) Max.* Pour réduire les risques de blessures et pour empêcher le four encastré de basculer. Utilisez les supports de fixation pour retenir le four encastré à l'armoire. Utilisez un contre- plaqué de ¾" (1.9 cm) d'épaisseur monté sur deux solives et à égalité avec le coup-de-pied. La base doit pouvoir supporter 150 lbs (68 kg) pour les modèles 27" et 200 lbs (90 kg) pour les modèles 30". Découpez une ouverture de 4" X 4" (10.2cm X 10.2cm), à 2" (5 cm) du côté gauche du plancher pour la sortie du câble armé de l'appareil vers la boîte de jonction. Il faut fermer les côtés de l'habitacle par des panneaux de bois pour isoler l'appareil des armoires de chaque côté. La hauteur de ces panneaux doit faire en sorte que l'installation des modèles de tables de cuisson au dessus soit possible. L'installation typique d'un four encastré électrique sous le comptoir est présentée à la figure. Note 1: Découpez une ouverture de 4” x 4” (10.2cm X 10.2cm) pour la sortie du câble armé vers la boîte de jonction. Voir Note 1 Approx. 3” (7.5 cm) 208/240 Volt, boîte de jonction pour la plaque de cuisson
