FCCG3027WH - Cuisinière FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Cuisinière
Dimensions (L x P x H)	76,2 cm x 68,6 cm x 91,4 cm
Type de cuisson	Induction
Nombre de foyers	4 foyers
Capacité du four	70 litres
Type de four	Convection
Fonctions du four	Gril, cuisson traditionnelle, cuisson par convection
Énergie	Électrique
Consommation énergétique	A
Système de sécurité	Verrouillage du panneau de commande, protection contre la surchauffe
Entretien	Nettoyage facile avec surface lisse, nettoyage par vapeur
Accessoires inclus	Grille de cuisson, plat à rôtir
Garantie	2 ans

FOIRE AUX QUESTIONS - FCCG3027WH FRIGIDAIRE

Comment allumer la cuisinière FRIGIDAIRE FCCG3027WH ?

Pour allumer la cuisinière, tournez le bouton de commande sur la position désirée et appuyez sur le bouton d'allumage. Assurez-vous que le gaz est ouvert si vous utilisez le mode gaz.

Que faire si la cuisinière ne chauffe pas ?

Vérifiez que la cuisinière est correctement branchée à une source d'alimentation et que les fusibles ou disjoncteurs ne sont pas déclenchés. Pour les modèles à gaz, assurez-vous que le gaz est ouvert.

Comment nettoyer la surface de cuisson de la cuisinière ?

Utilisez un nettoyant doux et un chiffon non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

La lumière du four ne s'allume pas, que faire ?

Vérifiez l'ampoule du four pour voir si elle est grillée. Si c'est le cas, remplacez-la par une ampoule de même type et puissance.

Comment régler la température du four ?

Utilisez le bouton de réglage de la température pour sélectionner la température désirée. Assurez-vous que le four est en mode 'Cuisson' ou 'Préchauffage'.

Que faire si la porte du four ne se ferme pas correctement ?

Vérifiez si des objets obstruent la porte ou si les charnières sont endommagées. Assurez-vous également que le four est de niveau.

Comment résoudre les problèmes de préchauffage lent ?

Assurez-vous que la cuisinière est correctement branchée et que la température est réglée correctement. Si le problème persiste, contactez un technicien.

La cuisinière émet une odeur étrange, que faire ?

Cela peut être dû à des résidus de fabrication. Faites fonctionner la cuisinière à vide à haute température pendant environ 30 minutes pour éliminer l'odeur.

Comment obtenir de l'aide pour un code d'erreur affiché ?

Référez-vous au manuel d'utilisation pour consulter la signification du code d'erreur. Si nécessaire, contactez le service client de FRIGIDAIRE.

Les boutons de commande sont bloqués, que faire ?

Vérifiez s'il y a des débris ou de la saleté autour des boutons. Nettoyez délicatement la zone. Si le problème persiste, contactez un technicien.

MODE D'EMPLOI FCCG3027WH FRIGIDAIRE

• Ne mettez pas d'appareil en marche.

• Ne touchez à aucun commutateur électrique; ne vous servez pas du téléphone de la maison.

• En utilisant le téléphone d'un voisin, appelez immédiatement le fournisseur de gaz. Suivez les directives données par votre fournisseur de gaz.

• Si vous ne pouvez joindre votre fournisseur de gaz, appelez les pompiers. — L'installation et l'entretien de cet appareil doivent être réalisés par un installateur qualifié, un technicien de service ou le fournisseur de gaz. Toutes les dimensions sont données en cm (po). Les dimensions H comprennent un espace de 12,7 cm (5 po) sous la table de cuisson pour le raccordement à la conduite d'alimentation en gaz. Figure 1 Table de cuisson au gaz Dimensions de la découpe Table de cuisson au gaz Dimensions DIMENSIONS DE LA DÉCOUPEF. LARGEUR G. PROFONDEUR H. HAUTEUR SOUS LA TABLE DE CUISSON

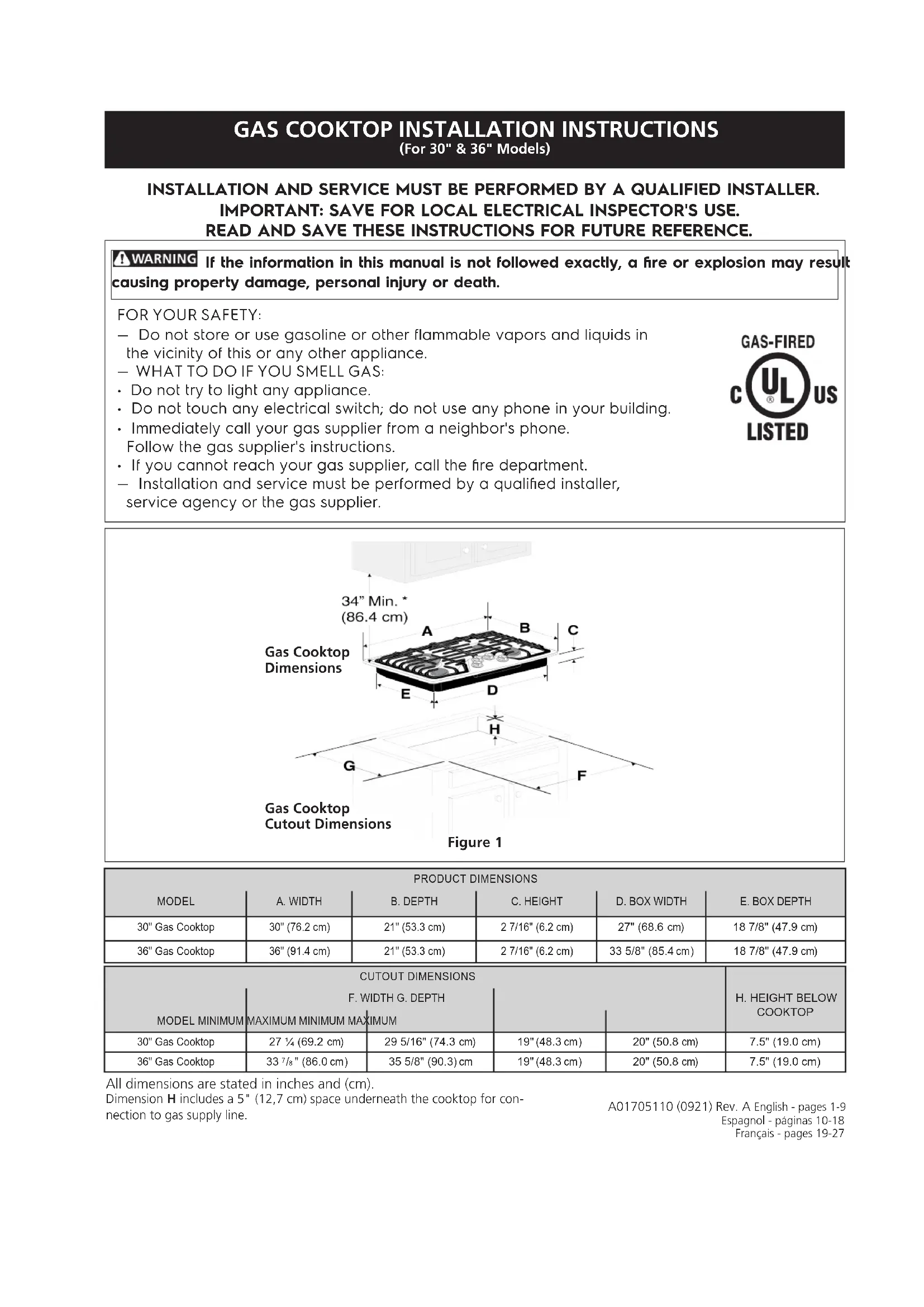

MODÈLE MINIMUM MAXIMUM MINIMUM MAXIMUM

Table de cuisson au gaz de 30 po (76,2 cm)69,2 cm (27 1/4 po) 74,3 cm (29 5/16 po) 48,3 cm (19 po) 50,8 cm (20 po) 19,0 cm (7,5 po)Table de cuisson au gaz de 36 po (91,4 cm)86,0 cm (33 7/8 po) 90,3 cm (35 5/8 po) 48,3 cm (19 po) 50,8 cm (20 po) 19,0 cm (7,5 po)DIMENSIONS DU PRODUIT MODÈLE A. LARGEUR B. PROFONDEUR C. HAUTEUR D. LARGEUR DE LA BOÎTEE. LARGEUR DE LA BOÎTETable de cuisson au gaz de 30 po (76,2 cm) 76,2 cm (30 po) 53,3 cm (21 po) 61,6 cm (24 1/4 po) 68,6 cm (27 po) 47,9 cm (18 7/8 po) Table de cuisson au gaz de 36 po (91,4 cm) 91,4 cm (36 po) 53,3 cm (21 po) 61,6 cm (24 1/4 po) 85,4 cm (33 5/8 po) 47,9 cm (18 7/8 po) Si l'information contenue dans ce guide n'est pas suivie à la lettre, il pourra en résulter un feu ou une explosion entraînant des dommages matériels, des blessures ou même la mort. 86,4 cm (34 po) minimumINSTRUCTIONS D'INSTALLATION POUR TABLE DE CUISSON AU GAZ Modèles de 30 po (76,2 cm) et 36 po (91,4 cm)

Remarques importantes pour l'installateur

1. Veuillez lire toutes les instructions d'installation avant

d'installer la table de cuisson.

2. Retirez tout le matériel d'emballage avant de connecter

ce dernier à la table de cuisson.

3. Respectez tous les codes et tous les règlements en

4. Assurez-vous de laisser ces instructions à l'utilisateur.

5. Remarque : Pour un fonctionnement à une altitude

supérieure à 610 m (2 000 pi), les caractéristiques nominales de l'appareil doivent être réduites de 4 % pour chaque tranche de 305 m (1 000 pi) d'altitude au-dessus du niveau de la mer. Remarque importante pour l'utilisateur Conservez ces instructions avec le guide d'utilisation et d'entretien pour vous y reporter ultérieurement. Instructions particulières pour les appareils installés dans l’État du Massachusetts : Cet appareil ne peut être installé dans l’État du Massachusetts que par un plombier ou un monteur d’installations au gaz qualifié de cet État. Si vous utilisez un raccord de gaz flexible, celui-ci ne doit pas excéder 0,91 m (3 pi) de longueur. Un robinet de gaz manuel en « T » doit être installé à la conduite de gaz qui est branchée à cet appareil.

IMPORTANTES L'installation de cette table de cuisson doit être faite conformément aux codes locaux ou, si ce type de code n'existe pas, au code national sur le gaz combustible ANSI Z223.1/NFPA 54 aux États-Unis, ou au Canada, au code national canadien sur le gaz combustible CAN/CGA B149 et CAN/CGA B149.2.

• Si la cuisinière est installée dans une maison préfabriquée (maison mobile), l'installation doit être conforme à la norme Manufactured Home Construction and Safety Standard, titre 24 CFR, partie 3280 (anciennement désignée comme la Federal Standard for Mobile Home Construction and Safety, titre 24, HUD [partie 280]) ou, si cette norme ne s'applique pas, l'installation doit être conforme à la norme ANSI/NCSBCS A225.1 de la Standard for Manufactured Home Installations, ou aux codes locaux, le cas échéant. La conception de cette table de cuisson a été approuvée par CSA International. Comme dans le cas de tous les appareils fonctionnant au gaz et produisant de la chaleur, il est nécessaire de suivre certaines règles de sécurité. Vous les trouverez dans le Guide d'utilisation et d'entretien. Lisez-les attentivement.

• Les rideaux d’air ou les hottes de cuisinières, qui projettent de l’air vers la cuisinière en contrebas, ne doivent pas être utilisés avec des cuisinières à gaz, sauf si la hotte et la cuisinière ont été conçues, testées et répertoriées par un laboratoire d’essais indépendant pour pouvoir fonctionner conjointement.

• Vérifiez que votre table de cuisson est installée et mise à la terre de façon appropriée par un installateur qualifié ou un technicien de service.

• Cette table de cuisson doit être mise à la terre conformément aux codes locaux ou, en l'absence de tels codes, conformément au National Electrical Code ANSI/NFPA n° 70 aux États-Unis, ou au Canada, au Code canadien de l'électricité CSA C22.1 n° 1.

• En cas de panne de courant, les brûleurs peuvent s'allumer à la main. Pour ce faire, tenez une allumette allumée au-dessus de la tête du brûleur, puis tournez lentement le bouton de commande à la position « LITE » (allumage). Soyez prudent lorsque vous allumez manuellement les brûleurs.

• Ne rangez pas d'articles pouvant intéresser les enfants dans les armoires au-dessus de la table de cuisson. En voulant atteindre ces articles, les enfants risqueraient de se brûler gravement.

• Pour éliminer le besoin d'avoir à se pencher au-dessus des brûleurs de surface, vous devriez éviter de ranger des articles dans les armoires situées au-dessus des brûleurs.

• Réglez la flamme du brûleur de surface pour qu’elle ne dépasse pas du bord de l’ustensile de cuisson. Les flammes excessives sont dangereuses.

• N'utilisez jamais cette table de cuisson pour réchauffer ni chauffer une pièce. Une utilisation prolongée de la table de cuisson sans aération adéquate peut s'avérer dangereuse.

• N’entreposez pas et n’utilisez pas d’essence ni d’autres liquides et vapeurs inflammables près de la cuisinière ou de tout autre appareil électroménager. Cela pourrait causer des explosions ou des incendies. L'alimentation électrique de la table de cuisson doit être coupée lors du raccord de la conduite de gaz. Le non-respect de cette consigne peut entraîner de graves blessures, voire la mort.INSTRUCTIONS D'INSTALLATION POUR TABLE DE CUISSON AU GAZ Modèles de 30 po (76,2 cm) et 36 po (91,4 cm)

Figure 2 – CONCEPTION DES ARMOIRES AT TENTION Pour éliminer les risques de brûlure ou d'incendie qui peuvent survenir en vous penchant au-dessus d'un élément de surface chaud, vous devriez éviter de ranger des articles dans les armoires situées au-dessus de la table de cuisson. Si vous utilisez les armoires situées au-dessus de la table de cuisson pour le rangement, vous pouvez réduire les risques d'accident en installant une hotte qui dépasse d'au moins 12,7 cm (5 po) à l'horizontale en dessous des armoires.

Minimum de 45,7 cm (18 po)DégagementDégagement minimum de 86,4 cm (34 po) entre le haut de la plate-forme de cuisson et l'armoire en bois ou en métal non protégée61 cm (24 po)Profondeur maximale de 33 cm (13 po) pour l'armoire installée au-dessus de la table de cuisson.

Laissez un espace minimum 16,5 cm (6 1/2 po) sous le comptoir pour le tiroir. Assurez-vous qu'il n'y aura aucune interférence avec la conduite de gaz ou l'alimentation en électricité.MODÈLE A. B. Distance maximale entre l'avant de la découpe et l'avant du comptoir si le mur arrière est combustible.C. Distance minimale du côté gauche et dégagement minimal du côté droit.D. Distance minimale entre l'arrière de l'appareil et l'arrière du comptoir si la surface est combustible.Table de cuisson de 30 po (76,2 cm)76,2 cm (30 po)4,6 cm (1 13/16 po) 30.5 cm (12 po) 6,5 cm (2 9/16 po)Table de cuisson de 36 po (76,2 cm)91,4 cm (36 po)4,6 cm (1 13/16 po) 30.5 cm (12 po) 6,5 cm (2 9/16 po)63,5 cm (25 po) Table de cuisson DINSTRUCTIONS D'INSTALLATION POUR TABLE DE CUISSON AU GAZ Modèles de 30 po (76,2 cm) et 36 po (91,4 cm)

10,2 cm (4 po)10,2 cm (4 po) Installation sous le comptoir typique d'un four électrique encastré avec une table de cuisson installée au-dessus Pour relier le câble armé à la boîte de jonction, coupez une ouverture minimale de 10,2 cm x 10,2 cm (4 po x 4 po) dans la base de bois. 11,4 cm (4 1/2 po) maximum Boîte de jonction de 208/240 V mise à la terre pour le four encastré. AVERTISSEMENT Tout le matériel d'installation doit être utilisé pour fixer le four encastré aux armoires. Consultez les instructions d'installation du four encastré. Les panneaux complémentaires latéraux sont nécessaires pour isoler l'appareil des armoires adjacentes. La hauteur du panneau doit permettre l'installation de modèles de table de cuisson approuvés. Consultez « Installation typique d'une table de cuisson au gaz sur un four encastré électrique installé sous le comptoir » à la page suivante. 91,4 cm (36 po) minimum La boîte de jonction doit être située à environ 7,6 cm (3 po) à gauche de la découpe du four encastré. Cette table de cuisson peut être installée au-dessus de certains modèles de four électrique encastrés. Figure 3 Utilisez du contreplaqué de 1,9 cm (3/4 po), installé sur deux glissières, à la même égalité que la plaque de protection. La base doit pouvoir supporter un poids de 68 kg (150 lb) pour les modèles de 27 po (68,6 cm) et 90 kg (200 lb) pour les modèles de 30 po (76,2 cm). L'appareil dépasse les bords de la découpe (minimum) de 2,5 cm (1 po). DIMENSIONS DE LA DÉCOUPE (cm [po]) TAILLE DU FOUR E F

Armoire du four encastré Installation typique d'une table de cuisson au gaz sur un four encastré électrique installé sous le comptoir

TABLE DE CUISSON AU GAZ

45,7 cm (18 po) max.12,7 cm(5 po)Raccord-union à évasement10,2 cm (4 po)Prise mise à la terre de 120 V/60 HzCôté droit de l'armoireDétendeurRaccord-union à évasementRaccord flexibleCôtés d'armoire ou panneau de remplissage16,5 cm (6 ½ po)minimumTuyau du collecteurRobinet d'arrêt manuel(Doit être accessible pour le fonctionnement du robinet d'arrêt manuel) Figure 4 Table de cuisson Vue avant Vue latérale du four encastréINSTRUCTIONS D'INSTALLATION POUR TABLE DE CUISSON AU GAZ Modèles de 30 po (76,2 cm) et 36 po (91,4 cm)

Pour fixer l'appareil, insérez un angle de support dans la fente de chaque côté de l'unité comme illustré. Faites passer la vis à oreilles à travers le support, contre le bas du comptoir. Serrez jusqu'à ce que l'unité s'abaisse et soit sécurisée. Prévoir une alimentation en gaz adaptée Cette table de cuisson est conçue pour fonctionner à l'aide de gaz naturel et d'une pression au collecteur de 10,2 cm (4 po) seulement.Un détendeur est raccordé en série au collecteur de la table de cuisson et doit être branché en série avec la conduite d'alimentation.Pour assurer le bon fonctionnement de l'appareil, la pression d'admission maximale allant vers le détendeur ne doit pas être supérieure à 35,6 cm (14 po) à la colonne d'eau. Pour vérifier le détendeur, la pression d'admission doit être supérieure d'au moins 2,5 cm (1 po) (ou 2,5 kPa) à la pression au collecteur du détendeur. Le détendeur est réglé à une pression au collecteur de 10,2 cm (4 po), la pression d'admission doit être d'au moins 15,2 cm (6 po)La conduite d'alimentation en gaz doit être un tuyau de 1,3 cm (1/2 po) ou de 1,9 cm (3/4 po). Conversion au gaz propane/GPL Cet appareil peut être utilisé avec du gaz naturel et du gaz propane/GPL. Il est réglé pour fonctionner au gaz naturel lorsqu'il quitte l'usine.Un nécessaire de conversion au GPL est compris avec votre table de cuisson. Ce nécessaire porte la mention « POUR CONVERSION AU GPL/GAZ PROPANE ».La conversion doit être effectuée par un technicien qualifié, en respectant les instructions du nécessaire, ainsi que tous les codes et exigences locaux. Le non-respect des instructions peut causer des blessures graves ou entraîner des dommages matériels. Le technicien de service après-vente qualifié qui effectue ce travail assume la responsabilité de la conversion. Ne pas effectuer la conversion appropriée peut entraîner des blessures graves et des dommages matériels. Important : Retirez le matériel d'emballage et les documents de la table de cuisson avant de connecter l'alimentation en gaz et en électricité à la table de cuisson. Emplacement de la prise murale Figure 5 Installation de la table de cuisson 1. Inspectez visuellement la table de cuisson pour identifier tout dommage.2. Placez la table de cuisson dans l'ouverture du comptoir.REMARQUE : N'utilisez pas de composé de calfeutrage; la table de cuisson doit être amovible lorsque le service est nécessaire. Ensemble d'installation sur un comptoir en granite Un ensemble d'installation sur un comptoir en granite, n° 903103-9010, peut être commandé via un centre de service ou par téléphone au 1 877 ELECTROLUX (1 877 435-3287). Informations sur la fixation Une fois la table de cuisson installée dans l'ouverture du comptoir, vous devez fixer l'appareil comme illustré. Zone recommandée pour une prise de 120 V mise à la terre sur la paroi arrière.REMARQUE : Si aucune prise n'est disponible, elle doit être installée par un technicien qualié.LIGNE CENTRALEDE L’UNITÉDE L’UNITÉ 30,5 cm (12 po) 20,3 cm (8 po) 25,4 cm (10 po) 55,8 cm (22 po) LIGNE CENTRALE Comptoir Table de cuisson Angle de support Joint Vis à oreilles Figure 6INSTRUCTIONS D'INSTALLATION POUR TABLE DE CUISSON AU GAZ Modèles de 30 po (76,2 cm) et 36 po (91,4 cm)

Vérifiez s’il y a des fuites. Après avoir connecté la table de cuisson à l'alimentation en gaz, utilisez un manomètre pour vous assurer que le système ne fuit pas. Si un manomètre n'est pas disponible, ouvrez l'alimentation en gaz et utilisez un détecteur de fuite de liquide (ou du savon et de l'eau) à tous les joints et raccordements pour rechercher des fuites. N'utilisez pas de flamme pour détecter les fuites des raccordements de gaz. Rechercher les fuites avec une flamme peut provoquer un incendie ou une explosion.Serrez tous les raccordements si nécessaire pour éviter les fuites de gaz dans la table de cuisson ou la conduite d'alimentation.Vérifiez l'alignement des vannes à bouton de la commande après avoir connecté la table de cuisson à l'alimentation en gaz pour vous assurer que le tuyau du détendeur de la table de cuisson n'a pas bougé. Un mauvais alignement pourrait faire frotter les tiges de soupape sur le panneau de commande, créant ainsi une fuite de gaz au niveau de la soupape.Débranchez cette table de cuisson et son robinet d'arrêt de la canalisation de gaz si la vérification de la pression de l'alimentation en gaz indique une pression qui dépasse 1/2 lb/po² (3,5 kPa ou une colonne d'eau de 35,6 cm [14 po]).Isolez la table de cuisson de la canalisation de gaz en fermant son robinet d'arrêt manuel pendant toute vérification de pression de la canalisation de gaz à des pressions égales ou inférieures à 1/2 lb/po² (3,5 kPa ou une colonne d'eau de 35,6 cm [14 po]). Installations électriques 120 V, 60 Hz, mis à la terre correctement protégé par un disjoncteur de 15 A ou un fusible temporisé. N'utilisez pas de rallonge avec cette table de cuisson. Instructions de mise à la terre IMPORTANT Veuillez lire attentivement.Pour des raisons de sécurité, cet appareil doit être correctement mis à la terre.Le cordon d’alimentation de cet appareil est muni d’une fiche à trois broches (mise à la terre) qui correspond aux prises murales à trois alvéoles (voir Figure 9) qui réduisent les risques de décharges électriques causées par cet appareil.Demandez à un électricien qualifié de vérifier la prise murale et le circuit électrique pour vous assurer que la prise est correctement mise à la terre.Si une prise murale standard à deux alvéoles est installée, il vous revient de demander à un électricien qualifié de la remplacer par une prise murale à trois alvéoles correctement mise à la terre. Installer le détendeur Installez le détendeur avec la flèche pointant vers l'unité dans une position vous permettant d'atteindre le capuchon d'accès. Le raccordement ne doit pas être trop serré. Le détendeur est moulé sous pression. Un serrage excessif peut fissurer le détendeur et entraîner une fuite de gaz et un incendie ou une explosion. Figure 8 Robinet d'arrêt en position ouverte Vers l’appareilVers la conduite d’alimentation en gaz Tous les raccords doivent être serrés au moyen d'une clé Figure 7 Raccord-unionà évasement

Robinetd'arrêtmanuelDétendeurOuvertFerméRaccordflexibleCapuchond’accès Duse Raccord-unionà évasement Duse Assemblez le raccord flexible du tuyau d'alimentation en gaz au détendeur dans l'ordre suivant :1. robinet d'arrêt manuel2. duse de 1,3 cm (1/2 po)3. raccord-union évasé de 1,3 cm (1/2 po)4. raccord flexible5. raccord-union évasé de 1,3 cm (1/2 po)6. duse de 1,3 cm (1/2 po)7. détendeurUtilisez une pâte à joint pour tuyaux conçue pour le gaz naturel et le gaz propane/GPL pour sceller tous les raccordements de gaz. Si des raccords flexibles sont utilisés, assurez-vous que les raccordements ne sont pas tortillés.La conduite d'alimentation doit être munie d'un robinet d'arrêt approuvé. Ce robinet doit être situé dans la même pièce que la table de cuisson et placé de manière à être facilement accessible. Ne bloquez pas l'accès au robinet d'arrêt de l'alimentation. Le robinet sert à ouvrir ou à couper le gaz de l'appareil.Une fois le détendeur en place, ouvrez le robinet d'arrêt de la conduite d'alimentation en gaz. Attendez quelques minutes pour que le gaz s'écoule dans la conduite.INSTRUCTIONS D'INSTALLATION POUR TABLE DE CUISSON AU GAZ Modèles de 30 po (76,2 cm) et 36 po (91,4 cm)

Vérification du fonctionnement Consultez le Guide d'utilisation et d'entretien emballé avec l'appareil pour les instructions d'utilisation et pour l'entretien et le nettoyage de votre table de cuisson. AT TENTION Ne touchez pas les brûleurs. Ils pourraient être assez chauds pour causer des brûlures.

1. Vérifiez le positionnement du chapeau de brûleur.

Brûleur régulier Il est très important de vérier que tous les chapeaux et toutes les grilles des brûleurs de surface sont correctement installés et se trouvent au bon endroit avant d'utiliser l'appareil. La table de cuisson n'est pas amovible. Ne tentez pas de la retirer ou de la soulever. Ne coupez jamais, en aucune circonstance, la troisième broche (mise à la terre) du cordon d'alimentation. Débranchez le cordon d'alimentation électrique de la prise murale avant de réparer la table de cuisson. Emplacement du numéro de modèle et du numéro de série La plaque signalétique est située sous la table de cuisson (voir Figure 10). Lorsque vous commandez des pièces ou que vous désirez obtenir des renseignements à propos de votre cuisinière, assurez-vous de toujours inclure le numéro de série et le numéro de modèle ainsi que la lettre ou le numéro de lot, inscrits sur la plaque signalétique de votre table de cuisson. La plaque signalétique donne également de l'information sur la capacité des brûleurs, le type de gaz à utiliser et la pression à laquelle la table de cuisson a été ajustée à la sortie de l'usine. Méthode recommandée Prise murale avec mise à la terre Ne coupez pas, n'enlevez pas et ne mettez pas hors circuit la broche de mise à la terre de cette fiche. Cordon d'alimentation muni d’une fiche à trois broches avec mise à la terre Figure 9 Pour éviter les ammèches et la création de sous-produits dangereux, n'utilisez pas la surface de cuisson si les chapeaux des brûleurs ne sont pas bien installés, ceci an d'assurer un allumage adéquat et une bonne dimension de la amme. Laissez toujours les chapeaux et les têtes de brûleur en place lorsque les brûleurs de surface sont utilisés. Ne laissez pas de renversements, de nourriture, de produits de nettoyage ni d'autres produits pénétrer dans l'ouverture du porte-gicleur. Vériez que chaque brûleur est doté du chapeau approprié. Vériez que tous les chapeaux de brûleur ronds sont bien placés sur des têtes de brûleur rondes. Vériez que tous les chapeaux de brûleur ovales sont bien placés sur des têtes de brûleur ovales (le cas échéant). Vériez que tous les chapeaux de brûleur doubles ou jumeaux sont bien placés sur des têtes de brûleur doubles ou jumelles (le cas échéant). Sur les brûleurs ronds, la lèvre du chapeau du brûleur doit s'adapter au gicleur au centre de la tête de brûleur et être de niveau. Reportez-vous à la Figure 11 pour le positionnement correct et incorrect du chapeau du brûleur. Vous pouvez vérier l'installation en faisant doucement glisser latéralement le chapeau du brûleur (Figure 12) pour vous assurer qu'il est bien centré et bien assis. Le chapeau du brûleur NE DEVRAIT PAS sortir hors du centre de la tête du brûleur lors du déplacement latéral. Figure 11 Figure 10 La plaque signalétique se trouve sous la boîte du brûleur. Chapeau de brûleur Tête de brûleur Porte-orice AllumeurINSTRUCTIONS D'INSTALLATION POUR TABLE DE CUISSON AU GAZ Modèles de 30 po (76,2 cm) et 36 po (91,4 cm)

2. Allumez l'alimentation électrique et ouvrez le robinet

d'arrêt principal de gaz.

3. Vérifiez les allumeurs.

Après vous être assuré que la cuisinière et les raccords de la conduite d'alimentation ne présentent aucune fuite, branchez la cuisinière à l'alimentation en électricité et vérifiez le fonctionnement des allumeurs électriques. a. Pour vérifier l'allumage, poussez et tournez le bouton de l'un des brûleurs de surface et mettez-le à la position « LITE » (allumage). Vous entendrez alors l'allumeur produire des étincelles. b. Le brûleur de surface devrait s'allumer lorsque le gaz se rend à son niveau. Faites sortir l'air qui se trouve dans les conduites d'alimentation en laissant le bouton à la position « LITE » (allumage) jusqu'à ce que le brûleur s'allume. Chaque brûleur devrait s'allumer en l'espace de 4 secondes dans le cas d'un fonctionnement normal après avoir fait sortir l'air qu'il y avait dans les conduites d'alimentation. c. Vérifiez si le brûleur s’est allumé. Une fois que le brûleur s'est allumé, le bouton de commande devrait être retiré de la position « LITE » (allumage). d. Essayez chaque bouton de commande séparément jusqu'à ce que tous les robinets des brûleurs aient été vérifiés. Chaque brûleur est muni d'une électrode distincte.

4. Réglez les soupapes des brûleurs de surface à la

position LOW (bas) (débit linéaire). Vérifiez si le réglage faible « LOW » doit être ajusté : a. Appuyez sur le bouton de commande et tournez-le à la position « LITE » (allumage) jusqu'à ce que le brûleur s'allume. b. Appuyez sur le bouton de commande et tournez-le rapidement à la position la plus basse. c. Si le brûleur s'éteint, remettez le bouton à « OFF » (arrêt). d. Retirez le bouton de commande du brûleur de surface. e. Insérez un tournevis à lame étroite dans la tige creuse du robinet et tournez la vis à l'intérieur. La hauteur de la flamme peut être augmentée ou diminuée par le réglage de cette vis. Tournez vers la gauche pour augmenter la hauteur de la flamme. Tournez vers la droite pour la diminuer (Figure 14). Ajustez la flamme jusqu'à ce que le bouton de commande puisse être tourné rapidement de la position « LITE » (allumage) à la position la plus basse (« LOW ») sans que la flamme s'éteigne. La flamme doit être aussi petite que possible sans s'éteindre. Après avoir terminé l'installation Assurez-vous que toutes les commandes sont à la position « OFF » (arrêt). Assurez-vous que le débit d'air pour la combustion et la ventilation vers la table de cuisson n'est pas obstrué. Avant de faire appel au service après-vente Lisez la section de vérification « Avant de faire appel au service après-vente », ainsi que les instructions d'utilisation de votre Guide d'utilisation et d'entretien. Cela pourrait vous faire économiser temps et argent. Cette liste décrit des situations courantes qui ne sont causées ni par un défaut de fabrication ni par un matériau défectueux. Consultez la page de garantie de votre Guide d'utilisation et d'entretien pour connaître notre numéro de téléphone et notre adresse. Veuillez nous appeler ou nous écrire si vous avez des questions à propos de votre produit et/ou si vous désirez commander des pièces. Figure 12 Tige creuse AVERTISSEMENT Ne retirez pas la vis centrale.
