ICS5100 - Réfrigérateur LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type d'appareil	Réfrigérateur
Capacité totale	510 litres
Classe énergétique	A++
Système de froid	Froid ventilé
Dimensions (HxLxP)	201 cm x 60 cm x 65 cm
Niveau sonore	39 dB
Fonctionnalités spéciales	Contrôle électronique, éclairage LED
Utilisation	Idéal pour les familles, stockage de grandes quantités d'aliments
Entretien	Dégivrage automatique
Réparation	Service après-vente disponible, pièces de rechange accessibles
Sécurité	Système de verrouillage, alarme de porte ouverte
Informations générales	Garantie de 2 ans, fabrication en Europe

FOIRE AUX QUESTIONS - ICS5100 LIEBHERR

Le réfrigérateur LIEBHERR ICS5100 ne refroidit pas suffisamment. Que faire ?

Vérifiez que la température est réglée correctement. Assurez-vous que les ouvertures de ventilation ne sont pas obstruées et que la porte se ferme correctement. Si le problème persiste, contactez le service client.

J'entends des bruits étranges provenant de mon réfrigérateur LIEBHERR ICS5100. Est-ce normal ?

Des bruits peuvent être normaux pendant le fonctionnement, comme le bruit du compresseur ou le bruit de l'eau qui s'écoule. Si le bruit est fort ou inhabituel, vérifiez si l'appareil est de niveau et contactez le service client si nécessaire.

La lumière à l'intérieur du réfrigérateur ne s'allume pas. Que faire ?

Vérifiez d'abord si l'ampoule est grillée. Si c'est le cas, remplacez-la par une ampoule de même type. Si la lumière ne s'allume toujours pas, vérifiez le câblage et contactez le service client.

Mon réfrigérateur LIEBHERR ICS5100 est trop bruyant. Que puis-je faire ?

Assurez-vous que l'appareil est installé sur une surface plane et stable. Vérifiez également que rien ne bloque les ventilations. Si le bruit persiste, il pourrait y avoir un problème interne. Contactez le service client pour assistance.

Comment puis-je dégivrer mon réfrigérateur LIEBHERR ICS5100 ?

Pour dégivrer, retirez tous les aliments et débranchez l'appareil. Laissez la glace fondre naturellement. Une fois le dégivrage terminé, essuyez l'eau et rebranchez l'appareil.

Le réfrigérateur LIEBHERR ICS5100 a une odeur désagréable. Que faire ?

Nettoyez l'intérieur du réfrigérateur avec un mélange d'eau et de vinaigre. Vérifiez également la date de péremption des aliments stockés et jetez ceux qui sont périmés.

Comment régler la température du réfrigérateur LIEBHERR ICS5100 ?

Utilisez le panneau de contrôle pour ajuster la température. Assurez-vous de respecter les réglages recommandés, généralement entre 3°C et 5°C pour le réfrigérateur.

Le réfrigérateur LIEBHERR ICS5100 présente des fuites d'eau. Que dois-je faire ?

Vérifiez le bac de récupération d'eau et assurez-vous qu'il est en place. Vérifiez aussi les joints de porte pour des défaillances. Si les fuites persistent, contactez le service client.

MODE D'EMPLOI ICS5100 LIEBHERR

Notice d'utilisation

1 Vue d'ensemble de l'appareil.... 3

1.1 Articles fournis.... 3

1.2 Vue d'ensemble de l'appareil et de ses équipements.... 4

1.3 SmartDevice....4

1.4 Domaine d'application de l'appareil.... 4

1.5 Conformité.... 5

1.6 Pièces détachées.... 5

2 Consignes de sécurité générales.... 5

3 Fonctionnement de l'écran Touch....7

3.1 Navigation et explication des symboles...... 7

3.2 Menus....8

3.3 Mode veille....9

4 Mise en service....9

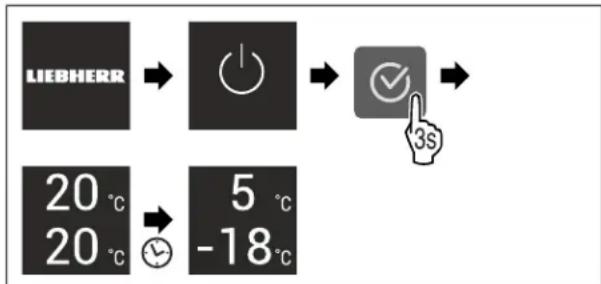

4.1 Mettre l'appareil en marche (première mise en service)....9

4.2 Mettre le IceMaker en service*...... 9

5 Stockage....10

5.1 Conseils de stockage.... 10

5.2 Partie réfrigérateur.... 10

5.3 EasyFresh 10

5.4 Partie congélateur.... 10

5.5 Durées de stockage.... 11

6 Économiser de l'énergie.... 11

7 Utilisation 12

7.1 Éléments de commande et d'affichage.... 12

7.1.1 Écran Status....12

7.1.2 Symboles d'affichage....12

7.2 Fonctionnement de l'appareil.... 12

7.2.1 Remarques sur les fonctions de l'appareil...12

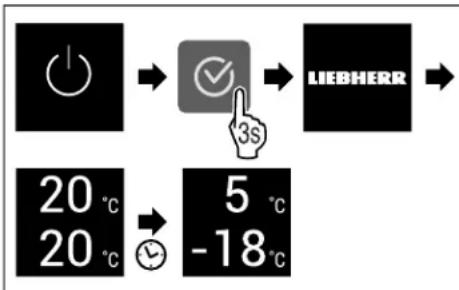

Activation et désactivation de l'appareil.....12

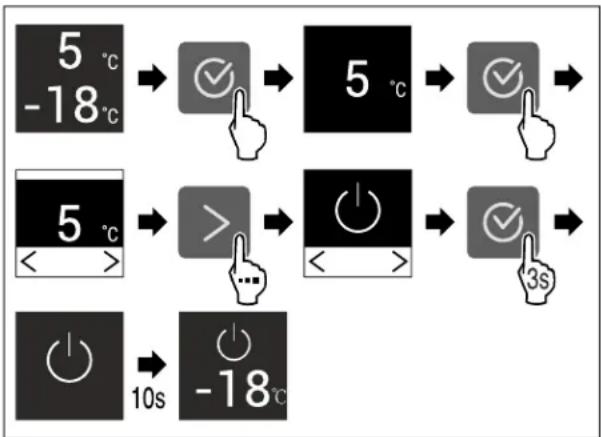

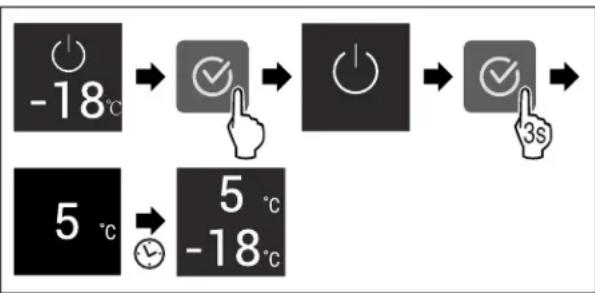

-18°C Activation et désactivation de la zone de température....13

WiFi....13

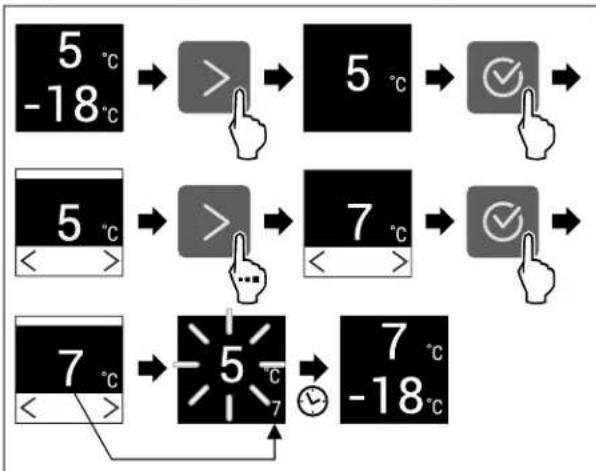

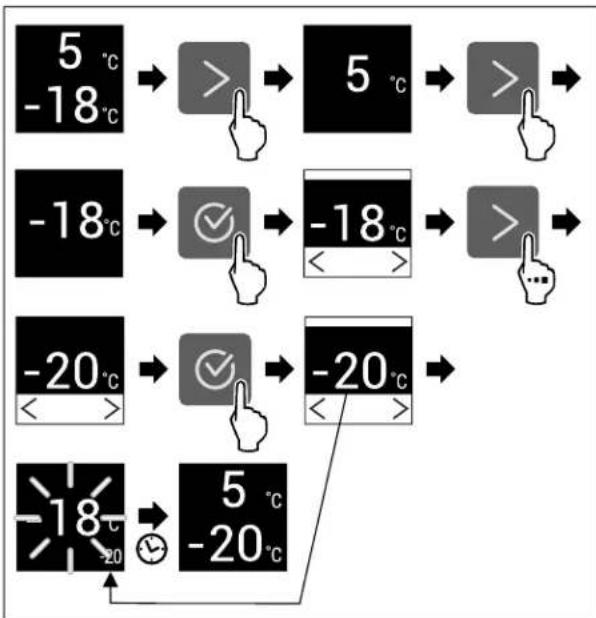

1. Température....14

Unité de température....15

SuperCool....15

PowerCool 16

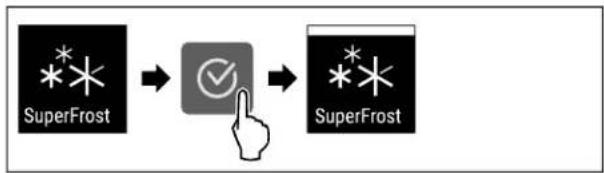

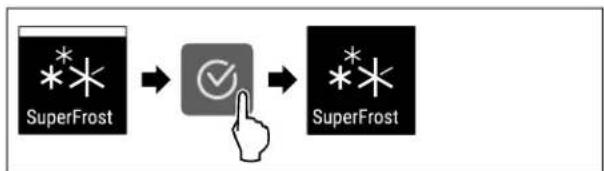

SuperFrost....16

Lancement du cycle de dégivrage....17

PartyMode 17

HolidayMode....18

SabbathMode....19

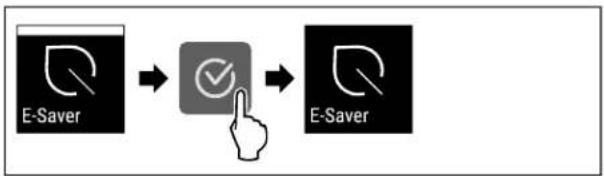

E-Saver 19

IceMaker *....20

Alimentation en eau de l'IceMaker *...... 20

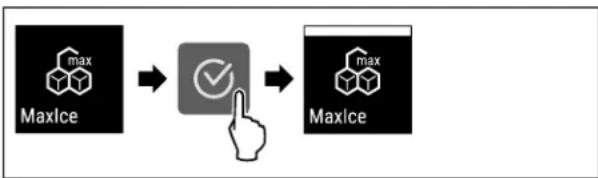

Maxlce ^* 21

TubeClean * 21

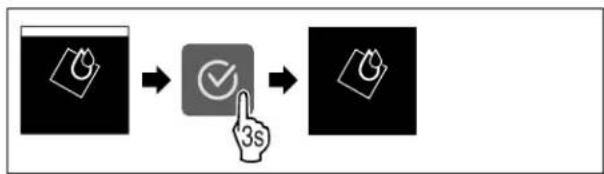

CleaningMode....22

Luminosité de l'écran....22

Alarme de la porte.... 23

Verrouillage de la saisie.... 23

Informations de l'appareil.... 24

Logiciel....24

Fonction rappel....24

Mode démo....24

Rétablissement des réglages d'usine...... 25

7.3 Messages.... 26

7.3.1 Aperçu des avertissements....26

7.3.2 Elimination des avertissements....26

7.3.3 Aperçu des rappels....27

7.3.4 Élimination des rappels.... 27

8 Équipement 28

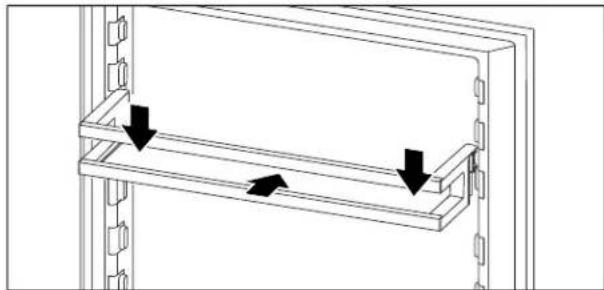

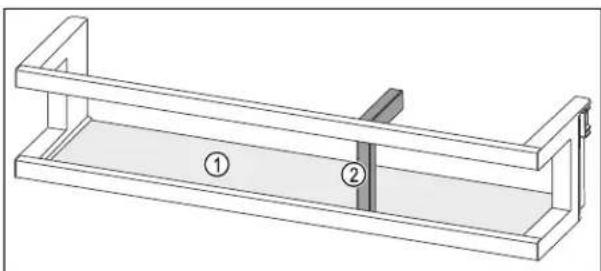

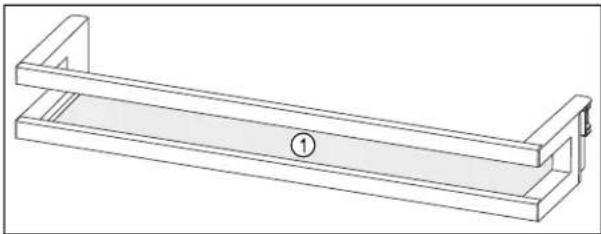

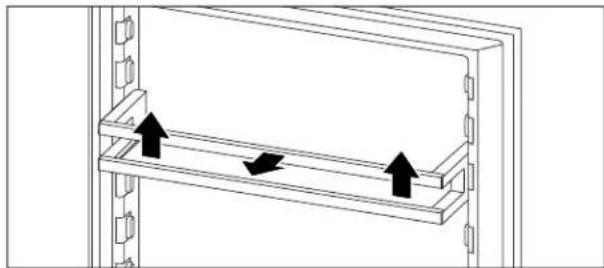

8.1 Balconnets de contre-porte.... 28

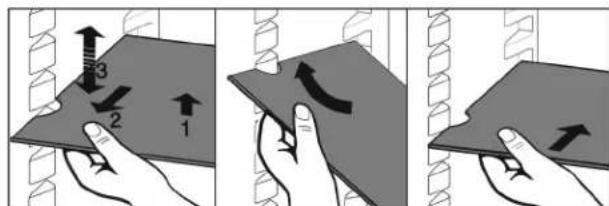

8.2 Tablettes de rangement.... 29

8.3 Emplacement pour plaque de cuisson.... 29

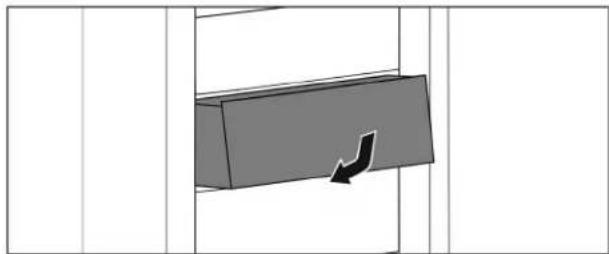

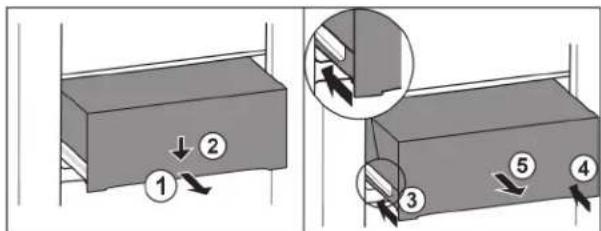

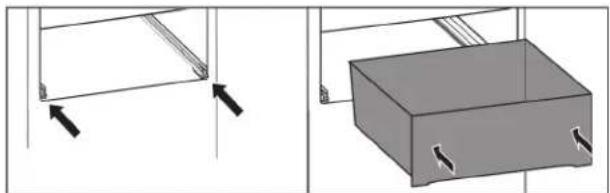

8.4 Tiroirs.... 30

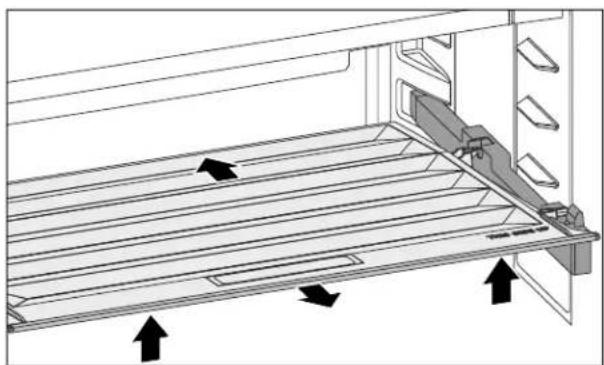

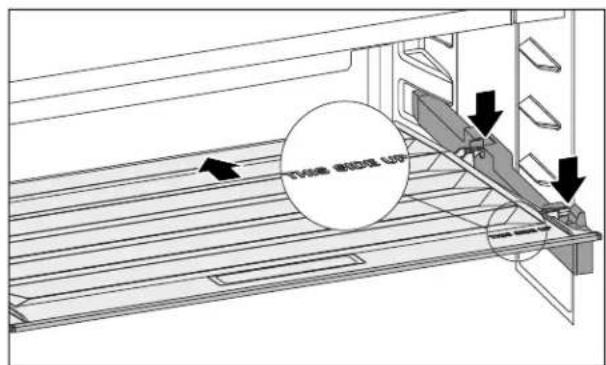

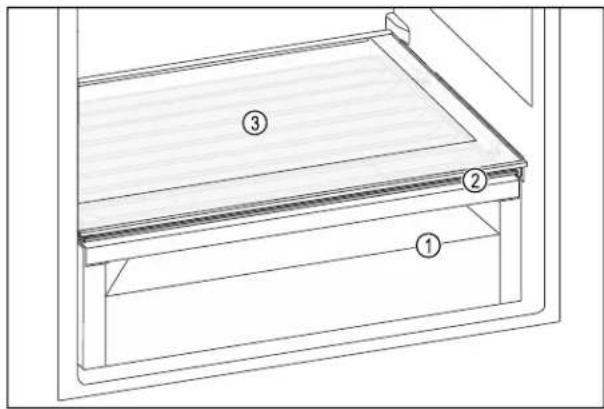

8.5 Couvercle du compartiment EasyFresh...... 31

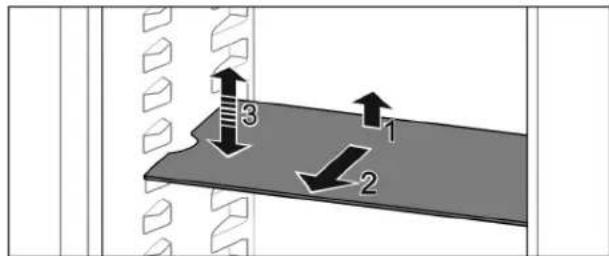

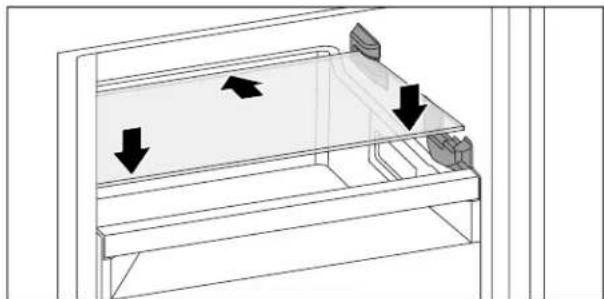

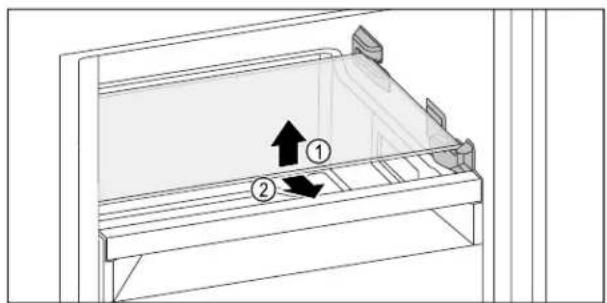

8.6 Tablettes en verre.... 32

8.7 IceMaker* 32

8.8 VarioSpace.... 33

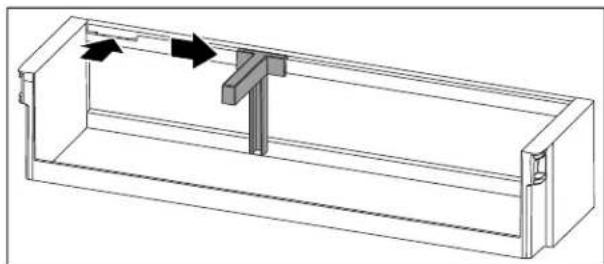

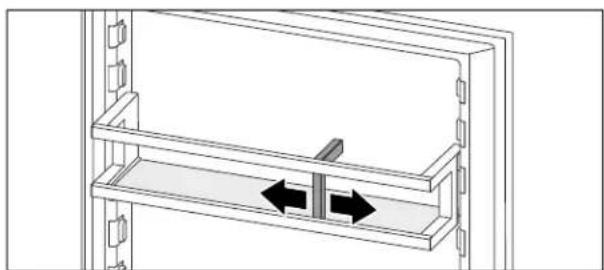

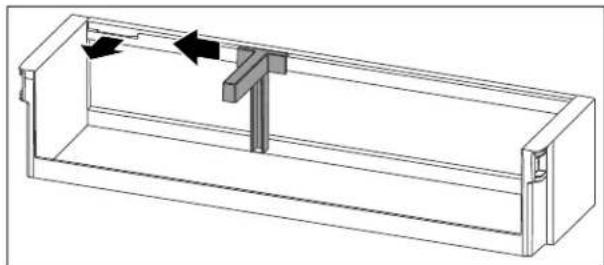

8.9 Porte-bouteilles.... 33

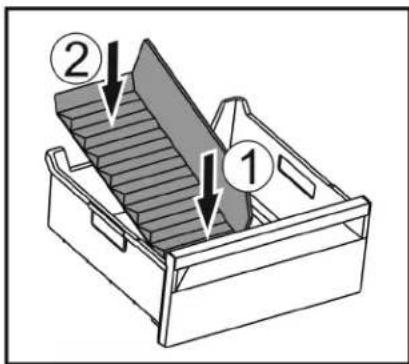

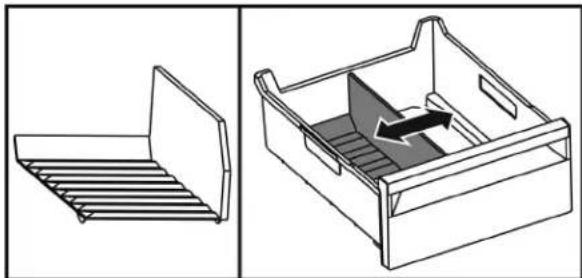

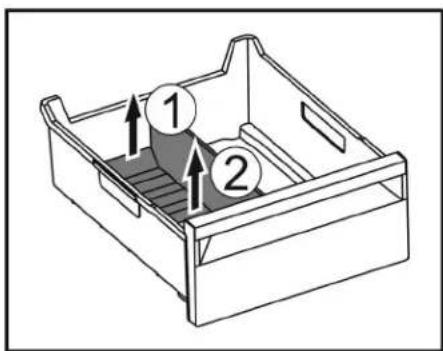

8.10 Séparateur de congélateur flexible*...... 33

9 Entretien.... 34

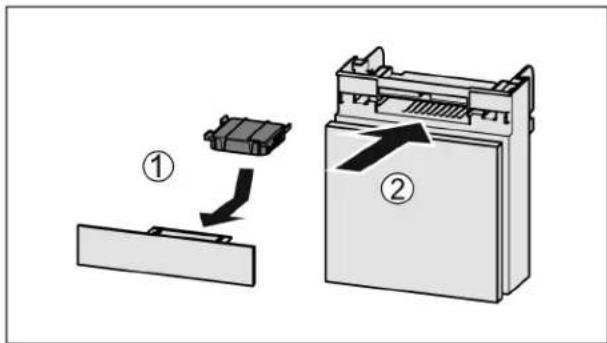

9.1 Filtre à charbon actif FreshAir 34

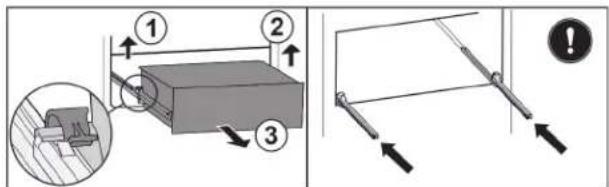

9.2 Démonter/monter les systèmes télescopiques.... 34

9.3 Couvercle du compartiment EasyFresh...... 34

9.4 Dégivrer l'appareil.... 35

9.5 Nettoyer l'appareil.... 35

10 Aide clients.... 36

10.1 Données techniques.... 36

10.2 Bruits de fonctionnement.... 37

10.3 Problème technique.... 37

10.4 Service client.... 39

10.5 Plaque signalétique.... 39

11 Mettre hors service.... 39

12 Élimination.... 40

12.1 Préparer l'appareil pour l'élimination...... 40

12.2 Éliminer l'appareil dans le respect de l'environnement.... 40

Vous avez fait l'acquisition d'un nouvel appareil et nous vous en félicitons. Avec l'achat d'un tel appareil vous disposerez de tous les avantages d'une technique du froid des plus modernes et assurant une qualité au plus haut niveau, une grande longévité et une sécurité parfaite de fonctionnement.

Les équipements de votre appareil facilitent une utilisation quotidienne très confortable.

Avec l'acquisition de cet appareil, fabriqué dans le respect de l'environnement et utilisant des matériaux de recyclage, vous participez activement avec nous à la protection de l'environnement.

Nous espérons que votre nouvel appareil vous donnera entière satisfaction.

Le fabricant travaille sans cesse au perfectionnement de tous les modèles de ses produits. Nous comptons donc sur votre compréhension concernant des modifications éventuelles de forme, d'équipement et de technologie.

Symbole	Explication
	Lire le manuel d’utilisationPour découvrir tous les avantages de votre nouvel appareil, veuillez lire attentivement les consignes figurant dans le présent manuel.
	Informations supplémentaires sur InternetVous pouvez trouver les instructions au format numérique avec des informations complémentaires sur Internet en scannant le QR-code sur la page de couverture de cette notice ou en saisissant votre numéro de service à l’adresse home.liebherr.com/fridge-manuals.
	Vérifier l’état de l’appareilVérifier l’absence d’avaries de transport sur toutes les pièces. En cas de réclamation, adressez-vous au revendeur ou au service client.
	DivergencesLe manuel d’utilisation est valable pour plusieurs modèles. Des divergences sont donc possibles. Les paragraphes concernant uniquement un certain type d’appareils sont indiqués par un astérisque (*).

Symbole	Explication
	Instructions et résultatsLes instructions sont indiquées par ▶Les résultats sont indiqués par ▶.
	VidéosLes vidéos des appareils sont disponibles sur la chaîne YouTube de Liebherr-Hausgeräte.

Licences open source :

L'appareil embarque des composants logiciels utilisant des licences open source. Vous trouverez des informations concernant les licences open source à cette adresse : home.liebherr.com/open-source-licences

Cette notice d'utilisation est valable pour :

IC	51..PC / IMPC / IM
ICS	51..

1 Vue d'ensemble de l'appareil

1.1 Articles fournis

Contrôlez toutes les pièces pour détecter les éventuels dommages dus au transport. Pour toute réclamation, contactez le revendeur ou le service client. (voir 10.4 Service client)

La livraison est composée des pièces suivantes :

• Appareil intégré
• Équipement (en fonction du modèle)
• Matériel de montage (en fonction du modèle)
• Notice d'utilisation
• Notice de montage
• Garantie jointe

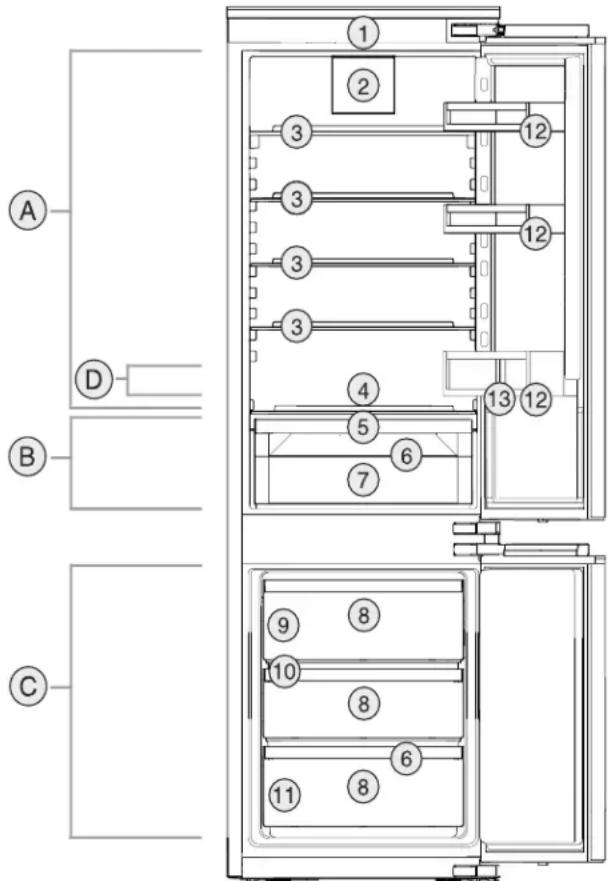

1.2 Vue d'ensemble de l'appareil et de ses équipements

A B C D 1 2 3 3 3 3 4 5 6 7 8 9 10 8 11 8 6 12 12 13 12

Fig. 1 Représentation à titre d'exemple

Plage de température

(A) Réfrigérateur (C) Congélateur
(B) EasyFresh (D) Zone la plus froide

Équipement

(1) Éléments de commande
(2) Ventilateur avec filtre à charbon actif FreshAir
(3) Tablette de range-ment
(4) Espace pour la plaque de cuisson
(5) Couvercle Easy-Fresh-Safe
(6) Orifice d'évacuation (13)Range-bouteilles
(7) EasyFresh-Safe
(8) Tiroir de congélation
(9) IceMaker*
(10)VarioSpace
(11) Plaque signalétique
(12)Balconnet de contre- porte

Remarque

À la livraison, les tablettes, les tiroirs ou les paniers sont disposés de façon à garantir une efficacité énergétique optimale. Les changements de disposition des possibilités de rangement, par exemple des tablettes dans la partie réfrigérateur, n'ont aucune influence sur la consommation d'énergie.

1.3 SmartDevice

SmartDevice est la solution de mise en réseau pour votre combiné réfrigérateur-congélateur.

Si votre appareil est compatible avec SmartDevice ou préparé pour cela, vous pouvez rapidement et facilement intégrer votre appareil à votre réseau Wi-Fi. L'application SmartDevice vous permet de contrôler votre appareil à partir d'un terminal mobile. L'application SmartDevice dispose de fonctions et possibilités de réglage supplémentaires.

Appareil préparé pour SmartDevice :

Votre appareil est préparé pour une utilisation avec la SmartDeviceBox. Vous devez tout d'abord vous procurer la SmartDeviceBox puis l'installer. Pour pouvoir connecter votre appareil au Wi-Fi, vous devez télécharger l'application SmartDevice.

Informations

smartdevice.liebherr.com

supplémentaire

sur SmartDe-

vice :

Vous pouvez vous procurer la SmartDeviceBox dans le Liebherr Service Center. Vous trouverez l'adresse de votre pays au dos de ce manuel.

Télécharger l'application SmartDevice :

Après l'installation et la configuration de l'application SmartDevice, vous pouvez intégrer votre appareil au réseau Wi-Fi à l'aide de l'application SmartDevice et de la fonction Wi-Fi de l'appareil (voir WiFi).

1.4 Domaine d'application de l'appareil

Utilisation conforme

L'appareil est destiné à une utilisation domestique et à des utilisations similaires, telles que :

• cuisines domestiques de magasins, bureaux et autres environnements de travail
• clients de gîtes ruraux, hôtels, motels et autres structures d'accueil
• chambres d'hôtes
• restauration et services similaires hors vente au détail.

Toutes les autres utilisations sont interdites.

Utilisations incorrectes prévisibles

Les applications suivantes sont formellement interdites :

• Stockage et refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou autres matières ou produits similaires régis par le CMDCAS et la FDA 510(k)
• Utilisation à l'air libre
• Utilisation dans des endroits humides et exposés à la pluie
• Utilisation à l'extérieur en présence d'un taux élevé d'humidité*
• Utilisation dans des zones à risque d'explosion

Une utilisation incorrecte de l'appareil peut causer la détérioration ou la pourriture de la marchandise stockée à l'intérieur.

Classes climatiques

L'appareil est conçu pour fonctionner à des températures ambiantes limitées selon la classe climatique. La classe climatique correspondant à votre appareil est indiquée sur la plaque signalétique.

Remarque

▶Respecter les températures ambiantes indiquées pour garantir un parfait fonctionnement.

Classe climatique	pour des températures ambiantes de
SN 10 °C (50 °F) à 32 °C (90 °F)
N 16 °C (61 °F) à 32 °C (90 °F)
ST 16 °C (61 °F) à 38 °C (100 °F)
T 16 °C (61 °F) à 43 °C (109 °F)
SN-ST 10 °C (50 °F) à 38 °C (100 °F)

Classe climatique	pour des températures ambiantes de
SN-T 10 °C (50 °F) à 43 °C (109 °F)

1.5 Conformité

L'étanchéité du circuit réfrigérant est contrôlée. Une fois monté, l'appareil est conforme aux dispositions de sécurité en vigueur ainsi qu'aux directives correspondantes.

1.6 Pièces détachées

La disponibilité des pièces de rechange pour les pièces fonctionnelles et les pièces d'équipement pouvant être stockées est de 15 ans.

2 Consignes de sécurité générales

Conserver soigneusement cette notice d'utilisation afin de pouvoir la consulter à tout moment.

Si vous cédez l'appareil à un tiers, veuillez également remettre cette notice d'utilisation au nouvel acquéreur.

Veuillez lire et suivre ces instructions. Elles contiennent des consignes de sécurité qui sont importantes pour une installation et une exploitation sûre et sans problème. Veuillez lire et toujours suivre les consignes de sécurité !

Danger pour l'utilisateur :

- Cet appareil n'est pas conçu pour une utilisation par des personnes (enfants compris) ayant des capacités physiques, sensorielles ou mentales limitées ou ne disposant pas de l'expérience et/ou du savoir-faire nécessaires, sauf si elles sont surveillées par une personne responsable de leur sécurité ou ont reçu de cette dernière des instructions d'utilisation de l'appareil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et l'entretien normal ne doivent pas être effectués par des enfants sans surveillance. Les enfants entre 3 et 8 ans sont autorisés à charger et à décharger l'appareil. Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil s'ils ne sont pas sous surveillance constante.

• IMPORTANT : Le connecteur d'alimentation doit être facilement accessible afin que l'appareil puisse être déconnecté du secteur rapidement en cas d'urgence. Il ne doit pas se trouver derrière l'appareil.
• La prise de courant doit être facilement accessible afin que l'appareil puisse être déconnecté du secteur rapidement en cas d'urgence. Elle doit se trouver en dehors de la zone postérieure de l'appareil.
• Lorsque l'appareil est débranché, toujours tirer la prise secteur. Ne pas tirer sur le câble.
• En cas de défaut, retirer la prise secteur ou retirer le fusible.
• Ne pas endommager le câble de raccordement. Ne pas utiliser l'appareil si le câble de raccordement est défectueux. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter tout danger qui en découle. Si les câbles de raccordement sont de type plug-and-play, le client peut procéder lui-même au remplacement.
• Les réparations et interventions sur l'appareil doivent être effectuées uniquement par le service après-vente ou des techniciens spécialisés ayant suivi une formation spéciale.
• Monter, raccorder et éliminer l'appareil en suivant scrupuleusement les consignes.
• N'exploiter l'appareil que lorsqu'il est correctement monté.
• Le fabricant décline toute responsabilité en cas de dommages causés par un raccord d'eau fixe défectueux.*

Risque d'incendie :

- Le réfrigérant (données sur la plaque signalétique) est écologique mais inflammable. En cas de fuite, le réfrigérant peut s'en-flammer.

• AVERTISSEMENT : Ne pas endommager le circuit de refroidissement.
• Éviter de manipuler des sources d'inflammation à l'intérieur de l'appareil.
• AVERTISSEMENT : Ne pas utiliser d'appareils électriques à l'intérieur du réfrigérateur qui ne correspondent pas au modèle recommandé par le constructeur (appareil

de chauffage, nettoyeur à vapeur, sorbetière, par exemple).

• Si fuite du réfrigérant éteindre tout feu ou toute source de feu à proximité de la zone de fuite. Bien aérer la pièce. Informer le service client.
• Ne pas exploiter l'appareil à proximité de gaz explosifs.
• Ne pas entreposer ou utiliser d'essence ou tout autre gaz ou liquide inflammable à proximité de l'appareil.
• Ne pas stocker de matières explosibles dans l'appareil (bombes aérosols avec gaz propulseur inflammable, par exemple). Les bombes aérosols en question se reconnaissent à l'indication du contenu sur l'étiquette ou au symbole du feu. D'éventuels gaz qui fuient peuvent s'enflammer avec les pièces électriques.
• Les boissons alcoolisées ou tout autre fût contenant de l'alcool doivent être fermés hermétiquement pour le stockage. Une éventuelle fuite d'alcool peut s'enflammer avec les composants électriques.

Risque de chute ou de renversement :

• AVERTISSEMENT : Pour éviter tout risque lié à l'instabilité de l'appareil, fixer celui-ci conformément aux instructions.
• Ne pas utiliser la base, les tiroirs, les portes et autre comme marchepied ou pour s'appuyer. Cela s'applique notamment pour les enfants.

Risque d'intoxication :

• Ne pas consommer d'aliments pourris.
• AVERTISSEMENT : L'alimentation en eau doit uniquement être de l'eau potable.*
• Ne pas utiliser de kits de tuyaux anciens ou déjà prémontés pour l'alimentation en eau potable.*

Risque de gelure, d'engourdissement ou de douleur :

- Éviter tout contact permanent de la peau avec des surfaces froides ou des aliments réfrigérés/congelés ou prendre des mesures de protection, comme le port de gants.

Risque de blessure et d'endommagement :

- De la vapeur chaude peut provoquer des blessures. Ne pas utiliser d'appareil de chauffage, de nettoyeur à vapeur, de

flamme nue ni de spray dégivrant pour dégivrer l'appareil.

• AVERTISSEMENT : Pour accélérer le dégivrage, ne pas utiliser d'autres dispositifs mécaniques ou d'autres moyens que ceux recommandés par le fabricant.
• Ne pas éliminer la glace avec à l'aide d'un objet pointu ou tranchant.
• AVERTISSEMENT : Ne pas boucher les ouvertures de ventilation du châssis ou du boîtier d'encastrement.
• AVERTISSEMENT : Risque d'enfermement des enfants. Avant d'éliminer votre ancien réfrigérateur ou congélateur :

• Démonter les portes.

- Laisser les surfaces de rangement dans l'appareil de manière à ce que les enfants ne puissent pas facilement monter dans l'appareil.

Risque d'écrasement :

- Ne pas mettre les mains dans la charnière lors de l'ouverture et de la fermeture de la porte. Les doigts peuvent rester coincés.

- AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques, notamment le phtalate de diisononyle (DINP), qui est classé comme cancérigène dans l'État de Californie, et le phtalate de diisodécyle (DIDP), qui est connu dans l'État de Californie pour provoquer des anomalies congénitales ou d'autres problèmes de reproduction. Vous trouverez plus d'informations à l'adresse www.P65Warnings.ca.gov

Symboles situés sur l'appareil :

Le symbole peut se trouver sur le compresseur. Il se réfère à l'huile dans le compresseur et signale le danger suivant : Peut être mortel en cas d'ingestion ou de pénétration dans les voies respiratoires. Cet avertissement ne concerne que le recyclage. Il n'y a aucun danger pendant le fonctionnement normal.

AVERTISSEMENT : Risque d'incendie / matériaux inflammables. Le symbole se trouve sur le compresseur et indique le danger lié à la présence de substances inflammables. Ne pas enlever l'autocollant.

Cet autocollant ou un autocollant similaire peut se trouver au dos de l'appareil. Il indique que des panneaux d'iso-lation sous vide (VIP) ou des panneaux de perlite se trouvent dans la porte et/ou dans le boîtier. Cet avertissement ne concerne que le recyclage. Ne pas enlever l'autocollant.

Respectez les consignes d'avertissement et les autres consignes spécifiques des autres chapitres :

	DANGER	désigne une situation dangereuse immédiate qui peut entraîner la mort ou de graves blessures corporelles si elle n'est pas évitée.
	AVERTISSEMENT	désigne une situation dangereuse qui peut entraîner la mort ou de graves blessures corporelles si elle n'est pas évitée.
	ATTENTION	désigne une situation dangereuse qui peut entraîner des blessures corporelles légèrement ou moyennement graves si elle n'est pas évitée.
	ATTENTION	désigne une situation dangereuse qui peut entraîner des dommages matériels si elle n'est pas évitée.
	Remarque	indique des remarques et conseils utiles.

3 Fonctionnement de l'écran Touch

Vous utilisez l'écran Touch pour commander votre appareil. L'écran Touch (ci-après appelé « écran ») vous permet de sélectionner les fonctions de l'appareil en appuyant dessus. Si vous n'effectuez aucune action sur l'écran pendant 10 secondes, l'écran retourne au menu parent ou directement à l'affichage d'état.

3.1 Navigation et explication des symboles

Les illustrations utilisent différents symboles pour naviguer avec l'écran. Le tableau suivant décrit ces symboles.

Symbole Description
	Appuyer sur la flèche de navigation vers l'avant :Accéder à la fonction suivante dans le menu.
	Appuyer sur la flèche de navigation vers l'arrière :Revenir à la fonction précédente dans le menu.
	Appuyer plusieurs fois de suite sur la flèche de navigation :Naviguer jusqu'à la fonction souhaitée dans le menu.
	Appuyer sur le symbole de confirmation :Activer/désactiver la fonction.Ouvrir le sous-menu.
	Appuyer sur le symbole de confirmation en même temps que sur le symbole de retour :Reculer d'un niveau dans le menu.
[TXGD]	Flèche avec horloge :Il faut plus de 10 secondes pour que l'affichage suivant apparaisse à l'écran.
[CSA4][76HZ]Swbond[Swiss][Denwci]	Flèche avec indication de temps :Il faut le temps indiqué pour que l'affichage suivant apparaisse à l'écran.
	Ouvrir le symbole « Menu configuration » :Naviguer jusqu'au menu configuration et ouvrir le menu.Si nécessaire : naviguer jusqu'à la fonction souhaitée dans le menu configuration.(voir 3.2.1 Ouvrir le menu configuration)
	Ouvrir le symbole « Menu avancé » :Naviguer dans le menu avancé et ouvrir le menu avancé.Si nécessaire : naviguer jusqu'à la fonction souhaitée dans le menu avancé.(voir 3.2.2 Ouvrir le menu avancé)

Symbole Description
Aucune action dans les 10 secondes	Si vous n'effectuez aucune action sur l'écran pendant 10 secondes, l'écran retourne au menu parent ou directement à l'affichage d'état.
Ouvrir et fermer la porte	Si vous ouvrez la porte et la refermez immédiatement, l'affichage revient directement à l'affichage d'état.

Remarque : les illustrations de l'écran sont présentées en anglais.

3.2 Menus

Les fonctions de l'appareil sont réparties dans différents menus.

Menu	Description
Menu principal	Lorsque vous allumez l'appareil, vous accédez automatiquement au menu principal.À partir de là, vous pouvez naviguer vers les fonctions les plus importantes de l'appareil, le menu configuration et le menu avancé.
Menu configuration	Le menu configuration contient des fonctions supplémentaires pour configurer votre appareil.(voir 3.2.1 Ouvrir le menu configuration)
Menu avancé	Le menu avancé contient des fonctions spéciales pour configurer votre appareil. L'accès au menu avancé est protégé par le code numérique 1 5 1.(voir 3.2.2 Ouvrir le menu avancé)

3.2.1 Ouvrir le menu configuration

Fig. 2 Représentation à titre d'exemple

▶ Suivre les étapes tel qu'indiqué sur la figure.

▶ Le menu configuration est ouvert.

▶ Si nécessaire : naviguer jusqu'à la fonction souhaitée.

3.2.2 Ouvrir le menu avancé

Fig. 4 Représentation à titre d'exemple, accès avec le code numérique 151

▶ Suivre les étapes tel qu'indiqué sur la figure.
▶ Le menu étendu est ouvert.
▶ Si nécessaire : naviguer jusqu'à la fonction souhaitée.

3.3 Mode veille

Si vous ne touchez pas l'écran pendant 1 minute, l'écran passe en mode veille. En mode veille, la luminosité de l'écran est réduite.

3.3.1 Quitter le mode veille

▶ Appuyer sur n'importe quelle touche de navigation.
▶ Le mode veille est terminé.

4 Mise en service

4.1 Mettre l'appareil en marche (première mise en service)

S'assurer que les conditions suivantes sont bien respectées :

☐ L'appareil est installé et raccordé conformément aux instructions de montage.
- Toutes les bandes autocollantes, films autocollants et de protection, ainsi que les sécurités de transport ont été retirés de l'intérieur et l'extérieur de l'appareil.
□ Toutes les publicités ont été retirées des tiroirs.
□ Le fonctionnement de l'écran Touch est connu. (voir 3 Fonctionnement de l'écran Touch)

Mettre l'appareil en marche via l'écran Touch :

▶ Lorsque l'écran est en mode veille : appuyer sur le symbole de confirmation.
▶ Suivre les étapes comme illustré dans la figure.

Fig. 5 Représentation à titre d'exemple

▶ L'affichage d'état apparaît.
L'appareil refroidit à la température cible définie en usine.
L'appareil démarre en mode démonstration (l'affichage d'état DEMO apparaît) : Si l'appareil démarre en mode démonstration, vous pouvez désactiver le mode démonstration dans les 5 minutes qui suivent. (voir Mode démo)

Pour plus d'informations :

• Mettre en service l'IceMaker. (voir 4.2 Mettre le IceMaker en service*) *
• Mettre en service le SmartDevice. (voir 1.3 SmartDevice) et (voir WiFi)

Remarque

Le fabricant recommande :

▶ Ranger les aliments : Attendre env. 6 heures que la température réglée soit atteinte.
▶ Ne stocker des aliments congelés qu'à une température de -18 °C (-0 °F) ou inférieure.
▶ Respecter les conseils de stockage. (voir 5.1 Conseils de stockage)

Remarque

Vous pouvez vous procurer les accessoires via le Liebherr Service Center. Vous trouverez l'adresse de votre pays au dos de ce manuel.

4.2 Mettre le IceMaker en service\*

Si votre appareil est équipé d'un IceMaker, vous devez nettoyer l'IceMaker avant la première utilisation.

S'assurer que les conditions suivantes sont bien respectées :

□ Le raccordement à l'eau est effectué. Reportez-vous à l'Installation Guide ou aux instructions de montage.*
□ L'appareil est entièrement monté et raccordé.
Nettoyage de l'IceMaker. (voir 9.5.4 Nettoyer l'IceMaker*) *

5 Stockage

5.1 Conseils de stockage

AVERTISSEMENT

Risque d'incendie

▶ Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de conservation des aliments de cet appareil, sauf s'ils sont du type recommandé par le fabricant.

Remarque

La consommation d'énergie augmente et la puissance frigorifique diminue, si la ventilation est insuffisante.

Les fentes d'aération doivent toujours être dégagées.

Respectez les spécifications de stockage suivantes :

• Dans la partie congélateur : bien emballer les aliments.
• Emballer ou couvrir les aliments qui prennent ou donnent facilement une odeur ou un goût dans des récipients fermés.
• Emballer la viande ou le poisson cru dans des récipients propres et fermés. Cela empêche la viande ou le poisson de toucher ou de couler sur d'autres aliments.
• Conserver les liquides dans des récipients fermés.
• Maintenir une distance entre les aliments réfrigérés pour que l'air puisse circuler correctement.
• Conserver les aliments comme indiqué sur l'emballage.
• Respecter toujours la date de péremption indiquée sur l'emballage.

Remarque

Le non-respect de ces consignes peut entraîner une dégradation des aliments.

5.2 Partie réfrigérateur

La circulation de l'air dans l'appareil crée différentes zones de température. Vous trouverez les différentes zones de température dans la vue d'ensemble de l'appareil et des accessoires. (voir 1.2 Vue d'ensemble de l'appareil et de ses équipements)

5.2.1 Rangement des aliments

Zone supérieure et porte : conserver le beurre, le fromage, les conserves et les tubes.
Zone de température la plus froide : conserver les aliments périssables tels que les plats préparés, la viande et les saucisses.
▶ Tablette inférieure : conserver la viande ou le poisson cru.

5.3 EasyFresh

EasyFresh convient pour les aliments non emballés, comme les fruits et légumes.

L'humidité dans le compartiment dépend de la teneur en humidité des produits réfrigérés et de la fréquence d'ouverture. Vous pouvez réguler le taux d'humidité.

5.3.1 Rangement des aliments

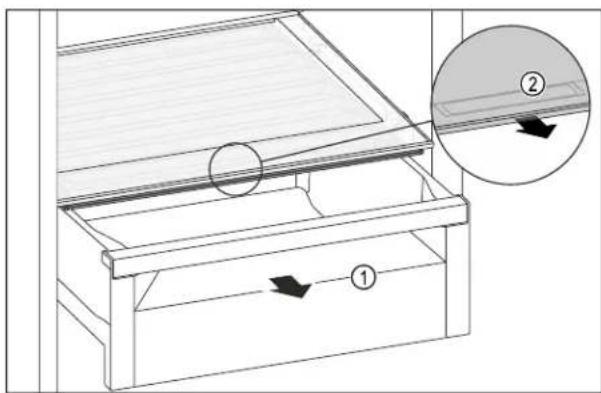

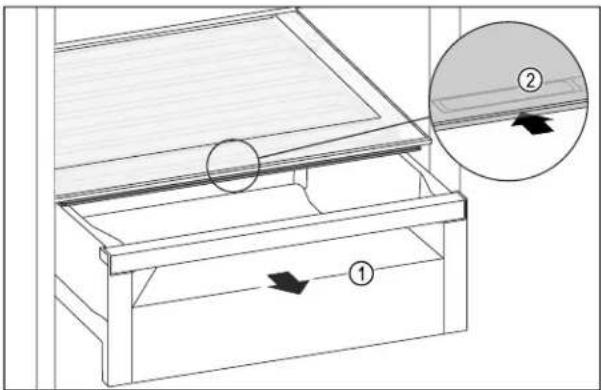

▶ Conserver les fruits et légumes non emballés. Si l'humidité est trop élevée :
▶ Réguler le taux d'humidité dans l'air.

5.4 Partie congélateur

Ici, un climat de stockage sec et glacial se développe à -18 °C (-0 °F). Le climat de stockage glacial est adapté au stockage des aliments surgelés et des produits congelés pendant plusieurs mois, à la fabrication de glaçons ou à la congélation des aliments frais.

5.4.1 Congeler des aliments

Quantité de congélation

La quantité maximale d'aliments que vous pouvez congeler en 24 heures est indiquée sur la plaque signalétique (voir 10.5 Plaque signalétique) par la mention « capacité de congélation ... kg/24h ».

Pour que les aliments congèlent rapidement jusqu'au cœur, respecter les quantités suivantes par emballage :

• Fruits et légumes jusqu'à 1 kg (2.20 lb)
• Viande jusqu'à 2.5 kg (5.51 lb)

Congeler des aliments avec SuperFrost

Selon la quantité congelée, vous pouvez activer la fonction SuperFrost avant congélation pour atteindre des températures de congélation inférieures. (voir SuperFrost)

▶ Activer SuperFrost si la quantité congelée est supérieure à environ 2 kg (4.41 lb).

Le moment où vous activez SuperFrost dépend de la quantité congelée :

Quantité de congélation	Moment de l'activation de SuperFrost
petite quantité congelée	Activer SuperFrost environ 6 heures avant la congélation.Dès que l'appareil désactive automatiquement SuperFrost, ranger les aliments.
quantité congelée maxi-male	Activer SuperFrost environ 24 heures avant la congélation.Dès que l'appareil désactive automatiquement SuperFrost, ranger les aliments.

Rangement des aliments

ATTENTION

Risque de blessure en cas de bris de verre !

Les bouteilles et canettes de boissons peuvent éclater pendant la congélation. Cela s'applique en particulier aux boissons gazeuses.

▶ Ne congelez que les bouteilles et les canettes de boissons si vous avez activé la fonction BottleTimer dans l'application SmartDevice.

Quantité de congélation	Rangement des aliments
petite quantité congelée	Répartir les aliments emballés dans tous les tiroirs.Dans la mesure du possible, ranger les aliments à l'arrière du tiroir, au niveau de la paroi arrière.
quantité congelée maxi-male	Répartir les aliments emballés dans tous les tiroirs.Dans la mesure du possible, ranger les aliments à l'arrière du tiroir, au niveau de la paroi arrière.

5.4.2 Décongeler des aliments

AVERTISSEMENT

Risque d'intoxication alimentaire!

▶ Ne pas recongeler des aliments décongelés.
▶ Utiliser les aliments décongelés le plus rapidement possible.

Vous pouvez décongeler les aliments de plusieurs façons :

• dans la partie réfrigérateur
• au micro-ondes
• dans le four/four à chaleur tournante
• à température ambiante
  ▶ Prendre uniquement la quantité de nourriture nécessaire.

5.5 Durées de stockage

Les durées de stockage indiquées sont des valeurs indicatives.

Pour les aliments portant une date limite de conservation, c'est toujours la date indiquée sur l'emballage qui fait foi.

5.5.1 Compartiment réfrigérateur

C'est la date limite de conservation indiquée sur l'emballage qui fait foi.

5.5.2 Partie congélateur

Valeurs indicatives pour la durée de stockage de différents aliments
Crème glacée à	-18 °C(-0 °F)	2 à 6 mois
Charcuterie, jambon à	-18 °C(-0 °F)	2 à 3 mois
Pains, viennoiseries à	-18 °C(-0 °F)	2 à 6 mois
Gibier, porc à	-18 °C(-0 °F)	6 à 9 mois
Poisson gras à	-18 °C(-0 °F)	2 à 6 mois
Poisson maigre à	-18 °C(-0 °F)	6 à 8 mois
Fromage à	-18 °C(-0 °F)	2 à 6 mois
Volaille, viande bovine	à -18 °C(-0 °F)	6 à 12 mois
Légumes, fruits à	-18 °C(-0 °F)	6 à 12 mois

6 Économiser de l'énergie

• Toujours garantir une bonne aération et ventilation. Ne pas boucher les ouvertures de ventilation du châssis ou du boîtier d'encastrement.
• Toujours laisser dégagées les fentes d'aération du ventilateur.
• Ne montez pas l'appareil à un endroit directement exposé aux rayons du soleil ni près d'un chauffage ou de tout autre équipement similaire.
• En cas de montage de l'appareil directement à côté d'un four, la consommation d'énergie peut légèrement augmenter. Cela dépend de la durée d'utilisation et de l'intensité d'utilisation du four.
• La consommation d'énergie dépend des conditions d'installation, par exemple, de la température ambiante (voir 1.4 Domaine d'application de l'appareil). Si la température ambiante est plus élevée, la consommation d'énergie peut augmenter.
• Ouvrir l'appareil le plus brièvement possible.
• Plus le réglage de la température est bas, plus la consommation d'énergie augmente.

• Ranger les aliments par tri : home.liebherr.com/food.

• Emballer et couvrir tous les aliments pour les conserver. Cela évitera la formation de givre.

• Sortir les aliments pendant le temps strictement nécessaire pour qu'ils ne se réchauffent pas.
• Laisser refroidir les plats chauds à température ambiante avant de les ranger.
• Décongeler les produits congelés dans le réfrigérateur.
• En cas de longues périodes de vacances, utiliser le HolidayMode (voir HolidayMode).

7 Utilisation

7.1 Éléments de commande et d'affichage

7.1.1 Écran Status

5 -18 °C ① ② °C

Fig. 6
(1) Affichage de la température du compartiment réfri-gérateur
(2) Affichage de la température du compartiment congélateur

L'écran Status affiche la température réglée et constitue l'écran initial. À partir de là, la navigation se poursuit vers les fonctions et réglages.

7.1.2 Symboles d'affichage

Les symboles de l'affichage renseignent sur l'état de l'appareil.

Symbole	État de appareil
	StandbyL'appareil ou la zone de température s'éteint.
	Chiffre vibrantL'appareil fonctionne. La température clignote jusqu'à ce que la valeur réglée soit atteinte.
	Symbole vibrantL'appareil fonctionne. Le réglage est effectué.
	La barre est généréeLa fonction est activée.

7.2 Fonctionnement de l'appareil

7.2.1 Remarques sur les fonctions de l'appareil

Les fonctions de l'appareil sont réglées en usine pour garantir que votre appareil est entièrement fonctionnel.

Avant de modifier, d'activer ou de désactiver des fonctions de l'appareil, assurez-vous que les conditions suivantes sont bien respectées :

□ Vous avez lu et compris les descriptions de fonctionnement de l'écran. (voir 3 Fonctionnement de l'écran Touch)
□ Vous vous êtes familiarisé avec les éléments de commande et d'affichage de votre appareil.

Activation et désactivation de l'appareil

Cette fonction vous permet d'activer et de désactiver l'ensemble de l'appareil.

Désactivation de l'appareil

Lorsque vous désactivez l'appareil, les réglages effectués précédemment sont enregistrés.

S'assurer que les conditions suivantes sont bien respectées :

□ Les instructions de manipulation (voir 11 Mettre hors service) ont été effectuées.

▶ Suivre les étapes comme illustré dans la figure.
▶ L'appareil est désactivé.
▶ Le symbole Standby apparaît à l'écran.
▶ L'écran devient noir.

Activation de l'appareil

Lorsque l'écran est en mode veille :

▶ Appuyer sur n'importe quelle touche de navigation.

Fig. 9 Représentation à titre d'exemple

▶ Suivre les étapes comme illustré.
Si l'appareil démarre en mode démo :
▶ Désactiver le mode démo. (voir Désactiver le mode démo)
▷ L'appareil est activé.
Les réglages effectués précédemment sont rétablis.
L'appareil refroidit à la température cible réglée.

Activation et désactivation de la zone de pérature

Vous pouvez désactiver séparément les différentes zones de température de l'appareil.

Application :

• Nettoyage
• Dégivrage

Désactiver la partie réfrigérateur

S'assurer que les conditions suivantes sont bien respectées :

□ La partie réfrigérateur est vide.

Fig. 10 Représentation à titre d'exemple

▶ Suivre les étapes tel qu'indiqué sur la figure.
▶ La partie réfrigérateur est désactivée.

Activer la partie réfrigérateur

Fig. 11 Représentation à titre d'exemple

▶ Suivre les étapes tel qu'indiqué sur la figure.
▶ La partie réfrigérateur est activée.
L'appareil refroidit à la dernière température réglée.

WiFi

Utilisez cette fonction pour connecter votre appareil au Wi-Fi. Vous pouvez ensuite l'utiliser à partir de l'application SmartDevice sur un appareil mobile. Vous pouvez également utiliser cette fonction pour déconnecter ou réinitialiser la connexion Wi-Fi.

Pour connecter votre appareil au Wi-Fi, vous avez besoin de la SmartDeviceBox.

Plus d'informations sur le SmartDevice : (voir 1.3 SmartDevice)

Remarque

La fonction SmartDevice n'est pas disponible dans les pays suivants : Russie, Biélorussie et Kazakhstan.

Vous ne pouvez pas utiliser le SmartDeviceBox.

Se connecter au Wi-Fi pour la première fois

S'assurer que les conditions suivantes sont bien respectées :

□ La SmartDeviceBox a été acquise et est installée. (voir 1.3 SmartDevice)
☐ L'application SmartDevice est installée (voir apps.home.liebherr.com).
□ L'enregistrement dans l'application SmartDevice est terminé.

▶ Suivre les étapes tel qu'indiqué sur la figure.
▶ La connexion est établie.

Interruption de la connexion Wi-Fi

▶ Suivre les étapes tel qu'indiqué sur la figure.
▶ La connexion est rompue.

Réinitialisation de la connexion Wi-Fi

- Suivre les étapes tel qu'indiqué sur la figure. - La connexion Wi-Fi et les autres paramètres Wi-Fi sont réinitialisés sur les paramètres d'usine.

Afficher des informations sur la connexion Wi-Fi

▶ Suivre les étapes tel qu'indiqué sur la figure.

Température

Utilisez cette fonction pour régler la température.

La température dépend des facteurs suivants :

• la fréquence d'ouverture de la porte
• la durée d'ouverture de la porte
• la température de la pièce dans laquelle se trouve l'appareil
• le type, la température et la quantité d'aliments

Zone de tempéra-ture	Température définie en usine	Réglage recom-mandé
5 °C Réfrigérateur	5 °C (41 °F)	4 °C (39 °F)
-18 °C Congélateur	-18 °C (-0 °F)	-18 °C (-0 °F)

Réglage de la température dans le réfrigérateur

Fig. 20 Représentation à titre d'exemple

▶ Suivre les étapes indiquées sur l'illustration.
▶ La température est réglée.

Réglage de la température dans le congélateur

Fig. 21 Représentation à titre d'exemple

▶ Suivre les étapes indiquées sur l'illustration.
▶ La température est réglée.

Unité de température

Utilisez cette fonction pour régler l'unité de température. Vous pouvez régler l'unité de température sur le degré Celsius ou le degré Fahrenheit.

Régler l'unité de température

Fig. 23 Représentation à titre d'exemple : Passer du degré Celsius au degré Fahrenheit.

▶ Suivre les étapes comme l'indique la figure.
L'unité de température est à présent réglée.

SuperCool

Cette fonction permet d'activer ou de désactiver SuperCool. Activer la fonction SuperCool permet d'augmenter la puissance de refroidissement de l'appareil. Vous atteignez ainsi des températures de refroidissement inférieures. Vous pouvez activer la fonction SuperCool si vous souhaitez refroidir rapidement de grandes quantités d'aliments.

Si la fonction est activée, la puissance de l'appareil augmente. Les bruits émis par l'appareil et sa consommation d'énergie peuvent augmenter.

Activation de la fonction SuperCool

Moment d'activation de la fonction :

- Si vous souhaitez stocker des aliments frais dans le réfrigérateur : activer la fonction au moment d'y mettre les aliments.

< > ...

Fig. 24

Utilisation

▶ Suivre les étapes comme illustré dans la figure.
▶ La fonction SuperCool est activée.

Désactivation de la fonction SuperCool

Après 18 heures, SuperCool est automatiquement désactivé. Vous pouvez cependant désactiver la fonction SuperCool manuellement à tout moment :

Fig. 26

▶ Suivre les étapes comme illustré dans la figure.
▶ SuperCool est désactivé.
L'appareil continue de fonctionner en mode normal.
L'appareil refroidit à la température réglée au préalable.

PowerCool

Cette fonction permet d'activer ou de désactiver PowerCool. PowerCool assure une stratification optimale des températures pour refroidir vos aliments. La fonction concerne le réfrigérateur.

Application :

• dans le cas d'une température ambiante élevée (à partir d'env. 35 °C (95 °F))
• en cas d'humidité importante, par ex. en été
• en cas d'entreposage de marchandises humides pour éviter la formation de condensation à l'intérieur

Remarque

Le ventilateur peut également fonctionner lorsque la fonction est désactivée. Il assure ainsi une répartition optimale de la température dans l'appareil.

Si la fonction est activée, la puissance de l'appareil augmente. Les bruits émis par l'appareil et sa consommation d'énergie peuvent augmenter.

Activer la fonction PowerCool

Fig. 28

Fig. 29

▶ Suivre les étapes comme l'indique la figure.

▶ La fonction PowerCool est activée.

Désactiver la fonction PowerCool

Fig. 30

Fig. 31

▶ Suivre les étapes comme l'indique la figure.

▶ PowerCool est désactivé.

SuperFrost

Cette fonction permet d'activer ou de désactiver SuperFrost. Activer la fonction SuperFrost permet d'augmenter la puissance de congélation de l'appareil. Vous obtiendrez ainsi des températures de congélation inférieures.

Application :

• Congeler rapidement et correctement des aliments. Cela permet de préserver au mieux la valeur nutritive, l'aspect et la saveur des aliments congelés.
• Augmenter les réserves de froid dans les produits congelés stockés avant de dégivrer l'appareil.

Si la fonction est activée, la puissance de l'appareil augmente. Les bruits émis par l'appareil et sa consommation d'énergie peuvent augmenter.

Activation de la fonction SuperFrost

S'assurer que les conditions suivantes sont bien respectées :

□ La quantité congelée et le moment d'activation du SuperFrost ont été pris en compte. (voir Congeler des aliments avec SuperFrost)

< > ...

Fig. 32

Fig. 33

▶ Suivre les étapes comme illustré dans la figure.
▶ La fonction SuperFrost est activée.

Désactivation de la fonction SuperFrost

La fonction SuperFrost est automatiquement désactivée après 56 à 72 heures, en fonction de la quantité d'aliments entreposés. Vous pouvez cependant désactiver la fonction SuperFrost manuellement à tout moment :

< ... > ...

Fig. 34

Fig. 35

▶ Suivre les étapes comme illustré dans la figure.
▶ SuperFrost est désactivé.
L'appareil continue de fonctionner en mode normal.
L'appareil refroidit à la température réglée au préalable.

Lancement du cycle de dégivrage

Cette fonction vous permet de lancer manuellement le cycle de dégivrage automatique lorsque celui-ci ne se lance pas automatiquement en raison d'une erreur.

Lancer le cycle de dégivrage

▶ Suivre les étapes comme l'indique la figure.
▶ Le cycle de dégivrage commence : le symbole clignote jusqu'à ce que le cycle de dégivrage prenne fin automatiquement.
Lorsque le cycle de dégivrage est terminé : L'appareil continue de fonctionner en mode normal.

Interrompre le cycle de dégivrage

Le cycle de dégivrage prend fin automatiquement. Cependant, vous pouvez aussi interrompre le cycle de dégivrage à tout moment en cours de processus :

Fig. 38

▶ Suivre les étapes comme l'indique la figure.
▶ Le cycle de dégivrage est interrompu.
L'appareil continue de fonctionner en mode normal.

PartyMode

Cette fonction permet d'activer ou de désactiver le PartyMode. Le PartyMode active différentes fonctions utiles pour une fête.

PartyMode active les fonctions suivantes :

• SuperCool (voir SuperCool)
• SuperFrost (voir SuperFrost)
• IceMaker (voir IceMaker *) et MaxIce (voir MaxIce*)

Vous pouvez régler les fonctions mentionnées individuellement et de manière flexible. Si vous désactivez la fonction PartyMode, toutes les modifications sont rejetées.

Si la fonction est activée, la puissance de l'appareil augmente. Les bruits émis par l'appareil et sa consommation d'énergie peuvent augmenter.

Activer la fonction PartyMode

S'assurer que les conditions suivantes sont bien respectées :

☐ L'IceMaker est mis en service. (voir 4.2 Mettre le IceMaker en service*) *

< ... > ...

Fig. 39

Fig. 40

▶ Suivre les étapes comme l'indique la figure.
▶ Le PartyMode et les fonctions correspondantes sont activés.
▶ La température actuelle clignote jusqu'à ce que la température cible soit atteinte.

Désactiver la fonction PartyMode

Après 24 heures, PartyMode est automatiquement désactivé. Vous pouvez cependant désactiver Party-Mode manuellement à tout moment :

▶ Suivre les étapes comme l'indique la figure.
▶ PartyMode est désactivé.
L'appareil refroidit à la température réglée au préalable : La température actuelle clignote jusqu'à ce que la température cible soit atteinte.

HolidayMode

Cette fonction permet d'activer ou de désactiver le HolidayMode. Activer la fonction HolidayMode permet de définir la température du réfrigérateur à 15 °C (59 °F). Cela vous permet d'économiser de l'énergie lors de vos absences prolongées, d'éviter les mauvaises odeurs et la formation de moisissures.

État de l'appareil quand HolidayMode est activé

La température du réfrigérateur est de 15 °C (59 °F).

La température du compartiment EasyFresh est de 15 °C (59 °F).

Le réglage de température du congélateur ne change pas.

PartyMode est désactivé.

SuperCool est désactivé.

PowerCool est désactivé.

Activation de la fonction HolidayMode

▶ Vider entièrement le réfrigérateur.
▶ Vider entièrement le compartiment EasyFresh.

Fig. 43

▶ Suivre les étapes indiquées sur l'illustration.
▶ La fonction HolidayMode est activée.
▶ Le symbole HolidayMode apparaît sur l'affichage de la température.

Désactivation de la fonction HolidayMode

Fig. 45

• Suivre les étapes indiquées sur l'illustration.
  ▶ HolidayMode est désactivé.
  L'appareil refroidit à la température réglée au préalable.

SabbathMode

Cette fonction permet d'activer ou de désactiver le SabbathMode. Si vous activez cette fonction, certaines fonctions électroniques sont désactivées. Votre appareil répond ainsi aux exigences religieuses des jours fériés juifs, comme le sabbat, et est conforme à la certification STAR-K Kosher.

État de l'appareil quand SabbathMode est activé

L'affichage d'état indique en permanence SabbathMode.

Toutes les fonctions à l'écran sont bloquées à l'exception de la fonction Désactiver SabbathMode.

Les fonctions actives le restent.

L'écran reste clair lorsque vous fermez la porte.

L'éclairage intérieur est désactivé.

Les rappels ne sont pas appliqués. L'intervalle réglé est respecté.

Les rappels et avertissements ne sont pas affichés.

Aucune alarme de porte.

Aucune alarme de température.

L'IceMaker est hors service.*

Le cycle de dégivrage ne fonctionne que pendant le délai prédéfini sans prise en compte de l'utilisation de l'appareil.

Après une panne de courant, l'appareil revient de lui-même en SabbathMode.

État de l'appareil

Remarque

Cet appareil a reçu la certification de l'institut « Institute for Science and Halacha ». (www.machonhalacha.co.il)

Vous pouvez consulter la liste des appareils certifiés STAR-K à l'adresse www.star-k.org/appliances.

Activer SabbathMode

AVERTISSEMENT

Risque d'intoxication par des aliments avariés !

Si vous avez activé le SabbathMode et qu'une coupure de courant se produit, aucun message concernant la coupure de courant n'apparaît dans l'affichage d'état. Lorsque la coupure de courant est terminée, l'appareil continue de fonctionner en SabbathMode. La coupure de courant peut entraîner la détérioration des aliments et leur consommation peut provoquer une intoxication alimentaire.

Après une panne de courant :

▶ Ne pas consommer les aliments qui étaient congelés et qui ont été décongelés.

▶ Suivre les étapes comme l'indique la figure.
▶ La fonction SabbathMode est activée.
▷ L'affichage d'état indique en permanence SabbathMode.

Désactiver la fonction SabbathMode

Après 80 heures, SabbathMode est automatiquement désactivé. Vous pouvez cependant désactiver SabbathMode manuellement à tout moment :

▶ Suivre les étapes comme l'indique la figure.
▶ SabbathMode est désactivé.

E-Saver

Cette fonction permet d'activer ou de désactiver le mode Économie d'énergie. Activer le mode Économie d'énergie réduit la consommation d'énergie et augmente la température à l'intérieur de l'appareil. Les aliments restent frais, mais leur durée de conservation diminue.

Zone de température	Réglage recommandé (voir Réglage de la température dans le réfrigérateur)	Température lorsque l'E-Saver est activé
5 ^ Réfrigéra-teur	4 ^ C (39 ^ F) 7 ^ C (45 ^ F)
-18 ^ Congéla-teur	-18 ^ C (-0 ^ F) -16 ^ C (3 ^ F)

Températures

Utilisation

Activation de la fonction E-Saver

< > ...

Fig. 50

Fig. 51

▶ Suivre les étapes comme l'indique la figure.
▶ Le mode Économie d'énergie est activé.

Désactivation de la fonction E-Saver

< > ... ...

Fig. 52

Fig. 53

▶ Suivre les étapes comme l'indique la figure.
▶ Le mode Économie d'énergie est désactivé.

IceMaker \*

Cette fonction permet d'activer ou de désactiver la fabrication de glaçons.

Plus d'informations sur la quantité de glaçons :	(voir 10.1 Données techniques)
Plus d'informations sur l'augmentation de la quantité de glaçons :	(voir MaxIce*)
Pour plus d'informations sur l'alimentation en eau de l'IceMaker:*	(voir Alimentation en eau de l'IceMaker *) *
Plus d'informations sur le nettoyage des conduites IceMaker :	(voir TubeClean *)

Si la fonction est activée, la puissance de l'appareil augmente. Les bruits émis par l'appareil et sa consommation d'énergie peuvent augmenter.

Activer IceMaker

S'assurer que les conditions suivantes sont bien respectées :

□ L'alimentation en eau au niveau du raccord d'eau est assurée. Voir les instructions de montage.*
☐ L'IceMaker est en service. (voir 8.7 IceMaker*)

< >

Fig. 54

- Suivre les étapes comme l'indique la figure. - IceMaker est activé. La production dans l'IceMaker des premiers glaçons peut prendre jusqu'à 24 heures.

Désactiver IceMaker

< >

Fig. 56

▶ Suivre les étapes comme l'indique la figure.
▷ IceMaker est désactivé.
▶ La production de glaçons en cours est arrêtée.
▶ IceMaker s'éteint automatiquement.

Alimentation en eau de l'IceMaker \*

Cette fonction vous permet de régler l'alimentation en eau. L'alimentation en eau régule la quantité d'eau acheminée. Vous pouvez modifier l'alimentation en eau si celle-ci ne convient pas à la pression de l'eau ou à la taille des glaçons.

À la livraison, l'alimentation en eau est réglée sur 4. Vous pouvez régler l'alimentation en eau de 1 (alimentation minimale) à 8 (alimentation maximale).

Régler l'alimentation en eau

S'assurer que les conditions suivantes sont bien respectées :

☐ L'IceMaker est mis en service. (voir 4.2 Mettre le IceMaker en service*) *
☐ L'IceMaker est activé. (voir IceMaker *) *

Fig. 59 Représentation à titre d'exemple : Passer de la valeur 5 à la valeur 6.

▶ Suivre les étapes comme l'indique la figure.
▶ L'alimentation en eau est réglée.

MaxIce\*

Cette fonction vous permet d'augmenter la quantité de glaçons du IceMaker. MaxIce est automatiquement désactivé après 48 heures. Vous pouvez cependant également désactiver MaxIce manuellement à tout moment : (voir Désactiver MaxIce).

Plus d'informations sur la quantité de glaçons :

[voir 10.1 Données techniques]

Activer MaxIce

Si vous activez MaxIce sans avoir activé la fonction IceMaker (voir IceMaker *) auparavant, la fonction IceMaker est activée automatiquement avec MaxIce.

Si vous n'avez pas encore activé la fonction IceMaker, assurez-vous que les conditions suivantes sont bien respectées :

□ L'alimentation en eau au niveau du raccord d'eau est assurée. Voir les instructions de montage.*
☐ L'IceMaker est en service. (voir 8.7 IceMaker*)

< > ...

Fig. 60

Fig. 61

▶ Suivre les étapes comme l'indique la figure.
▶ MaxIce est activé.
▶ Si vous n'avez pas activé la fonction IceMaker auparavant : IceMaker est activé.

Désactiver MaxIce

Quand vous désactivez MaxIce, la fonction IceMaker reste activée.

< ... > ...

Fig. 62

Fig. 63

▶ Suivre les étapes comme l'indique la figure.
▶ MaxIce est désactivé.

TubeClean \*

Cette fonction permet d'activer ou de désactiver TubeClean. Activer la fonction TubeClean lance le nettoyage de toutes les conduites de l'IceMaker.

Activation de la fonction TubeClean

S'assurer que les conditions suivantes sont bien respectées :

□ le nettoyage de l'IceMaker est prêt. (voir 9.5.4 Nettoyer l'IceMaker*)
□ Un contenant vide d'une capacité de 1.5 l (1.59 qt) et d'une hauteur maximale de 10 cm (3 15/16 in) est disponible.
▶ Placer le récipient dans le tiroir situé sous l'IceMaker.

▶ Suivre les étapes comme l'indique la figure.
▶ La fonction TubeClean est activée.
▶ Le cycle de nettoyage commence : le symbole clignote jusqu'à ce que le cycle de nettoyage prenne fin automatiquement après 60 minutes.
Lorsque le cycle de nettoyage est terminé : l'appareil continue de fonctionner en mode normal.

Désactivation de la fonction TubeClean

Après 60 minutes, la fonction TubeClean est automatiquement terminée. Vous pouvez cependant désactiver la fonction TubeClean à tout moment pendant le nettoyage :

▶ Suivre les étapes comme l'indique la figure.
▶ La fonction TubeClean est désactivée : le cycle de nettoyage est interrompu.
L'appareil continue de fonctionner en mode normal.

CleaningMode

Cette fonction permet d'activer ou de désactiver le CleaningMode. Le CleaningMode permet de nettoyer l'appareil en tout confort.

Ce réglage concerne le réfrigérateur.

Application :

- Nettoyer le réfrigérateur. (voir 9.5 Nettoyer l'appareil)

État de l'appareil quand CleaningMode est activé

L'affichage d'état indique en permanence Cleaning-Mode.

Le réfrigérateur est arrêté.

L'éclairage intérieur est activé.

Les rappels et avertissements ne sont pas affichés.Aucun signal ne retentit.

État de l'appareil

- Suivre les étapes comme l'indique la figure. - La fonction CleaningMode est activée. - L'affichage d'état indique en permanence CleaningMode.

Désactiver la fonction CleaningMode

Après 60 minutes, CleaningMode est automatiquement désactivé. Vous pouvez cependant désactiver CleaningMode manuellement à tout moment :

- Suivre les étapes comme l'indique la figure. - CleaningMode est désactivé. - L'appareil refroidit à la température réglée au préalable.

Luminosité de l'écran

Cette fonction vous permet de régler la luminosité de l'écran.

Vous pouvez régler les niveaux de luminosité suivants.

• 40%
• 60%
• 80%
• 100 % (réglage par défaut)

Réglage de la luminosité

Fig. 71 Représentation à titre d'exemple : Passer de 80 à 60 %.

▶ Suivre les étapes comme l'indique la figure.

▶ La luminosité est réglée.

Alarme de la porte

Cette fonction permet d'activer ou de désactiver l'alarme de la porte. L'alarme de porte retentit lorsque la porte reste ouverte trop longtemps. L'alarme de porte est activée à la livraison. Vous pouvez régler la durée maximale d'ouverture de la porte avant le déclenchement de l'alarme.

Vous pouvez définir les valeurs suivantes :

• 1 minute
• 2 minutes
• 3 minutes
• Désactivée

Réglage de l'alarme de porte

Fig. 73 Représentation à titre d'exemple : modification de l'alarme de porte de 1 minute à 3 minutes.

▶ Suivre les étapes comme l'indique la figure.
▷ L'alarme de porte est réglée.

Désactivation de l'alarme de porte

▶ Suivre les étapes comme l'indique la figure.

▶ L'alarme de porte est désactivée.

Verrouillage de la saisie

Cette fonction permet d'activer ou de désactiver le verrouillage de la saisie. Le verrouillage de la saisie permet d'éviter que l'appareil ne soit utilisé inopinément, par exemple par des enfants.

Application :

- Éviter toute modification involontaire des fonctions.

- Éviter toute désactivation involontaire de l'appareil.

- Éviter tout réglage involontaire de la température.

Activer le verrouillage de la saisie

Si vous activez le verrouillage de la saisie, vous pouvez toujours parcourir les menus, mais vous ne pouvez ni sélectionner ni modifier d'autres fonctions.

▶ Suivre les étapes comme l'indique la figure.

▶ Le verrouillage de la saisie est à présent activé.

Désactiver le verrouillage de la saisie

▶ Suivre les étapes comme l'indique la figure.
▶ Le verrouillage de la saisie est désactivé.

Informations de l'appareil

Cette fonction permet d'afficher le nom du modèle, l'index, le numéro de série et le numéro de service de votre appareil. Vous aurez besoin des informations de l'appareil si vous contactez le service client. (voir 10.4 Service client)

Cette fonction vous permet également d'ouvrir le menu avancé. (voir 3 Fonctionnement de l'écran Touch)

Affichage des informations de l'appareil

Model XXX Index XXX Serial XXX Service XXX

Fig. 82

▶ Suivre les étapes comme l'indique la figure.
L'écran affiche les informations de l'appareil.

Logiciel

Cette fonction permet d'afficher la version logicielle de votre appareil.

Affichage de la version logicielle

▶ Suivre les étapes comme l'indique la figure.
▶ L'écran affiche la version logicielle.

Fonction rappel

Cette fonction permet d'activer ou de désactiver les rappels. Cette fonction est activée à la livraison.

Lorsque cette fonction est activée, les rappels suivants s'affichent :

- Remplacer le filtre à charbon actif FreshAir (voir Remplacement du filtre à charbon actif FreshAir)

Activation de la fonction rappel

▶ Suivre les étapes indiquées sur l'illustration.
▶ La fonction rappel est activée.

Désactivation de la fonction rappel

▶ Suivre les étapes indiquées sur l'illustration.
▶ La fonction rappel est désactivée.

Mode démo

Le mode démo est une fonction spéciale pour les concessionnaires qui souhaitent présenter les fonctions de l'appareil. Si vous activez le mode démo, toutes les fonctions de réfrigération sont désactivées.

Si vous allumez votre appareil et que « Demo » apparaît sur l'affichage d'état, le mode démonstration est déjà activé.

Si vous activez puis désactivez le mode démo, les réglages d'usine de l'appareil seront rétablis. (voir Rétablissement des réglages d'usine)

Activer le mode démo

Fig. 90
▶ Suivre les étapes tel qu'indiqué sur la figure.
▶ Le mode démo est activé.
▷ L'appareil est éteint.
▶ Mettre en marche l'appareil. (voir 4.1 Mettre l'appareil en marche (première mise en service))
▶ « DEMO » apparaît sur l'affichage d'état.

Désactiver le mode démo

▶ Suivre les étapes tel qu'indiqué sur la figure.

▶ Le mode Démo est désactivé.

▶ L'appareil est éteint.

▶ Mettre en marche l'appareil. (voir 4.1 Mettre l'appareil en marche (première mise en service))

Les paramètres d'usine de l'appareil sont rétablis.

Rétablissement des réglages d'usine

Utilisez cette fonction pour réinitialiser tous les réglages sur leurs valeurs d'usine. Tous les réglages que vous avez effectués jusqu'à présent sont réinitialisés sur leur valeur initiale.

Procéder à une réinitialisation

▶ Suivre les étapes comme l'indique la figure.

▷ L'appareil est réinitialisé.

▷ L'appareil est éteint.

▶ Redémarrer l'appareil. (voir 4.1 Mettre l'appareil en marche (première mise en service))

7.3 Messages

Il existe deux catégories de messages :

Catégorie	Signification
Avertissement	Les avertissements apparaissent en cas d’alarme de porte ou de dysfonctionnement. Vous pouvez éliminer les avertissements les plus simples vous-mêmes. Pour les dysfonctionnements plus graves, vous devez contacter le service client. (voir 10.4 Service client)
Rappel Les	rappels portent sur les processus généraux. Il vous suffit d’effectuer le processus et d’éliminer ensuite le message.

7.3.1 Aperçu des avertissements

Comportement de l'appareil en cas d'avertissement :

• L'avertissement apparaît à l'écran.
• Le signal d'alarme retentit de plus en plus fort.
• Pour certains avertissements, l'éclairage intérieur clignote.

Message	Cause Élimination du message
Alarme de la porte	Ce message apparaît lorsque la porte reste ouverte trop longtemps.
Alarme de panne de courant	Ce message apparaît lorsque la température de congélation a augmenté suite à une panne de courant.
Alarme de température	Ce message apparaît lorsque la température de congélation ne correspond pas au réglage.
Erreur	Ce message apparaît en cas d'erreur de l'appareil. Une erreur est survenue sur un composant de l'appareil.

7.3.2 Élimination des avertissements

Alarme de la porte

Fig. 95 Représentation à titre d'exemple

▶ Suivre les étapes indiquées sur l'illustration.
-ou-
▶ Fermer la porte.
▶ L'écran passe à l'affichage d'état.

Vous pouvez régler la durée maximale d'ouverture de la porte avant le déclenchement de l'alarme. (voir Réglage de l'alarme de porte)

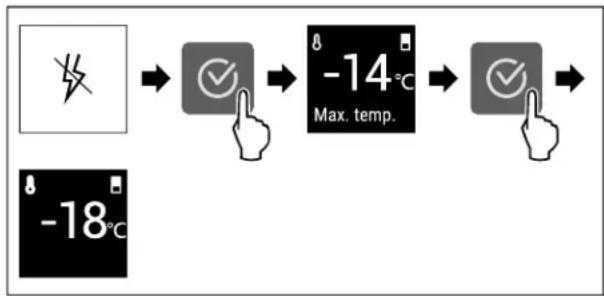

Alarme de panne de courant

Une fois la panne de courant terminée, l'appareil refroidit à la température cible définie au préalable.

Fig. 96 Représentation à titre d'exemple

▶ Appuyer sur le symbole de confirmation.
▶ La température de congélation la plus chaude s'affiche.
▶ Si la température de congélation est inférieure à -9 °C (16 °F) : les aliments restent consommables.
Si la température de congélation est supérieure à -9 °C (16 °F) :
Contrôler les aliments.
▶ Appuyer sur le symbole de confirmation.
L'écran passe à l'affichage d'état : la température actuelle et la température cible s'affichent.

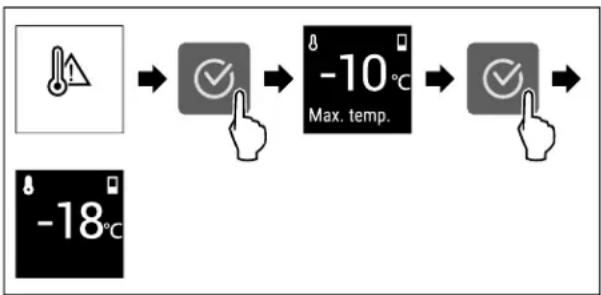

Alarme de température

Voici les causes possibles d'une différence de température :

• Vous avez placé des aliments chauds et froids.
• En rangeant ou ôtant des aliments, une quantité d'air chaud trop importante a pénétré dans le réfrigérateur.
• Le courant a été coupé trop longtemps.
• L'appareil est défectueux.
  ▶ Éliminer la cause.
  L'appareil refroidit à la température cible réglée au préalable.

Fig. 97 Représentation à titre d'exemple

▶ Appuyer sur le symbole de confirmation.
▶ La température de congélation la plus chaude s'affiche.
▶ Si la température de congélation est inférieure à -9 °C (16 °F) : les aliments restent consommables. Si la température de congélation est supérieure à -9 °C (16 °F) :
Contrôler les aliments.
▶ Appuyer sur le symbole de confirmation.
L'écran passe à l'affichage d'état : la température actuelle et la température cible s'affichent.

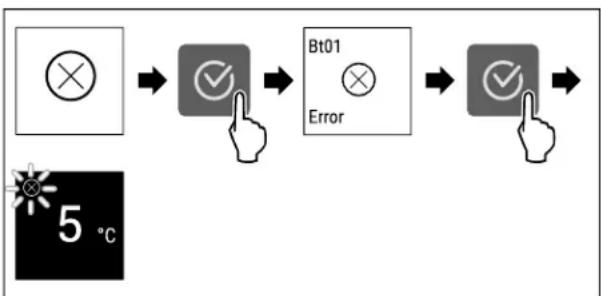

Erreur

Fig. 98 Représentation à titre d'exemple

▶ Appuyer sur le symbole de confirmation.
▶ Le code d'erreur s'affiche.
▶ Noter le code d'erreur.
▶ Appuyer sur le symbole de confirmation.
▶ L'écran passe à l'affichage d'état.
▶ S'adresser au service client. (voir 10.4 Service client)

7.3.3 Aperçu des rappels

Comportement de l'appareil en cas de rappel :

• Le rappel apparaît à l'écran.
• Une alarme sonore retentit.
• Pour certains rappels, l'éclairage intérieur clignote.

Message	Cause Élimination	du message
Insérer le tiroir de l'IceMaker*	Le message apparaît lorsque l'IceMaker est activé, mais que le tiroir de l'IceMaker est ouvert.*	Suivre les étapes (voir Insertion du tiroir de l'IceMaker*).*

Message Cause É	Elimination du	message
	Ce message apparaît lorsque le filtre à charbon actif doit être remplacé.	Suivre les étapes (voir Remplacement du filtre à charbon actif FreshAir).
Remplacer le filtre à charbon actif FreshAir

7.3.4 Élimination des rappels

Insertion du tiroir de l'IceMaker*

Fig. 99 Représentation à titre d'exemple

▶ Appuyer sur le symbole de confirmation.
▶ Insérer le tiroir de l'IceMaker.
-ou-
▶ Désactiver l'IceMaker. (voir IceMaker *)
▷ Si le tiroir de l'IceMaker est inséré et que l'IceMaker est activé : l'IceMaker produit des glaçons.

Remplacement du filtre à charbon actif FreshAir

Liebherr recommande de remplacer le filtre à charbon actif FreshAir tous les 6 mois.

Remarque

Vous pouvez vous procurer le filtre à charbon actif FreshAir via le Liebherr Service Center. Vous trouverez l'adresse de votre pays au dos de ce manuel.

Fig. 100 Représentation à titre d'exemple

▶ Appuyer sur le symbole de confirmation.
▶ Remplacer le filtre à charbon actif. (voir 9.1 Filtre à charbon actif FreshAir)
▶ Le filtre à charbon actif garantit une qualité d'air optimale dans le réfrigérateur.
▶ Le rappel réapparaît au bout de 6 mois.

Si vous ne souhaitez plus recevoir ce rappel, vous pouvez le désactiver. (voir Désactivation de la fonction rappel)

8 Équipement

8.1 Balconnets de contre-porte

Les balconnets de contre-porte sont adaptés au stockage de boissons et d'aliments. Vous pouvez démonter les balconnets de contre-porte pour une utilisation individuelle et pour le nettoyage. Liebherr recommande cependant d'utiliser les balconnets de contre-porte dans la porte et dans la position définie en usine.

Fig. 101 Représentation à titre d'exemple d'un balconnet de contre-porte

(1) Tablette de range-ment

Fig. 102 Représentation à titre d'exemple d'un balconnet de contre-porte avec porte-bouteilles
(1) Tablette de range- ment (2) Porte-bouteilles

Le tableau suivant donne des exemples d'objets pouvant être stockés dans le balconnet de contre-porte correspondant. Ne pas dépasser le poids de chargement maximal de la porte.

Balconnet de contre-porte	Aliments
Balconnet de contre-porte (voir Fig. 101)	Beurre, fromage, conserves, tubes
Balconnet de contre-porte avec porte-bouteilles (voir Fig. 102)	BouteillesLe porte-bouteilles modulable vous permet de sécuriser les bouteilles dans le balconnet de contre-porte.

8.1.1 Retirer les balconnets de contre-porte

Fig. 103 Représentation à titre d'exemple

▶ Pousser le balconnet de contre-porte vers le haut.
▶ Retirer le balconnet de contre-porte par l'avant.

8.1.2 Installer les balconnets de contre- porte

Fig. 104 Représentation à titre d'exemple

▶ Insérer le balconnet de contre-porte.
▶ Pousser le balconnet de contre-porte vers le bas.

8.1.3 Retirer le porte-bouteilles

▶ Pousser le porte-bouteilles sur le côté jusqu'à l'évidement.
▶ Retirer le porte-bouteilles par l'avant.

8.1.4 Installer le porte-bouteilles

Insérer le porte-bouteilles dans l'évidement.
▶ Pousser le porte-bouteilles sur le côté en position souhaitée.

8.2 Tablettes de rangement

8.2.1 Déplacer/sortir les tablettes de rangement

ATTENTION

Tablettes de rangement cassées !

Blessures par coupure.

▶ Retirer uniquement les tablettes de rangement vides.

Les tablettes de rangement sont sécurisées au moyen de butées pour éviter leur retrait par inadvertance.

▶ Soulever la tablette de rangement et la tirer vers l'avant.
▶ Évidement latéral sur position support.
Déplacer la tablette de rangement : la soulever ou l'abaisser jusqu'à la hauteur souhaitée puis la réin-sérer.

-ou-

▶ Extraire complètement la tablette de rangement : la sortir par l'avant.
▶ Extraction facilitée : en positionnant la tablette de rangement à l'oblique.
Remise en place de la tablette de rangement : la réinsérer jusqu'en butée.
Les butées sont tournées vers le bas.
Les butées se trouvent derrière la tablette de rangement avant.

La tablette de rangement se trouvant au-dessus des compartiments EasyFresh peut également être sortie.

Sortir la tablette de rangement :

Soulever la tablette de rangement par l'avant et l'arrière.*
▶ La sortir par l'avant.

Ne pas poser de produits sur le couvercle de compartiment situé en dessous !

Insérer la tablette de rangement :

▶ Positionner la tablette de rangement à l'oblique en l'inclinant en bas vers l'arrière.
Les butées sont tournées vers le bas.
▶ Insérer et poser la tablette de rangement.

8.2.2 Démonter des tablettes de rangement

Les tablettes de rangement peuvent être démontées pour les nettoyer.

▶ Démonter une tablette de rangement

8.3 Emplacement pour plaque de cuisson

Au-dessus des tiroirs, de la place est prévue pour une plaque de cuisson Fig. 1 (4).

S'assurer que les conditions suivantes sont bien respectées :

□ Les dimensions maximales de la plaque de cuisson sont respectées (voir 10.1 Données techniques).
□ La plaque de cuisson est refroidie à température ambiante.
□ Le balconnet de la porte du bas est remonté d'au moins une position.

Équipement

La porte étant ouverte de 90° :

insérer la plaque de cuisson sur les supports latéraux du bas.

8.4 Tiroirs

Vous pouvez retirer les tiroirs pour les nettoyer.

Vous pouvez retirer les tiroirs pour utiliser VarioSpace.

L'extraction et l'insertion des tiroirs sont différentes en fonction du système télescopique. L'appareil peut contenir différents systèmes télescopiques.

Remarque

La consommation d'énergie augmente et la puissance frigorifique diminue si la ventilation est insuffisante.

▶ Laisser le tiroir du bas dans l'appareil!
▶ Ne pas obstruer les fentes d'aération du ventilateur au dos de l'appareil !

8.4.1 Tiroir sur le fond de l'appareil ou la tablette en verre

Le tiroir repose directement sur le fond de l'appareil ou sur une tablette en verre. Il n'y a pas de rails.

Si vous retirez les tiroirs, vous pouvez utiliser les tablettes en verre situées en dessous comme surfaces de rangement.

Retirer le tiroir

Fig. 112
▶ Retirer le tiroir comme illustré sur la figure.

Insérer le tiroir

Fig. 113
▶ Insérer le tiroir comme illustré sur la figure.

8.4.2 Tiroir sur rails coulissants

Retirer le tiroir

Fig. 114
▶ Retirer le tiroir comme illustré sur la figure.

Insérer le tiroir

Fig. 115
▶ Insérer le tiroir comme illustré sur la figure.

8.4.3 Tiroir sur rails télescopiques

Le tiroir est monté sur des rails coulissants (rails télescopiques). Il existe des rails télescopiques à extraction complète et des rails télescopiques à extraction partielle. Les tiroirs à extraction complète peuvent être entièrement retirés de l'appareil. Les tiroirs à extraction partielle ne peuvent pas être entièrement retirés de l'appareil. C'est le type d'appareil qui détermine le système se trouvant dans votre appareil.

Extraction complète\*

Le système à extraction complète se reconnaît à la présence de brides situées à l'arrière de part et d'autre du rail.

Retirer le tiroir

Fig. 116
▶ Tirer le tiroir jusqu'en butée.
Soulever la bride gauche et tirer dans le même temps la partie gauche du tiroir vers l'avant. Fig. 116 (1)
Soulever la bride droite et tirer dans le même temps la partie droite du tiroir vers l'avant. Fig. 116 (2)
▶ Retirer le tiroir par l'avant. Fig. 116 (3)
▶ Rentrer les rails.

Insérer le tiroir

▶ Rentrer les rails.
▶ Placer le tiroir sur les rails.
▶ Pousser le tiroir jusqu'au fond.
▶ Le tiroir s'enclenche à l'arrière de manière audible.

Extraction partielle de la partie réfrigérateur\*

Retirer le tiroir

▶ Tirer le tiroir jusqu'à mi-chemin. Fig. 118 (1)
▶ Appuyer sur l'avant du tiroir vers le bas. Fig. 118 (2)
▶ Insérer le rail gauche d'env. 2 cm (13/16 in). Fig. 118 (3)
Insérer le rail droit d'env. 2 cm (13/16 in). Fig. 118 (4)
▶ Retirer le tiroir par l'avant. Fig. 118 (5)

Si les rails ne sont pas complètement rentrés après le retrait du tiroir :

▶ Rentrer entièrement les rails.

Insérer le tiroir

▶ Rentrer les rails.
▶ Placer le tiroir sur les rails.
▶ Pousser le tiroir jusqu'au fond.

8.5 Couvercle du compartiment Easy-Fresh

Le couvercle du compartiment assure une humidité permanente.

Le couvercle du compartiment se trouve directement sur le tiroir et peut être recouvert par des tablettes de rangement ou d'autres tiroirs.

Fig. 121 Exemple illustré du couvercle du compartiment Easy-Fresh

(1) Compartiment Easy-Fresh
(2) Couvercle du compartiment Easy-Fresh

(3) Tablette de rangement

8.5.1 Réduire l'humidité de l'air dans le tiroir

▶ Retirer le tiroir Fig. 122 (1).
Saisir la poignée encastrée Fig. 122 (2) du couvercle du compartiment et tirer le couvercle du compartiment par l'avant.
Lorsque le tiroir est fermé, il y a un petit espace entre le couvercle du compartiment et le tiroir.

8.5.2 Augmenter l'humidité de l'air dans le tiroir

Fig. 123
▶ Retirer le tiroir Fig. 123 (1).
Saisir la poignée encastrée Fig. 123 (2) du couvercle du compartiment et pousser le couvercle du compartiment vers l'arrière.
Lorsque le tiroir est fermé, le couvercle du compartiment ferme hermétiquement le tiroir.

8.6 Tablettes en verre

Vous pouvez retirer la tablette en verre sous les tiroirs pour la nettoyer.

Vous pouvez retirer la tablette en verre sous les tiroirs pour utiliser VarioSpace.

8.6.1 Retirer / insérer la tablette en verre

S'assurer que les conditions suivantes sont réunies :

- Tablette en verre située sous le tiroir : Le tiroir est retiré. (voir 8.4 Tiroirs)

Retirer la tablette en verre

Fig. 124 Représentation à titre d'exemple de la plaque de verre

▶ Soulever la plaque de verre par l'avant.
▶ Retirer la plaque de verre par l'avant.

Insérer la tablette en verre

Fig. 125 Représentation à titre d'exemple de la plaque de verre

Placer la plaque de verre derrière les butées en l'inclinant.

▶ Abaisser la tablette en verre.

▶ Pousser la tablette en verre jusqu'au fond.

8.7 IceMaker\*

L'IceMaker sert exclusivement à produire des glaçons dans des quantités usuelles à la maison.

S'assurer que les conditions suivantes sont bien respectées :

- L'IceMaker est nettoyé. (voir 9 Entretien)

- Le tiroir IceMaker est nettoyé.

- Le tiroir de l'IceMaker est complètement inséré.

8.7.1 Produire des glaçons

La capacité de production dépend de la température de réfrigération. Plus la température est basse, plus importante est la quantité de glaçons qui peuvent être produits pendant une certaine période.

Quand l'IceMaker vient d'être mis en marche pour la première fois, il peut falloir jusqu'à 24 heures pour que les premiers glaçons soient produits.

▶ Activer la fonction IceMaker.

Pour produire plusieurs glaçons : activer la fonction Maxice.

Produire une grande quantité de glaçons : décaler ou sortir les séparations dans le tiroir de l'IceMaker.*

Répartir uniformément les glaçons dans le tiroir pour augmenter l'espace de remplissage.

▶ Fermer le tiroir : l'IceMaker se remet à produire automatiquement.

Remarque

Lorsqu'une certaine hauteur de remplissage du tiroir de l'IceMaker est atteinte, la production de glaçons cesse. L'IceMaker ne remplit pas le tiroir jusqu'au bord.

8.7.2 Utiliser le tiroir lorsque IceMaker est désactivé

Si vous désactivez l'IceMaker, vous pouvez utiliser tout le tiroir IceMaker comme tiroir de congélation.

▶ Placez les aliments dans le tiroir.
Si vous placez des aliments à gauche du tiroir :
▶ Tenez compte de l'IceMaker Fig. 126 (1).

8.8 VarioSpace

Vous pouvez retirer les tiroirs et les tablettes en verre de l'appareil. Vous gagnez ainsi de la place pour des aliments volumineux comme la volaille, la viande, les gros morceaux de gibier et les pâtisseries hautes. Ceux-ci peuvent être ainsi congelés en entier pour une utilisation ultérieure.

▶ Tenir compte des limites de charge des tiroirs et des tablettes en verre (voir 10.1 Données techniques).

8.9 Porte-bouteilles

8.9.1 Utiliser le porte-bouteilles

▶ Pousser le porte-bouteilles vers les bouteilles.
Les bouteilles ne basculent pas.

8.10 Séparateur de congélateur flexible\*

Le tiroir à glaçons de l'IceMaker dispose d'un séparateur de congélateur flexible. Vous pouvez ainsi stocker de grandes quantités de glaçons ou d'aliments supplémentaires si nécessaire. Vous pouvez déplacer ou retirer le séparateur de congélateur.

8.10.1 Déplacement du séparateur de congélateur flexible

Fig. 129 Exemple de représentation du séparateur de congélateur

Déplacer le séparateur de congélateur à la position souhaitée.

8.10.2 Retrait du séparateur de congélateur flexible

S'assurer que les conditions suivantes sont bien respectées :

□ Le tiroir à glaçons est retiré. (voir 8.4 Tiroirs)

Soulever la partie arrière du séparateur de congélateur. Fig. 130 (1)
▶ Retirer le séparateur de congélateur par le haut. Fig. 130 (2)

8.10.3 Installation du séparateur de congélateur flexible

S'assurer que les conditions suivantes sont bien respectées :

□ Le tiroir à glaçons est retiré. (voir 8.4 Tiroirs)

▶ Installer la partie avant du séparateur de congélateur. Fig. 131 (1)
▶ Abaisser la partie arrière du séparateur de congélateur jusqu'au fond du tiroir. Fig. 131 (2)

9 Entretien

9.1 Filtre à charbon actif FreshAir

Le filtre à charbon actif FreshAir se trouve dans le compartiment situé au-dessus du ventilateur. Il garantit une qualité optimale de l'air.

□ Changer le filtre à charbon actif tous les 6 mois. Lorsque le rappel est activé, un message à l'écran invite à procéder au remplacement.
□ Le filtre à charbon actif peut être jeté avec les ordures ménagères.

Remarque

Vous pouvez vous procurer le filtre à charbon actif FreshAir via le Liebherr Service Center. Vous trouverez l'adresse de votre pays au dos de ce manuel.

9.1.1 Retirer le filtre à charbon actif FreshAir

▶ Extraire le compartiment par l'avant Fig. 132 (1).
▶ Sortir le filtre à charbon actif Fig. 132 (2).

9.1.2 Insertion du filtre à charbon actif FreshAir

▶ Insérer le filtre à charbon actif d'après le schéma Fig. 133 (1).

▶ Le filtre à charbon actif s'enclenche.

Une fois que le filtre à charbon actif est tourné vers le bas :

▶ Insérer le compartiment Fig. 133 (2).

▶ Le filtre à charbon actif est désormais opérationnel.

9.2 Démonter/monter les systèmes télescopiques

9.2.1 Remarques relatives au démontage

Vous pouvez démonter certains systèmes de télescope pour les nettoyer. L'appareil peut contenir différents systèmes télescopiques.

La liste des systèmes télescopiques suivants indique ceux qui sont démontables ou ceux qui ne le sont pas :

Système télescopique	démontable/non démontable
Tiroir sur le fond de l'appareil ou la tablette en verre	non démontable
Tiroir sur rails coulissants non démontable
Extraction complète* non démontable*
Réfrigérateur à extraction partielle*	non démontable*

9.3 Couvercle du compartiment Easy-Fresh

Vous pouvez retirer le couvercle du compartiment pour le nettoyage.

9.3.1 Retirer le couvercle du compartiment

S'assurer que les conditions suivantes sont bien respectées :

□ La tablette de rangement située juste au-dessus du tiroir est retirée. (voir 8.2 Tablettes de rangement)
□ Le tiroir situé juste en dessous du couvercle du compartiment est retiré. (voir 8.4 Tiroirs)

Pousser le couvercle du compartiment vers l'arrière.

Soulever le couvercle du compartiment par l'avant.

▶ Retirer le couvercle du compartiment par l'avant et par le haut en l'inclinant.

9.3.2 Installer le couvercle du compartiment

TOMAS METER 100 TOMAS METER 100

Fig. 135

Si le marquage THIS SIDE UP se trouve en haut :

▶ Insérer les pièces de retenue arrière dans les ouvertures arrière correspondantes.

Pousser le couvercle du compartiment vers l'arrière.

▶ Abaisser le couvercle du compartiment par l'avant et enclencher les pièces de retenue avant dans les ouvertures.

▶ Mettre le couvercle du compartiment dans la position souhaitée.

9.4 Dégivrer l'appareil

9.4.1 Dégivrer le compartiment réfrigérateur

Le dégivrage s'effectue automatiquement. L'eau de dégivrage s'écoule par l'orifice d'évacuation et s'évapore.

La présence de gouttes d'eau ou d'une mince couche de givre ou de glace sur la paroi arrière est due au fonctionnement et est tout à fait normale. Il n'est pas nécessaire de les enlever.

Une couche de givre ou de glace peut également apparaître de temps à autre suite au réglage écoénergétique de l'appareil.

Nettoyer régulièrement l'orifice d'évacuation. (voir 9.5 Nettoyer l'appareil)

9.4.2 Dégivrer la partie congélateur avec NoFrost

Le dégivrage est effectué automatiquement par le système NoFrost. L'humidité qui se dépose sur l'évaporateur se dégèle régulièrement et s'évapore.

L'appareil ne doit pas être dégivré.

9.5 Nettoyer l'appareil

9.5.1 Préparer

AVERTISSEMENT

Risque d'électrocution !

Débranchez la prise du réfrigérateur ou débranchez le câble d'alimentation.

AVERTISSEMENT

Risque d'incendie

▶ Ne pas endommager le circuit frigorigène.

▶ Vider l'appareil.

Débrancher la prise d'alimentation..

-ou-

9.5.2 Nettoyer l'intérieur

ATTENTION

Nettoyage incorrect!

Détérioration de l'appareil.

▶ Utiliser exclusivement des chiffons doux et des détergents polyvalents à pH neutre.
▶ Ne pas utiliser d'éponge ou de laine d'acier abrasive.
▶ Ne pas utiliser de produit nettoyant agressif, abrasif ou contenant du sable, du chlore ou de l'acide.

Surfaces en plastique : Nettoyer à la main avec un chiffon propre et doux, de l'eau tiède et un peu de liquide vaisselle.

Surfaces en métal : Nettoyer à la main avec un chiffon propre et doux, de l'eau tiède et un peu de liquide vaisselle.

Orifice d'évacuation : Éliminer les dépôts avec un objet fin, par exemple un coton-tige.

9.5.3 Nettoyer l'équipement

ATTENTION

Nettoyage incorrect!

Détérioration de l'appareil.

▶ Utiliser exclusivement des chiffons doux et des détergents polyvalents à pH neutre.
▶ Ne pas utiliser d'éponge ou de laine d'acier abrasive.
▶ Ne pas utiliser de produit nettoyant agressif, abrasif ou contenant du sable, du chlore ou de l'acide.

Nettoyage avec un chiffon propre et doux, de l'eau tiède et un peu de liquide vaisselle:

• Balconnets de porte
• Tablette de rangement
• Couvercle du compartiment EasyFresh
• Tiroir

Attention : Ne pas retirer l'aimant situé sur le tiroir ! L'aimant assure le bon fonctionnement de l'IceMaker.*

- Cloison flexible du compartiment à glace dans le tiroir à glaçons du IceMaker*

Nettoyage avec un chiffon doux :

- Rails télescopiques

Attention : la graisse qui se trouve dans les pistes de roulement sert de lubrifiant et ne doit pas être enlevée !

Lavage au lave-vaisselle jusqu'à 60 °C (140 °F):

- Range-bouteilles

- Pelle à glaçons*

Démonter l'équipement : voir chapitre concerné.
▶ Nettoyer l'équipement

9.5.4 Nettoyer l'IceMaker\*

L'IceMaker peut être nettoyé de différentes manières.

Le nettoyage doit être effectué à :

□ La première mise en service
□ Avec l'arrivée d'eau :*

Non-utilisation pendant plus de 5 jours.*

S'assurer que les conditions suivantes sont bien respectées :

□ Le tiroir de l'IceMaker est vidé.
□ Le tiroir de l'IceMaker est inséré.
□ IceMaker est activé.

Première mise en service ou non-utilisation prolongée

Nettoyer l'IceMaker avec la fonction TubeClean.

Insérer le bac vide de 1.5 l (1.59 qt) (hauteur max. 10 cm (3 15/16 in)) dans le tiroir sous l'IceMaker.
▶ Activer la fonction TubeClean.
▶ La procédure de rinçage se prépare (max. 60 min.) : le symbole clignote.
Les conduites d'eau sont rincées : Le symbole vibre.
▶ La procédure de rinçage est terminée : La fonction est désactivée automatiquement.
▶ Retirer le tiroir IceMaker et enlever le récipient.

▶ Nettoyer le tiroir de l'IceMaker à l'eau chaude additionnée d'un peu de détergent.
▶ Insérer le tiroir de l'IceMaker.
▶ La production de glaçons démarre automatiquement.

Sans filtre à eau

▶ Jeter les glaçons fabriqués 24 heures après la première production.

Nettoyage selon les besoins

Nettoyer manuellement l'IceMaker.

▶ Retirer le tiroir de l'IceMaker et le nettoyer à l'eau chaude additionnée d'un peu de détergent.
▶ Insérer le tiroir de l'IceMaker.
▶ La production de glaçons démarre automatiquement.

9.5.5 Après le nettoyage

▶ Essuyer l'appareil et les pièces d'équipement pour les sécher.
Brancher l'appareil et le mettre en marche.
▶ Activer SuperFrost (voir 7.2 Fonctionnement de l'appareil).

Une fois que la température est assez froide :

▶ Mettre les aliments à l'intérieur.
▶ Répéter régulièrement le nettoyage.

10 Aide clients

10.1 Données techniques

Plage de température
Réfrigération	2 °C (34 °F) à 9 °C (46 °F)
Congélation	-26 °C (-15 °F) à -15 °C (5 °F)

Quantité congelée maximale / 24 heures
Partie congélateur	Voir la plaque signalétique sous la mention « Capacité de congélation.../ 24 h »

Poids de charge maximum de la porte
Nombre de tiroirs partie congélateur	Porte supérieure	Porte inférieure
3 tiroirs 12 kg (26.46 lb) --

Poids de charge maximum des équipements
Équipement Largeur	du réfri-gérateur550 mm(21 5/8 in)(voir les dimen-sions duréfrigéra-teur dansles instruc-tions demontage)	Largeurdu réfri-gérateur600 mm(23 1/2 in)(voir les dimen-sions duréfrigéra-teur dansles instruc-tions demontage)	Largeur du réfrigéra-teur700 mm(27 9/16 in)(voir les dimen-sions duréfrigéra-teur dansles instruc-tions demontage)
Tiroir sur plaque de verre(voir 8.4.1 Tiroir sur le fond de l'appareil ou la tablette en verre)	12 kg(26.46 lb)	15 kg(33.07 lb)	--
Dimensions maximales plaque de cuisson
Largeur 466 mm (18 3/8 in)
Profondeur 386 mm (15 3/16 in)
Hauteur 50 mm (1 15/16 in)
Production de glaçons avec IceMaker*
Production de glaçons / 24 heures	À une température de -18 °C (-0 °F) : 1.2 kg (2.65 lb) de glaçons
Production de glaçons maxi-male / 24 heures	Lorsque la fonction Maxlce est activée : 1.5 kg (3.31 lb) de glaçons

10.2 Bruits de fonctionnement

L'appareil émet différents bruits de fonctionnement quand il est en marche.

• Avec une puissance de réfrigération modérée, l'appareil fonctionne en économisant l'énergie mais plus longtemps. Le volume sonore est plus faible.
• Avec une puissance deréfrigération forte, les aliments sont refroidis plus rapidement. Le volume sonore est plus élevé.

Exemples :

• Fonctions activées (voir 7.2 Fonctionnement de l'appareil)
• Ventilateur en marche
• Aliments récemment rangés
  • Température ambiante élevée
• Porte longuement ouverte

Bruit		Cause possible Type de bruit
Bouillonnement et chuchote-ment		Du réfrigérant s'écoule dans le circuit frigori-fique.	Bruit de fonc-tionnement normal
Sifflement et crachotement		Du réfrigérant gicle dans le circuit frigori-fique.	Bruit de fonc-tionnement normal
Bourdonnement L'appareil refroidi. Le volume sonore dépend de la puissance de réfrigération.			Bruit de fonc-tionnement normal
Ronronnement et grésillement		Le ventilateur fonctionne.	Bruit de fonc-tionnement normal
Cliquetis Les composants sont activés et désactivés.			Bruit de commutation normal
Pétarade ou ronflement		Les soupapes ou les clapets sont actifs.	Bruit de commutation normal
Bruit Cause	possible	Type de bruit	Corriger
Vibration Montage incorrect		Bruit signa-lant une anomalie	Vérifier le montage. Aligner l'appareil.
Claquement Équipe-ment, objets à l'intérieur de l'appareil		Bruit signa-lant une anomalie	Fixer les pièces d'équipe-ment. Laisser de l'espace entre les objets.

10.3 Problème technique

Cet appareil a été conçu et fabriqué pour en garantir la sécurité de fonctionnement et une grande longévité. Si une anomalie devait quand même se présenter pendant son fonctionnement, vérifier d'abord si le problème ne provient pas d'une erreur de manipulation. Dans ce cas, les frais qui en résulteraient seraient à charge de l'utilisateur, même en période de garantie.

L'utilisateur peut remédier lui-même aux problèmes suivants.

10.3.1 Fonctionnement de l'appareil

Erreur Cause Mesures à prendre
L'appareil ne fonctionne pas.	L'appareil n'est pas allumé. ▶ Allumer l'appareil.
	La fiche n'est pas insérée correctement dans la prise.	▶ Vérifier la fiche.
	Le fusible de la prise est grillé. ▶ Vérifier le fusible.
	Panne de secteur ▶ Laisser l'appareil fermé.
			▶ Protéger les aliments : poser les accumulateurs de froid de glace au-dessus des aliments ou utiliser un autre réfrigérateur si la panne de courant dure. ▶ Ne pas recongeler des aliments décongelés.
	La fiche de l'appareil frigorifique n'est pas correctement insérée dans l'appareil.	▶ Contrôler la fiche de l'appareil frigorifique.
La température n'est pas suffisamment basse.	La porte de l'appareil n'est pas fermée correctement.	▶ Fermer la porte de l'appareil.
	La ventilation et l'aération ne sont pas suffisantes.	▶ Dégager la grille d'aération et la nettoyer.
	La température ambiante est trop élevée.	▶ Solution au problème : (voir 1.4 Domaine d'application de l'appareil)
	L'appareil a été ouvert trop souvent ou trop longtemps.	▶ Attendre que la température requise se rétablisse d'elle-même. Si cela ne fonctionne pas, s'adresser au service client. (voir 10.4 Service client)
	Une quantité trop importante d'ali-ments frais a été rangée sans SuperFrost.	▶ Solution du problème : (voir SuperFrost)
	La température est mal réglée.	▶ Régler la température sur plus froid et vérifier au bout de 24 heures.
	L'appareil est placé trop près d'une source de chaleur (cuisinière, radiateur, etc.).	▶ Changer l'emplacement de l'appareil ou de la source de chaleur.
	L'appareil n'a pas été inséré correctement dans la niche.	▶ Vérifier si l'appareil est inséré correctement et que la porte se ferme correctement.
Le joint de porte est défectueux ou doit être remplacé pour d'autres raisons.	Le joint de porte peut être changé. Il peut être remplacé facilement sans aucun outil.	▶ Contacter le service client. (voir 10.4 Service client)
L'appareil est gelé ou de l'eau de condensation se forme.	Le joint de la porte est peut-être sorti de sa rainure.	▶ Vérifier que le joint de porte est bien inséré dans la rainure.

10.3.2 Équipement

Erreur Cause Mesures à prendre
Impossible d'al-lumer l'Ice-Maker.*	L'appareil et l'IceMaker ne sont pas raccordés. ▶ Raccorder l'appareil (voir la notice de montage).
L'IceMaker ne produit pas de glaçons.*	L'IceMaker n'est pas allumé. ▶ Activer l'IceMaker.
	Le tiroir de l'IceMaker n'est pas fermé correctement. ▶ Insérer correctement le tiroir.
	L'arrivée d'eau n'est pas ouverte. ▶ Ouvrir l'arrivée d'eau.*
L'éclairage interne ne s'al-lume pas.	L'appareil n'est pas allumé. ▶ Allumer l'appareil.
	La porte est restée ouverte pendant plus de 15 minutes. ▶ L'éclairage intérieur s'éteint automatiquement après environ 15 minutes si la porte reste ouverte.
	L'éclairage LED est défectueux ou le cache est endommagé. ▶ Contacter le service client. (voir 10.4 Service client)

10.4 Service client

Vérifiez d'abord si vous ne pouvez pas corriger vous-même l'anomalie (voir 10 Aide clients). Si ce n'est pas le cas, adressez-vous au service client.

Vous trouverez l'adresse dans la brochure « Liebherr-Service » fournie ou sur home.liebherr.com/service.

AVERTISSEMENT

Réparation non effectuée par du personnel qualifié! Blessures.

Faire remplacer le câble d'alimentation endommagé uniquement par le fabricant ou par son service après-vente ou toute autre personne qualifiée.
Pour les appareils avec des câbles de type plug-and-play, le remplacement peut être effectué par le client.

10.4.1 Contacter le service client

Assurez-vous que les informations suivantes sont disponibles sur l'appareil :

□ Désignation de l'appareil (modèle et indice)
□ N° de SAV (entretien)
□ N° de série (N° S)
▶ Ouvrir les informations sur l'appareil sur l'écran. (voir Informations de l'appareil)

-ou-

▶ Relever les informations sur l'appareil sur la plaque signalétique. (voir 10.5 Plaque signalétique)

▶ Prendre note des informations sur l'appareil.

▶ Avertir le service client : communiquer les erreurs et les informations sur l'appareil.

▶ Ceci vous permettra de bénéficier d'un service rapide et précis.

▶ Suivre les instructions supplémentaires du service client.

10.5 Plaque signalétique

La plaque signalétique se trouve derrière les tiroirs à l'intérieur de l'appareil.

(1) Désignation de l'appareil

(3) N° de série

(2) N° de SAV

▶ Lire les informations de la plaque signalétique.

11 Mettre hors service

▶ Vider l'appareil.
▶ Désactiver IceMaker. (voir Désactiver IceMaker) *
▶ Éteindre l'appareil. (voir Activation et désactivation de l'appareil)
▶ Débrancher la fiche secteur de la prise.
Si nécessaire, retirer la fiche de l'appareil frigorifique : retirer la fiche de l'appareil frigorifique du connecteur de l'appareil tout en la faisant bouger de gauche à droite.
Nettoyer l'appareil. (voir 9.5 Nettoyer l'appareil)
▶ Laissez la porte ouverte pour éviter les mauvaises odeurs.

12 Élimination

12.1 Préparer l'appareil pour l'élimination

AVERTISSEMENT

Risque d'enfermement des enfants !

Avant d'éliminer votre ancien réfrigérateur ou congélateur :

▶ Démonter les portes.
Laisser les surfaces de rangement dans l'appareil de manière à ce que les enfants ne puissent pas facilement monter dans l'appareil.

Liebherr utilise des piles dans certains appareils. Pour des motifs liés à l'environnement, veillez à les retirer avant d'éliminer l'appareil usagé. Si votre appareil contient des piles, une notice correspondante est jointe à l'appareil.

Lampes Si vous pouvez retirer les lampes vous-même sans les endommager, retirez-les également avant l'élimination.

▶ Mise hors service de l'appareil.
▶ Si possible : retirez les lampes sans les endommager.

12.2 Éliminer l'appareil dans le respect de l'environnement

L'appareil contient encore des matériaux de valeur et doit être collecté séparément des déchets non triés.

Éliminez les piles séparément de l'appareil usagé. Certaines piles ne doivent PAS être éliminées avec les ordures ménagères, ni dans la poubelle prévue pour la collecte des déchets en papier. Les piles usagées peuvent être recyclées à tout moment ou déposées dans les points de collecte des déchets domestiques dangereux. Pour éviter les incendies causés par des piles au lithium-ion, collez les pôles de la batterie avec un ruban adhésif et/ou déposez les piles dans des sacs en plastique séparés, et ne les jetez jamais dans les ordures ménagères ou dans la poubelle à papier.

Lampes

Éliminez les lampes retirées via les systèmes de collecte appropriés.

Pour les États-Unis : Cherchez un partenaire RAD proche de chez vous dans le programme RAD (Responsible Appliance Disposal).

Pour le Canada : Respectez les consignes locales concernant les possibilités de recyclage et d'élimination existant près de chez vous.

AVERTISSEMENT

Fuite de réfrigérant et d'huile !
Incendie. Le réfrigérant est écologique mais inflammable. L'huile est également inflammable. En cas de fuite, le réfrigérant et l'huile peuvent s'enflammer en cas de concentration élevée et de contact avec une source de chaleur externe.
▶ Ne pas endommager la tuyauterie du circuit réfrigérant et le compresseur.
▶ Respecter les conseils relatifs au transport de l'appareil.
▶ Veillez à ne pas endommager l'appareil pendant le transport.
Éliminez les piles, les lampes et l'appareil conformément aux directives susmentionnées.

FR combiné réfrigérateur-congélateur encastrable

Date de publication : 20250505

Index des réf.: 7088431-00
