Type de produit	Haut-parleur actif haute puissance avec processeur DSP
Marque	FoneStar
Modèle	FORCE-X12DSP
Amplificateur	1 200 W crête, 350 W RMS, classe D, 2 voies (graves 300 W + aigus 50 W)
Haut-parleurs	Woofer 12" (bobine 65 mm, aimant ferrite 170x20 mm) + compression 1" (bobine 34 mm, aimant ferrite 90x15 mm)
Réponse en fréquence	50 - 20 000 Hz
Sensibilité	97 dB à 1 W/1 m
Pression acoustique max	122 dB à pleine puissance à 1 m
Angle de couverture	90° H x 60° V
Entrées audio	CH1 : combo XLR/jack 6,3 mm (micro/ligne), AUX jack 3,5 mm stéréo, Bluetooth 5.3 ; CH2 : combo XLR/jack 6,3 mm (micro/ligne)
Sortie ligne	XLR symétrique, modes MIX (CH1+CH2) ou LINK (CH2 direct)
Fonctions DSP	4 égalisations préréglées (Musique, Club, Live, Parole), réglages des basses et aigus, filtre passe-haut, délai, limitation, compensation de placement (pied/mur)
Connectivité Bluetooth	Bluetooth 5.3 avec fonction TWS pour couplage stéréo de deux enceintes
Affichage	Écran couleur avec indicateurs de niveau, mode, égalisation, lieu
LED façade	Configurable : On, Off ou Limiteur
Alimentation	230/115 V CA sélectionnable, 300 W, fusible T6,5AL 250V
Dimensions (L x H x P)	350 x 600 x 350 mm
Points d'attache	2 x M8 (haut et côté)
Accessoires inclus	Poignées de transport, trou pour tube de 35 mm

FOIRE AUX QUESTIONS - FORCE-X12DSP FoneStar

Comment connecter mon smartphone en Bluetooth ?

Appuyez une fois sur le bouton Bluetooth de l'enceinte. Le voyant clignote en bleu. Activez le Bluetooth sur votre smartphone, recherchez l'appareil FORCE-DSP et sélectionnez-le. Un signal sonore confirme la connexion et le voyant devient bleu fixe.

Comment utiliser la fonction TWS pour coupler deux enceintes ?

Placez les deux enceintes FORCE-X12DSP l'une près de l'autre. Connectez votre smartphone à l'enceinte principale via Bluetooth. Sur l'enceinte secondaire, activez le Bluetooth (appui court). Puis, sur l'enceinte principale, appuyez longuement sur le bouton Bluetooth jusqu'à ce que le voyant clignote rouge et bleu. Attendez quelques secondes. Les voyants deviennent rouges fixes et un son indique la connexion. L'enceinte principale joue le canal gauche, la secondaire le canal droit.

Comment sélectionner un mode d'égalisation ?

Appuyez brièvement sur le bouton MENU pour accéder au menu. Tournez le bouton pour naviguer jusqu'à PARAMÈTRE 1 > MODE. Appuyez pour sélectionner. Choisissez entre Musique, Club, Live ou Parole. Appuyez longuement pour revenir à l'écran principal et enregistrer.

Puis-je régler les basses et les aigus ?

Oui, dans le menu PARAMÈTRE 2, vous trouverez les réglages BASS (fréquence 100 Hz) et TREBLE (fréquence 10 kHz). Tournez le bouton MENU pour ajuster l'atténuation ou le renforcement.

Comment configurer le LED en façade ?

Dans le menu SETTINGS, sélectionnez LED. Vous pouvez choisir : ON (toujours allumé), OFF (toujours éteint) ou LIMIT (s'allume lorsque le niveau de sortie est trop élevé).

Comment connecter un microphone ?

Branchez votre micro sur l'entrée CH1 ou CH2 via le connecteur combo XLR/jack 6,3 mm. Assurez-vous que le sélecteur MIC/LINE est en position MIC. Réglez le volume avec le bouton INPUT 1 ou INPUT 2 correspondant.

Quelle est la puissance de l'amplificateur ?

L'amplificateur de classe D délivre une puissance crête de 1 200 W et une puissance RMS de 350 W (300 W pour les graves, 50 W pour les aigus).

Comment utiliser le filtre passe-haut ?

Dans le menu PARAMÈTRE 1, sélectionnez LOW PASS. Vous pouvez choisir une fréquence de coupure pour éliminer les basses fréquences. Sélectionnez FLAT pour désactiver le filtre.

Comment régler le délai pour synchroniser plusieurs enceintes ?

Dans PARAMÈTRE 1, sélectionnez DELAY. Tournez le bouton pour appliquer un retard (en millisecondes) au signal audio de cette enceinte afin de compenser les différences de distance avec les autres enceintes.

Où trouver le logiciel DSP pour personnaliser les courbes ?

Le logiciel est disponible sur le site fonestar.com/FORCE-X12DSP dans l'onglet Documentation. Scannez le code QR dans la notice pour y accéder. Attention : FoneStar déconseille de modifier les courbes sans l'intervention d'un professionnel.

MODE D'EMPLOI FORCE-X12DSP FoneStar

• Un son professionnel d'une grande puissance qui s'adapte à tous les événements.

• Amplificateur de classe D à haut rendement et haute fidélité. Pré àGER lessons les plus puissants. Monté sur un panneau d'aluminium attrayant qui offre un excellent transfert de chaleur et permet un contrôle de la température sans ventilateur. Puissance elevée avec contrôle, offrant un son riche en nuances.
  Le signal audio est contrôle par un puissant proceseur DSP, qui comprend un écran d'affichage couleur. Il dispose de quatre égalisations préregliées pour s'adapter facilement à différents styles sonores : Musique, Club, Live y Speech. Il fournit également une égalisation différente pour le placement des enceintes sur pied ou au mur. Il dispose en outre de filtres de basses, d'une section de volume, d'un décai et d'un contrôle des basses et des aigus. Il comprend une fonction de limitation prédéfinie pour éviter la distorsion du son. Simple et intuitif à utiliser, il minimise le temps d'installation. Facilitation configurable pour toute application ou événement.

• Excellente connectivité avec deux entrées audio et un récepteur Bluetooth pour la lecture de musique sans fil. Il dispose de la fonction TWS pour coupler 2 enceintes FORCE-X via Bluetooth et transmettre le même signal stéreo aux deux enceintes.
• La boîte a une taille compacte et un faible poids, avec une grande résistance au transport pour le montage et le démontage.
• Parfait pour les applications dans les spectacles musicaux, les disco-mobiles, les discothèques, les pubs, les gymnases, les événements ou les fêtes.

CONTROLES ET FONCTIONS

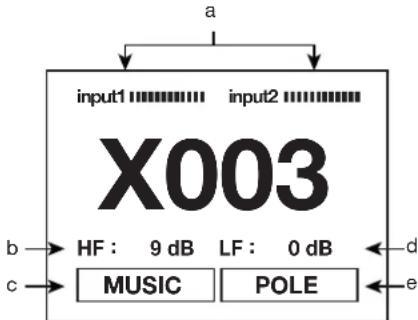

1.- Ecran d'information.

a.- Indicateurs de niveau de signal de sortie pour les canaux d'entrée INPUT 1 et INPUT 2.
b.- HF : valeur selectionnee dans le menu PARAMETER 2 > BASS.
c.- LF: valeur selectionnee dans le menu PARAMETER 2 > TREBLE.
d.- Mode selectionné dans le menu : MUSIC, CLUB, LIVE ou SPEECH.
e.- Lieu selectionné dans le menu : POLE ou BRACKET.

2.- INPUT 1- AUX AUX: entrée auxiliaire stéreo pour la connexion d'appareils audio tels que smartphones, ordinateurs, etc., prise jack
3'5 mm TRS. Son volume est contrôle par la commande de volume INPUT 1 et la commande de volume général.

3.- OUTPUT: sortie ligne pour connexion à l'entrée d'un amplificateur, d'un haut-parleur actif ou d'une table de mixage, connecteur XLR symétrique.
4.-LINK/MIX: connecteur selecteur de signal de sortie OUTPUT.

• LINK: INPUT 2 est produit dans OUTPUT.
• MIX: le mélange de INPUT 1 et INPUT 2 est produit dans OUTPUT.

5.- Entrée de l'alimentation de l'amplificateur 115/230 V.
6.- AC SELECT: sélecteur de tension d'alimentation. Si vous nevez changer la tension, veuillez notes que le fusible doit etre changé comme indiqué sur le produit.
7.- ONLY DSP: port USB pour connexion PC afin de configurer les courbes DSP.
8.- INPUT 1 - : témoin lumineux de l'etat du Bluetooth et bouton de commande. Son volume est contrôle par la commande de volume INPUT 1 et la commande de volume général.
9.- MASTER VOL - MENU: contrôle général du volume de sortie ; tourner la commande pour modifier le volume et appuyer longuement pour activer/désactiver la fonction MUTE. En outre, une brève pression vous permet d'acceder au menu de configuration et d'y naviguer. Pour plus d'informations, veillez vous référer à la section OPERATION - MENU.
10.- INPUT 1 - CH 1/ INPUT 2 - CH 2: entrées micro ou ligne selon leur sélecteur, connecteur combo (XLR et jack 6^3mm ). Le sélecteur MIC permet de connecter un microphone dynamique ou, en position LINE, une entrée ligne telle qu'une table de mixage. Son volume est contrôle par la commande de volume INPUT 1 ou INPUT 2, respectivement, et par le MASTER VOL global.
11.- INPUT 1 - VOL: contrôle du volume des entrées Bluetooth, AUX IN et CH 1.
12.- INPUT 2 - VOL: contrôle du volume de l'entrée CH 2.
13.- POWER: interrupteur marche/arrêt de l'amplificateur et voyant lumineux.

FONCTIONNEMENT

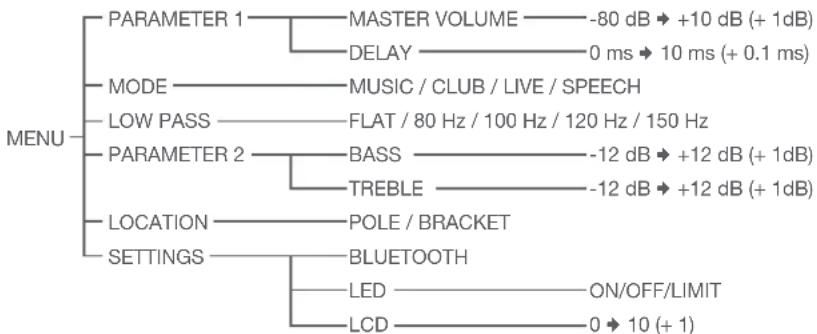

MENU

Le menu permet d'effectuer divers réglages audio et autres pour les haut-parleurs.

• Pour entrer dans le menu ou selectionner une option, appuyez sur la commande MENU.
• Pour faire défilier les différentes options, tournez le bouton MENU.
• Pour revenir à l'écran précédent, appuyez longuement sur la commande MENU.

IMPORTANT: quitter l'écran principal après avoir effectué les réglages souhaités pour les enregistrer dans la mémoire.

- PARAMÉTRE 1 :

• VOLUME MASTER : modifie le volume général du haut-parleur.

• DELAY: applique un retard au signal pour compenser les différences avec les autres haut-parleurs de l'installation, généralement dues à des distances différentes entre les haut-parleurs.

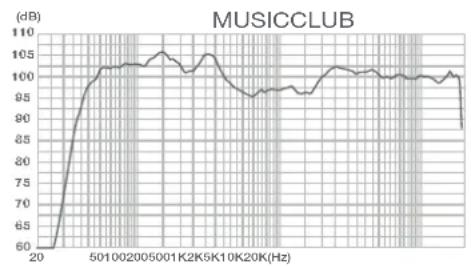

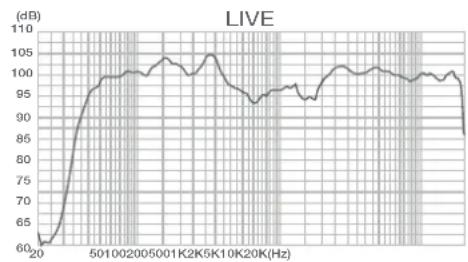

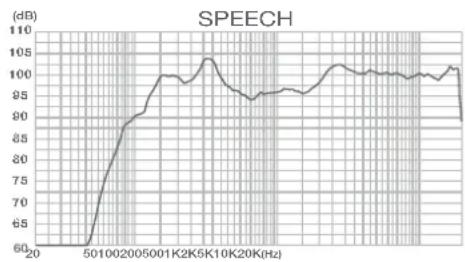

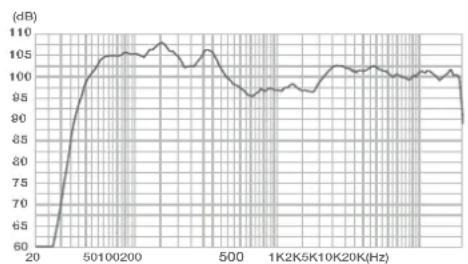

• MODE : sélectionne une égalisation déjà définie (MUSIC, CLUB, LIVE ou SPEECH) et l'affiche graphiquement. Il est recommandé de désir l'une ou l'autre égalisation en fonction de l'application pour laquelle elle sera utilisé.

• LOW PASS: applique un filtré passé-haut à la fréquence de coupure sélectionnée, éliminant ainsi la reproduction des basses fréquences. Sélectionnez FLAT pour ne pas appliquer le filtré.

- PARAMÉTRE 2 :

• BASS: augmente ou attenue les basses fréquences (fréquence de coupure 100Hz ).
• TREBLE: renforce ou attenue les fréquences aigus (fréquence de coupure : 10 KHz).

- LOCATION :

• POLE : les basses fréquences sont renforcées.
• BRACKET: les basses fréquences sont attenuées pour réduire l'effet du mur sur le son.

- SETTINGS:

• BLUETOOTH : Affiche le nom et l'etat de la connexion Bluetooth.

• LED: configuration de mise sous tension du témoin lumineux situé au bas de la grille du haut-parleur. L'indicateur s'allume : ON quand ON, OFF jamais (toujours éteint) ou LIMIT quand le niveau du signal de sortie est trop élevé.

• LCD: modifie l'éclairage de l'écran d'information.

MODE BLUETOOTH

CONNECTER LE DISPOSITIF

1.- Appuyer une fois sur le bouton et le voyant supérieur commence à clignoter en bleu.
2. - Sur votre smartphone/tablette, activez le mode Bluetooth, recherche l'appareil FORCE-DSP et selectionnez-le pour vous y connecter.
3.- Une fois la connexion établie, vous entendrez un signal sonore indiquant qu'ils sont connectés et le voyant lumineux passera du bleu clignotant au bleu fixe.
4. Enfin, selectionnez la musique sur votre smartphone/tablette et lancez la lecture.

N.B.: assurez-vous que votre smartphone/tablette est suffisamment puissant pour être entendu par le haut-parleur. De cette façon, vous pouvez contrcler le volume a partir du haut-parleur lui-même à un moment ultérieur sans avoir a manipuler d'autres équipements.

TWS (TRUE WIRELESS STEREO)

La fonction TWS permet d'écouter le son d'un haut-parleur sur deux haut-parleurs en stéreo. Pour cette fonction, il y aura toujours un haut-parleur principal jouant le canal gauche (L) du signal stéreo, et un haut-parleur secondaire jouant le canal droit (R).

Les enceintes écouteront le canal correspondant, L ou R, de l'audio envoyé via Bluetooth à l'enceinte principale et avec le volume régle par les commandes INPUT 1 et MASTER VOL de l'enceinte principale. Bien que les réglages effectués dans le menu soient indépendants pour chaque enceinte.

Pour ce faire, vous doivent disposer de 2 haut-parleurs FORCE-X12DSP ou FORCEX-15DSP, placez-les l'un à cotoé de l'autre pendant le collage et suivez les étapes ci-dessous :

1.- ConnectezVote smartphone/tabletea l'enceinte principale comme decrit dans la section precedente.
2.- Sur le haut-parleur secondaire, activez Bluetooth. Appuyer une fois sur le bouton et le voyant supérieur commence à clignoter en bleu.
3.- Sur le haut-parleur appuyez longuement sur le bouton principal et son voyant lumineux se met a clignoter en rouge et bleu.
4.- Attendez quelques secondes pour qu'ils se connectent. Les voyants des deux enceintes deviennent rouges fixes et vous entendez un son indiquant qu'elles sont connectées.

N.B.: veuillez noter que la communication entre les haut-parleurs se fait via un signal Bluetooth et que la distance entre les deux haut-parleurs est donc limite par cette technologie. Environ 10 metres.

SOFTWARE DSP

Les courbes selectionnables via l'option de menu MODE peuvent etre personalisées via le logiciel.

IMPORTANT!

• FONESTAR ne recommende pas de modifier les courbes préinstallées dans le haut-parleur.

• La configuration de ces courbes doit être effectuee par un professionnel afin d'eviter des réglages qui endommageraient les composants du haut-parleur. Par consequenc, FONESTAR n'est pas responsable des dommages qui pourraient lui etre causés à la suite d'une configuration incorrecte.

Pour plus d'informations telécharger le manuel du logiciel. Pour ce faire, rendez-vous sur l'onglet DOCUMENTATION du site web de la matrice www.fonestar.com/FORCE-X15DSP, ou lisez le code QR.

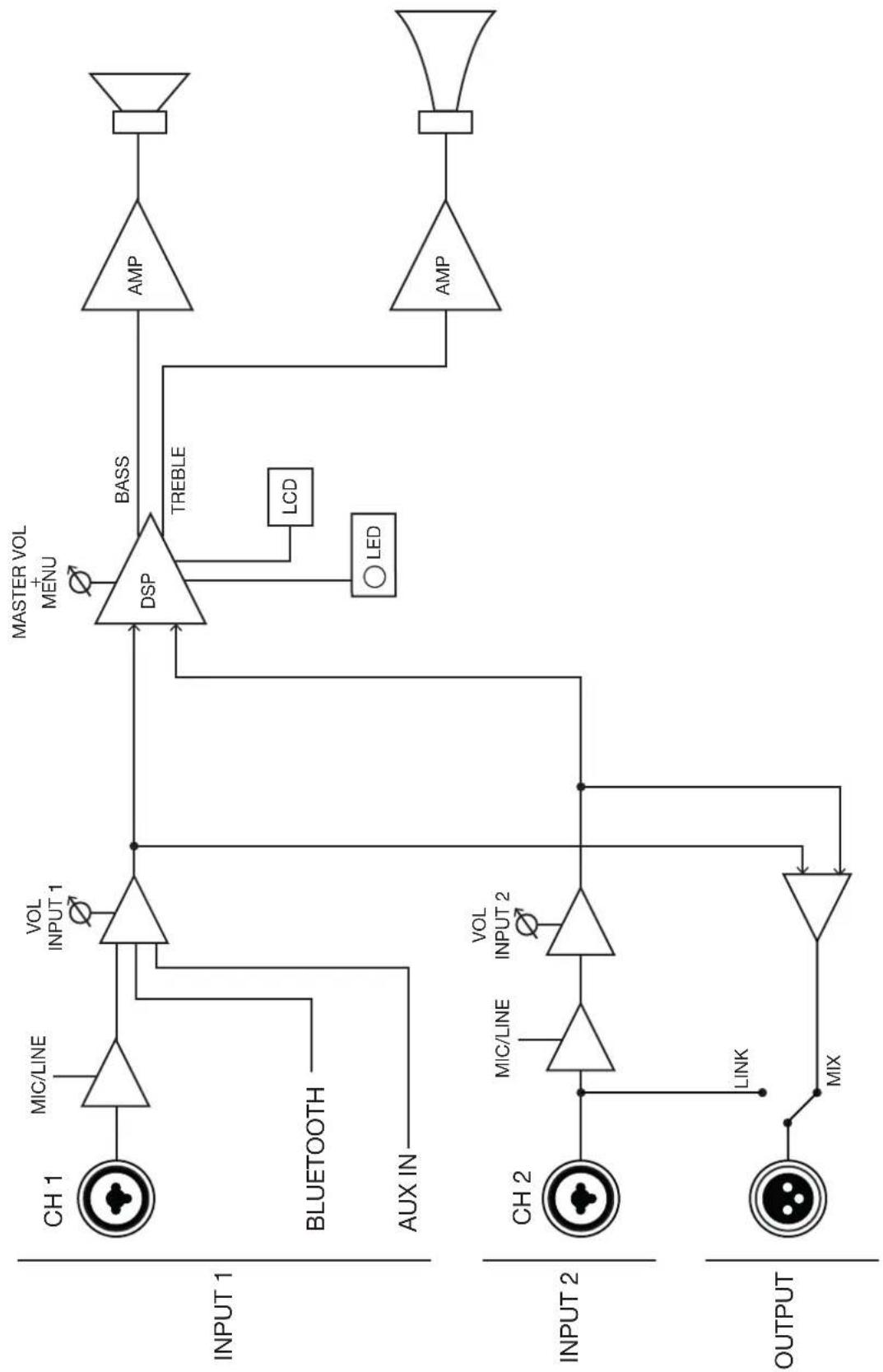

CONNEXION

IMPORTANT: refroidir correctement le haut-parleur Pour ce faire, il faut s'assurer que le lieu d'installation est accessible à la circulation de l'air et qu'il n'y a pas d'obstructions.

Le haut-parleur etant eteint, connectez toutes les sources audio AUX, INPUT 1 et INPUT 2. Reglez le type d'entree connectee a INPUT 1 et INPUT 2 a l'aide de leurs selecteurs MIC/LINE.
- Si vous comptez utiliser la sortie, connectez-la à un amplificateur, à une table de mixage ou à un haut-parleur amplifié. Réglez le type de sortie à l'aide de votre sélecteur LNK/MIX.
- Vérifiez que les commandes de volume et de gain de tous les équipements sont régles au minimum.
- Branchez l'appareil sur le secteur et allumez d'abord les sources, puis le haut-parleur.
- Enfin, réglez toutes les commandes de volume, de gain et égalisation.

SPECIFICATIONS TECHNIQUES

	FORCE-X12DSP FORCE-X15DSP
CHARACTERISTIQUES	Haut-parleur actif haute puissance.Proceseur DSP.Ecran d'affichage couleur.4 égalisations : Musique, Club, Live et Parole.Récepteur Bluetooth v5.3.Fonction TWS.Boîtier compact et léger.Panneau arrêté en aluminium.LED en façade avec différentes options d'alimentation (On, Off ou Limiteur).Poiignées de transport.Trou dans la base pour un tube de 35 mm.	Haut-parleur actif haute puissance.Proceseur DSP.Ecran d'affichage couleur.4 égalisations : Musique, Club, Live et Parole.Récepteur Bluetooth v5.3.Fonction TWS.Boîtier compact et léger.Panneau arrêté en aluminium.LED en façade avec différentes options d'alimentation (On, Off ou Limiteur).Poiignées de transport.Trou dans la basePour un tube de 35 mm.
AMPLIFICATEUR 1.200	W Pic350 W RMS2 voies (graves : 300 W + aigus : 50 W)Classe D	1.400 W Pic500 W RMS2 voies (graves : 440 W + aigus : 60 W)Classe D
PROTECTIONS Température (85°C) et surcharge Température (85°C)		et surcharge
HAUTS-PARLEURS 1	woofer de 12" de grande capacité :bobine de 65 mm, aimant en ferrite 170 x 20 mm1 haut-parleur de compression : 1" bouche 1", bobine 34 mm, aimant en ferrite 90 x 15 mm	1 woofer de 15" de grande capacité :bobine de 75 mm, aimant en ferrite de 180 x 20 mm1 haut-parleur de compression : bouche 1", bobine 44 mm, aimant en ferrite 115 x 15 mm
RéPONSE 50-20.000 Hz 45-20.000 Hz
ENTRÉES CH 1 micro/l	igne symétrique. Connecteur combiné (XLR + jack 6,3 mm), jack AUX TRS 3,5 mm et Bluetooth.CH 2 symétrique micro/ligne. Connecteur combiné (XLR + jack 6,3 mm)Niveau du signal micro : 40 mV RMS(-28 dBV) / 600 ΩNiveau du signal ligne : 350 mV RMS(-9 dBV) / 100k ΩNiveau du signal AUX : 350 mV RMS(-9 dBV) / 100k Ω	CH 1 micro/ligne symétrique. Connecteur combiné (XLR + jack 6,3 mm), jack AUX TRS 3,5 mm et Bluetooth.CH 2 symétrique micro/ligne. Connecteur combiné (XLR + jack 6,3 mm)Niveau du signal micro : 40 mV RMS(-28 dBV) / 600 ΩNiveau du signal ligne : 350 mV RMS(-9 dBV) / 100k ΩNiveau du signal AUX : 350 mV RMS(-9 dBV) / 100k Ω
SORTIES 1 ligne symétrique. Connecteur XLR. ModeMIX (CH 1 + CH 2) ou mode LINK (sortiedirecte de l'entrée CH 2)		1 ligne symétrique. Connecteur XLR. ModeMIX (CH 1 + CH 2) ou mode LINK (sortiedirecte de l'entrée CH 2)
SENSIBILITÉ 97 dB à 1	W/1 m 99 dB à 1 W/1 m
PRESSIONACOUSTIQUE	122 dB à pleine puissance à 1 m 125 dB à pleine puissance à 1 m
ANGLE COUVERT 90°	H x 60° V 90° H x 60° V
POINTSD'ATTACHES	2 points M8 (haut et côté) 2 points M8 (haut et côté)
ALIMENTATION 230	115 V CA, 300 WFusible T6,5AL, 250V	230/115 V AC, 500 WFusible T10AL, 250V
DIMENSIONS	350 x 600 x 350 mm fond	425 x 685 x 385 mm profondeur

DECLARATION UE DE CONFORMITE SIMPLIFIÉE

FONESTAR SISTEMAS S.A. declare par la presente que les haut-parleurs FORCE-X12DSP et FORCE-X15DSP sont conformes à la directive 2014/53/EU.

Le texte intégral de la déclaration de conformité de l'UE est disponible sur le site web suivant :

fonestar.com/FORCE-X12DSP
