Type de produit	Moniteur industriel
Marque	Advantech
Modèle	FPM-717-R9AE
Série	FPM-700
Alimentation	24 Vcc, 2,5 A (adaptateur secteur homologué UL, sortie PS2/LPS, ES1/SELV)
Température de fonctionnement	0 °C à 50 °C (stockage)
Altitude maximale	2000 m
Montage	Panneau, mural, support bureau, rack (VESA 75 x 75 mm)
Norme VESA	MIS-D, 75, trous carrés 75 x 75 mm, vis M4, profondeur max 6 mm
Nettoyage	Débrancher avant nettoyage, utiliser un chiffon humide uniquement
Sécurité	Ne pas ouvrir, éviter humidité, ne pas couvrir les ouvertures, utiliser sur surface fiable, débrancher si inutilisé longtemps
Batterie	Remplacer uniquement par type identique ou équivalent recommandé par le fabricant
Exposition au soleil	Éviter exposition prolongée au soleil direct pour protéger l'écran LCD
Accessoires fournis	Supports de montage panneau (10 pièces, vis M4x25 mm)
Accessoires optionnels	Kit de montage mural FPM-1000T

FOIRE AUX QUESTIONS - FPM-717-R9AE Advantech

Comment monter le moniteur sur un panneau ?

Fixez les 10 supports de panneau autour du moniteur avec les vis fournies (M4x25 mm), puis vissez le support dans le panneau.

Quelle alimentation utiliser ?

Utilisez une alimentation homologuée UL adaptée à 60°C min, altitude 2000 m, sortie 24 Vcc, 2,5 A, conforme PS2/LPS et ES1/SELV.

Comment nettoyer l'écran ?

Débranchez l'alimentation, puis utilisez un chiffon humide (pas de détergent liquide ou pulvérisé).

Quelles sont les précautions de sécurité ?

Ne pas ouvrir le boîtier, éviter l'humidité, ne pas couvrir les ouvertures, utiliser sur une surface fiable, débrancher en cas d'inutilisation prolongée.

Puis-je monter le moniteur au mur ?

Oui, avec le kit de montage mural optionnel FPM-1000T, vissé au mur puis au moniteur avec des vis M4 (6-10 mm).

Quelle est la norme VESA applicable ?

Norme VESA MIS-D, 75, trous carrés 75x75 mm, vis M4, profondeur max 6 mm.

Que faire en cas de panne ?

Contactez le personnel de service qualifié si du liquide a pénétré, l'équipement a été exposé à l'humidité, ne fonctionne pas, est tombé ou présente des signes de rupture.

Comment remplacer la batterie ?

Remplacer uniquement par le même type ou équivalent recommandé par le fabricant. Jeter les batteries usagées selon les instructions du fabricant.

Puis-je utiliser un adaptateur secteur non homologué ?

Non, utilisez uniquement l'adaptateur secteur listé dans la fiche technique pour éviter des interférences radio.

Quelle est la température de stockage recommandée ?

Ne pas stocker en dessous de 0 °C ou au-dessus de 50 °C. L'équipement doit être dans un environnement contrôlé.

MODE D'EMPLOI FPM-717-R9AE Advantech

Consignes de Sécurité

1. Lire attentivement les instructions de sécurité.
2. Conserver ce manuel pour utilisation ultérieure.
3. Débranchez cet équipement de toute prise secteur avant de le nettoyer. Utilisez seulement un chiffon humide. N'utilisez pas de détergent liquide ou pulvérisé pour le nettoyage.
4. Gardez cet équipement à l'abri de l'humidité.
5. Placez cet équipement sur une surface fiable pendant l'installation. Le faire ou bien le laisser tomber peut causer des dégâts.
6. Les ouvertures sur l'enceinte servent à la convection de l'air. Protégez l'équipement contre la surchauffe. NE COUVREZ PAS LES OUVERTURES.
7. Assurez-vous que la tension de la source d'alimentation est correcte avant de connecter l'équipement à l'alimentation.
8. Placez le câble d'alimentation de manière à ce que personne ne puisse marcher dessus. Ne placez rien sur le câble d'alimentation.
9. Toutes les mises en garde et tous les avertissements sur l'équipement doivent être notés.
10. Si l'équipement n'est pas utilisé pendant une longue période, débranchez-le de la source d'alimentation pour éviter tout endommagement dû à une surtension transitoire.
11. Ne jamais verser de liquide dans une ouverture. Cela pourrait provoquer un incendie ou un choc électrique.
12. N'ouvrez jamais l'équipement. Pour des raisons de sécurité, l'équipement doit être ouvert uniquement par du personnel qualifié.
13. Si l'une des situations suivantes se présente, faites vérifier l'équipement par le personnel de service:

■ Un liquide a pénétré dans l'équipement.
■ L'équipement a été exposé à l'humidité.
L'équipement ne fonctionne pas bien, ou vous ne pouvez pas le faire fonctionner selon le manuel de l'utilisateur.
■ L'équipement est tombé et endommagé.
■ L'équipement présente des signes évidents de rupture.

1. NE LAISSEZ PAS CET ÉQUIPEMENT DANS UN ENVIRONNEMENT OU LA TEMPÉRATURE DE STOCKAGE PEUT ÊTRE INFÉRIEURE À 0 °C (32 °F) OU BIEN SUPÉRIEURE À 50 °C (122 °F). CECI POURRAIT ENDOMMAGER L'EQUIPEMENT. L'ÉQUIPEMENT DEVRAIT ÊTRE DANS UN ENVIRONNEMENT CONTRÔLÉ.

2. ATTENTION: DANGER D'EXPLOSION SI LA BATTERIE EST INCORRECTEMENT REMPLACÉE. REMPLACER SEULEMENT AVEC LE MÊME TYPE OU ÉQUIVALENT RECOMMANDÉ PAR LE FABRICANT, JETER LES BATTERIES USÉES SELON LES INSTRUCTIONS DU FABRICANT. VEUILLEZ CONTACTER LE FABRICANT, ADVANTECH, POUR LE REMPLACER.

3. Le personnel concerné doit savoir qu'il ne faut pas heurter la section d'angle de l'appareil afin d'éviter tout risque de blessure.

Remarque! Ce produit est destiné à être alimenté par une alimentation homologuée

UL adaptée à une utilisation à Tma 60 degrés C min., fonctionnement en altitude jusqu'à 2000 m, dont la sortie est conforme à PS2 (ou LPS), ES1 (ou SELV) et la sortie est nominale:

24Vdc, 2.5A pour les modèles FPM-715xxxxxxxxxxxxxxxxxx,

FPM-717xxxxxxxxxxxxxxxxxx, FPM-719xxxxxxxxxxxxxxxxxx,

FPM-715Wxxxxxxxxxxxxxxxxxx, FPM715xxxxxxxxxxxxxxxxxx,

FPM717xxxxxxxxxxxxxxxxxx, FPM719xxxxxxxxxxxxxxxxxxx,

FPM715Wxxxxxxxxxxxxxxxxxx, FPM-721Wxxxxxxxxxxxxxxxxxxx,

FPM-724Wxxxxxxxxxxxxxxxxxx

Si vous avez besoin d'aide supplémentaire, veuillez contacter Advant-ech pour plus d'informations.

Attention!

Si l'utilisateur client utilise exclusivement l'alimentation en courant continu pour ce produit, il peut provoquer des interférences radio, auquel cas, le client doit prendre les mesures appropriées.

Attention!

Si le client doit utiliser un adaptateur secteur, veuillez utiliser l'adaptateur secteur figurant sur la fiche technique du produit. Si le client utilise un adaptateur secteur non répertorié dans la fiche technique du produit, il peut provoquer des interférences radio, auquel cas il doit prendre les mesures appropriée.

Attention!

Évitez d'exposer le FPM-700 à la lumière directe du soleil pendant de longues périodes. Les rayons directs du soleil sur un écran LCD peuvent devenir très chauds et endommager physiquement l'écran car les composants ne sont pas conçus pour tolérer une chaleur intense, ce qui raccourcit la durée de vie de l'écran.

安全指示

La série FPM-700 peut être montée de différentes manières. La polyvalence du FPM-700 lui permet d'être monté sur votre bureau ou ailleurs.

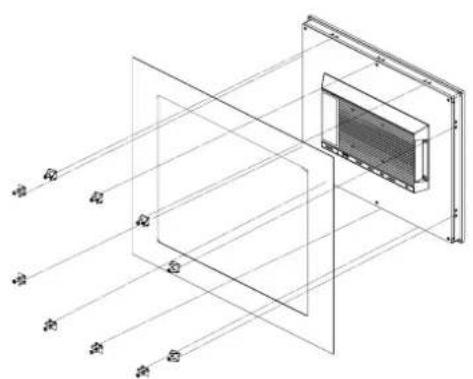

2.1.1 Panel Mounting/Montage Sur Panneau

La série FPM-700 peut être montée directement sur un panneau avec des supports de montage supplémentaires (fournis dans la boîte d'accessoires).

1. Fixez le support de panneau 10pcs autour du moniteur industriel, reportez-vous à la figure ci-dessous.

2. Fixez dans le panneau en vissant le support.

Panel Mounting

10 pinces avec vis M4 * 25 mm.

Diamètre de la vis = M4 min.

Longueur de la vis = 25.0 min.

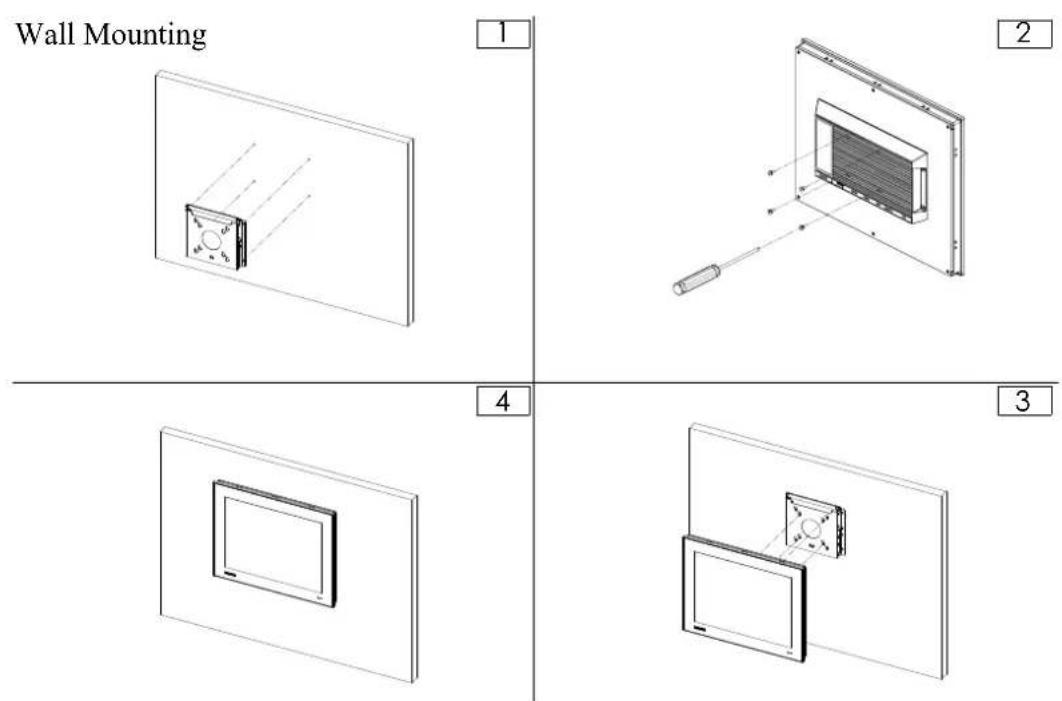

Si vous devez installer la série FPM-700 Series dans le mur, vous pouvez utiliser le kit de montage FPM-1000T qui est proposé comme accessoire optionnel pour FPM-700 Series. Vous devez d'abord fixer ce support métallique au mur, puis fixer le FPM-700 Series avec les vis incluses. Le support métallique maintient le FPM-700 Series au mur pour terminer le montage mural.

Veuillez vous référer à la figure 2.2 et suivre les étapes suivantes pour monter le FPM-700 Series sur un mur:

Vis pour fixer le kit de montage

Diamètre de vis = M4.

Longueur de vis = 6-10 mm

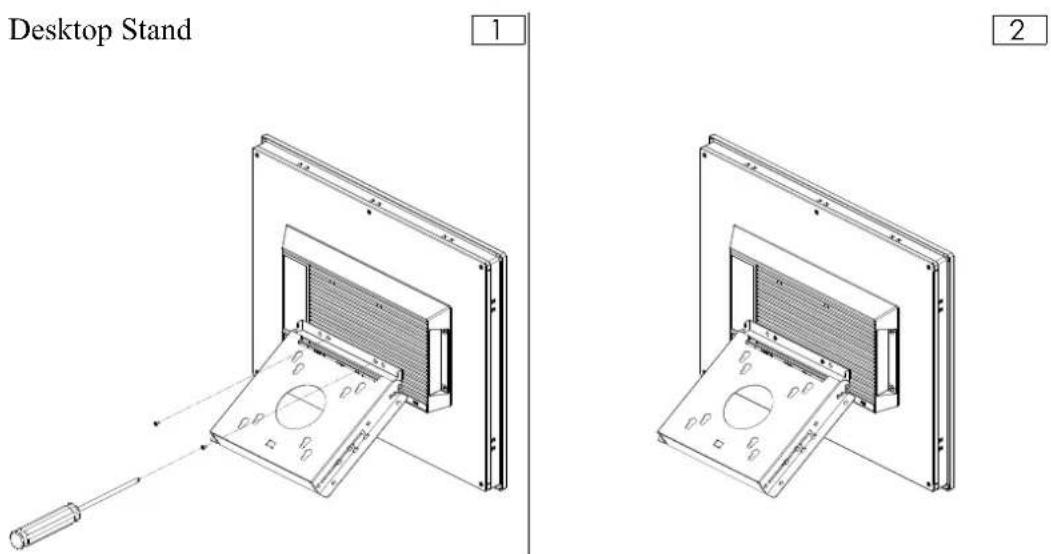

2.1.3 Desktop Stand Mounting/Montage du support de bureau

Si vous devez opter pour le support de montage sur bureau, vous pouvez également utiliser le montage FPM-1000T kit et fixer le support avec 2 vis M4 au bureau pour la fixation du support au FPM-700 Series.

(Note: Le kit de montage FPM-1000T est proposé comme accessoire optionnel pour le FPM-700 Series.)

Desktop Stand 1 2

Montage du support de bureau

Vis pour fixer le kit de montage (2 pièces)

Diamètre de vis = M4.

Longueur de vis = 6-10 mm

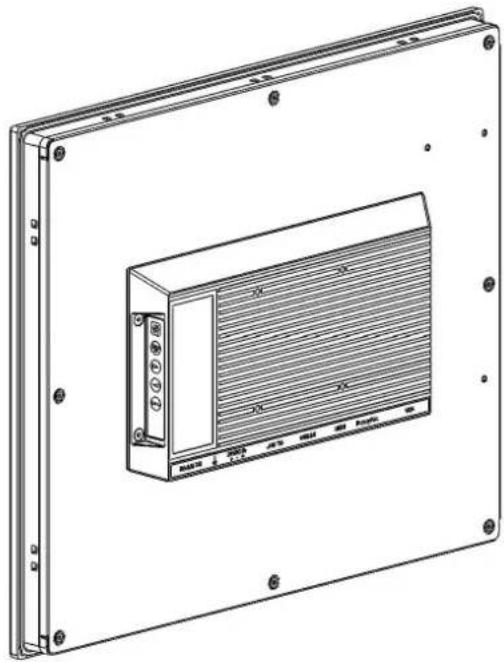

2.1.4 Rack Mounting/Montage en rack

Si le montage VESA est préférable, le FPM-715/717/719/715W/721W/724W est un écran conforme à la norme VESA MIS-D, 75, équipé de perforations carrées de 75 x 75 mm. Utilisez des vis M4 pour fixer le support au FPM-715/717/719/715W.

Remarque! Utiliser un appareil de montage approprié pour éviter tout risque de blessure.

Remarque! Spécifications de montage de la vis VESA: M4. Profondeur du trou de vis: 6 mm (max.).
