Type de produit	Moniteur industriel
Marque	Advantech
Modèle	FPM-719-R9AE
Alimentation requise	24 V DC, 2,5 A (alimentation homologuée UL, conforme PS2/LPS, ES1/SELV)
Montage panneau	10 supports avec vis M4×25 mm inclus
Montage mural	Possible avec kit optionnel FPM-1000T (vis M4, longueur 6-10 mm)
Montage sur bureau	Possible avec kit optionnel FPM-1000T (2 vis M4)
Montage rack	Conforme VESA MIS-D, 75 mm (trous carrés 75×75 mm, vis M4, profondeur max 6 mm)
Température de stockage	0 °C à 50 °C
Nettoyage	Avec un chiffon humide uniquement ; ne pas utiliser de détergent liquide ou pulvérisé
Sécurité électrique	Débrancher avant nettoyage ; ne pas ouvrir l'équipement ; danger en cas de liquide ou humidité
Protection contre la surchauffe	Ne pas couvrir les ouvertures de ventilation
Exposition au soleil	Éviter l'exposition directe prolongée pour ne pas endommager l'écran LCD
Batterie interne	Danger d'explosion si remplacement incorrect ; remplacer uniquement par le type recommandé par le fabricant
Altitude de fonctionnement	Jusqu'à 2000 m
Accessoires inclus	10 supports de montage panneau avec vis M4×25 mm
Accessoires optionnels	Kit de montage FPM-1000T (pour montage mural ou sur bureau)
Compatibilité VESA	Oui, norme MIS-D, 75×75 mm
Utilisation prévue	Environnement industriel contrôlé, usage en intérieur

FOIRE AUX QUESTIONS - FPM-719-R9AE Advantech

Quel type d'alimentation est nécessaire pour le FPM-719-R9AE ?

L'appareil nécessite une alimentation 24 V DC, 2,5 A. L'alimentation doit être homologuée UL, conforme aux normes PS2 (ou LPS) et ES1 (ou SELV).

Comment nettoyer l'écran du moniteur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon humide (eau uniquement). N'utilisez jamais de détergent liquide ou en spray.

Puis-je monter le moniteur sur un mur ?

Oui, avec le kit de montage optionnel FPM-1000T. Fixez d'abord le support métallique au mur, puis le moniteur avec les vis fournies (M4, longueur 6-10 mm).

Quelles sont les dimensions de montage VESA ?

Le moniteur est compatible avec la norme VESA MIS-D, 75 mm (trous carrés espacés de 75×75 mm). Utilisez des vis M4 avec une profondeur de trou maximale de 6 mm.

Quelle est la température de stockage recommandée ?

La température de stockage doit être comprise entre 0 °C et 50 °C. Ne pas exposer l'appareil à des températures inférieures à 0 °C ou supérieures à 50 °C.

Que faire si du liquide pénètre dans l'appareil ?

Débranchez immédiatement l'appareil et faites-le vérifier par un personnel de service qualifié. Ne l'ouvrez pas vous-même.

Peut-on laisser le moniteur allumé en plein soleil ?

Non, évitez une exposition directe prolongée au soleil. La chaleur intense peut endommager l'écran LCD et réduire sa durée de vie.

Comment remplacer la batterie interne ?

Le remplacement de la batterie doit être effectué par un technicien qualifié. Utilisez uniquement le type de batterie recommandé par Advantech. Une mauvaise manipulation peut provoquer une explosion.

Le moniteur peut-il être utilisé en extérieur ?

L'appareil est conçu pour un environnement intérieur contrôlé. Il ne doit pas être exposé à l'humidité, à la pluie ou à des températures extrêmes.

Quels sont les accessoires fournis avec le moniteur ?

La boîte contient 10 supports de montage panneau avec vis M4×25 mm. Le kit de montage mural ou sur bureau (FPM-1000T) est vendu séparément.

MODE D'EMPLOI FPM-719-R9AE Advantech

Consignes de Sécurité

1. Lire attentivement les instructions de sécurité.
2. Conserver ce manuel pour utilisation ultérieure.
3. Débranchez cet équipement de toute prise secteur avant de le nettoyer. Utilisez seulement un chiffon humide. N'utilisez pas de détergent liquide ou pulvérisé pour le nettoyage.
4. Gardez cet équipement à l'abri de l'humidité.
5. Placez cet équipement sur une surface fiable pendant l'installation. Le faire ou bien le laisser tomber peut causer des dégâts.
6. Les ouvertures sur l'enceinte servent à la convection de l'air. Protégez l'équipement contre la surchauffe. NE COUVREZ PAS LES OUVERTURES.
7. Assurez-vous que la tension de la source d'alimentation est correcte avant de connecter l'équipement à l'alimentation.
8. Placez le câble d'alimentation de manière à ce que personne ne puisse marcher dessus. Ne placez rien sur le câble d'alimentation.
9. Toutes les mises en garde et tous les avertissements sur l'équipement doivent être notés.
10. Si l'équipement n'est pas utilisé pendant une longue période, débranchez-le de la source d'alimentation pour éviter tout endommagement dû à une surtension transitoire.
11. Ne jamais verser de liquide dans une ouverture. Cela pourrait provoquer un incendie ou un choc électrique.
12. N'ouvrez jamais l'équipement. Pour des raisons de sécurité, l'équipement doit être ouvert uniquement par du personnel qualifié.
13. Si l'une des situations suivantes se présente, faites vérifier l'équipement par le personnel de service:

■Un liquide a pénétré dans l'équipement.
■ L'équipement a été exposé à l'humidité.
L'équipement ne fonctionne pas bien, ou vous ne pouvez pas le faire fonctionner selon le manuel de l'utilisateur.
■ L'équipement est tombé et endommagé.
■ L'équipement présente des signes évidents de rupture.

1. NE LAISSEZ PAS CET ÉQUIPEMENT DANS UN ENVIRONNEMENT OU LA TEMPÉRATURE DE STOCKAGE PEUT ÊTRE INFÉRIEURE À 0 °C (32 °F) OU BIEN SUPÉRIEURE À 50 °C (122 °F). CECI POURRAIT ENDOMMAGER L'EQUIPEMENT. L'ÉQUIPEMENT DEVRAIT ÊTRE DANS UN ENVIRONNEMENT CONTRÔLÉ.

2. ATTENTION: DANGER D'EXPLOSION SI LA BATTERIE EST INCORRECTEMENT REMPLACÉE. REMPLACER SEULEMENT AVEC LE MÊME TYPE OU ÉQUIVALENT RECOMMANDÉ PAR LE FABRICANT, JETER LES BATTERIES USÉES SELON LES INSTRUCTIONS DU FABRICANT. VEUILLEZ CONTACTER LE FABRICANT, ADVANTECH, POUR LE REMPLACER.

3. Le personnel concerné doit savoir qu'il ne faut pas heurter la section d'angle de l'appareil afin d'éviter tout risque de blessure.

Remarque! Ce produit est destiné à être alimenté par une alimentation homologuée

UL adaptée à une utilisation à Tma 60 degrés C min., fonctionnement en altitude jusqu'à 2000 m, dont la sortie est conforme à PS2 (ou LPS), ES1 (ou SELV) et la sortie est nominale:

24Vdc, 2.5A pour les modèles FPM-715xxxxxxxxxxxxxxxxxx,

FPM-717xxxxxxxxxxxxxxxxxx, FPM-719xxxxxxxxxxxxxxxxxx,

FPM-715Wxxxxxxxxxxxxxxxxxx, FPM715xxxxxxxxxxxxxxxxxx,

FPM717xxxxxxxxxxxxxxxxxx, FPM719xxxxxxxxxxxxxxxxxxx,

FPM715Wxxxxxxxxxxxxxxxxxx, FPM-721Wxxxxxxxxxxxxxxxxxx,

FPM-724Wxxxxxxxxxxxxxxxxxx

Si vous avez besoin d'aide supplémentaire, veuillez contacter Advant-ech pour plus d'informations.

Attention!

Si l'utilisateur client utilise exclusivement l'alimentation en courant continu pour ce produit, il peut provoquer des interférences radio, auquel cas, le client doit prendre les mesures appropriées.

Attention!

Si le client doit utiliser un adaptateur secteur, veuillez utiliser l'adaptateur secteur figurant sur la fiche technique du produit. Si le client utilise un adaptateur secteur non répertorié dans la fiche technique du produit, il peut provoquer des interférences radio, auquel cas il doit prendre les mesures appropriée.

Attention!

Évitez d'exposer le FPM-700 à la lumière directe du soleil pendant de longues périodes. Les rayons directs du soleil sur un écran LCD peuvent devenir très chauds et endommager physiquement l'écran car les composants ne sont pas conçus pour tolérer une chaleur intense, ce qui raccourcit la durée de vie de l'écran.

安全指示

La série FPM-700 peut être montée de différentes manières. La polyvalence du FPM-700 lui permet d'être monté sur votre bureau ou ailleurs.

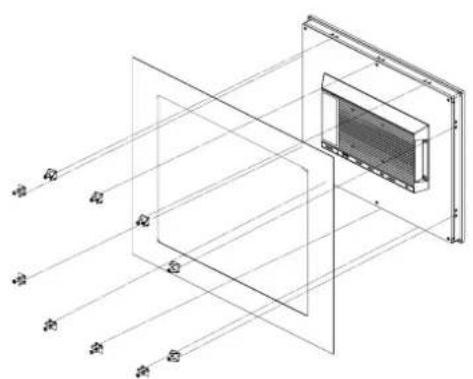

2.1.1 Panel Mounting/Montage Sur Panneau

La série FPM-700 peut être montée directement sur un panneau avec des supports de montage supplémentaires (fournis dans la boîte d'accessoires).

1. Fixez le support de panneau 10pcs autour du moniteur industriel, reportez-vous à la figure ci-dessous.

2. Fixez dans le panneau en vissant le support.

Panel Mounting

10 pinces avec vis M4 * 25 mm.

Diamètre de la vis = M4 min.

Longueur de la vis = 25.0 min.

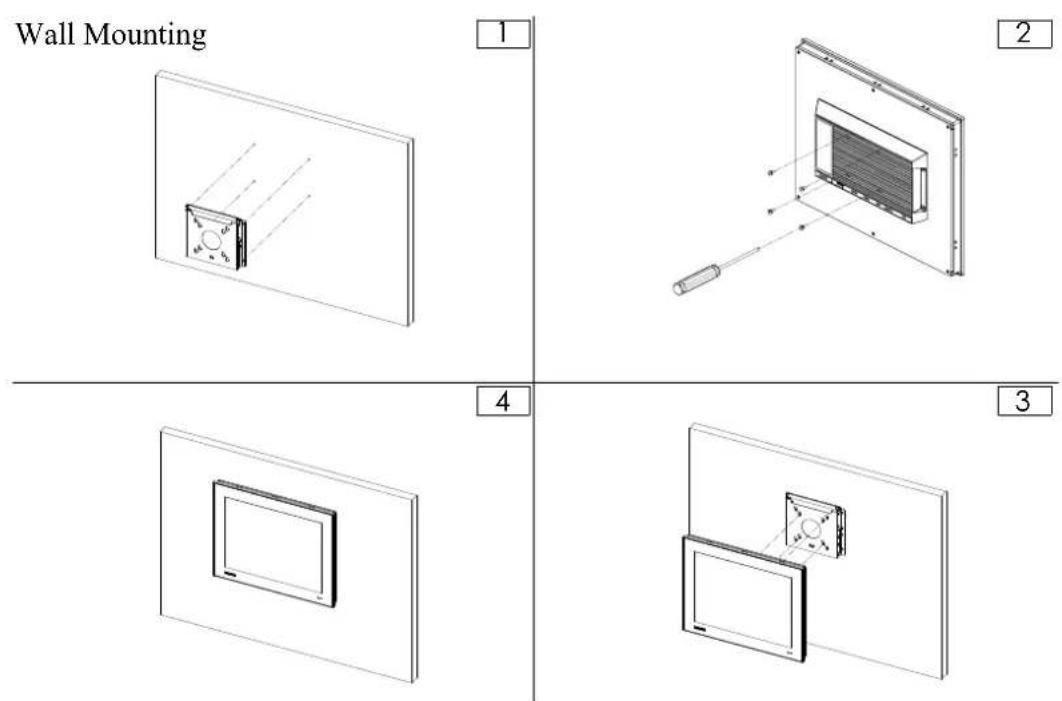

Si vous devez installer la série FPM-700 Series dans le mur, vous pouvez utiliser le kit de montage FPM-1000T qui est proposé comme accessoire optionnel pour FPM-700 Series. Vous devez d'abord fixer ce support métallique au mur, puis fixer le FPM-700 Series avec les vis incluses. Le support métallique maintient le FPM-700 Series au mur pour terminer le montage mural.

Veuillez vous référer à la figure 2.2 et suivre les étapes suivantes pour monter le FPM-700 Series sur un mur:

Vis pour fixer le kit de montage

Diamètre de vis = M4.

Longueur de vis = 6-10 mm

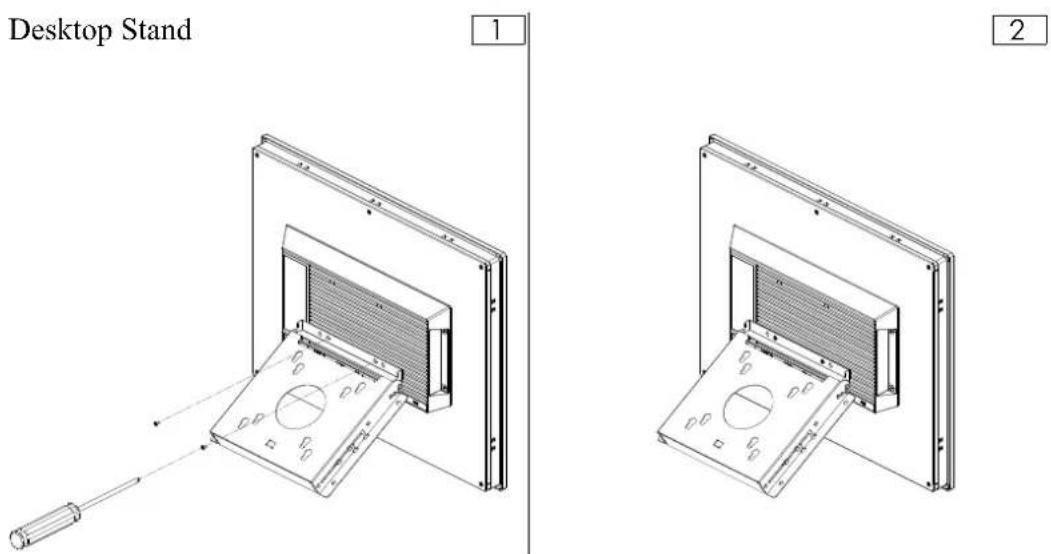

2.1.3 Desktop Stand Mounting/Montage du support de bureau

Si vous devez opter pour le support de montage sur bureau, vous pouvez également utiliser le montage FPM-1000T kit et fixer le support avec 2 vis M4 au bureau pour la fixation du support au FPM-700 Series.

(Note: Le kit de montage FPM-1000T est proposé comme accessoire optionnel pour le FPM-700 Series.)

Montage du support de bureau

Vis pour fixer le kit de montage (2 pièces)

Diamètre de vis = M4.

Longueur de vis = 6-10 mm

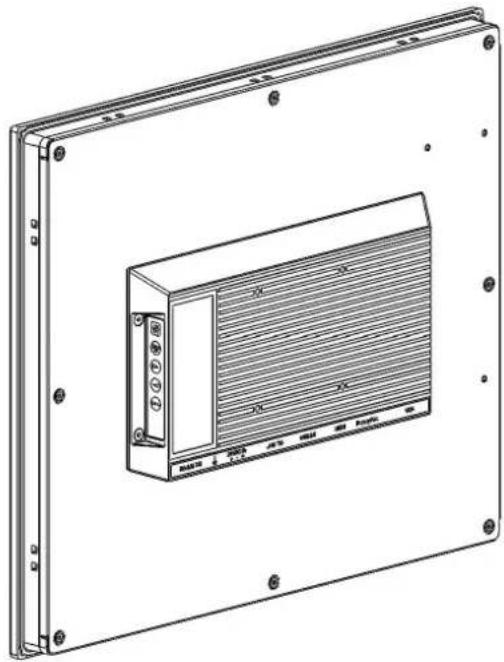

2.1.4 Rack Mounting/Montage en rack

Si le montage VESA est préférable, le FPM-715/717/719/715W/721W/724W est un écran conforme à la norme VESA MIS-D, 75, équipé de perforations carrées de 75 x 75 mm. Utilisez des vis M4 pour fixer le support au FPM-715/717/719/715W.

Remarque! Utiliser un appareil de montage approprié pour éviter tout risque de blessure.

Remarque! Spécifications de montage de la vis VESA: M4. Profondeur du trou de vis: 6 mm (max.).
