FPM-221W-P4AE - Moniteur Advantech - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD industriel
Marque	Advantech
Modèle	FPM-221W-P4AE
Taille d'écran	21,5 pouces (format large)
Résolution	1920 x 1080 (Full HD)
Montage VESA	Oui, standard MIS-D 75 x 75 mm (vis M4, profondeur max. 6 mm)
Montage sur panneau	Oui, avec pinces et vis M6 x 21 mm
Alimentation électrique	12 Vcc, 4 A min. (source certifiée UL, SELV/ES1, LPS/PS2)
Température de fonctionnement	0 °C à 50 °C (selon source d'alimentation Tma 50°C)
Température de stockage	-20 °C à 60 °C
Humidité	À l'abri de l'humidité
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon humide (pas de liquide en spray)
Sécurité	Consignes : ne pas ouvrir, éviter l'humidité, ne pas couvrir les ouvertures, risque d'explosion si batterie mal remplacée
Pièces détachées et réparabilité	Contacter Advantech pour remplacement batterie ou réparation ; ouverture par personnel qualifié uniquement
Poids approximatif	5 kg (estimation)
Dimensions approximatives (L x H x P)	530 x 320 x 50 mm (estimation)
Informations générales	Notice d'utilisation disponible en téléchargement PDF ; assistance via Advantech

FOIRE AUX QUESTIONS - FPM-221W-P4AE Advantech

Comment monter le moniteur sur un panneau ?

Pour le montage sur panneau, retirez les supports de fixation à l'arrière en dévissant 4 vis, puis fixez-les en haut et en bas. Insérez les pinces dans les côtés du moniteur et fixez-les au panneau avec les vis M6 x 21 mm fournies.

Quel type d'alimentation est requis ?

Le moniteur nécessite une source d'alimentation certifiée UL de 12 Vcc, 4 A min, conforme aux normes SELV/ES1 et LPS/PS2, avec une température minimale de 50°C (Tma 50°C).

Puis-je utiliser un adaptateur secteur non certifié ?

Il est recommandé d'utiliser l'adaptateur secteur figurant sur la fiche technique. L'utilisation d'un adaptateur non listé peut provoquer des interférences radio.

Comment nettoyer l'écran ?

Débranchez le moniteur de la prise secteur avant de le nettoyer. Utilisez un chiffon humide (eau uniquement) et évitez tout liquide en spray.

Quelles sont les conditions de stockage recommandées ?

Stockez le moniteur dans un environnement contrôlé à une température comprise entre -20 °C et 60 °C, à l'abri de l'humidité.

Le moniteur est-il compatible avec un support VESA ?

Oui, il est conforme au standard VESA MIS-D avec des trous de 75 x 75 mm. Utilisez des vis M4 d'une profondeur maximale de 6 mm.

Que faire si un liquide pénètre dans l'appareil ?

Débranchez immédiatement l'appareil et contactez un personnel qualifié pour inspection. N'ouvrez pas l'appareil vous-même.

Comment remplacer la batterie interne ?

Le remplacement de la batterie doit être effectué uniquement par un personnel qualifié. Utilisez le même type de batterie ou un équivalent recommandé par Advantech.

Puis-je exposer le moniteur à la lumière directe du soleil ?

Évitez une exposition prolongée au soleil. Les rayons directs peuvent chauffer l'écran LCD et endommager les composants.

Où trouver la notice complète ?

La notice complète en français est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

MODE D'EMPLOI FPM-221W-P4AE Advantech

Consignes de Sécurité

1. Lire attentivement les instructions de sécurité.
2. Conserver ce manuel pour utilisation ultérieure.
3. Débranchez cet équipement de toute prise secteur avant de le nettoyer. Utilisez seulement un chiffon humide. N'utilisez pas de dérogat liquide opuléisé par l'envoye
4. Gardez cet équipement à l'abri de l'humidité.
5. Placez cet équipement sur une surface fiable pendant l'installation. Le faire ou bien le laisser tomber peut causer des dégâts.
6. Les ouvertures sur l'enceinte servent à la convection de l'air. Protégez l'équipement contre la surchauffe. NE COUVREZ PAS LES OUVERTURES.
7. Assurez-vous que la tension de la source d'alimentation est correcte avant de connecter l'équipement à l'alimentation.
8. Placez le câble d'alimentation de manière à ce que personne ne puisse marcher dessus. Ne placez rien sur le câble d'alimentation.
9. Toutes les mises en garde et tous les avertissements sur l'équipement doivent être notés.
10. Si l'équipement n'est pas utilisé pendant une longue période, débranchez-le de la source d'alimentation pour éviter tout endommagement dû à une surtension transitoire.
11. Ne jamais verser de liquide dans une ouverture. Cela pourrait provoquer un incendie ou un choc électrique.
12. N'ouvrez jamais l'équipement. Pour des raisons de sécurité, l'équipement doit être ouvert uniquement par du personnel qualifié.
13. Si l'une des situations suivantes se présente, faites vérifier l'équipement par le personnel de service:
    ■ Un liquide a pénétré dans l'équipement.
    L'équipement a été exposé à l'humidité.
    L'équipement ne fonctionne pas bien, ou vous ne pouvez pas le faire fonctionner selon le manuel de l'utilisateur.
    ■ L'équipement est tombé et endommagé.
    L'équipement présente des signes évidents de rupture.
14. NE LAISSEZ PAS CET ÉQUIPEMENT DANS UN ENVIRONNEMENT OU LA TEMPÉRATURE DE STOCKAGE PEUT ÊTRE INFÉRIEURE À -20 °C (-4 °F) OU BIEN SUPÉRIEURE À 60 °C (140 °F). CECI POURRAIT ENDOMMAGER L'ÉQUIPEMENT. L'ÉQUIPEMENT DEVRAIT ÊTRE DANS UN ENVIRONNEMENT CONTRÔLÉ.
15. ATTENTION: DANGER D'EXPLOSION SI LA BATTERIE EST INCORRECTEMENT REMPLACÉE. REMPLACER SEULEMENT AVEC LE MÊME TYPE OU ÉQUIVALENT RECOMMANDÉ PAR LE FABRICANT, JETER LES BATTERIES USÉES SELON LES INSTRUCTIONS DU FABRICANT. VEUILLEZ CONTACTER LE FABRICANT, ADVANTECH, POUR LE REMPLACER.
16. Le personnel concerné doit savoir qu'il ne faut pas heurter la section d'angle de l'appareil afin d'éviter tout risque de blessure.

Remarque! Ce produit est destiné à être alimenté par une source

d'alimentation certifiée UL ou par une source de courant continu adaptée à une utilisation à une température minimale de 50 degrés Celsius (Tma 50°C) et dont la sortie est conforme à la norme SELV ou ES1, LPS ou PS2 et à une tension nominale de 12Vcc, 4A min. assistance, veuillez contacter Advantech pour plus d'informations.

Attention! Si l'utilisateur client utilise exclusivement l'alimentation en

courant continu pour ce produit, il peut provoquer des interférences radio, auquel cas, le client doit prendre les mesures appropriées.

Attention! Si le client doit utiliser un adaptateur secteur, veuillez

utiliser l'adaptateur secteur figurant sur la fiche technique du produit. Si le client utilise un adaptateur secteur non répertorié dans la fiche technique du produit, il peut provoquer des interférences radio, auquel cas il doit prendre les mesures appropriée.

Attention! Évitez d'exposer le FPM-200 à la lumière directe du soleil

pendant de longues périodes. Les rayons directs du soleil sur un écran LCD peuvent devenir très chauds et endommager physiquement l'écran car les composants ne sont pas conçus pour tolérer une chaleur intense, ce qui raccourcit la durée de vie de l'écran.

Attention! MISE EN GARDE: le fil du conducteur de protection doit é tre

vert et jaune, 20 AWG / 0,5 (mm2)

安全指示

La série FPM-200 peut être montée de différentes manières. La polyvalence du FPM-200 lui permet d'être monté sur votre bureau ou ailleurs.

2.1.1 面板安装

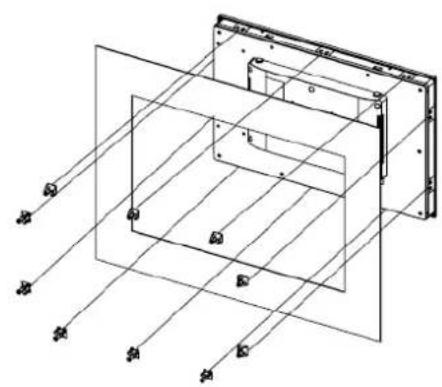

Si vous devez installer la série FPM-200 dans un panneau, libérez les supports de fixation en détachant 4 vis situées à l'arrière et fixez-les en haut et en bas à l'aide de vis. Pour réaliser complètement le montage sur panneau, il faut 10 pinces avec M6 * 21mm des vis.

Positionnez le FPM-200 contre le panneau.

Insérez les pinces dans les côtés du FPM-200.

Fixez la pince au panneau à l'aide des vis fournies.

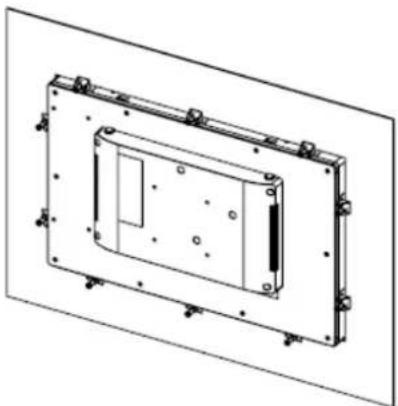

Installation du panneau terminée.

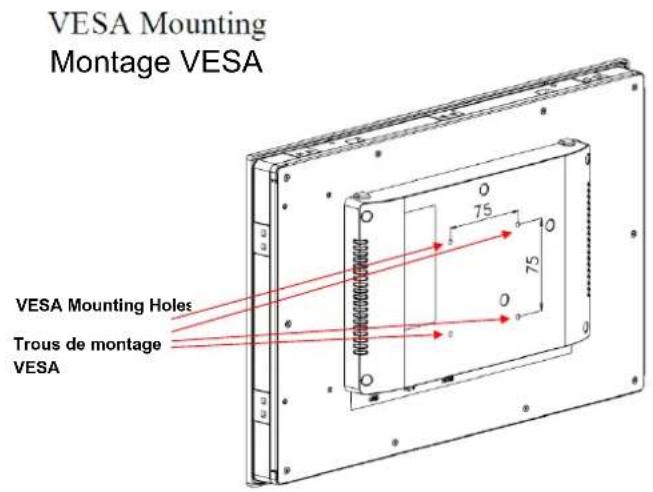

Si le montage VESA est préférable, le FPM-200 est un écran conforme à la norme VESA MIS-D, 100/75, équipé de perforations carrées de 75 x 75 mm. Utilisez des vis M4 pour fixer le support au FPM-200.

VESA Mounting Montage VESA VESA Mounting Holes Trous de montage VESA

Remarque! Utiliser un appareil de montage approprié pour éviter tout risque de blessure.

Remarque! Spécifications de montage de la vis VESA:M4. Profondeur du trou de vis:6 mm (max.).
